Осушитель воздуха на элементе Пельтье своими руками

Перейти к содержимому

Содержание

Показатели влажности в помещении свыше 60 % губительно сказываются не только на самочувствии человека, но и на мебели, бытовой технике, стенах и потолке. Абсолютно все, живое и искусственное, страдает от негативного воздействия повышенной влажности. В слишком влажных помещениях разводится грибок, размножается плесень и микроорганизмы. Справиться с высокими показателями влажности помогают осушители воздуха, которые не так уже и сложно изготовить самостоятельно.

Причины высоких показателей влажности

Излишняя влажность — большая проблема
  • Неправильная установка металлопластиковых окон в квартире.
  • Неправильная организация фундамента.
  • Неправильная гидро- и теплоизоляция или ее полное отсутствие.
  • Отсутствие вытяжной системы, ее низкая функциональность.
  • Выполнение ремонтных работ в закрытой комнате.

Снизить влажность можно устранив технологические несоответствия. К сожалению, это не всегда возможно. Тогда на помощь приходят осушители воздуха.

Важно! Установить показатели влажности в помещении можно с помощью специального устройства – гигрометра.

Виды осушителей воздуха

В зависимости от физических принципов работы различаются:

  • испарительный осушитель: влажный воздух с помощью вентилятора направляется на холодную поверхность, где он преобразовывается в конденсат и стекает в установленный бак;
  • адсорбционный осушитель: внутри прибора устанавливается абсорбционный механизм, преобразовывающий влажность в конденсат и выводит его в специальный резервуар;
  • осушитель с применением элемента Пельтье: с помощью полупроводниковых элементов в процессе протекания через них тока, влажный воздух охлаждается и преобразовывается в конденсат.

Принцип элемента Пельтье

Элемент Пельтье

Речь идет о механизме термоэлектрического преобразователя, который действует на эффекте Пельтье. Основывается он на появлении разности температурных показателей в процессе перемещения электрического тока через элементы преобразователя.

В своей конструкции устройство имеет одну или несколько пар полупроводниковых параллелепипедов n — и р-типа, которые соединяются парами по средствам перемычек, как правило, металлических. В конструкции они являются своеобразными термическими контактами. Такие элементы изолированы с помощью пленки, устойчивой к току. Перемычки могут быть исполнены и в виде пластин, выполненных из керамики.

Полупроводниковые параллелепипеды соединяются последовательно: вверху – n->p, внизу — p->n. В процессе использования элементы, находящиеся вверху, охлаждаются, а нижние контакты – нагреваются. То есть с помощью электрического тока тепло перемещается с одной стороны на другую, создавая разность температурных показателей, которая может составлять до 70 градусов.

Показатели зависят от величины поставляемого тока.

Принцип работы элемента Пельтье для непрофессионалов

Элемент Пельтье – термическая пара, которая представляет собой 2 проводника р и n, с последовательным соединением между собой. При протекании электрического тока через установленные элементы, тепло на контакте n-p поглощается, а на контакте p-n – образовывается. В результате физического явления на примыкающем участке температура будет снижаться, а противоположный элемент, соответственно, будет повышать свои температурные показатели. При изменении полярности тока изменяется функциональность участков: место нагрева будет охлаждаться, а противоположная сторона – нагреваться. Для использования на практике элемента установки одной термопары недостаточно. Чем мощнее термоэлектрический модуль, тем больше в нем установлено термопар.

Достоинства

  • Компактные размеры устройства.
  • Отсутствие движущихся механизмов в конструкции.
  • Отсутствие газа и жидкости.
  • Бесшумность.
  • Наличие регулировки мощности охлаждающего процесса.
  • Возможность выполнять термостатирование при разных показателях температуры окружающей среды.
Осушитель своими руками

Недостатки

  • Незначительный КПД.
  • Потребность использования электросети.
  • Ограниченное количество включений и отключений.
  • Большие затраты при использовании мощного модуля.

Сферы использования

  • В холодильных установках бытового характера.
  • В процессе охлаждения электроники.
  • В генераторах, основанных на термоэлектрическом принцип.

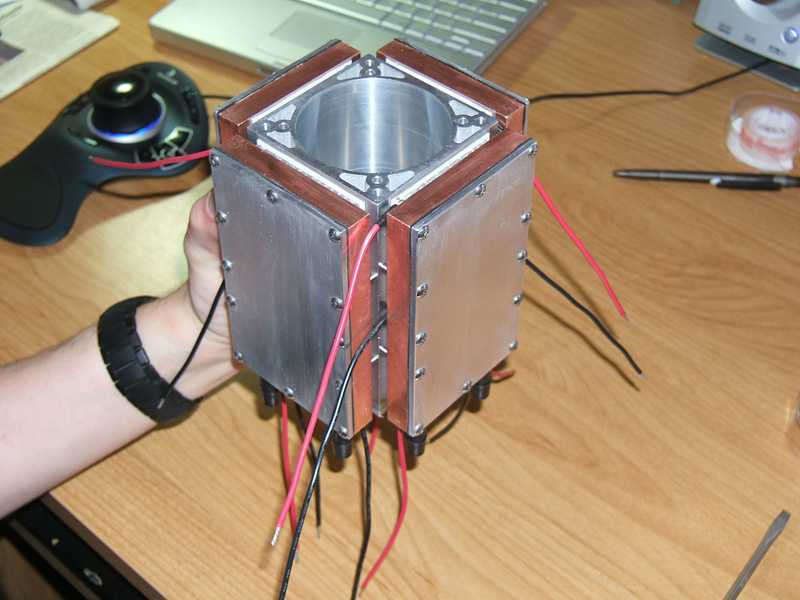

Осушитель воздуха на элементах Пельтье своими руками

Элемент Пельтье может использоваться в виде теплового насоса, с помощью которого устранить избыток влаги в закрытом помещении не составит труда.

Схема конструкции

Пластины Пельтье могут быть разных размеров

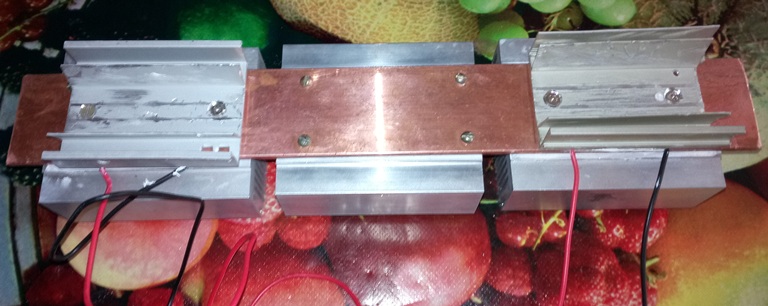

Осушитель воздуха своими руками, используемый в быту, состоит из 3 деталей: 2-х радиаторов и 1-го элемента Пельтье, размещенного между ними. Чтобы изготовить его нужно:

  • просверлить отверстия в радиаторах;
  • элемент Пельтье намазать с обеих сторон намазать термопастой, которую можно приобрести в специализированном компьютерном магазине;
  • расположить элемент Пельтье между радиаторов и зафиксировать с помощью саморезов.

Важно! Фиксировать конструкцию следует очень аккуратно, так как при сильном зажатии элемент Пельтье может треснуть.

Готовую конструкцию следует закрепить на подставке, с размещенным внизу сосудом для сбора жидкости. Работает такой прибор очень просто: одна сторона охлаждается, в следствии чего на ней собирается влага, которая находится в воздухе. Осушитель воздуха 12 вольт с параллельно соединенным кулером при сильной влажности в помещении за 12 часов работы позволяет собрать более 500 мл жидкости. Этот показатель относителен, так как зависит от показателей влажности в помещении. В том случае, когда один из радиаторов нагревается слишком сильно, необходимо сменить полярность.

Осушитель воздуха Пельтье своими руками из старого холодильника

Материалы:

  • кусок оргстекла, размером 500х600 мм;
  • герметик, к примеру, на основе силикона;
  • бытовой вентилятор, мощность которого составляет 100 Вт;
  • 10 штук саморезов;
  • шланг для слива жидкости;
  • 2 силиконовые прокладки;
  • 2 гайки;
  • втулка.

Дверца морозильной камеры снимается, так как она не потребуется при монтаже конструкции. Вентилятор врезается внутрь оргстекла таким образом, чтобы он обеспечивал поступление воздуха внутрь старой морозильной камеры. Для выполнения такой работы следует проделать в оргстекле отверстие требуемого диаметра, в котором фиксируется с помощью саморезов вентилятор. Стыка и отверстия для создания прочности та герметичности заделываются силиконовым клеем.

Снизу конструкции проделывается отверстие и вставляется шланг для слива отработанной жидкости. Отверстие в обязательном порядке уплотняется герметиком. Свободный конец трубки выводится в емкость, куда и будет стекать отработанная жидкость. На место дверцы устанавливается оргстекло с вмонтированным вентилятором. Данная конструкция, естественно, не будет иметь достойного эстетического внешнего вида, но свои функции будет выполнять безукоризненно. К примеру, данный осушитель своими руками способен снизить влажность в помещении на 8% за одни сутки, притом температура на входе – 14 градусов, а на выходе – 9 градусов.

Осушитель воздуха позволяет создать в помещении необходимые показатели влажности. Простые устройства создают благотворный микроклимат в комнате и не позволяют развиваться в ней плесени и грибкам.

https://youtu.be/EKXWUSMpHaE

Похожее

Вы пропустили

Adblock
detector

Термоэлектрическое охлаждение своими руками: осушитель воздуха для квартиры

Если вы живете во влажной среде, то, скорее всего, захотите понизить уровень влажности воздуха в доме. Эта замечательная инструкция поможет создать вам осушитель воздуха для дома, который можно собрать из недорогих частей, доступных на Ибэй. При помощи эффекта, называемого конденсацией, он быстро устранит излишки влаги даже в ванной комнате. Проще говоря, мы создадим прибор, который будет убирать воду из воздуха.

Шаг 1: Материалы

Главный компонент осушителя для компрессора — чип Пельтье, также называемый термоэлектрическим кулером. Это чип 40*40 мм, который делает удивительные вещи. Когда вы подаете питание на 12V (например, от батарейки), одна его сторона начинает нагреваться, а вторая охлаждаться. Разница температур — необходимое условие, чтобы вода в окружающем воздухе конденсировалась.

Кроме того, нам понадобится вентилятор, пропускающий воздух через девайс. Радиаторы будут проводить тепло и холод, усиливая эффект. Термопаста увеличит поверхностную связь между чипом и радиаторами.

Запитать самодельный мини осушитель воздуха можно как от 12V батарейки, так и от адаптера. В инструкции будет использована литий-полимерная батарейка.

Компоненты:

  • Компьютерный вентилятор (ссылка)
  • Большой радиатор (ссылка)
  • Маленький радиатор (ссылка)
  • Чип Пельтье (ссылка)
  • Термопаста (ссылка)
  • Разные материалы, типа пены
  • 12V батарейка (ссылка)

Все эти части можно найти в интернете, например на Ибэй. Также нам понадобятся некоторые приспособления:

  • Горячий клей
  • Паяльная станция
  • Нож
  • Плоскогубцы
  • Шуруповерт и шурупы

Шаг 2: Сборка

Закрепите 80 мм компьютерный вентилятор на большом радиаторе. Этот радиатор будет нагреваться от чипа Пельтье. Вентилятор будет тянуть воздух в большой радиатор. Переверните радиатор и намажьте термопастой место, где будет расположен чип.

Присоедините чип Пельтье к радиатору, расположение сторон не важно — если большой радиатор будет охлаждаться, просто поменяйте местами положительный и отрицательный провода. Крепко придавите чип.

Добавьте термопасту на маленький радиатор и также крепко придавите его к чипу. При необходимости прикрутите части друг к другу.

Шаг 3: Стэнд

Возьмите ненужный кусок пены, или просто картона, вырежьте 4 прямоугольные ножки, на которых будет располагаться осушитель. Обрежьте один из краёв ножек под 45 градусов и приклейте их к вентилятору как показано на рисунках.

Так как нижний радиатор будет собирать воду, то, если воздух очень влажный, он может начать «утопать». Сделайте ножки достаточно высокими, чтобы внизу поместился контейнер.

Шаг 4: Спайка

У вас будет всего 4 провода: два от Пельтье (черный и красный) и два от вентилятора (черный и красный). Припаяйте черные провода к одной из клемм на выключателе, и другой кусочек провода к средней клемме выключателя.

Приклейте выключатель в удобное место на вашем домашнем осушителе воздуха и припаяйте коннектор к оставшимся двум красным проводам и черному проводу, идущему от выключателя.

Я также добавил пару светодиодов. Основной причиной было то, что так девайс смотрится красивее. Диод также сообщает, что батарейка соединена с осушителем, что может быть очень полезным, если такие мелочи вылетают из вашей головы.

Шаг 5: Использование

Соедините заряженную батарейку. После всего лишь пары минут капли воды начнут формироваться на холодной части, а это значит, что осушитель воздуха для квартиры работает как полагается. После 5 минут нижний радиатор будет полностью покрыт водой.

При 3 амперах это устройство может работать до 1 часа, но вы можете купить более мощные батарейки, и девайс будет работать часами от всего лишь одной зарядки.

Зачем покупать дорогие осушители, когда можно смастерить своими руками!

Бесполезный мир осушителя на эффекте Пельтье

Термоэлектрический охладитель

За последние несколько лет мне удалось изнашивать три обычных осушителя. Под обычным я просто подразумеваю использование ими тепловых насосов, использующих испарение и конденсацию циркулирующей жидкости.

Я не жалуюсь (много), так как всем им пришлось довольно тяжело, имея дело с различными протекающими крышами и постоянно сырыми участками вокруг моего дома.

Примечательно, что все они умерли по одной и той же причине, потеряв газ за эти годы, ни один из них нельзя было легко перезарядить, так как ни один из них не был оснащен клапанами, позволяющими доливать хладагент. Эти устройства заряжены на заводе, а порты припаяны, чтобы закрыть их навсегда после завершения работы.

Если бы у меня были нарекания, то это было бы качество изготовления, которое заметно ухудшалось с каждой заменой, так как каждый новый элемент (все указано аналогично) продержался лишь примерно вдвое меньше своего предшественника, до вентиляторов (подшипников — » запечатан на всю жизнь») начал играть, и чиллеры охлаждали все меньше и меньше с течением времени.

С ростом стоимости электроэнергии, когда эти штуки работают почти постоянно и потребляют около 300 Вт, когда последний вышел из строя, я решил не заменять его.

Тем не менее, у меня осталась одна проблема с сыростью, которую было нелегко исправить или предотвратить, и которая до сих пор доставляет неудобства.

Эффект Пельтье

Говоря простым языком, переход Пельтье представляет собой полупроводник, который нагревается с одной стороны и охлаждается с другой, когда к нему приложено напряжение и через него протекает ток. Таким образом, он действует как тепловой насос или термоэлектрический охладитель, перемещая тепло (энергию) с одной стороны на другую. Здесь нет двигателей, насосов, жидкостей, масел или газов, поэтому он довольно эффективен. Отсутствие всего оборудования — кроме вентилятора для перемещения воздуха через соединение — это также намного тише, чем компрессорные агрегаты.

Они уже давно существуют на внутреннем рынке, и у меня есть удобный холодильник (переносной холодильник на батарейках), в котором используется то же устройство, и оно работает очень хорошо. Моя единственная проблема заключается в том, чтобы держать его включенным все время, так как изоляция, используемая вокруг коробки, мягко говоря, мусор, и если она не питается, она нагревается до температуры окружающей среды намного быстрее, чем обычная коробка-холодильник.

Осушитель Пельтье

Все еще не решена проблема с конденсатом, и мы не хотим расставаться с еще примерно 200 фунтами стерлингов за обычный осушитель воздуха (который, как я полагал, умрет даже быстрее, чем его собратья), наш местный В emporium предлагалось несколько «новых» влагопоглотителей Пельтье за ​​50 фунтов стерлингов, так что я подумал, что стоит попробовать.

Потребляя только 60 Вт и заявляя о сборе только 600 мл в день (обычные заявлены 300 Вт и 5 литров в день), цифры казались разумными.

К сожалению, реальность не была близкой.

На самом деле, запустив новый влагопоглотитель при различных температурах окружающей среды и уровнях влажности, он с трудом наполняет свой маленький резервуар объемом 600 мл за неделю, не говоря уже о дне.

После того, как его разобрали, оказалось, что конструкции не хватает эффективности.

Типы компрессоров имеют настоящие матрицы теплообменника с большой площадью и тесной связью с чиллером.

У Пельтье такой матрицы нет, только сплошной алюминиевый радиатор с несколькими тяжелыми ребрами, через которые проходит воздух.

Можно предположить, что если бы площади теплообменника можно было бы увеличить, и он лучше стыковался бы с узлом, то тем больше воздуха можно было бы обрабатывать, и больше влаги конденсировать, отводить. Как бы то ни было, время прохождения воздуха, проходящего через чиллер, слишком мало для эффективной конденсации, и воздух выходит из дегуматора почти так же, как и до прибытия.

Насколько я понимаю, нужно больше и тоньше плавников.

Если бы у меня были инструменты, чтобы сделать что-нибудь, чтобы попробовать это.

Насколько плохо?

У меня был пример того, как плохо работает этот осушитель на этой неделе, когда внезапный проливной дождь, прошедший в начале недели, выявил провал в моей плоской крыше гаража, и вода начала проникать через один угол.

Пол пропитался водой, и, если я его оставлю, потребуется 2-3 дня, чтобы высохнуть.

Я поставил влагоуловитель Пельтье посреди сырого участка.

Ага… прошло 3 дня, как пол высох, как будто и не было влагоотделителя, который съел 60 Вт, а резервуар влагоотделителя за это время едва набрал 100 мл.

Несколько меньше заявленных 600 мл в день, а то и 100 мл в день. Помните, мои компрессорные влагопоглотители справлялись со своей заявленной скоростью сбора, когда они были новыми.

А теперь забавный факт: я увидел в продаже такой же дехум на 30 фунтов больше, чем я заплатил нашим местным специалистам по электронике, но по цене 1200 мл в день. Я думал, что у него может быть два встроенных перехода (хотя места недостаточно), но когда я получил в руки этот «супер» дегум и прочитал этикетку, он все еще был рассчитан на 12 В и 5 А, и это все еще всего 60 Вт. То же, что и мой, который в хороший день едва составляет 50 мл.

Они работают, но делают это невероятно медленно.

Со шваброй я справлюсь лучше. ведро, губка и тряпки!

Кулер CC, изображение Кена Брейзера с Викисклада.

Оцените это

Нравится:

Нравится Загрузка…

TTP 10 E — TROTEC

Компактный осушитель на элементах Пельтье TTP 10 E сочетает в себе привлекательные характеристики сушки и достойный дизайн, что оставляет приятное впечатление в любой среде. Благодаря инновационной термоэлектрической технологии и производительности осушения 750 мл в день устройство может надежно поддерживать влажность в помещениях площадью до 10 м².

Идеальное место для этого осушителя — f.i. в гардеробных, кладовых или небольших ванных комнатах без окон. В этих особенно чувствительных к влаге местах в вашем доме он эффективно удаляет избыточную влагу из воздуха, уменьшает конденсацию и, таким образом, предотвращает рост плесени.

  • Простое осушение
  • Функция очистки воздуха – фильтрация шерсти животных, пуха и пыли
  • Особо простое обращение
  • Бесшумная работа
  • Энергоэффективность

БРОШЮРА ПРОДУКЦИИ

Влага в ванной, подвале или спальне может привести к образованию плесени.

Всю необходимую информацию о наших комфортных осушителях также можно найти в брошюре о продукции. Загрузите PDF-файл прямо здесь.

К PDF-документу

Встроенная сигнальная лампа уровня наполнения своевременно предупреждает о заполнении бака, а защита от переполнения с функцией автоматического отключения предотвращает переполнение 2 л бака для воды. Благодаря функции очистки воздуха TTP 10 E очищает воздух от шерсти животных, пуха и пыли – все, что вам нужно сделать, это вынуть и аккуратно очистить многоразовый воздушный фильтр.

Благодаря элементу Пельтье энергосберегающий TTP 10 E работает очень тихо, поэтому он точно не будет мешать вашему сну. Кроме того, устройство Пельтье может похвастаться простотой обращения с ним во время осушения: просто подключите устройство и включите его – и все! Ручка для переноски упрощает транспортировку, а точнее изменение местоположения.

Мы поможем вам найти подходящий осушитель, отвечающий вашим требованиям!

С помощью нашей поисковой системы вы можете быстро и легко выбрать идеальный осушитель для вашего сценария применения.
Щелкните здесь, чтобы перейти непосредственно к системе поиска продукции

Воспользуйтесь преимуществами качества марки Trotec, гарантирующего высокую ценность, безопасность и функциональность. Посредством зарегистрированного знака GS инспекционный орган TÜV SÜD удостоверяет, что при использовании предвидимым образом и по назначению устройство не представляет опасности для здоровья и безопасности пользователя.

ТТП 10 Е — особенности специального оборудования

Непретенциозный, элегантный дизайн гармонирует с любой жилой или рабочей средой. Благодаря своей особой компактности устройства TTP прекрасно подходят для использования в шкафах, обувных шкафах или кладовых, а в некоторых случаях также в небольших ванных комнатах без окон без значительного проникновения влаги. Простое управление всего одной кнопкой. Благодаря производительности осушения 750 мл в день, TTP 10 E поддерживает в небольших помещениях площадью до 10 м², таких как шкафы, обувные шкафы или кладовые, надежно сухие. Съемный резервуар для воды емкостью 2 л. Индикатор уровня заполнения своевременно предупреждает вас о том, что бак заполнен, а защита от переполнения с функцией автоматического отключения предотвращает переполнение 2-литрового бака для воды. Благодаря функции очистки воздуха TTP 10 E очищает воздух от шерсти животных, пуха и пыли – все, что вам нужно сделать, это вынуть и аккуратно очистить многоразовый воздушный фильтр. Съемный воздушный фильтр можно мыть. Идеальное положение для этого осушителя — f.i. в гардеробных, кладовых или небольших ванных комнатах без окон. В этих особенно чувствительных к влаге местах в вашем доме он эффективно удаляет избыточную влагу из воздуха, уменьшает конденсацию и, таким образом, предотвращает рост плесени. Компактный осушитель на элементах Пельтье TTP 10 E сочетает в себе привлекательную эффективность сушки и достойный дизайн, что оставляет приятное впечатление в любой среде. Благодаря инновационной термоэлектрической технологии и производительности осушения 750 мл в день устройство может надежно поддерживать влажность в помещениях площадью до 10 м².

Чтобы найти осушитель, который точно соответствует вашим требованиям, ознакомьтесь с кратким обзором всех осушителей TTK от Trotec, который мы предлагаем вам здесь, чтобы вы могли непосредственно сравнить их друг с другом.

Модели, которые вы не хотите включать в сравнение, можно легко исключить одним щелчком мыши.

Сравнение технических характеристик

Некоторые практические преимущества

  • Для содержания трудно вентилируемых помещений, напр. гардеробные, ванные комнаты или кладовые без окон, сухие
  • Высокая степень гибкости благодаря сверхмалой конструкции
  • Современный термоэлектрический элемент Пельтье (без компрессора и хладагента)
  • Функция очистки воздуха – фильтрует шерсть животных, пух и пыль
  • Сигнальная лампа уровня заполнения, указывающая на полный бак для воды
  • Съемный воздушный фильтр
  • Защита от переполнения с автоматическим отключением
  • Привлекательный, компактный дизайн
  • С прозрачным контейнером для сбора воды
  • Световой индикатор питания

Чего могут достичь такие осушители, а чего нет?

Осушители Пельтье, часто также называемые полупроводниковыми, электрическими или мини-осушителями, являются разумным решением для четко очерченных областей применения. Не больше, но и не меньше — даже если они иногда рекламируются в других местах как настоящие чудеса, делающие использование компрессорных устройств полностью устаревшим во многих областях.

В нашем руководстве «Практические знания о полупроводниковых осушителях» мы хотели бы предоставить серьезные факты о таких хваленых продуктах Пельтье, чтобы вы могли получить объективную информацию перед покупкой.

Приезжайте и убедитесь сами – см. руководство Trotec «Практические знания о полупроводниковых осушителях»…

В этом типе осушителя также должна быть создана холодная поверхность. Температура этой поверхности должна быть ниже точки росы воздуха, чтобы на ней могла конденсироваться вода. Это достигается с помощью одноименного элемента Пельтье: компактного термоэлектрического преобразователя, который при протекании электричества заставляет одну сторону элемента сильно нагреваться, а другую — очень охлаждать.

Вентилятор теперь всасывает воздух из помещения и направляет его мимо холодной стороны элемента Пельтье. Там воздух охлаждается ниже точки росы, влага конденсируется и стекает в сборный контейнер. Затем сухой воздух направляется мимо стороны горячего элемента, где он поглощает тепло и возвращается в помещение в виде теплого сухого воздуха.

Более подробную практическую информацию об осушении воздуха, такую ​​как различия устройств, принцип действия и возможности применения, можно найти здесь.

С нашим гигростатом с розеткой Bh40 вы можете дополнительно сэкономить деньги при осушении влажных помещений или поддержании их в сухом состоянии. Программируемый переключатель просто подключается между осушителем и розеткой, чтобы регулировать процесс осушения на основе измеренного уровня влажности.

После достижения требуемой заданной влажности гигростат отключает устройство от сети до тех пор, пока снова не потребуется осушение. Благодаря отключению компрессора и вентилятора в режиме ожидания энергопотребление устройства заметно снижается.

Первоначальные затраты на приобретение Bh40 будут амортизированы за минимальное время.

Кроме того, многие осушители предлагают только приблизительную настройку целевого значения для оптимальной влажности. Гигростат Bh40 позволяет регулировать уровень влажности в помещении с шагом 1 % от 20 % до 90 % и, таким образом, обеспечивает значительно более точный выбор целевой влажности.

 стандартное оснащение

 опционально

 отсутствует

Технические данныеОборудование, характеристики и функции

Технические характеристики
  Артикул № 1.105.000.020
  При 30 °C / 80 % относительной влажности [л/24 ч] 0,75
  Макс. [л/24ч] 0,75
  м³ 25
  м² 10
  Подходит для сушильных помещений
  Подходит для хранения в сухом состоянии
  Мин.
