Отличие вентиля шарового от крана: Чем отличается кран от вентиля?

Содержание

Чем отличается кран от вентиля?

В магазинах сантехники продавцам часто приходится объяснять покупателям, чем отличается кран от вентиля.

Запорная арматура предназначена для распределения, перекрытия, а также регулирования потока газа или воды. В качестве жидкости могут использоваться: топливо, пищевые продукты, пульпа.

Краны, а также вентили монтируются на трубопроводах разного диаметра и давления.

В чем состоят различия вентиля и крана? Кран имеет два положения: «открыто» и «закрыто». Так можно быстро отключить ток газа или жидкости. Управление потоком рабочей среды происходит горизонтально, вращение заторного органа происходит вокруг оси. Краны бывают полнопроходные и стандартнопроходные. Отличие их в том, что у полнопроходного диаметр пропускного отверстия в регулировочном шаре равен номинальному диаметру отверстия трубопровода. Это сделано для того, чтобы жидкость при прохождении через отверстие в регулировочном шаре не создавала дополнительное давление.

В стандартнопроходном шаровом кране диаметр в запорном органе меньше номинального отверстия трубопровода.

Вентиль может регулировать поток воды плавно, так как шток вентиля ходит вертикально и перекрытие осуществляется запорным органом, который садится на седло. Вентиль может частично перекрыть поток, а кран нет.

В последнее время стали выпускаться трехходовые краны для исключения гидравлических ударов в трубопроводах. Промышленность стала выпускать регулировочные краны, которыми можно управлять потоком жидкости или газа. От обычных кранов они отличаются тем, что рукоятка крана снабжена устройством по типу циферблата, где указаны положения рукояти при частичном перекрытии потока жидкости.

Кран имеет следующие типы присоединений: приварной, муфтовый, цапковый, фланцевый. Наиболее ходовые диаметры: Ду 15; Ду 20; Ду25; Ду 32; Ду 50.

Вентиль имеет такие же типы присоединений.

Что же лучше, кран или вентиль? Вентиль хорошо ремонтируется, так как имеет элементы, которые можно заменить.

Кран не подлежит ремонту, его нужно заменять полностью. Но у крана дольше срок службы, так как вентиль снабжен уплотняющими прокладками, которые могут иметь меньший срок службы, чем сам вентиль.

Кстати. На смесителях стоят вентиля, а не краны. Кранами их называют по привычке далекие от сантехники люди.

Как можно отличить кран от вентиля? Кран снабжен рукояткой, а вентиль — штурвалом или «барашком»

Чем отличается вентиль от крана

Чем кран отличается от вентиля? Этот вопрос сегодня волнует многочисленное количество покупателей. Первоначально необходимо понимать, что все существующие трубопроводы оснащаются определенной разновидностью арматуры. Главное ее предназначение заключается в перекрытии, а также в открытии потока жидкости как и в регулировании температурного режима, так и в предохранении оборудования.

Блок: 1/3 | Кол-во символов: 387
Источник: http://jmsi.ru/chem-otlichaetsya-ventil-ot-sharovogo-krana

Основные типы запорной арматуры

К основным типам запорной арматуры прежде всего относят кран и вентиль. Они являются самыми распространенными и необходимыми элементами различных систем трубопроводов.

Кран представляет собой запорное устройство, конструктивно представляющее собой неподвижный корпус, выполненный из различных материалов (металл, пластик) и подвижный элемент. В основном для производства кранов используют бронзу и латунь. Это обусловлено не только их стойкостью к коррозии, но и данные материалы легче подвергаются обработке, так как для поверхностей затвора и корпуса требуется качественная обработка.

Водопроводный кран

При перекрывании крана подвижный элемент имеет перпендикулярную траекторию относительно направления потока жидкости ли газа, при этом он совершает вращательные движения вокруг своей оси.

Среди кранов выделяют затворы, различающиеся подвижным элементом. Он может быть выполнен в виде конуса, шара и т. д.
Вентили также имеют многие разновидности, различающиеся по конструкции и назначению.

Вентиль или клапан применяется не только для перекрывания потока жидкостей или газов, но и служит для его регулирования за счет того, что в своей конструкции имеет подвижный элемент, двигающийся параллельно оси потока. Регулирование происходит благодаря сужению условно-проходного диаметра запорного устройства.

Вентиль

Блок: 2/4 | Кол-во символов: 1351
Источник: https://vchemraznica.ru/chem-ventil-otlichaetsya-ot-krana-osnovnye-otlichiya/

Определение

Кран — тип  трубопроводной приводной арматуры, в котором затворный орган вращается вокруг своей собственной оси, размещенной перпендикулярно направлению потока. Обычный кран состоит из двух главных элементов: неподвижного корпуса и вращающейся  пробки.

Шаровой кран

Вентиль (запорный клапан) — это тип приводной арматуры, в котором затворный орган, перемещаясь в направлении потока, садится на седло. Вентиль предназначен для открытия, закрытия и регулировки потоков газа или жидкости.

Вентиль

Блок: 2/4 | Кол-во символов: 503
Источник: https://TheDifference.ru/chem-otlichaetsya-ventil-ot-krana/

Конструкционные отличия

Вентиль устроен таким образом, что внутри рабочая среда дважды меняет свое направление, изгибаясь под прямым углом, тем самым, увеличивая гидравлическое сопротивление. Основными структурными элементами являются:

  • шпиндель;
  • бугельный узел;
  • золотник.

При приведении устройства в действие запорный механизм, двигаясь по направлению потока, садится на седло. В этом состоит принципиальное отличие клапана от крана. В момент закрытия уплотнительные поверхности не испытывают трения, что способствуют снижению количества задир.

Уплотнение подвижного соединения бывает сальниковым, сильфонным, мембранным (диафрагмовым). Применение неметаллических уплотнительных колец улучшает герметичность стыка, предотвращает возможность протечки.

Кран состоит из корпуса, пробки (затвора), имеющей сквозное отверстие для прохода транспортируемого продукта. При повороте рукояти на 90⁰ происходит полная остановка хода среды. Существует три типа устройства:

  • проходные ‒ движение вещества остается неизменным;
  • угловые ‒ меняют направление потока под прямым углом;
  • трехходовые ‒ оснащены одним выходным и двумя входными патрубками, соединяют жидкости разной температуры в струю. Их используют для сантехнических нужд (смесители).

Приборы также различаются внешним видом. Ручка клапана представлена в форме «барашка». Кран оснащен простой рукоятью, прикрепленной к штоку.

Корпус обоих приспособлений изготавливают из стали, чугуна, бронзы, латуни. Материал выбирают исходя из эксплуатационных условий. Стальные изделия характеризуются повышенной износостойкостью, устойчивостью к температурным деформациям. Чугунные аналоги отличаются стойкостью к коррозии. Латунные ‒ применяют при работе с неагрессивными средами. Бронзовые ‒ обладают высокими прочностными и антифрикционными свойствами.

Блок: 2/3 | Кол-во символов: 1814
Источник: https://www.chelarm.ru/articles/chem-otlichaetsya-ventil-ot-krana/

Чем отличается вентиль от шарового крана?

В современное время трубопровод может обладать различными вариантами арматуры. В зависимости от ее разновидности, их можно разделить на такие виды: регулирующего, приводного, запорного, предохранительного варианта и т.

д. Но прежде чем определиться с отличительными характеристиками между обычным краном и специальным вентилем, рекомендуется обозначить то, что же подразумевается под подобными понятиями.

А вот вентиль представляется под видом разновидности приводной арматуры, где затворный орган вращается в направлении самого потока. Другими словами, он садится, как говорится, на седло. При всем этом такое изделие, как вентиль, в основном предназначается для регулирования, закрытия и соответственно, открытия жидкости.

Главная отличительная характеристика между краном, а также вентилем, заключается именно в том, что второй вариант изделия допускает регулирование напора потока, а вот с использованием первого приспособления такие действия являются недопустимыми. Дополнительно необходимо отметить и факт того, что регулирование потока с использованием крана согласно существующим сегодня правилам применения категорически запрещается.

Кран предназначается для выполнения всего нескольких функций. Это связано с тем, что он обладает только такими положениями, как «закрыто» и «открыто». А вот с использованием вентиля возможно достаточно легкое регулирование и самого напора.

В данной ситуации, дело обстоит именно в конструктивных отличиях. В вентиле, присутствующий здесь запорный орган, в любом случае садится, как говорится, на седло. Перемещение осуществляется в направлении потока. В кранах же осуществляется оборачивание вокруг собственной оси. Дополнительно краны зачастую представляются под видом шарового варианта. Другими словами, при повороте шара меняется и диаметр самого отверстия. А вот такое приспособление, как вентиль дополнительно оборудовано и специальной грундбуксой. За счет закручивания и выкручивания шток грундбуксы осуществляется опускание, а также само поднятие клапана. Вследствие этого возможно закрытие или открытие самого отверстия, которое располагается в седле.

В любой ситуации, с учетом всего вышесказанного можно сделать следующие выводы:

  1. Кран обладает несколькими положениями. Другими словами, это такие положения, как «открыто», а также «закрыто».
  2. Сама конструкция такого приспособления, как вентиль, кроме функции выключения, а также включения, одновременно с этим позволяет осуществлять регуляцию напора рабочего потока.
  3. В визуальном плане отличить кран от вентиля можно таким образом: если ручка является достаточно простой, а сам ее кончик прикрепляется к штоку, тогда подобное изделие представляется под видом крана. В ситуации, когда вместо ручки используется «барашек», тогда изделие называется вентилем.

Блок: 2/3 | Кол-во символов: 2802
Источник: http://jmsi.ru/chem-otlichaetsya-ventil-ot-sharovogo-krana

Разница в применении

Арматуру используют во всех сферах промышленности при прокладке промысловых, технологических, магистральных трубопроводов.

Различают вентили: запорные, регулирующие, запорно-регулирующие. Возложенные на них функции распределены, исходя из названий. Особенность всех клапанов состоит в неспособности быстрого реагирования на изменяющуюся скорость и давление в системе. Поэтому их устанавливают на трубы, работающие с относительно постоянными параметрами.

Клапан ставят всегда по течению рабочих веществ. В противном случае повышается нагрузка при перемещении штока, что может привести к преждевременному выходу прибора из строя. Во избежание поломок монтаж производят по стрелке на корпусе.

Кран быстро блокирует движение среды. Его эксплуатируют в системах городского газоснабжения, отопления, на резервуарах, газовых и нефтяных магистралях, при транспортировке вязких, загрязненных продуктов. Обладает простой конструкцией, быстротой срабатывания, небольшими габаритами. Чаще всего применяют на линейной части газопроводов.

Управление прибором осуществляют вручную и механически. Для автоматизации управленческого процесса изделия оснащают электро-, пневмо-, гидроприводами. Использование приводов позволяет дистанционно контролировать работу механизма, монтировать устройства в труднодоступных и/или удаленных местах.

Блок: 3/3 | Кол-во символов: 1345
Источник: https://www. chelarm.ru/articles/chem-otlichaetsya-ventil-ot-krana/

Что лучше: кран или вентиль?

Однозначного ответа на вопрос: что лучше- кран или вентиль, дать невозможно. Так как определенный вид запорной арматуры выполняет те специальные задачи, которые на него возлагаются. Кран удобен для быстрого перекрывания потока жидкости, благодаря своим конструктивным особенностям. Это достигается за счет простого поворота рукоятки перпендикулярно оси направления потока движения рабочих сред. Барашек вентиля необходимо заворачивать, затрачивая больше времени, чем при перекрывании крана.

По сроку службы вентиль значительно уступает крану, так как его конструкция предполагает наличие клапан и уплотнительных элементов, которые со временем выходят из строя и подлежат замене. Срок службы прокладок зависит от типа среды (степень агрессивности).

Зато по ремонтопригодности вентиль является отличным устройством, так как некоторые его детали подлежат полной или частичной замене. При выходе же из строя крана его следует полностью демонтировать и установить новый.

Блок: 4/4 | Кол-во символов: 996
Источник: https://vchemraznica.ru/chem-ventil-otlichaetsya-ot-krana-osnovnye-otlichiya/

Кол-во блоков: 8 | Общее кол-во символов: 11591
Количество использованных доноров: 4
Информация по каждому донору:
  1. https://vchemraznica.ru/chem-ventil-otlichaetsya-ot-krana-osnovnye-otlichiya/: использовано 2 блоков из 4, кол-во символов 2347 (20%)
  2. https://www.chelarm.ru/articles/chem-otlichaetsya-ventil-ot-krana/: использовано 2 блоков из 3, кол-во символов 3159 (27%)
  3. https://TheDifference.ru/chem-otlichaetsya-ventil-ot-krana/: использовано 1 блоков из 4, кол-во символов 503 (4%)
  4. http://jmsi.ru/chem-otlichaetsya-ventil-ot-sharovogo-krana: использовано 3 блоков из 3, кол-во символов 5582 (48%)

Какой кран лучше — вентиль или шаровый? Мифы и реальность | Андрей Ратников

В сети можно найти любые мнения. Как правильные, так и ошибочные. Как неподготовленному человеку, решившему прояснить для себя какой-то неизвестный ему вопрос, отыскать истину?

Способов всего два:

— Проверять любую информацию по другим источникам и анализировать;

— Следовать рекомендациям тех специалистов, которых вы уже знаете, как профессионалов.

Попробуем воспользоваться первым способом и проанализировать одну, недавно появившуюся в Дзене статью со схожим названием.

Цитирую скриншотом:

Что тут можно сказать? Вентили появились задолго до возникновения СССР и до сих пор очень широко используются в мировой практике.

Почему они служат не долго? Это голословное утверждение автора приведено исключительно для того, чтобы сделать переход на «какую-то замену», в качестве которой предлагаются шаровые краны. Почему они более популярны, автор умалчивает, но приводит вот такой список плюсов и минусов шаровых кранов:

На самом деле, простота не такая уж и простая, широкое распространение шаровые краны получили только после появления достаточно высокотехнологичных материалов и производственных процессов, до этого их применение было достаточно скромным из-за невозможности обеспечить необходимую герметичность уплотнения шаровой пробки традиционными материалами и методами обработки поверхностей.

Дольше служит в сравнении с вентилем? Полная ерунда, нормативные сроки службы качественных шаровых кранов и вентилей примерно равны и составляют около 30 лет. Реальные же сроки службы вентилей в разы больше.

Возникновение гидроудара при резком закрытии шарового крана не существенно на малых диаметрах кранов, применяемых в быту.

Шаровые краны используются и на более высоких температурах, разница всего лишь в термостойких прокладках:

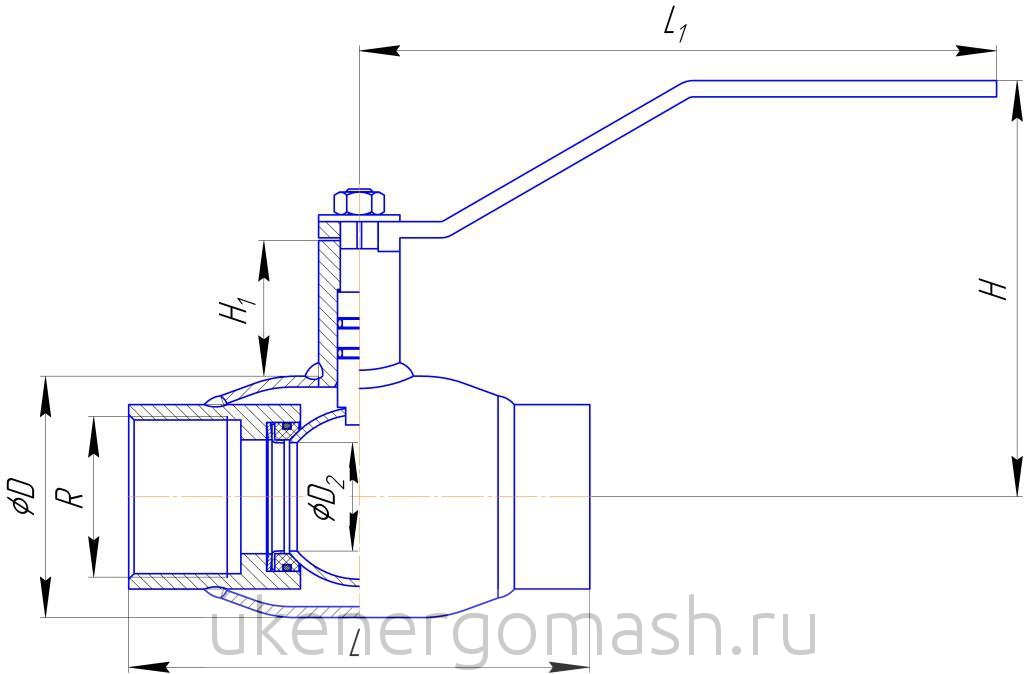

Шаровой кран для работы с температурами транспортируемой среды до 230 градусов

Обычно шаровые краны используют в качестве запорной, а не регулирующей арматуры. Но есть и специальные шаровые регулирующие краны. Достаточно загуглить, чтобы убедиться в этом. Но это в основном промышленные краны, если в быту нужна функция регулирования, лучше использовать вентиль.

Качественные шаровые краны ремонтопригодны:

Графа 5 в паспорте крана — ремонтопригоден, графа 2 — нормативный срок службы — 30 лет

Кран легко разбирается и изношенные или поврежденные детали заменяются на новые:

Переходим к вентилям. Автор рассматриваемой статьи предлагает нам следующее:

Существуют шаровые краны и вентили на самое различное давление.

Вентили действительно гораздо проще отремонтировать в бытовых условиях без использования фирменных запасных частей. Поэтому их ремонт еще и дешевле.

Существуют вентили с керамическим запорным механизмом (широко используются в кран-буксах смесителей и водоразборных кранов). Вентиль с таким запорным механизмом открывается так же быстро, как и шаровой кран.

Резиновые уплотнительные прокладки истираются в результате трения о седло крана, а не из-за контакта с водой. Стоят они копейки, замена проста и по силам практически любому человеку.

А теперь о действительно важном отличии шаровых кранов от вентилей.

Вентиль из-за своих конструктивных особенностей создает большие потери давления в системе, нежели шаровой кран.

Диаметр отверстия для прохода среды в шаровом кране чаще всего соответствует внутреннему диаметру трубопровода, на котором кран установлен ( такой шаровой кран называется полнопроходным). В открытом положении шаровой кран не создаёт сопротивления потоку транспортируемой среды, а следовательно, и не «пожирает» давление в системе.

Это важно для систем отопления и гравитационного водоснабжения загородных домов с лимитированным давлением в системе.

Именно с полнопроходными шаровыми кранами я смонтировал в своём загородном доме гравитационную систему водоснабжения, которая отлично работает при очень низком давлении воды от накопительного бака, установленного в мансарде дома.

Подробнее почитать об устройстве моей гравитационной системы водоснабжения можно по ссылке.

Всем удачи!

Подписывайтесь на канал и не забывайте тыкать «Больше такого» (палец вверх). Это настраивает Вашу персональную ленту Дзен на показ большего количества статей про водопровод и канализацию.

Виды водозапорной арматуры используемой в быту


В этом материале речь пойдёт о водозапорной арматуре используемой в бытовом водопроводе, давайте постараемся разобраться какой кран и для каких целей наиболее подходит, узнаем на что нужно обратить внимание при их выборе, а так же рассмотрим плюсы и минусы этих устройств



Под понятие запорная арматура попадает большой перечень устройств предназначенных для перекрытия различной среды, а  в нашем случае воды.

Смесители расположенные в санузлах и клапана смывного бачка унитаза тоже являются запорной арматурой, но разговор пойдет не о них, а о так называемых  кранах, вентилях и задвижках используемых в бытовом водопроводе.

Рассмотрим эти типы устройств по возрастанию их популярности использования при монтаже бытового водопровода.

При проектировании домашнего водопровода, многие задаются вопросом — Какой кран лучше?

Ответить на этот вопрос  однозначно нельзя,  можно сказать так — лучшее это то что необходимо в конкретной монтажной схеме, поскольку определённое устройство
может быть наиболее подходяще в одном месте водопроводного узла, а в другом совершенно не подходить по своим параметрам и специфике конструкции.

Краны могут иметь разный тип запирания. Ещё за долго до появления всеми известного шарового крана в бытовом водопроводе использовались задвижки и вентильные клапаны.

Задвижка


Так называемая задвижка представляет из себя устройство в котором при повороте маховика, проходное отверстие для жидкости перекрывается  перпендикулярно расположенной задвижкой.

Не будем особо вдаваться в конструктивные особенности запорных органов этого устройства, а просто их перечислим.

В задвижках существуют следующие виды запоров :

  • Клиновый
  • Параллельный
  • Шиберный и
  • Шланговый


Данный вид запорной арматуры по сей день широко используется в коммунальном хозяйстве и на различных предприятиях, а вот в быту, он используются гораздо реже.

По поводу задвижек часто происходят споры, одни утверждают что задвижки одинаково хороши как для запорных  так и для регулировочных целей.

Другие говорят что устройство с задвижкой всё время должно быть либо полностью открытым либо полностью закрытым, поскольку  длительное пребывание задвижки в  среднем состоянии может привести механизм к быстрому износу.

Однако ассортимент устройств представленный на рынке запорной арматуры говорит о том, что в большинстве  технических описаний к задвижкам говорится о этих изделиях именно как о запорно- регулировочной арматуре, что соответственно расходится с многими мнениями.

На самом деле, любое изделие может быть изготовлено как качественным  и будет долго служить не принося ни каких проблем , так и оказаться дешёвым ширпотребом быстро приходящим  в негодность.

 В любом случае, задвижка имеет как свои плюсы так и минусы, которые весьма ощутимы при использовании их в быту.

плюсы

Основным плюсом задвижки, считается малое гидравлическое сопротивление, по причине того что большинство изделий являются полнопроходными, то есть  диаметр в месте самого запорного устройства не заужается, а проход  в кране является прямым не создающим дополнительных завихрений.

Ёще одним плюсом такого запора является небольшая строительная длинна крана и его ремонтопригодность.

минусы

Слабое место задвижки, это потеря герметичности запирающего механизма в следствии загрязнения седла или затвора, которые в большинстве своём «лечятся » прочисткой седельных поверхностей.

Еще одно слабое место, это возможная течь из под штока которую можно устранить либо подзатяжкой сальниковой гайки либо заменой сальниковой втулки если вы ее найдёте в продаже.

Так же, минус такого крана в том что он имеет большую строительную высоту что может сказаться при его монтаже в тесных местах с ограниченным пространством.

Еще один минус данного устройства в том, что многих не устраивает то что, для полного закрытия или открытия задвижки требуется много времени поскольку приходится делать несколько полных оборотов маховика.

Вполне вероятно, что именно по этой причине, задвижка  довольно редко используется в домашнем водопроводе.

Вентиль или запорный клапан


Вентиль по своему внешнему виду очень похож на задвижку.

Принцип работы вентиля достаточно прост,  при повороте маховика передаётся вращение шпинделю расположенному  в корпусе устройства и имеющему сальник, благодаря червячной передаче происходит поступательное смещение шпинделя.

На другом конце шпинделя закреплен запирающий золотник оборудованный прокладкой, в случае закрытия вентиля, золотник доходя до крайнего нижнего положения упирается в седло, благодаря чему происходит герметичное перекрытие потока жидкой или иной среды.

Отсюда и название самого запирающего устройства — запорный клапан.

Запорные клапана широко используются в водопроводных и отопительных системах и являются запорно-регулировачными устройствами которые могут иметь различный внешний вид, конструкцию и применение.

У клапанов тоже есть как свои плюсы, так и недостатки

Из плюсов, клапан имеет возможность плавной регулировки потока и в большинстве случаев ремонтопригоден, при его ремонте самым распространенным  вариантом  случается замена прокладки золотника или замена и подтяжка сальниковой прокладки.

Вентиль по своей конструкции имеет меньше трущихся деталей расположенных в рабочей среде и соответственно обладает большим ресурсом по сравнению с задвижкой.

Из недостатков —  Главный недостаток вентиля это увеличенное гидравлическое сопротивление  для пропускаемой среды которое обуславливается особенностями конструкции клапана, благодаря чему увеличивается вероятность образования застойных зон в которых могут скапливаться примеси способствующие процессу коррозии в корпусе изделия.

Небольшим исключением из правил наверное можно назвать прямоточные вентиля имеющие наклонное расположение шпинделя где достигается меньшее гидравлическое сопротивление благодаря более  развернутому расположению седла по отношению к потоку.

Вентиля могут иметь определенную направленность относительно движения потока которую нужно учитывать при их монтаже.

Так же, при эксплуатации вентиля существует вероятность отрыва при залипании или «усыхание» прокладки золотника, что приводит к потере герметизации и необходимости ремонта. Такая ситуация может происходить в случаях длительного положения вентиля в закрытом или открытом состоянии, а так же при  оставлении системы с вентилем на длительное время без рабочей среды.

Поэтому многие сантехнике при установке вентилей могут Вам посоветовать хоты бы раз в году произвести полное закрытие и открытие вентиля в профилактических целях.

В любом случае, в некоторых ситуациях без вентиля не обойтись, например в коллекторной системе благодаря расположенным в коллекторной гребенке вентилям можно производить плавную регулировку потока для отдельных точек водоразбора или отрегулировать систему тёплого пола , а например термо-вентиль расположенный в системе отопления помогает регулировать поток теплоносителя в радиаторах отопления.

Шаровой кран


Этот вид запорной арматуры в последнее время определенно стал хитом по сравнению с другими видами хотя сама идея далеко не нова и известна уже более 100 лет, но лишь только с появлением современных уплотнителей таких как фторопласт и тефлон смог стать конкурентным и быстро занял свою нишу среди запорной арматуры.

Шаровой кран представляет из себя устройство внутри которого расположен запорный элемент в форме шара с проходным отверстием, последний в свою очередь соединен штоком проходящим через корпус  с ручкой или рычагом.

Открытие шарового крана происходит следующим образом, при повороте ручки происходит поворот шара внутри корпуса, и появившееся проходное отверстие расположенное в шаре открывает путь для среды.

Шаровые краны бывают полнопроходными и редуцированные (стандартнопроходные) отличие их в том что полнопроходной кран имеет проходное отверстие в шаре равно диаметру внутреннему диаметру подсоединяемого водопровода что исключает гидравлическое сопротивление на данном участке, а редуцированные имеют уменьшенное проходное отверстие в шаре по сравнению с внутренним диаметром подсоединяемого водопровода.

Такие устройства используются везде, в водопроводе, отоплении и даже в газоснабжении.

В бытовом водопроводе  шаровой кран очень сильно потеснил своих старших собратьев задвижку и вентиль.

Как и в предыдущих устройствах рассмотрим плюсы и минусы шарового крана.

Наверное первым плюсом такой арматуры стоит озвучить его универсальность, так как сфера применения его очень широка, а модификаций шаровых кранов насчитывается огромное множество, есть варианты с внутренней и наружной резьбой, есть готовые водоразборные решения с изливом, а шаровой кран с (американкой ) даёт возможность быстрого разъединения, угловой, трёхходовой и даже со встроенным фильтром.

Нельзя не учесть в плюс и надёжность конструкции.
Ещё один плюс шарового крана в том что он имеет небольшие габариты — небольшую строительную длину и высоту, что позволяет его широко использовать в условиях с ограниченным пространством.

И бесспорно большим плюсом является быстрое время открытия — закрытия. По сравнению с задвижкой или вентилем, шаровой кран имеет преимущество в  способности перекрывать поток среде за пол оборота то есть от открытия до закрытия нужно сделать оборот всего на 90 градусов.

При всех своих неоспоримых достоинствах, шаровой кран имеет и свои недостатки и ограничения которые необходимо учитывать при проектировании и монтаже водопровода.

Один самых больших минусов шарового крана ограниченность в его применении, так как  данное устройство является лишь только запорной арматурой и не имеет возможности регулировки потока, использование такого крана для регулировки неверно, поскольку повёрнутый не до конца шар расположенный в корпусе устройства, позволяет мусору и шламу забиваться под уплотнения что в дальнейшем может привести к потере герметичности и выходу из строя самого крана.

Ещё один минус в том что большинство шаровых кранов являются неразборной конструкцией в связи с чем при  поломке подлежат полной замене.


Можно ли это назвать минусом, сказать сложно, но шаровой кран как и вентиль требует периодического открытия и закрытия в связи с тем что при длительном состоянии покоя на поверхности шара и в пространстве между шаром и корпусом могут откладываться соли создающие в дальнейшем препятствие для нормального поворота шара, а в некоторых случаях и к повреждению уплотнения.

И всё таки при всех перечисленных недостатках шаровый кран занимает лидирующее положение по использованию в бытовых нуждах и в частности в домашнем водопроводе.

Поэтому делать выбор в пользу того или иного запорного устройства при проектировании и монтаже домашнего водопровода, нужно исходя из требуемого функционала и самих возможностей и характеристик запорных устройств, поскольку одни например (шаровой кран) являются идеальным запорным устройством, а другие (вентильный кран) способны производить плавную регулировку потока.

Как говориться — Каждому свое.

Смотрите видео — Маркировка водопроводной арматуры

Показать еще статьи из рубрики — Сантехника

МАТЕРИАЛ ПО ТЕМЕ

Сельский пейзаж

Для прекрасного пейзажа можно посадить веселый хоровод из выносливых растений, трав и кустарников. Все это сможет покорять абсолютно всех своим превосходным ароматом…

Подробнее

Хоста

Одним из часто встречающихся растений, используемых для украшения композиций загородного участка является Хоста лат.Hósta…

Подробнее

Обзор материалов используемых в устройстве загородного водоема

В этом обзоре рассмотрим плюсы и минусы обустройства водоема при помощи пленки ПВХ, мембраны EPDM, а также жестких форм из полиэтилена и стеклопластика…

Подробнее

Декоративные деревья для дачи: хвойники и не только

Наши дачные участки, как правило, не могут похвалиться солидной площадью. Поэтому к выбору декоративных деревьев и кустарников, которые десятилетиями будут находиться в одном и том же месте, следует подходить рационально.

Подробнее

Разновидности брусчатки

Если вам необходимо сделать красивую и прочную дорожку в частном секторе или приусадебном участке, пора вспомнить о таком надежном материале как брусчатка, которым пользовались наши предки на протяжении многих лет.

Подробнее

3 основных заблуждения о подвесной сантехнике

Подвесные раковины, биде и унитазы являются отличным способом придания интерьеру ванной комнаты необычности, а поэтому с годами пользуются все большей популярностью у владельцев…

Подробнее

От чего зависят цены на остекление лоджий: обзор рынка

Если в квартире есть балкон или лоджия, рано или поздно владелец начинает задумываться об остеклении…

Подробнее

Сажаем крыжовник

Те, кто проживает в холодных регионах, называют крыжовник «северным виноградом», скорее всего за внешнее сходство этих ягод, но на самом деле они вовсе не родственники…

Подробнее

Преимущества аренды стеновой опалубки

Арендуя опалубку для стен, вы платите только за фактическое время эксплуатации. А по окончании аренды можно вернуть арендодателю, избавив себя от необходимости подыскивать складское помещение для хранения конструкций.

Подробнее

Плюсы и минусы натяжных потолков

Уже достаточно давно в наш обиход вошло понятие «натяжные потолки». Но как и у любой технологии такое покрытие имеет свои положительные стороны и недостатки. Давайте узнаем плюсы и минусы таких потолков…

Подробнее

Какой кран лучше установить? Задвижку, Вениль-Клапан или Шаровый кран?

Всем привет! Хотелось бы рассказать о вода запорной арматуре. Используемую в бытовом газопроводе и отопление. Давайте постараемся разобраться какой Кран и для каких целей наиболее подходит. А также рассмотрим их плюсы и минусы, понятие запорная арматура попадает большой перечень устройств предназначены для перекрытия среды. А в нашем случае воды. Смесители, расположенные в санузлах и клапана смывного бачка унитаза, тоже является являются запорной арматурой, но разговор пойдет не о них. А вот так называемых кранах вентилях и задвижках используемых бытовом газопроводе. Рассмотрим эти типы устройств по возрастанию их популярности, использование в быту при проектировании домашнего водопровода многие задаются вопросом какой кран лучше. Ответить на этот вопрос однозначно нельзя, можно сказать так лучше это то что необходимо в конкретном случае, секретный монтажной схеме поскольку одно и тоже устройство может быть наиболее подходящим конкретном месте водопроводного узла, а в другом совершенно не соответствует по своим параметрам и специфики конструкции. Инструкция страны могут иметь различный тип запирания еще задолго до появления всеми известного шарового крана в бытовом газопроводе использовались задвижки и вентили и клапаны.

Задвижки

Так называемая задвижка представляет себя устройство, в котором при повороте маховика проходное отверстие для жидкости перекрывается перпендикулярно расположенном затвором. Данный вид запорной арматуры по сей день широко используется в коммунальном хозяйстве, на различных предприятиях, где необходимо перекрывать и регулировать потоки в трубах с большими проходными диаметрами. А вот в быту он используется гораздо реже примерно средний срок службы данного запорного устройства в зависимости от особенностей конструкции может составлять от 10 до 20 лет. А средняя наработка изделия на отказ от 2 до 3000 циклов. По поводу задвижек часто происходит споры одни утверждают, что задвижки одинаково хороши как для запорной такое для регулировочных целей, другие говорят, что устройство задвижкой всё время должно быть либо полностью открытым, либо полностью закрыты, поскольку длительное пребывание затвора задвижки в среднем состоянии может привести запирающее органы задвижки к быстрому износу. Наверное, такие предположения не лишены смысла ведь при использовании задвижки в трубопроводах с повышенным содержанием абразивных веществ, песка или ржавчины, увеличивается вероятность ускоренного износа их соприкасающихся частей, а вследствие появления на них раковин, царапин, уменьшающих напряжение и герметичность запорного узла. В этом случае исключением являются задвижки с обрезиненным клином, но они, но они выпускаются только для труб с большим диаметром. А задвижки для бытовых нужд с проходным диаметром вот 1 2 дюйма обычно имеют затвор из латуни. Однако в большинстве технических описаний, имеющимся на нашем рынке, задвижка всё-таки говорится об этих изделиях именно к запорно-регулирующей арматуре. В любом случае задвижка имеет как свои плюсы, так и минусы, которые весьма ощутимы при использовании их в быту. Основным плюсом задвижки считается Малая гидравлическое сопротивление, по причине того, что большинство изделий являются полно проходными, то есть диаметр вместе самого запорного устройства не сужается, а проход в кране является прямым и не создает дополнительный завихрений. Еще одним плюсом такого запора является небольшая Строительная длина. Устройство и его ремонтопригодности слабое место задвижки. Это потеря герметичности запирающего механизма вследствие износа или чаще загрязнения седла или затвора, который в большинстве своём лечится прочисткой седельных поверхностей. Ещё одно слабое место — это возможно и течь из-под штока, которую можно устранить либо подтяжкой сальниковой гайки, либо заменой сальника и прокладки. Если конечно вы её найдёте в продаже? Также минус такого крана в том, что он имеет большую строительную высоту, что может сказаться при его монтаже в тесных местах, с ограниченным пространством. Ещё один минус данного устройства в том, что многих не устраивает то что для полного закрытия и открытия задвижки требуется много времени, поскольку для этого приходится делать несколько полных голых оборотов маховика. Потеря интереса к данному запорному устройству при использовании бытовых целях, говорит и достаточно ограниченный ассортимент этих изделий, который представлен в разница всего несколькими какими производителями. Подытожив вышесказанное о использовании задвижки именно в бытовых целях в домашнем водопроводе или отопление, можно сказать следующее. Задвижка, наверное, своего рода мамонт современных запорных устройств, а имеющиеся минусы нивелирует все её достоинства, при использовании в быту. Что, однако никоим образом не имеет отношения к использованию задвижек в промышленности, коммунальных, и других сферах. Где необходимо перекрывать различную среду труб, большими диаметрами и где эти устройства являются простые незаменимыми!

Вентили — Клапаны

Вентиль или запорный клапан вентиль, по своему внешнему виду очень похож на задвижку. Принцип работы вентиля достаточно прост, при повороте маховика передается вращение шпинделю, расположенному в корпусе устройства, и имеющему сальник. А благодаря червячной передачи происходит поступательное смещение шпинделя, где на другом конце закреплен запирающий золотник, оборудованный прокладкой. В случае закрытия вентиля, золотник доходя до нижнего края положения, упирается в седло, благодаря чему происходит герметичное перекрытие потока жидкости. Отсюда и название самого запирающего устройства, запорный клапан. Запорный клапан широко используется водопроводных и отопительных системах, и что важно они являются запорно-регулирующая устройствами, которые могут иметь различный внешний вид, и конструкцию. Средний полный срок службы зависимости от конструктивных особенности и условия эксплуатации, составляет от 20 до 30 лет, а наработка на отказ около 8000 циклов открыто закрыто. У клапанов также есть как свои плюсы, так и недостатки. Из плюсов клапан имеет возможность главный регулировки потока, и в большинстве случаев ремонто пригоден. А при его ремонте самым распространенным вариантом считается замена прокладки золотника, или замена и подтяжка сальников и прокладки. Вентиль по своей конструкции имеет меньше трущихся деталей, расположеных в рабочей среде, и соответственно обладает большим ресурсом по сравнению с той же задвижкой. Из недостатков, главный недостаток — это увеличенное гидравлическое сопротивление, которой обуславливается особенности конструкции. Клапан данная конструкция увеличивает вероятность образования застойных зон, в которых могут скапливаться примеси, способствующие процессу коррозии в корпусе изделия. Небольшим исключением из правил наверное можно назвать прямоточный вентиль, имеющие наклонное расположение шпинделя, где достигается меньшее гидравлическое сопротивление. Благодаря развернутому расположение седла по отношению к потоку. Вентиля могут иметь определенную направленность относительно движения потока, которую нужно учитывать при их монтаже. При эксплуатации вентиля существует вероятность отрыва при залипании или усыхание прокладки золотника. Что приводит к потере герметизации и необходимости ремонта, такая ситуация может происходить в случаях длительного положения вентиля в закрытом или открытом состоянии, а также при оставлении системы с вентилем на длительное время без рабочей среды. Поэтому многие опытные сантехники при установке вентиля, могут вам посоветовать профилактических целях, хотя бы раз в году производить полное закрытие, открытие вентиля. В некоторых ситуациях без вентиля не обойтись. Например, в коллекторной системе благодаря расположенному коллекторный гребенки, вентилем можно производить плавную регулировку потока для отдельных точек водоразбора. А например термовентиль расположены в системе отопления помогает регулировать поток теплоносителя в радиаторах отопления.

Шаровые краны

Шаровый кран — этот вид запорной арматуры в последнее время определённо стал хитом! По сравнению с другими видами хотя сама идея уже далеко не Нова, известно более 100 лет. Но лишь только с появлением современных уплотнитель таких как фторопласты, тефлонов. Шаровый кран смог стать конкурентом, и быстро занял свою нишу среди запорной арматуры. Шаровой кран представляет из себя устройство внутри которого расположен запорный элемент в форме шара, имеющего проходное отверстие. В свою очередь соединён с ручкой или рычагом через шток открытие шарового крана происходит следующим образом. При повороте ручки внутри корпуса происходит поворот шара, проходное отверстие расположено в шаре открывает путь для среды. Шаровые краны бывают полнопроходные, и редуцированные, стандартно проходные. Отличие в том, что полнопроходной кран имеет проходное отверстие в шаре равна внутреннему диаметру водопровода, что исключает гидравлическое сопротивление на данном участке. Редуцированный имеет уменьшенное проходное отверстие в шаре по отношению к внутреннему внутренний диаметр присоединяемого водопроводу такие краны используются там где не особо критично увеличения гидравлического сопротивления. Шаровый кран используется везде, водопроводе отопления и даже в газоснабжении, бытовом водоснабжении. Шаровый кран очень сильно потеснил своих старших собратьев задвижкой и вентилем. Как и в предыдущих устройствах, рассмотрим плюсы и минусы шарового крана. Наверное первым плюсом такой арматуры стоит отметить его универсальность, поскольку сфера применения и очень широка. Шаровых кранов насчитывает огромное множество, есть шаровый кран с внутренней и наружной резьбой, есть готовый водоразборной, решения с изливом и штуцером, а шаровый кран с американкой дает возможность быстрого соединения, угловой, даже со встроенным фильтром. Нельзя не учесть плюс надежность и долговечность конструкции, некоторых моделях указывается срок службы до 50 лет, а средняя наработка на отказ составляет порядка 25000 циклов, открыто закрыто. Ещё один плюс шарового крана в том что он имеет небольшие габариты, то есть не большую строительную длину и высоту что позволяет его широко использовать в условиях с ограниченным пространством. И важным является быстрое время открытия закрытия устройства! По сравнению с задвижкой и вентилем, шаровой кран имеет преимущество способности перекрывать поток за четверть оборота, то есть от открытия и до закрытия нужно сделать на 90 градусов. При всех своих неоспоримых достоинствах, шаровый кран имеет ограничение и недостатки которые необходимо учитывать при проектировании и монтаже водопровода. Один из самых больших минусов Шарового крана, ограниченность в его применении так как данное устройство является только запорной арматурой, и не имеет возможности регулировки потока! Использования такого крана для регулировки не верно! Поскольку не до конца закрытый шар, расположенный в корпусе устройства позволяет мусору и хламу забиваться под уплотнение, что в дальнейшем может привести к потере герметичности и выходу из строя самого крана. Стоит учесть еще один важный момент места при эксплуатации шарового крана, в условиях отрицательных температур всегда нужно помнить что даже в обезвоженной системе, шаровом кране между шаром и корпусом могут оставаться остатки влаги которые вследствие низкой температуры расширяясь могут разорвать корпус крана. Что в принципе не грозит обезвоженную вентилем и задвижкой. Ещё один минус в том, что большинство шаровых кранов является неразборной конструкцией. В связи с чем при поломке подлежит полной замене. Можно ли это назвать минусом? Сказать сложно, но шаровый кран, как и вентиль требует периодического открытия и закрытия. В связи с тем, что приблизительно в состоянии покоя на поверхности шара и в пространстве, между шаром и корпусом, могут откладываться соли создающие в дальнейшем препятствия. Для нормального поворота шара, а в некоторых случаях повреждение уплотнения. И всё-таки при всех перечисленных недостатках, шаровый кран, занимает лидирующее положение по использованию бытовых нуждах, и в частности в домашнем водопроводе. Поэтому делать выбор в пользу того или иного запорного устройства, при проектировании и монтаже, домашнего водопровода важно именно исходя из требуемого функционала, и самих возможности и характеристик запорных устройств. Например, шаровый кран является идеальным запорным устройством, а другие как вентиль, способны производить плавную регулировку потока. Как говорится, Каждому своё! На этом всё!

Что лучше, шаровой кран или вентиль ?

В последние годы шаровые краны стали настолько популярны, что местами практически полностью вытеснили традиционные вентили. И все же опытные сантехники рекомендуют в некоторых случаях использовать именно вентили, как более подходящие для той или иной задачи. Когда лучше использовать кран шаровой, а когда вентильный? Это можно понять, разобравшись в достоинствах и недостатках обоих видов трубопроводной арматуры.

Особенности использования вентилей

Недостатки и неудобства этих традиционных устройств червячного типа настолько надоели пользователям за долгие годы их безраздельного господства, что с появлением шаровых кранов началась массовая замена «устаревшей» конструкции на новую.

Действительно, вентиль, который в качестве запорно-регулирующего механизма имеет шток с резьбовым приводом и резиновую прокладку, требует постоянного обслуживания. В случае износа прокладки или сальника при длительном использовании, вентиль начинает течь. Все это требует постоянного и хлопотного ремонта.

Еще одним недостатком является то, что на открытие и закрытие требуется некоторое время, ведь этот процесс проходит постепенно. Это является также причиной большого расхода воды и невозможности быстро отрегулировать температуру воды при использовании обычных вентилей в смесителях.

Несмотря на все эти минусы, вентили не лишены достоинств:

  • Плавная работа механизма позволяет точно отрегулировать напор воды;
  • За исключением прокладок и сальников, рабочий механизм является достаточно долговечным, поскольку полностью изготовлен из латунного сплава;
  • Ремонт стоит совсем недорого, да и сами вентили тоже.

При соблюдении определенных правил эксплуатации и своевременной замене прокладок вентили служат достаточно долго.

Плюсы и минусы шаровых кранов

Любой шаровой кран в своей основе имеет запорный механизм, имеющий форму шара с боковым отверстием, позволяющим открывать и перекрывать поток воды при повороте шара. Особенности конструкции этого типа запорных устройств определяют как их сильные стороны, так и недостатки. Краны шаровые смогли вытеснить из некоторых сфер применения вентильные благодаря впечатляющим достоинствам конструкции:

  • Небольшой угол поворота шара позволяет одним коротким движением перекрыть или открыть подачу воды;
  • Такая арматура работает практически без обслуживания, не отвлекая нас от более важных дел;
  • Прямой поток воды обеспечивает более тихую работу шаровых кранов по сравнению с вентильными, которые достаточно ощутимо шумят;
  • Быстрое открытие и закрытие позволяет существенно снизить расход воды.

Но не все так гладко в использовании шаровых кранов. Они также имеют недостатки, которые вынуждают многих вернуться к использованию традиционных вентилей и их более современных модификаций:

  • В отличие от вентиля, который является по сути запорно-регулирующей арматурой, шаровой кран нельзя использовать в качестве регулирующего напор устройства. Конечно, технически это сделать возможно, но неполное закрытие или открытие шара приводит к накоплению налета на его поверхности, к залипанию и заклиниванию. В результате имеем сломанные ручки и поворотные штоки. А кроме того, при неполном открытии/закрытии происходит вымывание стенки шара, после чего он будет уже не способен качественно выполнять свою запорную функцию;
  • Шаровые краны очень чувствительны к качеству воды. Абразивные частицы и механические взвеси способны повредить идеально гладкую поверхность шара, что приведет к ухудшению запорных свойств;
  • При поломке шарового крана в большинстве случаев проблема решается полной его заменой, а это дороже ремонта вентиля.

Подводя итоги, можно сказать, что шаровые краны хороши там, где не требуется тонкая настройка напора воды и на входе в систему стоят фильтры, очищающие воду от механических примесей. Если же вам нужно иметь возможность регулировки напора, можно привыкнуть к периодическим процедурам обслуживания вентиля, и установить именно его.

Чем отличаются муфтовый и фланцевый краны?

30.07.2016

Предприятием ООО «НПП ГКС» получен новый Сертификат соответствия Газпромсерт

РОСС RU.3022.04ГО00 № ГО00.RU.1348.Н00354



15.04.2016

Предприятием ООО «НПП ГКС» получен новый Сертификат Сертпромбезопасность

Регистрационный № РОСС RU.31020.04ЭПБ0

29.03.2016

Предприятием ООО «НПП ГКС» получен новый Сертификат соответствия ISO 9001:2015

Регистрационный № РОСС RU.АМ01.К00048

26.05.2015

Прошел испытания шаровой кран DN 80 PN 100 на среды с высоким содержанием абразива.

21.05.2015

Предприятием ООО «НПП ГКС» получен новый Сертификат Таможенного Союза.
№ТС RU C-RU МГ 05.В.00183 Серия RU №0270404

Продукция на складе

Краны трубопроводов необходимы для того, чтобы перекрыть или отрегулировать поток рабочей среды. Они относятся к запорной арматуре и представлены в широком ассортименте. Наиболее популярными их разновидностями являются фланцевые и муфтовые.

Фиксация муфтового крана к трубе выполняется при помощи муфт. Они могут иметь цилиндрическую или коническую резьбу. Цена на шаровой муфтовый кран зависит от его разновидности. Наиболее бюджетным вариантом является монолитный: он имеет один цельный корпус. Конструкция, состоящая из корпуса и муфты, используется гораздо чаще. Несколько дороже обойдётся трёхсоставная модель, которую при необходимости можно разобрать и отремонтировать. Муфтовый кран характеризуется следующими преимуществами:

  • небольшой вес и габариты;
  • низкий уровень гидравлического сопротивления;
  • возможность монтажа в любом положении и оперативного перекрытия;
  • высокие показатели надёжности и продолжительный срок службы (более 50 лет).

Фланцевый кран присоединяется к трубопроводу при помощи фланцев. Цена на шаровый фланцевый кран зависит от материала корпуса (сталь, латунь, нержавеющая сталь, чугун, бронза), а также его типа – стандартнопроходной и полнопроходной.

Данный вид арматуры устанавливается на трубопроводах, в которых предусмотрено высокое давление и повышенный температурный режим. Такие изделия имеют достаточно большой вес, однако весьма просты в управлении. Они гарантируют надёжную и безопасную работу трубопровода даже в сложных условиях эксплуатации. Краны представлены в широком ассортименте типоразмеров, поэтому их можно устанавливать на трубы с различным диаметром.

Разница между шаровым клапаном VS Gate Valve? | by Royal Plumbing

Пытаясь контролировать поток для вашей водопроводной системы, газовой системы или другой подобной конструкции, вы должны быть уверены, что выберете высококачественный клапан, который обеспечит безопасность ваших трубопроводов и отсутствие утечек на долгие годы. Есть разные типы клапанов, которые вы можете использовать; однако чаще всего используются шаровые краны и задвижки.

Очень важно знать разницу между шаровым краном и задвижкой.Это потому, что вы можете четко понять, какой клапан вам следует выбрать.

Одной из проблем, с которой регулярно сталкиваются сантехники, является замена старых запорных клапанов. При установке или замене стопорного клапана, вы столкнулись с выбором: шаровой кран или задвижка?

Поскольку вода по своей сути наносит ущерб всем аспектам вашей водопроводной системы, наличие соответствующего клапана поможет «отложить» проблемы в будущем. Я использую термин «задержка» вместо «предотвращать» просто потому, что когда дело доходит до водопровода, проблемы будут возникать ВСЕГДА, вопрос лишь в том, как скоро.Задвижка существует дольше и постепенно устаревает. Конструкция шарового клапана значительно превосходит задвижку, доказано, что он служит дольше и вызывает меньше проблем. В шаровом клапане для регулирования потока используется сфера с отверстием. Когда ручка поворачивается параллельно клапану, отверстие открывается для потока. Когда ручку поворачивают на 1/4 оборота, сфера также поворачивается, и отверстие теперь перпендикулярно клапану, и поток останавливается. Шаровые краны почти всегда можно эксплуатировать после многих лет простоя и обычно не «застывают» на месте.В задвижке используется внутренняя задвижка, которая перемещается вверх и вниз по штоку. Шток соединен с ручкой, которая привинчивает ворота вверх или вниз, открывая и закрывая ворота. Задвижка имеет несколько недостатков. Самая большая проблема заключается в том, что с течением времени шток, который управляет воротами, может сломаться и обычно ломается. Это означает, что ворота застряли на месте, а вода либо прилипнет, либо задержится. Другая проблема заключается в том, что задвижки, как известно, заклинивают после длительного периода неиспользования.Если их можно освободить, они обычно начинают протекать. Однако вы должны иметь в виду одну вещь: есть некоторые области, в которых все еще требуется использование задвижек до и после счетчика воды. Причина в том, что шаровой клапан может очень быстро отключаться всего на четверть оборота, а задвижка — нет. В ОЧЕНЬ маловероятном случае, когда в доме течет вся вода, а шаровой кран быстро закрывается, это вызовет гидравлический удар и МОЖЕТ вызвать проблему в другом месте. Это крайне маловероятно и не должно быть фактором, если этого не требуют местные власти.

Еще нужно помнить, что, как и все, существуют разные классы клапанов каждого типа. К сожалению, в коробочных магазинах обычно продают только по цене, а не по качеству. Мы видели много дефектов и протечек у клапанов эконом класса. Авторитетный сантехник всегда предоставит вам лучший клапан, а также сможет установить для вас лучший клапан по запросу. Рекомендуется, чтобы если вы находитесь в зоне, где требуется задвижка, качественная задвижка будет очень выгодным вложением.

Мне всегда кажется немного отстающим, что большинство людей вкладывают гораздо больше денег в этикетку на своей одежде, чем в этикетку на сантехническом оборудовании и материалах. Эй, вы могли бы хорошо выглядеть, пока исправляете эту утечку!

Оба типа клапанов предназначены для ограничения и управления потоком, и вам нужен лучший тип клапана для вашего сантехнического проекта ради долговечности и предотвращения утечек. Позвоните в Royal Plumbing по телефону (361) 991–1002, если вам нужна дополнительная информация о клапанах или любой установке и ремонте водопровода.

Проходной клапан против шарового клапана: какой из них подходит для работы?

Сколько видов водопроводной арматуры вы можете назвать? Большинство людей могут не знать имен каких-либо
из них. Или, может быть, вы знаете одного или двух.

В сантехнике используется более 7 различных типов клапанов.

Два из них — шаровые краны и шаровые краны. Когда вы думаете о шаровом клапане и шаровом клапане, вы,
, можете подумать, что они почти идентичны. Но наш общий словарный запас в этом случае нас не подводит.

Продолжайте читать, чтобы узнать разницу между этими двумя частями оборудования.

Как работают запорные клапаны

Проходные клапаны в свое время использовались чаще, чем любые другие клапаны. В некоторых приложениях они
являются наиболее разумным выбором.

Проходные клапаны регулируют поток только в одном направлении. Если установить их задом наперед, уплотнители не прослужат
долго. И тогда клапан, конечно, выйдет из строя.

Как и другие клапаны, шаровой клапан открывается, чтобы пропустить поток, и закрывается, чтобы его остановить.Однако, в отличие от некоторых других моделей
, он также может регулировать поток с превосходной точностью.

Перчаточные клапаны имеют несколько особых преимуществ. У них более короткий ход для отключения, чем у задвижки
. И они закрываются более полно, чем задвижка.

Кроме того, вы можете найти их в разных стилях, каждый с разными приложениями. Кроме того, по мере износа деталей
их несложно обработать или восстановить поверхность.

У клапанов

есть и недостатки. У них гораздо больший перепад давления, чем у задвижек
, что означает некоторую потерю энергии.

Как работают шаровые краны

Шаровой кран имеет форму бусинки. Но отверстие в центре такого же размера, как и труба. Он имеет прокладки
по обе стороны от потока, чтобы обеспечить полное перекрытие.

Вы можете установить его как хотите. Независимо от того, какой конец вы выберете в качестве верхнего, одна четверть оборота
в одну сторону включает поток, а в другом — выключает.

Обычно они встречаются с прямой ручкой. Когда ручка параллельна трубе, клапан
открыт до упора.Когда вы находитесь под прямым углом к ​​трубе, вы перекрываете поток.

Эти клапаны обладают высокой прочностью. Они служат долго из-за того, что
требует небольшого движения, чтобы включить или выключить его.

Но есть и недостатки. С помощью шарового крана нельзя очень хорошо регулировать расход.
Как только они начинают открываться, они быстро достигают максимального расхода.

Проходной клапан против шарового клапана

Если у вас возникли проблемы с выбором, подумайте, сколько времени ваш клапан будет оставаться закрытым. Если вы планируете отключать устройство
на длительное время, выберите шаровой кран.

Если вам нужна жесткая регулировка расхода, шаровая задвижка выигрывает. Некоторые приложения включают системы охлаждения
, мазутные или паровые системы.

Шаровой кран отлично работает в системах высокого давления, таких как пожарные рукава. Они могут оставаться выключенными в течение
длительных периодов времени. Но они также должны работать каждый раз, когда кто-то их открывает и закрывает.

Используйте лучшие клапаны

Хотя мы можем думать о шарах и шарах как о похожих друг на друга, их соответствующие клапаны — нет.Их структура,
функции и применение шарового клапана против шарового клапана не может быть более различными.

Ничего страшного, если вы не знаете, какой клапан вам нужен. Свяжитесь с нами здесь, и мы сможем предоставить
вам клапаны высочайшего качества для вашей работы.

Шаровой кран

или задвижка: что лучше?

На рынке доступно множество промышленных клапанов. Различные типы промышленных клапанов работают по-разному. Некоторые регулируют поток средств массовой информации, а другие изолируют средства массовой информации.Другие контролируют направление СМИ. Они также различаются по дизайну и размерам.

Двумя наиболее распространенными клапанами, используемыми в промышленности, являются шаровые краны и задвижки. Оба, как известно, обеспечивают плотный запорный механизм. В этой статье будут сравниваться два клапана по различным факторам, таким как рабочие механизмы, конструкции, порты и тому подобное.

Что такое шаровой кран?

Шаровой кран является частью семейства четвертьоборотных клапанов. Для его открытия или закрытия достаточно поворота на 90 градусов.Конструкция шарового клапана имеет полый шар, который действует как диск, который пропускает поток среды. В основном для применений, не связанных с суспензией, шаровые краны также подходят для применений, требующих плотной отсечки.

Быстрое открытие и закрытие шара делает его важным в некоторых приложениях, где требуется изоляция среды. Шаровые краны обычно используются при низком давлении. Короче говоря, шаровые краны лучше всего подходят для контроля и управления средами с минимальным падением давления.

Что такое задвижка?

С другой стороны, задвижки относятся к семейству клапанов с линейным перемещением.Задвижка, также известная как ножевой или золотниковый клапан, имеет плоский или клиновой диск, который действует как задвижка. Этот затвор или диск контролирует поток жидкости внутри клапана. Задвижку лучше всего использовать, когда предпочтителен линейный поток среды с меньшим перепадом давления.

Это запорный клапан с дросселированием. Он предназначен больше для потока материала, чем для регулирования потока. Плоский диск задвижек, более подходящий для более толстых текучих сред, облегчает прорезание таких сред.

Задвижка также является частью семейства поворотных, поскольку колесо или привод необходимо повернуть, чтобы клин или диск открылись. В закрытом положении заслонка перемещается вниз и между двумя гнездами, расположенными в верхней части диска, а также в его нижней части, как показано на изображении выше.

Запорный клапан против шарового клапана: рабочий механизм

Как работает шаровой кран?

Шаровые краны имеют полую сферу, через которую проходит среда.Если вы посмотрите на поперечное сечение шарового крана ниже, то увидите, что операция осуществляется посредством поворота вала или штока на четверть оборота. Шток перпендикулярен шаровой части клапана.

Жидкость может проходить, когда шток находится под прямым углом по отношению к шаровому диску. Боковое движение средств массовой информации играет важную роль в механизме отключения. В шаровых кранах используется давление жидкости для воздействия на клапан или седло для обеспечения герметичного уплотнения, в зависимости от конфигурации шарового клапана.

Шаровые краны могут быть полнопроходными или уменьшенными. Полнопроходной шаровой кран означает, что его диаметр такой же, как у трубы. Это обеспечивает низкий рабочий крутящий момент и падение давления. Однако существуют также уменьшенные типы портов, в которых размер клапана на один размер меньше размера трубы.

Как работает запорный клапан?

Задвижки работают, поднимая задвижку или диск, чтобы позволить среде пройти через задвижку. Эти типы клапанов допускают только однонаправленный поток с небольшим перепадом давления.Часто можно встретить задвижки с маховиками. Маховик прикреплен к упаковке.

Существует два типа конструкции штока задвижки. Когда этот маховик вращается, шток поднимается во внешнюю среду и в то же время поднимает затвор. Другой вид задвижки — это задвижка без подъема. Он характеризуется тем, что шток ввинчивается в клин, таким образом подвергаясь воздействию среды.

Когда задвижка открывается, путь увеличивается. Путь потока не является линейным в том смысле, что среда может занимать пустоту, как показано на рисунке ниже.Если задвижка используется как дроссельная заслонка, она будет иметь неравномерный расход. Это вызовет вибрацию. Такая вибрация может вызвать повреждение диска.

Клапан направления потока

Шаровые краны и задвижки, как правило, двунаправленные. Это означает, что шаровые краны способны блокировать среду как со стороны входа, так и со стороны выхода. Проверьте иллюстрацию ниже.

Уплотнение клапана

Для шаровых кранов уплотнения могут быть фиксированными для конструкции с плавающим шаровым краном и могут быть плавающими для шарового клапана с цапфой.Поскольку шаровые краны часто используются в системах с низким давлением, учитывая характер их рабочего механизма, первичные уплотнения часто изготавливаются из ПТФЭ и других родственных материалов.

Хотя быстрое закрытие и открытие шарового клапана может быть полезным, это также может вызвать некоторые проблемы. Шаровые краны подвержены гидроударам или резкому скачку давления при закрытии клапана. Это условие повреждает седла шарового клапана.

Кроме того, гидравлический удар может увеличить давление внутри шарового крана.В приложениях, где могут возникнуть такие условия, например, в горючих материалах, есть аварийное уплотнение седла, часто сделанное из металла. Это второй барьер в условиях, когда эластомерное уплотнение повреждается в условиях высокого давления. Для сброса давления в шаровых кранах может быть установлен сброс давления.

Задвижки

минимизируют падение давления при полном открытии. Это достигается за счет использования полнопроходной конструкции порта. Это означает, что размер клапана равен размеру трубы.Именно эта характеристика задвижек дает им преимущество перед шаровыми кранами. Гидравлические удары в задвижках не возникают.

Обратной стороной задвижки является то, что в отсечке часто возникает перепад высокого давления. Трение может вызвать износ седла и диска.

Различия в конструкции клапана и конструкции

Основным отличием шаровых кранов от задвижек является их конструкция, даже если они работают одинаково.

Для шаровых кранов среда свободно движется.Помимо этого, конструкция шарового клапана позволяет ему прослужить дольше даже после интенсивного использования. Конечно, следует также учитывать тип материала, из которого он изготовлен.

Хотя шаровые краны не обеспечивают точного управления, их способность герметичного закрытия является одной из лучших для применений с низким давлением. В этом отношении шаровые краны надежны. Низкие потери давления — еще одно качество шаровых кранов. Однако из-за возможности поворота шаровых кранов на четверть оборота они занимают больше места.

С другой стороны, задвижка

использует маховик для открытия или закрытия диска. Корпус клапана намного тоньше, поэтому требуется лишь узкое пространство. В отличие от шаровых кранов, задвижки предлагают более совершенное управление, так как они имеют возможность дросселирования. Он может не иметь возможности быстрого отключения и включения, но он может контролировать не только поток среды, но и ее давление.

Материал клапана

Шаровые краны:

  • — Нержавеющая сталь
  • — Латунь
  • — бронза
  • — Хром
  • — Титан
  • — ПВХ (поливинилхлорид)
  • — ХПВХ (хлорированный поливинилхлорид)

Задвижки:

  • — Чугун
  • — Литая углеродистая сталь
  • — Ковкий чугун
  • — Нержавеющая сталь бронзового цвета
  • — Легированная сталь
  • — Кованая сталь

Заявка

Шаровые краны часто используются в приложениях, где требуется меньший диаметр, который может быть до DN 300 или трубы диаметром 12 дюймов. С другой стороны, задвижки часто используются в приложениях, где требуются некритические услуги, и утечки не являются главным приоритетом.

Задвижка

  • — Нефтегазовая промышленность
  • — Фармацевтическая промышленность
  • — Обрабатывающая промышленность
  • — Автомобильная промышленность
  • — Морская промышленность

Шаровой кран:

  • — Береговая газовая промышленность
  • — Береговая нефтехимическая промышленность

Резюме

У шаровых кранов

есть свои преимущества и недостатки, как и у задвижек.Понимание того, как работает каждая функция, и знание того, подходит ли такой клапан для приложения, должно быть приоритетом. Свяжитесь с нами, и мы бесплатно предоставим вам оценку клапана.

Разница между шаровым краном и дроссельной заслонкой

Шаровые краны и дроссельные заслонки имеют много общего. Оба клапана — четвертьоборотные, что позволяет легко открывать их. Оба они довольно популярны благодаря простоте конструкции и невысокой стоимости. Из-за этих факторов может быть сложно выбрать, какой из них лучше всего подходит для вас.В этой статье вы узнаете разницу между шаровым краном и дроссельной заслонкой, чтобы сделать правильный выбор.

Шаровой кран

Шаровой кран характеризуется сферическим диском, заключенным в шарообразный корпус клапана. Этот сферический диск является полым, и при повороте рычага или маховика только на 90 градусов он открывается, чтобы пропустить носитель, или закрывается, чтобы предотвратить это. Известно, что шаровые краны имеют низкие перепады давления.

Дроссельная заслонка

Дроссельная заслонка представляет собой компактный клапан с дискообразным диском, который действует как барьер, когда диск закрыт.Кроме того, этот клапан открывается всего на четверть оборота. Дроссельная заслонка, используемая в системах с низким давлением и низкотемпературным потоком, также легкая и имеет небольшие габаритные размеры. Механизм работы Buttefly клапана также отличается от шарового клапана. Ниже приведены основные различия между двумя клапанами.

Шаровой кран и дисковый затвор

Источник: https: //www.quora.com

Application

Эффективность герметизации влияет на то, как эти клапаны используются в сфере обслуживания. Поскольку шаровые краны обеспечивают лучшее уплотнение, их можно использовать в критических приложениях, где проблема загрязнения является приоритетной. Кроме того, шаровые краны хорошо подходят для газовых применений, особенно для клапанов низкого давления. Шаровой кран имеет широкий спектр классов ANSI. Он также может выдерживать очень низкие температуры, например, в криогенной промышленности.

С другой стороны, поворотные дисковые затворы более рентабельны и не занимают слишком много места на заводе. Они используются в системах водоснабжения, где необходимо контролировать поток среды.Поскольку их строительство более экономично, эти клапаны используются в крупномасштабных проектах.

Поставщики дроссельных заслонок часто следуют стандарту ANSI Class 150. Это означает, что клапаны могут выдерживать давление до 285 фунтов на кв. Дюйм в диапазоне температур от -200F до 1000F.

Функция

Шаровые краны используются только для изоляции. Шаровые краны известны своей герметичной отсечкой. Редко вы увидите шаровой кран, используемый в качестве регулирующего клапана, потому что мягкие эластомерные седла легко повреждаются в этом состоянии.

Когда шаровой кран открыт, детали клапана очень мало сталкиваются, следовательно, возникает небольшой перепад давления. Эти клапаны точны при использовании в системах с высоким давлением. Нет необходимости в схеме выравнивания давления для выравнивания внутреннего давления.

Дроссельные заслонки могут действовать как запорные и регулирующие клапаны. Но они не обеспечивают герметичное перекрытие. Чтобы этот клапан был отличным дроссельным клапаном, ему необходимо, чтобы среда двигалась медленно, чтобы избежать трения, вызванного высокой скоростью среды.

Кроме того, при открытой дроссельной заслонке наблюдается значительный перепад линейного давления. Диск всегда находится в контакте с носителем во время движения. Это приводит к изменению давления.

Для больших дисковых затворов может быть установлен байпасный клапан для компенсации баланса давления. Кроме того, для больших дроссельных заслонок может потребоваться пневматическое или электронное управление, поскольку эти клапаны трудно открыть вручную.

Конструкция

Шаровой кран имеет полый сферический диск внутри корпуса клапана.Шаровой кран Дроссельный клапан имеет тонкий диск с относительно тонким корпусом.

Заключение

Затворы и поворотные дисковые затворы недороги, практичны и служат долго. Какой выбрать, зависит от характера ваших проектов. Дроссельные заслонки в Америке тоже хорошего качества и тоже могут быть рассмотрены некоторыми хорошими производителями. Обратитесь к надежному производителю клапана за помощью при выборе правильного типа клапана. Или вы также можете найти великих производителей в этом полном руководстве производителей клапанов в Китае.

В ЧЕМ РАЗНИЦА: КЛАПАНЫ — ШАРИКОВЫЕ, ЗАДВИЖНЫЕ И ПРОФИЛЬНЫЕ КЛАПАНЫ?

Клапан используется для управления потоком жидкостей и газов. А шаровые, задвижки и запорные клапаны используются для управления потоком жидкостей. Эти клапаны во всех формах используются для создания водных путей, и поэтому важно понимать различия и их использование.

ШАРОВЫЕ КЛАПАНЫ

Шаровой кран, сделанный из цельных элементов, обеспечивает высокую долговечность и способность безупречно функционировать даже после длительного простоя.У него есть сфера из латуни, нержавеющей стали или хромированной латуни, встроенная в канал. Сверху сферы прикреплен рычаг, который может двигаться только на четверть оборота. Когда уровень расположен параллельно трубе, сфера позволяет воде течь. Когда рычаг расположен перпендикулярно трубам, твердая сфера блокирует поток воды. Расход воды регулируется перемещением рычага от 0 до 90 градусов по отношению к трубе, к которой он прикреплен.

С другой стороны, у вас есть возможность частично пропускать воду по трубам, удерживая рычаг между двумя пределами, но из-за давления воды водопроводные трубы могут деформироваться.

Преимущество этого типа клапанов в том, что вы можете легко и быстро открыть или закрыть его. Однако гидравлический удар по сфере и стенкам трубы все время, за исключением случаев, когда она полностью открыта для направления воды.

ПРОФИЛЬНЫЙ КЛАПАН

Проходной клапан — это клапаны с колесом, которые при включении уменьшают поток воды через трубопровод с помощью набора неподвижных кольцевых седел в сферическом корпусе. Проходные клапаны содержат сферическую область, разделенную на 2 половины отверстием, образующим седло.К этому седлу можно прикрутить заглушку с помощью колеса, которое может контролировать поток воды или полностью его останавливать.

Трудно понять, открыт или закрыт запорный клапан, особенно если он частично открыт. Кроме того, им нельзя управлять одной рукой, как в случае с шаровым краном.

ЗАДВИЖКИ

Запорные клапаны используются для управления потоком жидкости и обычно приводятся в действие поворотом колеса, а заслонка перемещается вверх и вниз. Когда колесо поворачивается, чтобы опустить заслонку, и она достигает самого нижнего положения, оно блокирует поток воды.Когда колесо вращается в обратном направлении, заслонка находится в самом верхнем положении, и вода может течь беспрепятственно.

Это довольно легко понять, какое положение ворот, глядя на восходящие стебли, которые являются частью задвижек. Если штоки поднимаются и видны, это означает, что задвижка открыта, а когда штоки не видны, это означает, что клапан закрыт.

Задвижки остаются в контакте с проточной водой и, следовательно, очень подвержены коррозии и впоследствии перестают работать и в конечном итоге ломаются.Поскольку он работает медленно, вероятность гидравлического удара незначительна. Его следует использовать как в открытых, так и в закрытых условиях, при частичном хранении он может быть поврежден давлением воды и вибрацией.

Шаровые краны с полным проходом

против стандартного порта

Полнопроходные шаровые краны практически не оказывают сопротивления потоку через клапан

Краткое описание: Путь потока через корпус клапана с полным проходом имеет тот же размер, что и поток, входящий в клапан и покидающий его через его трубки или соединения труб.Клапаны со стандартным портом имеют в целом меньшие размеры с соответствующим сужением внутри корпуса клапана.

Введение
Вопросы о различиях между полнопроходными или полнопроходными клапанами и стандартными клапанами возникают у нас довольно часто. Я постараюсь ответить на некоторые из них в этом посте. Я добавил некоторую связанную информацию в виде краткого списка часто задаваемых вопросов. Эти часто задаваемые вопросы должны помочь с некоторыми техническими проблемами и словарным запасом. Я намерен дать описание различий между шаровыми кранами со стандартным и полным отверстием, а также обзор миниатюрных кранов с шаровыми кранами.


Что такое шаровой кран?
Как правило, клапаны — это устройства, используемые для управления потоком газов или жидкостей через закрытую систему труб или трубопроводов. Когда клапан полностью открыт, поток через клапан может быть относительно беспрепятственным. Поток прекращается, когда клапан полностью закрыт.

Шаровой кран состоит из корпуса клапана с вращающимся в нем шариком. Этот шар или сфера имеет отверстие или отверстие в центре. Ручка на шаровом клапане открывает клапан, когда он поворачивает шар для совмещения с трубой или трубкой таким образом, что он указывает в том же направлении, что и труба.Это позволяет потоку проходить через него. Рукоятка клапана также может поворачивать шар так, чтобы отверстие находилось под прямым углом или 90 градусов к потоку. Это закрывает шаровой кран.

Подробнее о шаровых кранах с полным проходом

Шаровые краны прочные, прочные и надежные. Они надежно закрываются даже после длительного простоя. Эти качества делают их отличным выбором для запорных и регулирующих устройств. Шаровые краны не могут обеспечить точную регулировку потока или дросселирование. Для этих ситуаций больше подходят запорные, проходные или игольчатые клапаны.

Что такое полнопроходной или полнопроходной шаровой кран?

  • Имеет прямой путь потока
  • Практически не оказывает сопротивления потоку
  • Путь потока через клапан не сужается изнутри

Внутренний диаметр трубы, входящей в полнопроходной клапан, равен диаметру пути потока через корпус клапана и наружу через другую сторону клапана. Большинство полнопроходных клапанов представляют собой двухходовые шаровые краны на четверть оборота.

Узнайте больше о полнопроходных шаровых кранах ISM из нержавеющей стали и латуни

Что такое шаровой кран со стандартным или стандартным отверстием?

  • Имеет прямой путь потока
  • Ограничение потока приводит к падению давления
  • Путь потока через клапан сужается изнутри

Корпус клапана со стандартным отверстием имеет примерно тот же диаметр, что и труба, входящая в и выходящая из нее. Рабочая часть клапана — шарик внутри корпуса клапана. Поскольку рабочая часть клапана входит в корпус клапана, отверстие в шаре клапана меньше диаметра соединительной трубы клапана.

Ниже приведены некоторые часто задаваемые вопросы, относящиеся к основам работы с клапанами, шаровым клапанам и советам по выбору

Что такое порты клапана?
Под портами клапана обычно понимаются соединения, которые переносят поток жидкости или газа в клапан и от него.


Что такое двухходовой клапан?
Двухходовой клапан — это любой тип клапана с двумя портами или отверстиями. Отверстия обычно называют входным и выходным портами соответственно. Двухходовые клапаны используются для основных двухпозиционных и закрытых приложений, но их также можно использовать для более сложного управления потоком. Шаровые краны — это тип двухходового клапана.


Почему так много шаровых кранов со стандартным отверстием или отверстием?

  • Более компактная конструкция
  • Сделать проще и дешевле

Причина, по которой в большинстве шаровых кранов используются стандартные отверстия, заключается в том, что эта конструкция относительно компактна. При выборе клапана нередко ограниченное пространство становится решающим фактором. Клапаны со стандартным отверстием также требуют меньше материала для изготовления корпуса клапана. Более высокие затраты на материалы и производство могут быть значительными, если в качестве материала корпуса используется нержавеющая сталь или хастеллой.


Что такое четвертьоборотный клапан?

  • Шаровые краны часто называют четвертьоборотными клапанами
  • Четвертьоборота ручки клапана достаточно, чтобы полностью открыть или полностью закрыть четвертьоборотный клапан

Для многооборотных клапанов требуется несколько оборотов ручки, чтобы полностью открыть или закрыть клапан.Патрубки снаружи домов — хороший пример многооборотного клапана.

Модульные обратные клапаны

Мы подняли подпружиненные обратные клапаны на совершенно новый уровень. Смешайте и сопоставьте британские и метрические соединения. Посмотреть видео.


Почему шаровые краны так широко используются?

  • Быстрое открытие и закрытие
  • Доступен в многопортовом исполнении
  • Меньше и легче задвижек
  • Подходит как для чистого, так и для илистого потока
  • Обеспечивают герметичное перекрытие потока
  • Разнообразие конструкций и материалов шаровых кранов обеспечивает гибкость выбора
  • Обеспечивает надежную работу как при высоком давлении, так и при высоких температурах
  • Усилие, необходимое для закрытия шаровых кранов, меньше, чем для задвижек или шаровых кранов того же размера

Шаровые краны плохо подходят для регулирования потока.Это связано с тем, что в шаровых клапанах используется относительно мягкое седло клапана кольцевой формы для создания плотного уплотнения. Когда они частично открыты, давление прикладывается только к части седла клапана. Это может вызвать деформацию седла клапана и снизить его способность обеспечивать хорошее уплотнение, что приведет к утечке.

Другая причина, по которой шаровые краны не подходят для регулирования потока, заключается в том, что они создают турбулентность и возможную кавитацию при таком использовании. Турбулентность и кавитация снижают скорость потока, увеличивают шум и вибрацию и даже могут повредить клапаны и трубопроводы.


Что такое турбулентность потока?
Перепад давления на клапане может вызвать турбулентный или нерегулярный поток на выходной стороне клапана.

Условия системы и конструкция клапана могут увеличивать или уменьшать турбулентный поток. Как правило, всегда будет некоторый турбулентный поток на выходе из шарового клапана со стандартным отверстием, особенно когда он просто открывается и только что закрывается.


Что такое кавитация?
Поток создает перепад давления на клапане.Быстрое падение давления на клапане может вызвать кавитацию. Кавитация — это быстрое образование и схлопывание пузырьков пара в жидкости. Когда это происходит, коллапс этих крошечных пузырьков пара может разрушить материал клапана и трубы вокруг них. Это видео из Института энергетических технологий IET Университета прикладных наук HSR в Рапперсвиле в Швейцарии дает подробное объяснение.

Перепад давления на клапане больше для стандартного шарового клапана, чем для полнопроходного клапана.Полнопроходные шаровые краны обычно имеют небольшой перепад давления на клапане или его отсутствие.


Какой размер отверстия клапана?
Размер отверстия клапана — это размер отверстия в шаре, рабочей части шарового крана. Разница между стандартным и полнопроходным шаровым краном напрямую связана с размером шара и его внутренним диаметром. Размеры полных отверстий совпадают с внутренними диаметрами портов клапана и используемой трубы. Размер отверстия стандартного порта примерно такой же, как у трубы следующего меньшего размера.


Пример, чтобы прояснить это
Диаметр отверстия полнопроходного шарового клапана 3/4 дюйма составляет 3/4 дюйма. Отверстие в шаровом клапане со стандартным отверстием размером 3/4 дюйма составляет 1/2 дюйма. Это связано с тем, что шары в клапанах со стандартным отверстием имеют размер, пропорциональный их корпусам клапана и размеру отверстия. На практике это делает диаметр отверстия стандартного шарового крана 3/4 дюйма примерно таким же, как внутренний диаметр трубы 1/2 дюйма, следующего меньшего размера.


Что такое пропускная способность и как она связана с потоком?
Жидкости и газы легко перетекают из одного места в другое с относительно небольшой силой. Измерение расхода газов немного сложнее, чем измерение расхода жидкости, поскольку газы можно сжимать. Однако обычно поток или производительность системы — это объем жидкости или газа, который может пройти через нее за заданный промежуток времени.


Что такое коэффициент расхода (C V )?
Коэффициент расхода или C V — это мера сопротивления потоку любой данной части жидкостной системы. Он используется для расчета длины прямой трубы, равной сопротивлению потоку, создаваемому коленом, клапаном или любым другим элементом, который влияет на поток из-за трения, турбулентности или ограничения потока.

Высокий коэффициент расхода означает низкое сопротивление потоку, а низкий коэффициент расхода означает высокое сопротивление потоку.

Полнопроходной шаровой кран имеет низкое гидравлическое сопротивление (высокий коэффициент расхода), примерно такое же, как у прямого отрезка трубы. Это означает, что полнопроходной шаровой клапан вызывает очень небольшой перепад давления на клапане.Путь потока через шаровой кран со стандартным отверстием уже с более высоким сопротивлением потоку (более низкий коэффициент расхода). Это сопротивление потоку вызывает большее падение давления на клапане.

В Википедии есть краткое, но подробное объяснение коэффициента расхода . В качестве плюса он включает версию с метрической системой, коэффициент текучести. Более технически мыслящие из нас здесь, в ISM, неравнодушны к The Engineering ToolBox версии , потому что он включает онлайн-калькуляторы для воздуха, газов и классов пара.


Заключение
Вот так, вы сделали. Как и я, вы, вероятно, просто прочитали вступление и просмотрели остальное. Как бы вы ни решили заняться этим проходом, я надеюсь, что вы получите от него некоторую полезную информацию. Я надеюсь, что вы также найдете краткий FAQ, к которому можно вернуться. Быстрое и простое объяснение шаровых кранов со стандартным отверстием и полнопроходного клапана, а также введение в конструкцию шарового крана.

ISM гордится нашим обширным выбором миниатюрных шаровых кранов , , поэтому я приглашаю вас потратить некоторое время на просмотр раздела миниатюрных клапанов в нашем каталоге.Вы можете быть удивлены тем, насколько широк наш выбор шаровых кранов.

Об авторе

Стивен К. Уильямс, бакалавр наук, технический писатель и специалист по входящему маркетингу в Industrial Specialties Manufacturing (ISM), поставщике миниатюрных пневматических, вакуумных и вакуумных устройств по стандарту ISO 9001-2015. компоненты гидравлической системы для OEM-производителей и дистрибьюторов по всему миру.Он пишет на технические темы, связанные с миниатюрными пневматическими и жидкостными компонентами, а также на темы, представляющие общий интерес для ISM.


«Вернуться на главную страницу блога

Разница между шаровым краном и дисковым затвором

Самая большая разница между санитарным шаровым краном и санитарным дроссельным клапаном состоит в том, что открывающий и закрывающий элемент дроссельного клапана представляет собой пластину, а открывающий и закрывающий элемент шарового крана представляет собой шар.Пластина клапана дроссельной заслонки и стержень клапана шарового клапана вращаются вокруг своей оси. Пластина задвижки перемещается по оси в подъемном движении. Дроссельная заслонка и задвижка могут регулировать поток через отверстие; с помощью шарового крана добиться этого непросто.

Поворотный затвор

отличается относительно быстрым открытием и закрытием, простой конструкцией и невысокой стоимостью. Но герметичность и несущая способность у него не очень хорошие. Характеристики шарового крана аналогичны характеристикам задвижки.Но добиться большого диаметра сложно из-за ограничений по размеру и сопротивлению открытию и закрыванию.

Конструктивный механизм дроссельной заслонки делает ее особенно подходящей для производства клапанов большого диаметра. Дроссельная заслонка дроссельной заслонки устанавливается в диаметральном направлении трубопровода. В цилиндрическом канале корпуса дроссельной заслонки дисковая дроссельная заслонка вращается вокруг оси. Угол поворота составляет от 0 до 90 градусов.Когда он достигает 90 градусов, клапан находится в полностью открытом состоянии. Его конструкция проста, стоимость невысока, диапазон регулировки относительно велик. Шаровой кран обычно подходит для жидкости и газа, не содержащего твердых частиц. Его потеря давления жидкости небольшая, герметичность хорошая, стоимость высока. Для сравнения: уплотнение шарового клапана лучше, чем у дроссельной заслонки. Герметизация шарового крана осуществляется путем надавливания седла клапана на сферу в течение длительного времени. По сравнению с полушаровым краном шаровой кран изнашивается быстрее.Уплотнение шарового крана обычно выполняется из гибких материалов, которые трудно использовать в трубопроводах с высокой температурой и высоким давлением. Уплотнение дроссельной заслонки выполнено на основе резины. По сравнению с полушаровым краном, шаровым краном и задвижкой, его характеристики уплотнения из твердого металла далеки от хороших. После длительного использования седло полушарового клапана будет иметь небольшой износ. Мы можем продолжать использовать его через настройку. В процессе открытия и закрытия шток клапана должен повернуться только на 90 градусов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
