Отопление дома теплом земли: Геотермальное отопление грунтовыми водами: за и против

Содержание

Геотермальное отопление дома теплом земли

Для обеспечения частного дома теплом традиционно используются агрегаты, работающие на электричестве, твердом, газовом или жидком топливе. В последние десятилетия в качестве альтернативного источника тепловой энергии используют солнечные коллекторы и тепло земных недр. Обогрев дома с помощью тепла земли называется геотермальным отоплением дома.

Геотермальное отопление дома за счет энергии земли

Отопление от земли пользуется растущим спросом, поскольку стоимость привычных энергоносителей неуклонно повышается, а запасы ископаемого топлива при этом сокращаются. Вложение денег в земляное отопление загородного коттеджа достаточно выгодно с учетом экономических перспектив и существенной экономии средств на автономное теплоснабжение в отопительный период.


Принцип работы теплового насоса

Однако, установки для кондиционирования воздуха имеют ограниченную работоспособность — они не могут функционировать при температуре ниже -5°C. А геотермальная система способна обеспечить обогрев дома независимо от температуры воздуха на поверхности. Это связано с тем, что в той среде, откуда она забирает тепловую энергию, естественным образом поддерживаются стабильные температурные условия.

Устройство геотермальной отопительной системы

Геотермия (наука о тепловом состоянии Земли) сделала возможным практическое применение тепловой энергии, которую земная кора получает от раскаленной магмы в центре планеты.

Специально разработанный тепловой насос для отопления дома устанавливается на поверхности, а в грунте или на дне водоема монтируется теплообменник. Тепловая энергия «выкачивается» на поверхность и позволяет нагреть теплоноситель в контуре отопления дома или объекта нежилого назначения.

Как происходит процесс обогрева

Геотермальное отопление частного дома — экономически эффективный вариант. Если использовать энергию земли для отопления дома, то на каждый киловатт электроэнергии, необходимой для работы оборудования, приходится от 4 до 6 кВт полезной тепловой энергии, полученной из недр планеты.

В сравнении с функционированием кондиционера увидим, что при его эксплуатации на получение 1 кВт тепловой энергии требуется затратить более 1кВт электроэнергии. Это связано с неизбежными потерями на преобразование одной энергии в другую и т.д.

Отапливать жилой дом за счёт тепловой энергии земных недр очень выгодно, но период окупаемости оборудования и затрат на монтаж займет определенное время.

Использование тепла земли для отопления дома не требует установки традиционного котла для нагрева теплоносителя.

В данном случае система состоит из трех составляющих:

  • контур нагревания — геотермальный источник тепловой энергии;
  • отопительный контур внутри дома — низкотемпературный радиаторный либо напольный;
  • насосная станция — тепловой насос для перекачивания в отопительный контур тепловой энергии из контура нагревания в толще грунта или под водой.

Геотермальная система отопления может применяться также для обогрева теплиц, вспомогательных построек, воды в бассейне, садовых дорожек и т. д.

Оборудование для обустройства геотермального отопления

Геотермальное оборудование для глубинной отопительной системы позволяет аккумулировать извлеченную из окружающей среды тепловую энергию и передавать ее теплоносителю в отопительном контуре.

Список оборудования для обогрева с помощью тепла земли включает:

  • Испаритель. Устройство располагают на глубине, и оно служит для поглощения находящейся в геотермальных водах или грунте тепловой энергии.
  • Конденсатор. Позволяет довести температуру антифриза до необходимой для функционирования системы величины.
  • Тепловой насос. Обеспечивает циркуляцию антифриза в контуре нагревания, контролирует работу геотермальной установки.
  • Буферный бак — емкость для сбора нагретого антифриза. Позволяет передавать тепловую энергию земных недр теплоносителю. Бак, через который проходит теплоноситель, оборудован теплообменником в виде змеевика. По нему, отдавая тепло, движется нагретый антифриз.
Схема устройства теплового насоса

Монтаж системы

Геотермальное отопление загородного дома на этапе обустройства требует солидных денежных вложений. Высокая итоговая стоимость системы во многом обусловлена большим объемом земельных работ, связанных с монтажом контура нагревания.

С течением времени финансовые затраты окупаются, поскольку используемая в отопительный сезон тепловая энергия извлекается из земных глубин с минимальными затратами электроэнергии.

Монтаж горизонтального теплообменника геотермальной системы отопления

Для обеспечения отопления дома теплом земли необходим монтаж системы:

  • основная часть должна располагаться под землей или на дне водоема;
  • в самом доме устанавливается только достаточно компактное оборудование и прокладывается контур радиаторного или напольного отопления. Оборудование, расположенное внутри дома, позволяет регулировать уровень нагрева теплоносителя.
Как выглядит геотермальное оборудование в доме

При проектировании отопления за счет тепла земли, необходимо определиться с вариантом монтажа рабочего контура и типом коллектора.

Различают два типа коллекторов:

  1. Вертикальный — погружается в грунт на несколько десятков метров. Для этого на небольшом расстоянии от дома требуется пробурить некоторое количество скважин. В скважины погружается контур (самый надежный вариант — трубы из сшитого полиэтилена).

  2. Недостатки: Большие финансовые затраты на бурение в грунте нескольких скважин глубиной от 50 метров.

    Преимущества: Подземное расположение труб на глубине, где температура грунта отличается стабильностью, обеспечивает высокую эффективность работы системы. Кроме того, вертикальный коллектор занимает небольшую площадь земельного участка.

  3. Горизонтальный. Использование такого коллектора допускается в регионах с теплым и умеренным климатом, так как глубина промерзания грунта не должна превышать 1,5 метров.

  4. Недостатки: Необходимость использования большой площади участка (основной недостаток). Этот участок земли после укладки контура невозможно использовать под сад или огород, так как система работает с выделением холода при транспортировке хладагента, из-за чего корни растений будут перемерзать.

    Преимущества: Более дешевые земельные работы, которые можно даже выполнить своими силами.

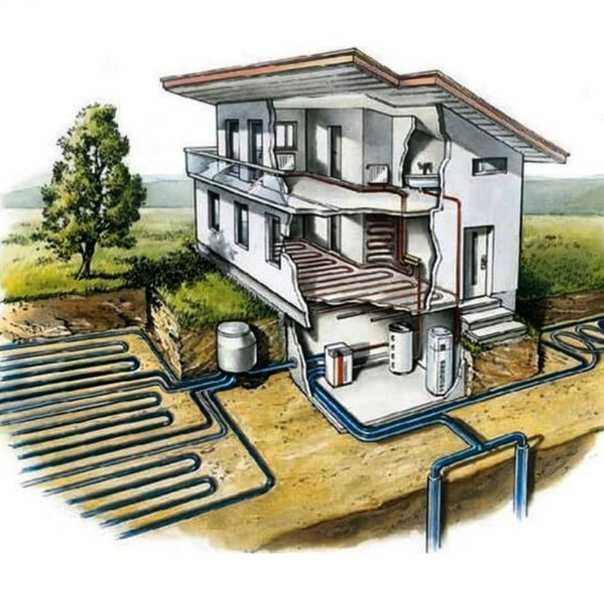

Горизонтальный и вертикальный тип коллектора

Геотермальную энергию можно добывать, если уложить на дне непромерзающего водоема горизонтальный геотермический контур. Однако, это сложно осуществить на практике: водоем может быть расположен за пределами частной территории и тогда установку теплообменника нужно будет согласовывать. Расстояние от отапливаемого объекта до водоема должно составлять не более 100 метров.

Важно! Температура окружающей коллектор среды не должна опускаться ниже +5°C. Контактирующую с промерзающим грунтом верхнюю часть коллектора нужно защитить термоизоляцией для избежания потерь тепловой энергии.

Преимущества и недостатки

Отопление энергией земли имеет целый ряд преимуществ:

  • Эффективность. По сравнению с расходами на электричество для работы теплового насоса система позволяет получить в несколько раз больше тепловой энергии.
  • Экологичность. Данный вид отопления экологически полностью безвреден, отсутствуют выбросы в атмосферу.
  • Безопасность. Нет необходимости использовать какое-либо топливо, химические средства и т.д., нет угрозы взрыва или возгорания оборудования.
  • Минимальная потребность в техподдержке. Правильно смонтированная система способна проработать без какого-либо вмешательства не менее 30 лет.
  • Экономичность. В ходе эксплуатации отсутствуют затраты на ремонт, что позволяет окупить монтаж отопления в течение 5-8 лет.
  • Отсутствие необходимости контролировать работу системы.
  • Низкий уровень шума при работе оборудования.
  • Неисчерпаемость источника тепловой энергии, не требуется закупать и хранить энергоноситель.
Экологичность использования тепловой энергии недр

К недостаткам можно отнести:

  • изначально высокие расходы на оборудование;
  • необходимость вести сложные буровые работы на участке для монтажа вертикального контура или портить ландшафт подготовкой траншей для горизонтального теплообменника.

В умеренном климате геотермальные установки доказали свою эффективность. В северных же регионах данный вид отопления подходит для домов небольшой площади (до 200 м2).

Разобравшись, как работает система и из каких частей стоит, можно определить возможность ее монтажа на собственном участке. Преимущественно отопление из земли обустраивают на этапе строительства дома — в этом случае проще вести земляные работы, так как планировка участка и создание ландшафтного дизайна еще впереди.

Видео по теме:

Новость отредактировал: Igor — 10-08-2020, 16:15
Причина: заявка

обогрев загородного дома за счёт тепла земли современные способы и технологии

В современном мире практически каждый владелец частного дома мечтает о том, чтобы его жилище было действительно комфортным в любой сезон: летом в здании было немного прохладно, а вот в зимнюю стужу — тепло.

Сегодня существует огромное количество видов топлива для обогрева домов – это дрова, электроэнергия, торф, газ и уголь, а также геотермальное отопление загородного дома.

Стоит отметить, что оборудование, которое может работать на газе, угле, торфе и прочем горючем материале нельзя отнести к безопасным для окружающей среды. Вред от таких видов отопления очевиден.

К тому же стоимость топлива постоянно возрастает. Сегодня многие потребители желают применять для отопления частного дома использовать тепло, полученное из земли.

Содержание

  • 1 Современный вид отопления

  • 2 Как отопить загородный дом с помощью природы?

  • 3 Принцип работы геотермальных систем

    • 3.1 Оборудование, которое не займет много пространства.

  • 4 Преимущества геотермального отопления

    • 4.1 Экономия площади при монтаже тепловых насосов

Современный вид отопления

Достоинства геотермального отопления – это экономность, экологичность, чистота и безопасность

Пользователи уверены в том, что именно газовое отопление частного дома является наиболее оптимальным вариантом, однако стоит обратить внимание на некоторые, весьма отрицательные, качества. Недостатки такой системы отопления «налицо».

Установить именно такой обогрев в принципе невозможно, если к дому или коттеджу не была проведена газовая магистраль. Монтаж самой газовой установки требует практически постоянного обслуживания и строгого исполнения всех норм безопасности.

Владельцы к тому же должны иметь и специальные разрешения на такой вид обогрева помещения.

Наиболее оптимальным решением проблемы обогрева загородного дома или просто частного коттеджа считается геотермальное отопление.

Практически ежедневно число пользователей, которые убедились в эффективности данной системы и теперь применяют ее, растет очень быстро.

Обогрев такого типа имеет огромное количество преимуществ. Одним из наиболее значительных достоинств считается экономность данной системы отопления, а также ее экологичность, чистота и безопасность.

Как отопить загородный дом с помощью природы?

В последние годы некоторые потребители стали осуществлять отопление дома теплом земли. Сегодня многих интересует такой вопрос: «Что же из себя представляет геотермальная установка?».

Сама конструкция и схема работы данной системы достаточно сложная для восприятия и понимания, поэтому для большей ясности стоит привести пример.

Геотермальная система отопления в некотором роде работает по принципу холодильника, только наоборот. Роль морозильника в данной схеме играет испаритель, что находится очень глубоко под землей.

В виде медного змеевика выполнен конденсатор, который применяется для доведения воздуха или же воды до нужной температуры. Стоит отметить, что температура испарителя, которая находится под землей, является существенно ниже, чем над самой поверхностью.

Производители подобных систем отопления смело заявляют, что температура колеблется в таком диапазоне как 5-8 градусов Цельсия. Сегодня отопление от земли – это проверенная практика, которая становится все более популярной в разных уголках страны.

Именно благодаря использованию надежных и прочных компрессоров, а также других инновационных технологий рефрижераторных систем, появилась возможность создавать необычные и уникальные в своем роде способы получения «некачественного тепла», которое на поверхности земли можно преобразовать в «качественное тепло» и в дальнейшем беспрепятственно применять в геотермальном отоплении загородного дома.

Эффективность подобной системы отопления доказана специалистами, поэтому есть все основания для начала промышленного производства основного элемента такого способа обогрева помещения — тепловых насосов.

Принцип работы геотермальных систем

Принцип действия теплового насоса. Нажмите для увеличения.

Отопление за счет тепла земли — это уже давно не миф, а распространенная практика.

Геотермальные системы отопления могут работать по принципу физической передачи тепловой энергии от окружающей среды к хладагенту.

Подобный процесс наблюдается и в работе обычного холодильника.

Больше чем 75% всего объема тепла, которое может выделяться при работе системы, исполняющей отопление дома теплом земли, являет собой энергия окружающей среды.

В дальнейшем она накапливается, и далее поступает в жилые комнаты и другие помещения коттеджа или загородного дома.

Эксперты обращают внимание на то, что именно такой вид энергии имеет удивительную способность к самовосстановлению, поэтому геотермальная система отопления не наносит абсолютно никакого вреда или ущерба энергетическому или же экологическому балансу окружающей среды и нашей планете.

Система отопления имеет одно важное достоинство – она является абсолютно безопасной для использования.

Оборудование, которое не займет много пространства.

Отопление частного дома теплом земли стало активно внедряться совсем недавно. Основной причиной возникновения таких систем отопления для частных домов специалисты называют энергетические кризисы, которые нередко появлялись в 70-х годах 20-го столетия.

Поначалу отопление энергией земли считалось роскошью, поэтому только самые богатые и элитные семьи могли позволить себе абсолютно инновационную систему отопления дома.

Далее, в связи с активным развитием науки, техники и появлением совершенно новых технологий, геотермальные системы обогрева приобретали все большее распространение, а стоимость их монтажа и обслуживания – снижалась.

Тепловой насос занимает достаточно мало места в Вашем доме. Нажмите для увеличения.

Сегодня небольшая семья даже со средним достатком может позволить себе установить систему для обогрева дома без серьезного нарушения своего семейного бюджета. Современное геотермальное оборудование качественно улучшено и модернизировано.

Усовершенствование систем происходит и по сей день, так как создание новых агрегатов приводит к уменьшению расхода энергии и большей экономии.

На качественно новом уровне осуществляется функционирование подобных отопительных систем, ведь новое и необычное топливо, такое как энергия земли, используется для кондиционирования, и обогрева частного дома.

Отопление частного дома теплом земли пользуется популярностью во всех уголках планеты.

Ведь именно такая энергия может создавать уютные, комфортабельные и оптимальные условия для жизни каждого человека, не загрязняет окружающую среду вредными и негативными веществами, как это происходит во время сгорания торфа, угля или газа.

Геотермальное отопление может легко работать и обходиться без любых процессов сгорания, поэтому владельцам не стоит беспокоиться о таком вопросе, как возгорание и взрыв системы, она полностью безопасная в эксплуатации.

Преимущества геотермального отопления

Кроме всех вышеперечисленных достоинств, еще одним важным преимуществом считается отсутствие необходимости приобретать дополнительные дымоходы или вытяжки, которые возможно могут применяться для бесперебойного функционирования иных видов отопительных систем.

Геотермальная система отопления практична тем, что не выделяет вредных испарений, запахов и прочего, также стоит отметить отсутствие шума. Само оборудование является компактным, то есть экономит пространство.

Отопление из земли практично и тем, что его оборудование незаметно для людей, в отличие от жидкотопливных и твердотопливных систем обогрева. Целостность фасада и интерьера коттеджа или загородного дома не пострадает.

Сравнительная характеристика различных систем отопления. Нажмите для увеличения.

К тому же нет необходимости тратить время на такие вопросы, как приобретение, хранение и доставка топлива, ведь специалисты считают, что энергия планеты — неиссякаемая.

Еще одним весьма примечательным фактом считается удивительная возможность геотермального насоса во время зимы нагревать помещения, а летом в зной, опять же, с помощью насоса охлаждать дом.

Да, использование для отопления частного дома или загородного коттеджа тепла, полученного из земли, требует немалых затрат. Так, оно стоит в несколько раз дороже, чем газовое или дизельное оборудование.

Однако необходимо помнить, что такая система потребляет значительно меньше энергии, поэтому, если рассчитывать на долгосрочное ее применение, то такая система себя вполне окупит.

Перспектива и экономическая целесообразность применения именно такого оборудования становится сегодня все более очевидной.

Экономия площади при монтаже тепловых насосов

Сегодня есть три способа для того, чтобы сэкономить пространство при установке тепловых насосов:

  1. эксплуатация тепловых грунтовых вод;
  2. эксплуатация подземных зонтов;
  3. прокладка особых зонтов в горизонтальном положении, которые будут находиться ниже уровня зимнего оледенения на дне водоема.
