Монтаж системы отопления из полипропиленовых труб своими руками, пайка труб стояка, сварка, срок службы, эксплуатация

Содержание:

1. Основы производства полипропиленовых труб для отопления
2. Достоинства отопительных контуров из полипропилена
3. Сварка и монтаж системы отопления из полипропиленовых труб
4. Правила сварки труб между собой

Чтобы грамотно сделать систему теплоснабжение в постройке любого типа, важно не только соблюсти все процедуры установки, но и предварительно выбрать оборудование, которое будет использовано для такой работы, в частности, материал, из которого будут изготовлены трубы. Сегодня широкую популярность приобрел монтаж системы отопления из полипропиленовых труб, а также медных изделий и труб из металлопластика.

Классический вариант отопительного контура, выполненного из черного металла, сегодня применяется все реже. Предпочтение же чаще отдается монтажу системы отопления из полипропилена.

Конструкция этих труб включает в себя следующие структурные элементы:

непосредственно сами трубы;
тройники;
фитинги;
муфты;
отводы.

О том, как следует оборудовать отопление полипропиленовыми трубами своими руками, а также о технических особенностях и достоинствах таких систем далее и пойдет речь.

Основы производства полипропиленовых труб для отопления

Основным материалом для изготовления труб такого типа выступает пропиленовый полимер, который обрабатывается экструзионным способом. Такая обработка делает возможным хорошее сцепление структурных частей трубы. Если говорить о специальной арматуре запорного типа, а также фитингах, то эти элементы полипропиленовых труб для отопления производятся путем инжекционного прессования.

Монтаж системы отопления полипропиленовыми трубами может быть выполнен с применением не только однотонного материала.
Современный строительный рынок предлагает широкую цветовую гамму таких изделий, что позволяет удачно вписать отопительный контур в тот или иной интерьер.

Для того чтобы выбрать желаемый оттенок трубы, всегда можно обратиться к специалистам по установке, которые готовы предоставить многочисленные фото вариантов этих труб самых разных цветов.

Система отопления из полипропиленовых труб часто предусматривает использование армированных деталей, обработка которых выполняется посредством алюминия или стекловолокна.

Специалисты не рекомендуют применять трубы без армирования, они подойдут лишь для устройства системы водоснабжения, так как показатель их температурного расширения является очень высоким. Это значит, что стояк отопления из полипропиленовых труб обязательно должен быть предварительно обработан специальным покрытием, предотвращающим увеличения объема всей конструкции под воздействием высокой температуры.

Стандартная армированная полипропиленовая труба включает в себя три слоя:

внутренний, состоящий непосредственно из полипропилена;
слой, основу которого может составлять либо фольга на алюминиевой основе, либо стекловолокно;
внешний слой, также включающий в себя полипропилен.

Достоинства отопительных контуров из полипропилена

Использование полипропиленовых труб в отоплении обусловлено массой преимуществ, среди которых можно отметить следующие:

срок службы полипропиленовых труб отопления составляет от 25 до 50 лет;
благодаря особому составу внутренние стенки таких труб не подвержены образованию коррозии;

даже в условиях высоких температур полипропилен стойко переносит химические воздействия;
теплоноситель в отопительном контуре из полипропилена не издает неприятных шумов;
надежность стыков этих элементов позволяет оборудовать надежную и целостную конструкцию;
выполняя такую процедуру, как пайка отопления полипропиленовыми трубами, не потребуется использовать сложное строительное оборудование, так как достаточно будет лишь воспользоваться стандартным аппаратом для сварки или паяльником;
стоимость труб из полипропилена доступна для рядового потребителя;
благодаря особым свойствам такого материала, он не пропускает сквозь себя кислород, что позволяет защитить систему от образования в ней ржавчины и от порчи деталей из металла;
прочность полипропиленовых труб весьма высока;
не менее важное свойство этих изделий – их экологичность и безвредность для жильцов.

Сварка и монтаж системы отопления из полипропиленовых труб

Смонтировать отопительную систему из полипропиленовых труб собственноручно вполне реально, причем для выполнения такой работы нет необходимости обладать специальными строительными навыками. Важно лишь четко соблюдать весь алгоритм действий, предписанный инструкцией по установке, и грамотно выполнять все процедуры.

Как уже упоминалось, чтобы оборудовать такую систему теплоснабжения, потребуется наличие самих труб, фитингов, а также инструментов для сварки. Что касается последних, то здесь важно использовать определенный ряд строительного оборудования.

Так, к сварочным инструментам, предназначенным для соединения частей полипропиленовых труб, принято относить следующие:

оборудование, именуемое сварочным аппаратом и представляющее собой нагреватель или паяльник;
насадки на трубы;
специальное устройство – шейвер, которому отводится роль удаления фольги на основе алюминия;
инструмент для разрезания труб, например, кусачки или труборез;
фаскосниматель.

Если пренебречь данным списком инструментов и попытаться воспользоваться оборудованием, имеющимся тут же под рукой, качественно соединить между собой части труб из полипропилена не получится.

Правила сварки труб между собой

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Порядок работы при соединении труб из полипропилена между собой путем сварки должен быть следующим:

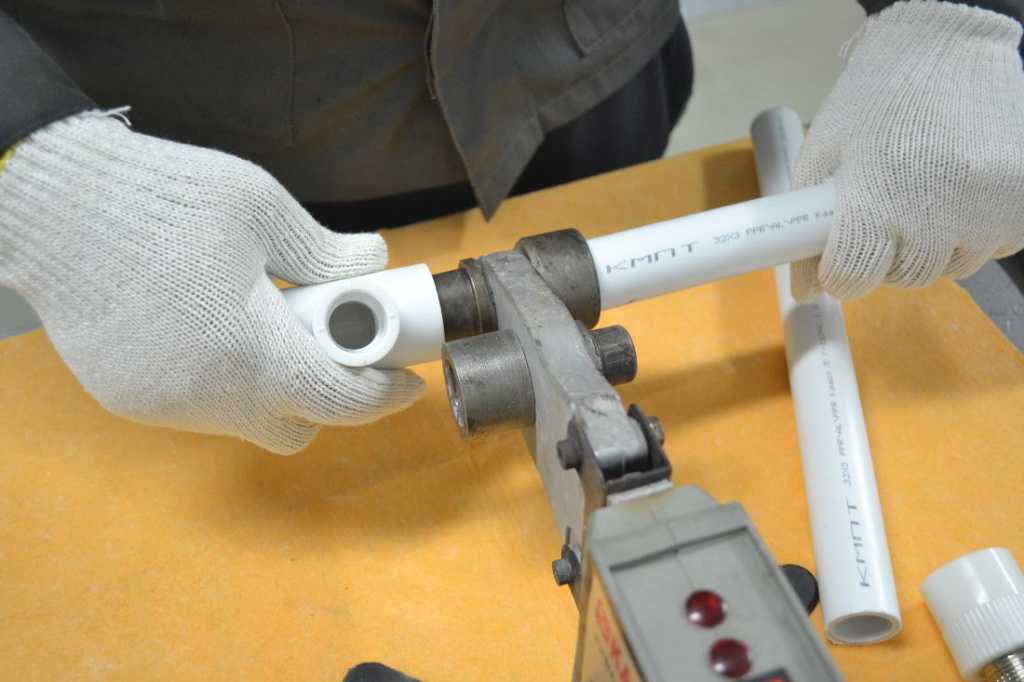

Для начала следует насадить фитинг на специально предназначенный для этого нагревательный штырь, а с обратной стороны вставить трубу в гильзу.
После этого детали следует продержать на паяльнике такое количество времени, чтобы они в достаточной степени размягчились и были готовы для скрепления между собой (как правило, это время зависит от толщины трубных стенок). При желании фото с параметрами сроков выдержки изделий на паяльнике всегда можно найти у специалистов по монтажу такого оборудования.
Далее, сняв детали с нагревателя, их требуется быстро и плотно соединить друг с другом путем сжатия.

Подобные вышеописанные действия являются единственно правильными при обустройстве отопительный системы из полипропиленовых труб, поэтому их соблюдение является основным критерием того, будет ли такая система функционировать нормально и качественно или нет. Читайте также: «Как сделать монтаж отопления в частном доме – от планирования до установки своими руками».
