В каких случаях требуется ремонт печатных плат
В составе электрооборудования удельный вес и объем ПП, как правило, не превышает 20-25% от общего числа рабочих узлов и агрегатов. Однако в плане функциональности такие элементы играют важнейшую роль. Они являются управляющим модулем, который обеспечивает работу устройства в целом.
Печатные платы и электронные блоки выходят из строя по разным причинам:
— окисление контактов;
— расслоение по причине перегрева;
— поломка отдельных компонентов, без которых невозможна полноценная работа всего электронного узла;
— растрескивание защитного слоя с повреждением электропроводящих цепей;
— повреждение печатных плат путем механического воздействия (удары по корпусу, падение оборудования).
Поскольку печатные платы различаются по количеству слоев и рабочих поверхностей, сложность их восстановления зависит от их количества.
Односторонние и двусторонние платы ремонтировать проще, чем многослойные. Довольно часто повреждения внутри многослойной платы исправить не удается просто потому, что до них невозможно добраться без физического разрушения. В подобных случаях нерабочую печатную плату приходится полностью заменять.
Как осуществляется ремонт плат

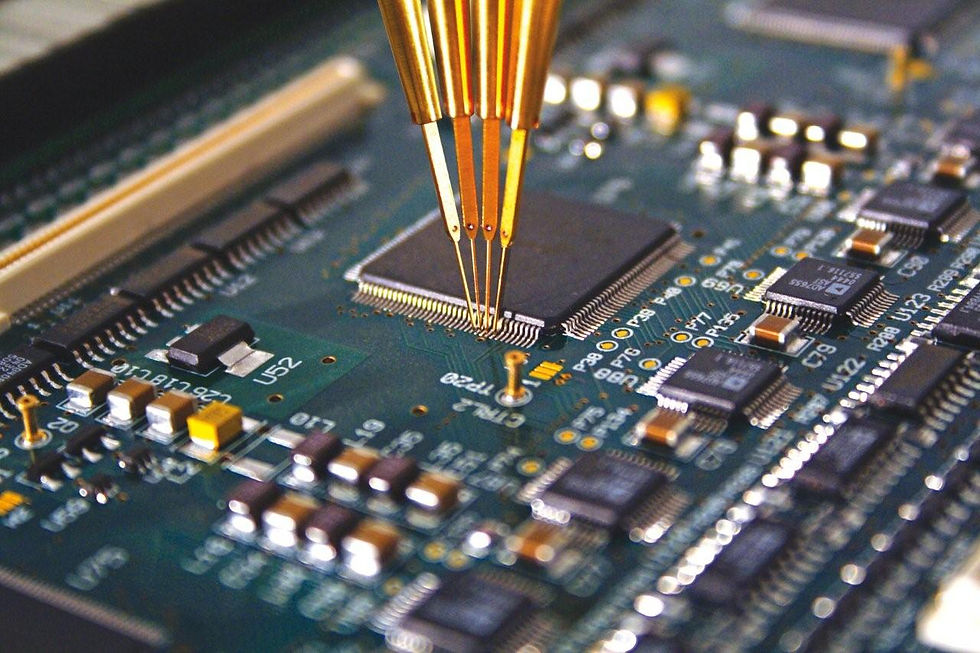

Восстановление работоспособности ПП начинается с диагностики. На первом этапе она представляет собой визуальный осмотр печатной платы, проверка целостности ее металлизированных дорожек, контактов припаянных элементов. После этого изделие подвергается диагностике с помощью специального оборудования.
Решение этой задачи требует привлечения квалифицированного инженера. Учитывая сложность печатных плат как многофункциональных рабочих узлов, попытки осуществить ремонт электронных плат управления своими руками могут усугубить проблему. Как следствие, плата, которую могли бы восстановить профессиональные инженеры, полностью выходит из строя и требуется заменять.
Профессиональный ремонт обладает рядом преимуществ:
— опытные специалисты точно и быстро выявляют причину выхода печатной платы из строя;
— в профессиональном ремонтном центре имеется оборудование для эффективной диагностики плат различной сложности;
— вмешательство компетентного инженера направлено на восстановление только поврежденных участков печатной платы или электронных узлов, что предотвращает риск поломки исправных участков пластины;
— ремонт плат протекает на контрактной основе, что обеспечивает высокое качество работы и предоставление гарантии на результат.
Решением такой задачи как восстановление работоспособности электронных узлов, должен заниматься только высококвалифицированный специалист. Располагая богатым практическим опытом и функциональным оборудованием, он точно определяет поломку и устраняет ее или же делает заключение о невозможности ремонта. Некомпетентное вмешательство приведет лишь к пустой трате времени и необратимым повреждениям, что обойдется дороже.
Где заказать ремонт печатных плат в Москве и Санкт-Петербурге
Услуги восстановления электронных печатных плат в центральном и северо-западном округе оказывает компания «Точка пайки». Мы специализируемся на изготовлении и ремонте печатных плат любой сложности. Ремонт плат является одним из основных направлений нашей деятельности.
Диагностика в нашем центре проводится инженерами с многолетним опытом работы.
Закажите услугу ремонта и восстановления:
— подайте запрос, заполнив форму обратной связи на сайте или позвонив по телефону;
— получите консультацию менеджера и уточнить важные детали;
— посетить наш офис для подписания договора на оказание услуг;
— предоставьте поврежденные печатные платы и техдокументацию для проверки;
— получите заключение диагностики и расчет стоимости ремонта;
— оплатите диагностику плат как отдельную услугу или закажите их восстановление с учетом предоставленной сметы.
Важное преимущество обращения в нашу компанию — вы изначально знаете стоимость ремонта, и не будете вынуждены платить сумму, которую заявит мастер по факту.
Сформированная после диагностики смета может корректироваться, если в процессе ремонта плат в Москве и Санкт-Петербурге будут выявлены дополнительные повреждения. Однако отклонения допустимы в разумных пределах.
Профессиональная диагностика поврежденных ПП — отдельная услуга. После ее проведения вы будете точно знать, какие элементы вышли из строя, и сколько стоит их замена. Даже не заказывая ремонт плат у нас, вы можете использовать заключение диагностики как полезную инструкцию для собственного инженерного отдела или обращения в другой центр. Правда, поскольку мы проводим восстановительные работы по умеренной цене, нет причин искать, где они выполняются дешевле. При заказе ремонта в «Точке пайки» диагностика входит в его базовую стоимость.
Мы выполняем работу быстро и качественно, тестируем восстановленные изделия на предмет их функциональности.
Если вам требуется ремонт плат срочно, наши специалисты проведут диагностику и замену поврежденных компонентов максимально оперативно. Поскольку мы восстанавливаем как одно-, двусторонние, так и многослойные печатные платы и электронные модули, вы можете обратиться за квалифицированной технической помощью, независимо от того, какой сложности, размеров, назначения вышедшие из строя изделия.
Сотрудничество с «Точкой пайки» — не только профессионализм, оперативность, экономия. Важное преимущество и в том, что мы оказываем услуги по ремонту плат под ключ:
— выявляем поломки;
— демонтируем поврежденные компоненты;
— заказываем (или используем при наличии) оригинальные детали;
— устанавливаем работоспособные элементы;
— проводим пайку в ручном режиме и с применением полуавтоматического оборудования;
— проводим ОТК;
— даем гарантию на отремонтированное изделие.
Только убедившись в полной функциональности каждого изделия, мы надежно упаковываем их и отправляем заказчику.
Предоставляем счет с указанием перечня и стоимости выполненных работ, сопровождая полученный результат гарантией. Чтобы заказать ремонт плат в Москве и Санкт-Петербурге, свяжитесь с нашим менеджером, позвонив по указанному телефону.
Ремонт печатных плат по ГОСТу в Москве
При восстановлении микросхем электронных устройств требуется учитывать положения двух комплектов документов:
- технической документации;
- нормативных документов, на основании которых проводится ремонт печатных плат ГОСТ.
Правильно составленные технические документы уже соответствуют нормам госстандартов. Однако в случае нарушения каких-либо положений требуется их корректировка. Проведение ремонта по ГОСТам обязательно. В противном случае восстановленная плата может не соответствовать заявленным характеристикам и оказаться небезопасной в нормальных эксплуатационных условиях.
При подборе и монтаже компонентов, чьи рабочие параметры отличаются от оптимальных в условиях стандартной силы, частоты и напряжения электрического тока, возможен их перегрев.
В результате, элементы перегорают, что не только приводит к выходу оборудования из строя, но и может стать причиной ЧП на предприятии.
Нормативные акты ГОСТ
Восстановление печатных плат регулируется следующими стандартами ГОСТ Р:
- 55491;
- 51039.
Действующие стандарты регулируют процесс ремонта всех видов плат — одно-, двусторонних, одно-, многослойных, изготовленных на жестких, гибких диэлектрических пластинах. В них определены:
- технические требования;
- правила проведения ремонта;
- допустимые к применению инструменты и комплектующие;
- технологические процессы.
Проверка ГОСТ
Убедиться в том, что отремонтированная плата полностью соответствует характеристикам, необходимым для ее функционирования в нормальных условиях, можно после проведения проверки. Постпроизводственная диагностика осуществляется по завершению ремонта. Она включает в себя как визуальный осмотр, так и тестировку с помощью высокоточных измерительных приборов.
Проверке подвергаются все элементы микросхемы:
- диэлектрическая пластина;
- целостность электропроводящей цепи;
- размеры и качество металлизации сквозных отверстий;
- целостность соединения выводов элементов с точками контактных площадок;
- электронные компоненты в составе локальных блоков и по отдельности;
- гибкие шлейфы, кабели.
Только после проверки готового изделия на соответствие ТЗ и нормам государственной стандартизации оно упаковывается и отправляется заказчику.
Заказать ремонт электронных плат ГОСТ
Чтобы восстановленная микросхема соответствовала действующим стандартам, решение этой задачи следует доверить инженерам специализированного центра. Компания «Точка пайки» оказывает полный комплекс услуг по ремонту печатных плат любой сложности. Восстанавливаем изделия на жесткой, гибкой, жестко-гибкой основе, заменяем дискретные поврежденные элементы и блоки, в которые они входят.
Для заказа ремонтных услуг достаточно заполнить форму обратной связи или позвонить по указанному телефону. Менеджер проведет консультацию, рассчитает предварительную стоимость работы, и подберет удобное время для встречи в офисе с целью окончательного утверждения условий сотрудничества и заключения контракта. После этого восстановление платы осуществляется в соответствии с положениями договора, техдокументацией и действующими стандартами ГОСТ.
Как отремонтировать печатные платы самостоятельно?
Почему вам нужно знать, как ремонтировать печатную плату?Профессиональным инженерам-электронщикам и любителям-любителям приходится иметь дело с печатными платами. Необходимо понимать работу цепей и , как ремонтировать печатные платы .
Однако в большинстве случаев мы получаем более 1 печатной платы, мы можем смело выбросить сломанную в мусорное ведро, зачем нужно знать, как ремонтировать печатные платы?
Очевидно, во-первых, сэкономленные деньги, печатная плата не является одноразовым продуктом, большинство неисправностей которого можно решить простым ремонтом.
А тем, кто увлечен электроникой, процесс «от обнаружения до решения» приносит огромное психологическое удовлетворение. Что более важно для инженеров-электронщиков, так это умение ремонтировать печатные платы, что будет иметь значительный вклад в накопление опыта в их карьере.
Необходимо знать, что наиболее распространенные неисправности вызваны тепловыми повреждениями, физическими повреждениями или перегрузкой высокого напряжения. Для разных типов печатных плат частота отказов различается, поэтому важно размещать печатные платы в подходящих условиях.
Инструменты, которые вам понадобятся
- Острый нож, отвертка с плоской головкой или мелкая наждачная бумага
- Медная фольга
- Паяльник
- Пистолет горячего воздуха
- Ножницы
- Ручка
- Ватный тампон и медицинский спирт
- Пинцет
- Скрепка для бумаги
1. Прикрепите печатную плату к рабочей поверхности, затем удалите поврежденные детали.
Иногда для диагностики поврежденной печатной платы требуется осциллограф для измерения силы сигнала и формы сигнала в различных точках, чтобы проверить непрерывность цепи на плате. В других случаях нужно просто найти сгоревшую область, которая указывает на то, что неисправный компонент, контактную площадку или дорожку необходимо заменить и воссоединить с существующей дорожкой на плате.
Если вы обнаружите, что один из компонентов вашей платы не работает должным образом, существует простой процесс его удаления и замены.
- Возьмите термофен и включите его. Держите его на расстоянии не менее 6 дюймов от неисправного компонента, .
- Через несколько секунд возьмите пинцет и попытайтесь снять компонент. Если этого не происходит, продолжайте нагревать еще несколько секунд, а затем повторите попытку.
Если подушечка была повреждена нагреванием, лучше всего использовать острый нож, чтобы осторожно удалить ее. Ваш приоритет состоит в том, чтобы ограничить количество повреждений, которые вы наносите дорожке и другим близлежащим объектам, при этом освобождая доску от любых остатков.
2. Очистите дорожку и удалите припой.
После удаления поврежденной площадки продолжайте использовать острый нож для удаления существующего припоя. Если вам неудобно использовать нож для этой относительно деликатной части операции, подойдет и остроконечная отвертка или наждачная бумага с очень мелкой зернистостью. Независимо от того, какой инструмент вы предпочитаете, результатом должна быть полностью открытая дорожка, свободная от существующего припоя, которая выглядит блестящей и чистой.
3. Наклейте медную ленту на дорожку.
После того, как вы удалили поврежденную дорожку и очистили область, пришло время наклеить медную липкую ленту поверх области, с которой вы работаете. Ваша лента должна перекрывать существующую дорожку и закрывать существующее сквозное отверстие и часть области вокруг него.
4. Пропаяйте соединения.
Теперь нужно тщательно пропаять места соединения новой медной ленты с существующей дорожкой на восстановленной плате.
Вот несколько советов и предупреждений об этой части процесса:
- Медная лента быстро плавится при температурах пайки, поэтому не начинайте, пока не будете уверены, что сможете закончить эту часть процесса за один раз.
- Используйте как можно меньше тепла и работайте преднамеренно, но быстро, чтобы уменьшить количество применяемого тепла.
5. Восстановите сквозное отверстие печатной платы.
Найдите твердый предмет с закругленным концом, например ручку или другой простой инструмент. Нажмите на область, которую вы только что припаяли, и сильно потрите, чтобы убедиться, что медная лента надежно прикреплена ко всей области контактной площадки. Клей все еще должен быть липким после того, как вы приложили тепло к области.
С помощью этой техники вы сможете определить, где находится сквозное отверстие, которое затем можно проткнуть скрепкой или другим подобным инструментом.
6. Установите и припаяйте компонент.
Если вы до сих пор выполняли эти шаги, у вас должна быть восстановлена функциональность печатной платы, и она готова к установке выбранного вами компонента.
Вы хотите, чтобы применение тепла было как можно более коротким. Новое соединение, которое вы сформировали между свежеприкрепленной медной лентой/прокладкой и дорожкой, может быть несколько хрупким.
7. Обрежьте излишки ленты с отремонтированного участка.
С помощью ножниц или канцелярского ножа аккуратно обрежьте клейкую медную ленту по размеру, чтобы закончить ремонт. Важно отметить, что стык, который вы только что отремонтировали, может восстановить функциональность вашей печатной платы, но контактная площадка, дорожка и стык никогда не будут такими структурно прочными, как исходная плата.
Что еще нужно, кроме инструментов?
Знание теоретических знаний о том, как ремонтировать печатные платы, требует ряда базовых навыков, в том числе отличной зрительно-моторной координации, большого терпения и внимания к деталям. В конечном счете, самое главное — это практика, снова и снова.
В целом, PS Electronics не хочет демонстрировать свои небольшие навыки перед вами, экспертами, просто предлагает реальный метод ремонта печатных плат для тех, кто не знаком с схемотехникой.
|
