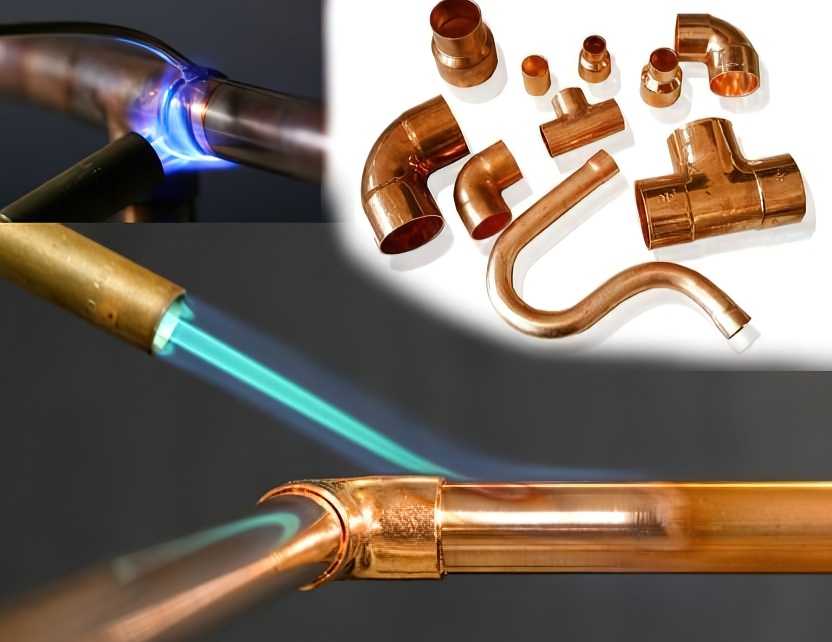

Трубопроводы из меди используются в отоплении, холодном и горячем водоснабжении. Их преимущества заключаются в следующем:

стойкость к коррозии;
общая долговечность;
простота соединения стыков;
выполнение работ без сложной техники.

Достоинств у них много, поэтому медные трубы считаются «элитным» вариантом. Но имеются недостатки: высокая стоимость, чувствительность к сильным ударам. Если велика вероятность неосторожного обращения, лучше использовать сталь. Однако, по сравнению с пластиком, любые металлические детали гораздо прочнее.

Паяные медные трубы для отопления переносят нагрев свыше 120º-150º водой или горячим паром. При этом расширение и сжатие не приводит к разрушению стыков, поскольку трубки соединяются внахлест, с подбором соответствующего припоя.

Необходимый инструмент и материалы пля пайки меди

горелка, дающая узкое пламя;
труборез, обычно диаметром 3-35 мм;
ершики для зачистки трубок изнутри;

фаскосниматель для подготовки торцов.

Еще мягкая кисточка и жесткая металлическая щетка для очистки снаружи. Использовать напильник не следует, он оставляет глубокие следы, а наждак сорит мельчайшим песком. Кроме того, мастеру пригодится маркер, рулетка, строительный уровень. Из материалов необходимы сами трубки, а также медные фитинги под пайку для стыковки концов.

Наибольшие трудности вызывает выбор припоя и флюса. Тугоплавкие сплавы крепче соединяют, они устойчивее к повышенным температурам. Но с ними труднее работать, уходит больше времени, а цена высокая.

Наиболее частые ошибки

Недостаточная очистка поверхностей.
Применение неподходящего флюса или пасты.
Нарушение кольцевой формы трубки.
Слабый разогрев или перегрев.

Проверка на прочность неостывших швов

Отрезать очередной кусок труборезом следует осторожно, многократно вращая резак, слегка затягивая винт после каждого оборота. Важно не помять трубку, и сделать торецидеально ровным.

Качественная паста для медных труб хорошо очищает от окислов и загрязнений. Желательно взять специальную, рассчитанную на работу смедью.

Трубки и фитинги для медных труб развальцовывают на протяжении, рекомендованном для изделий данного диаметра. Затем спаивают мягким или твердым (на основе серебра) припоем.

Технология пайки мягким припоем

Стык прогревают пламенем пропановой горелки по кругу, попутно касаются проволокой из легкоплавкого материала. Сплав проникает в тонкий капиллярный зазор, заполняет щель, а после остывания надежно соединяет стенки. Для плавления сплавов на основе свинца или олова иногда достаточно электрического паяльника. Независимо от состава, низкотемпературный припой для медных труб должен плавиться теплом от трубки. На него не направляют пламя, не касаются паяльником.

Технология пайки твердым припоем

Чтобы пайка медных труб твердым припоем была успешной, используют ацетиленовую горелку. Ее плавно перемещают вдоль зазора, и быстро греют металл до темно-красного цвета. Припой тоже не должен попадать в открытый огонь.

Флюс может загореться, причем пары и продукты горения очень опасны для человека. Этого не следует допускать, а по завершении работ остатки агрессивного флюса смывают с трубопроводов.

Выводы

Качественная пайка меди требует профессионализма и наличия специальных инструментов. Если Вы не занимаетесь подобными работами регулярно, лучше поручить их опытным мастерам, а в нашем интернет-магазине можнете купить медные трубы по самой низкой цене в Минске.

Пайка медных труб припоем своими руками: видео, инструменты,технология

Смысл этой процедуры заключается в том, что для того, чтобы получить соединенные отрезки в хорошем и неприглядном виде с помощью припайки деталей горячим раскаленным материалом, нужно приложить немало усилий, они в свою очередь требуют особой аккуратности и тщательной подготовки.

Большинство заграничных государств предпочитают трубы из медного сплава для таких систем, как: отопление, газовые трубы, водоотведение и водоснабжение. А, если медные трубы используются в устройствах кондиционирования, то здесь нужно спаивать детали без видимых швов.

Преимущества медных труб:

Устойчивость;
Служба на большие сроки;
Простота в обработке;
Выдержка к большому давлению;
Не реагирую на УФ-излучения и т. д.

Одна лишь отрицательная чёрта — это дорогой материал. Но, если один раз потратиться для его приобретения, то не пожалеете так, как они очень долгосрочны и не требуют постоянного ухода в течение 50 лет и более.

Технологии припаивания:

Воздействие большого градуса – применяется для труб с высокой нагрузкой. Температура во время припайки составляет 500-950 градусов.
Воздействие низких температур. Все зависит от выбранного припоя, для более мягкого, температура составляет 460 градусов, но уже больше этой температуры применяется для твердого припоя.

Механизмы во время спаивания:

Резьба для трубопроводов;
Инструмент для расправления и удаления неровностей;
Расширитель для трубопроводов;
Щетки и ершики;
Рефлектор для разогрева трубопровода;
Горелка с газовым снабжением;
Горелка ацетилено-кислородная.

Для легкого спаивания деталей можно разогревать детали феном с терморегуляцией, который подключается в розетку и обеспечивает поток горячего воздуха в пределах 660 градусов.

Самым главным преимуществом этого устройства — это возможность управлять температурой. Прилежащие к нему детали помогут вам обеспечить воздействие большого градуса в определенном месте.

Содержание

Ресурсы для спаивания
Ход работ во время спаивания
Меры предосторожности

Ресурсы для спаивания

Как мы выяснили, припой бывает твердый и мягкий:

Припой в твердом виде производится в форме стержней. Работа этим методом осуществляется с помощью градуса не выше 900 градусов. На протяжении долгого времени соединение не будет портиться и способно выдержать большой градус и давление. Применяется во всех системах вашего дома.

Припой мягкого типа производится в форме проволоки, размер, который достигает диаметр в 2-3 миллиметра и применяется в системах водоснабжения.

Паста для спаивания такого вида труб должна выбираться правильно для хорошего результата работ.Пасты могут быть двух видов – это с применением низкого градуса (не более 450) и с применением высокого градуса (более 450).

Оборудование для пайки медных труб

Они нужны для:

Очищения наружной плоскости труб от окисления;
Защищает место спаивания от наружной атмосферы;
Улучшает расползание припайки;
Улучшает прикрепление деталей.

Припайка в горячем состоянии расползается по детали и обволакивает базовый металл. Перед этими работами нужно тщательно очистить обрабатываемую поверхность. Теперь мы наносим специальную пасту для спаивания труб из медного сплава специальной кисточкой, слой должен быть нетолстым и равномерным. По окончании спаивания лишнюю пасту мы удаляем для того, чтобы не образовалась ржавчина и утечки.

Детали для труб из меди под спаивание — материалы для угла и отведения трубы в другую сторону.

Детали должны быть строго одного размера, то есть диаметр должен быть одинаковым и точным.

Такие механизмы, как фитинги очень дорого стоят. Но бывают случаи, когда они могут и не понадобиться и вместо них используют для обработки спайки расширители для трубопроводов.

Рассмотрим работы в следующей последовательности:

Для начала обрежем трубопровод с помощью специальной резьбы;
Края разреза обрабатываем фаскоснимателем;
Обрабатываем разрез другой трубы расширителем для труб;
Проводим проверку на зазоры и пролеты;
Теперь наносим на деталь небольшое количество пасты.
Нагреваем место соединения так, чтобы тепло распределилось равномерно и приблизилось к норме, которая вам необходима. Для этого нужно использовать специальную горелку для спаивания труб из медного сплава;
Припаиваем соединение в местах зазоров. Припой должен плавиться и растекаться только от горячей трубы, но никак от открытого огня;
Лишнюю пасту на соединении мы удаляем с помощью протирания влажной тряпкой либо водой.

Возьмите на заметку!

При нагревании трубы процесс плавления пасты происходит за очень короткий промежуток времени, поэтому очень важно следить за местом пайки, чтобы избежать перегрева. В целом процесс нагрева должен составлять не более 5 минут.
Если детали во время соединения находятся очень близко друг к другу, то этот участок необходимо немного охладить, применив мокрую тряпку. Если этого не сделать, то первое соединение может просто поломаться.

Просим заметить, что при плавлении труб из стального сплава отличается во многом от медных труб по устройствам обработки и также в последовательности и системе работ.

Недочеты, которые не следует допускать во время пайки:

Не прогревайте место соединений очень слабо, потому, что плавление в таком случаем, может не произойти и в течение службы трубопроводов при малейшем давлении труба может легко обломаться;
Если температуру плавления сделать больше нормы, то это приведет к тому, что паста сгорит и начнутся образования окисей, что в дальнейшем приведет к разрушению трубопровода в месте соединения;

Если работы проводит опытный и квалифицированный мастер, то он уж точно знает при какой температуре и в какой последовательности нужно проводить пайку труб для качественной и долгой службы.

Меры предосторожности

Стоит заметить! Перед тем как начать проводить работы данного типа следует быть аккуратными и хорошо обученными для этой процедуры. Тип этих работ всегда проводятся с взаимодействием большого градуса и различных химических соединений, которые в процессе выделяют опасный пар. Следует надевать на руки перчатки, которые защищать ваши руки от различных ожогов.

Прежде чем проверить соединение на прочность убедитесь в том, что место спаивания остыло. Имейте в виду, что детали нагреваются до очень высоких температур, следовательно, остывать они будут значительный промежуток времени.

Перед выполнением работ нужно убедиться, что помещение проветривается, если нет такой возможности, то должна быть проведена вентиляция. Также следует надевать помимо перчаток защитную спецодежду, которая защитит вас от различных опасных паров и яда. При усмотрении всех замечаний и сведений вы можете спокойно проводить работы в домашних условиях.

Инструмент для пайки медных труб

Перейти к содержанию

Меню

Позвоните нам Корзина

Поиск

Более безопасная альтернатива горелке с открытым пламенем

Инновационная установка PipeMaster (115 В) английского производства значительно экономит время и намного безопаснее, чем обычная система с открытым пламенем. Кроме того, вам не нужно брать с собой на работу все эти обычные нагревательные инструменты — работа выполняется гораздо эффективнее. Просто установите головки, соответствующие размеру трубы, на PipeMaster (головки для трубы 1/2 дюйма являются стандартными). локально) или предварительно припаянные соединения, пусть припой затекает в соединение. PipeMaster быстро нагревается до контролируемой температуры 950°F. После нагрева он может сделать соединение 1/2 дюйма менее чем за 10 секунд. Повторный нагрев между соединениями происходит очень быстро.

(Примечание: PipeMaster сильно нагревается, поэтому будьте осторожны, не прикасайтесь к наконечникам, пока они не остынут достаточно, чтобы с ними можно было безопасно обращаться.)

Набор головок 3/4″ и набор головок 3/8″ продаются отдельно.

Посмотрите наше видео, чтобы посмотреть, как работает PipeMaster.

Отдельные предметы

Итого: $210.00

Добавить в список желаний

90-дневная гарантия возврата денег + бесплатный возврат

Делайте покупки с уверенностью.

С 1975 года мы усердно работаем над тем, чтобы наша продукция выдержала испытание временем. Если вы не удовлетворены, мы не удовлетворены.

Следуя простым инструкциям, поместите головки вокруг трубы рядом с соединением. Используя трубный припой и флюс (легкодоступные на месте) или предварительно припаянные соединения, дайте припою проникнуть в соединение. PipeMaster быстро нагревается до контролируемой температуры 950°F. После нагрева он может сделать соединение 1/2 дюйма менее чем за 10 секунд.

Повторный нагрев между соединениями происходит очень быстро. (Примечание: PipeMaster сильно нагревается, поэтому будьте осторожны, не прикасайтесь к наконечникам, пока они не остынут достаточно, чтобы с ними можно было безопасно обращаться.)

Головка 3/4″ и головка 3/8″ продаются отдельно.

Посмотрите наше видео, чтобы увидеть работу PipeMaster.

отзывов Что говорят люди Ссылка на начало страницы.

Как паять медную трубу?

Медные трубы давно используются в сантехнике благодаря их долговечности, гибкости и простоте монтажа. Кроме того, они экологически безопасны, и их можно перерабатывать.

Но их долговечность не означает, что они неуязвимы для повреждений. Они подвергаются коррозии из-за высокого давления воды и присутствия хлораминов в системе водоснабжения.

Следовательно, становится важным знать, как паять медные трубы.

Пайка медной трубы аналогична пайке любых двух металлов. Главное правильно подобрать флюс и припой. Кроме того, вам нужно знать, как подготовить трубу и фитинг, прежде чем спаять их вместе.

В следующей статье объясняется процесс пайки медных труб и необходимые материалы.

Схема

Пошаговый процесс пайки медных труб

Ниже приведен пошаговый процесс правильной пайки медных труб.

Шаг 1: Соберите все необходимое оборудование

Возьмите медные трубы, медные фитинги и резак.

Шаг 2: Подготовка медной трубы

Обрежьте края медной трубы режущим инструментом.

Шаг 3: Очистите и разгладьте внутреннюю часть фитинга

Используя инструмент для удаления заусенцев, выровняйте внутреннюю поверхность всех медных труб и медных фитингов.

Шаг 4. Очистите медную трубу металлической щеткой

Используя проволочную щетку, вы должны очистить внутреннюю поверхность каждого фитинга. Убедитесь, что вы удалили пыль и другой мусор с внутренней поверхности фитингов. Кроме того, сгладьте острые края фитингов плоскогубцами.

Шаг 5: Очистите внешнюю поверхность трубы

Аналогичным образом очистите внешнюю поверхность трубы. Для этой цели можно использовать наждачную шкурку или стальную вату.

Шаг 6: Нанесите флюс на трубу

После очистки трубы нанесите флюс на конец трубы с помощью кисточки для флюса. В качестве флюса можно использовать бессвинцовую паяльную пасту. Вы должны нанести флюс, чтобы покрыть 1 дюйм трубы.

Теперь вставьте трубу в фитинг. Труба должна прочно удерживаться на внутренней поверхности фитинга. Затем распределите флюс, скручивая трубку.

Шаг 7: Возьмите проволоку для припоя и согните ее

Выдвиньте проволоку на 10 дюймов из катушки. Теперь вам нужно согнуть первые два дюйма проволоки под углом 90 градусов.

Этап 8: Нагрев с помощью горелки

Нагрейте среднюю часть фитинга в течение 4–5 секунд с помощью пропановой горелки. Точно так же нагрейте противоположную сторону фитинга. Это обеспечит равномерное распределение тепла.

Шаг 9: Подсоедините провод припоя к трубе

Теперь коснитесь трубы проводом припоя. Если вы заметите плавление припоя, это признак того, что труба готова к пайке. Не теряя времени, вставьте в соединение полдюйма припоя.

Шаг 10: Удалите излишки припоя

После этого удалите остатки припоя тканью.

Дайте установке немного остыть. Затем установите трубу, включите воду и проверьте, нет ли утечек. Если труба протекает, снова придется делать то же самое. Если нет, вы можете идти.

Инструменты, необходимые для пайки медных труб

Ниже приведен список инструментов и материалов, необходимых для пайки медных труб. Лучше всего то, что вы можете получить эти предметы в любом хозяйственном магазине.

1. Фонарик

Вы можете получить обычный фонарь, если используете его в личных целях. Для коммерческих целей можно приобрести продвинутую модель с дополнительными функциями.

2.

Топливо

В качестве топлива можно использовать либо пропан, либо газ MAPP. Мы рекомендуем вам использовать газ MAPP. Он эффективен и нагревает соединение быстрее, чем газ пропан.

3. Флюс

Основное назначение флюса — предотвратить окисление присадочного материала и основного металла при пайке. Доступны различные виды флюса. Вы можете получить один в зависимости от вашего выбора.

4. Припой

Припой, также известный как наполнитель, плавит и скрепляет два куска металла. В соответствии с сантехническими нормами, вы не должны использовать припой 50/50, так как он содержит свинец.

Мы рекомендуем использовать припой 95/5. Или же вы можете использовать любой припой, не содержащий светодиодов.

5. Зажигалка

Некоторые модели фонарей поставляются со встроенной зажигалкой. Если у вашего факела его нет, вы должны получить отдельную зажигалку, чтобы зажечь факел.

6. Принадлежности для чистки

Кроме них, вам также потребуются проволочные щетки, наждачная бумага и тряпка для очистки металлов до и после пайки.

Как очистить трубу и фитинг?

В процессе пайки медных труб первым шагом является подготовка трубы и фитинга. Вы должны очистить их, чтобы убедиться, что на их поверхности нет пыли или мусора.

Так как вы будете припаивать трубу вдоль внутренней поверхности фитинга, вам может понадобиться очистить и эту область. Вы не можете использовать ткань, так как у вас не будет доступа к внутренней области.

Итак, вам придется использовать щетку, чтобы получить доступ и очистить внутреннюю поверхность фурнитуры.

Как флюсовать трубы и фитинги?

Нанесение флюса на трубы и фитинги — простой и понятный процесс. Вы должны убедиться, что флюс покрывает обе поверхности, где вы будете паять.

Как паять?

Теперь мы переходим к самой важной части. Вы должны нагреть ту часть, куда вы хотите втянуть наполнитель. Материал наполнителя будет вытягиваться за счет концепции капиллярного действия.

Во-первых, вы должны начать нагревать косяк снизу. Если вы сначала нагреете его сверху, припой будет стекать вниз под действием силы тяжести.

Продолжайте нагревать соединение до тех пор, пока оно не впитает припой. Медленно нагревайте соединение также и на верхней поверхности, чтобы равномерно распределить тепло. После нагрева в течение определенного времени припой плавится и нагревает соединения.

Когда это будет сделано, осмотрите соединение, чтобы проверить его прочность. Если вы видите какие-либо пустоты в соединении, вам нужно повторно нанести немного флюса и повторить процесс.

Как протереть стык?

После пайки трубы и фитинга необходимо удалить лишний флюс с места соединения.

Вы должны подождать, пока шов остынет, прежде чем вытирать флюс.

Некоторые сантехники наносят флюс на соединение и очищают его, пока оно еще горячее. Но, это снизит температуру стыка и приведет к трещинам.

После остывания излишки флюса можно удалить тряпкой.

Заключение

Как вы уже видели, пайка меди на самом деле не является сложной задачей.
