Установка сэндвич на кирпичную трубу, переход дымохода: инструкция!

Безопасный отвод продуктов горения обеспечивается качественной работой дымохода. Наиболее распространенное решение – использование сэндвич-труб, которые идеально подходят для работы при очень высоких температурах. Если имеется уже готовая печь или необходимо сделать облегченную конструкцию, при установке таких систем могут возникать вопросы по реализации правильного перехода с кирпичной трубы на сэндвич.

Самая большая сложность – место стыковки, где могут образовываться просветы, а как следствие вихри и ухудшается тяга.

Как установить сэндвич трубу на кирпичную печь?

Для обеспечения безопасного и качественного перехода можно использовать специальные переходники. При выборе которых, нужно выдерживать соответствие их диаметра (обычно от 10 до 50 см) с поперечным сечением дымоотвода, которое чаще всего равно 13-26 см.

Сегодня ассортимент таких решений представлен:

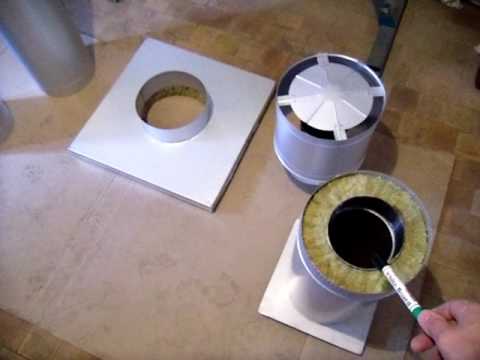

Одноконтурными переходниками. Используются для перехода на конструкцию, состоящую из двух контуров.

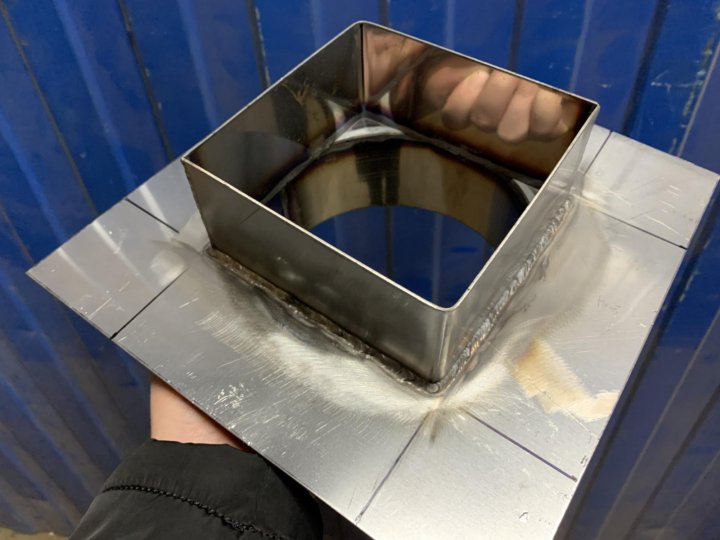

Квадратными переходами, которые устанавливаются на трубу из кирпича, а другой стороной с помощью патрубок крепятся к сэндвич-трубе. На конец квадрата одевается фланец.

К преимуществам такого способа крепления относятся:

Улучшение тяги;
Герметичность перехода;
Подвижность;
Устойчивость к перегревам.

Если нет возможности купить готовые устройства, можно выполнить качественный переход с кирпичного дымохода на сэндвич своими руками, хотя это потребует больше сил и времени.

Торговый дом «Элитс» предлагает монтировать систему согласно следующей инструкции:

В основании печи выпилите круглое отверстие, глубиной в половину кирпича. Его диаметр должен быть немного больше внутренней части трубы-сэндвич.

В выпиленное отверстие помещаются железные трубы, на кирпичной печи заполняются просветы специальным герметиком.
Место опоры внешней части также нужно обработать специальной печной смесью.
Далее составляющие трубы нужно зафиксировать между собой и с зазором вставить друг в друга.
В месте прохода трубы через кровельные материалы, делается крепление системы с помощью саморезов из нержавейки.
Важно обеспечить только отвесную полную фиксацию.

Несмотря на то, какой способ установки сэндвич трубы на кирпичную трубу вы выбрали, наши специалисты помогут выбрать и приобрести только качественные и сертифицированные материалы для эффективной работы системы.

Комплектующие для двустенных систем дымоходов

Конденсатосборник KSS		Заглушка ревизионная ZRS
Конденсатосборник используется для отвода конденсата, образующегося в процессе работы отопительного прибора. Данный элемент устанавливается у основания каждого вертикального участка дымохода, как правило под тройником. Диаметр слива устанавливается от 1/2 до 1 дюйма в … >>		Заглушка ревизионная временно закрывает торец дымовой трубы, либо используется вместо прочистного с дверцей для того, чтобы заглушить отверстие ревизии. Заглушка изготавливается из жаропрочной нержавеющей стали и снабжена слоем теплоизоляции. Поставляется в… >>

Юбка US		Заглушка теплоизоляции ZTS
Юбка препятствует попадению атмосферных осадков в стыки между составными частями дымоходной трубы. В основном используется в элементе узла прохода кровли, а также в качестве декоративного элемента, например, при проходе перекрытия или стены…>>		Заглушка для теплоизоляции закрывает теплоизоляцию сэндвича со стороны торца дымоходной трубы. Заглушка может устанавливаться на горизонтальный или вертикальный участок трубы. В случае установки заглушки теплоизоляции требуется стартовый элемент… >>

Переход на диаметр PS-D		Ревизия RS
Переход используется в тех случаях, когда при устройстве дымохода по той или иной причине необходимо осуществить переход с одного диаметра на другой. Переход изготавливается под заказ, диапазон изменения диаметра составляет 80 до 1200мм. В зависимости от диаметра выбирается… >>		Ревизия служит для обеспечения возможности контрольного доступа и прочистки дымовой трубы. Данный элемент представляет из себя утепленный тройник с заглушкой. Доступ для осмотра и прочитки дымохода является неотъемлемой частью модульной системы дымоходов… >>

Взрывной клапан VKS		Шумоглушитель SHMS
Взрывной клапан используется при установке дымоходной системы для газовых котлов. При возникновении нештатной ситуации в котельной, которая привела к взрыву скопившегося газа, взрывной клапан спускает излишнее давление в дымоходе, предотвращая его… >>		Шумоглушители используют в дымоотводящих и вытяжных системах. Обычно в дымоотводящих системах шумоглушитель устанавливают непосредственно после выхода дымовой трубы из котла (отопительного прибора). Чтобы снизить шум не только внутри… >>

Шибер телескопический SHST		Ревизия с дверцей RDS
Шибер телескопический также как и шибер простой выдвижной предназначен для регулирования уровня тяги в дымовой трубе. Уровень тяги в дымоходе напрямую влияет на режим горения топлива в топке отопительного прибора. Чем выше уровень тяги, тем выше интенсивность… >>		Ревизия с дверцей используется для организации доступа к внутренней части двустенного дымохода типа «сэндвич». В отличии от обычной ревизии прочистное с дверцей обладает лучшими эстетическими свойствами. Дверца выполнена из нержавеющей стали и имеет замок…. >>

Фланец прямой FPS		Фланец угловой FUS
Фланец прямой используется при устройстве прохода дымовой трубы через перекрытие. Фланец закрывает противопожарную разделку вокруг дымовой трубы. Прямой фланец может быть оснащен специальной отгибкой… >>		Фланец угловой используется при устройстве прохода дымовой трубы через наклонную кровлю. Фланец закрывает противопожарную разделку вокруг дымовой трубы. Угловой фланец изготавливается под конкретный угол… >>

Конденсатосборник опорный OKSS		Конденсатосборник проходной KSP
Конденсатосборник опорный устанавливается на полу непосредственно под основным стояком дымовой трубы. Также как и обычный конденсатосборник служит для сбора конденсата, образовывающегося внутри дымовой трубы… >>		Конденсатосборник двустенный предназна чен для приема конденсата и снабжен слоем теплоизоляции, что позволяет избежать замерзания конденсата и образования льда. Пригоден для установки на горизонтальных частях дымоходов… >>

Экран проходной EPS		Экран защитный EZS
Экран проходной используется для организации противопожарной защиты при проходе через стену или потолок. Экран изготавливается из нержавеющей стали со слоем огнестойкой теплоизоляции толщиной 30 — 50мм… >>		Экран защитный используется для защиты горючих поверхностей, расположенных вблизи дымохода. Экран изготавливается из нержавеющей стали со слоем огнестойкой теплоизоляции толщиной 30 или 50мм. Экран может быть… >>

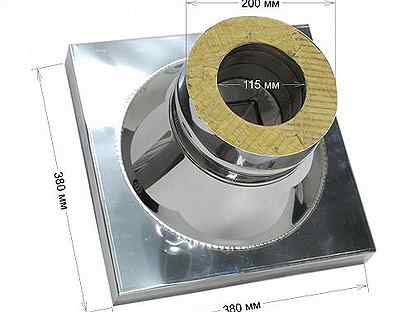

Переход на прямоугольник PSK		Переход на кирпич PSP
Переход с диаметра на прямоугольное сечение дымохода. Параметры перехода выбираются индивидуально под заказ. Также применияется для перехода с кирпичной кладки на двустенную дымоходную трубу. Переход выполняет роль опоры для дымовой трубы, внутренняя часть перехода опирается на… >>		Переход с диаметра на прямоугольное сечение дымохода для присоединение к кирпичному дымоходному каналу. Параметры перехода выбираются индивидуально под заказ. Переход выполняет роль опоры для дымовой трубы, внутренняя часть перехода опирается на… >>

Труба-Телескоп TTS		Розетка декоративная RDKS
Труба телескоп имеет переменную длину от 450 до 570мм для TTS-485 и от 500 до 800мм для TTS-650. Данный элемент удобен при монтаже, когда, например, необходимо состыковать основной стояк дымохода и горизонтальную часть… >>		Розетка декоративная служит для декорирования входа дымовой трубы в кирпичную стену (либо стену из любого другого негорючего материала). Декоративная розетка может быть использована как при инсталляции одностенной системы… >>
Адаптер моно-термо (AMT)		Адаптер моно-термо сварной (AMTS)
Адаптер моно-термо применяется для перехода с одностенной трубы на двустенную. В нижней части адаптера сделана специальная прорезь для снятия температуры, позволяющая избежать нагрева наружной части адаптера. Данный адаптер применяется для установки… >>		Адаптер моно-термо сварной применяется для перехода с одностенной трубы на двустенную. Данный алаптер применяется для установки на дымоходах для котлов на жидком и газообразном топливе, где темрепатура отходящих дымовых газов не превышает 250 градусов Цельсия... >>
Шибер промышленный SHSP		Шибер двухлопастной SHSD
Шибер промышленный отличает усиленная конструкция лопатки и затвора. Применияется для дымоходов диаметром от 300 до 500мм. Конструкция ручки позволяет надежно фиксировать положение при помощи фиксатора. Все элементы шибера выполняются из нержавеющей стали… >>		Данный вид заслонки имеет две поворотные лопасти, что позволяет значительно сократить габаритные размеры заслонки. Двухлопастной шибер изготавливается восновном для промышленных котловых труб диамтером от 500мм… >>
Конденсатосборник KSS Конденсатосборник используется для отвода конденсата, образующегося в процессе работы отопительного прибора. Данный элемент устанавливается у основания каждого вертикального участка дымохода. Скопившийся конденсат отводится из конденсатосборника по специальным…. >>		Четверник CHTS Четверник применяется для организации отвода конденсата и ревизии у основания вертикального участка дымохода. В таблице ниже приведены наиболее часто встречающиеся размеры изделий. Вы также можете заказать у нас любой другой нестандартный… >>
Регулятор тяги RT
Регулятор тяги позволяет изменять уровень тяги в дымоходе в необходимых пределах. В зависимости от уровня тяги в дымоходе регулятор способен подстраиваться и устанавливать уровень тяги на необходимую величину. Регулятор поставляется совместно с тройником… >>

установка сэндвич-трубы

Доброго времени суток, уважаемый читатель! Тема данной статьи посвящена установке сэндвич-трубы — альтернативе трубе кирпичной. Кирпичная труба при всех своих плюсах имеет существенные недостатки, наиболее явные из которых — это громоздкость и большой вес, а так же подверженность разрушению под воздействием погодных факторов. Сэндвич-труба — продукт современных строительных технологий, состоит из внутренней и наружной труб из нержавеющей стали, пространство между трубами заполнено базальтовой ватой. Длина одного сегмента 1 метр, диаметры труб (в нашем случае): внутренний — 130мм, наружный — 220мм.

Сэндвич-труба

Далее я просто буду описывать, как мы с напарником устанавливали такую трубу одному из заказчиков.

Задача нам была поставлена следующая: демонтировать кирпичную трубу до уровня чердачного перекрытия и установить сэндвич с дефлектором. Ещё один минус кирпичной трубы вскрылся в процессе разборки её уличной части — старая труба буквально рассыпалась в руках, а крыша покрыта металлочерепицей, так что приходилось с максиамальной осторожностью просто выкидывать за пределы крышы снятые куски кирпичей и раствора.

Вид старой кирпичной трубы, проходяшей через чердакКирпичная труба

После разборки кирпичной трубы оказалось, что никакого «переходника» с кирпичной на сэндвич-трубу у заказчика нет, поэтому для «посадочного места» пришлось в кирпичах выпилить круглое отверстие (в половину толщины кирпича) чуть большее диаметра внутренней трубы сэндвича.

Посадочное место для внутренней трубы

Внутренняя труба сэндвича вставляется в приготовленное отверстие, щели по краям заполняются печным раствором, а наружняя труба просто опирается на кирпичи и тоже немного обмазывается в месте примыкания тем же раствором.

Установка сэндвич-трубы на кирпичи

Далее сегменты трубы легко вставляются один в другой — непосредственно установка сэндвич-трубы. В месте прохождения трубы через крышу зафиксировали её (строго по отвесу) с помощью обрезков металлопрофиля на саморезы.

Фиксация трубы в месте прохождения через крышуСэндвич-труба на крыше!

Далее на трубу одели оцинкованный металлический лист, верхний конец которого заводится под конёк — он одновременно перекрывает проём в крыше и создаёт плоскость. Сверху одевается специальный силиконовый уплотнитель, который в дальнейшем исключит затекание воды.

Оцинкованый лист и силиконовый уплотнитель

И в довершении сверху одевается ещё один металлический лист, крашеный под цвет крыши, который тоже заводится под конёк. Вся получившаяся конструкция фиксируется при помощи кровельных саморезов. Можно промазать место стыка уплотнителя и верхнего листа силиконовым герметиком.

Верхний лист прикручивается на кровельные саморезы

Поверх трубы одевается дефлектор, который предотвратит попадание атмосферных осадков в трубу, предохранит от задувания и улучшит тягу. Для страховки мы зафиксировали его по краям оцинкованными саморезами.

Установка дефлектора

Вот собственно и вся установка сэндвич-трубы. Преимущества такой трубы налицо — простота монтажа и лёгкость конструкции (вес специально не измеряли, но с трубой под мышкой запросто можно залезть по лестнице на крышу). Хозяева уверяют, что тяга печи улучшилась. До встреч в новых статьях!

видео-инструкция по монтажу своими руками, особенности кладки печной трубы, дымоходов для газового котла из кирпича, примыкания кровли, цена, фото

Несмотря на технический прогресс, без дымохода не обходится пока ни одна печь, котел или камин, где топливом служат уголь, дрова или газ. Да, они стали сложными по своей конструкции, что позволяет им не бояться коррозии, конденсата и противостоять сажевым отложениям. Данная статья будет рассказывать о том, как изготавливается обычная кирпичная труба для дымохода, которая знакома всем с раннего детства.

Строительный бум на коттеджное строительство охватил буквально всю страну, одновременно с этим снова возродился интерес к каминам и печам. Многие стараются воспроизвести в домах отопительные приборы по старым канонам, хотя сегодня это сделать довольно сложно.

Самостоятельная кладка печной трубы из кирпича

Увы, но не так часто сегодня можно найти того, кто сможет сделать печные трубы из кирпича.Поэтому сейчас будет рассказано о том, как самостоятельно сделать такой дымоход в собственном доме, цена которого не ударит по семейному бюджету.

Кладка стояка дымохода в чердачном пространстве

Устройство

Перед началом любого дела необходимо узнать в общих чертах о том, с чем нам предстоит иметь дело. В нашем случае, из каких элементов должна состоять труба для кирпичной печи. Сразу следует сказать, что не совсем верно считать, что достаточно просто сложить прямоугольную трубу.

Насадная труба	Конструкция расположена в самом начале и устанавливается прямо на печи. Может быть оснащена задвижкой, состоит из 5-6 рядов.
Шейка распушки	Уширение изготавливается таким образом, чтобы не изменилось сечение основного канала дымохода.
Разделка или распушка	Выкладывается своими руками в несколько рядов. Она позволяет расширить наружную часть трубы.
Стояк	Формируется в чердачном помещении и обычно это прямолинейная часть дымохода, которая подходит к кровле.
Выдра	Расширение на трубе со всех сторон от 100 мм. Так вы сможете защитить чердачное пространство от дождя и снега, которые могут проникнуть туда сквозь щели. Если ее не сделать, влага постепенно разрушит несущие конструкции крыши.
Шейка трубы	Расположена выше выдры и представляет собой ровный участок.
Оголовок дымохода	Расширенная наружная кладка. Для защиты внутренней части дымохода на него можно установить металлический колпак или флюгарку. Вы можете существенно увеличить тягу в трубе, если правильно их подберете.

Совет: кладка кирпичной трубы ведется с таким расчетом, чтобы по всей ее длине внутренний диаметр был одинаковым.

Как правильно сделать переход с кирпичной трубы на сэндвич

Процесс кладки

После того, как мы узнали основные части нашей будущей конструкции, пора начинать основную часть работы. Предварительно подготовьте для нее все необходимые инструменты и материалы.

Чертеж

Сегодня будем разбирать стандартный вариант дымохода, хотя существует и достаточно других вариантов. Но, в этом случае он подходит не только для печи, а и для камина. Если вы установите вовнутрь металлическую трубу из специального сплава, он легко превратиться в дымоход для котла, использующего газ для работы.

На фото – схема стандартного кирпичного дымохода

Совет: выдру и распушку можно класть и по-другому, это будет зависеть от угла ската крыши и расположения дымохода относительно последней.

Не забывайте, что толщина швов в кладке напрямую влияет на размер канала.

Как выполняется дымоход для газового котла из кирпича

Начинайте кладку с надсадной трубы, строго соблюдая кирпичную перевязку. Она не должна доходить до перекрытия примерно 5-6 рядов. (См. также статью Труба для буржуйки: особенности.)

Сформируйте разделку и стояк

Выполните шейку распушки (разделки).

Инструкция ниже подскажет, как это сделать правильно:

Используйте для создания дымового канала 5 кирпичей,его внутренний размер составит 270х140 мм, наружный 450х590 мм, благодаря вставкам половинок и четвертинок кирпича.

Совет: вставьте вовнутрь канала кирпичные пластины, чтобы соблюсти его габаритные размеры.

Третий ряд кладки должен быть размерами 650х510 мм. Он также должен иметь внутри кирпичные пластины, их толщина примерно 60 мм. Если посмотрите изнутри, заметите, что разделка стала приобретать необходимую форму.
Размер следующего ряда – 710х570 мм, внутри него следует вставить кирпичи толщиной до 100 мм.
Выложите 5-й и 6-й ряды целым кирпичом, не забывая строго соблюдать перевязку.

Совет: если необходимо, вы можете сделать разделку выше, проложив еще один ряд под нижележащую кладку.

Сделайте в кровле отверстие, чтобы можно было в него вывести стояк наружу. Проведите его через кровлю. Остальная работа проводится непосредственно на крыше.

Здесь следует продолжить кладку стояка, внимательно следя за перевязкой кирпичей.Его следует сделать выше кровли на 1-2 кирпичного ряда.

Труба из кирпича для котла на газу

Выдра

Вам потребуется выложить девять рядов, при этом каждый последующий по наружному диаметру должен быть на четверть больше предыдущего.

Не забывайте во время работы о соблюдении внутренних размеров дымового канала, т.е. подбирайте кирпичные пластины таким образом, чтобы он не сужался и не расширялся.

После кладки первых двух рядов у вас получится передний выступ, по краям размер не изменится.
В 3-ем выдвиньте кирпичи, увеличив ширину выдры, плавно заводя передний выступ по бокам конструкции.
В 4-ом ряду увеличьте длину боковых выступов.
5-й и 6-й ряды должны в итоге перекрыть зазор между кровлей и дымоходом с помощью увеличения длины боковых выступов.
7-й ряд – завершение кладки боковых выступов.
8-й и 9-й ряд – кладка четвертого выступа.Не забывайте о перевязке кирпичной кладки и правильно подбирайте пластины из кирпича для дымового канала.

Примыкание кровли к кирпичной трубе с помощью металлических уголков

Кладка шейки и оголовка

10-й ряд предназначен для формирования шейки дымохода. Ее размер лежит в прямой зависимости от его высоты.

Совет: не забывайте соблюдать все требования и нормы по устройству высоты трубы над кровлей, так как этого напрямую влияет на работоспособность камина и печи.

Сделайте оголовок, после сформирования шейки. Работа ничем не отличается от кладки распушки, поэтому особого труда для вас не составит. После этого подберите и установите на него колпак или флюгарку.

Вывод в кирпичную трубу для металлической печи

Вывод

Отвод отработавших газов из печей, каминов или котлов является важным этапом в обеспечении дома теплом. В данном случае следует руководствоваться требованиями и нормами, чтобы обеспечить безопасное взаимодействие с отопительным прибором. (СМ. также статью Канализация в коттедже: особенности.)

В данной статье был рассмотрен стандартный кирпичный дымоход, который можно встретить сегодня во многих частных коттеджах. Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

Монтаж железной трубы в кирпич. Кирпичная труба

Дымоходы «сэндвич» — наиболее удачное решение при строительстве жилого дома, бани или другого помещения, которое будет отапливаться на горючем топливе. Такая технология монтажа имеет огромное количество преимуществ и практически лишена недостатков.

Самое главное, что все работы по проектированию и строительству дымохода вы можете провести самостоятельно. Строительного образования для этого не потребуется, необходимо будет только изучить технологию с помощью видеоуроков, которые легко найти на любом тематическом сайте.По окончании курса останется только применить полученные знания на практике.

Дымоходы типа «сэндвич» имеют высокий уровень противопожарной защиты. Уникальное устройство предотвращает образование конденсата на внутренних стенах, а также сводит к минимуму отложения сажи внутри дымохода. Таким образом, систему не нужно будет чистить несколько раз в год.

Для его нормального функционирования профилактические процедуры потребуются раз в несколько лет. Самое главное — правильно собрать коммуникации, чтобы дым и продукты горения выбрасывались в атмосферу, а не оседали в помещении.И, конечно же, для получения хорошего результата потребуется использовать качественные материалы, которые не подведут.

Как собрать дымоход

Поисковые запросы, как собрать и как установить многослойную трубу, занимают лидирующие позиции на строительных площадках и форумах. Люди охотно приобщаются к новым технологиям, а потому стремятся познать их суть. Мы живем в эпоху, когда научные открытия совершаются почти каждый день почти в каждом секторе, в каждой отрасли, во всех сферах жизни.Поэтому людей с консервативными взглядами становится все меньше и меньше. Новое поколение с радостью осваивает все внедренные технологии, так как понимает, что они созданы, чтобы сделать жизнь человека еще лучше.

Поэтому многие профессиональные строители ведут собственные блоги, где делятся своим личным опытом. Часто их слова снабжены наглядными фото и видео-уроками, упрощающими восприятие информации. Так что теперь любой желающий, имеющий доступ к Интернету, при наличии желания и свободного времени сможет освоить практически все профессии.Наемным работникам за установку сэндвич-трубы не нужно переплачивать, если эту процедуру можно проделать самостоятельно, без посторонней помощи.

Крепление труб типа «сэндвич» обеспечивается их конструкцией. Технологически детали представляют собой отдельные элементы, каждый из которых вставляется в предыдущую деталь до образования монолитной конструкции. Все трубы тщательно подогнаны друг к другу, поэтому для монтажа не требуется дополнительных материалов. Конструкция очень прочная и без внешнего вмешательства ее целостности ничего не угрожает.

Между трубами имеется слой теплоизоляции, который минимизирует обмен рабочей части с окружающей средой. Поэтому собственно дизайн получил название «американский сэндвич». Утеплитель позволяет без проблем общаться в деревянных помещениях, не опасаясь, что стены загорятся от высокой температуры. Легированная сталь или медные сплавы выступают в качестве основного элемента при производстве труб. Эти детали используются во внутреннем дымоходе.

Установка снаружи трубы

Внешний можно собрать из других материалов.Переход «бутерброда» трубы наружу собирается с учетом используемых деталей. Главное правило, которое необходимо соблюдать, — каждый стык должен быть полностью герметичным. Дым имеет свойство просачиваться в любую щель, что чревато негативными последствиями.

Если полностью не удалить продукты горения из помещения, то это негативно скажется на здоровье всех жильцов. Дым также негативно скажется на состоянии дома, оказывая разрушительное воздействие на все элементы, с которыми он будет взаимодействовать.

Сэндвич из кирпичных труб — один из самых распространенных видов стыков. Это неудивительно, учитывая, что такой внешний дымоход имеет лучшую долговечность и прост в проектировании и монтаже. Кирпич хорошо защищен от разрушительного атмосферного воздействия и приспособлен к работе при высоких температурах. Теперь речь идет о жаропрочном кирпиче, который используется при строительстве каминов, печей и дымоходов.

Работа не заставит себя ждать

Еще один плюс — простота работы с материалом.Для сборки кирпичного дымохода не обязательно иметь за плечами огромный опыт. Работа не занимает много времени, а при соблюдении технологий кладки гарантирован положительный результат. Переход кирпичной трубы на «сэндвич» потребует специального соединительного элемента.

Дело в том, что при соединении прямоугольника (квадрата) и круга не удастся избежать множества трещин, как бы тщательно строитель их ни старался закрыть. Специальный адаптер быстро решает эту проблему.Изделие может быть изготовлено на заказ по чертежам заказчика. Такая работа не будет дорогой, как и материалом для изготовления деталей.

Можно попробовать сделать такой агрегат самостоятельно, если есть лист легированной стали подходящего размера и сварочный аппарат для заделки швов. При изготовлении запчастей своими руками нужно будет следить за тем, чтобы все стыки были надежными и не пропускали воздух, чтобы избежать проблем при эксплуатации дымохода.

Русская печь с потрескивающими дровами внутри — символ уюта и добрых семейных традиций. Искусство кладки дымохода из кирпича передавалось мастерами из поколения в поколение. С появлением новых строительных технологий и материалов стало возможным устанавливать дымовые трубы, устойчивые к коррозии. Если со временем возникла необходимость замены верхней части трубы, выполняется переход с кирпичной трубы на сэндвич. Изучите особенности демонтажа и принципы строительства нового дымоходного канала.

Особенности кирпичного дымохода

Правильно смонтированный кирпичный дымоход всегда имеет отличную тягу. Если сооружение построено по правилам, оно служит долгие годы. Разрушенная кладка может перекрыть выход продуктов горения. Чтобы смонтировать новый верх, нужно приобрести сэндвич-трубу с основанием такого же диаметра, как металлическая труба, дефлектор и кровельный элемент для перехода с кровли.

Но сначала нужно разобрать старую трубу (ее верхнюю часть). Демонтаж кирпичных труб дымохода проводится с учетом габаритов конструкции и ее расположения. При ремонте ствола профессиональные ремонтники используют дисковые пилы, перфораторы, кувалды или гидравлический инструмент. Если планируется уронить трубу, необходимо рассчитать угол ее наклона и место падения.

Основные элементы конструкции дымохода: фундамент, ствол (часть трубы к крыше), заглушка, оловянный воротник (позволяет вытяжному каналу плотно прилегать к крыше), выдра (расширенная на 10 см часть труба), горловина трубы (имеет размер стояка дымохода), оголовок (на ней установлен дефлектор, защищающий конструкцию от снега или дождя).

Головная часть раскладывается особым образом, устанавливается непосредственно на топку и содержит вентиль. Он заканчивается за 5-6 рядов до перекрытия этажей. В зоне набухания ствол расширяется на 25-40 см, однако площадь поперечного сечения должна оставаться неизменной по всей длине конструкции.

Продолжение основной трубы выполнен из огнеупорного кирпича, а на самом верху дымовой трубы должны сужать до размера основания сэндвич трубы.

Порядок работы следующий.

На поверхность кирпича наносится раствор, выполняется кладка. Затем проверяют горизонтальную и вертикальную плоскости по уровню и подвесу. Прямоугольная кладка самая простая, ровность кладки можно проверить металлическим прямоугольником.
Внутренняя поверхность дымохода натирается так, чтобы стыки были плотными.
Кирпич шамотный огнеупорный идеально подходит для дымохода, выдерживает высокие температуры и морозоустойчив. Можно заменить на двойной силикатный кирпич М 150.
Заглушка устанавливается в первых рядах дымохода, для контроля тяги необходимо вентиляционное окно.
Ближе к крыше сделать окно для очистки трубы от копоти.

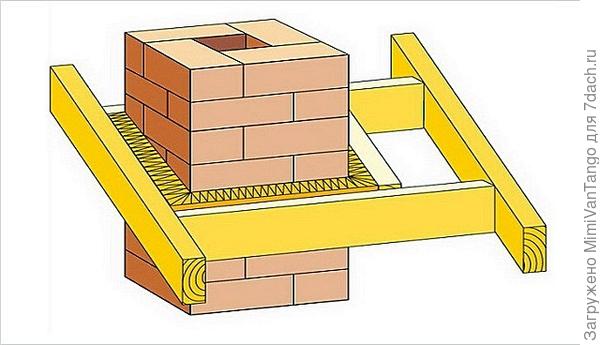

Между крышей и дымоходом уложен негорючий материал, например, минеральная вата.

Как проложить трубу из кирпича

Для бани

Хорошая тяга, кислотостойкость, прочность и структурная устойчивость — главные требования к дымоходам.

Сначала сооружается фундамент из бетона или кирпича высотой не менее 30 см. Ширина цоколя проектируется на 15 см больше, чем ширина дымохода. Оптимальная толщина стенок канала — 10 см.

Кладочные растворы могут быть известковыми, гипсовыми, цементными или смешанными. Обычно используется цементный раствор (смешанный с цементом, песком и водой).

Минимальная высота дымохода над коньком крыши — 50 см. Часть, возвышающаяся над крышей, утеплена и отделана кровельным материалом.

Для котла

Для выхлопной трубы котла отопления нужна муфта (внутри кирпича установить стальную трубу). Эта техника улучшает сцепление с дорогой, укрепляет структуру, уменьшает процесс образования сажи. Нержавеющая сталь обладает антикоррозионными свойствами, что увеличивает срок службы кирпичной бочки. В круглой трубе низкое сопротивление движению продуктов сгорания (по сравнению с квадратным сечением кирпичного дымохода).

Для дымоходов подходят дымоходы с прямоугольным или круглым сечением.Толщина гильзы выбирается такой:

0,5-0,6 мм при установке колонны;
0,6-0,8 мм, если смонтирован пеллетный или жидкотопливный котел;
0,8-1 мм, если установлен котел на угле или дровах.

Преимущества рукава очевидны, после его проведения на стенках не скапливается сажа и не образуется конденсат.

Для металлической печи

Если планируется строительство кирпичного газоотводящего канала для железной печи, необходимо рассчитать и заложить фундамент с повышенным запасом прочности.Иногда для такого дымохода делают отдельное основание. Металлическая печь и кирпичная труба имеют разное время нагрева, что может снизить тягу. Высота дымохода должна быть 5 м и более, иначе тяга будет еще меньше. Чтобы конструкция дымохода была прочной, швы должны быть тонкими, не более 15 мм.

Арматура в зоне рубки и выдры не должна пересекать дымовой канал.

На стыке дымохода с кровлей укладывается огнеупорный участок.Стык между трубой и крышей заделывают силиконовым герметиком.

Огнеупорный силикатный герметик для печей заполняет трещины и трещины.

Переход с кирпичной трубы на многослойную

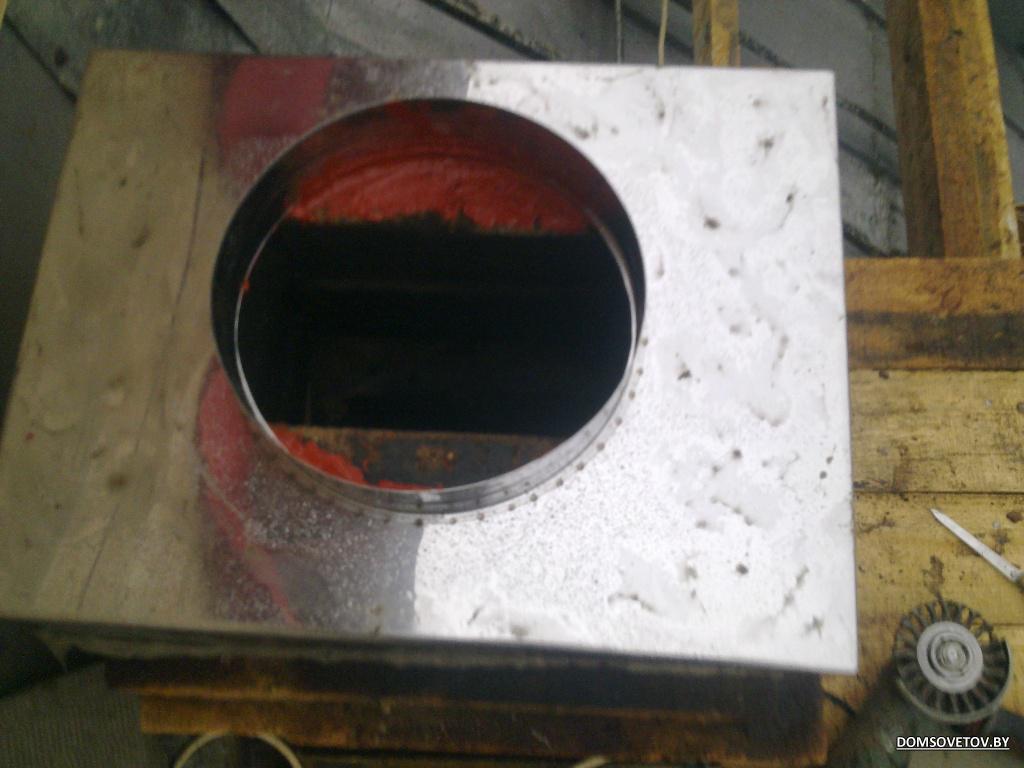

Для соединения старой кирпичной и новой металлической трубы необходимо приобрести переходник. Этот элемент имеет квадратную форму с одной стороны и цилиндрическую форму с другой. По правилам пожарной безопасности адаптер имеет внутри слой базальтовой ваты.

Такой переходник можно заказать у жестянщика.

При установке используйте 2 адаптера, один из них крепится к потолку над кирпичным дымоходом, второй — на чердачном этаже.
При установке многослойного дымохода необходимо соблюдать строительные нормы и правила. От внутренней поверхности сэндвича до горючих конструкций должно быть не менее 38 см. Все это расстояние необходимо заполнить огнестойким материалом.

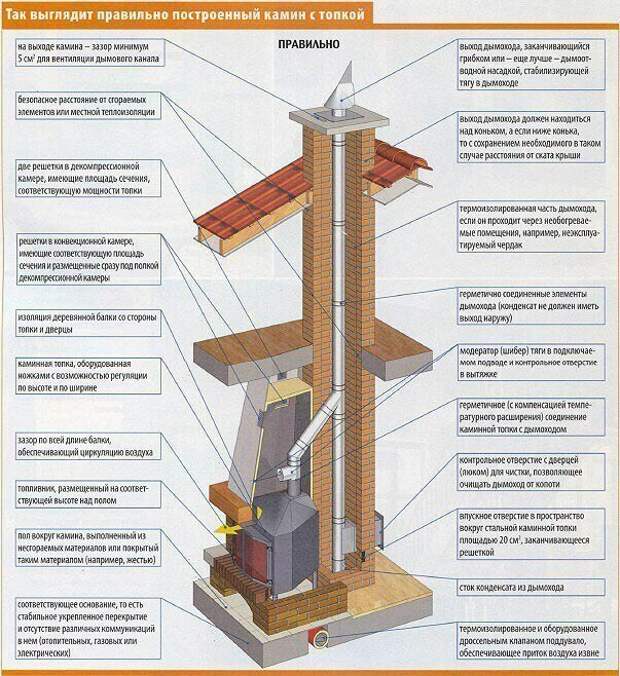

Иногда часть стального канала запускается внутрь кирпича.
Во время монтажа потребуются огнеупорные герметики (растворы) для заделки швов.Они пригодятся даже в том случае, если печь стала пропускать дым. Герметизирующий материал трещин предотвращает попадание продуктов горения и пыли в помещение даже через небольшие щели. Маркировка термостойкости гарантирует стойкость герметика к высоким температурам.
При переходе с прямоугольного сечения на круглое устанавливается место установки и хомуты. Нельзя допускать уменьшения сечения или образования выступов конструкции, иначе возможна обратная тяга или ее отсутствие.

Видео: соединение кирпичного канала и сэндвич-трубы

При длительной эксплуатации даже полнотелая кирпичная труба может прийти в негодность, требуя замены на более современный вариант. Изготовление переходника от кирпичной трубы на бутерброд своими силами — процесс трудоемкий, требующий определенных навыков. Поэтому заказывать ее лучше у профессиональных жестянщиков.

Фракции содержания материалов в кладочном растворе — известь, цемент, песок соответственно 1: 2: 5.Для наружного применения известь исключена.

При кладке кирпича необходимо тщательно залить раствором все стыки, чтобы обеспечить герметичность конструкции.

Трубка для буржуйки: из чего и как изготавливается. Обзор технологии устройства дымохода и полезные советы »href =» http://kanalizaciyadoma. ru/truby/truba-dlya-burzhujki-367 ″> Труба для печи: особенности.)

Фракции содержания материалов в кладочный раствор — известь, цемент, песок соответственно 1: 2: 5.Для наружного применения известь исключена.

Скруглить внутреннее сечение конструкции в местах поворотов и изгибов. Используйте для этих целей цементный раствор или окатанный кирпич.

Заглушку дымохода сделать немного расширенной, чтобы она выступала на 80-100 мм за ствол. Так вы можете предотвратить попадание капель дождя в багажник.

Отверстия вытяжного и дымового каналов также находятся в заглушке.

Установив дефлектор на самом верху трубы, вы можете защитить каналы от мусора и влаги.

Обычно работу с кирпичными дымоходами выполняют профессиональные печники, которых, увы, сегодня немного. Но, если вы хотите все делать самостоятельно, ниже будут даны их рекомендации.

Помогут разобраться в довольно непростом процессе:

При кладке кирпичных рядов следить, чтобы в канал не выступал лишний раствор, подбирайте его постоянно.Помните, чем ровнее поверхность, чем меньше на ней отложений сажи, тем лучше будут выходить газы из печи, тем дольше будет использоваться конструкция.

Дымоход — неотъемлемая честь печного отопления в помещении. В настоящее время для сборки дымохода чаще всего используют сэндвич-дымоходы, позволяющие смонтировать дымоход самостоятельно. Чтобы правильно установить дымоход, нужно знать основные виды устройств и правила сборки конструкции.

Основные виды дымоходов

Все дымоходы можно разделить в зависимости от материала, из которого они сделаны. В настоящее время применяется:

Дымоход кирпичный. Основные преимущества таких дымоходных каналов — высокая огнестойкость и длительный срок службы. К основным недостаткам кирпичного дымохода можно отнести шероховатость внутренней поверхности, на которой скапливается большое количество инородных тел и необходимость установки отдельного фундамента. Накопление веществ сказывается на частоте, а дополнительный фундамент увеличивает стоимость установки системы;

дымоход железный.Наиболее подвержен коррозии, поэтому требует дополнительной защиты. Конструкция довольно легкая и дешевая. Отдельного фундамента для него не требуется. Строители чаще всего используют дымоходы из нержавеющей стали, собранные в модули. В противном случае такие трубы называют бутербродами. Сэндвич-трубы собирают из двух слоев металла, а между ними прокладывают негорючие, например, базальтовую вату;

Дымоход из керамических труб. Он имеет большой вес и требует установки дополнительного фундамента.Однако керамические трубы жаропрочные и долговечные. Из таких труб можно строить как внутренние, так и внешние дымоходы;

дымоходы из полимерных труб. Они отличаются прочностью, невысокой стоимостью и простотой монтажа. Чаще всего полимерные дымоходы закрывают декоративными накладками, например, из кирпича.

Выбор материала для дымохода определяется характеристиками каменки и желанием хозяина.

Основные правила установки дымоходов

Перед установкой дымохода рекомендуется ознакомиться со следующими правилами:

Общая высота дымохода от точки подключения к отопительному оборудованию до конечного элемента системы, которым является головка, должна быть более 5 м. В противном случае дымоход не будет иметь достаточной естественной тяги для вывода вредных веществ, образующихся при горении;
высота дымохода на плоской крыше здания должна быть не менее 0.5 мес. Для других крыш и того, как расположить на ней дымоход, есть определенная схема, изображенная на рисунке;

№

При устройстве переходов дымоходных труб через стены и крышу здания все стыки с домом необходимо утеплить. Для этого используются негорючие материалы, способные выдерживать высокие температуры. Например, листы асбеста;
Перед установкой дымохода следует определить диаметр трубы, необходимую длину и форму. Диаметр дымохода зависит от мощности каменки и рассчитывается исходя из требований ГОСТ. На 1 кВт мощности рекомендуется использовать трубу диаметром 8 см²;
Для правильной установки дымоходов требуется абсолютная герметичность всех имеющихся стыков. Дополнительную изоляцию в местах стыков можно произвести термостойким герметиком.

Необходимо соблюдать все основные правила установки дымохода. В противном случае система не будет работать должным образом, что может привести к пожару.

Дымоход

Самыми популярными типами дымоходов являются дымоходы из кирпича и сэндвич-трубы. Именно на этих примерах мы разберем основные этапы монтажа конструкции.

Монтаж и монтаж кирпичного дымохода

Монтаж и сборка кирпичного дымохода своими руками считается довольно сложным процессом. Поэтому для монтажа конструкции желательно привлечь профессионалов. Если же работа ведется самостоятельно, установщику потребуется:

кирпич;
компонентов затяжного раствора: цемент, песок, известь;
герметик;
инструментов: кельма, лезвие для раствора, кирка, уровень, рулетка и т. Д.

Кирпичные дымоходы своими руками в следующем порядке:

так как монтаж дымохода осуществляется от точки присоединения к отопительному прибору, то при установке последнего делается прочный фундамент, выдерживающий нагрузку;
замешивают кладочный раствор: 1 часть цемента смешивают с 2,5 частями песка и 1,5 частями извести;
цоколь под дымоход очищают от грязи и пыли и смачивают обычной водой;
: все ряды кирпича необходимо располагать в шахматном порядке, избегая совпадения стыков в соседних частях;

первый этап кладки завершается 6-7 рядами до потолка;
далее выкладывается так называемая обрезка, сохраняющая устойчивость смонтированной конструкции и предотвращающая попадание атмосферных осадков в смонтированную зону.Резка развивается в виде пирамиды, при этом внешний диаметр дымохода увеличивается, а внутренний остается неизменным;

Внутренний диаметр кирпичного дымохода для прочной и стабильной тяги должен быть одинаковым по всей длине конструкции.

при прохождении кирпичной кладки через крышу на последней необходимо сделать дополнительную изоляцию из соответствующих материалов, например рубероида;
Дымоход при прохождении через крышу, а также через перекрытие увеличивается в наружном диаметре.Для усиления конструкции крыши на месте прохода трубы укладываются дополнительные балки;

после выхода с кровли кладут еще не менее 9 рядов кирпича;
примыкание трубы к крыше закрывается стальным фартуком подходящего цвета;
в верхней части дымохода установлена насадка, защищающая систему от влаги и других предметов.

При прокладке дымохода не забывайте об устройстве отверстий для чистки.

Не всем нравится внешний вид кирпичной кладки. Как сделать дымоход красивым? Для этого можно использовать, например, плиточные плиты или штукатурку.

Монтаж и монтаж дымохода из многослойной трубы

Монтаж дымохода из сэндвич-трубы, в отличие от кирпичного, не требует особых навыков и может производиться самостоятельно. Для этого потребуется:

необходимое количество сэндвич-труб и переходников;
балок для усиления стены и кровли в местах прохода конструкции;
герметик для дополнительной изоляции стыков;
материалов, изолирующих проход дымохода;
инструментов: отвертка, лобзик, уровень, рулетка и тд.

Монтаж дымохода выглядит следующим образом:

нижняя часть дымохода крепится к отопительному оборудованию;
идёт до потолка;

Место стыка труб не должно располагаться вне зоны видимости человека, так как при нарушении герметичности конструкции будет сложно выяснить место ее нарушения.

дымоход через стену или потолок должен проходить только в укрепленном месте.Для этого используются балки;
Место стыка трубы и стены дома утеплено термостойкими материалами. Это предотвратит возгорание;

при устройстве прохода через стену используется специальный отвод, который впоследствии соединяется с соседними частями дымохода. Колено крепится к стене или потолку с помощью скоб;

проход дымохода через крышу снабжен дополнительным элементом системы, называемым резкой;
к срезу крыши прикреплен металлический фартук, защищающий систему от влаги;
устанавливаются окончательные элементы дымохода: труба нужной длины и напор;
все стыки труб уплотнены.

При сборке дымохода из многослойной трубы особое внимание следует уделить герметизации конструкции.

Из всего вышесказанного понятно, что сборка и установка дымохода своими силами возможна. Главное, правильно рассчитать конструкцию, установить по всем нормам и постоянно контролировать ее работоспособность.

Установка сэндвич-дымохода. Дымоход Sandwich

Дымоход занимает одно из первых мест в системе отопления по важности: от его правильного выбора и монтажа зависит не только внешний вид здания, но прежде всего эффективность отвода продуктов сгорания. Ошибки могут вызвать пожар или отравление угарным газом. Поэтому установка дымоходов требует комплексного и детального изучения: перед началом работ следует ознакомиться с рекомендациями специалистов.

Обычно монтаж системы отвода выхлопных газов проводится при строительстве дома вместе с камином или печью. Раньше это делалось с помощью кирпича: проверенного не одним поколением материала, который имеет достаточную прочность и хорошо сохраняет тепло.Но сегодня все больше разработчиков склоняются к выбору модульных систем из керамики и нержавеющей стали. Причин тому несколько: дороговизна услуг профессиональных печников, длительность кладки и, самое главное, несовместимость кирпичных дымоходов с современными отопительными приборами. Последние разработки в области создания модульных систем позволяют построить дымоход своими руками.
Однако, каким бы ни был дымоход, основные требования к нему не изменились.Это касается срока службы, возможности работы с наименьшим количеством конденсата и отложений сажи на внутренних стенах. Также важна герметичность и низкая теплопроводность: материалы, с которыми соприкасаются выхлопные трубы, не должны нагреваться до критических температур.
Монтаж дымоходов должен производиться с соблюдением следующих правил:
над плоской кровлей труба должна подниматься не менее чем на 0,5 м;
при выходе трубы на расстояние от гребня 1.5 м и более (для скатных крыш), ее высота также должна быть не менее 0,5 м, а при удалении от конька более 3 м минимальная высота трубы должна доходить до условной линии, проведенной от конька вниз по полу под углом 10 градусов к горизонту; №
при устройстве кровли из горючих материалов труба дымоудаления должна возвышаться над ней не менее чем на 1,5 м;
в месте прохода через потолок обязательно проводится теплоизоляция.
Дымоход должен соответствовать установленному в доме отопительному оборудованию.
Варианты конструкции
Перед тем, как сделать дымоход, следует учесть множество факторов. Подбор его диаметра, высоты и тягового усилия (это основные характеристики) необходимо проводить на основании принципа обязательного пропорционального увеличения тяги с увеличением высоты. При выборе оптимального дизайна на первое место ставится эффективность и безопасность, и только потом рассматриваются вопросы внешнего вида и сочетания с другими элементами экстерьера здания.
Важную роль при выборе конструкции системы играет место установки отопительного оборудования и особенности помещения.Различают внутреннюю и наружную установку дымохода. Внутренний предполагает размещение труб непосредственно в отапливаемом помещении, с разделкой, следует установить защитный кожух и опоры. Утеплять такой дымоход не нужно: лишенный теплоизоляции, он будет передавать тепло жилому помещению, что не будет лишним. Исключение составляют только неотапливаемые чердаки. Эта конструкция содержит определенные риски, связанные с опасностью отравления газом в случае разгерметизации системы, а также с вероятностью возгорания.
Горючие материалы вблизи трубы следует обрабатывать антипиренами: это касается стен, перегородок, мест выхода трубы. К тому же такой дымоход сложен в установке и обслуживании. Стыки модулей должны располагаться вне межэтажных или чердачных этажей, чтобы не было препятствий для осмотра и доступа к внутренним поверхностям.

Лучший вариант по соотношению цена / качество признанный дымоход типа «сэндвич»
Система вытяжки наружного воздуха состоит из газопровода, соединяющего выхлопную трубу отопительного прибора с трубой, находящейся снаружи, участков труб и ревизий .Такой дымоход намного безопаснее, его легко установить и отремонтировать. К его преимуществам можно отнести независимость от особенностей интерьера помещения. Но в этом случае обязательно предусматривается внешнее утепление.
Лучшая форма — цилиндр: меньше конденсата собирается на стенках такой трубы, обеспечивается хорошее сцепление с дорогой. Конфигурация должна быть максимально простой: так будет оседать меньше сажи. Горизонтальные участки, если без них не обойтись, не должны быть длиннее метра: это тоже необходимое условие нормального функционирования всей системы.
Монтаж внутреннего дымохода
Дымоход любого типа всегда собирают снизу вверх. Все начинается с выхлопной трубы печки: следующая деталь должна плотно входить в нее: не допускаются зазоры. Лучше установить готовый дымоход заводского изготовления: это ускорит его сборку и обеспечит эффектный вид, более удачный по сравнению с самодельными вариантами. Ссылки соединяются последовательно: каждый последующий раздел частично входит в предыдущий.Это предотвращает вытекание конденсата, а также предотвращает попадание влаги извне, сохраняя изоляцию сухой. Дополнительно герметик применяется для герметизации стыков. Поверх стыков фиксируются хомутами. Через каждые 1,5 м к стене прикручиваются скобы, необходимые для крепления трубы.

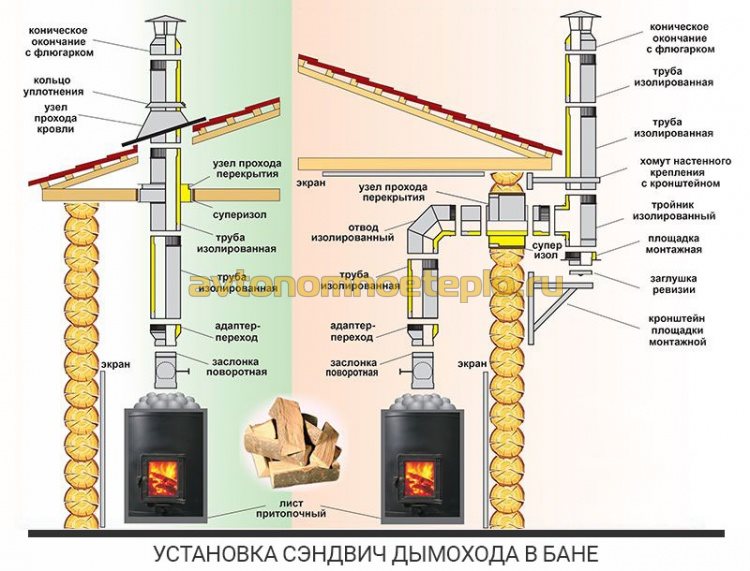

Схема установки внутреннего дымохода
Все участки (как вертикальные, так и горизонтальные) должны быть изолированы от электропроводки и проходить на надлежащем расстоянии от газопровода. В нижней части конструкции устанавливается ревизионная дверь, которая необходима для очистки системы. Необходимо установить дефлекторы или флюгеры для защиты верхней части трубы от попадания внутрь мусора, листьев и дождя.
Монтаж наружного дымохода
Это вертикальная труба, устанавливаемая вне стен здания. Он соединяется с самой печью через одну из них, используя короткое горизонтальное звено (длиной не более метра). Такую конструкцию монтируют чаще всего в тех случаях, когда отопительный агрегат, ранее не предусмотренный, необходимо установить в уже готовом помещении.
Дымоходы двух систем. Двухконтурный — это две концентрические трубы с теплоизоляционным материалом между ними. Одноконтурный обогреватель не оборудован, поэтому его необходимо присоединить дополнительно, чтобы избежать образования конденсата.
Монтаж внешней трубы начинается снизу, сначала прикрепляя к горизонтальной трубе, выходящей из стены, тройнику или колену. В ее нижней части должна быть предусмотрена дверца для чистки трубы. Каждую 1 штуку прикрепляют по вертикальной трубе.5-2 м до стены с помощью кронштейнов. В том случае, если вес трубы значительный, под колено устанавливается специальная опора.
Схема установки наружного дымохода
Верх трубы должен возвышаться над крышей не менее чем на полметра. При невозможности крепления системы дымоудаления с помощью кронштейнов применяют удлинители с хомутами и ушками, к которым крепятся тросы, предварительно закрепленные внизу анкерными болтами. Натяжение троса осуществляется с помощью шнурков.
В некоторых случаях монтаж трубы в большей степени проводится на земле, а затем конструкция поднимается. Для установки на место к ранее прикрепленному тройнику временно прикручивается специально изготовленная петля. К этому же шарниру прикрепляют нижнюю часть трубы, подняв ее лебедкой и установив в нескольких местах временные опоры.
Подъем самой трубы осуществляется с помощью нескольких человек, которые контролируют процесс с помощью растяжек, а также специальной грудины необходимого диаметра. С длинной ручкой стропы на длинной ручке поддерживают трубу снизу. После того, как дымоход находится в вертикальном положении, шарнир демонтируется, стыковочные места модулей стягиваются хомутом, прикрепляются распорки или кронштейны.

Внешний дымоход — экономит место, что особенно актуально для небольших домов
Все стыки необходимо заделать, а участки, подверженные коррозии, обработать специальной эмалью. Сверху следует закрепить дефлектор.
Правильная установка дымохода — залог надежной, эффективной, а главное — безопасной работы всей системы отопления. Ошибки в этом вопросе могут привести к непоправимым последствиям. Поэтому выполнение этой работы следует доверить опытным профессионалам.

Дымоход в организации систем отопления выполняет три основные функции. Всех их можно добиться, установив дымоход своими руками.
Основные функции дымохода
В первую очередь дымоход предназначен для отвода продуктов горения, которые крайне вредны, а зачастую и губительны для организма обитателей вашего дома.
Кроме того, дымоход должен обладать теплоизоляционными свойствами и защищать строительные конструкции перекрытий и кровли от пожара.
И, наконец, красивый дымоход несет эстетическую функцию и украшает крышу вашего дома.
Вы легко сможете установить дымоход самостоятельно, следуя несложной инструкции.
Основные виды дымоходов
В зависимости от материала изготовления дымоходные системы можно разделить на различные типы: металлические (например, чугун или нержавеющая сталь), кирпичные и керамические.Современный дымоход может быть выполнен из композитных материалов и иметь многослойную конструкцию.
Вы можете выбрать модификацию дымохода, наиболее подходящую для вашего дома.
Так, например, самый дешевый вариант — металлический дымоход больше всего подходит для устройства систем отопления котельных или бань, то есть нежилых помещений. Однако такой экономичный подход вряд ли целесообразно использовать в домашних условиях. Металлическая конструкция имеет плохую герметизацию стыков, вследствие чего невозможно избавиться от проникновения дыма в помещение.Также у металла не самый привлекательный срок службы, так как он крайне неустойчив к атмосферной влажности.
Труба из композитных многослойных материалов более надежна и устойчива к старению. Но между слоями такой трубы помещается теплоизоляционный огнестойкий материал. Из-за неоправданной экономии многие производители помещают в промежуточный слой некачественный изолятор, который через время может начать крошиться. Так что покупая такую трубу, внимательно следите за репутацией производителя.
Самый дешевый вариант — построить дымоход из тонкостенного нержавеющего металла. Небольшой вес такой трубы позволяет закрепить ее в конструкции даже с минимальным количеством крепежного материала. Также труба из нержавеющей стали очень проста в обработке — ее можно разрезать обычными ножницами по металлу.

Керамический дымоход
очень сложен в устройстве, так как его монтаж можно проводить только вместе со всем домом. В связи с этим его используют крайне редко, ведь для того, чтобы построить его в готовом доме, строительной бригаде потребуется демонтировать часть перекрытий.
Инструменты, необходимые для установки дымохода
Для того, чтобы установить дымоход в доме своими руками, необходимо запастись следующим минимальным набором инструментов:
болгарка для резки металла и сверло для сверления отверстий
шпатель, зубило и кельма
отвертка, желательно с шестигранной головкой и лобзиком, может быть электрическая,
небольшой молоток и крестовая отвертка,
защитные перчатки и очки
Что нужно помнить при установке дымохода своими руками
По способу постройки дымоходы можно разделить на внутренние и внешние.Разберем подробнее, в каком случае нужно выбрать тот или иной вариант.
Итак, внутренняя конструкция дымохода может быть использована при строительстве систем отопления на базе отопительных котлов или каминов. Такие системы обычно устанавливают внутри стен. После монтажа такие дымоходы закрываются в толще стены и декорируются. В качестве преимущества можно отметить, что такая система не подвержена конденсации влаги и хорошо защищена от атмосферной влаги.
Однако продукты сгорания, проходящие через дымоход, имеют высокую температуру. Следовательно, участки стены, проходящие возле внутренних дымоходов, становятся очень горячими и могут загореться. Таким образом, не рекомендуется устанавливать внутренние дымоходы в стенах, построенных из горючих материалов. Также такие системы не рекомендуются для мощных котлов, имеющих большой поток горячих продуктов сгорания.

Внешний дымоход рекомендуется для промышленных и просто больших систем отопления.Обычно их устраивают в том случае, если площадь отапливаемого помещения превышает 500 квадратных метров. Также такой дымоход можно установить, если монтаж внутреннего дымохода сопряжен со значительными трудностями. Так, в здании с бетонными стенами и потолком легче пробить плиту между этажами, чем забить канал в стене.
Как установить дымоходы из нержавеющей стали и чугуна
Самый дешевый и простой способ установить дымоход — это установить металлическую трубу.Вся установка разбита на несколько последовательных этапов:
Сначала подготовьте канал под дымоход.
Затем вы устанавливаете дымоход.
И на завершающем этапе вы устанавливаете изоляцию вокруг трубы.
Канал под металлической трубой дымохода должен быть примерно в полтора раза больше его диаметра. В этом случае у вас останется место для изоляции.

Фактически металлический дымоход состоит из следующих компонентов: металлическая труба, переходники для крепления уколов, головка и конденсатор.В ряде конструкций дымоход устанавливается дымоходом — агрегатом, увеличивающим тягу в системе.
Этапы монтажа дымохода
На начальном этапе монтажа дымохода нужно подогнать трубы по длине. Далее получившуюся конструкцию помещаем в хорошо подготовленный канал. После этого в систему подключаются конденсатор и сам ТЭН (плита или бойлер). На завершающем этапе устанавливается голова.
Для того, чтобы надежно закрепить трубу, ее необходимо крепить к стене не реже чем через каждые полметра.
При установке стальных и чугунных труб необходимо обеспечить качественную теплоизоляцию дымохода. Только в этом случае можно избежать возгорания потолков и прилегающих конструкций из-за внезапно протекшей трубы. Для изоляции металлического дымохода лучше всего использовать классический метод — огнеупорную глину. Но в крайнем случае можно использовать специальную огнеупорную пену.
Также глиной можно декорировать стыки дымохода из металлической трубы с перекрытиями и крышей.

Если вы используете металлическую трубу, то ее необходимо крепить к потолку и стенам крепежом через каждые полметра. Это вызвано большим весом таких дымоходных труб. Кроме того, посадочные отверстия делают шире — примерно на два диаметра трубы.
Чугунная труба как дымоход прослужит дольше, но ее установка сопряжена с определенными трудностями. Так что разрезать такую трубу можно только с помощью болгарки.
Монтаж сэндвич-дымохода своими руками
Сэндвич-дымоходы из нескольких материалов заменяются обычными металлическими трубами.Многослойная конструкция позволяет качественно изолировать пол от нагрева продуктами сгорания топки. При установке такого дымохода не требуется дополнительной изоляции, в результате чего отверстия можно сделать практически равными диаметру трубы.
Металлические трубы при установке входят друг в друга, как матрешки, и для фиксации колен не требуется дополнительной фиксации родов. В дымоходах-бутербродах отводы труб необходимо соединять с помощью специального строительного клея.Строительный клей не только фиксирует колени, но и предотвращает попадание дыма в комнату.
Сэндвич-трубы очень чувствительны к образованию конденсата из атмосферной влаги, поэтому их не рекомендуется использовать при установке наружных дымоходов. Внутри здания такая труба может прослужить до 70 лет.
Установка наружного дымохода своими руками
Самым оптимальным материалом для изготовления уличного дымохода будет труба из нержавеющего металла. Он немного весит и хорошо справляется с простейшими инструментами.

Для монтажа наружного дымохода из нержавейки выполнить следующие работы:
Пробить отверстие в трубе рядом с котлом. Он должен располагаться не ниже полуметра от верха котла.
Разместите крепежные детали на расстоянии метра друг от друга на внешней стене.
Подсоединить вход дымохода к нагревателю.
Отогните колено изогнутой трубы из помещения.
Установите конденсатор.
Прикрепите трубу к стене.
Установить головку и решетку дымохода.
Монтаж дымохода своими руками: обучающее видео
Установка двухконтурной многослойной трубы
Очень часто в загородных домах отопление осуществляется с помощью камина или полноценной печки, к которой подключаются трубопроводы и все необходимое отопительное оборудование. Такому оборудованию нужен правильно собранный дымоход. Это обеспечит выход продуктов сгорания и оксида углерода.
Установить его без привлечения специалистов не так уж и сложно, если вы решили установить сэндвич дымохода своими руками.Ведь процесс установки в этом случае аналогичен работе с дизайнером. Срок службы устройства достаточно большой, и уход за ним практически не требуется. Правильная установка сэндвич-трубы подразумевает соблюдение некоторых важных технических нюансов. Необходимо:
Грамотно просчитайте все параметры и размеры труб.
Знайте, какую длину выбрать.
Определите, как расположить дымоход по отношению к коньку.
Имеете представление, как собрать конструкцию.
Знаю, как пройти сквозь потолки, сделать изоляцию трубы и подвести трубу к крыше.
Обо всем этом и пойдет речь.
Основные параметры и размеры
Собрать дымоход, действующий по всем правилам, не так-то просто. Для начала нужно определить диаметр сечения трубы и длину дымохода. Для этого нужно использовать существующие нормы СНиП.Диаметр дымохода выбирается с учетом тепловой мощности отопительного оборудования:
Если этот показатель не более 3,5 кВт, то сечение трубы должно быть 14 см.
При тепловой мощности от 3,5 кВт до 5,5 кВт диаметр увеличивается до 20 см.
Тепловой мощностью от 5,5 кВт до 7,5 кВт — 27 см.
Длина дымохода рассчитывается по следующим правилам:
Минимальная высота, обеспечивающая необходимое сцепление с дорогой, составляет 500 см.
Также можно ориентироваться по коньку крыши — труба дымохода должна быть выше конька не менее чем на полметра.
Обращаем внимание на рубероид. Если она из легковоспламеняющихся компонентов, труба над крышей должна подниматься на метр, а лучше на полтора.
Важно! Если рядом с домом есть технические постройки, высота которых больше, чем у жилого дома, то дымоход должен располагаться на 1 метр выше верха крыши пристроек.
Высота трубы в зависимости от расположения
При определении этого параметра важно учитывать расположение дымохода по отношению к коньку крыши. Здесь тоже все просто:
Если от конька до трубы всего 1,5 м, то верхняя часть трубы должна возвышаться над коньком на полметра.
Если дымоход находится в 3-х метрах от конька, то его высота может быть на одном уровне с ним.
Если расстояние между дымоходом и коньком больше 3 метров, то его высота может быть на уровне контура, проведенного под углом 10 градусов от горизонта конька.
Сборка конструкции

Монтаж дымохода по лестнице
Обычный сэндвич с дымоходом — это конструкция, собранная из отдельных сегментов. Каждая представляет собой трубу, внутри которой находится другая, но меньшего диаметра, а между ними — плотный теплоизоляционный материал. Кожух — внешний слой — изготовлен из нержавеющей стали. Внутренний слой также выполнен из стали, имеющей защитное антикоррозийное покрытие. Есть и другие конструкции, например, медь, латунь и алюминий.Медь стоит дорого, латунь также дороже нержавеющей стали.
Алюминий — дешевый материал, и его использование значительно снижает стоимость дымохода. Но в процессе эксплуатации при нагревании расширяется, а при охлаждении снова сужается. В результате может быть нарушена герметичность дымохода. Поэтому специалисты советуют приобретать сэндвич лейбл, у которого обе железные части сделаны из стали. Посередине между ними базальтовый утеплитель.
Его использование дает много преимуществ.Базальтовая вата не боится перепадов температур, химических и физических воздействий, а также обладает прекрасными теплоизоляционными свойствами. У разных производителей утеплитель имеет разную толщину. Минимальное значение — 25 мм, максимальное — 60 мм. Как установка? (3)
Установка выглядит следующим образом:
Размер одного сегмента сэндвича — 1 метр. При установке один просто вставляется в другой. Причем собирать нужно снизу топки, постепенно продвигаясь вверх. Берем первый элемент трубы и соединяем его с патрубком топки. Замыкаем стык специальной заглушкой, закрывающей изоляцию. Далее вставляем отдельные сегменты счетчика один в другой.
Примечание! Один конец трубы всегда сужен. Именно его и вставляем в следующую трубу. Все звенья нужно собирать таким образом, чтобы конденсат, который будет скапливаться при работе дымохода, мог стекать вниз.
Стыковка осуществляется таким образом, чтобы верхний кожух и внутренняя труба дымохода плотно прилегали друг к другу.Сделать это самостоятельно сразу довольно сложно. Поэтому можно прибегнуть к одной уловке. Внутреннюю трубу нужно удлинить на 15 сантиметров, вставить одну трубу в другую и только потом соединять внешние оболочки.
Стыки необходимо дополнительно укрепить хомутами, которые прилагаются к стандартной комплектации. Заводим и стягиваем их вокруг стыков обычной стальной проволокой. Для начала нужно обработать стыки герметиком, тем более что в продаже есть составы, разработанные специально для печного оборудования.
Дымоход может находиться внутри дома или его необходимо вывести наружу и прикрепить к стене.
Как обеспечить устойчивость конструкции при вынесении наружу?

Монтаж стальных дымоходов
Через каждые 2 метра при наружной сборке дымоход крепится к стене скобами. Если предусмотрен тройник или отвод, каждая такая деталь также крепится к стене. Это позволяет удерживать конструкцию в вертикальном положении и не допускать ее обрушения при сильном порыве ветра.Таким образом уменьшается нагрузка на стыковочные элементы. В этом случае необходимо соблюдать определенный промежуток между стеной и трубой.
Печники называют это отступлением. Его стоимость строго рассчитана. В расчетах учитывается толщина стенок котельного оборудования или топки, наличие открытой или закрытой топки, а также степень горючести материалов, используемых для отделки стен. Так, например, если толщина стенки котла 6.5 см, стоит закрытая топка, а стена ничем не защищена от огня, отклонение составит 50 см. А если топка толщиной 12 см и стена хорошо защищена от огня, отклонение может составить
20 см.
Примечание! Некоторые производители упаковывают свою продукцию в полиэтиленовую пленку. Перед тем как приступить к сборке отдельных элементов, его необходимо удалить.
Что делать, если необходимо установить дымоход между двумя стенами или внутри воздуховода?
В этом случае нужно сделать 2 окна на внешней стене.Размер каждой — 150 кв. видеть. Одно отверстие желательно разместить внизу, а другое вверху. При закрытом варианте отступления обязательно собирать напольное покрытие из негорючих материалов.
Как перекрестное наложение?

Дымоход
Иногда бывает необходимо вывести трубу через перекрытия. Сделать это можно с помощью ящика, внутри которого есть отверстие. В него вставляется насадка — специальный элемент, используемый для описанных целей.Толщина коробки должна быть на 7 см больше, чем толщина перекрытий. Это единственный способ защитить крышу от огня. Но для обеспечения безопасности использования дымохода необходимо очень прочно прикрепить воздуховод к потолкам и соединить с их конструкциями.
Труба не должна иметь стыков. Это очень важный момент. Перед тем, как самостоятельно установить распределительную коробку, необходимо сделать правильную разметку маркером. На этом этапе очень актуальна поговорка о том, что нужно предварительно 7 раз отмерить и только потом отрезать.Проделывать отверстия в потолке можно только тогда, когда выбрана соответствующая коробка, а труба правильно расположена.
Как сделать изоляцию трубы
После установки воздуховода и трубы этот элемент дымохода необходимо тщательно изолировать. Для этих целей, маты из фольги на основе базальта, обработанных огнеупорной мастики используются. Отверстие в крыше тоже желательно заделать. В этом случае стоит использовать утеплитель из минеральной ваты. Им желательно замаскировать все отверстия, контактирующие с трубой.
Выход дымохода на крышу

Монтаж дымохода на крышу
Вывести сэндвич-трубу на крышу позволяет специальная перемычка. Печи-печи называют это резкой кровли. Этот элемент подбирается с учетом уклона кровли. Зная его, будет несложно проделать этот этап работ своими руками. Он состоит из трех операций:
Маркер отмечает внутреннюю часть крыши.
Своими руками вырезается отверстие, диаметр которого соответствует диаметру трубы дымохода.
Есть утеплитель. Для этого к кровле изнутри крепится лист оцинкованной стали. В нем предварительно вырезается отверстие для дымохода, и выводится труба. Верхняя резка крыши. Сверху собирает столько звеньев, сколько необходимо для достижения запланированной высоты. А затем сверху закрепляется зонт, защищающий дымоход от атмосферных осадков.
Примечание! На этом участке прохода через крышу труба дымохода не должна иметь стыков.
Особенности эксплуатации дымохода
Трубный сэндвич — продукт нового поколения. Они имеют сборную конструкцию, что значительно упрощает монтаж надежного дымохода. Но во время его эксплуатации внутри накапливается сажа. Его нужно снимать дважды за отопительный сезон. В противном случае велик риск уменьшения полезной площади сечения трубы, что приводит к снижению тяги.

Как работать с трубой
Поэтому чистить дымоход придется постоянно.Для облегчения задачи в ее нижней части устанавливается специальное стекло, либо пристраивается дверца, обеспечивающая доступ внутрь сэндвича трубы. Есть правила, соблюдение которых предотвращает образование слоя сажи. Вот основные из них:
Для топки печи или камина необходимо как можно меньше использовать дров хвойных пород. При горении выделяют смолы, которые очень быстро оседают на внутренних стенках многослойной трубы.
Такой же результат можно получить, бросив в духовку сырые дрова.Печи предупреждают, что влажные пары так же опасны для дымохода, как и смолы.
Не стоит каждый раз сжигать бытовой мусор в духовке.
Если в доме есть дровяная печь или камин, позаботьтесь заранее и подготовьте древесину твердых пород. Купите хорошо просушенную древесину.
В качестве эффективной меры предосторожности бросьте охапку осиновых дров в печь в конце топки. Они очень быстро выгорают и дают сильное пламя, которое хорошо сжигает сажу в дымоходе.
Обобщение темы
Как видите, сборка сэндвич-трубы своими руками — трудоемкая задача, но ее можно реализовать, предварительно изучив материал и просмотрев несколько видеоуроков, размещенных на сайте. Прежде чем решиться на такой эксперимент, нужно внимательно оценить собственные возможности и решить, сможете ли вы выполнить такое задание.
Соблюдая все вышеперечисленные правила, можно рискнуть и осуществить установку. Т — Установка сэндвича с дымоходом своими руками — основные этапы монтажа Г — Правильный монтаж сэндвича с дымоходом своими руками — процесс трудоемкий.Это требует соблюдения строгих правил и норм пожарной безопасности. Знание особенностей каждого этапа установки значительно упрощает задачу. K — Монтаж многослойной трубы своими руками

Система отопления в любом здании состоит из двух элементов. Это установка самого теплогенерирующего агрегата — котла, работающего на газе, жидком или твердом топливе, и системы, облегчающей отвод продуктов сгорания. Установка этих элементов требует пристального внимания.От работы системы в целом зависит теплоснабжение в доме и безопасность людей.
В статье мы рассмотрим, как правильно установить уличный дымоход своими руками, представим ряд советов от мастера, как спроектировать дымоход. Если дымоход неправильно смонтирован снаружи дома, это может привести к неприятным последствиям: обратная тяга выхлопной системы (попадание продуктов сгорания в помещение), это может стать причиной возгорания и травмирования людей.Также может быть недостаточный нагрев. Если вы пришли к выводу, что уличный дымоход вас вполне устраивает, вы можете сделать это самостоятельно, не прибегая к помощи извне, и сэкономить значительную сумму денег.
В настоящее время популярны утепленные наружные дымоходы, их принято называть «сэндвич» (см. Монтаж дымохода сэндвич).
У них есть свои преимущества:
Хорошая тяга (способствует повышению КПД тепловой установки).
Преодоление порога конденсации.
Минимальные отложения сажи на стенах.
Прочность конструкции.
Дымоход для улицы прост в обслуживании.
Минимальный вес.
Допускается установка в деревянных домах.
Соответствует нормам пожарной безопасности.
Сэндвич с дымоходом состоит из трех компонентов:
наружная труба;
внутренняя трубка;
слой теплоизоляции.
Для таких систем существует три типа присоединения:
фланцевое;
байонетное соединение;
Тип подключения мостика холода.
Внимание: Основное требование для всех типов соединений одно: высокая герметичность. Обратите на это особое внимание.
Конструктивные элементы
Перед тем, как приступить к монтажу самостоятельно, необходимо знать устройство наружного дымохода. Главное — определиться, какие элементы вам понадобятся и их количество. Сделайте рисунок и добавьте все необходимое в список.
Любой агрегат тн для производства тепла — котел.
Отводы — регулируют движение выхлопных газов. Название колена содержит информацию об угле наклона. Отводы приваривают аргоновой сваркой или вольфрамовым электродом в атмосфере аргона. На них могут быть установлены ставни различного типа и смотровые окна.
Демпфер для установки на отводы, трубы, тройники и переходы.
Подставка под тройник из нержавеющей квадратной трубы. Крепление к стене осуществляется при помощи дюбелей.Для правильного монтажа дымохода понадобится подходящая подставка для тройника. Обязательно укажите в заказе расстояние между дымоходом и стеной.
Тройник 45 утепленный, нержавеющий, необходим для подключения котла к низу дымохода, вертикальное направление. Трубку отвода конденсата и смотровое окно можно установить сбоку от конструкции или внизу тройника. Чтобы соблюдались все требования по монтажу дымоходов после сборки, дверцу смотрового окна следует посадить на силикон.Бывают тройники прямые, цельные и сборные, присоединения к ним производятся под разными углами.
Кронштейны изготовлены из нержавеющей трубы. Обязательно уточняйте расстояние от стены до дымохода при его заказе (для соблюдения правил пожарной безопасности).
Внешний дымоход должен быть изолирован. Дымоход вместе с теплоизоляцией помещается в защитный кожух и образует так называемый сэндвич. Стандартный размер трубы — полметр или метр, для изготовления корпуса используется не только нержавеющая сталь и оцинковка, но и материал заказчика.Для теплоизоляции используется керамическая вата или базальтовое волокно.
Кронштейн дюбеля усиленный, используется для усиленного крепежа. Это помогает с боковыми нагрузками, с их помощью монтируются разгрузочные и расширительные стаканы.
Верх , труба теплоизоляционная в защищенном кожухе. Диаметр самого кожуха постепенно уменьшается и приближается к диаметру трубы, это позволяет защитить утеплитель от внешних воздействий.
Заглушка , нержавеющая сталь, которой придается желаемая форма путем сварки вольфрамовым электродом.
Теперь вы имеете представление о составляющих и можете правильно выбрать все детали дымохода для отопительного котла. Правильно рассчитайте длину и сечение конструкции.
Внимание: на этапе разработки дымоходной системы следует учитывать такие параметры, как размер и высота сечения. Тяга увеличивается с увеличением длины, чем выше труба, тем сильнее тяга. Однако очень высокий дымоход создаст большое аэродинамическое сопротивление движущимся продуктам сгорания.Размещение дымоходов четко регулируется СНиП 2.04.05-91 . Сечение дымохода имеет значение. Как правило, определяется: отношение внутреннего диаметра дымохода к максимальным размерам проема каминной топки (высота / ширина) будет 10: 1.
При выборе диаметра дымового канала следует учесть, что согласно ГОСТ 9817-95 площадь дымоходного канала по сечению трубы должна быть не менее 8 см 2 на киловатт мощности. мощность отопительного агрегата (камин, бойлер или печь).А расчетное значение скорости отходящих газов в самом котле должно иметь интервал 0,15 — 0,6 м / с.
Монтаж конструкции
Внешний дымоход (его основная часть) устанавливается снаружи здания, который соединяется горизонтальной трубой через стену здания с тепловым узлом. После установки отопительного котла нужно подключить его к трубе дымохода, который будет располагаться снаружи здания. Это не так сложно, как кажется на первый взгляд.Однако необходимо соблюдать некоторые правила.
Правила работы
Монтаж дымохода во всех случаях производится от отопительного котла, а точнее — от вскипания. Труба для отвода газов всегда надевается на предыдущую, это позволяет избежать попадания влаги на изоляцию.
Для герметичности конструкции применяется термостойкий герметик **не менее 1000 * С.
Хомуты следует применять в сточных соединениях, тройниках и трубах.
На расстоянии двух метров наружный дымоход необходимо жестко закрепить к стене специальными скобами. Их также стоит использовать для крепления тройников.
Горизонтальные участки дымохода не допускаются более одного метра.
Избегать контакта газовых труб с дымоходными каналами и электропроводкой.
Когда труба проходит через горючую конструкцию, используйте специальные пожарные трубы.
Установить съемную дверцу для чистки (это нужно делать дважды в сезон) конструкции в основании дымохода.
Монтаж
Когда о конструкции все известно и материал готов, можно приступать к основным работам.
Подключаем дымоход к трубе отопительного котла при помощи отвода, трубы или тройника (в зависимости от конструкции).
Соединяем трубу с дымоходом с необходимым переходным узлом.
Стыки обрабатываем герметиком и устанавливаем хомуты.
Проход через стену осуществляется с помощью специальной проходной трубы (в месте прохождения стены стыковка запрещена).
Внимание: Все звенья дымоходной трубы должны быть плотно прилегающими, вставлять одно в другое без зазоров, входное расстояние должно быть не менее 0,5 сечения трубы (глубина посадки).
Готовим монтаж вертикальной части конструкции. На конце горизонтальной трубы, выведенной через стену, крепим тройник крепежом для вертикальной трубы. Если мы используем колено, следует создать условия для очистки горизонтального зазора соединения.При использовании тройника нижний вывод перекрывается заглушкой, которую снимаем или используем тройник с ревизией. Как и зачем крепить дымоход, зависит от его расположения. Труба крепится к стене настенными скобами через каждые 2 метра. Если основная труба тяжелая, установите колено на опору. Часто бывает, что невозможно сделать крепеж к стене по всей длине конструкции, в этом случае используются растяжки.
Устанавливаем хомут с ушками, к ушкам прикрепляем зажимы и уже к ним прикрепляем тросы удлинителей нужной длины.В этом случае кабель от растяжек должен быть не менее 3 мм в диаметре.
В местах крепления растяжек устанавливаем рым-болты или анкеры (выбираем исходя из поверхности крепления).
Следующим шагом будет подъем и закрепление всей конструкции вертикальной трубы. Возможна установка деталей, но это небезопасная работа на высоте, а иногда и вовсе невозможная. Как правило, трубу собирают на земле , скрепляют все детали хомутами, готовят крепления для растяжек и скоб.
Чтобы облегчить этот процесс, мы используем петлю.
Подбираем желаемый колен для соединения и производим навеску крепления к краю наружной трубы, привариваем.
Готовый конец трубы приподнимите на уровне стыка и также прикрепите петлю к концу колена.
Подъем всей конструкции осуществляем с помощью прилагаемых тросов и рожка. Делать это нужно в хорошую погоду, недопустимо выполнять при порывах ветра.
Осуществляем крепление в доступных местах.
Для устойчивости немного поправляем растяжки.
Откручиваем гайки, которыми крепился шарнир. Сами болты срезаем болгаркой и выбиваем концы.
Выбиваем петлю и закрепляем оставшиеся болты на стыке.
Производим полное растяжение. Регулировку натяжения производим стяжками винтами.
Установка подошла к концу. Изготавливаем фитинги для стыков и герметизации стыков.После того, как проведем утепление вертикальной трубы, делаем утеплитель (это позволит избежать появления конденсата). Теперь об отоплении дома можно быть спокойным.
Сегодня практически каждый частный дом оборудован дымоходом. И в большинстве случаев имеет практическое значение, а не чисто декоративное. Это связано с тем, что частные дома очень редко подключаются к центральному отоплению, они отапливаются с помощью котлов, печей и т. Д. И дымоход во всем этом деле играет очень важную роль. Через него выходит пар и дым. Это способствует правильному функционированию любой системы отопления. Монтаж дымохода — очень сложный и кропотливый процесс.
Введение
Дымоход представляет собой сложную конструкцию, предназначение которой — отвод побочных продуктов отопления из топки в атмосферу, защищающую дом от сырости, горения, смолы и горения стен. Он является неотъемлемой частью практически каждого загородного дома или дачи.
Принцип действия данной конструкции заключается в ее способности создавать естественную тягу, которая удаляет пар, смолу и т. Д.Установка дымохода — очень ответственный процесс. Если при его строительстве допустить ошибки, можно не получить желаемый результат и заработать массу проблем. Например, недостаточно мощная тяга для определенного типа топки, что чревато отравлением.
Существует множество различных конфигураций дымоходов, которые различаются как по цене установки, так и по тяге и другим характеристикам. У каждого из них есть свои недостатки и преимущества. Давайте поговорим о том, что бывают разные типы дымоходов, какие инструменты необходимы для их установки и как правильно их установить.
Инструменты
Перечислим минимум инструментов, которые понадобятся при выполнении работ по установке дымохода. Этот набор может отличаться в зависимости от того, какой тип системы вы устанавливаете. Итак, приступим. Вам необходимо подготовить следующие инструменты:
Болгарка (к ней — набор дисков для работы по камню и металлу).
Шлифовальный станок.
Молоток.
Перфоратор с набором сверл разного диаметра.
(для удобства лучше иметь большой и маленький).
Ведро, мастерок, угольник, рулетка — небольшие аксессуары, которые упростят работу.
По возможности приобретите монтажный пистолет.
Теперь можно приступить к работе. Установить дымоход или возвести его не так уж и сложно, если у вас есть голова на плечах и рабочие руки.
Материалы
Сегодня существует множество различных типов дымоходов, которые строятся из разных материалов. В зависимости от типа конструкции покупается определенный набор материалов.Так, например, установка сэндвич-дымохода предполагает использование в работе таких комплектующих:
труб различного диаметра, которые вставляются друг в друга;
наполнитель (изоляционный материал) с рабочей температурой до 700 градусов Цельсия — это то, что находится между трубами;
крепеж для труб;
шурупы по дереву;
зажимы и скобы;
отводы труб — необходимы для отводов труб и т. Д.
Для кладки традиционного кирпичного дымохода нужен цемент, специальный зонт для прикрытия трубы и т. Д.И здесь уже видно, насколько различаются расходные материалы для той или иной конструкции. Таким образом, определившись с типом дымохода, мы начинаем поиск и закупку всего необходимого для его установки.
Требования к современному дымоходу
Любой современный дымоход, будь то сэндвич или кирпич, должен соответствовать определенному набору требований. И что это за требования?
Должен быть устойчивым к влаге. Процесс конденсации приводит к тому, что стены дымоходов, как кирпичные, так и металлические, способны к саморазрушению.
Мощная тяга.
Хороший дымоход выдерживает температуру до 1000 градусов Цельсия.
Он должен иметь отличную стойкость к химическим веществам.
Гладкая внутренняя поверхность (очистить такую конструкцию будет намного проще).
Соблюдая правила установки дымохода, можно добиться хороших результатов и построить действительно хорошую, качественную систему вывода продуктов сгорания.

Основные разновидности
Существует множество различных классификаций дымоходов, но сегодня мы поговорим о таких типах как:
Кирпичный дымоход.
Сэндвич с дымоходом.
Коаксиальные конструкции.
Газовый радиатор как своего рода дымоход.
Поговорим конкретно о них, так как они наиболее популярны у дачников и владельцев загородных домов. Стоит отметить, что каждый из видов имеет свои достоинства и недостатки, поэтому только вы будете выбирать, какой из них вам подходит.
Кирпичный дымоход
Монтаж дымохода из кирпича, а точнее его возведение от цоколя до козырька, — довольно сложный процесс, включающий множество этапов и правил, которые необходимо знать и соблюдать.Начнем с того, что одна такая конструкция рассчитана максимум на две печи при условии, что они будут находиться на одном этаже.
В этом случае большое значение имеют правила установки дымохода. Отчасти они касаются кладки. Каждый кирпич должен перекрывать лежащий ниже шов — это позволит избежать саморазрушения. Считается, что возведенная таким способом конструкция намного прочнее любой другой.
Температура на дне духовки слишком высока.Особенно, если дом отапливается углем. Чтобы не повредить основание трубы, на топку монтируется специальная насадка из нержавеющей стали, которая впоследствии облицовывается двойным слоем кирпича. Размер такой конструкции зависит от высоты потолков и самой печи. Для кладки необходимо использовать только глиняный раствор с добавлением цемента. Очень важно сделать специальный клапан, который закроет всю дыру — он будет служить регулятором для увеличения или уменьшения тяги.
Допускается также строительство дымоходов внутри наружных стен, с одним, конечно, одним условием: если они сделаны из негорючих материалов. В последнее время в основе большинства этих систем лежит стальная труба, которую впоследствии изолируют и кладут кирпичом.
Монтаж дымохода: технология «сэндвич»
Технология «сэндвич» — сложная и дорогая конструкция, способная выдерживать высокие температуры, как кирпич. Огромное преимущество этого дымохода в том, что его практически не нужно обслуживать.Единственное, что нужно — это периодически его чистить.
Сэндвич с дымоходом состоит из трех основных элементов. Во-первых, внутренняя и внешняя трубы вставляются друг в друга. Швы каждого из них необходимо правильно сварить и обернуть защитной негорючей тканью или волокном. Зазор между трубами заполнен специальным огнестойким и жаропрочным материалом, не позволяющим внешней трубе сильно нагреваться. Это третий элемент.
Установка сэндвич-дымохода потребует много времени и сил, но оно того стоит.Завершающий этап работ — крепление конструкции снаружи стены дома. Осуществляется этот процесс с помощью специальных зажимов, креплений и скоб.
Коаксиальный дымоход
Установка коаксиального дымохода чаще всего выполняется на парогенераторах, газовых котлах и т. Д. Эта технология чем-то похожа на сэндвич, но вместо прокладки внутри просто устанавливаются прокладки, которых нет. дайте трубам соприкоснуться. Такую систему, в отличие от других разновидностей, можно вывести в горизонтальном положении через внешнюю стену.Эта установка сегодня очень популярна, и наиболее часто используется коаксиальный вид.
Вы спросите: «Почему их устанавливают только на газовые котлы и генераторы?» Ответ очевиден. Все дело в том, что температура в таких котлах на выходе намного ниже, чем у настоящих печей. Именно поэтому этот вид больше нигде не используется. Установка газового дымохода аналогична установке сэндвич-системы.
Дымоход модульный керамический
На сегодняшний день модульные дымоходы пользуются большим спросом, несмотря на заоблачные цены.Это связано с тем, что такие конструкции несут в себе два ключевых качества, очень важных для человека — они очень просты в установке и достаточно надежны. Такие дымоходы можно прокладывать даже внутри деревянных стен, необходимо только соблюдать зазор между стеной и керамикой — 5 см. К тому же у них очень привлекательный внешний вид.
Монтаж такого дымохода очень прост. Для этого необходимо соединить между собой уже готовые участки трубы (модули), хорошо их закрепить и заполнить стыки специальным герметизирующим раствором, после чего всю конструкцию следует закрепить к / в стене.

Дымоход для бани
Практически любой хозяин дачного участка хочет иметь сауну или баню в доме или поблизости. Самым главным элементом последнего является духовка. Ведь именно она создает высокие температуры в парилке. А для этого требуется качественный монтаж топки и дымохода, которые будут работать, так сказать, в тандеме. Лучше всего для такого дела использовать традиционные конструкции из кирпича.
Правила монтажа такого дымохода мы уже рассмотрели выше.Так что особых вопросов быть не должно. Во всем остальном установка дымохода в бане возможна как внутри, так и снаружи помещения. Решайте, как всегда, за вас. Но опытные специалисты советуют возводить конструкцию внутри. Стены дымохода очень горячие, они способны повышать температуру в помещении. Однако если вы не уверены в своих силах, лучше всего доверить такую работу профессионалам, которые сделают все качественно и быстро.

Проблемы с установкой дымохода
Установка дымохода может сопровождаться большим количеством проблем, а неправильно построенная система просто сведет на нет все усилия и добавит головной боли. Могут возникнуть сложности. Одной из причин может быть неправильно подобранный материал. Например, если положить в основание печи плохой кирпич, можно остаться без дымохода, так как он быстро потрескается и осыпется. Кроме того, необходимо знать конструктивные особенности такой системы, чтобы не пропала тяга. Например, высота трубы над прилегающей частью кровли должна быть не менее 0,5 м, а для домов с комбинированной крышей (плоской) — не менее 2.0 мин. И еще один важный момент. Устья кирпичных каналов на высоту 0,2 м следует защитить от атмосферных осадков слоем цементного раствора или заглушкой из кровельной или оцинкованной стали.

Конечно, лучше учиться на чужих ошибках, чтобы не делать свои собственные. И промахи в этом случае чреваты большими неприятностями. Неправильный дымоход может испортить весь ваш дом. Например, обгоревшие стены легко могут стать причиной пожара. Поэтому, прежде чем что-то начинать, нужно все тщательно спланировать и продумать.Посоветуйтесь со знающими людьми, перечитайте специальную литературу, наконец-то перестрахуйтесь и доверьте установку столь важных систем профессионалам. От этого проблем будет меньше, а с работой справишься быстрее.
Как построить ракетный нагреватель массы: 11 шагов (с иллюстрациями)
Есть два основных фактора, которые отличают ракетный нагреватель массы (RMH) от обычной дровяной печи. Во-первых, сгорание, которое имеет место в RMH, является более полным из-за увеличенной тяги и изолированной камеры сгорания.Следовательно, RMH может быть в восемь раз эффективнее, требуя меньше древесины для того же количества тепла. Это также приводит к уменьшению количества золы и дыма.
Второй фактор, который делает RMH таким превосходным, — это тепловая масса, охватывающая компоненты, которые нагреваются. Когда биомасса сжигается и RMH нагревается, она передает тепло тепловой массе (саман, грязь, песок и даже вода). Хотя для разогрева требуется время, это тепло продлится несколько часов после тушения пожара.Например, если у нас есть огонь всего на пару часов вечером, печь все равно будет горячей утром.
К тому времени, когда мы начали исследовать преимущества RMH, мы уже построили свой дом и установили обычную дровяную печь. Если бы мы узнали об этом раньше, мы бы построили RMH, заключенный в глинобитную скамью или что-то подобное, в дизайн дома. Мы сделали RMH, который мы будем описывать в этой статье, таким образом, чтобы он соответствовал существующему пространству, и он отлично работает!
Пока солнце выходит днем, нам редко нужен огонь, так как мы спроектировали дом, чтобы использовать солнечную энергию.Однако для тех пасмурных и холодных дней эта печь стала настоящим хитом. Мы используем часть древесины, к которой мы привыкли, мы можем сжигать гораздо большее количество биомассы, и тепло сохраняется намного дольше. Это беспроигрышный вариант. Единственным недостатком является то, что для ее изготовления требуется больше работы, чем просто пойти в магазин и купить готовую печь, но это кажется относительно небольшой ценой, особенно для производителей.
Если вы используете дрова для отопления дома, вам обязательно стоит подумать о создании RMH. Это будет иметь огромное значение для вашего дома и вашей поленницы. Этот дизайн можно изменить в соответствии с вашим пространством и потребностями. Или вы можете использовать изложенные нами принципы для создания собственного уникального нагревательного устройства.
В общем, он обошелся нам в 150 долларов, хотя глинобитный был бы значительно дешевле. Тем не менее, мы вернули эти деньги за счет экономии времени и энергии на сбор и заготовку дров.
Данный RMH основан на дымоходе диаметром 6 дюймов. Если в вашем доме другой размер дымохода, необходимо изменить масштаб компонентов.Площадь поперечного сечения всех частей системы не может быть больше площади поперечного сечения дымохода. Камера сгорания (горизонтальная область, где находится пламя) должна быть наименьшей площадью поперечного сечения всей системы. Чем больше у вас площадь, тем выше должен быть стояк. Итак, если вы все же построите один из них, точно следуйте этим планам или исследуйте, что может измениться с другим размером дымохода.
Чтобы узнать больше о наших идеях и проектах, посетите наш сайт.
Как построить ракетный массонагреватель
Обрезка потолка для дымохода. Как проделать трубу через потолок
Установка дымохода в сэндвич-баню — самый лучший вариант металлического дымохода. Эта небольшая по весу и компактная конструкция практически незаменима в условиях, когда в первоначальном плане в жилище не было устройства дымоудаления.
Реализовать эту инсталляционную идею несложно. Все, что нужно, — это скрепить основные детали и вспомогательные элементы в нужной последовательности.
В этом случае также нужно учитывать некоторые нюансы данного устройства. Без них не получится правильно выполнить цельную и герметичную конструкцию. А выглядит такая конструкция так:
Сэндвич — конструкции, состоящие из трех слоев, получили свое название от светового представления известного жителя Англии. Дымоходы в бане с таким названием — не исключение.
Отличительная особенность данных труб заключается в том, что между металлическим контуром снаружи и таким же контуром посередине помещается изоляционный слой. Обычно его делают из базальтовых материалов.
Дополнительные элементы для установки:
труба с ревизией;
кронштейны и другие детали:
Этот комплект помогает обеспечить правильное функционирование системы дымовых газов.
Сэндвич-дымоход в бане имеет ряд преимуществ.
Контур внутри многослойной трубы хорошо переносит нагрев до высоких температур и эффект конденсации.
Особенности конструкции создают препятствия для проникновения воды в изоляцию.
Создается необходимый предел тяги, и происходит отвод газов.
Контур внутри этих материалов, и этот вариант, как известно, обладает высокими антикоррозийными свойствами. Ставя целью экономию, внешний контур часто делают из не очень прочного оцинкованного материала.
Таким образом, перед потребителем встает проблема выбора материала: отдать предпочтение долговечной нержавеющей стали или варианту, позволяющему сэкономить.
ВАЖНО! Материал для сэндвич-трубы внутри выбирается с учетом ее способности выдерживать высокие температуры. Причем изделие для внешнего контура обязательно должно быть из жесткого материала, иначе его конфигурация не может оставаться неизменной.
Также используется при установке:
Настенные кронштейны для удержания здания.
Ревизия, состоящая из окна для чистки, также включает в себя подставку.
Комплект переходника.
Тройники.
Колени, позволяющие изменять направление конструкции на 45 градусов или под прямым углом.
Хомуты для крепления отдельных деталей.
Платформа разгрузочная. Он позволяет точно рассчитать массу конструкции и снять нагрузку с ее основания.
, розетка и окапник.
Установка и монтаж

Монтаж сэндвич-дымохода в бане — простейший вид прокладки сети для удаления продуктов сгорания. Небольшие и легкие строительные элементы легко собираются с помощью вспомогательных элементов.
Перед возведением такой конструкции необходимо учесть следующие требования:
Наиболее подходящая длина от печи до грибка на крыше — 5 метров.
Труба укладывается вертикально, без выступов. Отклонение от вертикали допускается на тридцать градусов, а максимальное отклонение в сторону — один метр.
При условии, что расстояние от крыши до верха конструкции превышает полтора метра, необходимо сделать натяжку, чтобы закрепить ее.
Если на крышу укладываются горючие материалы, то в конце конструкции дымоудаления нужно установить сетку — искрогаситель, ячеек такого устройства должно быть 0.5х0,5 см. На кровле плоского типа дымовая труба над ее уровнем поднимается выше одного метра.
Горизонтальная часть дымохода не должна превышать расстояние более одного метра.
Места стыковки элементов должны быть на виду. Их нельзя оставлять внутри кровельной плиты.
Такой дымоход в бане собирается очень легко, делается это по принципу конструктора. Один конец одной части «вставляется» в следующую деталь:
Для этого объем каждого элемента на одной стороне немного больше, чем обратный объем на другой стороне. Хомуты повышают надежность таких соединений.
Правильная установка системы в бане невозможна без правильной сборки конструкции. Начать следует с прикрепления банной печи к трубе для сэндвича.
В данной работе используется стартовый конус. Один ее конец «устанавливается» на патрубок топки, а другой присоединяется к прямому участку конструкции.
Часто дымоход в ванной представляет собой простую конструкцию, состоящую из трубы, идущей от печи на улицу.Они проходят через крышу и потолок с помощью нескольких поворотов и аксессуаров.
Вывод через потолок
Монтаж дымохода в бане через потолок выполняется следующим образом. Для выхода в потолке устраивается специальный блок, создающий надежный крепеж и высокую пожаробезопасность:
Несмотря на то, что такая труба представляет собой двухслойную конструкцию с негорючей теплоизоляцией посередине, в целях увеличения По уровню безопасности в потолочном проеме для дымохода делается отверстие для крепления небольшого патрубка, диаметр которого на 15-20 см больше диаметра дымохода.
Снизу такое отверстие заделывают стальным листом. Та часть, которая попадает на чердак, заполняется негорючим материалом. Для этого можно взять:
Изоляция предотвращает образование большого количества конденсата в сэндвиче, что является дополнительным преимуществом.
Ниже описано, как это сделать самому.
Для изоляции вам потребуются два прямоугольных куска оцинкованной стали, которые свернуты в цилиндрическую форму.
Водосточная труба должна быть обернута изоляционным материалом … Сверху надевается труба большего размера и соединяется накаткой.
Вырезанный из листа железа зажим должен быть шириной 20 см; по длине она должна быть равна длине покрываемой части трубы. Дымоход им крепится снизу и сверху.
Изготовленные трубы подключаются по схеме.
Эту несложную схему монтажа сэндвич-конструкций можно использовать как при первом возведении конструктора дымовой проволоки, так и при замене ее деталей при ее перегорании со временем.
Сэндвич-технология достаточно проста по своей базовой конструкции и практически не требует специальных навыков.
Как сделать заглушку своими руками
Для защиты сэндвич-дымохода необходимо оборудовать выход из дорожек специальной заглушкой. Это поможет избежать переноса системы духовки в ближайшие годы.
Видео: флюгер + колпак + дымоход своими руками
К тому же в наше время материал для такой конструкции найти не сложно.Ориентируясь на чертежи, которые приведены в качестве примера работы, вы сможете быстро и легко выполнить все действия по аналогии самостоятельно.
Последовательность работы
Колпак может иметь разные формы, среди которых наиболее распространены изогнутые, конические и плоские круглые, квадратные или прямоугольные поверхности.
Для установки вытяжки прямоугольной формы необходимо ознакомиться со схемой ниже.
Листовая нержавеющая сталь (можно использовать оцинковку, медь и цинк-металлические сплавы).
Инструменты для работы.
Перчатки.
Флюгер.
Для того, чтобы впервые сделать шапку самостоятельно, лучше сначала потренироваться на картоне. Построив одну-две таких заготовки, вы четко поймете процесс изготовления.
Видео: Заглушка своими руками
Кроме того, на их основе можно делать рисунки на лицевой стороне металлического листа, обводя картон по контуру. Также необходимо провести на нем все линии, которые будут использоваться для изгибов.
Просверлите узкое отверстие диаметром 3-4 мм в центре рисунка на оцинкованном листе. Лишнее обрезается ножницами по металлу.
С помощью листогиба необходимо поэтапно согнуть все детали, чтобы получилась нужная форма.
Если этого устройства нет в наличии, вы можете сделать это с помощью имеющихся инструментов. При этом старайтесь не оставлять на крышке вмятин.
Кромка шириной 1 см загибается внутрь под углом 45 градусов.Чтобы не получить расхождения в углах, начинать нужно с них, постепенно продвигаясь к середине.
Теперь стоит проверить на ровность. Для этого нужно под центр получившейся фигурки подложить ровную тонкую палочку и воткнуть ее в миску с землей. При правильной сборке не будет перевеса ни в какую сторону.
После того, как все основные углы будут очищены, обработаны, сплющены и выровнены, нужно закрепить заглушку на основе. Для этого изделия соединяются с помощью специального строительного клея.
Сверху можно дополнительно украсить флюгером, который будет крутиться и показывать направление ветра. Чтобы ничего не пропустить, воспользуйтесь прилагаемым видеоуроком «Как сделать шапку своими руками».
Заключительные действия
На этом этапе к дымоходу прикрепляется регулируемый фартук и конструкция дымохода расширяется до необходимых размеров.
Монтаж дымохода в многослойной трубной бане будет выполнен правильно, если правильно рассчитано соотношение его диаметра, высоты и объема.В этом случае также важен тип печи и ее мощность. Возможность тяги и то, насколько хорошо она будет функционировать, напрямую зависит от этих факторов.
Дымоходы в русской бане классического типа должны быть пожаробезопасными, не содержать много поворотов и изгибов. Все свои действия необходимо подчинять рекомендациям профессионалов, и горячее сердце банной комнаты будет работать бесперебойно очень долго.
Если в расчетах есть «неточности», то следует обратиться за консультацией к профессионалам.Затраченные на это деньги полностью окупаются за счет безупречно функционирующего сэндвич-устройства дымоудаления, а значит ваше здоровье.
Записи
Организация правильного прохождения дымохода через перекрытие — очень важная строительная операция в том случае, если возводится частный дом, баня или любое другое строение. В основном это связано с определенными стандартами пожарной безопасности, которые необходимо соблюдать во время этих мероприятий: причина многих пожаров кроется именно в нарушении этих правил при установке дымохода.
Основные правила
При прокладке дымохода через конструкцию перекрытия и кровли необходимо учитывать нормы и правила пожарной безопасности, согласно СНиП 2. 04.05-91. Труба в частном доме и бане обязательно должна быть оборудована специальным проходным устройством.
Правила имеют следующие основные положения:
Расстояние между стропилами из горючего материала и трубой из кирпича или бетона устанавливается на уровне 13 и более сантиметров.
Расстояние между неизолированной керамической трубой и горючими стропилами должно быть не менее 25 см. При утеплении этот показатель уменьшается до 13 см.

Эти правила являются обязательными при установке балок, шаг которых обычно находится на уровне 60 см. Для получения необходимого расстояния между конструкцией дымохода и потолком на этом шаге необходимо будет использовать исключительно изолированные трубы. . Отличный вариант в этом случае — специальная сэндвич-труба, в структуру которой входит несколько слоев, в том числе изоляционный.Обычно выходные патрубки топки имеют сечение 115-120 см. Если толщина изоляционного слоя многослойной трубы составляет 10 см, общий диаметр достигает 315-320 мм, а расстояние — 130 мм.
В банях обычно используют трубы, где толщина изоляционного слоя обычно достигает 10 см. В некоторых случаях этот показатель может снижаться до 5 см, хотя специалисты этого делать не рекомендуют. Самый распространенный вид сэндвич-труб — изделия с толщиной изоляционного слоя 35-50 мм: варианты с теплоизоляцией 100 мм обычно можно найти в специализированных точках продаж, ориентированных на оборудование для бань.Для дымоходов без изоляции минимальное расстояние до горючего материала устанавливается равным 250 мм.
Нормы отступов от труб до стен
Согласно приложению 16 СНиП определенные расстояния между дымоходом и горючим материалом обязательны:
Для сэндвич-труб толщиной 120 мм расстояние до перегородки, оснащенной противопожарной защитой, должно быть на уровне 200-260 мм. При отсутствии такой защиты расстояние увеличивается до 260–320 мм.
Для сэндвич-труб толщиной 65 мм минимальное расстояние до негорючей перегородки устанавливают 380 мм, до горючей — 320-500 мм.

В этом приложении указаны нормы расстояний между трубами и стенами. В этом случае стены должны быть выполнены из огнестойких материалов: это подразумевает дополнительные меры по их изоляции вместе с потолком. Это делается с помощью минеральной ваты или оцинкованного стального листа, покрывающего верхнюю часть изоляции.
Какие узлы в потолке
Особое внимание уделено тому, что потолок надежно защищен от возгорания. В этом случае для разрезания потолка применяется средство защиты, называемое переходным узлом. Пропуск трубы через потолок можно произвести своими руками, другой вариант — использовать уже готовую конструкцию (подробнее: «»). Промышленные изделия представляют собой металлические ящики, оснащенные нержавеющими пластинами (иногда нержавеющую сталь заменяют на оцинкованную).Центральная часть такого ящика оборудована проходом для сэндвич-трубы.
Такие структуры также ответственны за поддержку образующих функций для теплоизолирующего слоя, который используется, чтобы заполнить промежуток между трубой и потолочными балками. При этом важно помнить, что материалом для проходных узлов в ваннах может выступать только нержавеющая сталь. Не используйте цинкование, потому что при повышении температуры, что является обычным для парилки, оно начинает выделять вредные для человека вещества.

Вырезать дымоход на потолке обычно несложно. В первую очередь в определенном месте на потолке вырезается квадратный проем — он обязательно должен находиться между балками. Стороны этого квадрата делаются на 1-2 см меньше размеров декоративной панели проходного блока. Далее следует обязательное утепление балок и досок. В некоторых случаях изоляцию выбивают с помощью металлических полос. При установке дымохода в частном доме изделие необходимо закрепить в том месте, где сэндвич-труба будет проходить через потолок.После этого навесной пропил поднимается до необходимого уровня. Завершающим этапом данной операции является оформление кромок теплоизоляцией с последующим закреплением готовой конструкции с помощью саморезов.
Проходные узлы от разных производителей могут иметь разную форму … В некоторых моделях отверстия дымохода снабжены металлическим цилиндром, где декоративный элемент по краям может выступать за его пределы. Иногда сучки имеют внешние края, которые окружают отверстие.Подобные конструкции изготавливаются из различных материалов — металла, минерала и др. Металлические стенки необходимо дополнительно покрывать теплоизоляцией. Минерит, в отличие от металла, сам по себе обладает хорошими теплоизоляционными характеристиками.
Как выбрать теплоизоляционный материал для дымохода
На современном строительном рынке существует достаточно широкий выбор теплоизоляционных материалов с различными характеристиками и себестоимостью.
Чаще всего потолочный проход для трубы в бане утепляют следующими материалами:
Базальт или минеральная вата … Очень популярный вариант оборудования сэндвич-труб: такие утеплители без проблем выдерживают нагрев до +600 градусов. Однако важно помнить, что базальт и минеральная вата содержат вредные для человека компоненты — формальдегиды, которые начинают выделяться при нагревании материала. К тому же оба утеплителя обладают очень низкой степенью устойчивости к влаге: любое намокание ведет к потере их защитных качеств. Также важно понимать, что вата имеет свойство постепенно слеживаться, что приводит к ухудшению ее теплоизоляционных качеств.Читайте также: «».
Керамзит … Обладает высокими теплоизоляционными качествами. В случае образования конденсата, приводящего к намоканию материала, его эксплуатационные характеристики восстанавливаются довольно быстро. В этом отношении керамзит значительно превосходит минеральную вату. Однако устройство теплоизоляционной защиты переходов от нее потребует использования специальных емкостей.
Минерит … Состоит из цемента, целлюлозы и всех видов минеральных добавок.Защита из минерита способна комфортно переносить нагрев до + 600 градусов. Его смачивание никак не влияет на изоляционные характеристики, при этом нагрев не сопровождается выделением вредных для здоровья токсинов.
Асбест … При достаточно хороших теплоизоляционных характеристиках у этого материала есть один существенный недостаток — выделение канцерогенов при нагревании. Использование асбеста разрешено только в крайних случаях.
Глина песочная … Старейшие теплоизоляционные материалы. Хотя по теплоизоляционным характеристикам они уступают своим современным собратьям, большинство домовладельцев используют глину и песок из-за их натуральности и полной безвредности.

Перечень правил, по которым организован проход сэндвич-трубы через потолок
Разработка проекта дальнейших монтажных работ осуществляется с учетом габаритов дымохода.
Для этого есть несколько правил:
При организации дымохода в бане труба, выходящая из топки, обязательно должна иметь значительную толщину стенки с включенным в конструкцию изоляционным слоем (подробнее: «»). Он должен быть высотой не менее 1 метра. Для изготовления рекомендуется использовать нержавеющую сталь, поскольку она более жаропрочная по сравнению с оцинкованной сталью. Далее после этого метрового участка можно применить многослойную трубу.
Изоляция трубы в потолке ванны обязательна.При этом категорически запрещается стыковать трубы на участке прохода через потолок (читай: «»).
Длина горизонтальных участков напрямую влияет на тягу и другие технические параметры дымохода. Чем длиннее такие сегменты, тем слабее тяга в системе. Не рекомендуется использовать горизонтальные участки длиннее одного метра.
Колена также способствуют снижению производительности дымоходной системы. Рекомендуемое количество их в одном дымоходе — не более трех.
Труба в участке прохода через перекрытие полки не должна быть жестко закреплена. Крепление должно быть таким, чтобы не ограничивать линейное расширение нагретой трубы.
Перечень мероприятий по организации раскроя потолка в бане
Как сделать проход трубы через потолок бани? Основные цели при организации прохода сэндвич-трубы через потолок — это создание противопожарной изоляции и оптимальная конструкция дымохода.
Чтобы обустроить прорезь потолка в ванной комнате, сначала необходимо определить и подготовить на потолке участок, через который будет проходить дымоход. Далее выполняется установка и последующая изоляция блока защиты.
Подготовка площадки под распил потолка
Сначала определяется центральная точка, через которую будет проходить дымоход: это делается с помощью отвеса. После разметки на определенном участке проводится разметка и вырезается проем, который в последующем оформляется со стороны парилки.Чаще всего для этого используют лист нержавеющей или оцинкованной стали.

При подготовке площадки под дымоход следует учитывать следующие рекомендации:
Вертикальный монтаж многослойной трубы начинается с разметки в верхней точке с последующим переходом в нижнюю. Проще говоря, сначала разметьте крышу. Центр проема определяется с помощью отвеса.
Если используется уже готовая сборка, важно сначала уделить время тщательному изучению инструкции с указанием монтажных особенностей именно этой модели раскроя для потолка.
Проход для трубы в потолке ванны выполнен из нержавеющей листовой стали. В этом случае в листе делается отверстие на 1-2 мм больше, чем размеры сэндвич-трубы.
Размеры и расположение печи и дымохода лучше всего закладывать в проект бани. Это даст возможность провести предварительный расчет монтажа балочных конструкций с соблюдением наиболее оптимального шага между ними. Если дымоход устанавливается в уже существующем здании, то конструкция потолка над печью часто претерпевает конструктивные изменения.Он заключается в вырезании части балки, прилегающей к дымоходу, с последующей установкой специальных перемычек.
Как установить готовую проходную сборку
Как сделать в бане трубный проход? Проходные блоки, представленные на сегодняшний день в продаже, могут быть в форме круга или прямоугольника.
Монтаж данных конструкций осуществляется в несколько этапов:
Первым делом нужно утеплить концы проема в потолке.
Далее такая же процедура выполняется над нижним листом в проходной коробке и во всех местах, прилегающих к потолку. Утеплитель выполняется фольгированным базальтовым картоном или минеритом.
Труба пропускается через узел прохода, после чего изделие доводится до оборудованного отверстия в потолке. Для фиксации конструкции используются специальные саморезы: обычно в готовых агрегатах уже есть отверстия под них.
Сечение проходного блока должно превышать сечение дымохода.Лучше избегать плотной посадки трубы и втулки: рекомендуемый зазор между их стенками — в пределах 5 миллиметров и более. При необходимости его можно конопатить специальным асбестовым шнуром.
Следующий этап — утепление со стороны мансарды. После этого короб можно заполнить выбранным теплоизоляционным материалом.
По окончании разводки трубы края проема обшиваются декоративным материалом.
Устройство перехода в двухэтажных домах
Если мы говорим о двухэтажном доме, то по завершении проектирования перехода на первом этаже переходят на второй.Как в этом случае пропустить трубу в бане через потолок?

Эту процедуру можно разбить на следующие этапы:
Чаще всего на втором этаже бани находится комната отдыха. Кроме того, сэндвич-трубу можно проложить в обычном частном доме. Такая конструкция дымохода предусматривает переход от многослойной трубы к трубе с одной стенкой. Это позволит теплу от дымохода обогреть второй этаж. Такой переход делают в метре от поверхности пола на втором этаже.
Когда дымоход переходит на чердак, он снова превращается в многослойную трубу.
Монтаж мансардного блока полностью повторяет процедуру с описанием того, как труба в бане проходит через потолок. От заделки стыков обычным строительным силиконом лучше воздержаться. Для таких операций в продаже имеется специальный герметик.
Когда дымоход проходит гидроизоляцию и кровлю, обязательно организуется теплоизоляция и гидроизоляция.Делается это с помощью самодельных защитных фартуков и термостойкого герметика.
Укладка гидроизоляции после выхода дымохода на крышу предотвратит попадание влаги в чердачное пространство с последующим стеканием по трубе. Проход сэндвич-трубы через крышу также осуществляется с соблюдением норм СНиП.
В частном доме или в сауне с печным отоплением всегда существует повышенный риск возгорания из-за непосредственной близости источника тепла к горючим материалам.Поэтому установка печей и каминов и, в частности, внутренних дымоходов предусматривает соблюдение правил пожарной безопасности, установленных в СНиП. Самым опасным участком печной системы отопления в доме является место, где дымоход проходит через потолок, потолок и кровли стропильной системы. Поскольку дымовая труба сильно нагревается при прохождении через нее дыма и газов, расположенные поблизости горючие материалы могут воспламениться и вызвать пожар. Избежать опасной ситуации можно, соблюдая требования к установке дымохода и используя специальные потолочные переходники.
Потолочный воздуховод — это защитный короб, который устанавливается в предусмотренное или специально вырезанное отверстие в потолке и кровельном пироге. Внутри короба есть отверстие, через которое выводится дымоход. Основная задача защитного потолка-пропускного устройства — изолировать дымоход, не допуская его соприкосновения с горючими кровельными материалами или нагрева их до опасных значений.
Проходные потолочные блоки можно приобрести в готовом виде или изготовить самостоятельно согласно СНиП и нормам пожарной безопасности.Готовые изделия — лучший вариант, ведь их конструкция уже предусматривает возможности теплоизоляции дымохода. Для монтажа достаточно выбрать короб, соответствующий размеру и геометрии дымохода.
Важно! Перед установкой в потолок сборку необходимо утеплить теплоизоляционным материалом. Для этой цели лучше всего подходят базальтовая минеральная вата и фольгированные экраны, которые выдерживают высокие температуры и обладают низкой теплопроводностью.
Нормативно-правовая база и правила пожарной безопасности
Точные требования и цифры, регламентирующие правила устройства дымохода и его прохождения через кровельно-стропильную систему, содержатся в СНиП 41-01-2003, а именно в разделе 6.6. Ключевым условием, определяющим сохранность дымохода через крышу, является то, что максимальная температура нагрева окружающих конструкций и материалов не должна превышать 50 ° C.
Печная труба для бани должна не только хорошо выводить дым, но и быть устроена таким образом, чтобы вероятность возгорания сводилась к нулю.К тому же хороший дымоход отлично сохраняет тепло — в этом случае высокая температура в парилке будет сохраняться долгое время, а вы сможете сэкономить на топливе.
Основные виды дымоходов для бани
.
Характеристика Виды Характеристики:
По материалу Металл, кирпич, керамика, асбестоцемент, полимер Металлические трубы просты в установке, и большинство людей предпочитают этот вариант.Кирпичный дымоход сделать сложнее, но он прочнее металлического и лучше сохраняет тепло. Керамическая труба дороже, но проста в установке, имеет хорошую теплоизоляцию, термостойкость и долговечность. Асбестоцементные дымоходы очень дешевы, но они не выдерживают температуры выше 300 ° C, как полимер
По проекту Наружный и внутренний Внешний дымоход проходит через стену и поднимается вверх снаружи помещения, внутренний выводится через потолок и крышу
Для получения качественного кирпичного дымохода очень важно правильно возвести кладку. Это довольно трудоемкий и трудоемкий процесс.
Однако и в этом случае труба из кирпича имеет важные преимущества:
прочнее и долговечнее металла;
Кирпич
хорошо аккумулирует тепло и обладает отличными теплоизоляционными качествами;
Баня с кирпичным дымоходом будет лучше защищена от огня.
Так как дымоход из кирпича обладает всеми этими достоинствами, то на этот вариант все же стоит обратить внимание. В строительстве кирпичной трубы для бани нет ничего особенного.
Но нужно учитывать, что дымоходы из кирпича тоже имеют серьезный недостаток. На внутренней поверхности такой трубы оседают отложения сажи, так как она имеет неровности и углы. Из-за скопления этой копоти со временем тяга начинает уменьшаться, а ванна хуже прогревается. Если внутренняя поверхность дымохода забита слишком сильно, это может привести к появлению дыма в бане, а сажа внутри дымохода может вспыхнуть.
Однако решить эту проблему довольно просто — нужно лишь своевременно прочистить трубу. Процесс очистки не занимает много времени, и часто эту процедуру проводить не нужно.
Кирпичный дымоход — сильные и слабые стороны
Особенности металлического дымохода
Оптимальным вариантом устройства металлического дымохода будет использование сэндвич-труб. Они представляют собой трехслойную конструкцию:
внутренняя труба;
слой теплоизоляции, расположенный поверх него;
труба внешняя.
У многослойной трубы есть два очень важных преимущества:
он не слишком сильно нагревается снаружи, поэтому не может испортить деревянные полы, к тому же его использование снизит риск возгорания до минимума;
№
за счет трехслойной конструкции с наличием внутри дымохода утеплителя, в холодное время года не будет образовываться конденсат;
также из-за наличия утеплителя высокая температура в помещении поддерживается намного лучше, однако такие трубы по этому показателю значительно уступают дымоходам из кирпича.
Схема установки сэндвич-дымохода
В целом к основным достоинствам металлического дымохода для бани можно отнести:
простота монтажа — сборка такой конструкции займет гораздо меньше времени и сил, чем укладка кирпичной трубы;
гладкая внутренняя поверхность — сажа и копоть будут оседать на ней в минимальном количестве, дым будет направленным потоком выходить наружу, а тяга будет хорошей;
дешевизна — особенно если вы не используете готовые сэндвич-трубы, а делаете их самостоятельно.
Конденсат появляется на внутренней поверхности металлического дымохода в случае резкого падения температуры. Использование многослойных труб сводит к минимуму эту проблему. Чтобы еще больше его уменьшить, нужно использовать трубы с максимально толстым слоем теплоизоляции.
Цены на дымоход
Примечание! Лучше всего делать металлический дымоход из двух основных частей. В таком варианте от топки должна отходить обычная однослойная труба, она будет прогревать внутреннее пространство. Поверх него кладут сэндвич-трубы, дальше они пойдут дальше. Важным преимуществом такого варианта является его невысокая стоимость: дело в том, что труба, расположенная возле топки, больше нагревается, поэтому быстрее приходит в негодность. В этом случае ее можно заменить, не покупая новую многослойную трубу.
Дымоход наружный
В этой версии дымоход не проходит через потолок — он выводится через стену, а затем идет вверх.Эта конструкция имеет значительные преимущества, в том числе:
простота установки;
безопасность;
влагостойкость.
При его строительстве на чердаке и в крыше нет необходимости устраивать изолированные переходы. При этом риск попадания воды в помещение будет сведен к минимуму, так как между трубой и кровельным покрытием не будет зазоров.
Однако в таком дымоходе довольно быстро конденсируется влага.Чтобы минимизировать проблему, трубу необходимо очень хорошо изолировать. Еще один недостаток наружного дымохода — находясь вне помещения, он не прогревает внутреннее пространство бани. В результате значительно увеличивается расход топлива.
Дымоход внутренний
В этом варианте, который мы рассмотрим в этой статье, дымоход поднимается от печи к потолку, а затем выходит наружу. Такая конструкция лучше всего подходит для капитального строительства, рассчитанного на длительную эксплуатацию.Сделать это немного сложнее, но это все же стоит сделать, если вы хотите получить действительно хорошие результаты. В том случае, если дымоход устроен по всем правилам, он без проблем прослужит долгие годы.
Дымоход хорошо накапливает тепло и обогревает внутреннее пространство бани и чердака, к тому же печь дольше остывает, поэтому можно сэкономить на топливе — это важное преимущество внутреннего дымохода. К существенным недостаткам конструкции можно отнести только более высокую пожарную опасность по сравнению с наружной трубой для отвода дыма. Однако если все сделать правильно и соблюдать все рекомендации, вероятность возникновения ЧС снизится практически до нуля, и вам не придется беспокоиться о возгорании.
Цены на дымоходы сэндвич
Дымоход сэндвич
Безопасность
При сооружении дымохода в бане, прежде всего, нужно подумать о вопросах безопасности. Ведь в случае, если что-то сделать неправильно, деревянные конструкции очень легко могут вспыхнуть.К проблеме нужно подходить внимательно, тогда баня прослужит действительно долго, и не будет риска для жизни людей.
Все необходимые требования, которым должны соответствовать дымоходы, установлены соответствующими санитарными правилами и нормами. В них указывается расстояние, которое необходимо выдерживать между трубой и горючими частями скатов крыши. Это значение зависит от параметров трубы. Собираясь делать дымоход в бане, следует ознакомиться со СНиП 41-01-2003, утверждающим правила вентиляции, отопления и кондиционирования. При этом обратите особое внимание на пункт 6.6.22, который содержит всю необходимую информацию.
Чтобы дымоход был полностью безопасным, необходимо использовать соответствующие материалы для теплоизоляции:
минеральная вата;
картон базальтовый;
минерит.
Огнеупорный гипсокартон и стекломагниевый лист также подходят для этой цели.
Следует обратить внимание на некоторые другие моменты.Итак, важно правильно выбрать материалы, из которых будет изготовлен сам дымоход — они должны быть устойчивыми к высоким температурам. Например, если вы решили использовать для строительства дымохода металлическую трубу, она должна быть из неоцинкованного материала. Дело в том, что при нагревании до высоких температур цинк начинает испаряться, а его пары крайне вредны для здоровья.
Устройство дымохода из кирпича
Если у вас нет большого опыта создания кирпичных дымоходов, лучше не рисковать и выбрать простой, стандартный, проверенный временем вариант конструкции.
Стоимость дымохода
комплект дымохода
Такой дымоход состоит из пяти основных частей:
труба накладная с задвижкой — та часть дымохода, которая идет прямо от печи;
пух — расширение дымохода на 30-40 см, которое начинается 5-6 рядами до потолка;
стояк — часть дымохода, выходящая на чердак;
выдра — расширяющаяся деталь, препятствующая попаданию атмосферных осадков в щели между кровлей и самой трубой;
шейка с головкой — верхняя часть дымохода.
Сверху на горловину можно установить колпачок или дефлектор, который защитит трубу от дождя, снега и мусора. Также такая конструкция улучшит тягу.
Для возведения трубы подойдет огнеупорный или обычный полнотелый кирпич. Вы можете нанести их на состав из смеси цемента и песка или цемента и извести. Там, где температура будет самой высокой, следует использовать огнеупорную глину. Для приготовления такого состава нужно взять порошок шамота и развести его водой с песком в большой емкости, для этого отлично подойдет емкость на 10-15 литров.Консистенция готового раствора должна быть такой, чтобы он не капал со шпателя и не прилипал к нему, а медленно скользил, не оставляя следов.
Труба для кирпичной кладки
Шаг 1. В первую очередь найдите или приготовьте себе подробную схему кладки.
Шаг 2. Затем сделать фундамент под печь из кирпича или железобетона, построить саму каменку. Высота фундамента должна быть не менее 30-40 см, а ширина должна превышать ширину дымохода на 15-20 см.
Шаг 3. После этого соорудите сам дымоход, последовательно сделав все его части — накладную трубу, пух, стояк, выдру и шейку с головой. В этом случае в накладной трубе необходимо установить вентиль.
Шаг 4. В местах, где дымоход проходит через потолок и крышу, вырежьте и установите один из изоляционных материалов, перечисленных выше.
Видео — Укладка пуха
Шаг 5. Если дымоход расположен у стены, его следует закрепить, чтобы повысить надежность и долговечность конструкции. Крепления можно устанавливать через каждые 30 см.
Шаг 6. Внутреннюю поверхность трубы лучше отделать штукатуркой. Благодаря этому он станет гладким, в результате на его стенках будет оседать гораздо меньше сажи. Также после окончания основных работ можно побелить дымоход снаружи.
Шаг 7. Последнюю верхнюю часть дымохода, которая возвышается над уровнем крыши, необходимо утеплить, а затем отделать.Для этого можно использовать облицовочный кирпич.
Для получения качественного результата внимательно следите за толщиной швов. Они должны быть одинаковыми по всей трубе. Оптимальная толщина такого шва при устройстве дымохода в бане — 15 мм. Опытные печники справятся с работой довольно быстро, но не нужно ни к чему спешить — внимательно проследите, чтобы кладка происходила по кирпичику по заранее найденной или подготовленной вами схеме. Стены хорошего дымохода должны быть идеально ровными, все углы идеально ровными.Чтобы получить такой результат, нужно использовать отвес, уровень и другие инструменты. Если вы серьезно относитесь к своей работе и не торопитесь, у вас все получится, даже если вы никогда раньше не делали такой работы.
Видео — Кладка печи и дымохода
Выбор металлической трубы для устройства дымохода в бане
Чтобы выбрать подходящую металлическую трубу для сооружения дымохода в бане, нужно обратить внимание на два основных момента:
диаметр;
толщина стенки.
Если диаметр слишком мал, дым не будет хорошо вытягиваться, и часть его начнет попадать в комнату. Если выбрать слишком широкую трубу, дым и теплый воздух будут слишком быстро выходить наружу, в результате ванна остынет. Чтобы купить трубу подходящего размера, нужно учитывать необходимую длину дымохода и количество изгибов. Если у трубы два витка и более, подойдет диаметр 110 мм.
Толщина стенки должна быть достаточной, чтобы металлический дымоход прослужил много лет.Если труба тонкая, она скоро придет в негодность, ведь при нагревании металл довольно быстро корродирует. Это происходит в первую очередь на тех участках, где дымоход нагревается сильнее. Следовательно, труба, которая будет выходить из печи, должна иметь более толстые стенки, чем расположенные над ней сэндвич-трубы.
Монтаж металлического дымохода для бани
Монтаж дымохода из многослойных труб происходит в 7 основных этапов.
Этап 1. Первым делом вырезаем в потолке отверстие, которое должно превышать внешний диаметр дымохода на 15-20 мм.
Этап 2. Также нужно проделать аналогичное отверстие в крыше.
Этап 3. Из листового металла вырезается квадрат, который закроет отверстие в потолке, в этом квадрате также нужно вырезать отверстие для дымохода, а по краям просверлить отверстия для крепления на саморезы. .
Коаксиальный дымоход цена
коаксиальный дымоход
Пример утепления керамзитом и асбестовым картоном
Этап 4. Первую однослойную трубу необходимо установить на печь и на нее положить квадрат из листового металла, который будет крепиться к потолку.
Этап 5. Затем нужно вставить первую многослойную трубу в патрубок однослойной трубы.
Этап 6. Таким образом, необходимо полностью собрать дымоход, установив и закрепив одну многослойную трубу за другой.
Монтаж дымоходных элементов «по дыму» и «по конденсату»
Этап 7.** К концу последней трубы необходимо приварить заглушку, которая защитит конструкцию от атмосферных осадков.
Видео — Монтаж сэндвич-дымохода
Прокладка термозащитная
Для утепления потолка бани возле трубы подойдет любой термостойкий материал. Это может быть:
керамзит;
ячеистый бетон;
глина.
Не следует использовать минеральную вату — она хорошо впитывает воду, поэтому не подходит для помещений с повышенной влажностью.Если оставить потолок возле дымохода без утепления, комната быстро остынет, а стоимость обогрева значительно возрастет, поэтому пропускать этот шаг не стоит.
Изготовление сэндвич-труб своими руками
Если вы не хотите тратиться на покупку готовых сэндвич-труб для строительства дымохода в бане, вы можете сделать их самостоятельно. Тогда они, скорее всего, будут иметь менее презентабельный вид, однако для отвода дыма и защиты от огня эти трубы ничуть не хуже.К тому же никто не мешает сделать своими руками сэндвич-трубки, которые будут выглядеть не хуже покупных — все в ваших руках.
Для их изготовления вам понадобится:
возьмите два листа стали и скатайте их в трубы, при этом диаметры должны быть разными — один будет внутренним, а другой внешним;
внутренняя труба должна быть обернута теплоизоляцией;
то сверху необходимо надеть трубу большего диаметра и соединить всю конструкцию между собой прокаткой;
следующий этап — вырезать из этого же листового металла хомуты — полосы шириной 20 см, по длине они должны быть больше внешней окружности дымохода;
этими хомутами труба соединяется сверху и снизу;
№
Таким образом, необходимо сделать необходимое количество многослойных труб для строительства дымохода;
квадратный лист металла необходимо закрепить к потолку саморезами, после чего на него необходимо уложить теплоизоляцию;
к концу одной из труб нужно приварить полосу по окружности, чтобы получилась труба.
Другой вариант — не катать трубы из листового металла самостоятельно, а использовать уже готовые. Также в магазине можно купить готовые струбцины.
Простой способ устроить дымоход
Есть и более простой способ установить в бане металлический дымоход, который к тому же обойдется намного дешевле. Он предполагает использование исключительно обычных однослойных труб, которые поднимаются от печи и выходят через крышу.
Основные характеристики данной конструкции:
саморезами можно крепить различные элементы;
в том месте, где труба проходит через перекрытия, ее можно обернуть любым подходящим утеплителем (например, базальтовой ватой) и асбестовым шнуром.
Однако такой дымоход не является ни долговечным, ни пожаробезопасным, и в том случае, если вы хотите получить качественный результат, который будет радовать вас долгие годы, все же стоит воспользоваться одним из приведенных выше вариантов.
Обслуживание дымохода из кирпича и металла
Есть много разных способов прочистить дымоход. Пожалуй, самым популярным из них является чистка трубы зимой снегом, который нужно сбрасывать сверху. Однако эффективность этого метода невысока.Лучше воспользоваться одним из методов, приносящих гораздо более заметный результат.
Чистка дымохода — фото
Путь Описание
Очистка щеткой — это старый и проверенный метод, применяемый с незапамятных времен. Он позволяет добиться отличного эффекта, но для этого придется потрудиться. Также будьте готовы к тому, что на вас будет много копоти — это очень грязная работа.
Очистка дымохода гирей на тросе — еще один механический метод очистки.Подобно чистке трубы щеткой для труб, это эффективно, но предполагает, что вам придется повозиться, чтобы получить хорошее пятно от сажи.
Вы также можете установить вентилятор в верхней части трубы, который будет работать для всасывания. Он будет вытягивать сажу из дымохода, но нужно быть готовым к тому, что пространство вокруг ванны потом ею будет загрязнено.
Есть способ попроще — в духовку нужно бросить дрова осины.В результате получается мощный толчок, и сажа поднимается вверх. В сухом и сильном жаре, создаваемом осиной, смолистые вещества, которые оседают в трубе, быстро выгорают, если топить ванну хвойным деревом.
Чистка химикатами … Есть разные варианты, например, вместе с дровами можно положить в печь для сауны специальные препараты, повышающие тягу. Существенным преимуществом этого метода перед очисткой древесиной осины является то, что используемые составы содержат специальные вещества, дополнительно разрыхляющие сажу.В результате легко удаляется от внутренней поверхности дымохода.
Промывка и нагрев печи
Еще вариант — налить в трубу несколько литров воды, тогда печь нужно долго топить.
Чтобы продлить срок службы дымохода, необходимо периодически проверять все соединения и общее состояние конструкции, чтобы выявить проблемы, которые могут возникнуть на ранней стадии. Как было отмечено выше, в том случае, если вы устанавливаете в своей бане металлический дымоход, его нижнюю трубу нужно будет периодически менять, так как она сильно нагревается, поэтому быстрее приходит в негодность.
Если строго соблюдать технологию, кирпичный или металлический дымоход, сделанный своими руками, будет хорошо выводить дым и хорошо сохранять тепло. В этом случае риск возгорания сводится практически к нулю. И металлические, и кирпичные конструкции очень прочные, поэтому вы не скоро почувствуете необходимость строить или устанавливать новый дымоход в своей бане.
Видео — Типичные ошибки при установке печей и дымоходов
Прохождение дымохода через перекрытие между этажами — срез потолка — один из самых ответственных этапов строительства бани.Это связано с высокой частотой пожаров из-за возгорания деревянных конструкций возле дымоходов, а именно такие полы и потолки в банях.
Правила техники безопасности диктуют необходимость избегать незащищенного контакта горячей трубы с горючими материалами. Чтобы соблюсти их при установке дымохода в бане, нужно соорудить специальный узел потолочного прохода в виде короба из огнезащитных материалов и выполнить его в строгом соответствии с регламентом.
Любой застройщик может ознакомиться с тем, какое дымоходное оборудование считается безопасным согласно СНиП 41-01-2003.
Нас интересует п. 6.6.22, который диктует отступ 130 мм в зоне прохода через перекрытия для кирпичной трубы с защитой от дерева. Известно, что кирпичные и бетонные трубы имеют меньшую теплоотдачу, чем современные металлические трубы, которые чаще всего используются в банях. Это означает, что при организации резки однослойной металлической трубы без тепловой защиты следует руководствоваться другими значениями отступов, которые указаны в приложении «К»:
500 мм по дереву без термозащиты;
380 мм от обогреваемых труб до легковоспламеняющихся за слоем теплоизоляции.
Эти цифры следует рассматривать как расстояние от дыма внутри дымохода до дерева.
Производители печей и дымоходов предоставляют документацию, в которой обязательно указывается возможное значение расстояний до потолков из различных материалов. В них стоит руководствоваться самостоятельной конструкцией прохода трубы ванны через потолок.

Какие материалы можно использовать для противопожарной защиты при установке ППУ?
Как кирпичные, так и керамические и металлические части междуэтажных разделочных агрегатов нагреваются до температур, вызывающих опасность возгорания древесины.Для надежной изоляции горючих элементов пирога перекрытия необходимо сделать прокладку из защитных материалов.
Материал Описание
Огнеупорные плиты на цементной основе с добавлением известняка, слюды и целлюлозы. Выдерживает постоянный нагрев до 150 ° С. При воздействии более высоких температур органический минеритовый наполнитель выгорает и становится хрупким.
Это общее название означает волокнистую изоляцию, состоящую из расплавленных нитей различной неорганической природы.Это могут быть как полезные ископаемые (базальт, доломит и др.), Так и отходы доменных печей, шлаки. Шлаковата не теряет своих свойств до температуры 300 ° C, в более горячей среде волокна спекаются — связующие и гидрофобизирующие добавки не так устойчивы к огню, как минеральный компонент. В результате резко возрастает теплопроводность. Жесткая минеральная плита ПЖ-175 позиционируется как огнестойкий материал. Он способен сохранять изоляционные свойства до 1000 ° C.
Доступны толщиной от 2 до 10 мм.Это материал, который отлично защищает от огня, он не только не горит, но и не тлеет. Вредность можно считать ограничением его использования — пары асбеста в ванне нежелательны. Все асбестовые прокладки со стороны парилки должны быть покрыты металлом.
Высокоэффективный и абсолютно экологически чистый теплоизолятор, относящийся к группе негорючих материалов. Его толщина 5 мм, коэффициент теплопроводности немного увеличивается с повышением температуры, надежно работает при температуре до 900 ° С.
Это материалы, которые могут защитить деревянные детали от обугливания и возгорания при высоких температурах в жарких местах. Но первичную облицовку торцов полов при соблюдении необходимых углублений можно проводить не только ими. Для этих целей допускается использование материалов с классом горючести Г1 (легковоспламеняющиеся).
Материал Описание
Имеет обозначение ГКЛО, листы серые с красной маркировкой.От обычного отличается наличием внутреннего армирования с более плотным сцеплением слоев. Это предотвращает проникновение кислорода в толщу материала, горение не поддерживается, и даже при открытом огне материал не разрушается в течение 20 минут.
Огнеупорными свойствами марки НГ обладает только продукт с маркировкой Премиум класса. Лист класса Стандарт, который никак не помечен, нельзя использовать для защиты дерева.
Выбор теплоизолятора может сыграть решающую роль. Следует помнить, что обычная минеральная вата, которую иногда рекомендуют использовать для набивки проходного узла, при нагревании спекается и быстро теряет свои огнезащитные свойства.
Высокая температура приводит к изменению его структуры — оставаясь неизменным по внешнему виду, он может значительно нагреваться и больше не справляется с теплоизоляцией. Для обеспечения надежной теплоизоляции дымохода необходимо использовать базальтовую вату, рассчитанную на работу при температуре 800-1000 ° С.
Также безопасно укладывать минеральный, асбестовый или базальтовый картон. Также есть проверенный временем бюджетный вариант теплозащиты — для него использовался песок (засыпали проходной короб) и глина. Например, достаточная теплоизоляция части потолка, к которой крепится короб, достигается путем нанесения ровного слоя глины толщиной около 2 см на металлический лист с отбортовкой.
Цены на базальтовую вату
базальтовая вата
Видео — Как самому поставить дымоход.Расчеты и чертежи
Особенности использования дымохода типа «сэндвич» при прохождении потолка бани
Современные металлические печи для бани очень часто дополняют стальными трубами из черной или нержавеющей стали. Желая уменьшить резкое инфракрасное излучение и обезопасить место соприкосновения дымохода с потолком над печью, хозяева бань используют «бутерброд» — двойную трубу с облицовкой слоем теплоизоляции.

Важно! Соединение элементов дымохода ни в коем случае не должно доходить до уровня потолочного прохода.
Вопреки распространенному мнению, внешний кожух сэндвича из нержавеющей стали ненамного холоднее основного дымохода. Такая конструкция трубы в принципе не служит защите ванны от возгорания — сэндвич обеспечивает наилучшие условия для стабильной тяги, это ее основная задача. Рассматривая меры противопожарной защиты, не следует полагаться на то, что использование сэндвича в месте прохода позволяет уменьшить расстояние вдавливаний.
Известно, что из-за догорания летучих соединений в самой трубе температура в ней на некоторое время повышается с увеличением высоты.Если на уровне выхода из топки газы имеют температуру 800 ° С, то на уровне 1,5-2 м замеры уже покажут 850 ° С. В этих условиях внешний кожух нагревается до 300 ° С. , о чем свидетельствуют потускневшие цвета на его поверхности.

Желая быстрее нагреть баню за счет перегрева печи, легко превысить оптимальный режим прохождения продуктов сгорания по трубе. По нормам МЧС температура в дымоходах из нержавеющей стали не должна превышать 400 ° С, испытания на сертификацию проводятся именно по этим значениям.Большинство любителей пара выходят далеко за рамки этих параметров. Металл быстро выгорает от перегрева, и нужно понимать, что бутерброд может превратиться в единую стену в любой момент. Утеплитель, который забивает бутерброд, также не служит панацеей от пожара. Если собирать дымоход «для дыма», а не «для влаги», теплоизолятор нагревается во время топки, а после остывания насыщается конденсатом — в результате со временем он теряет свои полезные свойства.
Из всего вышесказанного можно сделать определенный вывод — не стоит легкомысленно уменьшать рекомендуемые отступы, надеясь на защитный сэндвич-кожух.
Важно: при использовании металлических печей и дымоходов из нержавеющей стали при обустройстве потолочного прохода оптимальное расстояние от дыма до деревянных конструкций составляет 380 мм!
Этапы устройства потолочного распила
Основными задачами, стоящими перед строителем при устройстве прохода дымохода через перекрытие бани, являются защита потолка от возгорания и даже вертикальная прокладка труб. Работа проходит в три этапа:
определение и расположение режущего агрегата;
установка готового или самодельного защитного кожуха;
финишная прокладка тепловой защиты.
Это общие правила, а конкретные методы работы зависят от многих факторов — выделенного бюджета, предпочтений в выборе материалов, даже от того, соблюдались ли технологии при строительстве бани.
Центр трубы определяется с помощью отвеса. Вырез делают по разметке, немного уменьшая размеры сторон, чтобы будущее декоративное панно полностью закрыло их.
Самодельный проход, как правило, сбоку парилки оформляют листом металла — оцинкованным или нержавеющей, который одновременно служит теплозащитным экраном.Размеры листа должны превышать размер выреза для трубы.
Дымоход, расположенный вертикально, проходит как через потолок, так и через крышу. Разметку дымохода следует начинать с самой высокой точки и использовать отвес.
Применяя готовые конструкции ППУ, руководствуются размерами отверстий, рекомендованными производителем.
Проходя дымоход через перекрытие самостоятельно, без агрегата заводского изготовления, производится предварительный расчет проходного канала.Строго над местом прохождения трубы в пироге потолка необходимо проделать сквозное отверстие, по размеру которое позволяет соблюсти требуемые отступы. Рассчитываются они так: например, диаметр трубы 120 мм, через потолок пройдет сэндвич с утеплителем 50 мм. В результате внешний размер 230 мм. Находим допустимое расстояние, добавляя к дыму два расстояния вдавливания с внутренним диаметром. По нормам безопасности это 2 * 380 + 120 = 880 мм.
Важно! Хорошо, если точное расположение банной печи и дымохода продумано еще при составлении проекта. В этом случае несложно рассчитать такой монтаж несущих балок перекрытия, чтобы обеспечить необходимое пространство для безопасного прохода трубы между ними.
В противном случае первое, с чего следует начать, — это изменить конструкцию пола над топкой. Часть балки, которая находится слишком близко к горячему дымоходу, вырезают и укрепляют, устанавливая перемычки, прочно прикрепленные к получившимся концам.Затем закрывают потолок.
Монтаж готового отрезного агрегата — проходной
Преимущества использования заводской конструкции — простота монтажа и заведомо эстетичный вид потолка в парилке.

Предполагается, что в качестве дымохода будет использоваться сэндвич при кладке в готовый ППУ. Размеры штатных устройств небольшие, чтобы обеспечить надежную изоляцию одностенного дымохода.
Доступны узлы потолочного прохода в различных конфигурациях.В основу конструкции положен прямоугольный короб или круглое сечение, жестко соединенный с листом, служащий как для защиты от тепла снизу, так и для декоративной отделки … В центре вырез для трубы, узел подбирается по к его диаметру. Готовые проходные конструкции изготавливаются из металла, чаще всего из нержавеющей стали, и минерита, с прокладкой теплоизолятора и без нее. Лучшие по своим свойствам сочетаются, имея внутренний металлический ящик и внешний минеритовый ящик с воздушным огнезащитным слоем между ними.

Установите блок прохода в полу таким образом.
Концы прорези в потолке закрывают слоем теплоизолятора, обрушивая его на дерево по периметру.
Нижний лист устройства и все места возможного контакта металла с деревом уложены слоем негорючего листового материала. Здесь хороши: минерит, асбест и фольга из базальтового картона.
Готовую конструкцию надевают на колено, которое будет в проходном узле, и подводят к прорези в потолке.Со стороны парилки готовый агрегат закрепляют в потолке снизу саморезами, обычно отверстия под них производитель предусматривает заранее.
Диаметр отверстия всегда больше диаметра трубы. Жесткая анкеровка недопустима из-за термических деформаций; необходим зазор не менее 5 мм. Исходя из того, какой материал будет использоваться в качестве противопожарной защиты возле трубы, принимается решение о целесообразности заделки щели. При необходимости трубу на стыке обматывают асбестовым шнуром.
Сверху на потолке мансарды проводится дополнительная теплоизоляция. Ящик заполняется керамзитом или огнестойкой минеральной ватой.
НА чердаке оставлен без внешней отделки рубочный агрегат. Если верхний этаж жилой, проходная конструкция оформляется металлическим листом.

На фото — крепление коробки к потолку саморезами и вставной дымоходной трубой

Самодельный проход трубы через потолок бани — пошаговая инструкция с фото
Необходимые материалы:
банка для изготовления коробки для резки;
минерит;
Лист нержавеющей стали
;
лист ГКЛО или базальтового картона;
Материалом для заполнения ящика является керамзит, но может подойти и сухой глина.
Прохождение трубы в данном примере осуществляется на этапе до отделки потолка. Это несущественно, последовательность операций не меняется.
Рисунок Описание
Изготовлена жестяная коробка — за шаблон фальца берется доска, края скрепляются заклепками. Размеры короба соответствуют расстоянию между потолочными балками, если их расположение было продумано с учетом будущей установки дымохода.Выемки рассчитываются по нормам, 380 * 2 + диаметр внутренней трубы сэндвича.
С помощью отвеса определяется центр трубы. Отметьте точку, где упавший с потолка груз падает в центр отверстия для трубы. Это будет центр дымохода и перекрытие прохода. Над трубой вырезается отверстие. При его разметке учитывается слой минерита, который будет проходить по периметру. После его укладки ящик должен свободно сидеть на потолке.
Концы лунки заделаны полосами минерита; достаточно предусмотреть теплоизоляцию по краю, где металл будет контактировать с конструкцией пола.
Жестяная коробка не имеет достаточной жесткости, и для сохранения ее формы установлены распорки из оцинкованного профиля.
Вырезается лист нержавеющей стали. Перед снятием защитной пленки зафиксируйте точное место отверстия для трубы.Диаметр выреза оставляет зазор между трубой и отверстием. Дополнительно из этого же материала готовится декоративный щиток, которым будет закрываться стык. Ножницами по металлу аккуратно вырежьте центр получившегося круга по секторам.
Начните вырезать изоляционную прокладку под листом. Шаблоном для него служит готовый лист металла. Из инструментов вам понадобится лобзик.
Начните вырезать изоляционную прокладку под листом.Шаблоном для него служит готовый лист металла. Из инструментов вам понадобится лобзик.
Вставьте коробку на место и закройте отверстие листом нержавеющей стали. Чтобы в месте, прилегающем к коробу, потолок не обугился и не воспламенился, это делается через термозащитный лист. К листу крепится декоративная планка. В результате получается надежный и красивый экран над топкой возле трубы.
Последним этапом работ по устройству прохода через перекрытие бани будет теплоизоляция трубы в коробе.Для этого в него до самого верха заливается огнеупорный материал. Опыт показывает, что для этих целей успешно использовались и песок, и глина. Но поскольку размеры ящика не так уж и малы, следует отдать предпочтение более легкому керамзиту.
Цены на лист из нержавеющей стали
лист из нержавеющей стали
Видео — Прохождение трубы через потолок бани
Видео — Монтаж сэндвич-дымохода своими руками
Сохранение истории, 150-летние кирпичные ливневые дрены, восстановленные с помощью бестраншейных технологий
Выбраны методы реабилитации
Бестраншейные реабилитационные работы начались в 2012 году и находятся на третьем году 15-летней программы реабилитации стоимостью 30 миллионов долларов США с участием излеченных трубы на месте (CIPP), CIPP с армированным войлоком и технологии сегментного стеклопластика (GRP).
Сегментный стеклопластик, нишевый вариант бестраншейной реконструкции труб, необходим из-за большого количества яйцевидных и дугообразных поперечных сечений, которые варьируются по высоте от 914 до 2100 мм и от 2100 до 2855 мм в ширину. Бетонные и кирпичные конструкции возводились слоями, глубина отдельных участков составляла до шести слоев.
По словам Майка Брэди, менеджера проекта Городской программы оценки и реабилитации ливневой канализации города Виктория, около трети инвентаря выглядит «нетронутым или почти нетронутым», а остальные находятся в различных состояниях разложения.Строительство над существующими канализационными стоками или рядом с ними было основным фактором разрушения первоначальной кирпичной кладки.
«Особенность кирпичных коллекторов в том, что они чувствительны к сторонам, работающим вокруг труб», — пояснил Брэди. «Со временем раствор, которым были залиты кирпичи, может разрушиться, кольца потеряют сжатие, структура почвы вокруг них начнет изменяться, и они могут упасть. Некоторые из них демонстрируют признаки структурной нестабильности, а некоторые — очень хорошей структурной стабильности, несмотря на свой возраст.”
Проекты по замене футеровки труб радуют инженеров-строителей, поскольку они продлевают срок службы труб, которые в противном случае пришлось бы вырыть и заменить. Благодаря реабилитации дренажной системы кирпичной кладки Виктория, проект имеет дополнительное преимущество в том, что сохраняет часть истории, которая в противном случае была бы утеряна.
Крис Мейси, эксперт по оценке состояния и восстановлению линейной инфраструктуры, работающий в офисе AECOM в Виннипеге, сказал, что бестраншейные технологии были выбраны для проекта из-за их низкого воздействия.По его оценкам, затраты на замену футеровки составят от 1 до 3 миллионов долларов в год в течение 15-летней программы. Для сравнения, замена товарных запасов традиционным открытым способом обойдется в 90 миллионов долларов. «Это большие деньги, — сказал он, — и это было бы ужасно разрушительно».
Одной из самых больших проблем для AECOM при реабилитации полувековых кирпичных ливневых водостоков была проблема нестандартных форм конструкций. Хотя CIPP эффективен для обычных круглых труб, этот метод может вызвать проблемы при работе с кирпичными канализационными коллекторами викторианской эпохи, которые, как правило, имеют форму перевернутых яиц (широкие вверху и узкие внизу для увеличения потока) арки, которые эффективно распределяют нагрузки.
Чтобы справиться с подавляющим большинством «яиц» и «арок», монтажные компании очень успешно применили CIPP, относительно недавнюю технологию, которая использовалась только в Северной Америке с 1980-х годов. Однако для работы с некоторыми из больших секций лучшим решением было использование сегментных пластиковых вкладышей, армированных стекловолокном.
«У вас есть возможность получить очень легкие детали с хорошими структурными характеристиками в очень желаемом соотношении прочности к весу, и мы делаем их сегментами, чтобы вы могли производить их с любым поперечным сечением на месте», — пояснил Мейси.«Технология GRP оказалась очень успешной».
Другой проблемой для установщиков CIPP и GRP является доступ к ливневым стокам, которые не обязательно соответствуют существующей дорожной системе. Некоторые сегменты проходят под домами, а одна часть проходит под историческим кладбищем Росс-Бей, которое функционирует с 1872 года. Однако с помощью бестраншейной технологии проблемы с доступом можно преодолеть.
«У кладбища очень сложный участок. Это в 15-летнем списке, и это, вероятно, будет чисто GRP-работа, но она, безусловно, доступна », — говорит Мейси.
Подавляющее большинство работ будет выполнено без использования открытых строительных работ, за исключением нескольких участков, где инженерные сети пересекают верхнюю часть кирпичных водостоков и требуют выемки грунта и изменения маршрута.
«Иногда нам приходится добавлять новый люк, чтобы получить пусковую секцию, но области под домами должны быть легко обработаны CIPP», — сказал Мейси.
Инвентаризация кирпичных водоотводов охватывает широкий спектр естественных почв, от несвязных грунтов с высоким уровнем грунтовых вод до связных грунтов и выемок горных пород.
Мейси сказал, что способность структуры почвы выдерживать частые дожди является сильным коррелятором того, какие участки имеют тенденцию к разрушению быстрее всего.
«150-летняя кирпичная канализация уже не является водонепроницаемой», — сказал он. «Самый большой риск для трубы состоит в том, что когда идет дождь и вода течет внутри трубы и проходит через трещины в трубе, эти почвы не проявляют сцепления. Они легче поддаются эрозии и нарушают общую целостность конструкции грунта трубы ».
Проекты по замене футеровки труб удовлетворяют инженеров-строителей, поскольку они продлевают срок службы труб, которые в противном случае пришлось бы вырыть и заменить.Благодаря реабилитации дренажной системы кирпичной кладки Виктория, проект имеет дополнительное преимущество, заключающееся в сохранении части истории, которая в противном случае была бы утеряна.
По словам Мейси, хотя эстетическое качество кирпичных водостоков больше не будет для людей, имеющих возможность исследовать подземные уголки города, знание того, что они будут сохранены, приносит определенное удовлетворение.
«Я трепещу перед кирпичной кладкой того года изготовления вина. Те, которые остались нетронутыми, представляют собой чудо искусства. Они действительно красивые, — сказал он.«Мы поставим под угрозу их эстетику с этой точки зрения, но я бы сказал, что мы их сохраняем, это как если бы мы наложили на них небольшую печать, чтобы они никуда не уходили в ближайшее время».
Брэди соглашается. «Я считаю, что это стратегический и очень полезный процесс, потому что на самом деле мы и город Виктория и стремимся к этому и стремимся к сохранению инфраструктуры с минимальным воздействием на окружающую среду».
Расширьте свой дымоход из кирпичной кладки трубой класса A
Возможно, вы недавно купили дом с дымоходом, который бездействовал в течение десятилетий, и, возможно, вы захотите использовать его для установки своей новой дровяной печи.Дымоход далеко не функционален из-за треснувшей плитки дымохода и отслаивающегося кирпича. Ну так что ты делаешь? Все больше и больше домовладельцев в настоящее время срывают свои дымоходы чуть ниже линии крыши и используют переходную пластину Rock-Vent для перехода на дымоходную трубу класса A, которая может проходить через крышу.
Кирпичные дымоходы требуют ухода. Они нуждаются в гидроизоляции раз в два года, новой выточке и постоянно растрескивающихся каменных коронках. В большинстве случаев утечка около дымохода, скорее всего, происходит из-за треснувшей коронки дымохода.Если коронка не будет сделана идеально, скорее всего, в ближайшие пару месяцев она протечет. Все это может закончиться, если каменный дымоход переходит на дымоход класса А.
Начните с демонтажа изношенного дымохода до такой степени, чтобы кирпичи были в хорошем состоянии. Обычно это будет чуть ниже линии крыши. Кирпичи, расположенные чуть ниже линии крыши, часто находятся в гораздо лучшем состоянии, чем кирпичи над крышей. Десятилетия дождя, снега и ветра разрушают кирпичи гораздо быстрее, чем кирпичи, лежащие под крышей.
После того, как дымоход снят, вы можете установить облицовку дымохода из нержавеющей стали внутри оставшегося дымохода для непосредственного подсоединения к соединителю или трубе печи вашего прибора. Убедитесь, что вы устанавливаете облицовку дымохода подходящего размера для прибора, иначе прибор не будет работать должным образом и может стать причиной выброса дыма из дровяной печи. Чтобы правильно подобрать футеровку дымохода, см. Наше Руководство по выбору размеров футеровки.
Теперь, когда футеровка дымохода из нержавеющей стали подсоединена к прибору, вы можете прикрепить футеровку к переходной пластине.Переходная пластина — это часть, которая делает все это возможным. Переходная пластина имеет воротник на нижнем конце для соединения с футеровкой дымохода из нержавеющей стали и имеет воротник наверху пластины для соединения с дымоходной трубой Rock-Vent Class A. Переходную пластину необходимо закрепить на твердой поверхности, чтобы вы могли прикрепить ее к верхней части дымохода и выдержать вес тяжелой дымоходной трубы класса А.
В зависимости от размера дымохода, который вы сняли, вам, возможно, придется отремонтировать крышу, чтобы вы могли правильно обшить кровельной черепицей, которая требуется для обеспечения водонепроницаемости системы.После правильной установки оклада и использования качественного силикона эта система должна быть водонепроницаемой в течение многих лет. Затем просто установите и закройте шторку и колпак дымохода, и все готово! Если дымоход находится над линией крыши более чем на четыре фута, рекомендуется установить комплект распорок на крыше, чтобы обеспечить устойчивость дымовой трубы.
Rock-Vent Дымоходная труба класса A — одна из немногих марок дымоходной трубы класса A, которая имеет одобренное соединение гибкой облицовки дымохода с дымовой трубой класса A.Имея утвержденный U.L. Перечисленное подключение очень важно для безопасности и функциональности любой дымоходной системы.
Если у вас есть вопросы по поводу вашей конкретной установки, позвоните нам, и мы будем рады вам помочь.
Установка деревянного камина на каменной стене
Pinterest
Facebook
Twitter
На нашем новом месте в гостиной уже есть камин с действительно большой каменной стеной из речного камня, которая проходит от стены к стене и от пола до потолка.Мы очень рады наконец-то получить дом с камином, мы всегда хотели его, но никогда не имели его (вот почему мы построили этот искусственный камин раньше). Но одна проблема … не хватало красивой деревянной каминной доски. У нас ведь должен быть камин, чтобы украсить его к праздникам, верно? В конце концов, я же блогер… да ладно, а где еще мы бы вешали носки Санте?
Мы хотели иметь что-то простое, но простое в деревенском стиле. Из-за камня наш дом подходит к стилю фермерского дома / кантри, поэтому деревенское дерево также вписывается в него! Когда мы начали срывать эту стену, это означало, что нам нужно новое место для нашего телевизора.Итак, мы сразу сделали дизайн для нашей новой каминной доски.
Однако этот проект был совершенно новым зверем, с которым мы никогда раньше не сталкивались, каменной стеной…. (или если у вас кирпичный камин, то то же самое) Мы не могли просто приклеить каминную полку, поэтому нам пришлось провести небольшое исследование, чтобы выяснить, что делать. Разобравшись со всем, мы хотели поделиться с вами тем, что узнали об установке деревянной каминной доски на каменной стене. Это было немного сложно, и для этого потребовался новый инструмент (перфоратор), который нам действительно нужно добавить в наш ящик для инструментов.
Деревянный камин на каменной стене
:

Характеристика	Виды	Характеристики:
По материалу	Металл, кирпич, керамика, асбестоцемент, полимер	Металлические трубы просты в установке, и большинство людей предпочитают этот вариант.Кирпичный дымоход сделать сложнее, но он прочнее металлического и лучше сохраняет тепло. Керамическая труба дороже, но проста в установке, имеет хорошую теплоизоляцию, термостойкость и долговечность. Асбестоцементные дымоходы очень дешевы, но они не выдерживают температуры выше 300 ° C, как полимер
По проекту	Наружный и внутренний	Внешний дымоход проходит через стену и поднимается вверх снаружи помещения, внутренний выводится через потолок и крышу

Путь	Описание
	Очистка щеткой — это старый и проверенный метод, применяемый с незапамятных времен. Он позволяет добиться отличного эффекта, но для этого придется потрудиться. Также будьте готовы к тому, что на вас будет много копоти — это очень грязная работа.
	Очистка дымохода гирей на тросе — еще один механический метод очистки.Подобно чистке трубы щеткой для труб, это эффективно, но предполагает, что вам придется повозиться, чтобы получить хорошее пятно от сажи.
	Вы также можете установить вентилятор в верхней части трубы, который будет работать для всасывания. Он будет вытягивать сажу из дымохода, но нужно быть готовым к тому, что пространство вокруг ванны потом ею будет загрязнено.
	Есть способ попроще — в духовку нужно бросить дрова осины.В результате получается мощный толчок, и сажа поднимается вверх. В сухом и сильном жаре, создаваемом осиной, смолистые вещества, которые оседают в трубе, быстро выгорают, если топить ванну хвойным деревом.
	Чистка химикатами … Есть разные варианты, например, вместе с дровами можно положить в печь для сауны специальные препараты, повышающие тягу. Существенным преимуществом этого метода перед очисткой древесиной осины является то, что используемые составы содержат специальные вещества, дополнительно разрыхляющие сажу.В результате легко удаляется от внутренней поверхности дымохода.
Промывка и нагрев печи	Еще вариант — налить в трубу несколько литров воды, тогда печь нужно долго топить.

Материал	Описание
	Огнеупорные плиты на цементной основе с добавлением известняка, слюды и целлюлозы. Выдерживает постоянный нагрев до 150 ° С. При воздействии более высоких температур органический минеритовый наполнитель выгорает и становится хрупким.
	Это общее название означает волокнистую изоляцию, состоящую из расплавленных нитей различной неорганической природы.Это могут быть как полезные ископаемые (базальт, доломит и др.), Так и отходы доменных печей, шлаки. Шлаковата не теряет своих свойств до температуры 300 ° C, в более горячей среде волокна спекаются — связующие и гидрофобизирующие добавки не так устойчивы к огню, как минеральный компонент. В результате резко возрастает теплопроводность. Жесткая минеральная плита ПЖ-175 позиционируется как огнестойкий материал. Он способен сохранять изоляционные свойства до 1000 ° C.
	Доступны толщиной от 2 до 10 мм.Это материал, который отлично защищает от огня, он не только не горит, но и не тлеет. Вредность можно считать ограничением его использования — пары асбеста в ванне нежелательны. Все асбестовые прокладки со стороны парилки должны быть покрыты металлом.
	Высокоэффективный и абсолютно экологически чистый теплоизолятор, относящийся к группе негорючих материалов. Его толщина 5 мм, коэффициент теплопроводности немного увеличивается с повышением температуры, надежно работает при температуре до 900 ° С.

Материал	Описание
	Имеет обозначение ГКЛО, листы серые с красной маркировкой.От обычного отличается наличием внутреннего армирования с более плотным сцеплением слоев. Это предотвращает проникновение кислорода в толщу материала, горение не поддерживается, и даже при открытом огне материал не разрушается в течение 20 минут.
	Огнеупорными свойствами марки НГ обладает только продукт с маркировкой Премиум класса. Лист класса Стандарт, который никак не помечен, нельзя использовать для защиты дерева.

Рисунок	Описание
	Изготовлена жестяная коробка — за шаблон фальца берется доска, края скрепляются заклепками. Размеры короба соответствуют расстоянию между потолочными балками, если их расположение было продумано с учетом будущей установки дымохода.Выемки рассчитываются по нормам, 380 * 2 + диаметр внутренней трубы сэндвича.
	С помощью отвеса определяется центр трубы. Отметьте точку, где упавший с потолка груз падает в центр отверстия для трубы. Это будет центр дымохода и перекрытие прохода. Над трубой вырезается отверстие. При его разметке учитывается слой минерита, который будет проходить по периметру. После его укладки ящик должен свободно сидеть на потолке. Концы лунки заделаны полосами минерита; достаточно предусмотреть теплоизоляцию по краю, где металл будет контактировать с конструкцией пола.
	Жестяная коробка не имеет достаточной жесткости, и для сохранения ее формы установлены распорки из оцинкованного профиля.
	Вырезается лист нержавеющей стали. Перед снятием защитной пленки зафиксируйте точное место отверстия для трубы.Диаметр выреза оставляет зазор между трубой и отверстием. Дополнительно из этого же материала готовится декоративный щиток, которым будет закрываться стык. Ножницами по металлу аккуратно вырежьте центр получившегося круга по секторам.
	Начните вырезать изоляционную прокладку под листом. Шаблоном для него служит готовый лист металла. Из инструментов вам понадобится лобзик.
	Начните вырезать изоляционную прокладку под листом.Шаблоном для него служит готовый лист металла. Из инструментов вам понадобится лобзик. Вставьте коробку на место и закройте отверстие листом нержавеющей стали. Чтобы в месте, прилегающем к коробу, потолок не обугился и не воспламенился, это делается через термозащитный лист. К листу крепится декоративная планка. В результате получается надежный и красивый экран над топкой возле трубы.
	Последним этапом работ по устройству прохода через перекрытие бани будет теплоизоляция трубы в коробе.Для этого в него до самого верха заливается огнеупорный материал. Опыт показывает, что для этих целей успешно использовались и песок, и глина. Но поскольку размеры ящика не так уж и малы, следует отдать предпочтение более легкому керамзиту.

(1) сосновая доска 2 x 6 x 8 футов (для гроссбуха)
(2) сосновые доски 1 x 10 x 8 футов (верх и низ камина)
(1) сосновая доска 1 x 6 x 6 футов (средние опоры)
серая морилка
(36) Шурупы для дерева 1 1/2 ”
(12) винты с карманом 1 1/2 ”
(2) клиновых анкерных болта 1/2 ”
(3) анкерные болты 1/2 дюйма
(7) Деревянные планки для забора обветривания
(1) длинное сверло по бетону 5/8 ”x 12”
столярный клей (для тонких полосок состаренной древесины)

Деревянный камин на каменной стене

Распределение затрат по проекту 100 $
дерева = 30
$
морилка = 10
$
карман и шурупы по дереву = 10
$
анкерных болтов = 50
$
состаренная древесина = бесплатно
Деревянный камин на каменной стене
Мы использовали инструменты:
циркулярная пила
дрель
перфоратор (для просверливания бетона)
Крег Джиг
ключ с храповым механизмом
пистолет для ногтей
Вот фотография до нашего переезда на новое место.Извините за беспорядок, черт возьми, это на самом деле выглядит чертовски хорошо по сравнению с тем, что было раньше!
Мы решили сделать деревянный камин длиной восемь футов, который парил бы над камином.
Позирую для макета. Мы пытаемся понять, как это может выглядеть (поэтому мы делаем пару снимков) и насколько высоко над камином мы хотели это сделать. Позировать для этой фотографии было непросто. Удерживать за один конец тяжелую восьмифутовую доску ровно — это не весело.Я старался изо всех сил, со всей своей мужской силой.
Здесь мы хотели увидеть, как слой старой выветренной древесины забора будет смотреться поверх сосновой конструкции. Мы были взволнованы, увидев, что это действительно связано со всеми цветами каменной стены. (извините за яркую лампу, стена все еще на месте, в помещении НЕТ естественного света)
После того, как мы нашли нужную высоту, мы выровняли веревку от стены к стене, чтобы использовать ее в качестве ориентира, где будет идти верх камина.Мы также отметили, где край камина будет идти для справки, когда мы начали сверлить отверстия.
Первое, что нам нужно было сделать, это прикрепить гроссбух к стене болтами к бетонной стене. За каменной стеной находится фундаментная стена. Требуется бухгалтерская доска, просверлены отверстия через 4 дюйма раствора и 2 дюйма в фундаментной стене. (Не сверлить в дымоход камина !!!)
После того, как было принято решение о местонахождении камина, мы должны были обозначить отверстия для болтов.Мы начали с трех, но затем добавили еще два, в общей сложности пять. Мы решили не сверлить камень на случай, если в будущем захотим что-то изменить. Раствор легко залатать, но камень? Не так много.
Мы просверлили отверстия 5/8 дюйма в самой толстой части раствора, которую смогли найти в пределах размеров камина. Удерживая его в областях с толстым раствором, раствор не отслаивается от камня и сохраняет камень красивым и надежным.
Нам пришлось использовать перфоратор, чтобы просверлить отверстия.Эта дрель спасла мне жизнь. Мы пробовали использовать обычное сверло, но это заняло примерно в 10 раз больше времени, и это оказалось непросто, когда мы упали в фундаментную стену. Мы определенно рекомендуем вам использовать перфоратор, если он у вас есть. (Мы одолжили дрель у дяди СПАСИБО!)
Вот изображение уровня, который мы использовали. Этот уровень обычно используется при выкладывании ограждений. Кроме того, вот длинное сверло по камню длиной 12 дюймов 5/8 дюйма, которое нам пришлось использовать, чтобы проделать отверстие достаточно глубоким.
Ниже показан один из типов болтов, который мы в итоге использовали.Он называется клиновой. Но они всего 7 дюймов в длину, и нам также потребовались болты длиной 10 дюймов. Так что дополнительно мне пришлось использовать откидной анкер и 10-дюймовый болт с длинной резьбой для более глубоких отверстий под болты. Якорь для падения был немного сложным в использовании, но как только я отключил систему, это стало довольно гладко.
Чтобы добавить кляксы, вам необходимо очистить отверстие с помощью пылесоса, чтобы удалить любой свободный мусор. Затем просто вставьте анкер до конца просверленного отверстия. При вдавливании анкера-отвода необходимо вдавить его металлическим стержнем того же диаметра, что и анкер, чтобы избежать зацепления клинового механизма.Как только анкер находится на месте, вы используете меньший стержень, вставленный в резьбовую часть анкера, чтобы задействовать клиновой механизм, пока анкер не будет плотно прилегать. Затем вы прикручиваете гроссбух на место с помощью 10-дюймового болта, который ввинчивается в анкер до упора.
Что касается клинового болта, когда вы затягиваете клиновой болт, он автоматически создает натяжение и прижимает болт к раствору.
Ниже приведена доска с двумя маленькими анкерными болтами для выравнивания.Как только я выровнял его, я просверлил отверстия для всех остальных болтов.
Поскольку ямы были такими глубокими, мне пришлось придумать способ убрать мусор. Я использовал медную трубку, немного меньшую, чем отверстие, и воронку, чтобы создать вакуумную насадку, чтобы протолкнуть отверстие и прочистить его.
Теперь, когда все отверстия просверлены, а болты на месте, мне просто нужно было затянуть гайки с помощью трещотки.
Вот крупный план одного из болтов, шайбы и гайки, красивый и затянутый.
Следующим шагом было отрезать средние опоры и поставить их на место. Гроссбух не был выровнен по вертикали из-за неровности каменной поверхности. Это потребовало от нас обрезать опорные кромки, расположенные у стены, под индивидуальным углом на каждой из них. Итак, я нарисовал угол на опоре, когда она была выровнена по горизонтали.Это обеспечило ровную верхнюю часть камина, хотя бухгалтерская доска не была такой. Затем я просто обрезал доску в соответствии с нанесенной линией.
После того, как опоры были отрезаны до нужной длины, я использовал свой Kreg Jig для просверливания отверстий в карманах для надежной посадки.
Это изображение готовой бухгалтерской доски, готовой к установке опор.
Вот опоры на месте, 6 1/2 дюймов в длину и 5 1/2 дюймов в ширину. Два в середине и по одному на каждом конце.
Вот изображение установленной верхней сосновой доски, 9 1/2 дюймов на 8 футов в длину. Просто просверлил верхнюю часть к опорам и плате.
Зажимы удобны, когда вам нужна дополнительная рука. Все, что я сделал, это прикрутил доски к опорам. Здесь также видно, что каминная полка по краям выступает из стены из-за неровной поверхности камня.Мы не обращаем внимания на то, как это выглядит, потому что вы не можете увидеть его под другим углом в комнате.
Если вы действительно хотите, вы можете нанести камни на верхнюю доску и обрезать ее вокруг камня для плотного прилегания. Это потребует гораздо больше усилий, но это определенно выполнимо.
Здесь все собрано и готово к обветренной деревянной обшивке.
Мы решили покрасить его в серый цвет, на случай, если какая-либо часть сосны будет видна сквозь стыки выветрившейся древесины.На изображениях ниже показана последовательность установки из состаренного дерева.
Вот так мы решили скосить и закрутить углы. У нас не было достаточно дерева, чтобы покрыть верх и низ, но вы действительно не видите их очень много (тем более, что они окрашены в такой же сероватый цвет), и это облегчает очистку поверхности от пыли без образования щепок!
Ну вот оно во всей красе! Подождите, пока мы действительно украсим его к праздникам.
Общие размеры: 8 футов в длину, 10 дюймов в ширину и 7 дюймов в высоту.
Теперь, когда каминная полка готова и у нас есть прохладное место для телевизора (подальше от маленьких жирных пальчиков и сохраняя зрение неповрежденным), вот фотография стены, которая начинает рушиться, и все беспорядки из комода телевизор раньше лежал на каминной полке, и нет, я на самом деле ничего не устраивал, чтобы хорошо выглядеть, я просто не хотел, чтобы манчкины играли с ним
Как вы думаете?
Нравится, как все получилось?
Вот ссылка на нашу искусственную каминную полку, которую мы построили в Техасе, на случай, если у вас не было возможности увидеть ее законченной.
Pinterest
Facebook
Twitter
Remodelaholic является участником программы Amazon Services LLC Associates, партнерской рекламной программы, разработанной для предоставления сайтам возможности зарабатывать рекламные сборы за счет рекламы и ссылок на amazon.
