«Обратка системы отопления что это такое» – вопрос, с которым может столкнуться человек, желающий самостоятельно произвести монтаж контуров и оборудования для обогрева помещения. Важно разобраться не только с тем, что это такое, но и с тем, как ее правильно монтировать.

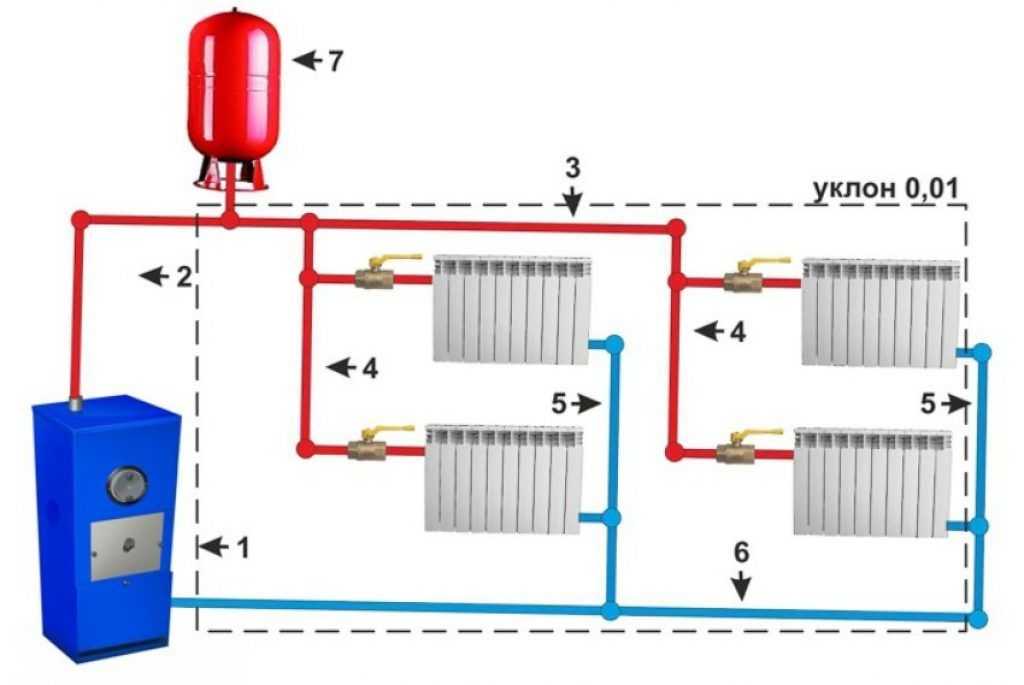

Простое схематическое изображение обратки и подачи
Определение обратного трубопровода
Обратка системы отопления – это участок трубопровода, по которому уже остывший теплоноситель возвращается к отопительному прибору для нагрева.
В некоторых моделях котлов можно увидеть два патрубка для подключения транспортирующих теплоноситель трубопроводов. К одному из них будет подключен подающий трубопровод отопления, или подача. Он необходим для подачи жидкости в систему отопления. Другой предназначен для приема возвратившегося и остывшего теплоносителя, следовательно, к нему будет подключена обратка отопления.
Купить котел, радиаторы и другое необходимое оборудование для системы отопления можно в нашем интернет-магазине.

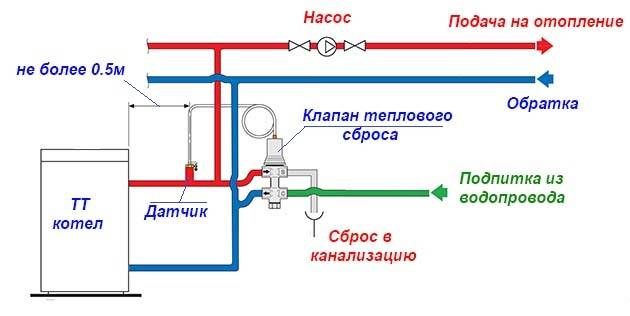

Примерное расположение подающего и приемного патрубков на котле отопления
Если попытаться разобраться в транспортировочных контурах, то для того чтобы отыскать возвратную трубу, нужно обладать следующими знаниями:
- Схемы с двухтрубной разводкой разграничиваются коллекторами или радиаторами. Следовательно, подающий и обратный трубопровод системы отопления представляют две отдельные линии. Как правило, обратный трубопровод отопления расположен снизу, подающий – сверху.
По такому же принципу подключают батареи. - В однотрубной схеме немного по-другому. Радиаторы выстраивают последовательно, а значит от отопительного прибора и до последней батареи, линия будет считаться подающей, так как теплоноситель на данном участке не имеет обратного движения. От выхода из последней батареи и до входа в котел – обратный трубопровод отопления, так как этот участок подразумевает возврат теплоносителя для повторного нагрева в котел.
По такому же принципу подключают батареи.Подающая линия проходит вплоть до выхода из радиатора, остальная часть относится к обратке
Отличие от подачи
Иногда определение местоположения линии обратки может быть затруднительным. Если нет даже поверхностного знания, как устроена отопительная система,найти обратный трубопровод системы отопления можно с помощью термометра. Несомненно, метод не является идеальным, так как расположение во многом зависит от выбранного метода разводки.
Определить, где находится обратка системы отопления в частном доме, можно и по способу разводки:
- Диагональное и боковое подключение. Эта схема предполагает разграничение на верхний и нижний участки. Так как по физическим законам известно, что горячее вещество всегда легче и потому устремляется вверх, то для разогретого теплоносителя была выбрана верхняя часть радиатора. Соответственно она будет являться подачей. Холодный теплоноситель более тяжелый и для лучшего его передвижения выбрано нижнее подключение.
Заказать установку радиаторов отопления можно в нашей компании. Для получения подробной информации перейдите в раздел « услуги».
Определение линии обратки при диагональном подключении
- В батареях с нижним подключением (обычно это стальные модели), разграничение на обратный и подающий трубопровод системы отопления обозначено маркерами или стрелочками на корпусе устройства.
- Выбирая для разводки отопительного контура «ленинградку», можно быть уверенным, что подающим будет считаться участок начиная от нагревательного прибора и до последнего радиатора. Соответственно, участок отходящий от батареи, находящейся последней в цепи и до котла, считается возвратным.
- Отопительные системы для больших домов и коттеджей оснащаются коллекторными распределителями. На гребенке имеются регулируемые вентили с прозрачными колпаками. Это говорит о том, что арматура относится к подающей линии. В случае если на гребенке установлена резьбовая заглушка, то она предназначена для обслуживания контура с остывшим теплоносителем. В коллекторе подающую и возвратную линии также можно различить по цвету верхнего колпака – для подачи он красный, а для возвратки синий.
Соответственно, участок отходящий от батареи, находящейся последней в цепи и до котла, считается возвратным.Типичная конструкция коллекторного распределителя с маркерами обозначения обратной и подающей линии
Несмотря на то, что обратка в отоплении дома предназначена для возврата уже остывшего теплоносителя, она также играет немаловажную роль для правильной и стабильной работы отопления.
Так, холодная обратка в системе отопления – серьезная проблема, которую нужно устранить. При этом в норме температура обратки в системе отопления должна составлять примерно 60 °C.
Почему обратка может быть холодной:
- ошибки при монтаже;
- воздушные пробки в системе;
- недостаточный расход теплоносителя;
- загрязнение отопительного контура, сужение сечения трубы.
Самотечные конструкции с расширительным баком открытого типа
Разница гидростатического давления между охлажденным и нагретым теплоносителем, заставляет его приводить в движение, из-за более низкой плотности разогретой жидкости. Давление в обратке системы отопления равно примерно 2 бар.
Вывод! Большой перепад в температурных показателях между подачей и обраткой, говорит о разности давления на этих участках. Соответственно, большая разница температур и повышение давления, приводят к увеличению выталкивающей силы и скорости движения теплоносителя.
Проект и монтаж в системе с естественной циркуляцией, осуществляется с учетом некоторых правил:
- Чем выше теплоотдача нагревательных приборов (батарей), тем существеннее ощущаются теплопотери в теплоносителе, а, следовательно, жидкость, двигающаяся по контуру, охлаждается намного быстрее.
В видео показывают, как самостоятельно определить обратку отопления
- Чем больше расстояние от нижних патрубков батарей до входа в отопительный прибор, тем более протяженным становится низкотемпературный участок. Таким образом, вытеснение горячей жидкости из котла происходит быстрее и повышается эффективность обогрева помещения.
- Установка котла производится ниже участка с возвращающимся тепловым носителем. Завышение уровня не допускается условиями монтажа. Помимо прочего, во время разводки контура, необходимо сохранять уклон 2-3 мм на 1 погонный метр. Это поможет циркулировать жидкости естественным образом, повышая эффективность нагрева батарей.
Организация подачи теплоносителя к радиаторам и его возврат в котел
Чаще всего для монтирования отопительных контуров используются однотрубные или двухтрубные обвязки.
Иногда практикуется комбинированное подключение. Если для монтажа была выбрана двухтрубная схема, то подводка осуществляется к двум параллельно расположенным патрубкам. В случае выбора однотрубной конструкции, подводка производится через нижний патрубок.
Заказать установку системы отопления можно в нашей компании. Чтобы ознакомиться со стоимостью работ и порядком оказания услуги и связаться со специалистом, перейдите в раздел «услуги».

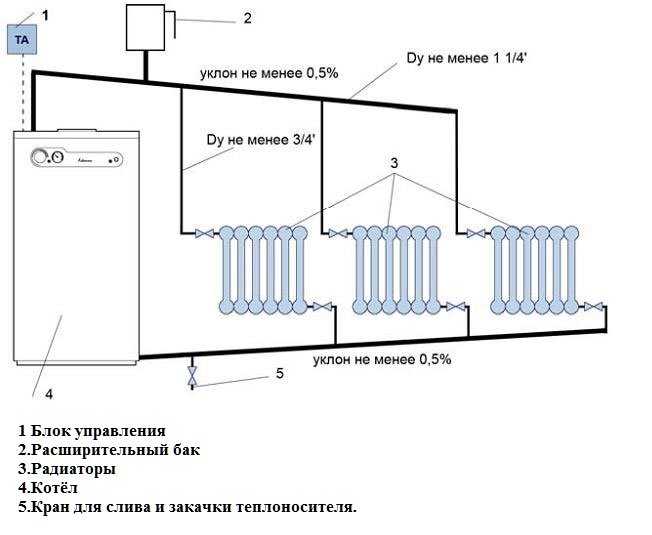

Вариант системы отопления
Однотрубная разводка
Популярность данного типа разводки была завоевана благодаря некоторым особенностям конструкции:
- Если рассматривать вопрос с финансовой точки зрения, то этот метод расположения более выгодный. Экономия в основном касается покупки труб для монтажа контура.
- Помимо этого, налицо снижение сложности монтажа.
- При желании замаскировать трубопровод внутрь стен, потребуется меньше делать штроб, что сокращает трудозатраты.
- Уменьшение протяженности трубопровода позволяет уменьшить количество приобретаемого фитинга.
- Скорость сборки одноконтурной конструкции в два раза быстрее.
- Так как движение жидкости последовательное, следовательно, потери тепла менее заметны, и количество затрачиваемого топлива на обогрев помещения значительно снижается.
- Современные многоквартирные дома преимущественно используют однотрубную конструкцию, комбинируя ее с вертикальным подключением к стояку для равномерного распределения по квартирам.
Отличие однотрубных и двухтрубных схем отопления в квартирах
- При монтаже однотрубного отопления можно использовать один из возможных методов подключения: боковую, диагональную или нижнюю.
В однотрубной системе также имеется разделение на вертикальную и горизонтальную:
- Вертикальная преимущественно встречается в многоквартирных домах. Подводка в данном случае сохраняет привычное горизонтальное положение. Такую же конструкцию можно встретить и в частных домах с несколькими этажами.
- Горизонтальная. При выборе данной схемы, ни в коем случае не нужно выбирать последовательное подключение к патрубкам. Это приведет к быстрому засорению и остановке нагревательных приборов. Чаще всего применяется «ленинградка» или диагональное подключение.
Такую же конструкцию можно встретить и в частных домах с несколькими этажами.Горизонтальная и вертикальная схемы отопления

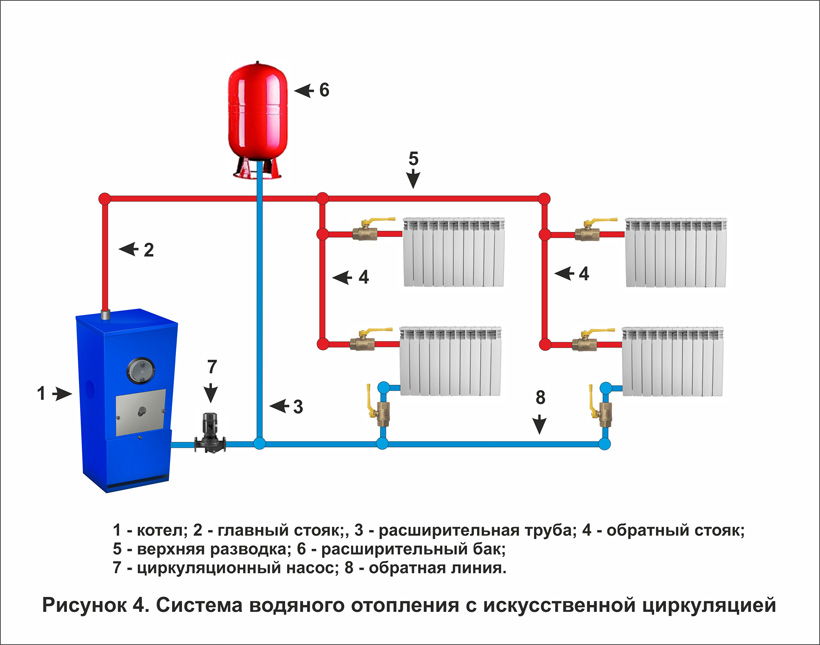

Двухтрубная система
Система, где в разводке контура участвуют две трубы, широко применяется как при благоустройстве частного дома, так и в квартирах. В отличие от одноконтурной схемы, данный метод отличается следующим перечнем преимуществ и особенностей:
- За счет использования двух труб для прогрева помещения, наблюдается более равномерное распределение тепла по всем батареям. Однако не каждая схема отличается такой особенностью. Наиболее приемлемый вариант – это лучевая разводка и обвязка по методу Тихельмана.
- Эффективность двухтрубного метода заметна при эксплуатации большого количества радиаторов. В таком случае можно затрачиваться на покупку лишних терморегуляторов и балансировочных вентилей. Для качественной работы достаточно установить их возле гребенки. Преимущество налицо – регулировка температуры и количества подаваемого теплоносителя проводится из одного участка.
В ролике рассказывают об особенностях монтажа и отличиях однотрубной и двухтрубной систем отопления
- Так как батареи в двухтрубной конструкции устанавливаются независимо друг от друга, то для обслуживания или ремонта совсем не обязательно полностью сливать воду из труб, достаточно перекрыть индивидуальную запорную арматуру и демонтировать нагревательный прибор.
Схемы двухтрубной разводки
- Тупиковая. Контур в таком случае прокладывается в одном направлении и имеет тупиковый радиатор. Прекрасно подходит для реализации с одноконтурными отопительными приборами. Для создания из боковых параллельно расположенных патрубков выпускаются два трубопровода – верхний подающий и нижний принимающий. Подающий трубопровод последовательно проходит все радиаторы и создав замыкающую петлю за последним из них, возвращается, образуя нижнюю (обратку), которая прошедши все батареи, возвращается к котлу. Недостаток – использование в габаритных системах приводит к преждевременной потере тепла. Таким образом, вода, не дойдя до последнего радиатора, может потерять до 40-50% тепловой энергии. Максимум допустимых батарей в контуре – 4 единицы.
Прекрасно подходит для реализации с одноконтурными отопительными приборами. Для создания из боковых параллельно расположенных патрубков выпускаются два трубопровода – верхний подающий и нижний принимающий. Подающий трубопровод последовательно проходит все радиаторы и создав замыкающую петлю за последним из них, возвращается, образуя нижнюю (обратку), которая прошедши все батареи, возвращается к котлу. Недостаток – использование в габаритных системах приводит к преждевременной потере тепла. Таким образом, вода, не дойдя до последнего радиатора, может потерять до 40-50% тепловой энергии. Максимум допустимых батарей в контуре – 4 единицы.Тупиковая и попутная (петля Тихельмана) схемы
- Лучевая. Можно встретить в контурах, где используется коллекторное распределение трубопроводов на радиаторы и теплые полы. Позволяет добиться минимальной разницы по длине между лучевыми отрезками. Благодаря этому, удается добиться равномерного прогрева каждой ветки.
- Петля Тихельмана. Представляет собой следующую конструкцию. По подающей линии выпускается трубопровод. Он прокладывается по низу системы, транспортируя горячую воду. Подходя к батарее, монтируется вертикальный столб и проводится боковое подключение к ней. Подобным образом выполняется подводка трубопровода ко всем попутным обогревательным конструкциям. Из последнего радиатора в контуре, выпускается петля из нижнего патрубка, который располагается по отношению к подающей линии диагонально. Трубопровод ведется до входного патрубка котла и попутно проводятся подключения к батареям, также. Как это делалось на линии подачи. Таким образом образуется своеобразная петля.
Представляет собой следующую конструкцию. По подающей линии выпускается трубопровод. Он прокладывается по низу системы, транспортируя горячую воду. Подходя к батарее, монтируется вертикальный столб и проводится боковое подключение к ней. Подобным образом выполняется подводка трубопровода ко всем попутным обогревательным конструкциям. Из последнего радиатора в контуре, выпускается петля из нижнего патрубка, который располагается по отношению к подающей линии диагонально. Трубопровод ведется до входного патрубка котла и попутно проводятся подключения к батареям, также. Как это делалось на линии подачи. Таким образом образуется своеобразная петля.В видео подробно рассказывают о нескольких видах схем подключения двухтрубной системы
Коротко о главном
Сборка однотрубной и двухтрубной систем отопления может быть проведена по нескольким схемам.
Если необходимо сэкономить, то лучше выбрать однотрубную систему. Для большей отдачи лучше остановиться на двухтрубной конструкции. Особенно, если для разводки будет использована петля Тихельмана. Правильно выполненный монтаж линии обратки делает работу системы более эффективной.
Столкнулись ли вы со сложностями при определении местоположения линии обратки? Какая схема монтажа вашей системы отопления дома?
Автор
Марк Соловьев Специальность: Инженер
Все статьи
Поделиться
Поделиться
Холодный дом и фильтр в обратке.
Недавно в Подмосковье было морозно, ниже минус двадцати.
Крещенские морозы. Как то уже и позабыли, а они тут как тут .
И, как назло, когда на улице и холодов не было, все батареи отопления были горячие, а стоило завернуть холодам и батареи стали еле еле теплыми.
Может прибавить температуру на газовом котле?
Ну да. Была совсем не на максимум вывернута. Пожалуй да, стоит и прибавить.
Сделано. Ждем потепления в доме. А дома всё не теплеет, нет.
И было то холодно, а все холоднее и холоднее становятся батареи и весь дом продолжает остывать.
В доме, медленно но верно, столбик градусника ползет вниз.
Холодный дом становится совсем не уютным, всем тревожно и непонятно что делать и как спасаться от этого холода.
Какие там комфортные 22- 23градуса, их давно нет, после морозной ночи градусник в доме может испугать и 10 градусами. Просто холодрыга! В таком доме жить нельзя.
А что котел то? Он же у нас всё тепло создает в частном доме. Может с ним что не так?
Да, верно, первым делом надо начинать разбираться именно с котла.
Проверяем. Он вообще то работает? Не отключился ли?
Да нет .
Котел точно работает. Вот и дым из трубы дома периодически идет.
И давление нормальное на манометре системы отопления 1,8 бар.
И если аккуратно потрогать рукой трубу, которая сверху выходит из корпуса котла (это труба подачи),
то она просто огненная . Успеть бы отдернуть руку, чтобы не было ожога.
А если потрогать трубу, которая подходит к корпусу котла снизу (это труба обратки) то и она тоже теплая.
Работает. Работает котел . Работает и вполне себе греет теплоноситель в системе отопления.
Так а почему же батареи то холодные?
Всё же только вчера отлично работало и было тепло. Что же теперь случилось ?
Может циркуляционный насос сломался ?
Нет. И он работает. Слышно как шумит. И небольшие вибрации можно ошутить прикоснувшись к нему рукой ( он правда тоже очень горячий, трогать надо аккуратно).
Ну можно, для верности, открутить гайку сброса воздуха циркуляционного насоса и ткнуть в отверстие плоской толстой отверткой . Тогда будет совершенно точно ясно по характерному звуку и вибрациям , что циркуляционный насос тоже исправно работает.
Что же не так и что делать?
Всё работает, всё исправно и вчера отлично работало, а батареи остывают на глазах и в доме холодно.
А виноват во всём косой фильтр на трубе обратки котла.
Именно так он и прекращает циркуляцию теплоносителя в системе отопления частного дома.
И все основные узлы вроде как исправны и котел греет и циркуляционный насос крутит а тепла нет.
Нет, потому, что забитый грязью косой фильтр практически полностью перекрыл циркуляцию теплоносителя в системе отопления.
Если в такой ситуации внимательно приглядеться к режиму работы котла, то выяснится, что включения/выключения его горелки происходят редко(дым из трубы дома идет редкими порциями) , что на трубе подачи ( в месте сразу около котла) в момент выключения горелки котла температура не прекращает возрастать а возрастает очень значительно ( поэому и такая огненная труба подачи), что труба обратки котла имеет температуру почти такую же как температура тела ( рука почти не чувствует тепла на трубе обратки).
Если горячая вода в доме получается из бойлера косвенного нагрева — то и она будет чуть чуть тепленькой а совсем не горячей.
Да. Это именно он. Срочно чистим косой фильтр в обратке котла. Найти его не будет сложно. Выглядит он вот так :
Проше всего начинать его искать продвигаясь по трубе обратки ( когда отопление не работает это еле теплая труба, которая подходит к котлу снизу) от котла всё дальше и дальше. По пути такого продвижения должен встретиться этот самый косой фильтр . Косой фильтр с двух сторон окружен вентилями (на фото вентиль с черной ручкой ). Этот косой фильтр забился. Его надо срочно чистить, пока весь дом не замерз. Отключаем котел. Отключаем циркуляционный насос системы отопления. Перекрываем вентили вокруг косого фильтра . Конструкция косого фильтра такая. Латунный корпус, через один прямой патрубок в него поступает теплоноситель , через другой прямой патрубок из него выходит теплоноситель, а между этими прямыми патрубками есть косой отстойник в котором стоит сеточка фильтра и в который вкручена заглушка с гайкой.
Под гайку отстойника ставим что то, куда не жалко слить немного теплоносителя и вытряхнуть грязь из фильтра.
Откручиваем гайку отстойника и откладываем её в сторону, совсем немного теплоносителя сольется во время откручивания этой гайки.
Вынимаем из отстойника сеточку фильтра .
Она будет забита грязью! Как следует отмываем сеточку фильтра от всей этой грязи и ставим её обратно в отстойник косого фильтра. Закручиваем обратно гайку – заглушку в отстойник. Открываем вентили вокруг косого фильтра. Включаем котел и циркуляционные насосы . После этой процедуры . Труба обратки станет значительно теплее, чем была, когда отопление не работало. Температура на трубе подачи котла (на котловом термометре) перестанет сильно возрастать после того, как горелка котла уже выключилась . И это будет победа над холодом. Проверяйте свои батареи отопления . Теперь они опять горячие и совсем скоро в доме станет тепло.
Советы такие.
Не забывайте каждый год перед отопительным сезоном чистить косой фильтр.
Если меняли что то в трубопроводах системы отопления – чистить косой фильтр.
Если меняли циркуляционный насос, особенно если поменяли его на более мощный – чистить косой фильтр и чистить несколько раз, а не так редко как делали это со старым насосом.
Если в системе отопления переключили циркуляционный насос на скорость больше чем была прежде и батареи после этого как то стали вроде греть хуже – чистить косой фильтр.
Если без видимых причин стало холодно в доме – чистить косой фильтр.
Пусть у вас дома всегда будет уютно и тепло!
