Подготовка основания под водяной теплый пол в частном доме: Подготовка пола к водяному теплому полу

схема устройства водяного теплого пола, конструкция, как сделать слои своими руками, состав пола с водяным отоплением

Содержание:

Конструкция для частного дома
Устройство теплого водяного пола по грунту
Пошаговое руководство
Как сделать теплый пол по грунту при высоком уровне грунтовых вод
Особенности схемы слоев пола

Обустройство теплого пола в доме по грунту требует тщательно спланированного подхода. В большинстве случае требуется поэтапное выполнение работы: на первом этапе заливают черновую стяжку и ждут ее вызревания, на втором этапе укладывают оставшиеся слои.

Конструкция для частного дома

Пренебрежение этим правилом может стать причиной негативных последствий. Объясняется это постоянным движением грунта и, соответственно, всех расположенных выше слоев. Подвижки могут наблюдаться даже на слежавшемся и утрамбованном грунте, который долгое время лежал без нагрузки.

После укладки пирога теплого пола, который имеет довольно внушительную массу, могут образовываться трещины от просадок. Самым негативным последствием может стать порыв элементов теплого пола, то есть все затраты на его обустройство окажутся напрасными.

Устройство теплого водяного пола по грунту

На первом этапе следует определить уровень, до которого будет проводиться выемка грунта. Снимать верхний плодородный слой нужно в любом случае, так как растительные остатки имеют свойство разлагаться и неприятно пахнуть. Независимо от того, заливается черновой пол или нет, верхний слой грунта нужно снять.

Кроме того, плодородный слой менее плотный из-за присутствия в нем живых существ и микроорганизмов, поэтому под тяжестью слоев водяного теплого пола начнет проседать. В результате вновь пострадают вышележащие слои.

Высота пирога теплого пола по грунту может составлять более 20 см, поэтому отсчет необходимо начинать от отметки, где будет проходить чистовой пол.

В этом месте ставят соответствующую метку и отсчитывают необходимую глубину. При этом лучше отмечать уровень каждого слоя, чтобы в процессе обустройства было легче ориентироваться.

Пошаговое руководство

Для качественного выполнения процесса необходимо строго соблюдать правила устройства теплого пола по грунту:

• Снимают верхний плодородный слой, убирают крупный мусор и камни. Выравнивают и утрамбовывают дно получившегося котлована. Это будет основа для укладываемых слоев, поэтому уровень лучше всего проверить с помощью нивелира.
• Далее засыпают слой песка, причем для отсыпки подходит любой песок. Его необходимо хорошо утрамбовать и выровнять по уровню.
• Следующим слоем в составе теплого пола с водяным отоплением является керамзит или щебень. Однако следует помнить, что щебень характеризуется меньшей теплопроводностью. Камни лучше брать небольшого или среднего размера. Уплотнять нужно долго, пока поверхность не станет почти монолитной.
• Теперь пришла очередь предварительной стяжки, для изготовления которой можно воспользоваться двумя вариантами. В первом случае песок и щебень проливают жидким раствором из песка и цемента в соотношении 2:1. Во втором случае заливают черновую стяжку толщиной 5-7 см с укладкой армирующей сетки. Этот вариант считается более надежным, способным выдерживать существенные нагрузки.
• После схватывания стяжки и застывания бетонного раствора переходят к укладке гидроизоляционного слоя. В большинстве случаев для этого используется полиэтиленовая пленка толщиной 200 микрон, уложенная в два слоя.
• На гидроизоляцию укладывают плиты пенополистирола, места стыков обязательно проклеивают скотчем для предотвращения протекания раствора.
• Сверху необходимо уложить металлизированную гидроизоляцию.
• Затем приступают к монтажу системы «теплый пол». Устанавливают крепежные элементы, прокладывают кабель и нагревательные трубки.
• Всю конструкцию теплого пола по грунту заливают армированной стяжкой теплого пола.

Перед тем, как сделать теплый пол в частном доме, нужно учесть все нюансы. Толщина каждого слоя определяется климатическими условиями региона, для более холодной местности требуются толстые слои пирога, для южных регионов пласты могут иметь толщину от 2 до 5 см. Тщательное уплотнение и выравнивание слоев является залогом более качественного и долговечного теплого пола. Для трамбовки слоев теплого пола по грунту своими руками можно использовать ручные приспособления, однако механизированный процесс позволяет добиться максимальной эффективности.

Особого внимания заслуживает теплоизоляционный материал. При решении вопроса, как сделать теплый пол по грунту, рекомендуется использовать плиты пенополистирола плотностью выше 35 кг/м³. Толщина теплоизоляционного слоя также определяется климатическими условиями местности. В северных регионах теплоизоляцию укладывают толщиной от 10 см. При этом укладку можно проводить в два слоя с перекрытием швов нижнего ряда верхними плитами. Стыки плит обязательно проклеивают скотчем.

Достаточно важным моментом в схеме обустройства водяного теплого пола является гидроизоляция и теплоизоляция фундамента. Предполагается обработка гидроизоляционным материалом поверхности основания до начала всех работ. Кроме того по периметру рекомендуется уложить пенополистирольные плиты, которые станут препятствием на пути холодного воздуха внутрь.

Как сделать теплый пол по грунту при высоком уровне грунтовых вод

При высоком уровне грунтовых вод необходимо не только правильно расположить слои теплого пола. Очень важно при этом организовать отведение воды от фундамента.

Для полов по грунту с теплым водяным полом, уровень которого располагается ниже прохождения грунтовых вод, необходимо обустроить дренаж. В этом случае ниже уровня пола не меньше 30 см делают дренажную систему. На дно насыпают речной песок или свободный грунт в смеси со щебнем.

Материал насыпают послойно не больше 10 см, каждый слой обильно смачивают водой и тщательно утрамбовывают. В большинстве случаев бывает достаточно трех слоев, но при необходимости можно засыпать больше. Поверх песка или грунта укладывают геологический текстиль, который препятствует проникновению воды к слоям теплого пола. Геотекстиль является современным материалом, характеризующимся высокой прочностью на разрыв, устойчивостью к повреждению грызунами. Кроме того он способен компенсировать механические нагрузки, которые будут оказываться на теплый пол по грунту в частном доме.

Особенности схемы слоев пола

Также нельзя забывать о фундаменте, его можно обработать битумной мастикой или другими гидроизоляционными материалами и пропитками. Для теплоизоляции по внутреннему периметру укладывают пенополистирольные плиты.

Дальше действуют по схеме обычного монтажа водяного теплого пола по грунту. Засыпают слои песка и щебня и заливают черновую стяжку. При этом лучше не использовать вариант с жидким раствором песка и цемента. Более надежной считается армированная черновая стяжка.

Для гидроизоляции при высоком расположении грунтовых вод полиэтиленовую пленку рекомендуется заменить наплавляемыми водостойкими материалами или полимерными мембранами. Стоимость этих материалов больше, но надежность и качество находятся на высоком уровне.

Затем выполняют укладку теплоизоляционного материала и металлизированного гидробарьера. Монтируется система «теплый пол» согласно инструкции. Поверх укладывают металлическую армирующую сетку и всю конструкцию заливают бетонной стяжкой.

Завершением всех работ является монтаж финишного напольного покрытия.

Теплый пол по грунту можно назвать сложной конструкцией, к обустройству которой нужно подходить очень ответственно. Для большей надежности следует заливать черновую стяжку, в крайнем случае – тщательно утрамбовать все слои.

Водяной теплый пол своими руками

Водяные теплые полы – самое экономичное решение для полного или частичного обогрева частных домов, отапливаемых с помощью котла. При обогреве пола распределение температуры происходит по вертикали снизу вверх, что создает наиболее комфортные условия в различных зонах: у пола воздух получается теплее в среднем на 5 градусов, а в зоне дыхания – более прохладным. Это улучшает общее самочувствие и позволяет сэкономить энергоресурсы.

Устройство водяного теплого пола

Чтобы выполнить теплый водяной пол, который будет служить долгие годы без протечек, необходимо строго соблюдать технологию и все этапы монтажа. Водяной теплый пол состоит из нескольких слоев:

• Гидроизоляция, предотвращающая намокание утеплителя и бетонной стяжки. Обычно для этих целей применяют полиэтиленовую пленку;
• Все стыки со стенами в обязательном порядке изолируют от стяжки с помощью демпферной ленты – она необходима, чтобы амортизировать расширение бетона при нагреве. Если помещение слишком большое или имеет сложную форму, а теплый пол состоит из нескольких контуров – с помощью демпферной ленты необходимо также сделать деформационные швы.
• Теплоизоляция – ее задача не допустить утечек тепла через перекрытия. В качестве теплоизоляции водяных полов могут служить как минеральные теплоизолирующие маты, так и полистирольные плиты;
• Еще один слой гидроизоляции из полиэтиленовой пленки, предотвращающий вытягивание влаги утеплителем из бетонной стяжки. В случае утепления полистиролом достаточно проклеить стыки плит монтажным скотчем;
• Арматурная сетка или специальные модули для укладки труб;
• Трубы, уложенные в контур определенной формы;
• Бетонная стяжка толщиной не менее 5 см;
• Финишное декоративное покрытие.

Технология укладки водяного теплого пола

Технология выполнения теплого пола

1. Подготовка основания под водяной теплый пол – очень важный этап. Пол должен быть ровным, без разности высот, трещин, уклона. Иначе в системе будут образовываться перепады давления, что может ее повредить. Перед началом укладки пола основание нужно выровнять: заделать цементным раствором большие трещины, мелкие неровности можно засыпать песком.
2. На основание укладывают гидроизоляционную полиэтиленовую пленку. Полосы пленки должны заходить друг на друга на 15-20 см, после укладки их необходимо проклеить скотчем.
3. По периметру пола, а также в местах стыка разных контуров укладывают демпферную ленту. Она изготовлена из пенополистирола, с одной стороны ленты есть самоклеящаяся полоска. К гладким стенам демпферную ленту клеят, а к шероховатым крепят с помощью саморезов. Высота ленты должна быть выше готового пола на 2-3 см. Излишки обрезают уже после заливки бетона.
4. Утеплитель для пола может быть любым. Но удобнее использовать полистирол, нарезанный в виде плит. Толщина плит утеплителя выбирается после теплотехнического расчета. Плиты укладывают встык, избегая образования щелей. Если между ними образовались большие зазоры, их заклеивают скотчем, чтобы бетон не проникал между плитами.

Подготавливаем пол к установке полистирольных плит

1. На утеплитель укладывают арматурную сетку. Размер ячеек сетки выбирают так, чтобы при закреплении труб было удобно выдерживать шаг укладки. Арматурная сетка кладется по всей площади пола.

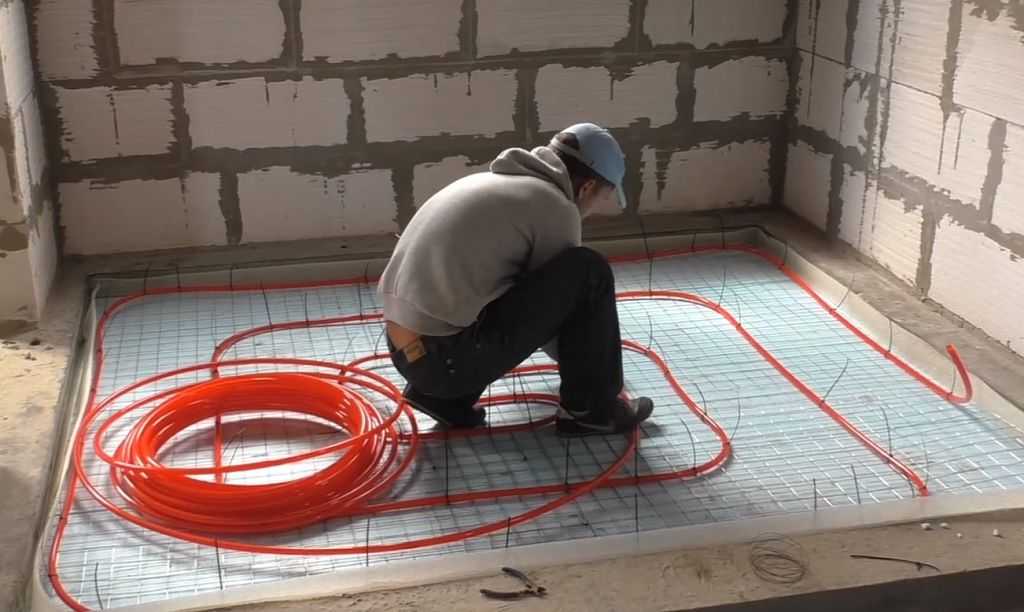

2. Начинают укладку труб от коллекторного узла, оставляя некоторый запас для крепления трубы к коллектору. Весь контур желательно выполнить из единой трубы, без муфт – они увеличивают вероятность протечки.
3. Трубу закрепляют на сетке с помощью пластиковых хомутов. Хомуты затягивают не туго, чтобы зафиксировать трубу, но не создать напряжения материала.
4. Укладывают контур пола в строгом соответствии с проектом. Форма контура и способ укладки зависит от размеров помещения. Для контура с протяженностью более 20 метров лучше использовать контур в форме «улитки» – в нем меньше поворотов и углов, поэтому для заполнения системы можно выбирать циркуляционный насос с меньшей мощностью. Трубы при укладке не должны пересекаться и вплотную подходить к стенам и перегородкам – это нарушит условия теплопередачи.

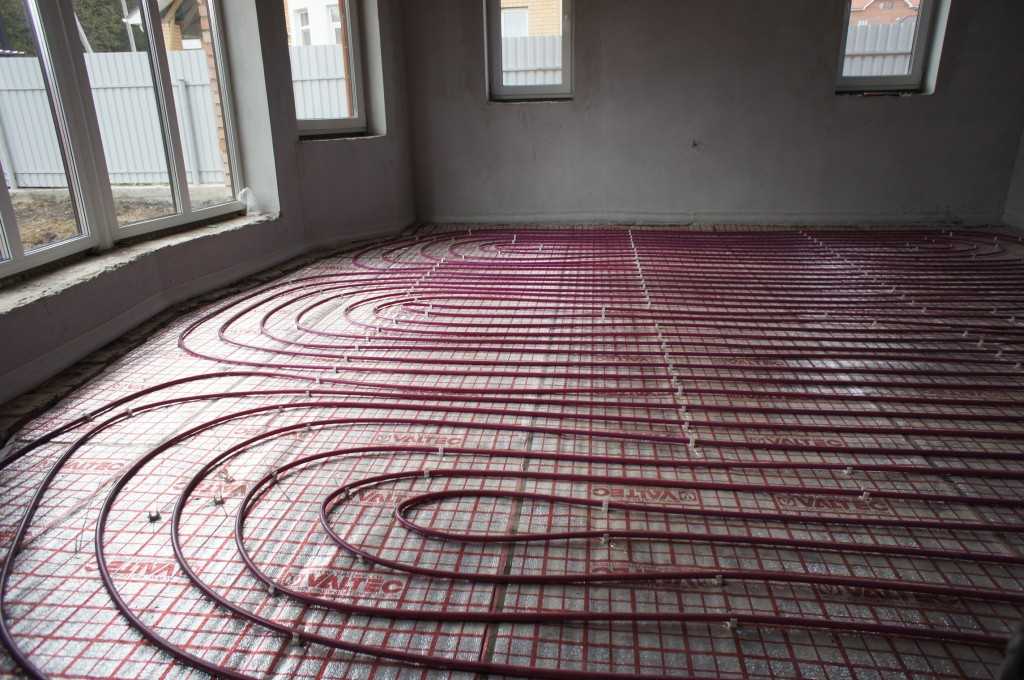

Процесс укладки труб

1. После укладки контура можно приступать к его подключению к системе. Концы труб тщательно укладывают на подводе к коллектору и обрезают нужную длину с помощью трубореза. Труборез обеспечивает ровные края, строго перпендикулярные оси трубы.
2. На концы труб надевают компрессионные фитинги: накидную гайку, разрезное кольцо и ниппель. Обжимают разрезное кольцо с помощью специального инструмента – пресс-клещей.
3. Подсоединяют трубы с фитингами к коллектору. При этом можно использовать различный  диаметр труб, а соединение с коллектором осуществлять с помощью разных фитингов.
4. Накидные гайки затягивают, используя ключ, прилагая небольшое усилие.

Подключение теплого пола к системе

1. В местах, где трубы выходят из пола для защиты от механических повреждений устанавливают специальные металлические уголки.
2. Готовую систему теплого водяного пола нужно проверить на герметичность. Делать это можно как с помощью воды, так и используя сжатый воздух, нагнетаемый компрессором. Давление при опрессовке выбирается в соответствии с проектом.
3. Если теплый пол состоит из нескольких контуров, необходимо провести балансировку системы. Для этого с коллектора снимают защитные колпачки балансировочных вентилей и закручивают вентили до упора специальным ключом.
4. В проекте должна быть таблица, куда сведены результаты теплотехнического расчета. В таблице указано, на сколько оборотов следует открыть балансировочный вентиль для каждой петли теплого пола. Открывают их в соответствии с таблицей.

Проводим опресcовку и балансировку системы

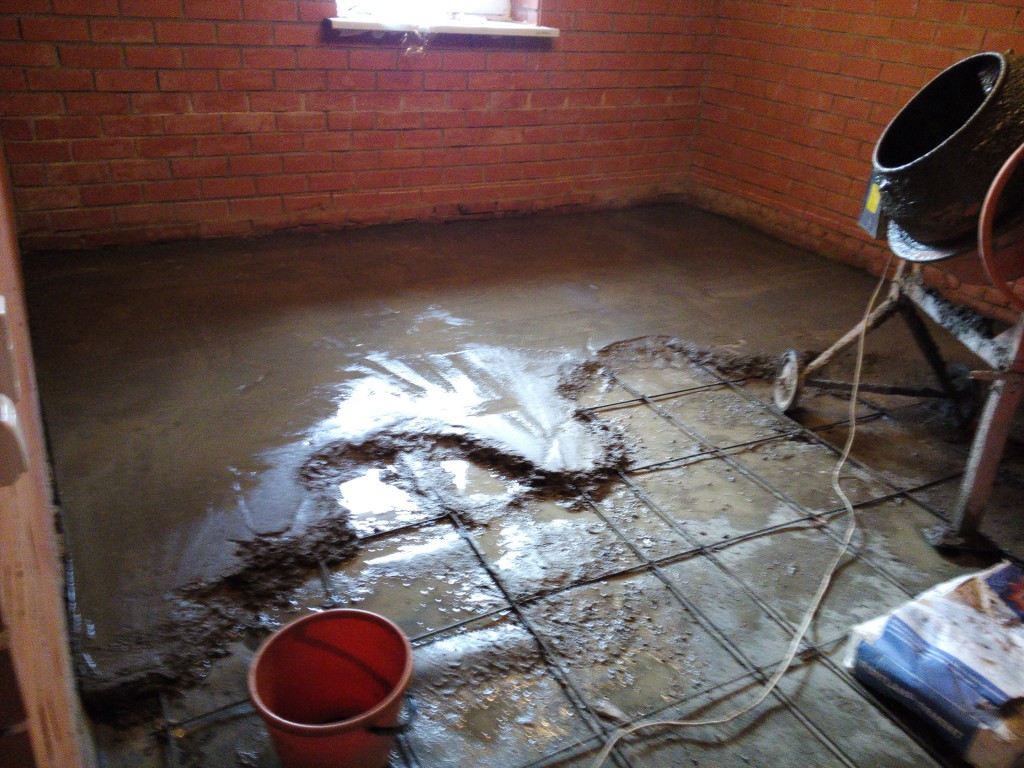

1. Начинают выполнение бетонной стяжки. Замешивают или заказывают бетон марки 400. Выставляют маяки из раствора.
2. Систему перед заливкой заполняют водой или воздухом, чтобы в трубах было внутреннее давление, и они не деформировались. Выкладывают бетон на отдельные участки, выравнивая их правилом и проверяя по уровню. При заливке следят, чтобы уровень всех участков был одинаков.
3. Бетон набирает зрелость в течение 28 дней. При этом необходимо следить, чтобы его верхний слой не пересыхал и не трескался, для этого поверхность стяжки периодически обрызгивают его водой и накрывают пленкой или укрывным материалом.
4. Финишное покрытие укладывают поверх бетона: плитку на плиточный клей, ламинат или паркет – обязательно с укладкой подложки, а линолеум – прямо на бетонную стяжку.

Выполняем стяжку пола и наносим финишное покрытие

Водяные теплые полы,  залитые бетоном – это проверенная эффективная технология, не требующая особого ухода. Следует соблюдать требования проекта и поддерживать установленную температуру теплоносителя. Если теплые полы выполняют в дачном загородном доме, и возможна заморозка системы, вместо теплоносителя лучше использовать антифриз.

Также советуем почитать список статей про теплый пол под плитку своими руками,  а также про водяной теплый пол без стяжки.

шаг монтажа, правильное крепление, секреты монтажа

Производительность водяного теплого пола зависит от схемы и шага укладки труб. Поэтому мало просто купить комплектующие для устройства системы, нужно еще и рассчитать теплоотдачу, выбрать оптимальный вариант расположения колец или поворотов трубопровода.

Согласитесь, никого не привлекает перспектива вложить деньги и не получить запланированного эффекта. Все о конструкции теплого пола и схемах, по которым укладываются трубы теплого пола, вы узнаете из представленной нами статьи.

Ознакомление с проверенной и систематизированной нами информацией поможет устроить безукоризненно работающий теплый пол. Основанием для предлагаемой нами информации являются требования строительных нормативных документов.

Мы подробно описали принцип работы контуров теплого пола, описали варианты устройства и технологии их реализации. Наглядно подтверждают представленные данные и облегчают восприятие процесса информативные фото и видеогиды.

Содержание статьи:

• Система теплого пола
• Роль узла коллектора
• Схема подключения коллектора
• Правила расчета длины труб
• Нюансы выбора оптимального шага
• Схемы раскладки 9001 водяной контур
• Основные способы монтажа труб
  • №1: Укладка на профильные теплоизоляционные плиты
  • №2: Устройство модульных и реечных панелей
  • #3: Монтаж трубопровода через стяжку
• Выводы и полезное видео по теме

Система теплого пола

Отличительной особенностью теплых полов является то, что они не имеют наружных отопительных конструкций, а сама система аккумулирует и излучает выделяющееся тепло.

При правильном распределении тепла по поверхности напольного покрытия можно сэкономить на расходе теплоносителя от 30% и более.

Система теплого пола может быть представлена ​​одной из разновидностей: водяной, электрической, пленочной, стержневой или электрической. Последний считается новшеством, но благодаря обширному ряду преимуществ уже успел завоевать массу поклонников

Для рационального использования системы теплого пола рассмотрим дополнительные способы, помогающие сэкономить:

1. Длина жидкостного контура не превышает 70 м. При выборе оптимального шага укладки труб теплоноситель транспортируется практически без потерь.
2. Смешивание горячих и холодных потоков. Использование воды с обратки дает возможность меньше расходовать электроэнергию на котел.
3. Составление детальной схемы контура с точным расчетом шага. Предварительное распределение позиций мебели позволит сэкономить на расходных материалах, а соответственно и на самой схеме.
4.   При максимальном нагреве системы снизить температуру на 20°С. Данное действие поможет сэкономить 13% теплоносителя.

Для получения наилучшего результата необходимо строго соблюдать технологию монтажа. Нагревательный механизм такой системы состоит из нескольких слоев, каждый из которых выполняет свою функцию.

Устройство системы отопления с использованием теплых полов выполняется поэтапно. Работа над каждым из них займет определенное время, например, после заливки к последующим работам можно будет приступить только через 2-4 недели

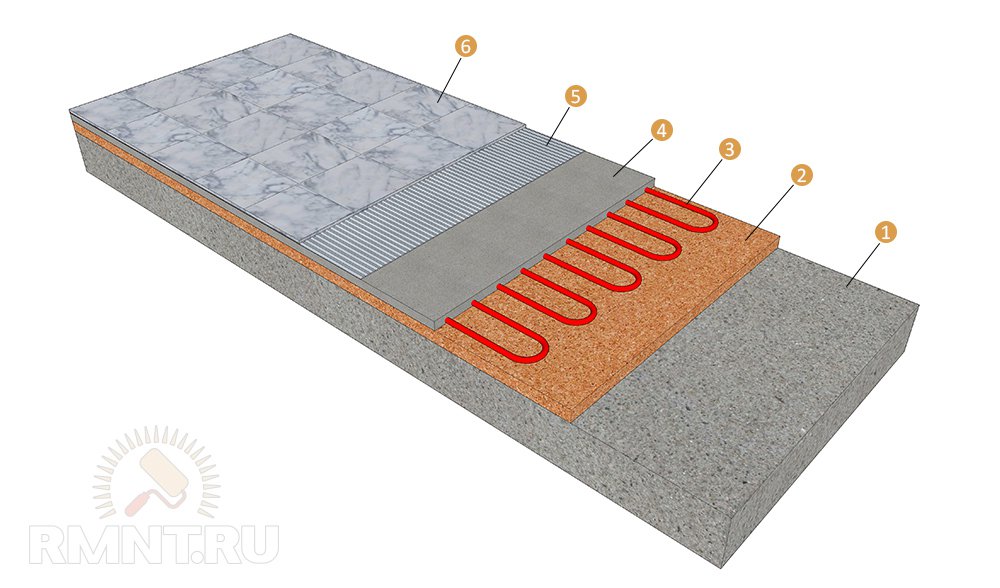

Качественный обогрев помещения путем укладки жидкого теплого пола организуется в несколько этапов:

1. Гидроизоляция . Этот слой исключает появление продуктов, образовавшихся в результате конденсата. В качестве подложки может применяться даже полиэтиленовая пленка.
2. Теплоизоляция . Основная задача – исключить утечку тепла в нижнюю часть. В большинстве случаев используется утеплитель листового типа. Толщину следует подбирать исходя из условий помещения – есть ли в доме подвал или подвал. Чем холоднее климатические условия, тем толще теплоизоляция.
3. Фольга или теплоотражающий элемент. Фольгированная пленка, способствующая максимальному перенаправлению теплового потока вверх. Укладка этого материала позволяет сэкономить до 5% на расходе теплоносителя.
4. Установка трубы . Основное устройство всего механизма. По трубам течет нагретая жидкость. Если правильно выбрать шаг между витками труб при укладке теплого пола – это даст возможность эффективно отапливать с наименьшими затратами тепла.
5. Стяжка . При условии, что все предыдущие слои укладывались на ровную поверхность, толщина стяжки будет минимальной – 3,5 см. Часто применяют заливку из обычной цементно-песчаной смеси толщиной 50 мм. Теплопроводность такого материала составляет 0,4 Вт/(м*К).
6. Пол . Наливной пол допускает укладку любого материала. Тем не менее, лучшими характеристиками, а именно теплопроводностью и максимальным КПД, обладает керамическая плитка.

Технология монтажа предполагает первоначальную компоновку коллектора в сборе. Только после этого можно приступать к укладке отдельных слоев системы.

Роль коллекторного узла

Не все знают, что теплый пол с водяным контуром может нормально функционировать без коллектора. Но, как это выглядит на практике, знают еще меньше.

Производители рекомендуют использовать трубы длиной не более 70 м. Если змеевики расположить с максимальным шагом шага, то этой длины хватит всего на 7 м2, что обеспечит размещение трех контуров в помещении средней площадью

Однако в большинстве случаев система «теплый пол» устанавливается в нескольких помещениях. В этом случае без коллекторного узла невозможно обеспечить равномерное распределение теплоносителя.

Монтаж теплых полов без коллектора имеет ряд недостатков: теплоноситель может подаваться только с той же температурой, что и в общей системе отопления, невозможен автоматический выпуск воздуха, то же самое касается регулирования давления.

Схема подключения коллектора

Выбор готовой модели механического или автоматического коллектора зависит от особенностей системы отопления.

Первый тип модуля управления рекомендуется для теплых полов без радиатора, второй можно использовать во всех остальных случаях.

Коллекторные группы Valtec наиболее популярны. Производитель дает 7 лет гарантии на выпускаемую продукцию. Схема установки коллектора жидкостного контура уже входит в комплектацию готового смесительного узла

По схеме исполнение для теплых полов выглядит следующим образом:

1. Установка каркаса. В качестве места крепления коллектора можно выбрать: подготовленную нишу в стене или коллекторный шкаф. Также возможен монтаж непосредственно на стену. Однако расположение должно быть строго горизонтальным.
2. Подключение к котлу. Подающая труба расположена внизу, обратная труба вверху. Шаровые краны должны быть установлены перед рамой. За ними следует насосная группа.
3. Установка обратного клапана с ограничителем температуры. После него монтируется коллектор.
4. Испытание гидравлической системы. Проверьте, подключив к насосу, который помогает создать давление в системе отопления.

В смесительном узле одним из обязательных элементов является двух- или трехходовой клапан. Это устройство смешивает потоки воды разной температуры и перераспределяет траекторию их движения.

На обоих трубопроводах, обратном и подающем, подсоединенных к коллекторной установке, запорная арматура и арматура предназначены для уравновешивания объема теплоносителя, а также для перекрытия любого из контуров

Если для управления термостатами коллектора используются сервоприводы, то в комплектацию смесительного узла входит байпас и байпасный клапан.

Правила расчета длины труб

Рассчитать метраж элементов для сборки теплых полов можно после составления схемы всей системы.

При расчете учитываются следующие нюансы:

1. В местах мебели, габаритного напольного оборудования, бытовой техники трубы не проложены.
2. Длина контуров с разными размерами поперечного сечения должна соответствовать следующим параметрам: при 16 мм не должна превышать 70 м, 20 мм — не более 120 м. Расположение каждого контура соответствует площади 15 м ² . Если не придерживаться таких рекомендаций, в теплосети давление будет низким.
3. Расхождение длин линий не более 15 м. Для большого помещения делают несколько ответвлений отопления.
4. При условии использования оптимальный шаг труб 15 см. Если дом находится в районе с суровыми климатическими условиями, где температура опускается ниже -15°С, расстояние следует уменьшить до 10 см.
5. Если выбран вариант укладки с шагом 15 см, то затраты материала составляют 6,7 м на 1 м ² . Укладка труб с зазором 10 см — 10 м на 1 м ² .

Теплый пол можно оборудовать только сплошной трубой. В зависимости от счетчика, несколько или один отсек с . Затем производят его деление на нужное количество строк.

При прокладке труб необходимо учитывать гидравлические потери, которые увеличиваются с каждым последующим поворотом. Считается, что цепи, превышающие 70 м, не должны использоваться.

Работы по устройству теплых водяных полов всегда начинают с самой холодной стороны помещения. Вопрос выбора оптимального маршрута теплоносителя очень важен — ближе к концу контура температура воды снижается.

Нюансы выбора оптимального шага

От правильного выбора шага между уложенными трубами теплых полов зависит степень эффективности и стоимость всего контура.

Однако его расчет зависит от многих факторов. Стандартное расстояние между контурами 100-200 мм.

Возможен также переменный или постоянный шаг:

1. При отопительной нагрузке менее 50 Вт на 1 м ² шаг контура будет постоянным и равным 200 мм.
2. С повышенной тепловой нагрузкой 80 Вт на 1 м ² и более расстояние составит 150 мм.
3. В остальных случаях необходимо применять переменный шаг. Например, по периметру одной или двух наружных стен прокладка водяного контура будет с наименьшим шагом в 100 мм. Двигаясь к центру помещения, зазоры будут постепенно увеличиваться до 200 мм.

На практике, если планируется экономичный обогрев пола, используется шаг 150 мм. Этот показатель является оптимальным практически в любых условиях.

Если теплопотери здания превышают теплоотдачу, следует подумать о его эффективном утеплении – в этом случае уменьшение шага не решит проблему.

Подробный алгоритм расчета труб для теплого пола описан в .

Схемы раскладки водяного контура

Схематически укладка труб для обустройства жидкостного контура может быть выполнена одним из следующих способов:

• змеевик;
• двойная спираль
• улитка.

Катушка . Способ укладки такого контура самый простой и выполняется петлями. Такой вариант будет оптимален для помещения, разделенного на разные зоны, для которых будет удобно использовать разные температурные режимы.

Установка первого шлейфа осуществляется по периметру помещения, затем внутрь пускают одиночную змейку. Таким образом, в одной половине помещения будет циркулировать наиболее нагретый теплоноситель, в другой – остывший, соответственно и температура будет разной.

Витки змеевика можно расположить ровно, но сгибы водяных контуров в этом случае будут иметь сильные заломы.

Змеевидный способ укладки труб идеален для помещений с незначительными потерями тепла. Их используют не только для квартир и частных домов, но и для промышленных объектов, где есть потребность в отоплении круглый год

Двойная катушка . В этом случае контуры подачи и обратки располагаются рядом друг с другом по всему помещению.

Угловая катушка . Применяется исключительно для угловых комнат, где есть две внешние стены.

К преимуществам змеевидной формы относится простота компоновки и монтажа. Недостатки: перепады температур в одном помещении, изгибы труб довольно резкие, поэтому нельзя использовать малый шаг – это может привести к разрыву трубы.

При прокладке контура в краевых зонах помещения (участок пола, где расположены наружные стены, окна, двери) шаг должен быть меньшим по сравнению с другими поворотами — 100-150 мм

Улитка . При таком расположении трубы подачи и обратки монтируются по всему помещению. Их располагают параллельно друг другу и устанавливают, начиная от периметра стен и продвигаясь к центру помещения.

Линия снабжения посреди комнаты заканчивается петлей. Затем параллельно ему устанавливается обратка, которая прокладывается из центра помещения и по его периметру, двигаясь к коллектору.

Наличие в помещении наружной стены может стать причиной двойной прокладки вдоль нее труб.

В связи с чередованием двух линий при прокладке улитковым способом колебания температуры в подающей и обратной линиях могут составлять до 10°С

К преимуществам данного способа относятся: равномерный прогрев помещения, за счет плавного изгибов, система имеет небольшое гидравлическое сопротивление, а экономия расходных материалов может достигать 15% по сравнению со змеевиковым методом. Однако минусы тоже присутствуют – сложная конструкция и установка.

Основные способы монтажа труб

Для обустройства теплого пола всего два – напольный и бетонный. В первом способе для основания используются готовые материалы: утеплитель-пенопласт и панели модульного или реечного типа. Здесь нет мокрых работ, требующих длительного времени высыхания, поэтому укладка выполняется быстро.

При использовании второго варианта теплосеть замурована стяжкой. В зависимости от толщины бетона рассчитывается время до полного высыхания. На укрепление дается выдержка 28 дней и только после этого разрешается монтировать выбранное напольное покрытие. Это самый трудоемкий и финансово затратный способ.

#1: Укладка на профильные теплоизоляционные плиты

Устройство системы теплого пола этим способом является наиболее простым. В качестве основы здесь используются маты полистирольного утеплителя.

Стандартные параметры таких плит 30*100*3 см. Имеют пазы и невысокие столбики, на которые укладывается отделочный материал.

Полистирольные маты не гигроскопичны, поэтому под воздействием влаги не теряют своих первоначальных характеристик. Несмотря на то, что этот материал относится к полимерам, в его составе нет вредных компонентов.

В этом случае заливка бетонной стяжки необязательна. Если для пола будет использоваться плитка или линолеум, то изначально на основание будут укладывать листы гипса. Толщина таких плит должна быть не менее 2 см.

№2: Устройство модульных и реечных панелей

В большинстве случаев такие панели используются в домах, построенных из дерева. Крепление труб для обустройства теплого пола осуществляется по черновому принципу.

Модульная система комплектуется панелями ДСП толщиной 2,2 см, на которые укладываются теплотрассы. Эти модули оснащены каналами для размещения алюминиевых крепежных пластин. При таком способе укладки слой утеплителя будет располагаться в деревянном полу.

Все полоски располагаются на расстоянии 2 см. Исходя из применяемого шага между трубами, используются планки соответствующей длины (15-30 см) и ширины (13-28 см).

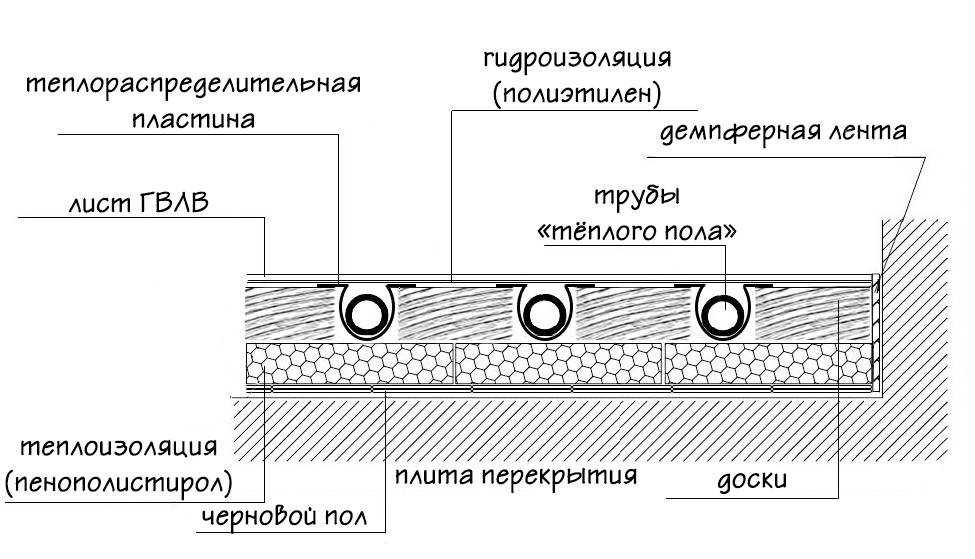

Для снижения теплопотерь на пластинах установлены задвижки для труб. Если для финишного покрытия пола был выбран линолеум, на трубы укладывают один слой гипсоволокнистых плит, если ламинат или паркетная доска обходятся без них.

Укладка модульного пола осуществляется сборными элементами, представляющими собой древесностружечные плиты. Имеют пазы для крепления патрубков охлаждающей жидкости

Реечная система настила практически идентична модульной, однако в ней используются не панели, а планки шириной не менее 2,8 см.

Укладка производится непосредственно на лаги с шагом 40-60 см, а расстояние между рейками не менее 2 см. Для теплоизоляции выбирайте волокнистую или минеральную вату.

Прокладку теплопроводных линий осуществляют путем размещения труб в промежуточных отверстиях между листами ДСП на алюминиевых пластинах, снабженных пазами

Оба метода более подходят. . В остальных случаях выбирают более сложный вариант с бетонной стяжкой.

№3: Прокладка трубопровода через стяжку

Несмотря на сложность процесса, монтаж теплосети с бетонной стяжкой является наиболее популярным.

Процесс состоит из следующих шагов:

1. Прежде всего подготавливается основа. Неровности чернового пола устраняются перфоратором.
2. Первый слой – гидроизоляционный материал. Расстилается полосами так, чтобы края заходили друг на друга на 20-30 см. Также пленка должна заходить в основание стен на 15 см. Стыки проклеиваются строительным скотчем.
3. Теплоизоляция накрывается.
4. Между будущей заливкой и стенами вклеивается демпферная лента. Это действие требуется для компенсации расширения стяжки при обогреве полов.
5. Укладка армирующей сетки. Он способствует увеличению прочности стяжки.

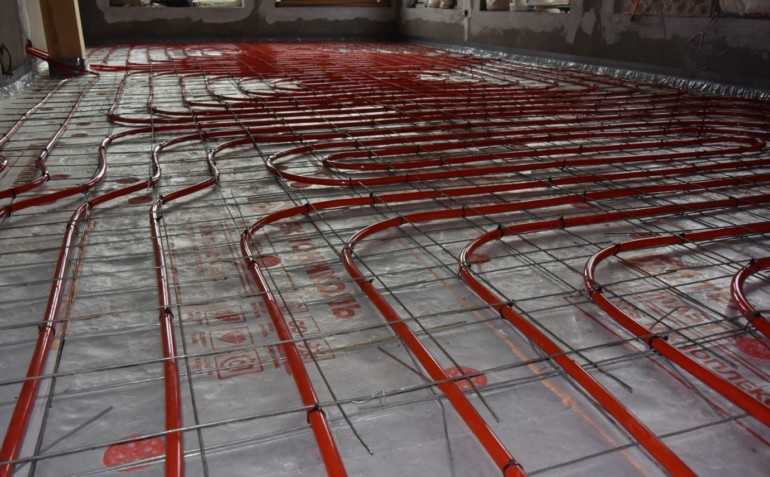

6. Трубы крепятся к арматуре по выбранной схеме с помощью пластиковых затяжек.
7. Проверка системы теплого пола осуществляется путем заполнения ее жидкостью и опрессовки.
8. Далее устанавливаются направляющие маяки.
9. Завершающий этап — заливка цементной стяжки.

Для помещений с большой площадью следует применять метод секторного деления, с ячейками не более 30 м ² . Для каждого из них необходимо оборудовать индивидуальный контур.

Если нижний этаж отапливаемый, то в качестве утеплителя используется пенополистирол толщиной 20–50 мм. При наличии внизу неотапливаемого подвала или подвала толщина утеплителя должна быть 50–100 мм. Заливка полов с подогревом бетонно-песчаной смесью может выполняться как на армирующей сетке, так и без нее.

Если роль утеплителя выполняют пенополистирольные плиты с соединителями по контурам, то использование сетки необязательно.

При использовании стандартного теплоизоляционного материала для крепления теплопровода используется тонкая полимерная или металлическая сетка.

На нашем сайте есть цикл статей, посвященных проектированию, монтажу и подключению водяных теплых полов.

Советуем ознакомиться с:

Выводы и полезное видео по теме

Как не ошибиться с расчетом оптимального шага обустройства контура с наименьшими затратами:

Как происходит укладка контура теплых полов, основные способы, их недостатки и преимущества:

Трудности, с которыми вы можете столкнуться при выборе труб для теплого водяного пола:

Срок службы водяного контура отопления около 50 лет. Однако такие высокие показатели возможны только при соблюдении всех правил при их укладке.

Не забывайте, что правильный выбор оптимального шага позволит значительно сэкономить на закупке материалов, а также снизить затраты на отопление в процессе эксплуатации.

Поделитесь с читателями своим опытом укладки контура водяного теплого пола. Расскажите, какой метод и схему установки вы использовали. Пожалуйста, оставляйте комментарии к статье и задавайте свои вопросы. Форма обратной связи расположена ниже.

Стяжки и полы с подогревом

Причины выхода из строя напольного отопления

В большинстве случаев отказы связаны с одним из следующих факторов:

• Отсутствие учета планировки этажа на ранней стадии.
• Отсутствие учета отделки пола на ранней стадии.
• Неправильный монтаж системы UFH или стяжки.
• Недостаточное время высыхания стяжки.
• Неправильный состав стяжки.
• Чрезмерная влажность стяжки.
• Движение в конструкции пола.
• Неправильный ввод в эксплуатацию или проектирование систем теплого пола.

Проектирование и монтаж системы UFH

Схема контуров отопления UF

Схема контуров теплого пола должна учитывать монтаж, предусматривающий проникновение в пол. Проект теплого пола должен быть обеспечен на первом этапе монтажа.

Максимальная температура поверхности пола

BS EN1264-2[1] ограничивает максимальную температуру поверхности пола до 29°C или 27°C, если предлагается покрытие пола плиткой.

Важно, чтобы установки были спроектированы и указаны производителем системы как интегрированный пакет, чтобы обеспечить совместимость всех компонентов.

BS8203 Свод правил по укладке эластичных напольных покрытий гласит: При использовании со многими напольными материалами напольное отопление может вызвать проблемы, если температура на границе между черновым полом и напольным покрытием превышает 27°C или подвержена резким колебаниям температуры. .

Если предлагается упругое напольное покрытие: «температура никогда не должна превышать согласованный максимум 27°C на нижней стороне напольного покрытия (линия клея). Примечание. Разработчики UFH могут называть это температурой «интерфейса».

Первичный трубопровод

Трубопровод, подающий горячую воду от основного источника тепла к емкостному водонагревателю (ГВС), радиаторам и коллекторам системы теплого пола, является первичным трубопроводом. В соответствии со строительными нормами требуется, чтобы был изолирован только первичный трубопровод, ведущий к емкостному водонагревателю. Однако наилучшей практикой будет изоляция всех основных трубопроводов. Потери тепла из коллекторов напольного отопления также могут способствовать неэффективности системы. Методы решения этой проблемы включают изоляцию коллекторов или размещение их внутри изолированного корпуса.

Коллекторы в сборе

Коллекторы в сборе обычно состоят из нескольких портов, каждый из которых подключен к одному контуру напольного отопления. Температурный контроль может быть обеспечен для каждой отдельной комнаты, поскольку каждая комната обычно обслуживается собственным портом на коллекторе. Очень важно, чтобы коллекторы могли быть введены в эксплуатацию для установки правильного расхода через каждый контур.

Расположение коллекторов

Коллекторы должны располагаться в центре дома, чтобы упростить размещение контуров трубопроводов и обеспечить легкий доступ.

Маркировка

Надлежащая маркировка должна обеспечивать эффективную проверку, ввод в эксплуатацию, техническое обслуживание и ремонт системы напольного отопления.

Поддержание потока воды

Следует избегать любых резких изгибов контуров трубопроводов, ведущих к коллекторам и от них, поскольку они могут ограничить свободный поток воды. Там, где необходимы изгибы под углом 90°, следует использовать металлический профиль.

Предотвращение утечек

Для облегчения обслуживания и ремонта все соединения между коллектором и контурами трубопровода должны располагаться выше уровня стяжки. Швы никогда не должны быть заглублены в стяжку.

Надежное крепление

Чтобы изгибы контуров трубопровода не были слишком резкими, коллекторы должны располагаться на соответствующей высоте над полом и должны быть надежно закреплены на стене.

Установка напольного отопления

Контуры напольного отопления не должны устанавливаться до тех пор, пока не будут установлены все наружные двери и окна, а помещение не будет водонепроницаемым, обеспечивая защиту установки от повреждений из-за замерзания контуров трубопроводов в холодную погоду. .

Расположение контуров трубопровода

Стандарт BS EN 1264 содержит рекомендации по проектированию и размерам системы. Расстояние между трубопроводами должно быть равномерным, но местами может быть уменьшено по внешнему периметру помещений, чтобы компенсировать возникающие здесь дополнительные потери тепла. Для предотвращения потерь тепла от пола к стенам необходимо утепление краев пола.

Компоновка

Наиболее подходящая компоновка для конкретного приложения должна быть подтверждена производителем системы. В зависимости от способа крепления и формы помещения петли трубопроводов теплого пола можно укладывать по нескольким схемам.

Петли трубопровода не должны доходить до края пола и под плинтусы.

Изоляция пола

Чтобы свести к минимуму потери тепла вниз от системы напольного отопления, полы должны быть изолированы.

Первые этажи

Тип и толщина изоляции должны быть подтверждены расчетами в соответствии с действующими региональными строительными нормами с учетом конкретной формы и размера пола.

Межэтажные перекрытия

Хотя Строительные нормы и правила обычно не требуют изоляции межэтажных перекрытий в домах для предотвращения потери тепла, в случае установки напольного отопления необходимо предусмотреть изоляцию для направления теплового потока вверх.

Отделка пола над полом с подогревом

Для обеспечения достаточной теплоотдачи система UFH должна быть спроектирована с учетом предлагаемой отделки пола.

• Отделка из камня и керамической плитки подвержена риску образования трещин из-за высыхания стяжки или расширения и сжатия труб напольного отопления. Чтобы противостоять этому, можно использовать соответствующую развязывающую мембрану.
• Из-за теплового расширения и сжатия натуральная древесина склонна к растрескиванию при использовании в системах напольного отопления, поэтому следует соблюдать осторожность при указании ширины и толщины доски.
• Доски из инженерной древесины расширяются и сжимаются меньше, чем доски из цельной древесины, что означает, что они менее подвержены повреждениям.
• Следует избегать использования войлочных или полиуретановых прокладок под коврами.
• Ламинат и синтетический винил хорошо подходят для полов с подогревом из-за их более низкой термостойкости, чем у ковров.

Испытание установки

После того, как контуры теплого пола уложены, установка должна быть испытана под давлением. Чтобы соответствовать требованиям, изложенным в BS EN 1264-4 [4], оно должно быть в два раза больше рабочего давления. Хотя стандарт BS EN 1264-4[4] требует проведения испытаний при минимальном давлении 6 бар, поставщики систем напольного отопления обычно рекомендуют проводить испытания при удвоенном давлении в течение 24 часов. Перед установкой стяжки необходимо провести опрессовку, чтобы можно было провести ремонтные работы, не вызывая нарушений.

Конструкция и установка стяжки

Тип стяжки

Стяжки, как правило, представляют собой либо полусухую формулу, которая наносится вручную, а затем затирается шпателем, либо жидкую, свободно текущую смесь, которая перекачивается в заданное положение и в заданное глубина.

Из них:

• Модифицированный полусухой цемент
• Модифицированный самовыравнивающийся цементный раствор
• Модифицированный самовыравнивающийся бесцементный материал
• Ангидрит
• Ношение гранолита

Соотношение воды, добавляемой к порошку самонивелирующейся стяжки, имеет решающее значение, так как слишком большое количество воды приведет к образованию трещин.

Самовыравнивающиеся стяжки, при правильном применении, будут иметь более быстрое время высыхания/отверждения, чем традиционные стяжки.

Большинство стяжек применяются в виде плавающих стяжек, поскольку это наиболее удобно для укладки поверх полов с подогревом и изоляционных материалов. Стяжка укладывается поверх разделительной мембраны, которая будет укладываться поверх слоя теплого пола. Этот метод требует минимального покрытия 75 мм, иначе произойдет растрескивание.

Основные шаги по предотвращению проблем со стяжкой пола

• Основание должно быть ровным, без углублений или выступов, чтобы толщина стяжки оставалась одинаковой
• Изоляция должна быть плотно состыкована и выровнена
• Стяжки должны быть правильно замешаны
• По полу нельзя ходить во время высыхания
• Нельзя строить в холодные периоды (ниже 5°C)
• Подвижные соединения потребуются
• Деформационные швы также требуются, если размеры пролета превышают 40 м2
• Стяжка должна быть готова принять любую напольную плитку
• Время высыхания:
  • Для цементных выравнивающих стяжек следует отводить один день на каждый миллиметр толщины первых 50 мм, а затем увеличивать время на каждый миллиметр сверх этой толщины (BS 8204)
  • Полимерные модифицированные стяжки: строго следуйте спецификациям и рекомендациям производителя.
    • Допустимое время высыхания должно быть рассчитано для предлагаемой глубины стяжки с учетом существующих условий окружающей среды, например, Температура и влажность
    • Время высыхания модифицированных полимером стяжек потенциально может отличаться от времени высыхания цементных стяжек
    • Все субподрядчики, занимающиеся стяжкой и отделкой пола (включая установку систем напольного отопления), должны соблюдать требования к установке, не отклоняться и не менять материалы
    • По полу нельзя ходить до полного отверждения
    • Поверхностная отделка, нанесенная на стяжку слишком рано, не выдержит

Примечание. Влажность выравнивающих стяжек, на которые должны укладываться определенные полы, и методы измерения влажности приведены в BS 5325, BS 8201, BS 8203 и BS 8425. уровень

Испытания системы UFH и ввод в эксплуатацию

Испытание на влагостойкость стяжки там, где предлагается напольная плитка

Подготовка стяжки под финишную отделку

Нанесение клея методом двойного склеивания

Полный контакт плитки и клея

Соблюдение производственного процесса при укладке напольного покрытия

Информация о конечном пользователе

Обеспечение деформационных швов в стяжке пола или плитке

Должны быть предусмотрены деформационные швы:

• Через дверные пороги
• Если размеры пролета превышают 40 м2 с максимальной шириной 8 м с любой стороны
• Там, где существуют швы в конструкции основания пола или происходит изменение пролета, например. балочные и блочные перекрытия
• Между независимо контролируемыми зонами нагрева
• Между обогреваемыми и неотапливаемыми участками стяжки
• Дополнительные стыки следует предусмотреть в зонах с высоким тепловым усилением, например. большие зимние сады или стеклянные атриумы

Строительство деформационных швов

• По возможности стыки должны быть выполнены с использованием жестких формирователей швов, которые могут быть размещены на этапе подготовки и останутся на месте во время эксплуатации. В идеале шпатель должен быть на 5 мм ниже глубины готовой стяжки, чтобы обеспечить плавный переход по высоте между пролетами
• Все швы в стяжке должны проникать в любое последующее приклеиваемое напольное покрытие
• Места соединения должны быть определены до установки стяжки, и должны быть проведены всесторонние консультации между всеми сторонами, включая главного подрядчика, монтажника напольного отопления, монтажника готового пола и монтажника стяжки, чтобы определить соответствующие места
• Деформационные швы должны проходить через черновой пол до отделки пола, и все нанесенные слои должны заканчиваться с обеих сторон шва
• Шов должен быть заполнен подходящим гибким наполнителем, а для покрытия шва должна быть наложена запатентованная защитная лента. Затирку использовать нельзя
• Они не должны перекрываться каким-либо эластичным, текстильным или другим прилипающим напольным покрытием
• Крышки деформационных швов могут быть заподлицо, смонтированы на поверхности или залиты раствором и металлом, металлом с резиновой вставкой или ПВХ

Труба теплого пола, проходящая через компенсатор

Типовая крышка компенсатора

Предоставление компенсационного шва по периметру краевой полосы

При включении подогрева пола:

• Стяжки должны быть изолированы по всем краям, опорам и колоннам, чтобы обеспечить возможность перемещения из-за тепловых нагрузок
• Для определения минимальной толщины кромочной полосы, необходимой для расширения, необходимо следовать указаниям производителей как для стяжки пола, так и для плитки. Обычно это будет между 6-15 мм
• Стык можно скрыть плинтусом
• Эти швы должны быть оставлены пустыми или заполнены сжимаемым материалом
• Никогда не наносите раствор на деформационные швы

Теплые полы (UFH) Испытания и ввод в эксплуатацию

• Системы UFH должны вводиться в эксплуатацию до нанесения отделки пола. Это добавит к общему времени, прежде чем можно будет наносить какую-либо отделку пола. Примечание. Если отделка пола уложена до включения и ввода в эксплуатацию UFH, любая остаточная влага в полу попадает на поверхность стяжки и потенциально может вызвать отслоение отделки пола
• Опрессовка системы не является вводом системы в эксплуатацию. Источник тепла должен быть на месте и работать, чтобы обеспечить правильную температуру
• Система UFH должна быть введена в эксплуатацию в соответствии с рекомендациями производителя уполномоченными установщиками. Требуется акт ввода в эксплуатацию

Испытание на влагостойкость стяжки там, где предполагается укладка напольной плитки

• Испытание на влагозащиту следует проводить после ввода в эксплуатацию системы UFH, но до укладки любой плитки
• Испытание на влажность проводится с использованием подходящего одобренного метода, такого как гигрометр для пола или испытание с карбидной бомбой. Из-за потенциальной неточности использования гигрометров при высоких уровнях влажности следует использовать прямое измерение, такое как карбидная бомба или высушенный в печи образец
.
• Основание считается достаточно сухим, когда относительная влажность, измеренная гигрометром/датчиком для пола, установленным на поверхности, составляет 75 % относительной влажности или менее. Для использования напольного гигрометра необходимо сделать ссылку на испытания на влажность в BS5325, BS8203, BS8425 и BS8201
• Нагрев системы UFH должен быть отключен за 96 часов до проведения любого теста гигрометра
• Гигрометр должен оставаться на месте до тех пор, пока не будет установлено полное равновесие. Обычно считается, что это 72 часа, но может быть больше для толстых профилей и значительно больше для бетона с принудительной заливкой
.

Подготовка стяжки к финишной отделке

• Верхнюю поверхность стяжки, возможно, потребуется зачистить, отшлифовать или зашпаклевать перед нанесением грунтовки и клея для напольной плитки
• Шлифовка, шпаклевка и т. д. поверхности стяжки позволяет проникать грунтовке. Он также представляет собой «ключ», с помощью которого клей прикрепляется к
.
• Поверхность должна быть очищена от грязи и мусора перед нанесением грунтовки
• Запрещается наносить какие-либо грунтовки и клеи до тех пор, пока стяжка полностью не затвердеет и не высохнет. Время высыхания зависит от типа стяжки
• Поверхности, подлежащие облицовке плиткой, должны быть жесткими, стабильными по размеру, плоскими без впадин и подъемов, прочными, чистыми и свободными от цементного молока, краски, солей, жира, пыли и любых загрязнений, которые могут препятствовать адгезии

Нанесение гибкого клея методом двойного приклеивания

Крепление плитки должно выполняться в соответствии с нормами и правилами BS 5385 и BS 8000 для укладки настенной и напольной плитки.

• Необходимо соблюдать требования производителя плитки по креплению. грамм. Плитка из травертина может потребовать двойного склеивания. Этот метод крепления может также потребоваться для плитки большого размера
.
• Может потребоваться двойное склеивание (нанесение клея на нижнюю сторону плитки, а также на основание)
• Клей должен использоваться в соответствии с рекомендациями производителя
• Клей должен быть сжат плиткой, чтобы обеспечить полное сцепление
• При укладке плитки следует избегать больших пустот
• Полы нельзя открывать для движения, пока клей не затвердеет

Полный контакт плитки и клея

• Клей должен быть сжат плиткой, чтобы обеспечить полное сцепление и прочное основание без образования пустот
• Тонкослойный метод с клеем и зубчатым шпателем: убедитесь, что между клеем и основанием для плитки есть полный контакт

Соблюдение процесса производителя при укладке напольного покрытия

Необходимо соблюдать все соответствующие рекомендации производителя, которые определяют сроки соблюдения, т. е.:

• /или клей
• Ввод в эксплуатацию теплых полов перед началом укладки плитки
• Охлаждение системы UFH в течение не менее 48 часов перед началом облицовки
• Испытание на влажность для подтверждения сухости стяжки перед началом укладки плитки
• Обеспечение расчета и соблюдения времени от завершения стяжки до начала укладки плитки в соответствии с
• Убедитесь, что клей для плитки схватился, прежде чем по плитке можно будет ходить (обычно 12–24 часа в зависимости от условий окружающей среды)
• Убедитесь, что система UFH не включена в течение как минимум 48 часов после завершения укладки

Передача системы UFH

Строительные нормы и правила требуют предоставления информации жителям, чтобы они могли эффективно использовать системы, установленные в их домах. Сюда должны входить:

• Руководства производителей продукции
• Зоны отопления: должны быть включены четкие чертежи плана этажа, показывающие, как собственность разделена на контрольные зоны
• Программаторы и термостаты: информация и руководство по эксплуатации должны быть предоставлены для интерфейса управления
• Характеристики системы: Жителям важно понимать ключевые отличия между системами UFH и более традиционными системами отопления.
