Как правильно сделать дымоход для котла в частном доме

Другие статьи на эту тему:

⇒ Отопление частного дома твердотопливным котлом
⇒ Котел отопительный твердотопливный с аккумулятором тепла — буферной емкостью

В новых частных домах, оборудованных отопительными котлами, для отвода дымовых газов устанавливают традиционные дымоходы из кирпича, а также, все чаще используют дымоходные системы из стали или керамики.

Какой дымоход выбрать? Как правильно сделать дымоход для котла в частном доме? Где купить качественные дымоходные трубы из стали?

Для твердотопливного котла — дымоход из кирпича

Дымовая труба из кирпича, как правило, обходится дешевле, чем современные дымоходные системы. Традиционная труба дымохода из керамического кирпича легко выдерживает высокие температуры отходящих газов. Труба выдерживает даже возгорание скоплений сажи в дымоходе.

Кирпичная дымовая труба для котла в частном доме довольно тяжелое сооружение. Дымоход располагают на фундаменте или прочном железобетонном перекрытии. Сооружение такого дымохода требует определенных навыков, кладку герметичного и долговечного дымохода лучше поручить квалифицированному каменщику-печнику.

В дымовой трубе из кирпича часто размещают каналы и дымоходов и вентиляции

Кладку дымовой трубы выполняют из качественного полнотелого керамического кирпича марки не ниже М125 на обычном кладочном растворе. Верхний участок трубы, над кровлей, можно выложить из лицевого или клинкерного кирпича. Толщина стенок дымохода должна быть не менее 120 мм (полкирпича).

Кладка дымохода из кирпича. Рядом с дымоходом, в одном вертикальном блоке обычно размещают каналы вентиляции. Шаблоны облегчают кладку ровных каналов с гладкими стенками.

Размер каналов дымохода и вентиляции выбирают кратным размерам кирпича с учетом толщины вертикальных швов. Например, сечение канала может быть 140х140 мм (1/2х1/2 кирпича) или 140х200 мм (1/2х3/4 кирпича), или 140х270 мм (1/2 х 1 кирпич). На практике часто делают дымовой канал размером 20 x 20 см (3/4х3/4 кирпича). В такой канал в случае необходимости легко подобрать и вставить круглый стальной или керамический вкладыш соответствующего диаметра.

Дымовые газы в канале дымохода не должны сильно охлаждаться. Поэтому дымоход стараются встроить в кладку внутренней стены дома или пристраивают к стене. Участки дымохода, которые проходят через неотапливаемое помещение (чердак) или снаружи дома утепляют минеральной ватой.

Кирпичный дымоход надежно и долго служит только при высокой температуре отходящих газов, которая препятствует образованию конденсата в трубе. Как правило, это условие выполняется при работе дымохода с обычным твердотопливным котлом.

При работе с современными котлами на газе или жидком топливе, а также с твердотопливными пиролизными котлами, пеллетными и другими, работающими длительное время в режиме медленного горения малой интенсивности, кирпичный дымоход довольно быстро разрушается.

Современные котлы сконструированы так, что отходящие газы имеют довольно низкую температуру. В результате в дымовой трубе происходит конденсация паров воды, содержащейся в дымовых газах. Стенки трубы постоянно увлажняются. Кроме того, соединяясь с другими продуктами сгорания вода образует на внутренней поверхности трубы агрессивные химические соединения.

В частности, в отходящих газах котлов содержится сера, которая взаимодействуя с водой, образует в дымоходе серную кислоту, разъедающую его стенки. Внешние признаки разрушения — темные влажные пятна на наружной поверхности кирпичной трубы.

Режим работы твердотопливного пиролизного котла также способствует образованию в дымоходе агрессивного конденсата, быстро разрушающего кирпичный дымоход.

Шероховатые стенки дымохода способствуют накоплению на них твердых частиц сажи. Шероховатость стенок и прямоугольная форма дымоходного канала затрудняют очистку дымохода от отложений.

Для присоединения к кирпичной дымовой трубе газовых и других котлов с низкой температурой отходящих газов, в канале из кирпича необходимо разместить вкладыш — трубу стального или керамического дымохода.

Дымоход из керамических труб — универсальное решение для котла в частном доме

Дымоходы из специальных дымоходных керамических труб могут применяться для всех типов котлов. Материал устойчив к высоким температурам и к любым агрессивным химическим соединениям, которые могут образоваться в дымоходе при сгорании разных видов топлива. Этот тип дымохода самый долговечный.

Керамические трубы дымоходов различают по допустимой максимальной температуре отходящих газов.

Для твердотопливных котлов следует использовать трубы с допустимой температурой отходящих газов 600-650 ^оС, стойкие к возгоранию отложений сажи в трубе и предназначенные для работы в сухом состоянии.

Для газовых котлов и котлов на жидком топливе применяют дымоходные керамические системы с допустимой температурой газов 400-450 ^оС, предназначенные для работы в мокром состоянии — оборудованные конденсатоотводчиками.

Керамическая труба и теплоизоляция вокруг впитывают влагу и поэтому должны снаружи вентилироваться.

Назначение и условия работы дымоходной системы указаны в прилагаемой документации производителя.

Гладкая поверхность трубы и круглая форма дымового канала обеспечивают устойчивость стенок к загрязнению и удобную очистку.

Конструкция керамического дымохода

Дымоход собирают из отдельных элементов — керамических труб длиной 600 — 1000 мм., которые соединяют между собой с помощью фасонных частей на концах и кислотостойкой клеящей мастики.

Керамический дымоход в разрезе:

труба керамическая,
утеплитель,
оболочка из бетонных блоков -модулей с вентканалами и отверстиями для вертикального армирования.

Трубы керамического дымохода обычно размещают в специально выложенном вертикальном канале из пустотных строительных блоков или кирпича. Канал дымохода может находиться в составе вентиляционного блока частного дома.

Для кладки оболочки применяют специальные бетонные блоки с одной, двумя или несколькими пустотами. Другие каналы используют для вентиляции помещений или для подачи воздуха к горелке котла с закрытой камерой сгорания, или для прокладки коммуникаций.

Трубу дымохода обычно утепляют для защиты окружающих конструкций от высокой температуры. Для этого вокруг керамической трубы размещают минераловатный утеплитель. Кроме того, утепление позволяет увеличить температуру отходящих газов. Охлаждение дымовых газов в трубе увеличивает количество конденсата и снижает естественную тягу в трубе.

Между стенкой бетонной оболочки и утеплителем имеются вертикальные воздушные каналы

для вентиляции утеплителя и керамической трубы дымохода.

Керамический дымоход, по сравнению с кирпичным, занимает меньше места, его монтаж из готовых деталей быстрей и проще

В бетонных блоках предусмотрены каналы для установки в них арматуры. Обязательно армируют ту часть трубы, которая выступает над крышей.

Строительный рынок предлагает разнообразные комплекты деталей и материалов для сооружения керамических дымоходов для котла в частном доме.

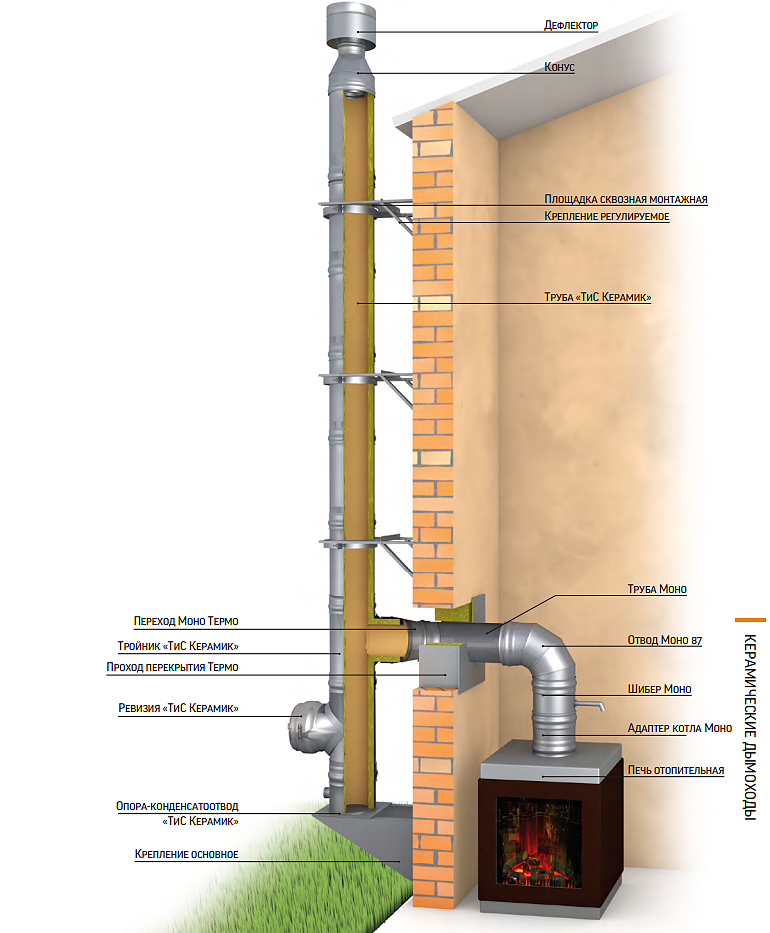

Керамический дымоход в стальном корпусе соединяет достоинства керамических дымоходов (повышенная долговечность) с преимуществами стальных дымоходов (простота монтажа в жилом доме)

В продаже имеются варианты конструкции керамического дымохода в стальном корпусе — с наружной оболочкой из стали. Такой дымоход для своего размещения часто не требует устройства фундамента, а также ему не нужны специальные каналы

в строительных конструкциях. Он может быть установлен практически в любом месте, как внутри, так и снаружи дома.

Дымовая труба с керамическим вкладышем в кирпичную кладку.

Некоторые производители выпускают керамические гильзы прямоугольного сечения, специально предназначенные для встраивания в кирпичную кладку.

Такой дымоход может быть отдельно стоящей дымовой трубой или встраиваться в кладку стены.

Строительная длина секций квадратной трубы может быть 600 или 1000 мм. В этом варианте нет нужды покупать специальные бетонные блоки для устройства оболочки дымохода.

Керамический дымоход для газового котла с закрытой камерой сгорания

Для газовых котлов с закрытой камерой сгорания популярны коаксиальные, труба в трубе, дымоходы из стали, в которых по внутренней трубе удаляются дымовые газы, а по наружной трубе в котел подается воздух с улицы для горения.

В суровом российском климате при работе котла с коаксиальным дымоходом часто возникают проблемы. В сильные морозы холодный уличный воздух, движущийся по наружной трубе, очень сильно охлаждает внутреннюю трубу и дымовые газы в ней. Конденсат, выпадающий из дымовых газов, намерзает на стенках трубы, постепенно закупоривая дымоход. Автоматика котла реагирует, и отключает котел.

Меньше проблем для работы газового котла доставляют дымоходы с двумя раздельными каналами: один -для дымовых газов и другой — для воздуха в горелку.

Оболочку керамического дымохода для газового котла с закрытой камерой сгорания собирают из бетонных блоков с двумя каналами. Утепленная керамическая гильза сохраняет температуру дымовых газов, благодаря этому, обмерзания дымохода не происходит. Воздух к горелке котла подается по расположенному рядом каналу.

Стальной дымоход

Стальной дымоход на фасаде дома должен гармонировать с архитектурой дома и нравиться хозяину.

Стальные трубы дымоходов газовых котлов с температурой дымовых газов 400-450 ^оС изготавливают из нержавеющей стали толщиной 0,5-0,6 мм. Такие трубы достаточно устойчивы к воздействию агрессивного конденсата на стенках.

С твердотопливными котлами используют трубы из жаропрочной стали толщиной 1,0 мм.

Срок службы стальных дымоходов значительно меньше, а их стоимость, как правило, выше, чем керамических и кирпичных.

Но стальные дымоходы заводской готовности проще и быстрее в монтаже, они достаточно легкие и не требуют для установки прочных оснований и специальных каналов в строительных конструкциях. Доступны для ремонта.

Стальной дымоход для котла в частном доме из готовых элементов легко собрать своими руками.

Стальной дымоход, как и керамический, не склонен накапливать загрязнения на своих стенках, а поверхность стенок легко очищается.

Устройство стального дымохода

Трубы стального дымохода
Слева сэндвич — двухстенная.
Одностенная — справа.

Стальные дымоходы изготавливаются

в нескольких вариантах:

1. Стальная одностенная труба дымохода может размещаться в специально выложенном вертикальном канале строительной конструкции. Конструкция дымохода в этом случае аналогична устройству керамического (смотри выше).

2. Одностенную трубу используют также для реконструкции кирпичного дымохода, приспосабливая его для работы с газовым котлом. Стальную одностенную трубу дымохода просто вставляют сверху в канал кирпичной трубы. Для вставки в существующую кирпичную трубу с прямоугольным каналом выпускают стальные трубы овального сечения.

3. Дымоход собирают из готовых секций заводского изготовления. Секция представляет собой двустенную сэндвич — трубу. Труба дымохода находится внутри другой стальной трубы — защитного корпуса, оболочки. Пространство между трубой и оболочкой заполнено теплоизоляцией.

Наружную трубу сэндвич — дымохода делают из нержавеющей или оцинкованной стали.

Стальной дымоход камина, собранный из двустенных сэндвич-модулей, может служить эффектным украшением интерьера.

Выпускают дымоходы, предназначенные для установки как внутри помещений, так и снаружи. Дымоход легко, как конструктор, собирается из отдельных сэндвич-модулей.

Применение таких дымоходов позволяет их легко устанавливать в помещениях, где в строительных конструкциях нет специальных дымоходных каналов, или вообще снаружи на стене.

Стальной коаксиальный дымоход — труба в трубе, для газового котла на крыше частного дома

4. Для котлов с закрытой камерой сгорания выпускают стальные воздушно-дымоходные системы — коаксиальные каналы труба в трубе. По внутренней трубе отводятся дымовые газы, а по наружной подается к котлу воздух для горения топлива. Стоимость таких дымоходов достаточно высока.

Как правильно выбрать дымоход для котла в частном доме?

Для правильного выбора дымохода для котла в частном доме необходимо определить условия работы и параметры отходящих дымовых газов. Эти параметры зависят от типа отопительного котла и вида используемого топлива.

Дымоход выбирают по следующим параметрам:

По температуре отходящих дымовых газов. Номинальная рабочая температура дымохода не должна быть меньше температуры отходящих газов котла в нормальном режиме работы.
По давлению газов в дымоходе. Одни дымоходы могут быть рассчитаны на работу при естественной тяге (разряжение в трубе), другие предназначены для работы с котлами с наддувом — принудительным отведением продуктов сгорания (избыточное давление в трубе). Выпускаются также и универсальные по этому параметру дымоходы.

По наличию конденсата в дымоходе. Одни дымоходы предназначены для работы в сухом состоянии, в условиях, когда конденсат в трубе не образуется. Другие дымоходы оборудованы конденсатосборниками и конденсатоотводчиками — могут работать в условиях конденсации влаги на стенках трубы.
По коррозионной стойкости, которая определяется содержанием серы в сжигаемом топливе. Дымоходы делятся на три класса коррозионной стойкости к соединениям серы: 1 — класс, дымоходы для отвода продуктов сгорания газового топлива; 2 — класс, дымоходы для котлов на дровах и жидком топливе с содержание серы до 0,2%; 3 — класс, дымоходы для котлов на угле, торфе и жидком топливе с содержанием серы более 0,2%.
По стойкости к возгоранию скопления сажи в дымоходе. Дымоходы могут быть стойкие или не стойкие к возгоранию сажи в дымоходе. При горении скоплений сажи температура в дымоходе может кратковременно повышаться до 1000 ^оС.
По допустимому расстоянию до сгораемых конструкций. Сгораемые конструкции в доме должны быть расположены от наружной оболочки дымохода на расстоянии не ближе, указанного в технической документации на газоход, или дополнительно защищены от воздействия высоких температур.

На каждый элемент дымоходной системы производители обязаны наносить маркировку. По нормам Евросоюза условными обозначениями (буквы и цифры) указываются все основные параметры: температура отходящих газов, класс давления газов, стойкость к воздействию конденсата, класс стойкости к коррозии, стойкость к возгоранию сажи, допустимое расстояние до горючих материалов.

Дымовая труба должна обеспечить удаление из котла определенного количества газов в единицу времени. Движение газа в трубе может быть принудительным, с механическим побуждением, или естественным — под действием сил тяги.

Прежде, чем выбрать дымоход — выберите котел

Производители котлов в технической документации обычно указывают минимальные размеры дымохода для своего оборудования и другие требования к дымоходной системе. Прежде, чем выбрать дымоход — выберите котел.

Кроме параметров отходящих газов, выбор дымохода определяется и конструктивными особенностями здания. Например, при установке котла на мансарде, целесообразно выбрать стальной дымоход, который обладает малым весом и не потребует усиления перекрытия.

Выбрать котел и дымовую трубу необходимо до начала строительства дома, чтобы заранее сделать необходимые для их установки изменения в конструкциях дома.

Выбор котла, дымохода и точный расчет размеров дымоходного канала для котла лучше поручить специалисту.

Дымоход для котла с естественной тягой

Движение газа в трубе под действием сил тяги происходит из-за разности температуры газов на входе и выходе из дымохода. Горячие газы в дымоходной трубе устремляются вверх, создавая в трубе разряжение.

Хорошая тяга в дымовой трубе является обязательным условием для экономичной работы котла с высокой производительностью. Особенно это важно для работы котла с естественной тягой.

При устройстве дымохода для котла с естественной тягой следует выполнить ряд общих требований, которые не зависят от того, из какого материала сделана труба:

Дымоход должен быть герметичным, наличие трещин, щелей, отверстий не допускается.

Необходимо обеспечить вертикальность и прямолинейность трубы. В случае необходимости допускается смещение дымохода в сторону до 1000 мм. под углом не более 30

град. к вертикали.

Поверхность внутри дымовой трубы должна быть гладкой. Швы кладки необходимо тщательно затирать. Следует избегать наличия в дымоходе местных сужений и расширений.

Ниже места соединения дымохода с котлом, в трубе делают люк для чистки трубы.

Для ограничения максимальной тяги в трубу, на пути отходящих газов, устанавливают заслонку, если такой заслонкой не оснащен котел.

Участки дымохода, расположенные снаружи здания, обязательно утепляют. В не утепленном дымоходе газы быстро охлаждается. В результате снижается тяга, падает мощность котла, на стенках трубы выпадает конденсат.

Особые требования к устройству дымохода обычно указываются в технической документации к котлу. Прежде, чем выбрать дымоход — выберите котел. Узнайте из технической документации требования к дымоходной системе котла.

Производительность дымохода — величина тяги, определяется температурой отходящих газов и размерами воздушного канала трубы. Чем больше температура газов, сечение и высота канала дымоходной трубы, тем выше величина естественной тяги в дымоходе.

Рекомендуемые размеры дымохода для современного котла с температурой отходящих газов 250-450 ^оС.

Минимальная высота дымохода для котла с естественной тягой в зависимости от мощности котла и размеров воздушного канала трубы.

Стабилизатор ограничитель тяги в дымоходе

Клапан — ограничитель, стабилизатор тяги в дымоходе.

Усилие открытия клапана регулируется перемещением грузика внизу

В дымоход рекомендуется установить автоматический ограничитель, стабилизатор тяги. Ограничитель тяги — это клапан, который устанавливают в дымоход. При скачках тяги, клапан под действием перепада давления открывается, и пропускает в трубу холодный воздух снаружи. Подсос холодного воздуха снижает тягу в трубе. Автоматическое ограничение тяги стабилизирует режим работы котла.

Три варианта мест установки в дымоход клапана — стабилизатора тяги

Клапан необходимо обязательно размещать в одном помещении с котлом. В продаже можно найти клапаны для разных конструкций дымоходов. Домашние умельцы придумывают конструкции и делают их самостоятельно.

Выбор дымохода для газового котла

При выборе дымохода для газового котла необходимо учитывать некоторые особенности устройства и параметры отходящих газов котла, а также принимать во внимание суровость зимнего климата. Иначе, хозяин дома получит проблемы. Вот некоторые «сюрпризы», которые могут ждать домовладельца.

Температура дымовых газов газового котла обычно не превышает 200 ^оС. Кроме того, большую часть времени котел работает с пониженной мощностью, что еще больше уменьшает температуру отходящих газов.

Стальной дымоход, размещенный снаружи, на фасаде дома, часто плохо прогревается. В результате конденсат на стенках дымохода стекает вниз, в конденсатосборник, и там замерзает. Отвод конденсата блокируется льдом. Конденсат накапливается, его уровень поднимается, и вода из дымохода начинает поступать в топочную камеру котла.

Для дымохода, расположенного снаружи, необходимо устраивать обогрев зоны сбора конденсата.

Еще одна популярная схема дымоудаления для газового котла с вентилятором выглядит так: отходящие газы удаляются через вертикальный канал дымохода, а для притока воздуха прокладывают горизонтальную трубу и выводят её по кратчайшему маршруту сквозь стену дома, на фасад. При не работающей горелке котла, из-за наличия в дымоходе естественной тяги, холодный воздух с улицы засасывается по короткой трубе воздухозабора в камеру сгорания котла. Внутренние части котла обледеневают и выводят из строя систему контроля дымоудаления. Вода в теплообменнике замерзает и разрушает его.

О проблемах работы в суровом климате коаксиальных дымоходов газовых котлов читайте в этой статье выше.

Принципиальная схема двухканальной системы дымоудаления газового котла с принудительной циркуляцией отходящих газов

В суровом климате для газового котла с принудительным отводом газов надежней всего работает двухканальная схема дымоудаления. Один вертикальный канал служит дымоходом, а другой вертикальный канал является воздухозаборником. Для стабилизации притока воздуха и устранения естественной тяги через котел, канал дымохода в самой нижней части соединяют с каналом воздухозабора перемычкой — байпасом.

Дымоход на крыше

Продолжение: на следующую страницу 2

Читать страницу: Страница 1, Страница 2

Монтаж дымохода для твердотопливного котла: установка, расчет

Отопительная система состоит из множества важных элементов. Конечно же, на первом месте находится котел. Сегодня наибольшим спросом и хорошими показателями в работе отличаются твердотопливные котлы. Однако для их эффективности и правильной эксплуатации необходимо подключить дымоход. Дымоходов представлено несколько вариантов и очень важно установить его с учетом всех рекомендаций от производителя котла, а также правил пожарной безопасности. Какие есть особенности монтажа дымоходной трубы, исходя из ее вида и материала?

Что такое дымоход для твердотопливного котла

Как устроен дымоход и какие функции на него возложены? Что будет, если монтаж дымохода выполнен неправильно? Внимательно ознакомьтесь с характеристиками дымовой трубы и ее назначением.

Назначение

Назначение дымохода заключается в выведении в атмосферу продуктов сгорания топлива и защите жильцов дома от попадания угарного газа в помещение. Дымоход для твердотопливных котлов представляет собой трубу, которая путем подключения к отопительному оборудованию выводит вредные химические вещества на улицу – дым, сажу, копоть, угарный газ. Кроме того, соединение дымоходной трубы с котлом позволяет с обратного конца трубы поступать внутрь воздуху и создавать тягу. Тяга задает скорость выхода вредных газов, а также позволяет работать котлу с большей эффективностью.

Устройство дымохода

Как устроен дымоход? Дымоход производится из разных материалов – керамика, кирпич, металл, асбоцемент, стекло. Также дымоходы для твердотопливных котлов отличаются типом конструкции – формой, высотой и диаметром. В зависимости от выбранного материала и типа конструкции могут изменяться эксплуатационные особенности дымохода. Наиболее прочными и функциональными считаются керамические каналы и сэндвич-трубы из нержавеющей стали с утеплителем. Они стойкие к высоким температурам, препятствуют образованию конденсата и могут прослужить несколько десятков лет.

Теперь более подробно об устройстве самого дымохода. Из каких частей он состоит?

шейка;
оголовье;
стояк;
колпак;
задвижка;
вкладыш;
отверстие для ревизии;
сборник для конденсата.

Устройство дымохода твердотопливного котла.

Перечисленные составляющие дымоходной трубы могут меняться в зависимости от типа конструкции и материала. Выше приведена схема кирпичного дымохода. Металлические дополнительно оснащены утеплителем и предполагают быструю сборку из одинаковых готовых частей.

Установка дымоходной трубы является одним из важных этапов при проектировании отопительной системы. К ее выбору выставляется большое количество требований, не только по СНиПу, но и от производителя отопительного оборудования с целью правильной и эффективной работы. Если не соблюдать установленные правила при монтаже дымовой трубы, то подобное халатное отношение приведет не только к снижению КПД котла, но и к таким серьезным последствиям, как пожар или попадание угарного газа в дом. Поэтому не стоит проводить эксперименты или экономить на хорошем дымоходе и его конструкции. Соблюдайте все прописанные инструкции и детально ознакомьтесь с технической документацией твердотопливного котла.

Особенности монтажных работ

Монтаж твердотопливных котлов должен производиться по четко установленным правилам. Если вы внимательно ознакомитесь со всеми требованиями, то установка не составит для вас труда. Главное – это соблюсти все правила пожарной безопасности.

Для кирпичного дымохода

Начнем с того, что кирпичный дымоход в отличие от других видов не устанавливается, а выкладывается. Он включает в себя большое количество составных элементов, которые мы рассмотрели при описании устройства дымохода. Итак, согласно правилам установки нужно выполнить следующие действия:

Дымоотводный канал от котла сводится к насадной трубе.
Обязательно нужно установить задвижку, с помощью которой можно регулировать уровень тяги в дымоходе.
После задвижки выкладывается перевязка, согласно нормам она не должна доходить до потолка на 5 рядов из кирпича, а сверху кладется распушка. Распушка – это специальная защита от возгорания дымохода.
Теперь переходите к выкладыванию стояка.
После нужно расширить дымоход на половину кирпича. Расширение продолжается около 8 кирпичей. Такой переход называется выдрой. Выдра – это защитная постройка в кирпичном дымоходе, которая предотвращает попадание воды на чердак через отверстие трубы.
Выдру в конце требуется отделать цементом, устранить все щели.
Завершающим этапом является выкладка шейки дымохода твердотопливного котла. Она имеет высоту около 6 рядов в толщину кирпича. Сверху закрывают ее колпаком, чтобы при осадках вода не попадала внутрь дымохода.

Перед выкладыванием дымохода для твердотопливного котла из кирпича заранее позаботьтесь об укреплении фундамента ввиду тяжелой конструкции трубы.

Для металлической трубы

Металлические трубы для твердотопливных котлов считаются самыми подходящими. Во-первых, они отличаются доступной ценой, а во-вторых, не уступают по качеству, надежности и по легкости в установке. Чаще всего их устанавливают на улице. Если вы еще не определились с типом конструкции дымохода, то лучше всего отдавать предпочтение сэндвич-трубам. Они отличаются простым способом монтажа, с которым справится любой владелец котла, потому что дымоход состоит из готовых одинаковых металлических частей длиною в 1-2 метра, которые вставляются друг в друга по принципу конструктора.

Преимуществом нержавеющей металлической трубы является также несложность системы, и при необходимости вы сможете заменить любой элемент. У сэндвич-конструкций внутри вставлен теплоизоляционный материал, который снижает образование конденсата и защищает от агрессивного воздействия температур. Поэтому при установке аккуратно вставляйте друг в друга части трубы, чтобы не повредить внутреннюю изоляцию. Когда дымоход будет собран, все стыки нужно обработать герметиком и обязательно проверить тягу после подключения к котлу. И не забудьте установить вверху колпак для предотвращения попадания воды внутрь при выпадении осадок.

Для керамики или стекла

Сначала разберемся с монтажом керамических дымоходов. Они имеют сложную конструкцию из трех слоев: первый – внутренний, второй – средний, термоизоляция, третий – внешний, стойкий огнеупорный материал. Несмотря на несколько слоев, они все цельные, поэтому собрать трубу очень просто, руководствуясь инструкцией. Вы просто подгоняете части друг под друга и подключаете к котлу. В конце обязательно колпак и проверка тяги.

Что касается дымоходов из стекла, то для твердотопливных котлов они практически не применяются. Несмотря на их хорошие эксплуатационные характеристики – прочность, качество и функциональность, ввиду высокой стоимости спрос на них отсутствует на отечественном рынке. Кроме того, их монтаж достаточно сложный и подразумевает привлечение только специалистов. Самостоятельно проделать монтаж не удастся. С огнеупорным стеклом при установке нужно быть очень осторожным и знать все особенности данного материала. Чаще всего такие дымоотводы устанавливаются для работы камина, а также если того требует стилистика интерьера.

Для дымохода из асбоцемента

Дымоход для твердотопливного котла из асбоцемента не совсем предпочтителен, так как обладает не слишком высокими характеристиками термоустойчивости. Но если под ваши бытовые условия он подходит, тогда монтировать трубу можно как снаружи, так и внутри. Если вы решили провести дымоход на улице, тогда асбоцементную конструкцию обязательно нужно надежно закрепить при помощи растяжек. Можно использовать дополнительные способы крепления, так как асбест при сильном накаливании теряет свою прочность, а погодные условия и сильный порывистый ветер могут только ухудшить ситуацию и привести к потере целостности стенок. Не забудьте выполнить герметизацию, чтобы предотвратить протечки.

Монтаж дымохода из асбеста.

Если установка трубы будет подразумевать отдельно стоящий дымоход, тогда крепление к стене производится при помощи хомутов. Они должны быть высокой прочности и размещаться через каждые полметра. Для крепления на крыше используется специальное основание (надкровельное). Если асбестовая труба будет размещаться внутри кирпичного канала, то фиксация выполняется распорной арматурой. В конце требуется установить плиту, которая будет закрывать канал и защищать от проникновения осадков. В случае многоканального дымохода для твердотопливного котла расстояние между трубами должно быть не менее 10 см.

Общие правила и нормы монтажа

Помимо общих приведенных рекомендаций по установке дымовой трубы и подключению ее к котлу в зависимости от выбранного материала следует ознакомиться с нюансами монтажа, которые позволят исключить наиболее распространенные ошибки.

Дымоходный канал должен устанавливаться вертикально, и желательно, если он будет прямым, без изгибов, наклонов, углов, которые снижают силу тяги и могут поменять ее направление. Все это скажется напрямую на работе твердотопливного котла и безопасности жильцов.
Диаметр дымохода должен быть таким же, как и диаметр патрубка. Если будут отклонения, то пропускная способность выходящих газов будет меньше.
В зависимости от конструкции котла и дымоходной трубы участок от вертикальной шахты до подключения к оборудованию не должен превышать 45 градусов. Он может быть 15º, 30º или 45º. В большинстве случаев подходит именно прямой угол.
Длина выходной части трубы должна равняться минимум двум диаметрам.
Если дымоход отличается по форме от вертикальной шахты, то единственно верным решением будет сопоставить их между собой по диаметру в месте проходного сечения.

Если вы раньше не сталкивалась с подобной задачей, то лучше всего доверить установку дымоотводной трубы профессионалам. Так как даже незначительные погрешности могут привести к серьезным последствиям.

Самостоятельный монтаж дымохода, независимо от того, где он размещается, требует особых знаний, опыта и предварительного изучения всех технических норм. Выше мы описали главные рекомендации инженеров, однако в процессе установки могут возникать дополнительные вопросы и сложности, так как нельзя описать все ситуации, с которыми вы можете столкнуться на практике. Они зависят от сложности конструкции, места расположения, способа монтажа и прочих факторов.

Печное топливо/газ/твердое топливо | Jeremias Group — дымоходные системы

Регистрация

Логин

Логин пользователя

В настоящее время в большинстве индивидуальных и многоквартирных домов используется много котлов. Помимо стандартных котлов, которые отапливаются нефтью или газом, существуют котлы, работающие на твердом топливе, таком как древесина, пеллеты или биомасса.

Масляные обогреватели теряют свою привлекательность из-за роста цен на сырье и вредного воздействия на окружающую среду. Они берут большую часть необходимого для горения воздуха из котельных. Поэтому эти помещения нуждаются в достаточном открытии наружу, чтобы впустить свежий воздух. Современные конденсационные котлы могут работать независимо от комнатного воздуха.

Низкотемпературные котлы экономят большое количество энергии и, в свою очередь, предотвращают ненужные выбросы, в отличие от более старых котлов. В отличие от более старых котлов, температура выхлопных газов намного ниже 200ºC. Таким образом, модернизация системы отопления требует адаптации дымохода к этим температурам. Уменьшение сечения производится за счет устройства выхлопной трубы в существующем дымоходе. Это предотвращает накопление слишком большого количества сажи в дымоходе.

Для таких применений мы предлагаем различные системы с одинарными или двойными стенками из коррозионностойкой нержавеющей стали.

Модульные одностенные дымоходы

Экономичный модульный металлический одностенный дымоход для отвода газов и дыма продуктов сгорания

Дымоход из нержавеющей стали

Классический для перекладки: одностенный дымоход из нержавеющей стали для модернизации и уменьшения площадь поперечного сечения существующих дымоходов, соединительных труб и для вентиляции.

Кислотостойкая дымоходная система из нержавеющей стали

Одностенный дымоход из кислотостойкой нержавеющей стали для дымоходов с уменьшенным поперечным сечением для адаптации к современным каминам (жидкое топливо/газ/щепа/колотые бревна и древесные гранулы в соответствии с DIN 51731, для

Глянцевая соединительная труба

Глянцевая соединительная труба из нержавеющей стали для всех стандартных каминов с низким давлением и для сухого и влажного режима работы

Гибкая система дымохода из нержавеющей стали

Одностенная гибкая вытяжная система из нержавеющей стали для замены облицовки дымоходов со смещением.

Дымоход с коническим уплотнением из нержавеющей стали

Одностенный дымоход с коническим соединением (прокладка не требуется!) для всех стандартных каминов и ТЭЦ

Двустенный дымоход из нержавеющей стали

Доступная альтернатива: двойная стенка из нержавеющей стали стальной дымоход для всех стандартных каминов низкого давления. Работает как в сухих, так и во влажных условиях

Двустенная дымоходная система из нержавеющей стали

Классика: Двустенная дымоходная труба из нержавеющей стали для всех стандартных каминов, работающих с низким давлением

Двустенная кислотостойкая дымоходная система из нержавеющей стали

Двустенная кислотостойкая дымоходная труба из нержавеющей стали для соединения каминов для видов топлива: мазут, газ, древесная щепа, дрова и древесные пеллеты в соответствии с DIN 51731, для сухого и влажного использования

Система дымохода с двойными стенками с металлическим уплотнением из нержавеющей стали

Универсал: герметичный дымоход с двойными стенками из нержавеющей стали с коническим уплотняющим соединением

Дизайн-дымоход с двойными стенками из нержавеющей стали

Лауреат премии Plus-X: DW-VISION, дымоход из нержавеющей стали с двойными стенками, можно использовать без каких-либо зажимных приспособлений, что делает возможной гладкую дымовую трубу

Кислотостойкая двухстенная дымоходная система из нержавеющей стали

Двустенная дымоходная труба из нержавеющей стали с кислотоупорной керамической внутренней трубой, идеальна для твердого топлива во влажном режиме работы

Риски, связанные с избыточными котлами на твердом топливе

Это оповещение было выпущено в ответ на ряд инцидентов и разослано во все LA в Англии в мае 2008 г. Копия письма доступна для информации.

Кто пострадал?

HSE выпускает это предупреждение о безопасности для внимания отдельных домовладельцев, арендаторов, арендодателей и предприятий водопроводно-канализационной и отопительной промышленности. Это делается для повышения осведомленности о потенциальных опасностях разведения огня на твердом топливе, когда в камине оставлен лишний котел на твердом топливе.

Что такое риск?

Предупреждение следует за несколькими инцидентами за последние пять лет, три из которых привели к серьезным травмам и, к сожалению, в одном случае со смертельным исходом. Резервный задний котел на твердом топливе был оставлен в герметичном состоянии, и некоторое время спустя, когда перед котлом зажигали уголь или дрова, агрегат нагревался настолько, что внутреннее давление вызывало взрыв корпуса котла.

Где может возникнуть риск?

Ситуации, которые следует учитывать, будут включать случаи, когда котел на твердом топливе был слит за зиму в незанятых помещениях, или когда он мог остаться на месте после преобразования системы отопления объекта — часто в систему, работающую на газе или жидком топливе, с новой системой отопления. удаленный котел центрального отопления. Из-за срыва удаления заднего котла из камина они могли быть оставлены на месте для декоративного эффекта колосниковой решетки или закрыты панелью или другим элементом.

Что вызывает проблему?

Блок заднего котла обычно состоит из колосниковой решетки, которая несет горючий материал, например, уголь, и водяной камеры, «окружающей» ее. Эта водяная «рубашка» обычно находится за огнем, но также может быть по бокам и частично над решеткой, через которую проходит дымоход. Таким образом, тепловая энергия поступает в воду от горячих дымовых газов, а также излучается от «углей». Поскольку агрегаты трудно полностью слить, вероятно, в резервном котле останется вода, которая при нагревании превратится в пар. Это усугубляет избыточное давление, если блок был оставлен в герметичном состоянии.

В одном случае «взрыва» ранним осенним вечером в колоснике перед котлом был подожжен огонь для обогрева гостиной; в другом была снята крышка панели, чтобы снова использовать огонь для обогрева гостиной и сокращения использования центрального отопления, работающего на жидком топливе. В каждом случае это был первый раз, когда зажигался огонь после «обращения».

В ходе испытаний, проведенных в 2002 г., было обнаружено, что верхняя и боковые стороны твердотопливного обратного котла без циркулирующей воды нагревались до температуры, превышающей 700°C. В течение 2 часов температура в некоторых районах достигла около 480°C. Это по сравнению с максимальной рабочей температурой нормальной системы 124°C.

Информация для домовладельцев, арендаторов, арендодателей и специалистов по отоплению

Информация, содержащаяся в этом предупреждении о безопасности, поможет вам решить, нужно ли вам устранять потенциальную угрозу безопасности в вашей собственности или жилом фонде. Ключевые меры контроля заключаются либо в обеспечении постоянной защиты от открытого огня и источников тепла, либо в воздержании от разжигания огня до тех пор, пока не будут обеспечены надлежащая защита и вентиляция или пока устройство не будет демонтировано.

Домовладельцы

Если вы считаете, что у вас есть избыточный задний котел в упомянутых выше обстоятельствах, вам НЕ следует разжигать огонь в камине, пока вы не обратитесь за профессиональной консультацией*.

Арендаторы

Если вы не уверены или считаете, что у вас может быть избыточный задний котел при упомянутых выше обстоятельствах, вам следует срочно связаться со своим арендодателем. В то же время вы НЕ должны разжигать огонь в камине.
