Вакуумные поршневые насосы — конструктивные особенности и устройство, принцип действия, безмасляные, сферы применения
Такие агрегаты работают по вытеснению рабочего объема, не зависимо от его консистенции из внутренней проточной части, в данном случае из цилиндра при помощи двигающегося поршня. Давление внутри герметичного отсека возрастает, поток перемещается от точки всасывания к каналу вывода. В промышленности и других областях применяются вакуумные агрегаты поршневого типа маслонаполненные и сухие.
Содержание:
- Поршневой вакуумный насос — принципы функционирования
- Конструкция поршневого насоса
- Безмасляный поршневой вакуум-насос
- Области применения сухих поршневых вакуумных насосов
Поршневой вакуумный насос — принципы функционирования
Аналогичные изделия используются для разных целей в течение долгого времени, помогая человечеству развивать промышленное производство разного направления.
Принципы действия основаны на таких процессах:
- При движении поршня объем увеличивается и начинается всасывание среды;
- Затем поршень начинает сжимать рабочий поток;
- При достижении определенного давления открывается выпускной клапан, а сжатая среда вытесняется из цилиндра;
- Если в конструкции присутствует вторая ступень, то в ней происходит повторное сжатие до нужного давления;
- Открывается клапан нагнетания и рабочий поток направляется в ресивер или магистраль, что зависит от конструкции изделия.
Поршневой вакуумный насос — принципы функционирования
Движения поршня происходят с постоянной цикличностью, поэтому сжимаемая среда подается равномерно без пульсации.
Конструкция поршневого насоса
Конструктивно все аналогичные агрегаты мало чем отличаются и активно применяются в промышленном производстве. Предельные параметры создаваемого давления зависят от объема цилиндра и применяемых уплотнений, на практике они находятся в пределах 6,66•10-2мбар для агрегатов с двумя цилиндрами, а производительность варьируется от 500 до 56,3 тыс. л/мин.
Стандартная комплектация поршневых насосов не изменяется в течение многих лет, со дня создания первого в мире аналогичного агрегата. Основными компонентами и узлами являются: цилиндр с двигающимся внутри поршнем, в некоторых устройствах устанавливаются две или три головки для большей производительности. Кроме них в конструкции присутствует двигатель привода и газораспределительное устройство.
Корпус поршня испытывает большие нагрузки из-за сил трения, поэтому изготавливается из чугуна с набором стальных колец уплотнения. Смазывание осуществляется подачей вакуумного масла особой плотности.

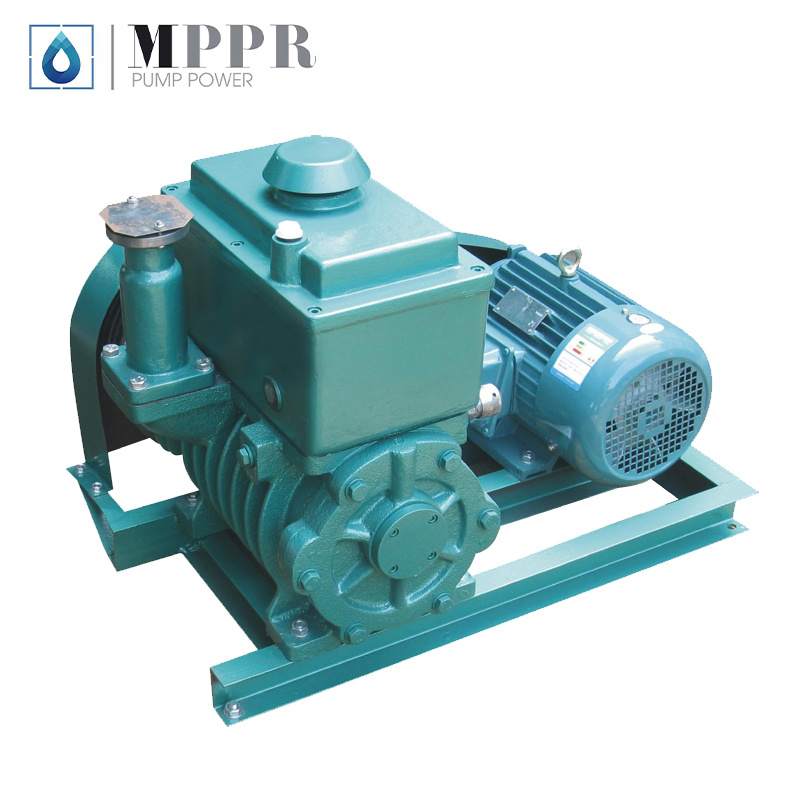

Конструкция поршневого насоса
Безмасляный поршневой вакуум-насос
Сухие агрегаты поршневого типа многие производители изготавливают с небольшими конструктивными нюансами, направленными на улучшение характеристик, например, немецкая компания Welch запатентовала около полувека назад литые поршни со штоком, представляющие единую жесткую конструкцию.
Подвижный шток передает энергию вращения от коленвала к поршню, заставляя последний постоянно двигаться внутри цилиндра, при этом происходит сильное трение, поэтому соприкасающиеся детали в безмасляных агрегатах изготовлены из материала с пониженным износом.
Безмасляный поршневой вакуум-насос
На выходе у сухих изделий воздушный поток отличается чистотой, т.
к. нет паров масла, поэтому их используют на заводах по производству продуктов питания и медицинского оборудования. Надежность и безопасность применения у таких агрегатов намного выше маслонаполненных, к тому же не нужно использовать вакуумные масла.
Применение сухих поршневых насосов создает более благоприятные условия труда, является гарантом высокой надежности и безопасности на любом промышленном производстве.
Области применения сухих поршневых вакуумных насосов
Безмасляные изделия применяются в типографиях, строительстве, во время вакуумной упаковки производимых товаров, а также на хлебозаводах, при производстве молочной продукции, розливе безалкогольных напитков, пива и спиртосодержащих аналогов.
Широкое применение сухие агрегаты получили на том производстве, где требуется особая чистота сжатого газовоздушного потока, например, при изготовлении сложных медицинских приборов: аппаратов искусственного дыхания или перекачивания крови во время операций на сердце, когда естественный мотор человека остановлен для релаксации.
Оборудование отличается тихой работой, нужные объемы подаются с постоянным напором, легко стерилизуются.
Области применения сухих поршневых вакуумных насосов
Насос поршневой вакуумный — особенности устройства, принципа работы и область применения
Создать вакуум можно при помощи различного вида оборудования, которое имеет свои особенности, как в конструкции, так и в принципе работы. В любом случае при использовании подобных устройств к окачиваемому воздуху или к создаваемой среде предъявляются какие-то требования. В первую очередь – это качество вакуума или степень сжатия. И именно поршневые позволяют добиться наибольшей его величины, но при этом имеют ряд отличительных признаков от других типов.
Содержание:
- Что такое поршневой вакуумный насос
- Особенности конструкции поршневых вакуумных насосов
- Применимость вакуумных поршневых насосов
- Основные бренды насосов вакуумных поршневых
Что такое поршневой вакуумный насос
Что такое поршневой вакуумный насос
Поршневой вакуумный насос представляет собой разновидность оборудования, которая применяется для создания вакуума или осуществления перекачки газа, пара или иных летучих веществ из одной камеры в другую.
В этом заключается суть создания вакуума.
Главной отличительной чертой таких насосов является сложность конструкции, а, соответственно, наличие множества деталей, которые могут выйти из строя. Такие аппараты способны создавать остаточное давление до 0,02 атм, что актуально для многих направлений. Например, их можно использовать в системах кондиционирования помещений или для создания вакуума в сушильных камерах, боксах для проведения различных испытаний и прочее.
Особенности конструкции поршневых вакуумных насосов
По своему устройству поршневой вакуумный насос является самым сложным, так как в его конструкции используется множество деталей. Притом в нем также происходит преобразование одного вида движения в другое, в частности, вращение коленчатого вала в возвратно-поступательные движения шатуна.
Особенности конструкции поршневых вакуумных насосов
Отличительной особенностью такого оборудования для создания вакуума является то, что поршень обладает значительным усилием, что позволяет создавать качественный вакуум.
При этом его эффективность сильно зависит от качества и состояния уплотнительных деталей, в частности, колец или иных уплотнений на самом поршне.
Конструкция такого типа насоса состоит из следующих компонентов:
- Корпуса, который состоит из двух частей: рабочего цилиндра с отверстиями и нижней части.
- Коленчатый вал или колесо с эксцентрическим расположением шарнира.
- Шатуна, который закреплен на шарнире.
- Поршня, который прикреплен к шатуну.
- Входного и выходного клапанов, через один происходит всасывание воздуха, а через другой – выталкивание наружу.
В зависимости от способа передачи вращения на вал, поршневые вакуумные насосы можно разделить на моноблочные, то есть мотор непосредственно присоединен через муфту или посредством ременной передачи. Также отличаются модификации в зависимости от наличия или отсутствия масла в корпусе. Соответственно, также они отличаются и по производительности.
Применимость вакуумных поршневых насосов
Применимость вакуумных поршневых насосов
Сфера применения поршневых вакуумных насосов достаточно широка.
Они используются в системах кондиционирования, для создания вакуума в камерах с целью проведения исследований и прочих сферах. При этом, если требуется длительное поддержание вакуума, то лучше применять иные виды оборудования, например, винтовые или пластинчато-роторные. Они используются в следующих сферах:
- Медицинской.
- Литейном производстве.
- В лабораторных исследованиях.
- В химической отрасли и пр.
Основные бренды насосов вакуумных поршневых
Основные бренды насосов вакуумных поршневых
В продаже имеется много различных моделей поршневых насосов, которые производятся разными брендами:
- DVP – известный итальянский производитель DVP Vacuum Technology, выпускающий широкую линейку вакуумного оборудования, способного создавать и поддерживать вакуум в пределах от 10 до 250 мбар.
- Stairs – также тайваньский бренд Stairs Vacuum PVP, предлагающий несколько типов поршневых насосов от 27 до 107 мбар при производительности до 9,9 м куб. в час.
- Rocker Scientific – представляет линейку насосов, которые способны создавать остаточное давление в пределах от 33 до 173 мбар. Производительность такого оборудования достигает 68 л в минуту.
в час.Каждым брендом выпускается целая серия насосов, которые способны создавать и поддерживать на протяжении длительного времени качественный вакуум по заданному уровню.
Полное руководство по вакуумным насосам WOB-L и ROC-R
Эта статья предназначена для использования в качестве исчерпывающего ресурса, когда речь идет о поршневых вакуумных насосах. Мы кое-что знаем о вакуумных насосах, потому что работаем с ними каждый день. В этой статье мы поговорим конкретно о поршневых вакуумных насосах, а именно о WOB-L и ROC-R. К концу этой записи вы будете знать:
1. Как работает поршневой вакуумный насос
2. Что такое WOB-L и ROC-R
3. Преимущества использования поршневого вакуумного насоса
4. Недостатки поршневого вакуумного насоса.
5. Процессы и области применения, в которых полезно использование поршневого вакуумного насоса.
Если вы хотите приобрести поршневой вакуумный насос, пожалуйста, смотрите наш полный список поршневых вакуумных насосов
Принцип работы насоса с качающимся поршнем
Принцип качающегося поршня (WOB-L) или качающегося поршня (ROC-R) — очень известная и удивительная концепция, используемая с первых дней промышленной революции. Виляющий поршень имеет простую конструкцию. Основные узлы состоят из цилиндра, поршня и коленчатого вала. Этот коленчатый вал соединен с источником питания, которым в большинстве случаев является электродвигатель. Поршень эксцентрично соединен с коленчатым валом, который преобразует вращение в движение вкладыша. Это обеспечивает движение поршня вверх и вниз.
Однако, в отличие от более традиционных цилиндро-поршневых конструкций, которые мы видим в стандартных автомобильных двигателях, качающийся поршень не имеет поршневого пальца — это означает, что поршневой шток и поршень представляют собой единую деталь.
Поршень герметизируется через специально разработанную манжету фланцевого диска. Эта чашка с фланцевым диском изготовлена из определенного полимера или полимерного композита, который является коммерческой тайной производителя вакуумного насоса. Функция этой манжеты с фланцем состоит в том, чтобы служить направляющей для поршня и создавать уплотнение между поршнем и внутренней частью цилиндра, что обеспечивает сжатие и всасывание. Насколько хорошо будет работать качающийся поршневой вакуумный или нагнетательный насос, зависит от изобретательности конструкции этого фланцевого уплотнения. Поршень и цилиндр изготовлены из легкого литого под давлением алюминия, обработанного для защиты от коррозии от влаги — в некоторых конструкциях цилиндров используются высокопрочные полимеры.
Что такое вакуумный насос WOB-L?
Wob-L — торговая марка, запатентованная инженерами компании Thomas Company в 1960-х годах, которые специально разработали насос с качающимся поршнем для повышения производительности и надежности.
Компания Thomas является дочерней компанией Gardner Denver, а вакуумный насос Wob-L производится компанией Welch Vacuum; также дочерняя компания Gardner Denver.
Что такое вакуумный насос Roc-R?
Конструкция вакуумного насоса Roc-R является ответом компании Gast Manufacturing на конструкцию Wob-L. Roc-R также является торговой маркой, запатентованной инженерами GAST.
Мы не сможем рассказать вам о разнице между WOB-L и ROC-R, потому что фактические строительные блоки и детали являются конфиденциальными. Мы не совсем уверены, что на самом деле означают WOB-L или ROC-R — некоторые говорят, что это не более чем модные словечки, другие клянутся, что это то, что делает эти насосы уникальными. Что мы можем сказать вам точно, так это то, что и Wob-L от Welch, и Roc-R от Gast — действительно хорошие и надежные насосы, и что наши клиенты очень довольны ими.
Если вы хотите приобрести поршневой вакуумный насос, пожалуйста, смотрите наш полный список поршневых вакуумных насосов
Как насосы с качающимся поршнем создают перепад давления
ШАГ 1: Воздух удаляется за счет движения поршня внутри цилиндра.
Когда поршень движется вниз, воздух втягивается в цилиндр, создавая вакуум на входе.
ШАГ 2: Затем поршень движется вверх, сжимая воздух внутри цилиндра и создавая давление на выходе из цилиндра. Таким образом воздух удаляется из системы, поэтому создается вакуум.
Впускной и выпускной клапаны закрыты так называемыми лепестковыми клапанами, которые пропускают поток воздуха в одном направлении и открываются и закрываются в зависимости от того, происходит ли сжатие или всасывание внутри цилиндра.
В систему можно добавить несколько цилиндров, где выхлоп первого цилиндра является впуском второго цилиндра. Эта двухцилиндровая система повышает надежность и продлевает срок службы вакуумного насоса, позволяя создавать более глубокий вакуум.
Одной из особенностей поршневых насосов является режим отказа, который носит постепенный, а не катастрофический характер. Имейте в виду, что в зависимости от использования и применения внутренние детали со временем изнашиваются.
К счастью, износ происходит постепенно, а это означает, что вы заметите, когда насос выйдет из строя, увидев увеличение предельного вакуума, который насос может тянуть, и уменьшение скорости потока. К счастью, вакуумные насосы WOB-L (ROC-R) могут быть дешево и легко восстановлены, а их функциональность полностью восстановлена квалифицированным специалистом в течение от 15 минут до 1 часа, если у вас есть восстановленный комплект и детали.
Преимущества насосов WOB-L и ROC-R
Компактная поршневая конструкция
Эти насосы могут работать как вакуумный насос и как компрессор и поэтому очень универсальны для ваших приложений. И наоборот, площадь основания вакуумного насоса невелика, и эти насосы не требуют слишком большой мощности для работы. Благодаря своей компактной конструкции и чистой работе эти насосы можно разместить на столешнице в лаборатории.
Безмасляный вакуумный насос
Эти вакуумные и нагнетательные насосы не требуют смазки и, следовательно, не требуют технического обслуживания.
Вам не нужно проверять, чтобы убедиться, что насос смазан. Еще одним преимуществом этого является то, что эти насосы не выбрасывают загрязняющие вещества в окружающую среду. Безмасляные насосы очень популярны в чистых помещениях, лабораториях и закрытых помещениях, где не должно быть масла и тумана.
Легкий и надежный
Детали изготавливаются либо из легкого литого под давлением алюминия, либо из износостойкого пластика. Это обеспечивает надежную работу насоса. Уплотнение поршня изготавливается из полимера или композита специального состава, обеспечивающего длительный срок службы и высокую эффективность. Подшипники постоянно смазываются.
Одноступенчатый или многоступенчатый
Обеспечивает действительно хороший показатель грубого вакуума до 5 Торр, что довольно хорошо для безмасляного поршневого насоса.
Низкая вибрация
Компоненты этих насосов хорошо сбалансированы, что обеспечивает низкую вибрацию.
Сопротивление ржавчине
Все детали обработаны для защиты от коррозии.
Это означает, что безмасляный насос сможет справиться с высоким уровнем влажности воздуха и не загрязнит вакуумный насос, в отличие от его смазываемых аналогов. Помимо влаги, с помощью этого насоса можно удалять и другие загрязнения. Обратите внимание, что насосы WOB-L и ROC-R не рекомендуются для перекачки органических, кислотных или щелочных паров.
Недостатки насосов WOB-L и ROC-R
Только грубый вакуум
Безмасляный поршневой насос не предназначен для работы в условиях высокого вакуума, так как многие вакуумные насосы рассчитаны на предельное давление от 5 до 219 торр. Это охватывает множество применений, но исключает этот насос из области более высокого вакуума.
Скорость потока
Скорость потока от 0,5 до 7,1 кубических футов в минуту (200 л/мин) вполне приемлема, но не самая высокая доступная скорость потока. Большинство насосов WOB-L работали в диапазоне от 3 до 4 кубических футов в минуту. Такой расход исключает возможность использования этих насосов практически в больших вакуумных камерных системах.
Вакуумный насос средней мощности
Это означает, что этот насос не предназначен для непрерывной работы.
Рекомендуемые области применения безмасляных поршневых насосов
1. Вакуумные печи грубой очистки, используемые для сушки, отверждения, прокаливания, термообработки, испытаний на старение и вакуумной заливки, где требования к уровню вакуума не превышают 5 торр.
2. Упаковочная и пищевая промышленность, например, проверка на герметичность, вакуумная упаковка, проверка вакуумной упаковки, высотные испытания и большинство испытаний упаковки ASTM.
3. Внутренние помещения и лаборатории, где существует риск загрязнения выхлопными газами или где критично отсутствие выхлопных газов. Эти насосы хорошо подходят для любой коммерческой, академической или исследовательской лаборатории, поскольку пользователь не будет вдыхать масляный туман, выходящий из насоса. Любой чистой лаборатории рекомендуется использовать этот насос.
4. Любой процесс, при котором образец или образцы не могут быть загрязнены внешними жидкостями, смазочными материалами, охлаждающими жидкостями и другими загрязняющими веществами.
5. Средняя нагрузка, низкие эксплуатационные расходы, где требуется надежный вакуумный насос, а необходимость технического обслуживания и обслуживания вакуумного насоса не является основной целью. Это простой в использовании вакуумный насос, с которым может работать любой человек, не имеющий специальной подготовки.
Сухие поршневые насосы НЕ рекомендуются для
1. Сушка вымораживанием (лиофилизация) из-за того, что этот насос не сможет достичь необходимого уровня вакуума, необходимого для успешного выполнения надлежащего рецепта сушки вымораживанием. Мы рекомендуем пластинчато-роторный насос.
2. Любой процесс или метод, используемый для откачки органических, кислотных или щелочных паров, поскольку они могут взаимодействовать с внутренними компонентами вакуумного насоса.
3. Любой непрерывный процесс, при котором вакуумный насос будет работать постоянно. Поршневые вакуумные насосы предназначены для работы в среднем режиме, что означает, что в течение 1 часа они должны работать от 15 до 30 минут, если они прослужат вам много лет.
Если вы хотите приобрести поршневой вакуумный насос, см. наш полный список поршневых вакуумных насосов
Дополнительная литература
Ротационно-лопастной вакуумный насос: полное руководство Насос с качающимся поршнем
ПОДОЖДИТЕ! Посмотрите на похожие товары, которые могут вам понравиться…
Мы инженерная компания Excellence. Вы должны проверить некоторые из наших других товаров, которые мы носим; Нажмите на ссылку ниже.
Вакуумные системы контроля герметичности Системы для определения утечек с распадом вакуума — это приборы, которые обнаруживают и количественно определяют утечку путем измерения падения вакуума (давления) внутри образца. Во время испытания на герметичность при распаде вакуума образец помещается в вакуумную камеру, вакуум доводится до заданного значения, а падение вакуума отслеживается и регистрируется с течением времени. Если в образце существует утечка, воздух будет перемещаться от более высокого давления (внутри образца) к более низкому давлению (вакуумная камера).
В результате дополнительного воздуха уровень вакуума упадет, тогда как утечка может быть обнаружена и определена количественно.
Силовые вакуумные вводы — это герметично закрытые компоненты, используемые для передачи электроэнергии снаружи вакуумной камеры внутрь вакуумной камеры без ущерба для вакуума. Одним из примеров применения может быть питание электронного устройства внутри вакуумной камеры
. Наша работа: исследование, разработка и испытание метеозондов внутри прозрачной вакуумной камерыЗамечательная компания (скорее, одна из лучших компаний в мире), которая в настоящее время занимается исследованиями, разработками и испытаниями высотных метеозондов, нуждалась в вакуумной камере, способной достигать около 100 микроторр ( микрон) предельного давления для их тестовой среды. К счастью, акриловые вакуумные камеры — идеальный выбор, когда речь идет о низком, грубом и среднем вакууме.
Связанные статьи: Испытание на утечку пузырьками с использованием акриловой вакуумной камеры Испытание на утечку пузырьков или испытание на эмиссию пузырьков — это процедура, при которой утечки обнаруживаются визуально и локализуются посредством выделения пузырьков, когда испытуемый образец погружен в воду.
В этой статье мы поговорим об использовании акриловой вакуумной коробки в качестве устройства для обнаружения утечек. Мы также поговорим о преимуществах, недостатках и процедурах испытаний на утечку пузырьков.
Комбинированный поршневой воздушный компрессор/вакуумный насос | 1/2 л.с.
Цена
Подробная информация
Увеличенный поток воздуха с 27,2 дюйма ртутного столба
Имея вдвое большую мощность, чем модель 2502-A, этот вакуумный насос/компрессор с качающимся поршнем обеспечивает выдающуюся производительность для более требовательных применений. Вакуумный насос/компрессор 2503-A обладает всеми теми же преимуществами, что и его меньший брат, но с почти удвоенным объемом CFM и повышенным давлением на квадратный дюйм. Это семейство продуктов можно модернизировать с помощью Sound Shield, который обеспечивает снижение уровня шума до 25% дБ(А) и снижение уровня шума на 40% по сравнению с нашими стандартными предложениями.
Технические характеристики
| Тепловая защита | ДА |
| Рабочее напряжение | 110-120/220-240; 115-120/230-240 |
| Regulatory Approval | cURus / CE |
| Flow @ 50hz | 3.2 cfm ( 5.44 m3h ) |
| Flow @ 60hz | 3.8 cfm ( 6.46 m3h ) |
| Максимальное давление | 125 фунтов на кв. дюйм (8,62 бар) |
| Макс. Давление @ 50HZ | 125 PSI (8,62 бар) |
| MAX давление @ 60HZ | 125 PSI (8,62 BAR) | 125555SI (8,62 BAR) | 9015 9015 9015 9015 9015 9015 9015 9015 9015 9015 | 9015 | 5 | 9015 | 9015 | 0159 | . 9016 | . 9015 | . |
| Max Vacuum @ 60hz | 27.5 in-hg ( 931.26 mbar ) |
| Weight | 19.1 lbs ( 8.66 kg ) |
| Duty Cycle | 100% |
| Гарантия | 1 год |
