Правильное подключение водонагревательного бака: Подключение бойлера — схема правильного подключения бойлера к электросети

Подключение бойлера — схема правильного подключения бойлера к электросети

К сожалению, даже в наше время для многих регионов России централизованное горячее водоснабжение остается несбыточной мечтой. Прекрасной альтернативой в такой ситуации становится покупка водонагревателя или бойлера.

Виды водонагревателей

В настоящее время в магазинах представлен огромный выбор водонагревателей. Вы можете найти как газовые, так и электрические нагреватели. Все бойлеры различают по типу нагрева:

• накопительный
• проточный

В проточных нагревателях вода греется с помощью нагревательных элементов – ТЭНов. В накопительных бойлерах вода сначала набирается в бак, а потом греется. Основные различия электрических бойлеров заключаются в принципе работы и количестве потребляемой энергии. Выбор того или иного прибора зависит от ваших потребностей.

Самостоятельное подключение бойлера

Установку и подключение электрического бойлера вы можете осуществить самостоятельно.

Сначала нужно определиться с местом, куда вы установите водонагреватель. Правильное подключение к электросети обеспечит бесперебойную и безопасную работу бойлера. Удобнее Проще всего установить водонагреватель в ванной комнате, чтобы было проще подключить его к системе водоснабжения. Если вы приобрели накопительный водонагреватель, убедитесь в том, что стена, на которую вы его устанавливаете, способна выдержать такой вес. Межкомнатные стены и гипсокартонные перегородки не рассчитаны на максимальный вес бойлера. Разместите водонагреватель как можно ближе к трубам водоснабжения.

Как подключить бойлер к электросети и водопроводу правильно

Так как водонагреватель двухконтурного типа имеет довольно большую мощность, специалисты рекомендуют подключить его непосредственно к распределительному щитку. Правильное подключение к электросети предполагает соблюдение некоторых правил:

• для предотвращения перегрузок установите автоматический двухполюсный выключатель
• убедитесь, что расстояние от водонагревателя до электрической розетки составляет более 0,5 метра
• для максимально безопасной работы бойлера установите устройство защитного отключения или УЗО
• внимательно отнеситесь к заземлению бойлера
• выбирайте диаметр сечения проводника в соответствии с мощностью бойлера и предполагаемых нагрузок
• внимательно следите за тем, чтобы проводка не соприкасалась с водонагревателем и любыми металлизированными приборами

При подключении к водопроводу вы можете использовать стальные, металлопластиковые и полипропиленовые трубы. Схема подключения бойлера для любого вида труб имеет схожий набор действий.

Для того чтобы правильно монтировать бойлер, вам понадобится определенный набор инструментов: рулетка, пассатижи, разводной и гаечный ключи, отвертка, запорные краны, тройники, материалы для изоляции, соединительные шланги в количестве 2 шт.

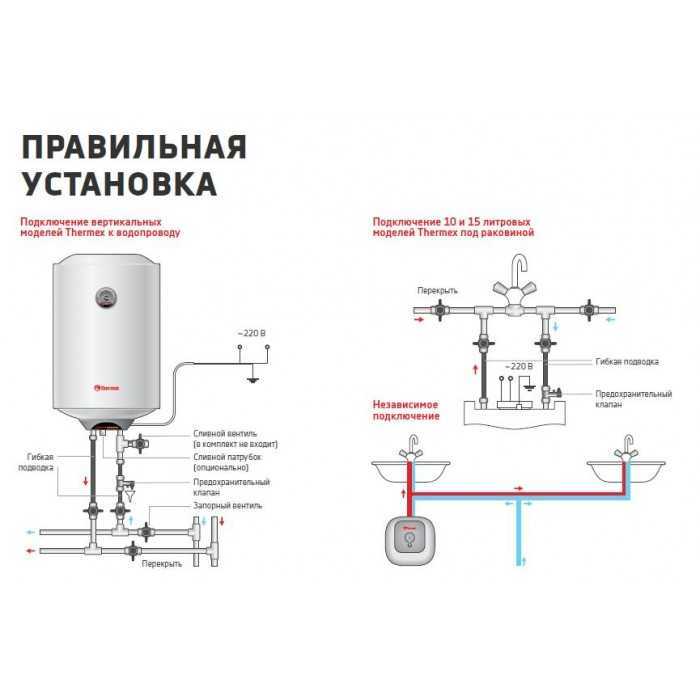

Схема подключения бойлера

Любой двухконтурный накопительный водонагреватель имеет следующие составляющие:

• ТЭН, который греет воду
• бак
• термостат
• системы подвода и отвода воды

Заранее выясните, какая у вас система подачи воды. Если тройниковая разводка, то соответственно подача происходит от сантехнического тройника. Также существует коллекторная схема подачи, которая предполагает проход воды через холодную линию трубопровода.

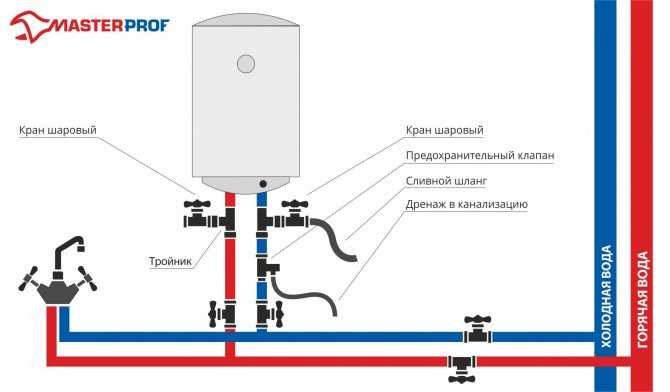

Как подключить бойлер накопительного типа к водопроводу

В первую очередь установите запорные краны, которые предотвратят поступление воды. Над запорным краном устанавливаются очистительные системы. Использование фильтров убережет ваш водонагреватель от образования накипи и значительно увеличит срок его эксплуатации. Многие современные водонагреватели имеют встроенный отвод для выхода воды. Если вы приобрели прибор, не имеющий водоотвод, его придется установить самостоятельно. Вода в бойлере сливается под давлением. Для поддержания постоянного уровня давления устанавливается шаровой кран со стороны горячей воды водопровода. Если такой кран уже был установлен на водонагревателе ранее, то дополнительный ставить не нужно.

По своему усмотрению вы можете установить редуктор давления. Это устройство обеспечит дополнительную безопасность, если вода подается под сильным напором. Монтируется редуктор давления после установки водяного фильтра.

Как правильно запустить водонагреватель после проведения монтажных работ

После монтажа труб и установки систем безопасности можно пробовать запустить водонагреватель. Для этого нужно выполнить ряд действий:

• перекройте поступление воды по соответствующей линии водопровода
• обеспечьте подачу воды в бойлер
• после заполнения бака включите прибор в электросеть

Если нагретая вода начнет попадать в водопровод, значит все вышеописанные действия выполнены верно.

монтаж к водопроводу, варианты в частном доме и квартире

Важнейшим условием комфорта в 21 веке считается постоянное и бесперебойное горячее водоснабжение. Подключение бойлера в квартире, загородном доме или на даче позволяет решить проблему. Устройства различаются по конструкции и назначению, поэтому важно правильно выбрать нагреватель. Советы по монтажу помогут всё сделать своими руками.

Содержание

1. Общая информация
2. Выбор по типу питания
3. Возможные варианты конструкций
4. Косвенный или прямой нагрев
5. Схемы подключения
6. Выбор места и крепление
7. Подключение труб
8. Подключение к электросети
9. Заземление

Правильная установка бойлера является гарантией безопасного использования агрегата

Бойлер, согласно научно-техническому словарю — устройство, для подогрева воды ниже температуры кипения.

В домашних условиях в качестве энергоносителей, за счёт которых происходит нагрев, выступают природный или сжиженный газ, электричество.

Устройства автоматики поддерживают температуру воды в заданном диапазоне. Участие человека в процессе минимально.

Выделяют конструкции накопительные и проточные, прямого и косвенного нагрева. Существуют модели для настенного или напольного размещения.

Устройства просты в эксплуатации, но надо установить бойлер правильно, – от этого зависит работоспособность аппарата и безопасность пользователя.

Выбор по типу питания

Установку газовых бойлеров проводят лицензированные фирмы

Основными видами энергоносителей для домашних устройств подогрева воды являются электричество и газ из централизованной магистрали. В некоторых случаях используют сжиженный газ в баллонах.

Чтобы верно принять решение по выбору типа бойлера, оценивают:

• наличие в доме газопровода или стоимость нового подключения к сетям газоснабжения;
• пригодность системы вентиляции для работы газового устройства, возможность организовать отвод продуктов горения через строительные конструкции за пределы жилища;
• разрешённую мощность электропотребления в квартире или домовладении;
• состояние вводного кабеля и электросети внутри жилища.

Если газ уже подключен, подают заявку на изменение проекта с просьбой разрешить установку дополнительного устройства. Процесс небыстрый и затратный.

Газовое оборудование при неправильном монтаже бойлера и его эксплуатации становится причиной взрывов и пожаров. Метан смертельно опасен при вдыхании. Все работы должны выполнять лицензированные организации или предприниматели.

Современные проточные газонагревательные колонки требуют отверстия в стене или потолке для вывода коаксиальной трубы за пределы строения. Установить газовую колонку в современной квартире не представляется возможным в связи с конструкцией вентиляционных шахт.

Водонагреватели от баллонного газа автономны, но требуют специальных знаний по перенастройке оборудования с природного газа на сжиженный. Это под силу сделать только специалистам.

Схема установки электрического бойлера с заземлением. Учитывается состояние проводки

Установка электроводонагревателей не требует согласования со снабжающей организацией, но есть важные ограничения:

• номинал вводного автомата;
• состояние проводки;
• наличие заземления или техническая возможность изготовить его самостоятельно.

Мощные проточные электронагреватели потребляют до 7 кВт. Для питания вводной автомат и проводка должны выдерживать ток до 30 А.

В дачных обществах со старыми электросетями подключить и обеспечить безаварийную работу таких моделей невозможно. Меньшие по мощности приборы позволяют нагревать воду, количество которой достаточно только для мытья посуды и принятия душа — набрать ванную займёт слишком длительное время.

В условиях некачественного электроснабжения выбирают накопительные изделия, которые нагреваются постепенно.

Накопительные бойлеры прямого нагрева непригодны для подготовки питьевой воды. Промыть бак до необходимого состояния невозможно, поэтому остатки воды могут содержать болезнетворные бактерии.

Возможные варианты конструкций

На семью из 3 человек достаточно бойлера объемом 100 л

Выбор нагревателя зависит от поставленных задач. Накопительный электрокотел представляет собой ёмкость с водой, температура которой поддерживается в заданном диапазоне.  В зависимости от объёма необходимой жидкости выбирают котел, который вмещает от 5 до 300 литров воды.

Небольшие нагреватели компактны, не занимают много места, их можно повесить на стену. Изделия способны подготовить небольшое количество воды для мытья посуды, умывания, быстрого принятия душа одним человеком. Устройства подходят для дач или квартир для резервного горячего водоснабжения в период профилактических отключений в городах.

Семье из трёх человек для утренних/вечерних гигиенических процедур может понадобиться ёмкость до 50 – 100 литров.

Возможности проточных нагревателей напрямую зависят от мощности. Бытового бойлера до 1,5 кВт достаточно для мытья посуды и принятия тёплого душа. Если потребности больше, прибор приобретают мощнее.

Косвенный или прямой нагрев

Схема работы бойлера косвенного нагрева

Способ нагрева воды бывает прямым и косвенным. Примерами устройств прямого нагрева служат газовая колонка или проточный водонагреватель.  Принцип работы прост — горящий газ воздействует на теплообменник, по которому протекает вода. В электрических нагревателях прямого нагрева вода обтекает горячий нагревательный элемент.

В бойлерах косвенного нагрева существует промежуточное звено. Преимущество таких изделий — быстрый нагрев воды для раздачи по потребителям. Как недостаток отмечают большую мощность приборов.

Схема работы:

• газ/электрический ток нагревают теплоноситель в накопительной ёмкости;
• внутри проходит теплообменная трубка, содержимое которой нагревается от теплоносителя.
• устройства сами нагревательных элементов не имеют.

Схемы подключения

Установка бойлера по силам любому человеку, владеющему минимальными навыками работы с бытовым инструментом. Рассмотреть все тонкости лучше на примере монтажа настенного накопительного электрического нагревателя. Проточный вид монтируют аналогично.

Условно все этапы делят на общестроительные, сантехнические и электромонтажные работы.

Выбор места и крепление

Установка дополнительной опоры на гипсокартонной стене

Большинство производителей рекомендуют 4-х кратный запас крепежа по нагрузке. Если аппарат, наполненный водой, весит 10 кг, анкера или болты должны выдерживать нагрузку в 40 кг.

В комплекте изделий всегда есть детали для монтажа.

На капитальные стены бойлер навешивают, используя штатные крепления. Перегородки из дерева и пустотелого кирпича сверлят насквозь. Чтобы закрепить кронштейн применяют шпильки с резьбой или болты подходящей длины и диаметра. В стенах из гипсокартона монтируют дополнительные опоры. Хорошим вариантом может стать установка водонагревателя на кухне или в туалете, если санузел раздельный.

ГОСТ Р 50571.11-96 Допускает установку водонагревателя непосредственно над ванной, если соблюдены все условия по электробезопасности. Но лучше расположить электроприбор за пределами зоны — на противоположной или смежной стенах. Так проще выполнить требования к электропроводке.

Подключение труб

Рекомендуется установить группу безопасности для избежания последствий гидроудара

В нижней части у настенного и сбоку у напольного бойлера находятся штуцеры для подключения холодной воды (обозначен синим цветом) и отвода (красный). Путать при подключении их нельзя.

В населённых пунктах водоснабжение может быть организовано с разным качеством, поэтому нередки гидроудары и резкие скачки давления в водопроводной магистрали.

Существует два способа подключения:

• с установкой группы безопасности;
• без специальных защитных устройств.

Второй вариант применяют, если защита встроена в водонагреватель или технические характеристики аппаратуры позволяют работать под повышенным давлением.

Стоимость устройств безопасности невелика по сравнению с ценой бойлера, если потребуется замена ввиду разрушения. Лучше установить ГБ — это не сильно увеличит смету.

Схема применяется, если бойлер служит резервным источником воды на случай отключения горячего водоснабжения. Если дом не подведено ГВС, обозначенная  красным цветом труба исключается.

Предохранительный клапан FAR сбрасывает давление при перегреве воды

Алгоритм работы после установки нагревателя на стену:

• В трубы холодной и горячей воды после отсекающих вентилей (1) врезаются тройники, к которым будет подключаться бойлер.
• В населенных пунктах с перепадами давления в магистральных водопроводах в трубу подачи холодной воды желательно установить редуктор (2).
• От тройников выполняют отводы необходимой длины и конфигурации.
• Вентили водонагревателя нужны для снятия устройства в случае аварии или для его отключения в то время, когда ГВС функционирует.
• После вентиля холодной воды устанавливают обратный клапан (4). Его назначение – не допустить слива воды из накопительной ёмкости в магистраль, если холодное водоснабжение отключено.
• Вентиль для слива воды желательно установить для бойлеров большой вместимости. Если понадобится опустошить, через штуцер обратного клапана процесс слива займёт много времени.
• В последнюю очередь подключают нагреватель. Рекомендуется использовать быстроразъёмное соединение с накидной гайкой (американку) на случай снятия аппарата.
• Последний этап — заполнение нагревателя водой и проверка соединений. Течи в резьбовых соединениях устраняют.

Схема подключения с группой безопасности похожа на предыдущую, но после обратного клапана дополнительно устанавливают FAR — предохранительный клапан на 6 бар. От него через компрессионный фитинг в канализацию отводят металлопластиковую трубу.

При чрезмерном нагреве воды повышается давление в накопителе, FAR сбрасывает избыток, уменьшив тем самым давление.

Перекрывая вентили, устанавливают режим работы бойлера. Когда горячая вода подаётся из централизованной сети, перекрывают шаровые краны (3). Тем самым бойлер исключается из схемы.

Когда централизованное ГВС отключено, перекрывают входной кран на «горячей» трубе (1) и открывают отсекающие вентили бойлера (3). В этом случае холодная вода поступает в электронагреватель, а после открытия крана на умывальнике, мойке или в ванне поступает к потребителю. Та же схема используется, если в квартире или частном доме сети ГВС нет.

Подключение к электросети

Запрещается подключать бойлер к общей электросети

Бойлеры любой мощности не включают в общую розетку — для них нужно провести отдельную трёхпроводную линию электропитания.

Вместо розетки с вилкой используют подключение через автоматический двухполюсный выключатель. Аппарат одновременно разрывает линию фазного и нулевого провода. Это нужно в целях защиты от поражения электрическим током.

Линия питания бойлера должна быть оборудована устройством защитного отключения или автоматом дифференциального тока. Минимальное расстояние от ванны до устройств коммутации 60 см.

Устройства схожи по конструкции и выполняемым защитным функциям.

Устройство защитного отключения сравнивает токи, протекающие по фазному и нулевому проводнику. В рабочем режиме они должны быть равны. При появлении утечек на землю, например, через тело человека, токи станут отличаться, защитный аппарат в течение долей секунды отключит бойлер от сети. Дифференциальный автомат помимо защиты от электрических ударов выключит нагрузку при коротком замыкании.

Аппараты выбирают с показателем дифтока 30 мА, это гарантирует защиту от поражения электротоком.

Для подключения выбирают кабель (не провод) соответствующего мощности бойлера сечения. Минимально допустимые значения производитель нагревателей всегда указывает в паспорте.

Электрические водонагреватели обязательно должны быть подключены к заземлению. Для этого предусмотрена клемма на корпусе.

Когда в доме двухпроводная сеть, к бойлеру от щитка проводят отдельный провод с тремя проводниками. Расключение осуществляют в электрическом щитке на площадке.

Для работ в распределительном этажном щитке обязательно обращаются в управляющую компанию. Работы должен провести электротехнический персонал с соответствующей группой допуска.

Заземление

Схема заземления в частном доме для электрического бойлера

На интернет-ресурсах можно встретить «альтернативные» схемы заземления бойлеров.  Ни в коем случае нельзя допустить смертельно опасных ошибок:

1. Подключать третий (нулевой) провод из розетки к водопроводному стояку или батареям. Если на корпус попадает фаза, опасное напряжение поступит на стояк — соседи, включившие воду, попадут под электрический разряд. Не действует способ, если трубы пластиковые.
2. Объединять нулевой и заземляющий проводники в розетке.
3. Подключать несколько приборов к заземлению последовательно.
4. Соединять нескольких проводников заземления на одну клемму шины.

Самостоятельная установка бойлера в доме или квартире не сложна технически и безопасна при соблюдении нормативных требований. В этом случае бойлер прослужит долго и без поломок.

Соединения проводки для электрического водонагревателя

» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях

» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Что такое проводные соединения для водонагревателя? Электрические соединения для электрического водонагревателя на 50 галлонов 240 вольт.

Видео по электрике №1 Автоматический переключатель резерва генератора и подпанель электрической цепи Проверьте мой канал на YouTube и подпишитесь на мои видео » Спроси у электрика « ПРИМЕЧАНИЕ. Список всех моих полезных видео Отображается в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!

Электрический водонагреватель
Электрика Вопрос: Как подключить водонагреватель на 50 галлонов?

Я подключаю электрический водонагреватель к электрической распределительной коробке. У меня есть водонагреватель A. O. Smith 50 Gal с красным и черным проводом. Электрическая распределительная коробка имеет красный, черный, белый и заземление. Пожалуйста, дайте совет.

История: Перри, разнорабочий из Эль-Миража, Аризона.
Дополнительные комментарии: Отлично.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Перри.

Как подключить водонагреватель

Уровень квалификации: от среднего до продвинутого. Этот электрический проект лучше всего выполняется лицензированным электриком.
Необходимые инструменты: Сумка для электриков, ручные инструменты и тестер напряжения.
Расчетное время: Зависит от личного опыта и умения работать с инструментами и доступом к проводке.
Меры предосторожности: Определите контур водонагревателя, выключите его и затем пометьте его примечанием, прежде чем выполнять какую-либо проводку.
Специальные материалы: разъемы для проводов подходящего размера и заглушка.

Электрические соединения водонагревателя на 50 галлонов

• Определите цепь водонагревателя и убедитесь, что он выключен.
• Если входящая электрическая цепь имеет черный, красный, белый и заземляющий провода, то белый или нейтральный провод закрыт и не подключен, если только для вашего водонагревателя не требуется отдельный нейтральный провод.
• Неизолированный заземляющий провод входной цепи сгибается в форме крюка по часовой стрелке, помещается под зеленый винт заземления и плотно закрепляется. Этот винт расположен внутри распределительной коробки водонагревателя, или водонагреватель может иметь зеленый провод заземления, который можно использовать.
• Типичный водонагреватель на 240 вольт имеет красный и черный провод, расположенный в распределительной коробке в верхней части водонагревателя.
• Провода входной цепи и провода водонагревателя обычно черного и красного цвета и сращиваются или соединяются вместе, цвет в цвет, с помощью красных или серых гаек.
• Если проводка входящей электрической цепи не имеет отдельного красного провода, то белый провод может быть использован как вторая цепь 120 вольт 2-х полюсной цепи 240 вольт и должен быть обозначен черной или красной обмоткой изолентой перманентного маркера. Если вы не уверены в входной цепи, ее должен проверить электрик с помощью тестера напряжения.

Подробнее об электропроводке

Все об электрических распределительных коробках
Электрический код количества проводов в распределительных коробках

Как проложить электрические провода в доме

Для получения дополнительной информации о электрической схеме на 220 В
Схема подключения на 220 В 7 Разнорабочий
Электрика своими руками

Не пропустите следующие ресурсы: Видеоинструкции

Видео по электромонтажу

Следующее также может быть вам полезно:

Видео по электрике #2 Как подключить розетку GFCI без провода заземления Проверьте мой канал на YouTube и подпишитесь на мои видео » Спроси у электрика « ПРИМЕЧАНИЕ. Список всех моих полезных видео Отображается в конце этого видео Продолжайте смотреть, чтобы я мог помочь вам подключить его правильно!

Руководство Дэйва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Разнорабочий, разнорабочие и электрики Включает в себя: Проводные выходы GFCI Электрические схемы для подключения дома 120 Вольт и 240 вольт. 3-жильный и 4-жильный кабель сушилки и выход для сушилки Поиск и устранение неисправностей и ремонт электропроводки Методы прокладки проводки для модернизации электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»> Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасной зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»>

Как подключить водонагреватель: Полное руководство

В этом пошаговом руководстве вы узнаете, насколько прост этот процесс, и узнаете, как подключить водонагреватель.

Поэтому нет необходимости нести дополнительные расходы на то, что может превратиться в захватывающий проект «сделай сам».

Нужно нанять сантехника?

Получите бесплатную онлайн-оценку от лучших специалистов по обслуживанию на дому в вашем регионе.

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что бесплатно для вас мы можем получать небольшую комиссию за совершенные покупки.

После установки новый нагреватель может прослужить вам до десяти лет без необходимости замены. Теперь подготовьтесь и освойте этот процесс, прежде чем начать.

Содержание

Пошаговое руководство по подключению водонагревателя

Непосредственно перед тем, как приступить к работе со всей необходимой проводкой, вы должны собрать все необходимые инструменты и оборудование для работы. Это неотъемлемая часть этого процесса, поскольку отсутствие одного компонента может заставить вас начать все сначала.

Прежде чем купить водонагреватель, узнайте, какой из них отвечает всем вашим потребностям. Только купив правильный нагреватель, вы сможете получить полное обслуживание. Вы можете проверить в Интернете различные руководства по лучшим домашним водонагревателям, чтобы купить и выбрать тот, который отвечает всем вашим потребностям.

После того, как вы закончите, нужно избавиться от старого обогревателя, чтобы освободить место для нового. Если вы не удалите старый, то вы не завершите процесс. Есть несколько инструментов, которые вам понадобятся, прежде чем заменить старый обогреватель на новый. К ним относятся:

• Отвертка
• Ключ
• Труборез
• Диэлектрические соединители
• Тестеры напряжения
• Гибкие шланги
• Наждачная бумага

С помощью этих инструментов теперь вы можете узнать, как подключить водонагреватель (см. также «Размеры водонагревателя: поиск подходящего водонагревателя для ограниченного пространства») в вашем доме, не нуждаясь в профессиональной помощи. Ниже приведены некоторые шаги, которые вы будете выполнять:

1.

Отключите водонагреватель от источника электроэнергии

Перед тем, как начать возиться со старым нагревателем, убедитесь, что на него не подается электрический ток, чтобы вас не ударило током. Это важный шаг, который может привести к неприятным последствиям, если его игнорировать.

Не слушайте всех этих мастеров-самоучек, которые работают с водонагревателем, не отключив его автоматическим выключателем (см. также «Какого размера выключатель нужен водонагревателю?»). Безопасность прежде всего должна быть политикой на каждом этапе, когда вы решите подключить электрический обогреватель.

Проверьте с помощью тестера, есть ли напряжение на нагревателе после отключения электричества. Было бы лучше, если бы вы сделали это до того, как коснетесь каких-либо проводов на старом нагревателе.

2. Слейте всю горячую воду

Слейте горячую воду из крана, открыв его и дав ей стечь. Вода должна стекать до тех пор, пока не станет холодной. На этом этапе вы опорожняете бак для горячей воды, не рискуя при этом собой.

Помните, что вода в баке обжигающе горячая, и безопасность должна быть правилом, которому вы следуете в этом проекте «Сделай сам». После того, как почувствуете холодную воду, перекройте ее подачу в бак. В основном клапан подачи находится в верхней части бака горячей воды.

После этого слейте всю холодную воду из бака и оставьте его пустым. В целях безопасности подсоедините шланг к сливному клапану и дайте воде стечь во внешнюю ванну. Кроме того, откройте клапан горячей воды (см. также «Как открутить заржавевший водяной клапан»), помогите слить воду из бака и ускорьте процесс.

3. Отсоедините всю проводку от старого водонагревателя

Третий этап подключения водонагревателя – отсоединение всей электропроводки, которая соединяется с верхней частью бака для горячей воды. Отсоединение проводов гарантирует, что вы сможете безопасно снять старый нагреватель и проверить, нет ли проводов, которые требуют срочной замены.

Снова проверьте с помощью тестера наличие электропитания на нагревателе. Ни в коем случае нельзя включать автоматический выключатель при отсоединении проводов? Кроме того, проверьте все кабели на наличие каких-либо признаков или утечки тока, даже когда выключатель выключен.

Кроме того, маркируйте все провода по мере их отсоединения, чтобы облегчить себе работу. Не заморачивайтесь, пытаясь понять, какой провод идет для установки нового нагревателя. Маркировка — это простой способ сделать это, и вы даже можете сфотографировать проводку, прежде чем начнете отсоединять.

4. Отсоедините всю систему трубопроводов

Перед отсоединением проверьте систему трубопроводов бака горячей воды. Это важный шаг в том, как подключить водонагреватель. Если какие-либо из используемых труб сделаны из меди, возможно, вам придется их отрезать. В противном случае другие материалы удобнее отсоединять от бака.

С помощью гаечного ключа отсоедините трубы, подсоединенные к баку, и проверьте, не нуждаются ли они в замене. Если все в хорошем состоянии, вы можете сэкономить на расходах и повторно использовать их при установке нового водонагревателя.

5. Установите новый бак для горячей воды

После отсоединения проводов и труб можно безопасно снять старый водонагреватель. На этом этапе вы можете проверить, что еще требует замены во всей системе, прежде чем устанавливать новый водонагреватель (см. термостат).

Поскольку водонагреватель громоздкий, используйте тачку или другое передвижное оборудование, чтобы убрать его с места. Если слишком тяжело, вы можете попросить о помощи, чтобы не повредить себя в процессе выполнения этого в одиночку.

После этого проверьте место, где стоял бак, и очистите от скопившейся пыли. Кроме того, сделайте любой общий ремонт в комнате, затем приступайте к замене на новый резервуар. Убедитесь, что вы выбрали правильный бак, проверив, подходят ли провода и трубы так же, как на старом баке. Если они этого не сделают, вам, возможно, придется еще немного поработать, прежде чем подключать новый водонагреватель.

У вас есть возможность построить новый водонагреватель на платформе для более удобной установки. Используйте строительные блоки, которые более эффективны, доступны по цене и просты в установке дома. Как только платформа будет на месте, работайте над установкой на нее нового резервуара.

При строительстве платформы учитывайте высоту резервуара и размещение проводки. Кроме того, трубопровод является важной частью, чтобы помнить.

6. Отшлифуйте медные трубы

На этом этапе помните, какой тип труб старый водонагреватель должен был правильно подготовить. Все медные трубы требуют шлифовки, прежде чем вы сможете использовать их на новом резервуаре. Отшлифуйте трубы, насколько это возможно, до блеска.

7. Провод в новом водонагревателе

Теперь новый бак для горячей воды установлен. Далее о том, как подключить водонагреватель в домашних условиях. Помните, что процесс прост и не требует дополнительных затрат на консультацию профессионала. Соблюдайте меры безопасности и следуйте этому руководству для достижения положительных результатов.

На новом водонагревателе получите доступ к проводке, сняв кожух распределительной коробки. Вы заметите зеленый винт заземления на нагревателе, к которому вам нужно прикрепить заземляющий провод в качестве первого шага в проводке.

Доступ к проводке бака осуществляется путем снятия распределительной коробки и удаления всех проводов, окрашенных в черный и белый цвета. После этого проверьте, не видите ли вы пробоину на верхней части бака. Как только вы зафиксируете на нем взгляд, продолжайте ломать его, используя отвертку, чтобы удерживать его на месте. Вы можете разрезать его плоскогубцами.

Было бы неплохо, если бы у вас были разъемы для проводов, которые вы используете для подключения остальных проводов. Лучше всего выполнить эту часть, скрутив и получив доступ к другим кабелям. Вспомните, какими были связи, читая этикетки или проверяя фотографии, которые вы сделали.

В этот момент оживает важность создания этих фотографий. После этого можно заделывать распределительную коробку. Тем не менее, не забудьте правильно подключить все провода, прежде чем закрывать распределительную коробку. Невыполнение этого требования может привести к тому, что нагреватель не будет работать должным образом или вообще не будет работать.

8. Подсоедините все трубы к новому водонагревателю

После того, как вы освоили подключение водонагревателя, пришло время снова подсоединить все трубы. Водонагревателям требуются трубы для горячей и холодной воды, которые вы должны снова подсоединить на этом этапе, чтобы они работали правильно.

Проверьте все впускные отверстия и подсоедините их соответствующим образом. Например, вход холодной воды должен быть присоединен только к трубе подачи холодной воды. То же самое делается с трубами горячего водоснабжения. На этом этапе вам нужна особая осторожность, чтобы не смешать их.

Кроме того, проверьте трубопровод старого водонагревателя (см. также «Утилизация водонагревателя — Как избавиться от старого водонагревателя») и используйте его на новом баке. Если у старого были медные пироги, сделайте то же самое на новом, который вы устанавливаете. Предыдущий трубопровод является важным руководством по тому, что лучше всего использовать с новым нагревателем, если он будет служить вам долго и хорошо.

Кроме того, приобретите шланги (см. также «Лучший шланг для водонагревателя: найдите лучший соединитель»), которые известны своей гибкостью и позволяют прикреплять ниппели нагревателя к водопроводу. Гибкие шланги полезны и служат вам хорошо. Кроме того, их легко заменить и они экономичны. Возьмите немного сантехнической ленты, чтобы выровнять резьбу труб, прежде чем прикреплять шланги.

После завершения присоединения проверьте свою работу, прежде чем переходить к следующему шагу. Единственный способ проверить правильность прокладки труб — это включить воду и проверить, нет ли утечек. Если вы обнаружите области, в которых есть утечки, сначала займитесь ими, прежде чем двигаться дальше.

После того, как вы устраните все утечки, дайте воде течь, пока она не заполнит бак.

9. Установка клапана сброса температуры и давления

На данный момент подключение водонагревателя уже не кажется таким сложным. Вы до сих пор, и теперь вы находитесь в последних шагах. Вот еще один важный шаг, связанный с выпускной трубой.

Возьмите выпускную трубу и установите ее на новый водонагреватель (см. также «Как установить водонагреватель»), убедившись, что ее конец не находится слишком высоко от пола. Около 5 дюймов от дна — правильное измерение. Трубка/клапан температуры и давления является важной частью всех водонагревателей и помогает гарантировать их долговечность.

Правильно установив обогреватель, вы будете уверены, что использовать обогреватель, подключенный к электричеству, безопасно. Давление в баке с горячей водой может возрасти до опасного уровня и требует немедленного сброса, иначе он взорвется. Именно здесь клапан пригодится, чтобы помочь рассеять давление, которое накапливается внутри нового резервуара.

Убедитесь, что полученный вами клапан подходит для вашего водонагревателя. Чтобы быть в безопасности, покупайте оба у одного и того же продавца. Руководства, которые поставляются с обоими, помогут пролить свет на то, совместимы они или нет.

После того, как вы подберете подходящую трубу/клапан для вашего нового водонагревателя, ввинтите его в бак, чтобы измерить расстояние до пола. Помните, что для правильной работы он должен иметь правильную высоту от пола.

При измерении можно отрезать примерно 4 фута от клапана, чтобы получить правильные размеры. Затем вы можете снять клапаны температуры и давления и заклеить все резьбы сантехнической лентой для дополнительной предосторожности. Сантехническая лента снижает скорость коррозии между двумя металлами.

После этого замените клапан на резервуаре и с помощью гаечного ключа закрепите его на месте, чтобы не было утечек. Кроме того, клапан имеет открытый конец, который всегда должен быть обращен вниз в этой точке. Поскольку теперь труба имеет правильную длину, вы можете прикрутить переходник и убедиться, что резьба закрыта сантехнической лентой.

10. Включите питание

Как только вы подошли к концу проекта, пришло время проверить всю систему отопления. Это поможет вам узнать, научились ли вы подключать водонагреватель или нет. На этом этапе решающее значение имеет электроснабжение нового водонагревателя.

Водонагреватели весьма специфичны и требуют цепи, рассчитанной на напряжение 220 В. Кроме того, вам понадобится кабель 10/2 для цепи и автоматический выключатель на 30 ампер. Все это должно присутствовать, чтобы этот шаг прошел гладко, а нагреватель имел достаточное электропитание.

После заполнения бака горячей воды включите электропитание на автоматическом выключателе и посмотрите, что произойдет дальше. Обращайте внимание на дым или звуки, которые могут указывать на низкий уровень проводки, требующий немедленного вмешательства.

Никогда не включайте водонагреватель, если бак не заполнен водой. В качестве меры предосторожности бак должен быть заполнен водой, иначе вы рискуете получить сухой пожар на этом важном этапе.

Если вода нагревается и вроде все хорошо, значит, вы успешно установили водонагреватель. Если нет, выключите автоматический выключатель и проверьте проводку.

Найм профессионала или самодельщика

С помощью этого руководства вы узнаете, как самостоятельно подключить водонагреватель.

Тем не менее, для некоторых это может показаться обременительным занятием, и они предпочитают нанимать профессионала. Проект «сделай сам» требует достаточно времени и немного знаний о проводке.

Если у вас есть время, то вы можете выбрать DIY. Если нет, не торопитесь с работой. Лучше нанять профессионала и правильно установить сердце. Тем не менее, научиться выполнять весь процесс в одиночку — это отличный способ повысить уверенность в себе и освоить некоторые новые навыки дома.

Часто задаваемые вопросы

Можно ли подключить водонагреватель наоборот?

Да, можно получить с минимальными эффектами. Если нагреватель 220 В имеет красный и черный провод, его можно подключить в обратном направлении. Насколько это возможно, вы должны убедиться, что вы правильно подключили водонагреватель, чтобы избежать проблем с полярностью воды.
