Увлажнитель воздуха vitek airo2 ремонт: Инструкция по ремонту ультразвукового увлажнителя воздуха Vitek Airo2 своими руками с помощью вентилятора улитки

Инструкция по ремонту ультразвукового увлажнителя воздуха Vitek Airo2 своими руками с помощью вентилятора улитки

Всем привет! Короткий миниобзор вентилятора — улитки, который был куплен для ремонта увлажнителя воздуха. Собственно, особо рассказывать тут нечего, будет несколько фото и небольшой рассказ, как я ремонтировал увлажнитель.

Увлажнитель был куплен в оффлайне и проработал несколько лет.

В последнее время был сильно шумный, что раздражает особенно по ночам. Потом в один момент наступила тишина — и холодный «пар» перестал поступать из «шахты». Сразу было предположено, что проблема в вентиляторе, ибо все симптомы его постепенного умирания были «на лицо». Что бы подтвердить диагноз вентилятор был извлечен из недр прибора (для этого необходима крестообразная отвертка). На корпусе имеется наклейка, которая сообщает, что питание у вентилятора постоянным напряжением (DC), 12V и потребляемый ток 0.15A.

С лабораторного блока питания было подано 12 вольт на контакты вентилятора, ротор дергался в момент подачи напряжения, но не крутился. Была произведена разборка, чистка, смазывание оси, обратная сборка, но вентилятор по-прежнему не подавал признаков жизни. Значит нужно этот вентилятор заменить.

После непродолжительного поиска была найдена на Али приблизительно адекватная замена, по напряжению и размерам. Точное соответствие размеров имеет важное значение. У меня был примерно такой же, но чуть меньший вентилятор- улитка, так же на 12V, я попробовал поставить его. На фото вентилятор — улитка меньшего размера.

«Пар» пошел, но из-за несоответствия размеров давление воздуха в «шахте» было значительно ниже (поскольку оставались щели из-за несоответствия размеров) и «пар» оседал каплями на поверхности увлажнителя. И через полчаса уже обнаруживалась лужа под прибором. Потому пришлось подобрать и купить новый, совпадающий по размерам и ждать его доставку.

Скрин заказа под спойлером:

Скрин заказа

Расскажу вкратце устройство и принцип работы ультразвукового увлажнителя:
Современный ультразвуковой увлажнитель воздуха состоит из емкости, в которой и находится основной запас воды, и основания прибора, с расположенным в нем излучателем. В основной емкости запаса воды установлен клапан-дозатор, который служит для поддержания нужного уровня воды в отсеке с излучателем, не допуская переизбытка. Кроме того, в увлажнителе установлен вентилятор для выдува распыленной ультразвуковым элементом воды.

Практически в каждом современном увлажнителе воздуха есть электронное управление, и гигростат, для точного измерения уровня влажности. Многие производители оснащают свои устройства ионизаторами, различной системой фильтрации и множеством дополнительных программ, для более комфортного использования устройства.
Основным узлом прибора является излучатель. Он выглядит в виде шайбы из пьезокерамической керамики, с выведенными посеребренными электродами.



При подаче на него переменного тока, этот элемент начинает вибрировать с ультразвуковой частотой. При достижении определенной мощности, скорость колебания возрастает до такой степени, что начинает разбивать поверхность воды на мельчайшие частички.
Вода, превращенная излучателем в аэрозоль в камере над ультразвуковым элементом, выдувается наружу установленным вентилятором. Водяной туман наполняет помещение и повышает уровень влажности воздуха до установленных пользователем пределов.
Гигрометр, установленный в приборе, покажет относительную влажность воздуха, а пользователь всегда имеет возможность прекратить выполнение устройством программы или увеличить мощность увлажнителя при недостаточной влажности.
После достижения устройством нужных значений влажности, он останавливается и находится в режиме ожидания. После понижения содержания влаги в воздухе помещения, прибор автоматически включается и цикл повторяется.

Многие спрашивают, вреден ли ультразвуковой увлажнитель воздуха. Ответить на этот вопрос однозначно нельзя, так как основная «болезнь» этих приборов – это наличие в воздухе, а потом и на предметах домашнего обихода белого налета. А белый налет является солями, находящимися в воде. При испарении «тумана» из воздуха, соли выпадают на пол и мебель, находящуюся в помещении.
Сам излучатель никакого вреда здоровью и самочувствию человека и домашних животных не приносит, но солевой осадок, вместе с потоками воздуха вдыхается в легкие. Здоровый человек этого даже не заметит, но астматик или человек страдающей некоторыми видами аллергии может почувствовать ухудшение самочувствия, вплоть до появления приступов.

Вот и приехал нужный мне вентилятор из Китая. Был упакован в пакет и обернут несколькими слоями «пупырки». Я подал на него 12 вольт напряжения с ЛабБП, потребляемый ток составил 0.1А. Не долго думая, я поставил улитку на место в прибор и подключил шлейф питания.

Вентилятор-улитка встал как «влитый», как будто прямо тут всегда и стоял…

Покажу так же блок питания в приборе. Как вы видите, выполнен не плохо, имеются входные фильтры, которые часто отсутствуют в недорогих китайских вариантах ИИП.

Ставим на место нижнюю крышку и завинчиваем все шурупы…

Включаем… Все работает хорошо, и самое главное абсолютно бесшумно…

Собственно на этом и закончу свой рассказ… Всем здоровья, добра и мира в душе!!!

Ультразвуковой увлажнитель воздуха «Vitek VT-1767BK», устройство, ремонт. — Радиомастер инфо

05.06.2020 от admin

 Рассказано о ремонте блока питания, ультразвукового генератора, вентилятора. Приведены схемы и пояснения.





Ультразвуковой увлажнитель воздуха «Vitek-VT1767» довольно распространенное в наше время устройство и вопросы его ремонта актуальны.

Коротко о самом увлажнителе:

Технические характеристики
Электропитание: 220-240 В ~ 50 Гц
Потребляемая мощность: 140 Вт (с учетом мощности подогревателя воды)

Емкость резервуара для воды: 5 л
Расход воды: 300 мл/ч
Площадь увлажнения: до 50 м

Устройство и расположение основных узлов и блоков:

Сверху ставится бак с водой, фильтром для воды и поплавком с магнитом, обеспечивающим работу датчика наличия воды.

Поступивший в ремонт ультразвуковой увлажнитель воздуха «Vitek VT-1767BK» был продиагностирован.

Неисправными оказались:

  1. Блок питания KV-3150. Должен вырабатывать напряжения +35В (ток до 1,5А) и +12В (ток до 1А). Новый стоит около 20$.

Собран на микросхеме SG6848 и полевом транзисторе 4NK60ZF. Основная часть схемы срисована с платы и показана ниже.

При ремонте заменены следующие детали:

Диодный мост – 4 диода 1N4007

ШИМ микросхема — SG6848

Полевой транзистор — STP4NK60ZF

Резистор R2 — 2Вт 0,5 Ом

Резисторы R13, R9, R14 SMD (или 0,125Вт) — 47 Ом, 470 Ом, 10 кОм

Предохранитель 2А 250В

Стоимость всех замененных деталей около 2$, т. е. в 10 раз дешевле покупки нового блока питания.

Подробно о ремонте этого блока питания смотрите здесь.

  1. Вторым неисправным узлом оказался нагнетательный вентилятор «Hongfei HB-7530L12»:

В нем обрыв обмоток и прокоррозирована плата управления. Новый стоит от 5$ до 15$. Обмотки и плата управления установлены от старого ненужного компьютерного кулера тип и электрические характеристики которого показаны ниже:

Подробнее о замене обмоток с магнитопроводом и платы управления нагнетательного вентилятора «Hongfei HB-7530L12» смотрите здесь.

  1. Третьим неисправным узлом в увлажнителе воздуха «Vitek VT-1767BK» оказался ультразвуковой генератор.

В нем пробит транзистор BU406. Транзистор выпаян, проверены остальные детали, очищен и осмотрен ультразвуковой излучатель AW1209, повреждений нет.

Прорисована схема генератора:

Установлен новый транзистор. Генератор заработал.

При проверке работы генератора нужно блокировать датчик наличия воды, иначе плата управления, замыкая левый контакт индуктивности L3 на корпус запирает транзистор. Вместо установки магнита на датчик воды можно не подключать шлейф платы управления и индикации увлажнителя. Долго держать включенным генератор нельзя. Без воды перегреется пьезокерамический излучатель и транзистор. Я кратковременно включал и осциллографом смотрел колебания прямо на контактах пьезоизлучателя.

После проверки работоспособности плата установлена на место. Оказалось, что при попадании воды на пьезоизлучатель генерация срывается. Добиться генерации подстроечным резистором в схеме генератора не удается. Подозрения на излучатель. Генератор собран по схеме емкостной трехточки. Работает на резонансной частоте пьезоизлучателя, это чуть больше 1 мГц. Основными элементами от которых зависит работа генератора является пьезоизлучатель и транзистор. Перед заменой пьезоизлучателя решил попробовать ставить другие транзисторы.

При установке транзистора КТ805БМ схема устойчиво заработала, как с водой так и без воды (база — эмиттер наоборот чем у BU406).

Подстроечным резистором VR1 выставлено смещение транзистора. При изменении интенсивности парообразования оно равно:

(измерения проводились на среднем выводе подстроечного резистора VR1 относительно общего провода схемы генератора)

малая интенсивность +2,06 В

средняя интенсивность + 2,43 В

максимальная интенсивность +2,88 В

При этом наглядно изменяется амплитуда синусоиды на самом пьезоизлучателе.

Рабочая температура транзистора не превышает 450С. Наблюдаемое «кипение» воды достаточно интенсивное:

Проверка работоспособности устройства в целом дала положительные результаты. У

льтразвуковой увлажнитель воздуха «Vitek VT-1767BK» работоспособен в полном объеме.

Интересны экономические показатели ремонта.

Если такой ремонт осуществлять заменой блоков, то:

Блок питания – 20$

Ультразвуковой генератор – 20$

Нагнетательный вентилятор – в среднем 10$

Итого 50$.

Новый увлажнитель около 90$. Детали, без учета стоимости работ, более половины стоимости нового изделия. Другими словами, блочный ремонт экономически нецелесообразен.

Стоимость покупных деталей по описанному в статье методу – около 3$. Вывод очевиден.

Материал статьи продублирован на видео:

отзывы, инструкция к панели управления

Содержание статьи:

  • Классификация товара
  • Сравнение выпускаемых моделей
  • Инструкция к пульту ДУ и кондиционерам Vitek
  • Коды ошибок кондиционеров Vitek
  • Отзывы покупателей

VITEK — один из самых популярных производителей бытовой техники и электроники. По статистике компания занимает лидирующие позиции на рынке по наличию продукции в домах жителей России. Новейшие технологии компании сочетаются с выгодной ценой и современным дизайном.

Классификация изделий

Кондиционеры VITEK представляют собой несколько настенных блоков, которые незначительно отличаются друг от друга по функциональности. Пожалуй, конкуренцию им могут составить разве что увлажнители внутри компании, которые борются с сухостью воздуха и немного охлаждают помещение, делая его более комфортным для проживания.

Настенные сплит-системы Vitek

Такие кондиционеры можно активно использовать только в малогабаритных квартирах, так как их мощность не так высока. Для того, чтобы лучше понять, насколько интересен аппарат рассматриваемой фирмы, нужно брать пример. Для анализа подходит VT-2003 W.

Такое устройство является самым мощным среди линейки, выпущенной Vitek. Однако его производительность в режиме обогрева достигает 1800 Вт, чего вполне достаточно для повседневного использования. Чтобы лучше понять, насколько такое устройство будет оправдано в конкретной квартире, стоит отметить, что площадь его обслуживания достигает 40 м2.

Полезные функции

Не только мощность кондиционера требуется, чтобы понять, хороший ли это прибор. Большое количество самых разнообразных функций позволяет получить максимальный комфорт от работы сплит-системы. Остается только разобраться, что есть в рассматриваемом оборудовании и нужны ли они, ведь использование далеко не всех функций оправдано и трата лишних денег для прагматичного пользователя просто не приемлема.

Регулировка направления воздушного потока, пожалуй, самая востребованная функция для каждого пользователя. Невозможно представить кондиционер, который дул бы только в одном направлении и нельзя было бы делать никаких изменений, по крайней мере, в двух плоскостях. Обосновывается такая необходимость тем, что кондиционер часто вешают так, чтобы его было удобно подключать к наружному блоку, не нанося вреда ремонту в квартире. Но реальное местонахождение людей может незначительно отличаться.

Регулятор скорости вращения вентилятора — еще одна функция, которой пользуется каждый пользователь. Его нельзя назвать бесполезным, так как от этого зависит скорость, с которой будет дуть воздух. Также такая функция напрямую меняет шумовые характеристики кондиционера. Кстати, даже при максимальном использовании всех ресурсов устройства звук будет не громче 39дБ.

Кроме того, в устройстве есть пульт дистанционного управления, что очень хорошо для бюджетного сегмента. С его помощью можно просто управлять всеми функциями, которые предоставляются пользователю.

Кондиционеры напольные Vitek

Эти кондиционеры, иначе называемые увлажнителями, широко используются среди людей, предпочитающих, чтобы воздух был влажным, а не сухим. Иногда показания к установке такого оборудования могут носить медицинский характер. Vitek представляет довольно широкий ассортимент таких устройств.

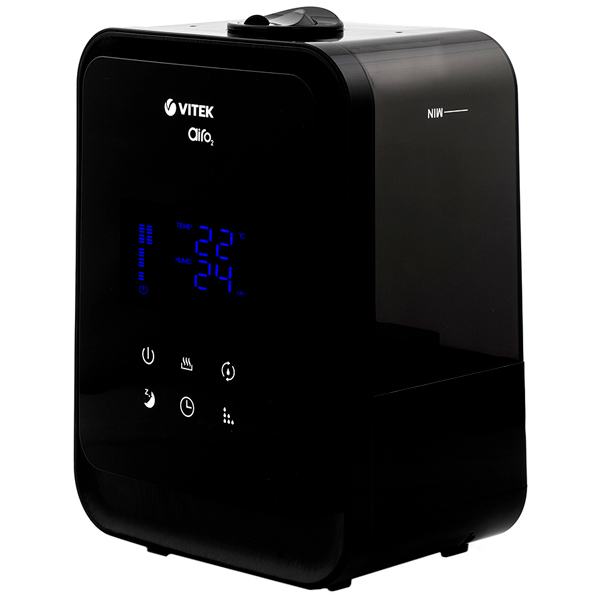

Vitek Airo2

Такие устройства несколько снижают температуру воздуха, что положительно сказывается на здоровье человека, так как даже разница в 5 градусов с температурой внешней среды может быть фатальной для иммунитета. Что Vitek Airo2 очень популярен, осталось понять почему.

Первое, что хочется отметить, это довольно большой резервуар для воды. 5 литров жидкости может вместить рассматриваемое устройство, несмотря на то, что его расход не превышает 400 мл/ч. Получается, что даже целые сутки непрерывного увлажнения воздуха не приведут к полному опустошению бака.

Решающим фактором является то, что это напольный кондиционер Vitek. Устанавливается, разумеется, не только на пол, а везде, где удобно пользователю. Небольшой вес позволяет размещать технику даже на тумбе. Однако для достижения нужного эффекта производитель рекомендует устанавливать увлажнитель воздуха по строгим правилам. Но это не отменяет того факта, что такое устройство можно назвать мобильным.

В целом увлажнители Vitek впечатляют своей функциональностью. Ионизация воздуха, дистанционное управление, различные диагностические сигналы и индикаторы. Вы даже можете самостоятельно включить такое устройство, ведь пользователю доступен 24-часовой таймер. Все это по довольно низкой цене, которую может себе позволить практически каждый.

Сравнение выпускаемых моделей

Для более точного сравнения необходимо привести таблицу, где будут указаны сухие факты о самых популярных кондиционерах Vitek.

Характеристика ВТ-2000 Вт ВТ-2009 г.г. ВТ-2001 Вт
Тип внутреннего блока Стена Стена Стена
Зона обслуживания 17 м2 17 м2 22 м2
Пульт дистанционного управления для кондиционера есть есть есть
Регулировка направления воздушного потока есть есть есть
Максимальный уровень шума 34 дБ 50 дБ 38 дБ
Максимальный расход воздуха 290 м3/ч 300 м3/ч 290 м3/ч

Инструкция к пульту и кондиционерам Vitek

Инструкция к кондиционерам рассматриваемой марки содержит подробное описание функций, режимов и мер предосторожности при эксплуатации устройства. Там же можно найти руководство по очистке фильтров. Кроме того, инструкция к сплит-системе Vitek содержит описание работы пульта дистанционного управления.

Основные рекомендации по работе с пультом:

  • Не допускается установка различных элементов питания.
  • Не устанавливайте заряженные батареи.
  • Пульт дистанционного управления не должен подвергаться воздействию воды.
  • Пульт дистанционного управления следует использовать на расстоянии не более 8 метров.

Настройки простые и понятные, но тем не менее инструкция дана так, что разобраться сможет любой пользователь.

Коды ошибок кондиционеров Vitek

Кондиционеры Vitek оснащены функцией самодиагностики. Это позволяет пользователю всегда знать, все ли работает нормально или требуется ремонт. И никаких знаний иметь не нужно, ошибка просто появляется на дисплее, в которую нужно верить при помощи специального руководства. Если так случилось, что это проблемы, требующие вмешательства в сплит-систему, то лучше всего доверить это дело сертифицированным специалистам.


Отзывы покупателей

Чтобы составить более объективное мнение о кондиционерах Vitek, необходимо проанализировать отзывы покупателей. Только так можно увидеть реальные фото, услышать непредвзятое мнение и сделать окончательный вывод обо всех достоинствах и недостатках рассматриваемой сплит-системы. Такой анализ просто необходим перед покупкой любого оборудования.

Преимущества:

  • Достаточно простое управление как с пульта, так и с передней панели.
  • Красивый дизайн.
  • Недорогая стоимость.
  • Достаточно простой монтаж кондиционера, с которым можно справиться даже без участия специалистов по установке.

Недостатки:

  • Небольшая площадь работы.

Можно сделать простой вывод, что рассматриваемые кондиционеры отлично подходят для работы внутри небольших помещений и оправдывают потраченные на них деньги.
