Мембранные расширительные баки для отопления – устройство, принцип работы и советы по выбору
Всякая система отопления подвержена резким перепадам температуры, приводящим к изменению объема теплоносителя. Последнее чревато авариями, ввиду чего нужно сделать все возможное для предупреждения подобных ситуаций. Для этого производится монтаж особого агрегата — мембранного расширительного бака, встраиваемого в отопительный контур.
Расширительный бак: ликбез
Когда температура теплоносителя повышается, в контуре системы отопления и котлах происходит увеличение давления; динамика обуславливается повышением объемов проходящих жидкостей. Поскольку вода не может сжиматься, а система отличается герметичностью, следствием становится выход из строя трубопроводных конструкций.
Нередко устанавливают клапан, который выдавливает лишний объем нагретого носителя. Однако охлажденная вода сжимается, и вместо нее попадают воздушные массы, из-за чего возникают проблемы с циркуляционными процессами.
Воздушные массы нужно будет регулярно выводить.
Из-за подобных проблем с отоплением рекомендуется установка в систему расширительного бака. По конструкции —это емкость, которая с помощью трубопроводной линии подключается к системе. Лишний напор компенсируется за счёт объема, что и обеспечивает бесперебойную и беспроблемную работу контура.
Расширитель «берёт на себя» некоторое количество воды при возрастании объема и давления; когда показатели возвращаются к норме, жидкость отправляется обратно.
Среди преимуществ:
- Возможность применения вне зависимости от типа рабочей жидкости (даже в случае, если состав содержит много кальция).
- Возможность синхронизации с системами, с циркулирующей питьевой водой.
- Большой полезный объем вытеснения (если сравнивать с обычными агрегатами, не имеющими мембранных элементов).
- Подкачка воздушных масс практически не требуется.
- Незамысловатая установка и простой уход, не требующий серьезных расходов.

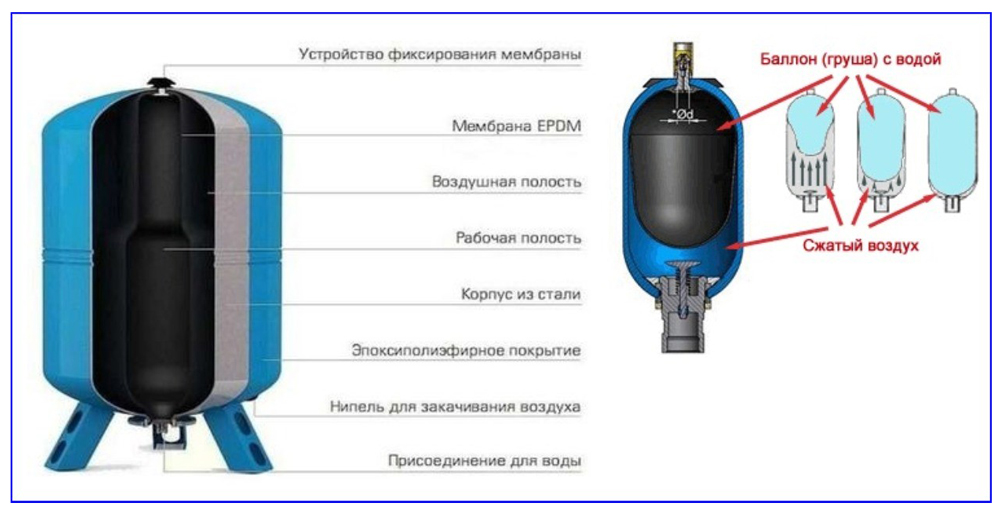

Конструкционные особенности
Выделяют отопительные системы открытого и закрытого типа. Вторые считаются более надежными, поэтому используются чаще. При анализе мы будем ориентироваться на них.
На системах закрытого типа расширительный бак с мембраной устанавливается внутри. Он представляет собой устройство, включающее емкость для жидкости и изготовленную из резины мембрану; выделяют баллонный и диафрагменный типы мембран.
В первом случае теплоноситель находится во внутренней части баллона (а снаружи — азот либо воздушные массы). Преимущество — возможность замены при износе элемента. Диафрагменный тип не отличается подобным достоинством: тогда изделие представляет собой не подлежащую демонтажу перегородку, сделанную из тонкого металла либо отличающегося высокой эластичностью полимерного материала.
Диафрагменные мембраны не отличаются большой емкостью, обеспечивают компенсацию лишь небольших изменений уровня давления. Однако стоят они существенно дешевле, чем баллонные.
Принцип работы
Уровень газового давления выставляется согласно инструкции к устройству. Вид мембраны не оказывает принципиального влияния на принцип работы оборудования, однако если последнее относится к баллонному типу, в агрегат можно поместить большее количество теплоносителя (жидкости).
Можно выделить общие принципы работы:
- При возрастании напора жидкости ввиду расширения происходит растягивание мембранного элемента.
- Затем происходит сжатие газа, который находится на противоположной стороне, ввиду чего остатки воды попадают вовнутрь расширительной емкости (бака).
- При падении давления сети — жидкость остывает, что обеспечивает обратный эффект.
Регулировка постоянного напора в системе происходит автоматически. Для обеспечения стабильности работы важно разумно выбрать бак, предварительно рассчитав его характеристики в соответствии с системой.
Подходящего уровня давления нельзя будет достичь, если бак будет иметь слишком большой объем.
Наоборот: если он будет обладать слишком малым объемом, то не сумеет вместить излишки теплоносителя. В обоих случаях есть риск столкнуться с аварийной ситуацией.
Выбор оборудования
Естественно, для обеспечения бесперебойной работы расширительного бачка необходимо принимать во внимание не только объем, но и другие параметры, характеристики.
Среди основных критериев:
- Мембранный элемент должен отличаться стойкостью к серьезным перепадам температуры и давления.
- Мембранный элемент должен отвечать гигиеническим и санитарным нормам.
- Способ монтажа бака (учитывайте, что расширительное оборудование может монтироваться как на пол, так и на стену).
В рыночном пространстве есть немало моделей, при том как от отечественных, так и от зарубежных брендов. Не стоит отдавать предпочтение излишне дешевым устройствам, поскольку они могут быть изготовлены из материалов низкого качества.
Не нужно полагать, что зарубежная продукция всегда превосходит отечественную по характеристикам..jpg)
Выше уже было указано, что одним из ключевых критериев выбора будет объем. Специалисты советуют отдавать предпочтение бакам, размер которых находится в пределах десяти процентов от суммарного объема жидкости отопительной системы. Подобная рекомендация обусловлена тем, что коэффициент теплого расширения даже при самом серьезном нагревании не превышает восемь сотых.
В одном случае оказывается достаточно такой модели, как мембранный бак для водоснабжения WAO 50 Л WESTER. В другом требуется серьезное оборудование, как агрегат для водоснабжения 750 Л STOUT.
Расчеты производят с учетом следующих характеристик:
- Предельное допустимое давление.
- Суммарный объем рабочей жидкости (теплоносителя).
- Изначальный уровень давления в бачке.
- Коэффициент теплового расширения.
Перед покупкой необходимо принять во внимание все элементы системы, просмотрев документы (почти всякий серьезный спецпроект имеет подробное техническое описание). Можно выполнить подробный расчет, учитывая, что на один киловольт приходится порядка пятнадцати литров жидкости. Коэффициент теплового расширения при необходимости можно определить за счёт анализа состава воды. Подчас она может содержать гликоли, которые влияют на ее свойства.
При необходимости коэффициент вычисляется по температурным показателям рабочей жидкости. Предельное давление высчитывается с учетом минимальной величины, которая допустима для узлов. Изначальное давление, в случае с охлажденным теплоносителем, равняется минимальному давлению. Иногда происходит регуляция при помощи накачки либо стравливания воздушных масс. Уровень давления в баке можно контролировать посредством прибора, позволяющего проводить анализ, — манометра.
Также нужно учитывать, что имеющий мембрану бак можно использовать далеко не всегда: принимайте во внимание конструкционные особенности, лежащий в основе расширительного бачка материал. Например, продукция некоторых брендов ориентирована на конкретные условия эксплуатации (которые могут касаться состава рабочей жидкости, циркулирующей по системе). Не всегда допустимо наличие теплоносителя с высоким уровнем антифриза и этиленгликоля в составе. Воспрещается применение расширительных баков, когда превышения максимальных показателей уровня давления. Важно установить группу безопасности, обеспечивающую ограничения и контроль работы.
Установка
Конечно, всегда лучше обратиться к компетентному мастеру, который выполнит монтаж; однако при наличии базовых навыков осуществить установку можно самостоятельно.
Среди базовых правил, которые нужно принимать во внимание:
- Нельзя устанавливать расширительный бак в помещениях, температура которых может опускаться ниже нуля.
- Устройство может быть установлено в любом узле системы отопления до разветвления.
- Важно грамотно зафиксировать бачок, поскольку после наполнения резервуар становится достаточно тяжелым.
- Необходимо обеспечить герметичность всех сочленений; при этом воспрещается использовать герметики, ухудшающие трение между корпусной частью и мембраной.
- Бачок нельзя располагать на выходной трубе невдалеке от котельного оборудования.
- Если суммарный объем емкости превышает тридцать литров, нельзя закреплять ее на несущих конструкциях (подобное оборудование предполагает напольный монтаж).
Также можно дать несколько более конкретных советов по монтажу:
- Патрубок должен иметь в окружности три четверти, а значит, необходимо присутствие аналогичного канала резьбы в обратке.
- Установку производят лишь после того, как объект подготовлен: другие составляющие системы или сторонние предметы не должны мешать монтажу.
- Необходимо свести к нулю внешнее давление.
- Полезными будут специальные прокладки, отличающиеся стойкостью к колебаниям температуры и давления.
- Для обеспечения возможности регуляции давления в газовом отсеке желательно, чтобы расширитель имел воздушный клапан.
Важно проводить монтаж грамотно, поскольку в противном случае придется столкнуться с серьезными неполадками впоследствии — вплоть до критичных аварий.
Важно правильно подсчитать предельное давление в газовом отсеке, которое составляет около 9/10 от критического. Если отопительная система относится к типу закрытых, сразу после включения на мембранный элемент будет оказано высокое давление.
Первое первые пару лет использования системы желательно регулярно производить проверку и при необходимости производить замену.
Баки мембранные расширительные пожаротушения производства «ЗЭОТЭК»
- Главная
- Бак мембранный расширительный
- Бак пожаротушения мембранный расширительный
org/ListItem»>Продукция
Бак пожаротушения мембранный расширительный (БМР) — стальная сварная емкость, состоящая из двух эллиптических днищ и обечайки, внутри разделенная эластичной мембраной из EPDM на две камеры: воздушную и пенную. Материал эластичной мембраны позволяет сдерживать агрессивную среду пеноконцентрата (пенообразователя), поэтому мембранные баки для пожаротушения ЗЭОТЭК широко применяются в системах пенного пожаротушения.
Принцип работы противопожарного мембранного бака прост: при увеличении давления в системе, излишки раствора пеноконцентрата попадают в мембрану БМР, постепенно ее заполняя и растягивая, в результате чего давление в воздушной камере бака возрастает. Излишки воздуха выходят через автоматический воздушник, что сохраняет показатель давления в баке в пределах допустимого.
Когда мембрана заполнена, срабатывает предохранительный клапан, и раствор поступает обратно в трубопровод.
Использование емкостей мембранных расширительных для пожаротушения стабилизирует работу системы пожарной защиты и устраняет перепады давления в ней, компенсирует некоторый объем утечек или температурных расширений раствора пеноконцентрата, а также обеспечивает фиксированную подачу огнетушащего раствора через пожарные гидранты или гребенки при подключении к ним пожарной техники.
Преимущества использования баков
Бак пожаротушения мембранный расширительный не требуют дополнительных насосов для того, чтобы пенообразователь начал поступать в трубу, достаточно чтобы пожарные насосы подали в бак воду.
Бак делает работу всей системы пожаротушения стабильнее, компенсирует перепады давления в системе, незначительные утечки пенообразователя и колебания его объема, вызванные перепадами температуры.
Характеристики
| Материал изготовления | сталь 09Г2С / 12Х18Н10Т |
| Материал мембраны | EPDM |
| Рабочая среда | пенообразователь, воздух |
| Рабочая температура | от +5 до +50 °С |
| Рабочее давление | 1,6 МПа |
| Срок службы | от 10 до 30 лет |
Лицензии и сертификаты
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Мембранный биореактор | SSWM — Найдите инструменты для устойчивой санитарии и управления водными ресурсами!
03 июня 2019 г.
Автор/составитель:
Beat Stauffer (seecon international gmbh)
Dorothee Spuhler (seecon international gmbh)
Краткое изложение
Мембранные биореакторы (MBR) представляют собой процессы очистки, в которых селективная или полупроницаемая мембрана биологический процесс (JUDD 2011). Это комбинация мембранного процесса, такого как микрофильтрация или ультрафильтрация, с биореактором с взвешенным ростом, и в настоящее время он широко используется для очистки городских и промышленных сточных вод с размерами установок до 80 000 эквивалентов населения (BEDDOW 2010). Из-за того, что это очень техническое решение; он нуждается в экспертном дизайне и квалифицированных рабочих. Кроме того, это дорогостоящая, но эффективная возможность лечения. С помощью технологии MBR можно модернизировать старые очистные сооружения.
Преимущества
Отказ от вторичных осветлителей и процессов третичной фильтрации, что снижает площадь, занимаемую заводом.
В некоторых случаях след может быть дополнительно уменьшен, поскольку другие технологические установки, такие как метантенки или УФ-обеззараживание, также могут быть устранены/сведены к минимуму (в зависимости от регулирующих норм) (CHAPMAN et al. n.y.)
Может быть спроектирован так, чтобы продлить срок службы осадка и, следовательно, снизить производство шлама (ЧАПМАН и др., штат Нью-Йорк)
Высокое качество сточных вод
Возможность высокой скорости загрузки (LARSSON & PERSSON 2004)
Недостатки
Высокие эксплуатационные и капитальные затраты (мембраны)
Сложность мембраны и загрязнение
Энергозатраты
| 6 In4 | 3 | Выход |
|---|---|
Блэкуотер, Грейуотер | Фекальный шлам, очищенная вода |
Процесс лечения и основные принципы проектирования
Информационный бюллетень Блочный корпус
(Адаптировано из FITZGERALD 2008)
Мембранные биореакторы сочетают в себе традиционные процессы биологической очистки (например, с активным илом) с мембранной фильтрацией для обеспечения более высокого уровня удаления органических и взвешенных твердых частиц. При соответствующей конструкции эти системы также могут обеспечить более высокий уровень удаления питательных веществ. В системе MBR мембраны погружаются в аэрируемый биологический реактор. Мембраны имеют пористость от 0,035 мкм до 0,4 мкм (в зависимости от производителя), что считается между микро- и ультрафильтрацией.
Этот уровень фильтрации позволяет пропускать высококачественные стоки через мембраны и устраняет процессы осаждения и фильтрации, обычно используемые для очистки сточных вод. Поскольку отпадает необходимость в осаждении, биологический процесс может работать при гораздо более высокой концентрации смешанной жидкости. Это значительно снижает потребность в технологических резервуарах и позволяет модернизировать многие существующие заводы без добавления новых резервуаров. Чтобы обеспечить оптимальную аэрацию и очистку мембран, смешанный щелок обычно поддерживается в диапазоне 1,0-1,2% твердых веществ, что в 4 раза больше, чем на обычной установке.
Типовая схема мембранного биореактора.
Источник: FITZGERALD (2008)
Мембрана
(Адаптировано из RADJENOVIC et al. 2008)
При очистке сточных вод МБР разделение твердой и жидкой фаз достигается с помощью мембран микрофильтрации (МФ) или ультрафильтрации (УФ). Мембрана — это просто двумерный материал, используемый для разделения компонентов жидкости, обычно на основе их относительного размера или электрического заряда. Способность мембраны обеспечивать транспорт только определенных соединений называется полупроницаемостью (иногда также селективной проницаемостью). Это физический процесс, при котором разделенные компоненты остаются химически неизменными. Компоненты, которые проходят через поры мембраны, называются пермеатом, а отторгаемые образуют концентрат или ретентат.
В настоящее время используются пять типов мембранных конфигураций:
- Полые волокна (HF)
- Спирально-навитые
- Пластинчато-каркасные (т.е. плоские листы (FS))
- Гофрированный фильтрующий картридж
- Трубчатый
Узнайте больше о нескольких возможностях мембран в RADJENOVIC et al.
(2008).
Предварительная обработка
Чтобы избежать нежелательных твердых частиц в потоке отходов, поступающих в мембранный резервуар, тонкое просеивание является важным этапом предварительной обработки. Это сводит к минимуму накопление твердых частиц и защищает мембрану от повреждения мусором и частицами, продлевает срок службы мембраны, снижает эксплуатационные расходы и гарантирует более высокое качество осадка, а также бесперебойную работу (GE 2011).
Соображения стоимости
Информационный бюллетень Корпус блока
(Адаптировано из RADJENOVIC et al. 2008)
Хотя капитальные и эксплуатационные затраты МБР (мембраны, использование кислорода, экспертный дизайн и т. д.) превышают затраты на традиционный процесс, кажется, что модернизация обычного процесса происходит даже в случаях когда обычное лечение работает хорошо.
Это может быть связано с повышением цен на воду и необходимостью ее повторного использования, а также с более строгим регулированием качества сточных вод.
Эксплуатация и обслуживание
Информационный бюллетень Корпус блока
В большинстве MBR еженедельно проводится химическая профилактическая очистка, которая длится 30–60 минут, и восстановительная очистка, когда фильтрация становится ненадежной, что происходит один или два раза в год. Отложение, которое невозможно удалить доступными методами очистки, называется «неустранимым обрастанием». Это загрязнение накапливается с годами эксплуатации и в конечном итоге определяет срок службы мембраны (RADJENOVIC et al. 2008). Все задачи O&M должны выполняться квалифицированными рабочими.
Загрязнение
(адаптировано из RADJENOVIC et al. 2008)
Современные системы (например, системы KUBOTA) обслуживаются с помощью химикатов, т. е. нет необходимости удалять мембраны из мембранного бака.
Органические загрязнения можно очистить с помощью гипохлорита натрия, а неорганические загрязнения — с помощью щавелевой кислоты (KUBOTA 2010).
Загрязнение происходит в результате взаимодействия между мембраной и смешанной жидкостью и является одним из основных ограничений процесса МБР. Засорение мембран в МБР представляет собой очень сложное явление с разнообразными взаимосвязями между его причинами, и очень трудно локализовать и четко определить засорение мембран. Основными причинами загрязнения мембраны являются:
- Адсорбция макромолекул
- Рост биопленок на поверхности мембраны
- Осаждение неорганических веществ
- Старение мембраны
Аспекты здоровья
Информационный бюллетень Корпус блока
Эксплуатация и техническое обслуживание систем MBR обычно выполняются квалифицированными рабочими, которые должны быть в достаточной степени обучены любым рискам для здоровья.
Шлам из биологической системы должен быть обезвожен (например, механическим обезвоживанием или в сушильном слое) и сожжен, а зола складирована на контролируемой свалке.
С одного взгляда
Информационный бюллетень Блочный корпус
Принцип работы | Мембранные биореакторы (МБР) сочетают в себе традиционные процессы биологической очистки (например, активный ил) с удалением органических твердых частиц и мембранной фильтрацией. |
Вместимость/достаточность | Применяется на обычных очистных сооружениях. |
Производительность | Высокий |
СТАТИЙ | Высокий капитал и операциональные затраты. |
Совместимость с самопомощью | Низкий |
O&M | Мембраны необходимо регулярно чистить. |
Надежность | Высокая, если мембраны обслуживаются правильно. |
Основная сила | Отказ от вторичных отстойников и процессов третичной фильтрации, тем самым уменьшая площадь установки. |
Основная слабость | Высокие эксплуатационные и капитальные затраты (мембраны). |
Область применения
Мембранные биореакторные системы широко используются на городских и промышленных очистных сооружениях. Кроме того, МБР также подходят для очистки свалочного фильтрата. Это высокотехнологичная система, которая требует профессионального проектирования и профессиональных операторов.
Ссылки на библиотеку
Мембранный биореактор
БЕДДОУ, В.
(2010):
Мембранный биореактор.
Лондон:
Международная водная ассоциация (IWA).
[Дата обращения: 06.12.2011]
Мембранные биореакторы (MBR) для очистки муниципальных сточных вод – взгляд Австралии
В этом документе обсуждается процесс мембранного биореактора (MBR) и его пригодность для повторного использования воды в Австралии. Учитывая, что в настоящее время основное внимание уделяется проектам повторного использования воды и той роли, которую они играют в круговороте воды, поиск конкурентоспособных передовых технологий очистки сточных вод никогда прежде не был так важен.
ЧАПМАН, С. ЛЕСЛИ, Г. ЛО, И. (н.у.): Мембранные биореакторы (МБР) для очистки муниципальных сточных вод – взгляд Австралии. Сидни: Университет Нового Южного Уэльса (UNSW) URL-адрес [Дата обращения: 03.06.2019]
Мембранные биореакторы
ФИТЦДЖЕРАЛД, К.
С.
(2008):
Мембранные биореакторы.
Гейнсвилл:
TSG Technologies, Inc. [Дата обращения: 23 февраля 2012 г.]
ПДФ
Мембранный биореактор (МБР) Рекомендации по проектированию
GE (2011): Рекомендации по проектированию мембранного биореактора (MBR). Фэрфилд: Компания «Дженерал Электрик» (GE). [Дата обращения: 08.12.2011]
Книга MBR
ДЖАДД, С. (2011): Книга МБР. Оксфорд: Elsevier Ltd. Второе издание
Блок погружной мембраны KUBOTA
В этой брошюре производителя МБР KUBOTA дается обзор того, как работают системы МБР.
КУБОТА
(2010):
Погружная мембранная установка KUBOTA.
Лондон:
Мембрана Kubota Европа
URL-адрес
[Дата обращения: 03.06.2019]
Жизнеспособность технологии мембранного биореактора в качестве усовершенствованной предварительной очистки сточных вод на месте
Эта магистерская диссертация была частью исследовательской программы Школы горного дела Колорадо. Цели тройные. Первоначально цели заключались в том, чтобы повысить уровень знаний об использовании МБР в очистке сточных вод и оценить MNR в пилотном масштабе во время запуска и в стабильных условиях в отношении удаления питательных веществ и органических соединений и общей производительности системы. Вторая цель состояла в том, чтобы оценить производительность МБР в различных стрессовых условиях (сбой питания, высокая скорость загрузки и высокий поток) в отношении удаления питательных веществ и органических соединений и общей производительности системы.
Третьей целью было исследование качества пермеата в отношении питательных веществ и органических соединений после инфильтрации через колонки почвы. Цель состояла в том, чтобы оценить, подходит ли качество сточных вод для прямого сброса в нижележащие грунтовые или поверхностные воды.
ЛАРССОН, Э. ПЕРССОН, Дж. (2004): Жизнеспособность технологии мембранного биореактора в качестве передовой предварительной обработки для очистки сточных вод на месте. (= магистерская диссертация ). Лулео: Технологический университет URL-адрес [Дата обращения: 03.06.2019]
Мембранный биореактор (МБР) как передовая технология очистки сточных вод
В этой главе авторы рассмотрели несколько аспектов МБР с исчерпывающим обзором его эксплуатационных и биологических характеристик.
Представлены различные конфигурации и гидравлика MBR, при этом внимание уделяется явлению загрязнения и стратегиям его уменьшения. Также обсуждается высокое качество стоков МБР, так как по сравнению с КАС значительно повышается удаление органических веществ, аммиака, фосфора, твердых частиц, бактерий и вирусов.
РАДЖЕНОВИЧ, Я. МАТОСИЧ, М. МИЯТОВИЧ, И. ПЕТРОВИЧ, М.
(2008):
Мембранный биореактор (MBR) как передовая технология очистки сточных вод.
В:
БАРСЕЛО, Д.
; ПЕТРОВИЧ, М.
(2008):
Эмерджентные загрязнители из промышленных и бытовых отходов. Справочник по химии окружающей среды.
Берлин-Гейдельберг:
37-101.
URL-адрес
[Дата обращения: 03.06.2019]
Дополнительная литература
Мембранные биореакторы (MBR) для очистки муниципальных сточных вод – взгляд Австралии
В этом документе обсуждается процесс мембранного биореактора (MBR) и его пригодность для повторного использования воды в Австралии. Учитывая, что в настоящее время основное внимание уделяется проектам повторного использования воды и той роли, которую они играют в круговороте воды, поиск конкурентоспособных передовых технологий очистки сточных вод никогда прежде не был так важен.
ЧАПМАН, С. ЛЕСЛИ, Г. ЛО, И.
(н.у.):
Мембранные биореакторы (МБР) для очистки муниципальных сточных вод – взгляд Австралии.
Сидни:
Университет Нового Южного Уэльса (UNSW)
URL-адрес
[Дата обращения: 03.
06.2019]
Мембранные биореакторы
ФИТЦДЖЕРАЛД, К.С. (2008): Мембранные биореакторы. Гейнсвилл: TSG Technologies, Inc. [Дата обращения: 23 февраля 2012 г.] ПДФ
Блок погружной мембраны KUBOTA
В этой брошюре производителя МБР KUBOTA дается обзор того, как работают системы МБР.
КУБОТА (2010): Погружная мембранная установка KUBOTA. Лондон: Мембрана Kubota Европа URL-адрес [Дата обращения: 03.06.2019]
Жизнеспособность технологии мембранного биореактора в качестве усовершенствованной предварительной очистки сточных вод на месте
Эта магистерская диссертация была частью исследовательской программы Школы горного дела Колорадо.
Цели тройные. Первоначально цели заключались в том, чтобы повысить уровень знаний об использовании МБР в очистке сточных вод и оценить MNR в пилотном масштабе во время запуска и в стабильных условиях в отношении удаления питательных веществ и органических соединений и общей производительности системы. Вторая цель состояла в том, чтобы оценить производительность МБР в различных стрессовых условиях (сбой питания, высокая скорость загрузки и высокий поток) в отношении удаления питательных веществ и органических соединений и общей производительности системы. Третьей целью было исследование качества пермеата в отношении питательных веществ и органических соединений после инфильтрации через колонки почвы. Цель состояла в том, чтобы оценить, подходит ли качество сточных вод для прямого сброса в нижележащие грунтовые или поверхностные воды.
ЛАРССОН, Э. ПЕРССОН, Дж.
(2004):
Жизнеспособность технологии мембранного биореактора в качестве передовой предварительной обработки для очистки сточных вод на месте.
(= магистерская диссертация
).
Лулео:
Технологический университет
URL-адрес
[Дата обращения: 03.06.2019]
Разработка мембранного биореактора с биопленкой
Мембранные биореакторы (МБР) обычно понимают как комбинацию мембранной фильтрации и биологической очистки с использованием активного ила. Была исследована разработка биопленочного MBR, сочетающего биопленочный реактор с подвижным слоем с реактором для разделения биомассы с погружной мембраной. Установлено, что эффективность очистки является высокой с получением однородного высококачественного стока, независимо от скорости загрузки биореактора или режима работы мембранного реактора. Производительность мембраны (обрастание) зависит от качества выходящего потока биопленочного реактора и зависит от скорости загрузки (HRT). Было обнаружено, что устойчивая работа коррелирует с судьбой фракции частиц субмикронного размера на протяжении всего процесса очистки.
ЛЕЙКНЕС, Т.О. ОДЕГАРД, Х. (2006): Разработка мембранного биореактора с биопленкой. Тронхейм: Норвежский университет науки и технологий (NTNU) URL-адрес [Дата обращения: 03.06.2019]
Мембранный биореактор (MBR) как передовая технология очистки сточных вод
В этой главе авторы рассмотрели несколько аспектов МБР с исчерпывающим обзором его эксплуатационных и биологических характеристик. Представлены различные конфигурации и гидравлика MBR, при этом внимание уделяется явлению загрязнения и стратегиям его уменьшения. Также обсуждается высокое качество стоков МБР, так как по сравнению с КАС значительно повышается удаление органических веществ, аммиака, фосфора, твердых частиц, бактерий и вирусов.
РАДЖЕНОВИЧ, Я. МАТОСИЧ, М. МИЯТОВИЧ, И. ПЕТРОВИЧ, М. (2008): Мембранный биореактор (MBR) как передовая технология очистки сточных вод. В: БАРСЕЛО, Д. ; ПЕТРОВИЧ, М. (2008): Эмерджентные загрязнители из промышленных и бытовых отходов. Справочник по химии окружающей среды. Берлин-Гейдельберг: 37-101. URL-адрес [Дата обращения: 03.06.2019]
Мембранный биореактор для очистки сточных вод
В этом документе дается обзор того, как недавние технические инновации и значительное снижение стоимости мембран привели к тому, что мембранные биореакторы (MBR) стали признанным вариантом процесса очистки сточных вод.
UNSW (н.у.): Мембранный биореактор для очистки сточных вод. Сидни: Университет Нового Южного Уэльса (UNSW). [Дата обращения: 08.12.2011] PDF
Тематические исследования
Избранные материалы с 1-й конференции WATERBIOTECH, 9-11 октября 2012 г., Каир, Египет
В этом выпуске публикуются избранные материалы с 1-й конференции WATERBIOTECH. WATERBIOTECH («Биотехнология для устойчивого водоснабжения Африки») — это проект по координации и поддержке, финансируемый в рамках африканского проекта 7-й рамочной программы ЕС.
ЭКОСАН КЛУБ
(2013):
Избранные доклады с 1-й конференции WATERBIOTECH, 9-11 октября 2012 г., Каир, Египет.
(= Практика устойчивой санитарии
,
14
).
Вена:
Экосан Клуб
URL-адрес
[Дата обращения: 29.01.2013]
Применение мембранного биореактора для очистки сточных вод
Это исследование было предназначено для определения и проверки подходящего и эффективного решения проблемы отсутствия надлежащей очистки сточных вод в этих сообществах. Система МБР, использующая ультрафильтрационную мембрану Zenon ZW-10, была разработана и изготовлена в Университете Манитобы. Он был установлен и испытан в два этапа в Национальном заповеднике Кри Опаскваяк в Северной Манитобе.
ФРЕДЕРИКСОН, К.С.
(2005):
Применение мембранного биореактора для очистки сточных вод.
(= магистерская диссертация
).
Виннипег:
Университет Манитобы
URL-адрес
[Дата обращения: 03.06.2019]
Очистка свалочного фильтрата
Применение технологии мембранного биореактора для обработки свалочного фильтрата не ново. Эта форма обработки фильтрата успешно работает в Германии и других европейских странах уже почти 15 лет. С экологической точки зрения применение MBR считается лучшим процессом по сравнению с альтернативными методами очистки, действующими в настоящее время в Великобритании. Поэтому возникает вопрос: «Почему операторы полигонов в Великобритании не применяют технологию MBR для очистки фильтрата?»
РОБИНСОН, А.Х.
(2005):
Очистка свалочного фильтрата.
Уитни:
Верле Экологический
URL-адрес
[Дата обращения: 01.
03.2019]
Серая вода
В этом выпуске «Практика устойчивой санитарии» (SSP) содержатся следующие материалы: 1. Комбинированное повторное использование сточных вод и сбор дождевой воды в офисном здании — Австрия, 2. Очистка сточных вод в домашних условиях в пригородных районах — Кения, 3. Использование сточных вод в пригородных районах Домашние хозяйства — Уганда, 4. Очистка сточных вод в многоквартирных домах — Австрия, 5. Комбинированная очистка сточных вод с использованием мембранного биореактора.
МЮЛЛЕГГЕР, Э.
; Лангеграбер, Г.
; Лехнер, М.
(2009):
Серая вода .
Лечение и повторное использование.
(= Практика устойчивой санитарии
,
1
).
Вена:
Экосан Клуб
URL-адрес
[Дата обращения: 01.07.2013]
PDF
Альтернативные версии
Мембранный биореактор | MBR STP — Гиперфильтрация.in
ПРЕИМУЩЕСТВА МБР
МБР представляет собой новейшую технологию очистки сточных вод и сточных вод со многими преимуществами, перечисленными ниже:
Эксплуатация
Технология МБР представляет собой полностью автоматическую систему, благодаря чему требуется меньше обслуживания и рабочей силы. Автоматическая очистка и обратная промывка MBR выполняются автоматически через регулярные промежутки времени, что увеличивает срок службы мембраны, постоянное качество продукции и отсутствие трудностей в эксплуатации.
Обеспечивает превосходное качество очищенной воды
Качество очищенной воды в случае МБР намного выше, чем в обычных биологических системах.
Поскольку мембрана действует как физический барьер, она не позволяет частицам шлама и в значительной степени бактериям и вирусам проходить через нее. Такие микроорганизмы, как кишечная палочка или криптоспоридии, легко удаляются в MBR.
Не требует установки осветлителя/отстойника
MBR не требует резервуара осветлителя, в то время как в обычном процессе с активным илом требуется осветлитель, что дополнительно увеличивает требуемую площадь и стоимость.
Не требуют дополнительной третичной обработки
Обычные биологические системы требуют дополнительной третичной обработки, чтобы соответствовать характеристикам системы МБР.
Меньшее количество блоков обработки
Система MBR имеет минимальное количество блоков обработки и очень проста в эксплуатации. Не требует регулярного обращения с опасными химическими веществами. Поскольку очистных сооружений меньше, система менее подвержена поломкам.
Высокий срок службы мембраны
Мембраны изготовлены из PVDF с нетканым материалом PET.
Он устойчив ко многим химическим веществам и, следовательно, имеет длительный срок службы.
Извлекаемые мембраны
Мембраны легко извлекаются из системы для физического осмотра без опорожнения аэротенка, что упрощает эксплуатацию и техническое обслуживание устройства.
Малое производство шлама
Образующийся шлам составляет только одну четвертую от обычной системы. Образующийся шлам также отличается высокой стабильностью и, следовательно, его легко утилизировать.
Объясните принцип работы мембранного биореактора
Мембранный биореактор представляет собой комбинацию мембранного процесса, такого как ультрафильтрация, с процессом активного ила. Мембранный биореактор был коммерчески разработан компанией Dorr-Oliver в 1960 году. Он используется для ультрафильтрации и микрофильтрации. Он в основном используется в очистных сооружениях и очистных сооружениях сточных вод.
Принцип работы мембранного биореактора
Сначала сточные воды и промышленные стоки попадают в успокоительную камеру, а затем поступают в сетчатую камеру.
Есть некоторые специально разработанные Hyper Filteration, которые используются в этой камере для удаления пластика, грубых частиц, металлов и т. д., образующих воду, чтобы предотвратить оборудование для дальнейшего процесса, и эти инструменты также используются для защиты от протекания труб для Этот процесс или обработка воды известна как очистка воды в процессе очистки воды. После завершения процесса очистки сточные воды и стоки перемещаются в уравнительный бак. Уравнительный бак используется для поддержания постоянного и равномерного расхода смеси сточных вод и стоков. Он также используется для преобразования смеси сточных вод и стоков в гомогенную. За счет аэрации в уравнительном баке скорость детонации сточных вод снижена с 10% до 20%. Воздуходувки используются в баке MBR и баке выравнивания. После выравнивания однородных неочищенных и промстоков направляют в мембранный биореактор. Мембранный биореактор является частью вторичной или первичной биологической очистки. Мембранный биореактор имеет систему аэрации наподобие емкости с активным илом.
