Объем радиатора отопления – как правильно рассчитать
Теплоноситель в системе отопления – это не только водопроводная вода, которая закачивается внутрь за счет своего давления. К примеру, в загородных поселках нередко воду заливают в отопление ведрами, доставая ее из колодца или близлежащего водоема. Или вообще используют незамерзающие жидкости. Второй вариант используется нечасто только из-за дороговизны материала, но тот, кто планирует проживать на даче или загородном коттедже только по выходным и праздникам, пользуется именно незамерзающими жидкостями, чтобы каждый раз не сливать теплоноситель из отопительной системы. Поэтому расчет объема теплоносителя – важный показатель, в который входит объем радиатора отопления, объем труб и отопительного котла.
Емкость котла указана в паспорте изделия. Этот показатель будет в основном зависеть от мощности агрегата и его размеров. Объем труб можно определить из специальных таблиц, которых в Интернете большое количество.
Мы тоже предлагаем такую таблицу:
| Диаметр (мм) | Объем одного погонного метра (л) |
| 15 | 0,177 |
| 20 | 0,31 |
| 25 | 0,49 |
| 32 | 0,8 |
| 40 | 1,25 |
| 50 | 1,96 |
Чтобы определить общий объем необходимого теплоносителя, который будет помещаться только в трубы, необходимо измерить их общую длину и умножить на показатель из таблицы. Если вы пользуетесь проектом для сооружения отопительной системы, то все необходимые расчеты и замеры можно провести по нему.

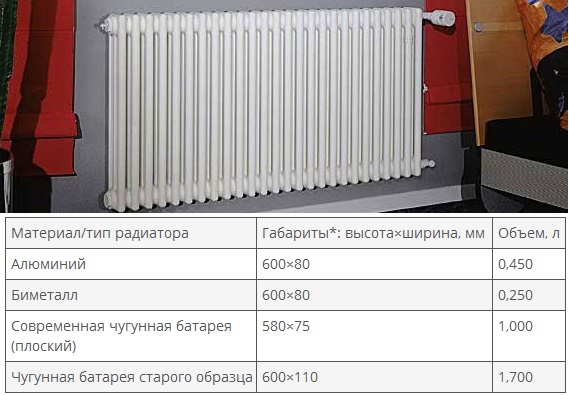

Итак, остается только определить объем воды в радиаторе отопления. Как это можно сделать проще всего? Советуем опять-таки воспользоваться таблицами.
Но давайте вернемся к данному показателю и покажем усредненные величины для приборов отопления. Берем модели вида 500 (межосевое расстояние).
- Чугунный радиатор ЧМ-140 старого образца – 1,7 литра объем одной секции.
- То же самое только нового образца – 1л.
- Стальной панельный прибор тип 11 (то есть, одна панель) – 0,25 л на каждые 10 см длины прибора. Измерение типа в количественном соотношении увеличивает объем теплоносителя на 0,25 л. То есть, тип 22 – 0,5 л, тип 33 – 0,75 л.
- Алюминиевая батарея – 0,45 л на каждую секцию.
- Биметаллический – 0,25 л.
В данном списке нет стальных трубчатых радиаторов. Даже приблизительный объем у этой модели определить будет непросто. Дело все в том, что производители используют для их изготовления трубы различных диаметров, отсюда и невозможность подобрать хотя бы усредненный вариант. Поэтому рекомендуем обращать внимание на паспортные данные, где показатель объема должен быть указан.
Соотношение по типажу
Расчет объема опытным путем
А если такового показателя нет, что делать? Тогда рекомендуем найти объем батареи отопления практическим путем. Как это можно сделать:
- Устанавливаете три заглушки на радиатор.
- Ставите его на торец так, чтобы открытый патрубок находился сверху.
- Берете мерную емкость, к примеру, ведро или ковшик (то есть вы должны знать объем этой емкости, пусть даже приблизительный).
- Теперь заливаете вручную в батарею обычную воду, при этом считаете, сколько ведер вошло в отопительный прибор. Умножая количество на объем ведра, вы получаете объем теплоносителя в приборе.
Умножая количество на объем ведра, вы получаете объем теплоносителя в приборе.Обратите внимание, что этот способ определения объема прибора отопления может быть использован для всех типов и моделей. Если в паспортных данных емкость прибора не указана, и таблицу определения вы не нашли, то опытным путем своими руками можно достаточно точно определить данный показатель.
Теперь хотелось бы затронуть тему, как влияет емкость батареи отопления на общую теплоотдачу отопительной системы. Здесь зависимость не прямая, а косвенная. Поясним суть дела. Многое будет зависеть от того, как сам теплоноситель будет двигаться по контурам: под действием физических законов (то есть, с естественной циркуляцией) или под искусственным давлением (под действием циркуляционного насоса).
Если выбран первый вариант, то оптимальное решение – радиаторы с большим объемом. Если второй, то тут разницы никакой нет. Давление создаст условия, при которых теплоноситель будет распределяться равномерно по всей сети, а, значит, равномерно распределиться и температура.
Не забудьте оценить статью:
Полив свинцово-кислотного аккумулятора стал проще: основы
Нет ничего лучше в жаркий день, чем прохладный освежающий глоток воды, и почти нет ничего лучше для вашего тела.
Этот освежающий напиток из воды так же важен для вашей свинцово-кислотной батареи. Потому что, как и мы, залитые батареи требуют периодического полива, чтобы оставаться здоровыми — не слишком много и не слишком мало.
Чтобы ваша свинцовая батарея работала на пиковых уровнях, следуйте этим рекомендациям по поливу:
Во-первых, нужно ли поливать аккумулятор?
Вообще говоря, существует два типа аккумуляторов глубокого разряда:
- Залитые свинцово-кислотные аккумуляторы — содержат воду и требуют периодической доливки воды
- Аккумуляторы AGM — герметичны и никогда не требуют полива
Если у вас аккумуляторы AGM, поливать не нужно.
Если у вас залиты свинцово-кислотные аккумуляторы, полив осуществляется быстро и легко. Вот как:
Начните с техники безопасности
Перед началом работы обязательно наденьте средства индивидуальной защиты, такие как защитные очки и перчатки, при работе с батареями.
Дважды проверьте, нуждается ли ваша батарея в регулярном обслуживании. Обязательно найдите информацию на маркировке батареи, которая указывает, можно ли открывать и обслуживать батарею. В зависимости от типа батареи, которую вы используете, предупреждающие этикетки на вашей батарее должны указывать вам «НЕ ОТКРЫВАТЬ» батарею или «ДЕРЖИТЕ КРЫШКИ ВЕНТИЛЯЦИОННЫХ КРЫШЕК ПОСЛЕ ПОЛИВА». Обязательно следуйте инструкциям на предупреждающей этикетке.
Когда добавлять воду
Обычные батареи содержат жидкую «электролитную» смесь серной кислоты и дистиллированной воды. Пластины свинцовой батареи содержат активный материал, который должен постоянно находиться в электролите для правильной работы, безопасности и длительного срока службы.
Поливать аккумулятор следует только после его полной зарядки. Но вы всегда должны проверять уровень воды перед зарядкой.
Перед зарядкой убедитесь, что воды достаточно, чтобы покрыть любые открытые пластины (прямоугольные металлические детали видны, если заглянуть внутрь аккумулятора). После зарядки добавьте достаточное количество воды, чтобы довести уровень до дна вентиляционного отверстия, примерно на ¾ ниже верхней части элемента.
Важное примечание: владельцы аккумуляторов никогда не должны добавлять серную кислоту в свои аккумуляторы. При нормальной работе батареи потребляют только воду, а не серную кислоту. Если уровень электролита в аккумуляторе низкий, заполнение аккумулятора водой сохранит его работоспособность и безопасность для использования.
Не переливать
Во время зарядки аккумулятора плотность раствора электролита будет увеличиваться. Если перед зарядкой было добавлено слишком много воды, электролит расширится, что приведет к переполнению аккумулятора и повреждению аккумулятора.
Кроме того, чрезмерное увлажнение батареи может привести к дополнительному разбавлению электролита, что приведет к снижению производительности батареи.
«Как часто нужно поливать батарею?»
Частота добавления воды в аккумулятор зависит от того, как часто вы его используете. Аккумулятор тележки для гольфа, который используется только по выходным, может требовать полива только один раз в месяц. Вилочный погрузчик, используемый весь день, каждый день, может нуждаться в промывке аккумулятора каждую неделю. Жаркая погода также увеличивает потребность в поливе.
Важно регулярно проверять уровень жидкости в аккумуляторе, и лучше всего делать это после завершения зарядки аккумулятора.
Избегать Водопроводная вода
Водопроводная вода содержит минералы, вредные для батарей, даже если их добавлять в небольших количествах. Поэтому лучше всего использовать дистиллированную воду. Это недорого, доступно каждому и намного дешевле, чем замена вышедшего из строя аккумулятора.
Помните, что вода будет находиться поверх кислотного раствора в аккумуляторе, пока он не смешается за счет пузырьков, возникающих при зарядке. Если вы снимаете показания ареометра электролита, то лучше снимать показания после завершения зарядки.
Не допускайте разрядки аккумулятора. Поливайте его круглый год, и он будет работать усерднее и прослужит вам дольше!
Часто задаваемые вопросы по заправке аккумуляторов — Вопросы и ответы по заправке аккумуляторов
Часто задаваемые вопросы по аккумуляторам
Когда лучше всего заправлять аккумуляторы?
Лучшее время для полива – после полной зарядки аккумулятора. Поскольку многие люди выравнивают уровень заряда батареи один раз в неделю, а полив должен производиться раз в неделю, обычно полив производится после выравнивающего заряда.
Как я узнаю, что моей батарее нужна вода?
Многие настраивают полив батареи по расписанию.
Однако, чтобы сэкономить время и деньги, мы рекомендуем наш набор датчиков уровня Eagle Eye или Advanced Battery Steward Tracker. В датчиках уровня Eagle Eye световые индикаторы (красный/зеленый или ярко-зеленый/нет света) сообщат вам, нужна ли вашей батарее вода. Advanced Battery Steward Tracker также имеет красный и зеленый свет, но он отслеживает, отправляет и записывает данные отслеживания, к которым вы можете получить доступ через свой телефон или Интернет. Как датчики уровня Eagle Eye, так и Advanced Battery Steward избавляют от догадок о том, когда разрядить аккумуляторы, экономя время и деньги.
Как часто нужно заряжать батарейки?
Интервалы полива зависят от климата, методов зарядки, применения и возраста аккумуляторов. Как правило, при интенсивном использовании батареи необходимо поливать один раз в неделю; в легких приложениях батареям может понадобиться вода только один раз в месяц. Датчик уровня Flow-Rite Eagle Eye Elite или Eagle Eye Essential — отличный способ определить, пора ли разрядить аккумуляторы.
Если батарея завершила цикл зарядки и индикатор Eagle Eye Elite горит красным, батарея нуждается в воде; если горит зеленый, поливать пока не нужно. При использовании датчика уровня Eagle Eye Essential IV зеленый индикатор указывает на то, что батарея не нуждается в воде, а когда индикатор выключен, пришло время полить батареи.
Могу ли я постоянно оставлять воду подключенной к моим батареям?
Нет. После завершения цикла полива подача воды должна быть отключена от клапанов. Система предназначена для слива воды, оставшейся в трубках. Если подача воды не отключена, система не сможет правильно опорожнить трубку и выполнить сброс.
В каком диапазоне температур будет работать клапан Flow-Rite?
Компания Flow-Rite разработала свои системы для работы во всех областях применения. Наши системы полива предназначены для работы в морозильных камерах в Юноне, Аляска, и на стекольных заводах в Сан-Антонио, Техас, и везде между ними. Это означает, что вы можете поливать аккумуляторы при температуре от выше нуля (32º) до 150º по Фаренгейту и от 1º до 65,5º по Цельсию.
Что особенного в ваших трубках? В чем уникальность вашей трубки?
Во-первых, в наших трубках не используются зажимные кольца, что делает установку быстрой и легкой. Просто отрежьте трубку и наденьте ее на поворотный тройник. Зажимное кольцо не требуется, чтобы удерживать его на месте. Это означает отсутствие дополнительных инструментов и утечек.
Во-вторых, наши трубки не содержат пластификаторов, которые являются компонентом прозрачных трубок и делают их гибкими. Проблема возникает в среде аккумуляторов, когда пластификаторы вытекают из прозрачных трубок, что приводит к тому, что трубки желтеют, а также становятся хрупкими и негерметичными. Прозрачная трубка не может работать так же долго, как батарейка. Трубка Flow-Rite прослужит дольше, чем батарея, без какого-либо износа .
Что такое пламегасящий клапан и когда и зачем он мне нужен?
Наш стандартный пламегасящий клапан Millennium включает в себя как внутренний, так и внешний пламегаситель.
Работает ли ваша система в приложениях быстрой зарядки?
Да, Flow-Rite является ведущим поставщиком систем полива для индустрии быстрой зарядки. Его устойчивая к загрязнениям конструкция в сочетании с высококачественными армированными материалами делают его идеальным для сред, где для быстрой зарядки требуется высокопроизводительный клапан.
Какой клапан вы рекомендуете для альтернативной зарядки?
Мы рекомендуем клапан Maverick для дополнительной зарядки. Поскольку аккумуляторные элементы выходят из строя из-за перегрева, они часто выделяют твердые частицы, которые забивают обычные клапаны. Клапан Maverick разработан для бесперебойной работы независимо от вязкости внутренней жидкости.
Дополнительные сведения см. в нашей таблице совместимости.
Пожалуйста, свяжитесь со службой поддержки для аккумуляторов, содержащих защитные элементы.
Как работает клапан Millennium или Maverick?
В работе клапанов Millennium EVO и Maverick реализована передовая запатентованная технология, которая устанавливает новый стандарт надежности и универсальности при одноточечном поливе. Клапаны Millennium EVO и Maverick не имеют рычагов, шарниров или поворотного механизма и могут работать независимо от давления подачи воды для подпитки, точно контролируя уровень электролита в ячейке. Благодаря технологии Fluidic Displacer Valve, в нем используется конструкция двойного сбалансированного клапана, которая позволяет силе смещения действовать непосредственно через центр клапана без какого-либо механического рычага. В то же время он очень нечувствителен к изменениям используемого давления подачи воды, что делает его настоящим клапаном с несколькими давлениями. Технология Fluidic Displacer позволяет клапанам Millennium EVO и Maverick сохранять низкий профиль и простоту прокладки труб, характерные для предыдущих систем Flow-Rite PowerStream и Snap-Fill.
Сколько ячеек я могу заполнить одновременно?
С системами Millennium Evo и Maverick вы можете заполнить до 30 клапанов в одном контуре полива. Для клапанов Pro-Fill вы можете заполнить до 24 клапанов в одном контуре.
Сколько времени занимает установка комплекта Millennium или Maverick SPW?
Типичная установка занимает у неопытного человека в среднем 1 минуту или меньше на каждую ячейку.
Сколько времени занимает установка комплекта Pro-Fill?
Типичная установка занимает у неопытного человека в среднем 1 минуту или меньше на каждую ячейку.
Каковы рабочие характеристики клапанов Millennium или Maverick?
При использовании нашего регулируемого шланга мы рекомендуем подавать на шланг от 40 до 100 фунтов на квадратный дюйм. Это обеспечит от 3 до 35 фунтов на квадратный дюйм (статическое давление; отсутствие потока) в нашей системе полива. Кроме того, это должно подавать от 2 до 5 галлонов в минуту для скорости потока в систему или через очиститель Flow-Rite.
Очиститель обеспечивает постоянный поток воды.
Наши тележки для полива, переносные насосы и мини-насосы спроектированы для работы с нашей системой. Они также обеспечивают скорость потока от 2 до 5 галлонов в минуту через продувку.
Каковы рабочие характеристики клапана Pro-Fill?
При использовании нашего регулируемого шланга мы рекомендуем подавать на шланг от 40 до 100 фунтов на квадратный дюйм. Это обеспечит от 3 до 35 фунтов на квадратный дюйм (статическое давление; отсутствие потока) в нашей системе полива. Кроме того, это должно подавать от 2 до 5 галлонов в минуту для скорости потока в систему или через очиститель Flow-Rite. Очиститель обеспечивает постоянный поток воды.
Наши тележки для полива, переносные насосы и мини-насосы спроектированы для работы с нашей системой. Они также обеспечивают скорость потока от 2 до 5 галлонов в минуту через продувку.
Могу ли я использовать системы Millennium или Maverick в холодильных/морозильных камерах?
Да.
