Сплит-система: устройство, преимущества, особенности выбора

Сплит-система: устройство, преимущества, особенности выбора — Приоритет

22.01.2019

Кондиционирующее оборудование стало незаменимым для современного человека. Поэтому слово «кондиционер» не вызывает ни у кого удивления, а вот что такое сплит-система, знают не все. На самом деле данный термин обобщает агрегаты для охлаждения воздуха: кассетные, канальные, настенные.

Их конструкция состоит из двух блоков, соединенных электрокабелем и медным трубопроводом, обеспечивающим циркуляцию фреона. В наружной части размещен самый громоздкий и шумный узел оборудования – компрессор. Внутренний блок имеет меньшие габариты и отличается низкой генерацией шума.

Основная задача любого кондиционирующего оборудования – охлаждение воздушных масс. За поглощение тепловой энергии и ее перемещение во внешнюю среду отвечает хладагент, циркулирующий в закрытом контуре внутри системы. Преимущественно для таких целей используют фреон, однако сегодня начинают применяться более безопасные и эффективные аналоги.

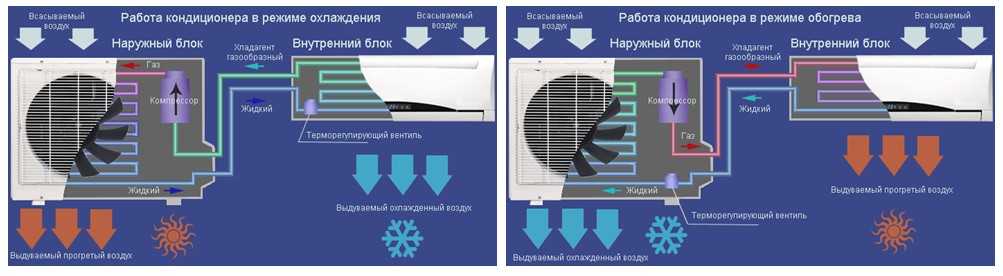

Схематично принцип работы сплит-системы выглядит следующим образом:

нагрев хладагента в помещении с переходом в газообразное состояние;

охлаждение воздуха при прохождении через испаритель;

распределение прохладных воздушных масс по пространству комнаты посредством вентилятора;

поступление хладагента в конденсатор, охлаждение при контакте с уличным воздухом и возвращение в жидкое агрегатное состояние.

Конструкция сплит-системы

Работа кондиционирующего оборудования основывается на взаимодействии различных технических узлов. Например, вентилятор отвечает за постоянную циркуляцию воздушных масс вокруг внутренней части сплит-системы, конденсатор охлаждает фреон и сжимает его до состояния газа, что необходимо для стабильной циркуляции по холодильному контуру.

Поэтому любой кондиционер вмещает в себе множество элементов.

стандартная комплектация внутреннего блока: конденсатор, компрессор, вентилятор, защитная крышка, фильтр фреона, плата управления, штуцеры медных труб;
стандартная комплектация внешнего блока: испаритель, вентилятор, фильтрующая система, панель индикации, защитная решетка, жалюзи, штуцеры-соединители, прибор управления.

Разновидности сплит-систем

На каждом объекте, будь то жилое здание, офисный центр, производственное помещение или магазин, существуют особые требования к режиму охлаждения воздуха. Поэтому компании-изготовители выпускают промышленное и бытовое оборудование в широком модельном ряду, что позволяет пользователям выбирать подходящий вариант в соответствии с площадью помещения и другими параметрами. Конструкция стандартных сплит-систем отличается от агрегатов, которые имеют дополнительные функции, то есть инверторных. Однако все они делятся на несколько групп:

Настенного типа. Устройство с мощностными показателями 2-7 кВт, предназначенное для комнат до 70 м2. Внутренний блок расположен сверху над окном, а внешний – под ним, за счет чего сокращается длина коммуникационной трубы между блоками до 7 м.
Канального типа. Внутреннюю часть системы, а именно блок и теплоизолированные воздуховоды, монтируют за потолком подшивной или подвесной конструкции.
Кассетного типа. Устройство, подающее холодный воздух посредством нижней части блока с габаритами 60×60 см, а в моделях с повышенной мощностью – 120×60 см. Сплит-система кондиционирования маскируется с помощью декоративной решетки с распределительными жалюзи.
Напольно-подпотолочного типа. Агрегаты с параметрами глубины 18-25 см, устанавливаемые под потолком либо в нижней части стены. Поток воздушных масс, соответственно, направляется горизонтально вдоль потолка или вверх, что дает возможность избежать его прямого попадания на людей и обеспечивает более качественное распределение внутри помещения.
Колонного типа. Габаритные кондиционеры с напольной установкой. Они требуют большого пространства для размещения, так как продуцируют сильный поток холодного воздуха, рядом с которым нельзя находиться.

Что такое сплит-система кондиционирования: типы, виды, технические характеристики

Рынок представлен большим разнообразием климатического оборудования: моноблоки, сплит-системы, бризеры, системы чиллер-фанкойл. У всех разная сфера применения и функционал. Для бытовых целей наиболее оптимальный вариант — сплит-система.

Содержание

Принцип работы сплит-системы
Конструктивные особенности
Внутренний блок
Внешний блок
Типы сплит-систем
Мультисплит-система
Дополнительные функции

Принцип работы сплит-системы

В качестве хладагента в кондиционерах используется фреон. В виде газа он попадает в испаритель, где отбирает тепло у воздуха, находящегося в комнате. Для интенсивного отбора тепловой энергии используется вентилятор, который через испаритель прогоняет теплый воздух из помещений.

Нагретый фреон поступает в компрессор, где сжимается, превращаясь в жидкий хладагент. Проходит по конденсатору, обдуваемому другим вентилятором, отдавая тепловую энергию воздуху и охлаждается. После этого жидкий фреон проходит через сопло с расширяющимся каналом, где падает его давление и происходит переход в газообразное состояние. Далее хладагент снова поступает в испаритель.

Система работы кондиционера является замкнутой и цикличной.

Конструктивные особенности

Сплит-система кондиционирования отличается от других видов климатической техники тем, что состоит из двух раздельных блоков: внутреннего и внешнего. Первый устанавливают внутри комнаты, второй на улице. Соединяются блоки между собой медными трубками, по которым движется хладагент. Трубки проводят сквозь стену, в которой предварительно перфоратором и алмазной коронкой проделывают отверстие.

Внутренний блок

Устройство внутреннего блока

Конструктивные особенности внутреннего блока заключаются в том, что в его состав входит испаритель и вентилятор. Испаритель представляет собой медную трубку, сложенную змейкой. На нее накладываются пластинки из нержавеющей стали или алюминия на случай длительной ее работы в условиях соприкосновения с конденсатом. При этом пластины увеличивают плоскость соприкосновения теплого воздуха с хладагентом через металлические стенки трубки.

Вентилятор – это барабан с лопастями, соединенный с электродвигателем. Центробежная модель установлена в горизонтальной плоскости. Электродвигатель вентилятора, понижающий трансформатор и плато управления процессами располагаются в отдельной секции, закрытой от испарителя герметичной перегородкой. Нельзя допустить, чтобы в электрическую часть блока попала влага. Назначение трансформатора – снизить напряжение 220 В до 24 В, на котором работает блок управления процессами.

В кондиционерах инверторного типа блок управления и трансформатор устанавливают во внешнем блоке сплит-системы.

Следующий конструктивный элемент внутреннего блока – лоток для сбора конденсата. При высокой температуре в помещении его образуется большое количество. Лоток соединяется через патрубок с дренажным шлангом посредством обычного пластикового хомута. Шланг через отверстие в стене выводится на улицу.

Фильтры удерживают пыль, чтобы она не просочилась к испарителю и не превратилась на нем в слой грязи. Лопасти заслонки перенаправляют поток охлажденного воздуха.

Внешний блок

Устройство внешнего блока

Комплектация включает приборы холодильной системы:

компрессор,
конденсатор,
вентилятор для конденсатора,
трубка сопло или ТВР (терморегулирующий вентиль),
фильтр очистки хладагента,
четырехходовый клапан, который обеспечивает работу сплит-системы в режиме кондиционирования и обогрева.

Типы сплит-систем

По способу установки кондиционеры бывают:

настенные,
напольные,
потолочные
напольно-потолочные.

Настенные сплит-системы: внешний и внутренний блоки крепятся к стенам дома. Напольные, они же колонные, устанавливаются на пол. Это мощная техника с большой хладопроизводительностью. Их используют в помещениях с большой площадью и объемом пространства.

Потолочные сплит-системы делятся на две группы:

Кассетные. Внутренний блок располагается в пространстве между базовой потолочной поверхностью и подвесной конструкцией. На виду установлена только декоративная решетка и жалюзи, через которые воздух подается в помещение. Распространение направления воздуха может производиться во все четыре стороны вдоль потолочной поверхности или с небольшим уклоном в сторону пола.
Канальные. По внешнему виду похожи на кассетный вариант. По конструктивным особенностям данные модели относятся к категории мульти-систем. Установлен один внешний блок, к которому подведены каналы от внутренних блоков. Все элементы холодильной установки располагаются во внешнем блоке, даже испаритель. От него по комнатам разбросаны теплоизолированные воздуховоды, по которым охлажденный воздух движется в помещения.

Напольно-потолочная сплит-система отличается от всех остальных тем, что внутренний блок имеет не один ряд жалюзи, через которые в помещения поступает холодный воздух, а два.

Один располагается в верхней части, второй в нижней. Монтируют его на потолке или на полу у стены. Если он устанавливается на полу, через верхние жалюзи воздух направляется к потолку вдоль стены, через нижние — вдоль напольного основания. Если устанавливается на потолке, через верхние — вдоль потолка, через нижнюю — в сторону пола вдоль стен.

Мультисплит-система

Мультисплит-система с тремя компрессорами

В составе всего один внешний блок и несколько внутренних, раскиданных по комнатам. Последние соединены с внешним параллельными шлейфами из медных трубок. Система МСС делится на две группы: фиксированные и наборные.

Фиксированная – полностью скомплектованная установка, точно подогнанная под мощность компрессора. Во внешнем ее блоке определенное количество портов для подключения внутренних блоков. Во внешнем блоке может быть установлен один или два компрессора.

Если в комплектацию установки входит два компрессора, то оба могут работать на все внутренние блоки, как единый целый агрегат, или их разбивают на контуры с соединением к каждому агрегату по определенному количеству внутренних блоков, тогда контуры работают независимо друг от друга. Так появляется возможность настраивать каждый контур на требуемый температурный режим.

Наборные мультисплит-системы – это до 16 внутренних блоков, которые подключаются к одному внешнему. В последнем может устанавливаться до трех компрессоров. Количество внутренних блоков может варьироваться в зависимости от количества помещений. Если нужно подключить 8-9 блоков внутри, остальные оставшиеся свободными порты заглушаются специальными устройствами.

У мульти-сплит-системы есть несколько достаточно серьезных недостатков:

если вышел из строя внешний блок, здание полностью остается без кондиционирования;
невозможно настроить все внутренние блоки, чтобы они работали в разных режимах;
высокая цена;
сложный монтаж.

VRF-системы отличаются от стандартных тем, что в их конструкции нет раздельных портов подключения внутренних блоков. Есть всего один, от которого отходит медная трубка, а к ней присоединяются другие каналы, по которым хладагент движется к внутренним блокам сплит-системы. Таких каналов может быть до 100 штук. Так происходит равномерное распределение фреона по шлейфам, и каждый блок, расположенный внутри здания, сам контролирует температурный режим.

Дополнительные функции

Отрицательно заряженные ионы улучшают работу легких, стимулируют кровообращение

Производители многих брендов стали предлагать варианты климатических систем, обладающие дополнительными полезными функциями:

увлажнение воздуха за счет собираемого конденсата в наружном блоке, который подается во внутренний по специальной трубке, и разбрызгивается с помощью вентилятора;
организация приточной вентиляции за счет установленного дополнительно вентилятора, который гонит воздух с улицы в помещение;
усиленная фильтрация воздуха за счет установки дополнительных фильтров тонкой очистки;
функция Follow me – кондиционер реагирует на изменение температурного режима в месте, где расположен дистанционный пульт управления;
ионизация воздуха заряжает ионы проходящего через испаритель потока отрицательным зарядом.

Независимо от того, какая выбирается сплит-система: настенного типа или напольного, канальная или кассетная, необходимо строго учитывать мощность кондиционера и площадь охлаждаемого помещения с высотой потолков не более 3 м.

Вот соотношение этих параметров:

Маркировка	Мощность, кВт	Площадь, м²
7	2,1-2,3	до 18
9	2,6-2,9	18-26
12	3,5-3,8	35
14	4	40
18	5-5,6	50
24	6,3-7,3	70
28	8-9	75
30	8,2-9,4	80
36	10,5-11,5	90
41	12-13,5	100
48	14-15,2	120
60	16-27	150
96	28-29	250

описание принципа работы + правила установки

Согласитесь, кондиционер может облегчить жизнь, сделать ее намного комфортнее. Летом обеспечит прохладу и приятный сон, а зимой поможет согреться. Но как сделать правильный выбор? Ведь современный рынок предлагает тысячи моделей климатического оборудования. Например, тренд последних лет — мульти-сплит-система, что это такое, чем она отличается от аналогичных систем кондиционирования?

Если послушать отзывы о мульти-сплитах, то можно услышать диаметрально противоположные мнения. Кто-то в восторге, но она явно не оправдала ничьих надежд. Почему так происходит? Как правило, из-за непонимания принципа работы и технических особенностей системы в целом, либо из-за неправильной установки и подключения.

Попробуем разобраться, что такое мульти-сплит система, как она работает. Рассмотрим преимущества и недостатки данной методики и поговорим о тонкостях установки оборудования.

Содержание статьи:

Что такое мульти-сплит система?
- Внешний блок кондиционирования
- Внутренние блоки мульти-кондиционера
Принцип работы мульти-сплит системы
- Преимущества мульти-системы
- Недостатки климат-системы
Установка кондиционирования воздуха
- Процесс установки оборудования
- Общие ошибки установки
Выводы и полезное видео по теме

Что такое мульти-сплит система?

Мульти-сплит-система – специальное климатическое оборудование, предназначенное для кондиционирования и поддержания определенных климатических параметров воздуха в помещениях различного назначения. Состоит как минимум из трех элементов.

Всегда есть один наружный, который устанавливается снаружи, снаружи и монтируется на фасаде здания. И как минимум два внутренних модуля испарителя, которые, собственно, и охлаждают/нагревают воздух.

Несмотря на то, что работа всех сетевых кондиционеров зависит от одного внешнего блока, каждый из них автономен в своих настройках и настройке. Для управления каждым модулем предусмотрен свой пульт, на котором можно задать свои, отличные от других параметры режима кондиционирования. Важно только, чтобы все устройства работали либо на охлаждение, либо на обогрев. В противном случае возможна неисправность всей системы

При установке данной системы кондиционирования необходимо учитывать как совокупность характеристик всех ее устройств, так и технические возможности каждого из них.

Внешний блок кондиционирования воздуха

Главной характеристикой внешнего модуля является его мощность. Производительность одного агрегата должна обеспечивать нормальное функционирование всех внутренних устройств в одном климатическом режиме.

Как правило, самостоятельно рассчитать его затруднительно, так как расчет производится по дифференцированной шкале. Но для примерного определения номинальной мощности нужно просто сложить показатели каждого внутреннего блока. Полученная сумма должна быть равна внешней мощности.

Но результат этого расчета будет относительным, т.к. в него не вошли следующие значения:

холодопроизводительность;
режимы работы;
Площадь помещений;
Климатические особенности региона.

Есть модели уже собранных мульти сплит систем. В них производительность наружного блока уже подразумевает нагрузку фиксированного количества внутренних модулей.

После покупки система готова к установке — больше ничего считать не нужно.

Компрессорно-конденсаторный блок является ключевой частью любой сплит-системы. Обеспечивает нагрев и охлаждение воздуха. Он состоит из корпуса, в котором расположены компрессор, конденсатор, вентилятор, клапаны, фильтр-осушитель, а также капиллярные трубки и расширительные змеевики.

Преимуществом наборных систем является возможность выбора разных типов кондиционеров для любого из помещений.

Это может быть актуально, когда назначение этих помещений предполагает наличие разных объемов и задач кондиционирования воздуха. В этом случае разработку проекта системы кондиционирования следует доверить профессионалам.

Внутренние блоки мульти-кондиционера

Внутренние устройства мульти-сплит системы де-факто ничем не отличаются от обычных. Разница лишь в их количестве и возможности использования сразу нескольких типов модулей в рамках одной сети.

Данная система позволяет использовать устройство, оптимально подходящее по мощности, функциональности и эстетическим параметрам для каждого помещения. Например, установив в торговом зале кассетный модуль, а в соседнем шкафу настенный модуль

Типы кондиционеров, которые можно использовать при работе системы:

настенные;
;
;
столбчатый;
пол и потолок.

Мультисистема позволяет использовать несколько типов внутренних устройств, не загромождая фасад конденсаторными коробками.

Принцип работы мульти-сплит систем

Технически мульти-сплит система работает и одинаково, так как у каждого внутреннего устройства есть свой, отдельно ведущий к наружному блоку.

Нагрев и охлаждение обеспечивается за счет фазовых переходов хладагента из жидкого состояния в газообразное и наоборот, за счет разницы давления и температуры.

При преобразовании фреона из жидкости в газ воздух в помещении охлаждается, а в обратном процессе выделяется тепло.

Принцип работы кондиционера ККБ всегда одинаков для всех сплит-устройств данного уровня мощности. Но, в зависимости от модели, агрегат может отличаться по отдельным, родственным характеристикам — уровням шума и мощности

Движение хладагента от наружного блока к внутреннему осуществляется по двухтрубным каналам. Этой технической особенностью и объясняется главный недостаток мульти-сплит-систем – невозможность одновременной работы кондиционеров в разных режимах. Только или только.

Преимущества мультисистемы

Спрос на мульти-сплит-системы объясняется просто.

Наиболее важные преимущества:

Эстетика. Нет необходимости загромождать фасад или стены дома габаритными коробками внешнего блока, по одному на каждый внутренний прибор. Достаточно одного-двух, способных обеспечить необходимые помещения квартиры или частного дома необходимым микроклиматом индикаторы.
Каждый кондиционер настраивается удаленно с помощью индивидуального пульта дистанционного управления.
Возможность выбора кондиционеров различных типов для работы в одной системе. Таким образом, вы можете выбрать лучшее устройство для каждой комнаты.
Максимальная звукоизоляция. Так как основной источник шума – конденсаторный блок монтируется снаружи, а он один – шума работающих кондиционеров даже при открытых окнах практически не слышно.

При этом стоимость такой мультисистемы ненамного дороже обычной.

Большинство пользователей называют главным преимуществом системы широкий диапазон рабочих температур. Это позволяет настроить оборудование для работы в нужном температурном диапазоне.

Сочетание этих преимуществ зачастую является очень веским аргументом в пользу выбора мульти-сплит системы. Даже несмотря на его явные и не очень недостатки.

Недостатки климатической системы

Мульти сплит-система не идеальна. У нее есть свои недостатки, которые необходимо учитывать.

Это прежде всего:

сложный монтаж. От каждого кондиционера нужно провести свой канал на внешний блок;
повышенная цена за установку оборудования;
невозможность одновременной работы системы кондиционеров в разных режимах. Например, в одной комнате воздух греть, а в другой охлаждать.

Недостатки есть в любом устройстве. Но, например, выбрав компрессор и установив его на порядок ниже внутренних модулей, можно значительно снизить количество потребляемой электроэнергии при работе системы без потери ее производительности.

Установка кондиционера

Независимо от того, какое здание (деревянное, кирпичное) производится, эти работы лучше доверить специалистам.

Зачастую установка всей мультисистемы дело не только ответственное, но и достаточно опасное. Особенно это актуально для монтажа ККБ в квартирах верхних этажей многоэтажек

Эффективность всей системы будет зависеть от того, насколько технология прокладки каждого канала и учет особенностей выбранных типов внутренних модулей соблюдается.

По умолчанию весь рабочий процесс можно разделить на этапы:

Проектирование — расположение всех основных узлов и узлов системы, расположение прокладки основной и электропроводки.
Наценка.
Монтаж электропроводки.
Монтаж/закрепление коробки наружного блока на стене.
Прокладка автомобильной дороги.
Установка внутренних модулей системы.
.

После подключения мульти-сплит системы в обязательном порядке проводится тестирование всех показателей ее работоспособности.

Процесс установки оборудования

Когда проект готов, начинается процесс установки мультисистемного оборудования, а также прокладки и подключения коммуникаций.

В первую очередь внешний блок крепится к наружной стене на кронштейнах на расстоянии не более 20 метров от внутренних модулей. Это среднее значение, для каждого блока системы разных производителей предусмотрена своя максимально допустимая длина расстояния от компрессорно-конденсаторного блока.

Закрепив блок на стене, отмечает место, где от него будут проведены коммуникации — дренажный, межблочный и силовой кабели, по две медные трубки от каждого внутреннего модуля в изоляции.

Следующим шагом будет обозначение направления выхода под небольшим уклоном. При устройстве дренажа снаружи средний уклон рассчитывают в пределах 5 мм на метр всей длины трассы.

В наружной стене сверлится отверстие диаметром не менее 50 мм (чем больше внутренних блоков, тем шире). При планировании вывода стока в помещение, в канализацию отверстие также делают с небольшим уклоном вниз к сифону. При присоединении стока к канализационному стояку необходимо использовать сифоны с гидрозатвором. Это необходимо для исключения самой возможности попадания «запахов» канализации в систему кондиционирования, а, следовательно, и распространения ненужных запахов по дому

На линиях разметки выполняется штробление под прокладку магистрали или накладывается декоративный короб по всей длине до примыкания.

При прокладке дренажной системы необходимо придерживаться норм:

уклон горизонтальных участков должен быть 3%;
повороты и изгибы шланга не должны превышать 45º.

Кабельная трасса от ККБ должна идти прямо к распределительному щиту. Это самый оптимальный вариант распределения энергии – он придает системе определенную автономность, делая ее независимой от работы и энергоемкости других бытовых приборов.

Кроме того, с точки зрения эстетики позволяет не загромождать стены кабелями, розетками, шнурами и вилками. А с точки зрения удобства — внешние блоки в каждой комнате будут включаться прямо с пульта.

После установки блоков внутренних модулей начинаются собственно пуско-наладочные работы. Все коммуникации подключаются к модулям оборудования, накидные гайки затягиваются туго, с усилием для достижения необходимого уровня герметичности соединения.

Когда все элементы системы подключены, а она уже закрыта, из фреоновой магистрали сети откачивается воздух и вода.

Последними действиями монтажников является открытие внешних портов оборудования, запуск хладагента и тестирование системы кондиционирования — проверка работы во всех режимах на максимальной мощности оборудования.

Распространенные ошибки монтажа

Бывает так, что, ознакомившись с инструкцией по установке от производителя, владельцы еще не смонтированных мульти сплит систем доверяют эту работу дилетантам.

В 90% случаев такое решение приводит к ошибкам монтажа:

Установка выносного кондиционера в одной плоскости с внутренними устройствами — снижает производительность всей системы, увеличивает энергопотребление.
Крепление компрессора к стене застекленного балкона – недостаток воздуха для теплообмена.
Изгиб труб магистрали, по которой циркулирует хладагент — уменьшение пропускной способности, увеличение нагрузки на компрессор.
Установка внутренних системных модулей над радиаторами отопления или другими отопительными приборами.
Плохое качество прокатки — система очень быстро потеряет фреон.

Перечислены не все ошибки установки, так как бывает, что система не дозаправлена хладагентом, или неправильно рассчитан уклон и т.д.

Поэтому экономия на установке может привести к быстрой поломке системы кондиционеров.

Специалисты сервисного центра или надежной компании, профиль которой установка и обслуживание кондиционера, могут гарантировать, что ККБ установлен правильно, но также постараются, чтобы он выглядел красиво и не вызывал нареканий у соседей снизу (если кондиционер установлен в многоэтажном доме). Ведь не всем понравится капающий сверху конденсат

Чтобы установка была надежной, а система работала исправно, необходимо при монтаже использовать специализированное оборудование и обладать профессиональными знаниями и навыками.

Это обеспечит продолжительность работы и эффективность кондиционирования воздуха в соответствии с заявленными производителем параметрами. Кроме того, сервисные центры дают гарантию на качество своей работы. Поэтому, если что-то пойдет не так — они будут обязаны исправить ошибки установки за свой счет.

Перечисленные выше проблемы являются первыми признаками неисправности устройства. Специалисты служб по обслуживанию систем кондиционирования рекомендуют при обнаружении неполадок незамедлительно обращаться в соответствующие организации для диагностики и ремонта.

Своевременно выявленная проблема решается небольшим ремонтом или заменой запчасти. Игнорирование может привести к быстрому исчерпанию ресурса и повреждению всей системы.

Выводы и полезное видео по теме

Принцип работы мульти-сплит системы представлен в следующем видео:

Сравнение сплит и мульти-сплит систем можно увидеть в следующем видео:

Выбор системы кондиционирования, особенности в жилой район, дело ответственное. Ведь любое устройство имеет свои особенности и технические возможности.

Главное помнить перед принятием ответственного решения о необходимости расстаться с розовыми очками и смело посмотреть на достоинства и недостатки понравившейся системы. Ведь в зависимости от потребностей пользователя они могут меняться местами и из минуса становиться плюсом и наоборот.

Если у вас есть опыт использования мульти-сплит системы, поделитесь им с нашими пользователями.

Устройство и принцип работы типовой сплит-системы

Каждый, кто пытался решить проблему охлаждения воздуха в доме или квартире, имеет хотя бы приблизительное представление о том, что такое сплит-система. Этот вариант кондиционера уверенно пришел на смену древним «окнам» и остается популярным уже много лет.

Понимание особенностей сплит-системы позволит правильно выбрать модель и правильно организовать ее работу.

В этом материале мы поговорим об устройстве и принципах работы сплит-систем, а также расскажем о тонкостях монтажа, которые необходимо соблюдать, чтобы оборудование прослужило долгие годы.

Содержание статьи:

Суть работы и принцип действия
Устройство сплит-системы
Типы, виды, дополнительные функции
Что нужно знать о инверторных моделях?
Кондиционер с тепловым насосом
Особенности установки и правила эксплуатации
Выводы и полезное видео по теме

Суть работы и принцип действия

Основное назначение сплит-системы — охлаждение воздуха в помещении . Блок состоит из двух частей. Один из них устанавливается снаружи помещения, а другой внутри. Для их соединения узкой трубой в толще стены делается отверстие. Принцип работы сплит-систем примерно такой же, как и у холодильников.

Хладагент, циркулирующий по трубе внутри системы, поглощает тепло воздуха, находящегося внутри помещения, передает тепловую энергию наружу и возвращает ее в окружающую среду. Холодильный контур кондиционера включает два основных элемента: конденсатор и испаритель.

Первый из них заключен в наружный блок устройства, а последний – в блок, установленный в помещении.

Основными элементами сплит-системы являются конденсатор, компрессор и испаритель, между которыми циркулирует хладагент, передавая тепловую энергию из помещения на улицу

Хладагент (обычно фреон) перемещается между устройствами по замкнутому контуру. В помещении он нагревается в процессе поглощения тепловой энергии и становится газом.

Таким образом воздух охлаждается при прохождении через испаритель. Для улучшения движения воздушных потоков по помещению используется вентилятор.

Далее хладагент поступает в конденсатор. Здесь он проходит через компрессор и затем охлаждается, соприкасаясь с более холодным воздухом улицы. Хладагент снова становится жидким.

Принцип работы такой системы соответствует работе обычного холодильника, здесь также используется способность фреона испаряться при низких температурах.

Фотогалерея

Фото

Сплит-системы относятся к категории автономных систем кондиционирования, включающих в себя наружную и внутреннюю части

Автономные климатические установки осушают и охлаждают воздух, для чего рециркуляционный поток воздуха продувается через охладители . Зимой они нагревают воздух с помощью электронагревателей или путем реверсирования функции чиллера

Внешний блок сплит-системы находится на фасаде дома. Для обработки одного-двух смежных помещений это относительно небольшой аппарат с воздухозаборным устройством и вентилятором.

Сплит-системы делятся на одно- и многозонные по охвату обрабатываемого помещения. Первые подают равномерно очищенный воздух во все точки одного помещения, вторые подают потоки с разными характеристиками

В ассортименте сплит-систем преобладают модели с настенным внутренним блоком, как наиболее рациональные в размещении и удобные в бытовом использовании

Для больших торговых, спортивных залов, для других общественных зданий оптимальным вариантом является кассетный или канальный тип

Офисные и производственные помещения чаще всего оборудуются с применением напольных сплит-систем колонного типа. Они устраивают пользователей мощностью и практически никому не мешают в помещениях с небольшим количеством мебели

Популярность сплит-систем типа «сплит-стена» невероятно возрастает, что обосновывается интересным дизайном и возможностью выбора мест размещения в соответствии со своим вкусом и предпочтениями

Стандартные компоненты разделенной системы

Установка Функции разделения системы

Внешний блок внутренней системы кондиционирования воздуха

Наружные единицы систем крыши

Блок внутренней крысы

Вариант для торговых центров и спортивных центров

модель

Напольно-настенный вариант кондиционера

Устройство сплит-системы

Чтобы процесс функционирования такого кондиционера осуществлялся эффективно, используется ряд элементов.

Наружный блок обычно включает:

вентилятор;
компрессор;
конденсатор;
Фреоновый фильтр
плата управления;
защитный кожух;
фитинги для медных труб и др.

Вентилятор обеспечивает постоянную циркуляцию воздуха вокруг агрегата, что обеспечивает быстрое и стабильное охлаждение фреона. Этот процесс происходит в конденсаторе. С помощью компрессора фреон сжимается, что обеспечивает его переход в газообразное состояние и циркуляцию по холодильному контуру.

Наружный блок сплит-системы устанавливается на специальные кронштейны. При монтаже необходимо следить за тем, чтобы скопившийся конденсат отводился должным образом.

Фильтр очищает фреон от загрязнений, попавших в систему, что может произойти при установке.

Помимо упомянутых элементов, в наружном блоке также может быть установлен четырехходовой клапан, который необходим, если модель обеспечивает не только охлаждение, но и обогрев помещения в зимнее время.

Устройство наружного блока: 1 — вентилятор; 2 — теплообменник; 3 — компрессор; 4 — плата управления; 5 — защитное устройство; 6 — корпус

В блок управления практически полностью расположен во внешней части устройства. Но если инвертор отсутствует, электронику обычно устанавливают во внутреннем блоке.

В состав этой детали обычно входят:

защитная решетка;
фильтровальные системы;
вентилятор;
испаритель;
жалюзи;
индикаторная панель;
;
соединительная арматура и др.

Защитная решетка обычно расположена на передней панели. Ее легко снять или открыть для доступа к обслуживанию внутренних элементов кондиционера. Через отверстия этой решетки в устройство поступает воздух для дальнейшего охлаждения.

Фильтр грубой очистки представляет собой просто пластиковую сетку, которая задерживает крупный мусор, чтобы он не попал в корпус блока.

Внутренний блок сплит-системы – это компактное устройство, которое украсит любой интерьер. Его размещают у внешней стены, чтобы уменьшить расстояние до наружного блока.

Фильтры тонкой очистки представляют собой несколько более сложную систему для задержания загрязнений мелких фракций: частиц пыли, нежелательных запахов, опасных бактерий и т.п. картридж или другие полезные фильтры.

Устройство внутреннего блока: 1 — решетка защитная; 2,3 — фильтры; 4 — вентилятор; 5 — испаритель; 6.8 — жалюзи, 7 — панель управления

Вентилятор, как уже говорилось ранее, нагнетает охлажденный воздух, проходящий через испаритель. Подвижные жалюзи оснащены электроприводом для регулирования направления потока охлажденного воздуха.

Панель с индикаторами отображает состояние устройства, например, заданную температуру воздуха, режим работы и т.д.

Это общее описание устройства сплит-системы. Конструкция таких кондиционеров может варьироваться в зависимости от дополнительных функций: наличия инвертора, обогрева и т. д. Для комнаты или квартиры достаточно обычного кондиционера. Устройство выбирается в зависимости от мощности, которая должна соответствовать площади помещения.

Типы, типы, дополнительные функции

Современные бытовые кондиционеры способны обслуживать до 90 кв. м. Но если речь идет о большом коттедже или офисе, есть смысл подумать об установке более производительных устройств. Задача кондиционирования таких объектов решается с помощью мультисплит-систем или полупромышленных моделей.

Схема наглядно демонстрирует особенности сплит-системы: хладагент внутри помещения нагревается, движется к наружному блоку и охлаждается, затем снова возвращается в помещение

Мультисплит-система позволяет установить несколько внутренних блоков, подключенных к одному общему наружному блоку. Экономически такое решение может оказаться более выгодным, чем использование нескольких обычных сплит-систем, однозначно выигрывает внешний вид фасада.

Альтернативой решению проблемы кондиционирования воздуха в большом здании может быть . Если площадь офиса или коттеджа приближается к размеру 500 кв. м или немного превышает его, есть смысл задуматься об использовании сплит-системы полупромышленного типа.

Канальный вариант такого устройства позволяет монтировать устройство и ведущий к нему канал под подвесным потолком без ущерба для внешнего вида помещения. Эти устройства способны не только очищать и охлаждать имеющийся в помещении воздух, но и забирать свежую массу снаружи, что значительно улучшает микроклимат.

Кассетные кондиционеры устанавливаются так, что решетка, через которую подается воздух, становится частью подвесного потолка. Холодный воздух распространяется по комнате быстро и равномерно. Узнайте больше о принципах разделения кассет. .

В помещениях сложной формы или там, где по каким-либо причинам отсутствует натяжной потолок, устанавливаются напольно-потолочные системы.

Что нужно знать о инверторных моделях?

Есть модели сплит-систем с инвертором и без. Оба варианта популярны, но разницу все же узнать не помешает. Инвертор — это устройство, которое может обеспечить специальную мощность компрессора.

Схема инвертора предназначена для преобразования переменного тока в постоянный.

Сплит-системы с инвертором потребляют примерно на 30-40% меньше электроэнергии, чем обычные аналоги. Срок службы таких устройств также больше.

После этого меняются характеристики постоянного тока, чтобы снова преобразовать его в переменный ток, но уже с новыми показателями, и передать мощность на компрессор.

В результате мощность работы компрессора будет варьироваться в зависимости от ситуации: комфортной температуры, до которой необходимо охладить воздух и исходных показателей, существующих на момент начала работы системы.

При наличии инвертора кондиционер работает постоянно, не выключается. Для чего это? Несмотря на постоянную работу устройства, инверторная схема позволяет снизить потребляемую мощность примерно на 30%, чем при использовании модели с аналогичными характеристиками, но без инвертора.

Отсутствие регулярных циклов включения-выключения благоприятно сказывается на функционировании кондиционера и позволяет увеличить срок его службы в полтора-два раза. Такой кондиционер можно оставить включенным на весь день, не беспокоясь о счетах за электроэнергию.

Высокая производительность достигается за счет повышения производительности теплообменника, а также благодаря современному микропроцессору, регулирующему работу агрегата.

Считается, что сплит-системы, оснащенные инвертором, способны быстро установить оптимальную температуру в помещении, а затем поддерживать ее на нужном уровне. Такие устройства производят намного меньше шума, чем бесинверторные аналоги.

На нашем сайте есть статья, где мы провели сравнительный обзор инверторных и обычных сплит систем. Подробнее — см.

Кондиционер с тепловым насосом

Если сплит-система оснащена тепловым насосом, зимой ее можно смело использовать для обогрева помещения. Некоторые покупатели ошибочно полагают, что для этого внутренний блок кондиционера оснащен ТЭНами, что совершенно не соответствует действительности.

На самом деле такой кондиционер имеет четырехходовой клапан и систему управления, которая как бы разворачивает процесс охлаждения в обратную сторону.

Устройство охлаждает уже не помещение, а улицу, т.е. работает как тепловой насос типа воздух-воздух. Чтобы понять, как можно обогреть помещение холодным наружным воздухом, необходимо изучить работу теплового насоса.

В работе данного агрегата также используется способность хладагента (того же фреона) нагреваться при низких температурах.

Хотя воздух снаружи холодный, он содержит некоторое количество тепла с низким потенциалом. Хладагент поглощает эти крохи энергии, концентрирует их, проходит через повышающий давление компрессор и выпускает воздух в помещение. Воздушные потоки нагреваются и распространяются по всему помещению.

В результате отопление осуществляется при очень низких затратах энергии. Этот вариант считается выгодным и безопасным способом жилья. Стоит отметить, что принципы работы сплит-системы и теплового насоса очень похожи. Однако не нужно рассматривать встроенный в сплит-систему тепловой насос как основной способ обогрева помещения, это скорее вспомогательная опция.

При покупке устройства следует внимательно изучить условия эксплуатации и технические характеристики устройства. Тепловой насос эффективен в южных широтах теплой зимой при температуре +5…-15 градусов. При -20 нагрев практически невозможен.

Особенности монтажа и правила эксплуатации

Процесс относительно несложный, но неопытным мастерам все же следует доверить эту задачу профессионалам, знакомым с работой холодильного оборудования. Обычно сначала устанавливается внутренний и наружный блок, в стене проделывается отверстие и устройства соединяются трубкой.

Для правильной работы сплит-системы ее фильтры необходимо регулярно очищать от загрязнений. Следует предотвращать чрезмерный нагрев оборудования, скачки напряжения и электромагнитные помехи.

Самая важная часть . Даже если все остальные работы хозяин квартиры проделал самостоятельно, пусть этот шаг сделает опытный мастер, практика показывает, что так надежнее.

Неправильный монтаж может значительно снизить эффективность работы кондиционера и является наиболее частой причиной поломок данного оборудования.

Очень важно правильно выбрать место для внутреннего блока. Если холодный поток будет направлен на близлежащую поверхность, оборудование будет работать некорректно, а охлажденный воздух будет неравномерно распространяться по помещению. Работа наружного блока обычно сопровождается образованием конденсата.

Место для внутреннего блока сплит-системы следует выбирать так, чтобы не было препятствий для свободного движения воздушных масс, проходящих через его корпус

Необходимо позаботиться об удалении этой влаги специальной трубкой, чтобы вода не течь по стене. Если сплит-система смонтирована правильно, остается обеспечить ее нормальную работу. Температуру охлаждения рекомендуется устанавливать в пределах 21-23 градусов.

Допустимы и более низкие температуры, но такой режим работы создает дополнительную нагрузку на систему. Кроме того, слишком большая разница между температурой внутри и снаружи здания может иметь нежелательные последствия для здоровья.

Внутренний блок лучше всего устанавливать таким образом, чтобы исключить прямое воздействие солнечных лучей.

Сверление наружных стен при монтаже сплит-системы выполняется с использованием специального оборудования, например, устройства для алмазного сверления бетона

Помимо опасности перегрева существует вероятность того, что яркий свет может стать помехой для сигнала светодиода. Для увеличения срока службы системы во время ее работы лучше закрывать окна и двери. Конечно, периодически нужно проветривать дом или приобрести модель, забирающую воздух с улицы.

Оборудование должно быть защищено от чрезмерного нагрева или электромагнитного воздействия. Раз в полгода. Наружный блок должен быть защищен от непогоды.

Опасность для оборудования представляют скачки напряжения, если разница между номинальными и реальными показателями превышает 15% от нормативных.
