Программа для расчета площади воздуховодов и фасонных изделий: Расчет площади воздуховодов и фасонных изделий

Содержание

для построения разверток фасонных частей воздуховодов

software

  • формат txt, exe, doc
  • размер 1.3 МБ
  • добавлен 31 января 2012 г.
Набор из 5 небольших программ, не требующих инсталляции.
Позволяют экспортировать результатs в AutoCad.
Все программы содержат инструкции по работе с ними.

1 «Зонт прямоугольный из одной части»
Предусмотрено три типа развертки:
— без припусков: предполагается изготовление зонта при помощи сварки;
— с припусками на фальц: предполагается изготовление зонта при помощи фальца;
— с припусками на фальц и на закатывание проволоки: предполагается изготовление зонта при помощи фальца и закатывание проволоки по периметру зонта для ужесточения его краев.

2 «Переход косой с круглого сечения на круглое»
Изображение развертки содержит габаритные размеры. Ниже изображения развертки появятся исполнительные размеры, достаточные для вычерчивания или разметки раз-вертки методом радиусных засечек (описание метода — см. ниже). Ниже изображения перехода появится справочная информация о площади и массе заготовки и развертки перехода.

3 «Переход косой с прямоугольного сечения на прямоугольное»
Программа предназначена для расчета данных, достаточных для разметки или вычерчивания развертки перехода косого c прямоугольного сечения на прямоугольное (контур меньшего прямоугольного сечения не пересекает контур большего прямоугольного сечения). Также можно создать файл для построения в Автокаде 2-D модели развертки перехода. Развертка не учитывает припуски на фальцы, сварку, резку материала и т. п.

4 «Переход прямой с круглого сечения на круглое»
Изображение развертки содержит исполнительные и габаритные размеры, достаточные для построения развертки.

Если поместить курсор над величиной половины угла развертки — можно увидеть подсказку: величина той же половины угла, выраженная в градусах и минутах. Ниже изображения развертки расположена справочная информация о площади и массе заготовки и развертки.

5 «Переход прямой с прямоугольного сечения на круглое»
Диаметр круглого сечения не больше любой из сторон прямоугольного сечения. Развертка не учитывает припуски на фальцы, сварку, резку материала и т. п.

Похожие разделы

  1. Академическая и специальная литература
  2. Механика
  1. Академическая и специальная литература
  2. Промышленное и гражданское строительство
  3. Информационные технологии в строительстве
  1. Прикладная литература
  2. Компьютерная литература
  3. ArchiCAD
  1. Прикладная литература
  2. Компьютерная литература
  3. Autodesk AutoCAD Civil 3D
  1. Прикладная литература
  2. Компьютерная литература
  3. Autodesk Revit Architecture
  1. Прикладная литература
  2. Компьютерная литература
  3. Nemetschek Allplan
  1. Программное обеспечение
  1. Программное обеспечение
  2. Системы CAD / CAM / CAE

Смотрите также

  • формат djvu
  • размер 3. 69 МБ
  • добавлен 08 апреля 2010 г.

Второе издание. Дополненное и переработанное. -1967. В книге приведены принципы раскроя основных фасонных элементов воздуховодов : отводов, переходов, тройников, задвижек, зонтов и т. д. По каждому элементу приведен пример раскроя.

  • формат djvu
  • размер 3.85 МБ
  • добавлен 20 августа 2009 г.

Госстройиздат, 1959. 264 стр. Общие сведения о вентиляции Слесарно-заготовительный работы Жестяницко-заготовительные работы Изготовление сварных воздуховодов из листов стали, фланцев, воздуховодов и фасонных частей из винипласта Монтаж вентиляции Организация работ, техники безопасности, и расценки на работы по промышленной вентиляции

  • формат dwg, pdf
  • размер 1. 15 МБ
  • добавлен 15 марта 2011 г.

Термодинамические свойства воздуха Расчет систем отопления Расчет тепловых сетей Бестабличный метод расчета воздуховодов Расход воды жилыми зданиями Влаговыделения с открытых водных поверхностей Годовой расход газа и топлива I-d диаграмму см.

  • формат pdf
  • размер 16.04 МБ
  • добавлен 05 ноября 2011 г.

Описан многолетний опыт работы автора на стройке по разметке вентиляционных воздуховодов. Даны чертежи раскроек частей воздуховодов и их практическое использование непосредственно на строительнойо площадке. Предназначенна для рабочих занятых непосредственно раскроем частей вентиляционных установок. Стройиздат. Ленинградское отделение. 1984 г.

  • формат djvu
  • размер 1. 12 МБ
  • добавлен 31 марта 2011 г.

В книге дины основные сведения по раскрою и изготовлению из листового материала фасонных частей и деталей систем вентиляции. Приведены некоторые геометрические построения, необходимые для вычерчивания отдельных элементов фасонных частей. Освещены вопросы обработки листовой стали как ручным, так и индустриальным способом с применением современной заводской технологии. Обобщен опыт работы передовых монтажных организаций в части раскроя и изготовлен…

software

  • формат xls
  • размер 519.99 КБ
  • добавлен 16 октября 2010 г.

Аэродинамический расчёт воздуховодов и вентиляционных сетейrn

  • формат pdf
  • размер 6. 88 МБ
  • добавлен 20 января 2011 г.

Автора нет. Подробная методика расчета воздуховодов со всеми необходимыми справочными данными на 41 странице. Файл будет крайне полезен начинающим проектировщикам систем вентиляции и студентам строительных специальностей.

standart

  • формат djvu
  • размер 5.21 МБ
  • добавлен 12 ноября 2009 г.

Госстрой СССР, Главпромстройпроект, Союзсантехпроект, ГПИ Проектэнерговентиляция, ВНИИГС, Москва, 1979г. Настоящее Руководство разработано в дополнение к требованиям главы СНиП «Отопление, вентиляция и кондиционирование воздуха» и предназначено для проектирования и расчета металлических воздуховодов систем вентиляции, кондиционирования воздуха, воздушного отопления и аспирации строящихся и реконструируемых зданий и сооружений.

  • формат djvu
  • размер 3.56 МБ
  • добавлен 20 ноября 2011 г.

В настоящем альбоме представлены рабочие чертежи лючков для чистки воздуховодов. Разработанные лючки предназначены для установки на круглых воздуховодах в системах аспирации и пневмотранспорта и используются для чистки воздуховодов Сантехпроект Москва 1989

Справочник

  • формат pdf
  • размер 434.66 КБ
  • добавлен 27 ноября 2011 г.

В справочнике даны основные технические характеристики фасонных изделий для систем вентиляции 8 с. -Отводы воздуховодов круглого сечения ОТк. -Переходы воздуховодов круглого сечения ПКц, ПКа -Тройники воздуховодов круглого сечения ТК

BIM-модели систем вентиляции компании «Вентум».

Часть 1

«Вентум» — российский производитель продукции для устройства и монтажа систем вентиляции, дымоудаления, кондиционирования, включая воздуховоды и фасонные изделия, противопожарные и дымовые клапаны, вентиляционные решётки, нержавеющие зонты, вентиляторы и другие расходные материалы и комплектующие. Продукция компании успешно применяется на объектах самого различного назначения, а использование в работе передовых программных продуктов, в том числе BIM-моделирования, позволяет компании разрабатывать и вести масштабные проекты и брать на себя сложные технические решения.

Компанией BIMLIB был разработан каталог семейств Revit для BIM модели систем вентиляции. Семейства разработаны в категориях:

  • арматура воздуховодов — клапаны, обратные клапаны, шумоглушители;
  • воздуховоды — круглые (от 80 мм до 2000 мм), квадратные (от 100 мм до 4000 мм). Настроены типы трассировки как с использованием врезки, так и с использованием тройников. Предусмотрена возможность фланцевого и ниппельного соединения;
  • воздухораспределители — решетки, переточные решетки, диффузоры круглые/прямоугольные, зонты вытяжные/вентиляционные;
  • гибкие воздуховоды;
  • соединительные детали воздуховодов — адаптеры, фланцы, отводы, тройники, крестовины, врезки, переходы.

Разработанные семейства, максимально удобны в использовании в проекте. Кроме автоматически подстраиваемой геометрии элементов под трассы воздуховодов, реализована возможность изменения размеров исходя из заданных параметров.

Все разработанные семейства имеют различное отображение в зависимости от выбранного уровня детализации на виде.

На высоком уровне детализации максимально точно отображён вид элемента, но так чтобы это не сильно загружало модель при прорисовке. На среднем уровне элементы отображаются в упрощённом виде, а для воздухораспределителей добавлено отображение направления потока воздуха, чтобы избежать ошибочной установки вместо приточной решетки — вытяжной. Отображение элемента в низком уровне детализации позволяет с легкостью формировать схемы систем.

Кроме того, каждый элемент имеет заполненные параметры идентификации, что позволяет быстро получать спецификации.

Обзор семейств и их параметров

Воздухораспределители

Воздухораспределители выполнены в приточном и вытяжном варианте. Данные семейства автоматически цепляются к воздуховоду и подстраиваются под его размеры. Следует учитывать, что приточная и вытяжная решётки это разные элементы модели, отличить их помогут стрелки направления воздушного потока.

Рассмотрим параметры данных семейств в модели:

Параметры категории «Графика»

Позволяют изменить видимость условного графического отображения (далее УГО) на схемах, его размер и отступ от объемной геометрии семейства.

Параметры категории «Механизмы»

Данные параметры отвечают за исполнение элемента и влияют на его обозначение в спецификации.

Категория «Механизмы — Расход»

Содержит в себе параметры, отвечающие за проведение расчетов.

Категория параметров «Размеры»

При активации параметра «BL_Ширина_Автоподбор»  размер ширины воздухораспределителя подбирается из заданных параметров категории «Механизмы – Расход». По умолчанию ширина воздухораспределителя подстраивается под ширину воздуховода, на который он устанавливается.

Параметр «BL_Угол» влияет на положение ламелей воздухораспределителя.

Клапаны

В семействах клапанов  предусмотрено отображение зоны обслуживания. Это поможет избежать ситуаций, при которых подключение смонтированного оборудования на стройке невозможно.

Рассмотрим параметры данных семейств:

Параметры категории «Графика»

 Параметры данной категории позволяют изменить видимость УГО на схемах, его размер и отступ от объемной геометрии семейства.

Параметры категории «Механизмы»

Параметры категории «Данные»

 Параметры категорий отвечают за исполнение элемента и влияют на его обозначение в спецификации.

Категория «Видимость»

Параметры данной категории отвечают за отображение зоны обслуживания на планах и на 3D видах.

Параметры категории «Размеры»

Параметры «А» и «В» отвечают за высоту и ширину клапана.

Параметр «L» задает длину клапана. Параметры «а1», «b1», «l1» отвечают за размеры привода клапана. «x1» — параметр, отвечающий за дополнительное увеличение зоны обслуживания по ширине и высоте клапана.

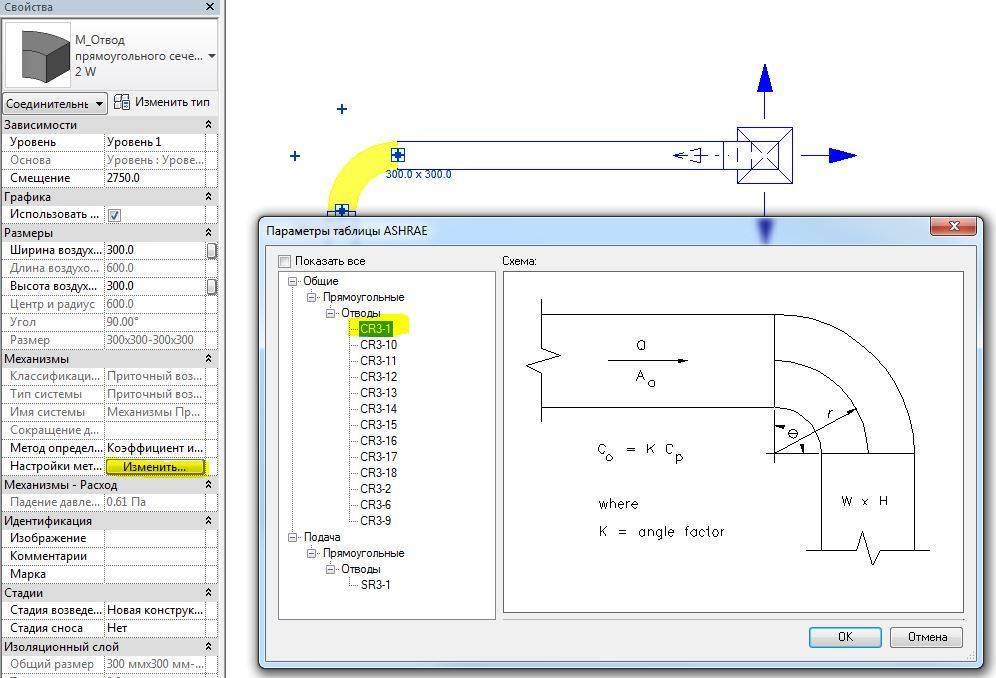

Категория «Механизмы — Расход»

Категория содержит в себе параметры, отвечающие за проведение расчётов.

При активации параметра «Задать расход открытого клапана», для расчёта параметра «ADSK_Расход воздуха» используется параметр «BL_РасходТребуемый».

Параметр «BL_КМС» является суммой  параметров «КМС_Клапан» и «КМС_Решетка». В случае, если с параметра «Решетка» снята галочка, параметр «КМС_Решетка» не учитывается.

Соединительные детали воздуховодов
семейства соединительных элементов воздуховодов

Все семейства соединительных элементов воздуховодов выполнены в двух вариантах: фланцевом и ниппельном. На изображении представлен фланцевый вариант. При этом для перепадов по высоте созданы прямоугольные и круглые «Утки».

Рассмотрим параметры данных семейств:

Категория параметров «Данные»

Прямоугольные тройники и крестовины, с помощью переключения параметра «Задать ось отвода тройника», автоматически могут выравнивать присоединённый воздуховод по верхней плоскости воздуховода, либо по оси.

В переходниках реализована возможность выравнивания присоединяемого воздуховода по плоскостям. Кроме того, возможно изменение длины перехода.

Категория параметров «Идентификация»

 В параметре «BL_ПлощадьПоверхности» вычисляется площадь поверхности соединительного элемента.

Скачать BIM-модели можно по ссылке.

Прямоугольные воздуховоды и фитинги — Академия MEP

Глава № 1. Прямоугольные воздуховоды и фитинги

Для того, чтобы выполнить монтаж, вам необходимо понять, как выглядят прямоугольные воздуховоды и фитинги и как они представлены на чертежах. . Они могут быть нарисованы либо как одна линия, либо как двойная линия, что делает их внешний вид совершенно другим. Мы покажем вам оба способа, чтобы вы могли идентифицировать любой фитинг в его однострочном или двухстрочном формате.

Инженеры используют такие программы, как AutoCAD или BIM (Информационное моделирование зданий), которые имеют стандартные символы воздуховодов и фитингов, кроме того, они могут создавать свои собственные представления того, как воздуховоды и фитинги выглядят на чертежах, но как только вы узнаете что искать вы можете определить небольшие различия.

Прямоугольные воздуховоды

Воздуховоды бывают различной длины в зависимости от производственного оборудования, имеющегося у подрядчика. Для тех цехов по производству листового металла, у которых есть линия по производству рулонов, где листовой металл поступает от производителя в больших рулонах различной толщины (толщины), стоимость изготовления может быть снижена за счет автоматизации. Дополнительную информацию см. в курсе «Производство листового металла».

Стандартная ширина листового металла в рулонах составляет 36 дюймов, 48 дюймов, 60 дюймов и 72 дюйма. Листовой металл также можно приобрести в виде плоских листов, обычно размером 36 дюймов x 9.6 дюймов, 36 дюймов x 120 дюймов, 48 дюймов x 96 дюймов, 48 дюймов x 120 дюймов, 60 дюймов x 96 дюймов и 60 дюймов x 120 дюймов. Стандартная длина воздуховода может составлять 4 или 5 футов от стыка к стыку, не принимая во внимание потерю длины из-за самого стыка, если только вы не используете запатентованное скользящее соединение.

Если стандартная ширина рулонов и листового проката составляет 36 дюймов, 48 дюймов и 60 дюймов, то обычно это стандартная длина каналов из листового металла, которые вы будете использовать в коммерческом строительстве. Вы хотите оптимизировать длину воздуховода, чтобы избежать дополнительной обработки материала, которая увеличивает ваши затраты на рабочую силу.

Материал листового металла – плоский материал

Изготовление прямоугольного воздуховода зачастую обходится дороже, чем аналогичного круглого воздуховода. Круглый спиральный воздуховод изготавливается с помощью спирального станка, а затем из рулона листового металла выкручивается круглый воздуховод. Поскольку круглый материал имеет стандартные размеры и его легко крутить, его стоимость, как правило, ниже, чем у его прямоугольного эквивалента.

Соединения и швы воздуховодов

Знание длины стандартного воздуховода для рулонов листового металла поможет вам определить, сколько коротких деталей у вас есть при выполнении взлета. Короткий отрезок — это отрезок воздуховода короче стандартной длины. Эта короткая деталь должна быть изготовлена ​​вручную в магазине вместо того, чтобы пропускать ее через автоматизированную линию намотки. Короткие отрезки стоят дороже за фунт, чем змеевик. Для автоматизированной линии катушки дешевле изготовить кусок воздуховода, чем вручную.

Воздуховоды могут поставляться в полностью собранном виде или в разобранном виде в виде L-образных секций. Поставка воздуховода в виде L-образных секций (в разобранном виде) позволяет перевозить больше листового металла, так как их легко соединить вместе. Это также увеличит объем полевых работ, так как теперь им придется собирать L-образные секции воздуховода.

Соединения

Соединение воздуховода — это часть воздуховода, которая присоединяется к следующему участку воздуховода или фитинга. Соединения могут быть выполнены из отрезка воздуховода или фитинга или могут быть прикреплены к концу, что облегчает соединение двух частей. Существуют различные типы суставов, самые распространенные из которых; TDC (поперечный соединитель воздуховода), Ductmate, S&D (Slip and Drive), Welded и Standing S and Drive. (См. главу о соединениях листового металла)

Швы

Шов – это та часть воздуховода, которая соединяется с другой частью самого воздуховода для соединения секции воздуховода или фитингов. Типы швов различаются в зависимости от класса давления и наибольшего размера воздуховода, предпочтений вашей компании или требований юрисдикции. Некоторыми из наиболее распространенных типов швов являются питтсбургский шов, замок с защелкой, замок Gore Lock или сварной шов. (См. главу о швах листового металла)

Прямоугольные фитинги

Прямоугольные фитинги стоят дороже, чем прямоугольные прямые воздуховоды, из-за дополнительных трудозатрат на резку и сборку каждой детали фитинга. Фитинги требуют вырезания нескольких частей из металла, а затем их сборки в окончательную форму. Мы рассмотрим различные типы фитингов, наиболее часто встречающихся в коммерческом строительстве.

Начальные фитинги

Всякий раз, когда часть воздуховода выходит на сторону другого воздуховода, вам понадобится начальный фитинг. Этот начальный фитинг позволяет надежно прикрепиться к другому участку воздуховода и обеспечить надлежащее уплотнение во избежание утечки. Протекающие воздуховоды фактически убыточны, поскольку затраты на охлаждение или нагрев воздуха переносятся на чердак или снаружи.

Каждый из этих начальных фитингов позволит вам подключиться к стороне прямоугольного воздуховода или круглого воздуховода, как в главе о круглом воздуховоде.

Прямоугольный на прямоугольном

Вы хотите убедиться, что прямоугольный воздуховод, к которому вы прикрепляете, как минимум на пару дюймов больше, чем присоединяемый воздуховод. Например, если основной прямоугольный воздуховод имеет глубину 20 дюймов, то вам следует использовать начальный фитинг ответвления глубиной 18 дюймов или меньше. Это оставляет место для швов воздуховодов. Помните, что первое измерение, которое вы видите, принадлежит той стороне, которая видна на виде.

45-градусный кран

Использование 45-градусного крана обеспечивает лучшие характеристики потока, чем прямой кран. Они обычно используются на стороне подачи, в то время как прямой отвод обычно находится на возвратных или выхлопных каналах.

Прямоугольный отвод

Отвод от квадратного до круглого

Они часто используются, когда глубина прямоугольного воздуховода меньше размера круглого присоединяемого ответвления. Например, это позволяет прикрепить 12-дюймовый круглый спиральный воздуховод к прямоугольному воздуховоду высотой всего 10 дюймов. Этот тип фитинга также предлагает дополнительное преимущество, заключающееся в улучшении характеристик воздушного потока.

Отвод квадратный-круглый

Прямоугольный отвод на круглом воздуховоде

Часто используется для установки прямоугольных приточных решеток сбоку большого круглого главного воздуховода. Вы можете увидеть это расположение там, где не установлены потолки, например; Спортивные залы, рестораны, склады и т. д.

Прямоугольное на круглом

Квадратное колено с поворотными лопастями

Колено находится там, где вы хотите сделать поворот на 90 градусов. Использование поворотных лопастей позволяет плавно менять направление воздуха, вместо того, чтобы он ударялся о боковую часть фитинга. Поворотные лопасти в основном используются на стороне приточного воздуха в системе, в то время как колена без поворотных лопастей часто используются для систем с отрицательным воздухом, таких как возвратный воздух и выхлоп. Поворотные лопасти бывают различных конструкций, включая одинарную толщину, двойные стенки и дорогие акустические поворотные лопасти с двойными стенками.

Квадратный отвод с поворотными лопастями

Вот как выглядит отвод с поворотными лопастями на чертеже, нарисованном двойными линиями.

Поворотные лопатки

Квадратное колено состоит из четырех основных частей; Щека, горло, пятка и поворотные лопатки.

Детали квадратного колена

В коленях используется несколько типов поворотных лопаток. Вы должны свериться со спецификациями относительно требований поворотных лопастей в вашем проекте. Наиболее распространены поворотные лопасти; одностенные, двустенные и акустические поворотные лопасти.

Одностенные поворотные лопатки

Одностенные поворотные лопатки

Двустенные поворотные лопатки

Двустенные поворотные лопатки

Колено с радиусом 90 градусов

Аналогично квадратному колену в что он обеспечивает поворот вашего листа на 90 градусов металлические воздуховоды. Вместо резкого поворота, как у квадратного локтя, этот локоть обеспечивает поворот на 90 градусов. К этому фитингу также можно добавить поворотные лопасти, но это не так часто указывается. 9Колено с радиусом 0 градусов занимает больше места при повороте, чем квадратное колено с углом 90 градусов того же размера.

Колено с радиусом 90 градусов (вид в плане и изометрический вид)

Угол 45 градусов

Для прокладки воздуховода через здания и вокруг препятствий и других инженерных коммуникаций необходимо выполнить требуемое смещение. Угол 45 градусов обычно используется для обхода препятствий.

Уголок 45°

Тройник с закругленной головкой – Двойные колена

Использование этого фитинга позволяет одновременно 90 градусов поворот в противоположных направлениях. Это можно сделать с помощью жестких квадратных отводов или радиусных отводов.

Двойной коленчатый тройник

Переходы – эксцентрические и концентрические

Переход позволяет уменьшить размер воздуховода. Это делается, когда CFM (кубических футов в минуту) объем воздуха в воздуховоде был уменьшен до такой степени, что имеет смысл использовать меньший размер. Существует несколько стандартных конфигураций перехода; эксцентрический — это когда вы переходите только с одной стороны, а концентрический — когда вы сходитесь с двух сторон, чтобы сохранить траекторию осевой линии для воздушного потока.

Переходы

Смещения – Ogee’s

Использование смещения позволяет дизайнеру обойти различные аспекты застроенной среды, такие как; водопроводные трубы, конструктивные элементы, электрические кабелепроводы, пожарные спринклеры, светильники, другие воздуховоды и т. д.

Смещения

Подписка на рассылку новостей пробег вместо того, чтобы постукивать в сторону воздуховода. Преобразование воздуховода прямоугольного сечения в круглый воздуховод обычно является более экономичным решением и позволяет использовать гибкие соединения воздуховода с воздухораспределительной частью.

Фитинг от квадратного к круглому От квадратного к круглому

Передающий воздуховод

Передающий воздуховод предназначен для того, чтобы воздух, захваченный стеной во всю высоту помещения, проходил через эту стену на другую сторону, где он вернется обратно в систему, будь то вытяжной вентилятор или какой-либо кондиционер. Это часто происходит в неканальных системах рециркуляции воздуха.

Футерованный передающий воздуховод (хорошо снижает шум)

Звукозащитный кожух возвратного воздуха

Возвратный воздуховод помогает уменьшить передачу шума из одного помещения в другое с помощью облицованного воздуховода, прикрепленного к 9Колено 0 градусов.

Звукозащитный кожух возвратного воздуха

Жалюзи с пленумом

Жалюзи служат для создания защищенных от непогоды отверстий в конструкции здания, позволяющих воздуху поступать или выходить из здания. Вы можете найти вытяжные трубы, заканчивающиеся жалюзи, или наружный воздух, подаваемый в здание, чтобы обеспечить необходимую вентиляцию (свежий воздух) для жителей здания.

Жалюзи с пленумом из листового металла

Демпферы объема

Заслонки играют важную роль в балансировке воздуха в системе. Каждый отводной воздуховод должен иметь заслонку объема, позволяющую регулировать объем воздуха. Инженер проектирует систему HVAC с определенным CFM (объемом воздуха) для каждого помещения в здании и для каждой части воздухораспределения. Подрядчик наймет или самостоятельно выполнит баланс воздуха, чтобы система обеспечивала количество воздуха, указанное на чертежах инженером-проектировщиком.

Регулятор объема используется при балансировке воздуха для регулировки объема воздуха, выходящего из воздухораспределительного устройства. Попытка использовать воздухораспределительное устройство в качестве демпфера не является хорошей инженерной практикой, так как чем ближе ограничение к воздухораспределительному устройству, тем больше шума будет в помещении.

Прямоугольный демпфер объема

Вкладыш воздуховода

Листовой металл либо обернут изоляцией, либо облицован изоляцией. Лайнер может использоваться как по тепловым, так и по акустическим причинам. Если воздуховод HVAC проходит через некондиционируемое пространство, то воздуховод должен быть обернут или облицован изоляцией, чтобы избежать потери или усиления тепла. Это требование кода и предназначено для предотвращения потери энергии. Футеровка воздуховода также используется для устранения или уменьшения передачи шума. Посмотрите это видео, чтобы увидеть, как крепится вкладыш с помощью штифтов, приваренных к металлу. Вариант этой машины может быть установлен в линию с полностью автоматизированной линией рулонов.

Штыревой фиксатор для крепления вкладыша к воздуховоду

Вкладыш воздуховода имеет различную толщину в зависимости от требуемых тепловых или акустических свойств. Общие размеры включают вкладыш 1/2”, 1”, 1-1/2” и 2”. Вкладыш крепится в цехе изготовления листового металла с помощью штифтов и клея. (Информацию об автоматизированном процессе см. в главе «Линия для производства листового металла в рулонах»)

Двустенный воздуховод с перфорированной облицовкой

внутренняя стенка перфорированного вкладыша (№3). Вы должны закрепить воздуховод из листового металла или фитинг (№1) с акустическим вкладышем (№2) с помощью клея и закрепить его перфорированным металлом (№3). Это делается для всех форм воздуховодов и фитингов, включая прямоугольные, круглые и овальные.

Воздуховод с двойными стенками и перфорированным металлическим вкладышем

Шум ослабляется небольшими отверстиями, которые притягивают шум в изоляцию из стекловолокна, зажатую между внутренней и внешней стенкой. Очевидно, что такой тип воздуховода будет стоить намного дороже, чем стандартный воздуховод. Вы можете обнаружить, что это необходимо для первых 25 футов более или менее от любого оборудования, создающего шум, например, вентилятора в системе обработки воздуха. Проверьте спецификации и примечания к чертежу и детали.

Обертка для воздуховодов – Изоляция

Обертка для воздуховодов, как упоминалось выше, используется из-за ее теплозащитных свойств. Недопущение утечки или проникновения тепла в воздуховод из листового металла важно для сохранения использования энергии. Обертка воздуховодов обычно имеет следующие размеры в зависимости от значения R, необходимого для соответствия местным строительным или энергетическим нормам; 1″, 1-1/2″, 2″ и 3″. Изоляция воздуховодов в крупных коммерческих проектах обычно выполняется субподрядчиком подрядчика по ОВиК. Эти подрядчики специализируются на изоляции воздуховодов и трубопроводов, связанных с HVAC и сантехникой.

Герметики

Герметики используются для обеспечения надлежащей герметизации швов и стыков. Важно, чтобы конструкция воздуховода, по которому проходит кондиционированный воздух, была герметичной. Используются различные типы герметиков; клейкая лента, силикон, твердое литье и т. д.

Поворотные лопасти

Использование поворотных лопастей обеспечивает лучший поток воздуха и гидродинамику. Поворотные лопасти состоят из направляющей лопасти (№2), которая поставляется в виде витков (№1), и поворотной лопасти (№3). Когда эти два компонента будут собраны, вы получите узел поворотной лопасти (#4), который затем вставляется в колено или фитинг. Показанные здесь детали изготовлены Hardcast компанией Carlsile.

Компоненты для сборки поворотных лопастей

Сварные воздуховоды

См. главу о системах удаления смазки.

Подпишитесь на информационный бюллетень

Курс по монтажу из листового металла

  • Глава №1 – Прямоугольные воздуховоды и фитинги
  • Глава №2 – Круглые воздуховоды и фитинги
  • Глава №3 – Подвески для воздуховодов из листового металла
    • 902 15 Глава №4 – Лист Производительность труда на металлургическом месторождении
  • Глава № 5. Численность рабочей бригады
  • Глава № 6 — Уплотнитель воздуховодов из листового металла
  • Глава № 7 — Детали и особенности листового металла
  • Глава № 8 — Выпуск консистентной смазки
  • Глава № 9 — Распределение воздуха
  • Глава № 10 — Аренда оборудования
  • Глава № 11 — Условия, влияющие на полевые работы
  • Глава № 12 – Работы по оборудованию ОВКВ

Программное обеспечение для оценки ОВКВ | Программное обеспечение для оценки воздуховодов

Программное обеспечение для оценки воздуховодов QuoteSoft

Нет двух абсолютно одинаковых подрядчиков по строительству воздуховодов, и QuoteSoft Duct — это единственное решение, подключенное к облаку, адаптированное под любые ваши потребности. Программное обеспечение для оценки QuoteSoft HVAC — это мощное программное решение для подрядчиков по воздуховодам и ОВК, которым нужен простой в использовании инструмент для оценки трудозатрат и стоимости материалов для воздуховодов, труб и фитингов.

QuoteSoft Duct разработан для нужд коммерческих и промышленных подрядчиков по установке воздуховодов из листового металла, которым нужен быстрый и точный инструмент для расчета стоимости изготовления, установки и материалов. Программное обеспечение для оценки QuoteSoft автоматически рассчитывает ваше рабочее время и затраты на материалы для прямоугольных, круглых и овальных воздуховодов, аксессуаров и оборудования ОВКВ.

Подготовка точных взлетов требует огромного количества знаний, формул, материалов, спецификаций, ставок труда и факторов. Найти людей с нужными навыками непросто. QuoteSoft Duct предлагает альтернативу. Настраивая QuoteSoft со знаниями ваших старших оценщиков в стандартные таблицы данных компании, взлеты могут выполняться оценщиками, работающими неполный рабочий день, или начинающими оценщиками и/или менеджерами проектов, а ваши старшие сотрудники могут сосредоточиться на работе над важными взлетами, которые обеспечат победу. прибыльные рабочие места и улучшение прибыли.

QuoteSoft имеет доступные спецификации SMACNA и стандартное рабочее время, которые модифицированы для любого типа системы воздуховодов. Пользовательские спецификации запрограммированы в соответствии со стандартами вашей компании для конструкции воздуховодов во время установки и обучения и могут быть настроены с учетом приобретенных воздуховодов, спиральных труб и фитингов.

Программное обеспечение для оценки воздуховодов QuoteSoft выполняет расчеты непосредственно из планов на экране компьютера. QuoteSoft поддерживает широкий спектр популярных форматов чертежей САПР, включая PDF, BMP, iSQFT, Dodge Plans, JPEG, TIF, GIF и сотни других.

QuoteSoft Takeoff автоматически рассчитывает фунты цельнометаллических материалов, стоимость, квадратные футы, вкладыш, стоимость оборудования, цех и полевые работы одним щелчком мыши. С помощью программного обеспечения для оценки воздуховодов QuoteSoft все значения мгновенно доступны во время взлета, включая возможность переопределения стандартных часов и долларов и вставки пользовательских значений. Это означает, что больше не нужно задаваться вопросом, что входит в вашу ставку. QuoteSoft — это ЕДИНСТВЕННАЯ ПРОГРАММА, позволяющая сразу же освоиться с вашими цифрами, потому что вы можете видеть и переопределять все данные, входящие в вашу ставку во время взлета.

Видимость данных – Всегда правильные значения. Это может сделать только QuoteSoft Duct.

Позвоните по телефону 541-684-4665 или нажмите ниже для получения дополнительной информации или демонстрации QuoteSoft!
