Проход печной трубы через металлочерепицу: как правильно вывести трубу на крыше

Содержание

монтаж вокруг трубы, примыкание металлочерепицы к трубе

В конструкции металлической кровли одним из самых проблемных и сложных узлов является проход трубы через металлочерепицу.

Данному элементу всегда уделяют особое внимание, как проектировщики и установщики котельного оборудования, так и сами кровельщики. Несколько общих рекомендаций

Сначала о вариантах расположения прохода.

Специалисты каминного, печного и котельного оборудования советуют располагать дымоход и его проход на крышу поближе к коньку.
Так основной участок трубы не будет размещен в холодной зоне, это существенно понизит опасность оседания конденсата и его проникновение внутрь дымохода.
Кровельщики рекомендуют выводить дымоходную трубу и ее проход прямо через конек.
Так облегчается монтаж к перекрытию узла примыкания, пресекается образование снеговых карманов в холодный сезон, а, следовательно, исключается опасность протечек в данной зоне.
Удачный вариант прохода печной трубы — ее размещение на скате около конька (см. монтаж конька металлочерепицы). Чтоб защитить дымоход от атмосферных осадков, его устье надо укрывать особым зонтом, который делается из основного кровельного материала.
Но, если дымоходная система подключается к котельному оборудованию, использовать зонт не рекомендуется. Небольшая температура продуктов топливного сгорания не даст легко уходить газам, когда те встретят препятствие на своем пути.

Обратите внимание!

Один из самых сложных случаев, когда проход дымохода через металлочерепицу организуется через утепленную кровлю, представляющую собой «слоеный пирог».

При этом вывод трубы лучше всего смонтировать с помощью отдельного короба.

Участок вокруг дымохода должен быть заполнен негорючим утеплителем, например, минеральной ватой с повышенной плотностью.

Узел прохода через кровлю выбирается в зависимости от сечения дымохода, ведь он может быть квадратным, прямоугольным, круглым либо овальным.

Как организовать проход прямоугольной или квадратной трубы на кровле из металлочерепицы

Монтаж защитного фартука вокруг печной трубы

Чтобы примыкание металлочерепицы к трубе, квадратного либо прямоугольного сечения,было герметичным, на скате кровли делается внутренний фартук.

Для этого используются верхние и нижние планки примыкания.

Нижняя планка прикладывается к стенам дымохода, далее отмечается ее верхняя кромка.

По отмеченной линии выбирается штроба, глубиной не меньше 1.5 см, имеющая небольшой наклон вверх. Когда закончите данную операцию, уберите пыль, штробу же промойте водой.

Обустройство внутреннего фартука начните с нижней стенки дымохода, затем продолжите на всех остальных стенах.

Не забывайте монтировать планки с нахлестом в 15 см, так вы исключите опасность протечек. Вставленные в штробу края доборных элементов залейте теплостойким герметиком.

Далее под низ фартука заведите плоский металлический лист, необходимый для стекания воды. Направьте его или в ендову, или вниз до кровельного карниза. По краю кровли, при помощи молотка и плоскогубцев, сделайте бортик.

Нередко, дополнительно к этим мерам, перед установкой внутреннего фартука, на трубу на 5 см выводится гидроизоляция, срез ее приклеивается скотчем.

В данном случае изоляция должна быть теплостойкой. Место печного входа нужно обернуть специальной пленкой, например — «Экобит».

Далее, сверху внутреннего фартука производится монтаж металлочерепицы вокруг трубы.

Когда сборка финишного покрытия на данном участке будет закончена, можно приступать к обустройству внешнего фартука. Он делается из верхних планок примыкания и играет декоративную роль.

Наружный фартук монтируется таким же образом, что и внутренний, но верхние кромки планок фиксируются непосредственно к стенам трубы, без обустройства штробы.

Следует отметить, что от стропил до дымохода необходимо предусмотреть оптимальное расстояние для хорошей вентиляции.

Совет!

Чтоб кирпич трубы при нагреве не растрескивался, его рекомендуется от влаги защитить, обернув для этого железным листом, имеющим полимерное покрытие.

Оставьте при этом зазор в 2см для вентиляции.

Если используется круглая дымоходная труба, то в месте ее вывода на крышу из металлочерепицы тоже нужно применять ленту «Экобит» или ее аналоги. Она обладает саморасширяющейся основой и герметизирует сквозное отверстие.

Кровельные проходки для сквозных выводов круглого сечения

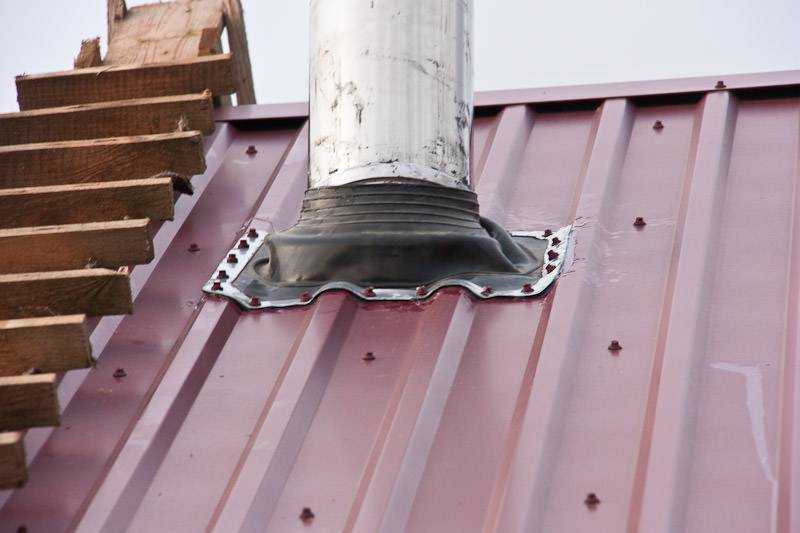

Кровельная проходка

Применяя кровельные проходки, вы обеспечите надежную герметизацию узлов кровли из металлочерепицы.

Данные доборные элементы используются там, где необходимо обустроить прохождение вентиляции через крышу, смонтировать дымоход либо электрический выход, поставить мачту либо антенну.

При этом монтировать проходки можно на все виды кровельных материалов.

Эластичность, которую имеют эти элементы, дает возможность обеспечить полную герметичность финишного покрытия на кровлях, имеющих самые разные конфигурации.

Помимо этого, проходки эффективно гасят смещения и вибрации, вызываемые давлением снега, расширением и сжатием от сезонных перепадов температур.

Производятся лучшие проходки из резины EPDM либо силикона. Данные материалы не боятся негативного воздействия погодных условий и сохраняют эксплуатационные характеристики при широком спектре температур.

Для силикона это -74º/+260º, для EPDM резины -55º/+135º.

Монтаж кровельной проходки

Далее краткая инструкция о том, как организовать примыкание к трубе металлочерепицы при помощи кровельной проходки.

Выберите кольцо уплотнителя, таким образом, чтоб его отверстие было на 20 процентов меньше сечения трубы. По мере необходимости, обрежьте его.
Далее, натяните уплотнитель по трубе. Монтаж вам сможет облегчить раствор хозяйственного мыла.
Надавите вниз уплотнитель и придайте ему форму, соответствующую основанию крыши. Применяя инструменты, вы можете так придавить кромки фланца, чтобы он расположился плотно к поверхности.
Затем нанесите под фланец герметик.
Закрепите его кровельными шурупами-саморезами к основанию. Шаг крепежа должен быть около 35 мм.

Узел монтажа трубы дымохода через кровлю
