Устройство эффективного прохода дымохода через потолок – важный строительный процесс, если строится загородный дом, баня или любой другой объект. В основном это объясняется конкретными требованиями пожарной безопасности, которых следует придерживаться в ходе строительства: причина возгораний как раз заключается в нарушении данных правил в ходе монтажа дымоотводной трубы. Дополнительную информацию по теме вы найдете на сайте dymohody.by.
- Сразу после вывода из печи можно устанавливать толстостенную стальную трубу без утепления. Ее высота не должна превышать метр: слишком повышенная температура на выходе. Далее можно обустраивать сэндвич-трубы.
- Через потолок ставят трубу в защитном слое. Для этого обычно используют фабричный сэндвич.
- В зонах пересечения перекрытий исключены стыки. Высота элементов должна быть такой, чтобы все стыки зрительно контролировались.
- Максимальная длина горизонтальной зоны — один метр.
- Колен на всем дымоходе должно быть около трех.
- Труба не должна фиксироваться к перекрытию прочно. При колебании температур она меняет габариты и должна беспрепятственно перемещаться.
Выбираем теплоизолятор
После того как конструкция зафиксирована на потолке, на чердаке или втором этаже промежуток между внешней стенкой трубы и балками закрывается теплоизолятором. Чаще всего для этих целей применяется базальтовая вата. Также проходку засыпают керамзитом. Это натуральный материал небольшого веса. Даже если он намокает, после высыхает, и свойства не утрачивает. В качестве экологичного изолятора можно применять глину. Ее разводят до пастообразной консистенции и замазывают все отверстия.
Трубу ставят вертикально. Со стороны чердака посредством металлических планок фиксируют в необходимом положении. Планки выполняют роль направляющих. Сам дымоход фиксировать не надо.
Гидроизоляция после вывода трубы через кровлю нужна для того, чтобы влажность не проходила на чердак и не стекала по сооружению вниз. При прохождении сэндвич трубы через кровлю следует соблюдать нормативы, отраженные в СНиП.
Заинтересовались?Обращайтесь к нам и получите стабильно работающую, безопасную и долговечную дымоходную систему по цене, которая Вас действительно порадует! Для получения подробной информации обратитесь к нам удобным для Вас способом: | Сделать заказ Задать вопрос |
Возврат к списку
Расчет стоимости дымохода для бани
Расчет стоимости дымохода для камина
Расчет стоимости дымохода для отопительных котлов
Как сделать проход дымохода через перекрытие, чтобы не было угрозы пожара
Самый опасный участок дымохода с точки зрения возгорания — это место выхода (прохождения) дымохода из перекрытия (особенно, если перекрытие деревянное).
Речь идет о так называемом проходном узле, правильность монтажа которого — это залог безопасности для вас и вашей семьи. Любая ошибка или халатность в организации этого пространства может стать причиной пожара, поэтому в данном вопросе лучше переборщить с мерами безопасности, чем что-то упустить. Как говорится, тот случай, когда лучше перестраховаться.
И мы так понимаем, если вы читаете этот текст, значит для вас понятия аккуратности и соблюдение технологий — не пустой звук. Ну, а наши эксперты, посредством данной статьи, помогут вам восполнить пробелы в необходимых знаниях по данному вопросу. В этой статье мы расскажем, как организовать проход дымохода сквозь потолок или стену, чтобы это было и надежно, и безопасно.
Кстати, если и монтаж печи вы планируете осуществлять самостоятельно, не поленитесь прочитать советы наших специалистов и по этому вопросу.

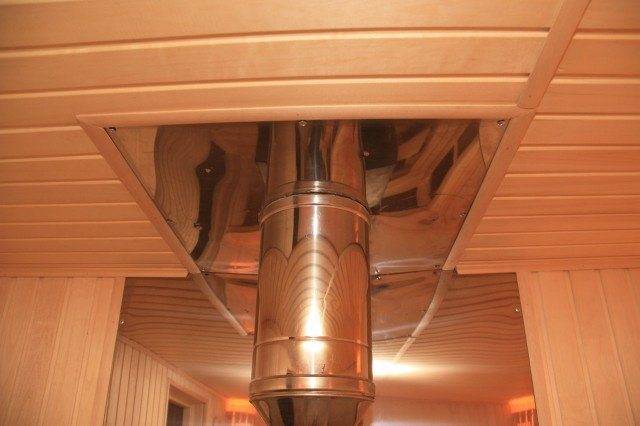

Рис 1. Проход дымохода MAGMA через деревянное перекрытие
Особенности действующих норм и правил
Пожаробезопасность практически всегда регламентируется соответствующими нормами и правилами со стороны законодательства.
Не станем цитировать в статье весь текст из вышеупомянутых пунктов, так как это долго, сухо и не всегда понятно для неспециалиста. Но на некоторых моментах мы все же остановимся.
Согласно этому документу, если диаметр трубы составляет 120 мм, то размер потолочной разделки должен быть почти 900х900 мм. Мы выделили этот пункт неспроста. Дело в том, что у большинства современных домов расстояние между балками составляет не более чем 600 мм…
Такая ситуация получается из-за того, что документ описывает, главным образом, кирпичные печи, при этом не учитывается использование современных термоизоляционных материалов, имеющихся на рынке. “Но как же быть?” — спросите вы.
Как обстоят дела на практике и насколько можно отойти от норм
Ответим так: “Да, можно отойти от этих норм. И да, на практике можно делать все законно, если делать это по уму”. Дело в том, что есть несколько официальных документов, которые также регламентируют правила пожаробезопасного прохода дымохода через потолок или стену.
К таким документам относятся:
- Инструкция производителя дымохода. Да, да, на эту инструкцию можно смело ссылаться как при монтаже дымохода, так и при появлении любых вопросов от контролеров. Часто производители дымоходов в паспорте прописывают все допустимые для своего изделия расстояния и материалы. Пример такого паспорта имеется у дымохода Schiedel.
- Документ согласования проходной разделки с МЧС. Такой документ вы можете получить самостоятельно, обратившись в министерство с соответствующим запросом. Для этого нужно отправить на испытание разработанную вами проходку для потолка или стены.В случае положительного заключения, использование такой проходки потолка становится полностью законной.
- TROL 2006 — это профессиональные правила строительных работ по печам и воздушному отоплению, действующие в Европе. Точнее сказать, эти правила действуют для европейского печного оборудования, которое, между прочим, продается и в нашей родной стране.
Лавров Сергей
Заведующий магазином на пр-те Народного Ополчения, 22В нашем ассортименте представлены 7 видов дымоходных систем. Ознакомьтесь с ними на этой странице.
ТОП-3 рекомендации от наших экспертов
Учтите эти советы, и они помогут вам изготовить правильный проход дымохода через деревянное перекрытие.
Совет №1. Параметры разделки
В зависимости от внешнего диаметра дымохода определяются размеры сквозного отверстия. Например, с диаметром трубы до 220 мм рекомендуется выполнить квадратное отверстие 500 Х 500 мм.
Диаметру трубы от 220 до 300 мм. — отверстие подойдет с габаритами 600 Х 600 мм.
Кстати, если читая эту статью, вы еще не определились с выбором самого дымохода, то мы подготовили критерии, учитывая которые, вы точно сможете сделать взвешенный выбор.
Совет №2. Материалы
Рекомендуем остановится на следующих двух материалах:
- Огнезащитная вата Rockwool Firebatts с фольгой.
- Теплоизоляционные плиты из силиката кальция. Например, Silka, Суперизол и др.

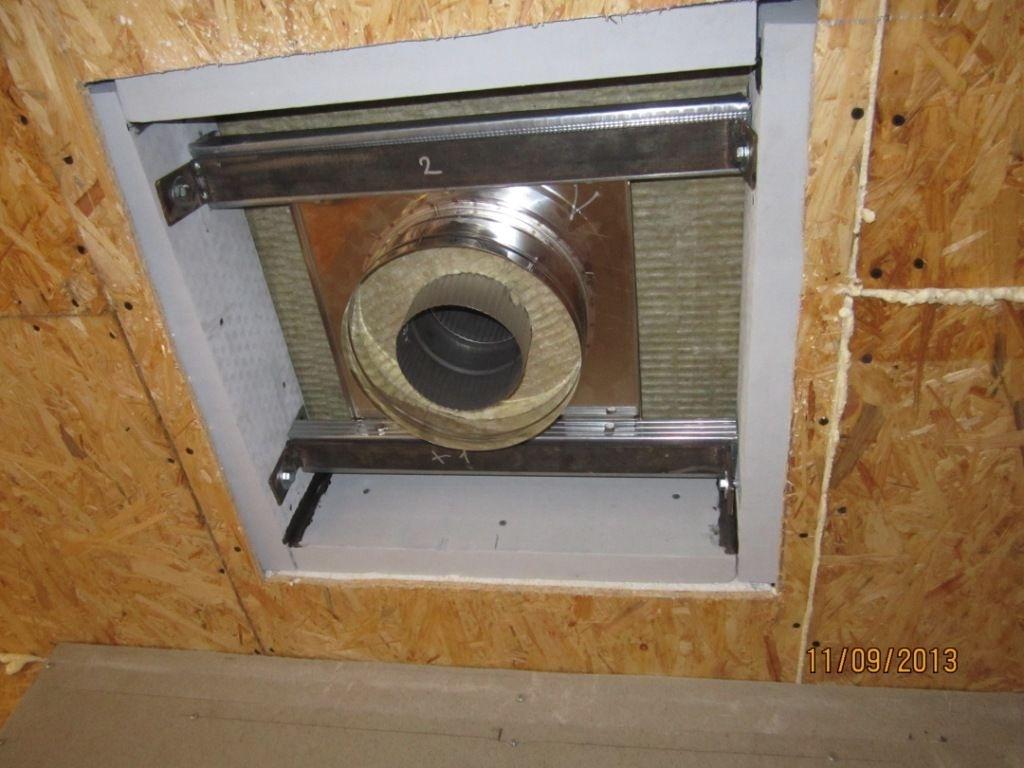

Рис 2. Безопасная потолочная разделка с использование ваты Rockwool Firebatts и плиты Silka
Для использования данных материалов не потребуется особая инструкция, все достаточно ясно и понятно — из плиты сооружаем вентилируемый короб, затем монтируем его к трубе. После чего ватой заполняем свободное пространство (предварительно вату необходимо порезать на полоски и уложить на ребро фольгой к трубе — после чего дело в шляпе 🙂
Лавров Сергей
Заведующий магазином на пр-те Народного Ополчения, 22Обратите внимание, что изоляцию не нужно подводить вплотную, так как на этом участке появится риск перегрева трубы.
Еще один момент… Многие ошибочно полагают, что для сэндвич-трубы не нужна изоляция и перекрытие. Надеемся, вы не относитесь к сторонникам этого убеждения. Но если вы не совсем понимаете, о чем речь, то обратите внимание на эту статью “Что нужно знать о сэндвич-дымоходах”.
Совет №3. Изолируем фланцы
Разделка с обеих сторон будет закрываться с помощью металлических фланцев. Чтобы избежать передачу тепла перекрытию от дымохода через эти фланцы, обязательно уложите под них прокладки из базальтового картона.
Рис 3. Изоляция базальтовым картоном под фланцем дымохода MAGMA
После выведения дымохода стоит обратить внимание на вопрос организации правильной гидроизоляции трубы на крыше. Об этом подробнее читайте в статье.
К завершению…
Со всеми материалами, которые перечислены выше, можно ознакомиться на нашем сайте в разделе “Термоизоляция”. В этом же разделе сможете приобрести необходимый товар. По любым вопросам звоните по телефону 8 (812) 605-85-05.
Все консультации бесплатные.
Также наши специалисты выполняют монтаж печей и каминов с дымоходом с гарантией на работы по договору до 5 лет. Более того, на основании этого договора вы сможете застраховать свой дом от несчастного случая. Обращайтесь!
