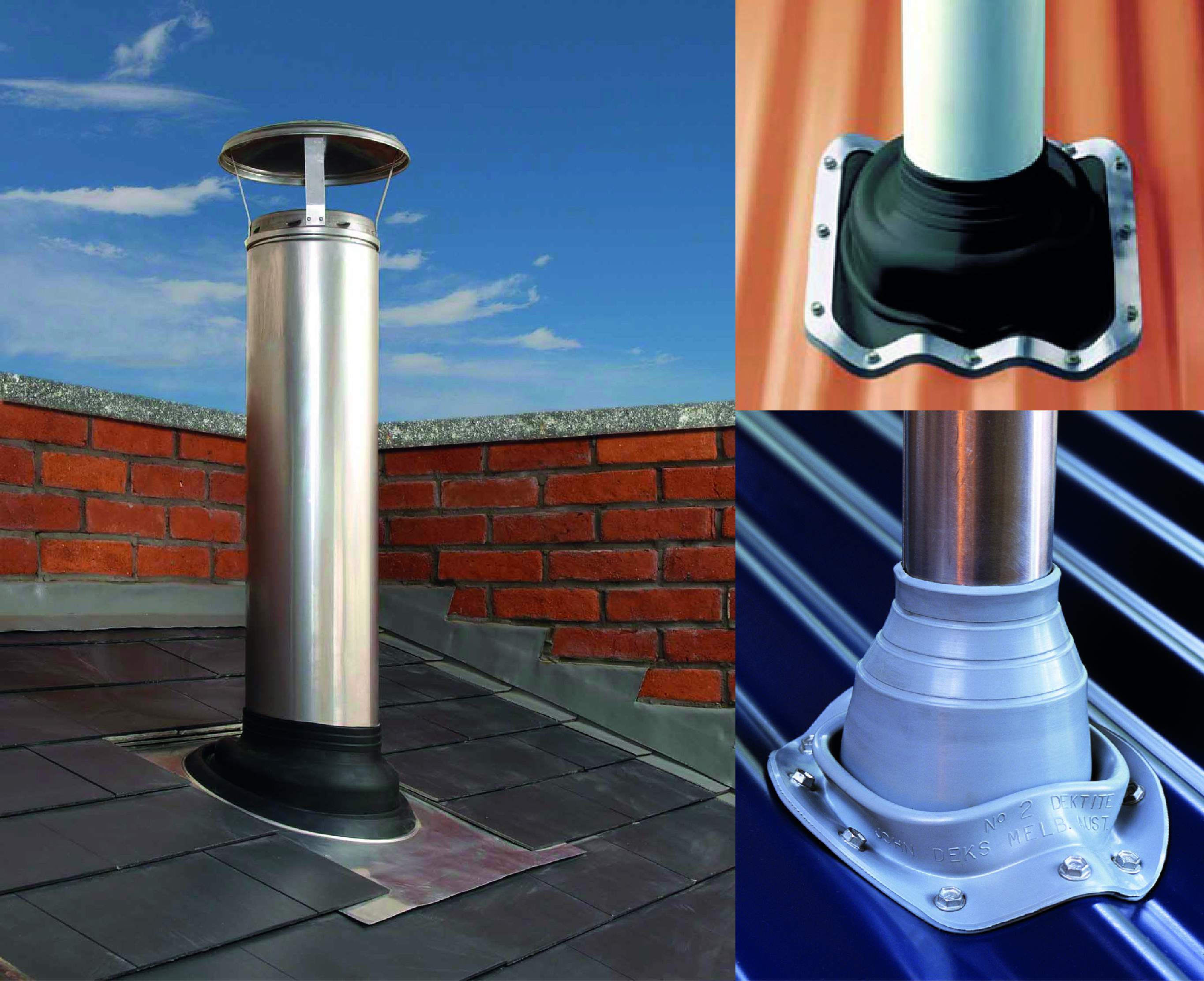

Проход вентиляции через мягкую кровлю: Вентиляционные выходы для мягкой кровли (гибкой черепицы)

ВЕНТИЛЯЦИОННЫЙ ВЫХОД ДЛЯ БИТУМНОЙ ЧЕРЕПИЦЫ

Вентиляционный выход KRONOPLAST KPG-1 предназначен для монтажа под покрытие на кровли из битумной черепицы (рубероида, других мягких материалов). Монтаж проходного элемента осуществляется во время укладки черепицы, под покрытие. Сверху платформа проходного элемента закрывается черепицей (рубероидом). Используется для вентиляции различных помещений (гараж, подвал, котельная), а так же в качестве фановой трубы.

Вент. выход изготовлен из качественного австрийского сырья на немецком оборудовании. Используется первичный пластик, который устойчив к УФ-излучению благодаря специальному стабилизатору в своем составе. Европейское качество, гарантия от производителя.

Назначение	Вентиляция гаража, котельной, подвала; фановая труба
Монтаж	Под покрытие
Диаметр	125 мм
Свойства	Неутепленный (неизолированный)
Материал	Австрийский пластик с добавлением УФ-стабилизатора
Комплектация	Труба с дефлектором, проходной элемент, саморезы (4 шт. )
Страна производитель	Польша



Вентиляционный выход KRONOPLAST KPG 125 мм доступен в гамме из 8 цветов, которые подходят самым распространенным цветам кровельных материалов. Доступные цвета: коричневый (8017), черный (9005), серый (7024), красный (3009), зеленый (6020), терракота (8004), темно-коричневый (8019), серый (7016).

Вентиляционные выходы для кровли из битумной черепицы обеспечивают удаление загрязненного воздуха из помещения и надежную гидроизоляцию в месте прохода кровли. Вентиляционный колпак KRONOPLAST KPG-1 представляет собой пластиковую трубу с дефлектором. Труба диаметром 125 мм имеет специальную систему удаления конденсата, поэтому она холодная (неутепленная). Дефлектор сконструирован таким образом, что бы не только предотвратить попадание в систему вентиляции нежелательных элементов (листья, осадки, пух и т.п.), но и способствовать естественному удалению (вытигиванию) воздуха из вентиляционной системы вашего дома.

Вентвыход KPG-1 могут использоваться для вентиляции гаража, подвала, как фановая труба, а так же для вентиляции различных желых и не желых помещений.
Вентиляционный выход для профнастила,вентиляционный выход для битумной черепицы,вентиляционный выход на металлочерепицу,проход вентиляции через металлочерепицу,вент выход для металлочерепицы
вентиляционный грибок на крышу,вентиляционный выход для профнастила купить киев,кровельная вентиляция,Вентиляция кровли, Вентиляция, Аэратор, Аэратор кровли, Коньковые аэраторы, Кровля, Аэратор кровельный, Вентиляционный выход, Аэраторы для крыши, Установка кровли, Климатика, Вентиляционный обратный клапан, Аэратор kronoplast, Вентиляция для мягкой черепицы, Вентиляция на металлочерепицу
Вентиляционные выходы

Кровельная вентиляция для различных типов крыш

Главные функции ↑

vent-konek2
vent-konek1

Вентиляция мягкой кровли работает по принципу конвекции воздушных масс. Иначе говоря, воздух стремится подняться от нижних участков крыши, карнизов или свесов, по направлению конька, используя для этого специальные каналы, проходящие через кровельный пирог, или всю площадь пространства чердака.

Она призвана решать определенные задачи:

• удаляет конденсат, образованный от паров влаги;
• нивелирует разницу температур на поверхности гибкого покрытия , что позволяет  исключить подтаивание снега снизу;
• не допускает перегрева  мягкого перекрытия от солнечных лучей.

Так как традиционная схема недостаточно эффективна, требуются более результативные способы.

Важность качественной вентиляции кровли

Кровельная вентиляция выполняет несколько задач. Все они позволяют продлить срок эксплуатации самого кровельного покрытия и обеспечить надежность размещенных под ней деревянных элементов. Владельцы собственных домов знают, что для обеспечения максимально комфортных микроклиматических условий в жилом помещении, следует утеплить крышу. Но, иногда люди забывают о том, что эффективность использования утеплителя снижается, когда он подвергается воздействию влаги. По этой причине, следует проводить монтаж вентиляции. Ее отсутствие также пагубно воздействует и на другие строительные материалы.

Нередко, вентиляция крыши в частном доме позволяет сберечь деревянную основу для кровли от гниения. К тому же страдает и само состояние крышных поверхностей. Кровельный материал поддается деформации и коррозии. Результат этого – образование трещин, зазоров и дыр. Любое нарушение монолитности кровли приводит к тому, что она начинает протекать. Последующее влияние уничтожает строительные материалы, размещенные под ней и делает крышу неустойчивой к высоким и низким температурам. А отсутствие теплоизоляции или ее нарушение влияет на микроклимат жилой части помещения. Особенно заметны такие проблемы в зимнее и летнее время.

Важность отсутствия влаги в подкровельном пространстве

Во время строительного процесса специалисты прикладывают все усилия, чтобы обеспечить кровлю максимальной герметичностью. Уплотняют подкровельную прослойку различными гидроизоляционными и пароизоляционными материалами, которые и предназначены для обеспечения надёжной защиты. Благо ассортимент таких средств сейчас на рынке действительно велик, например, в компании Технониколь. При такой усиленной обработке вызывает удивление появление конденсата в дальнейшем.

Причина необъяснимого появления влаги появляется изнутри. Внутри любого жилого помещения происходят действия, связанные с человеческой жизнедеятельностью. Влага поступает от приготовления блюд, принятия ванны и душа, от выдыхания паров проживающими в том помещении людьми. Все эти процессы и образуют влажные пары. Тёплые воздушные массы поднимаются в подкровельное пространство, если отсутствуют вентиляционные отверстия. Поднявшись наверх, микрокапельные массы осыпают окружающие поверхности, что приводит к образованию конденсата. Потоки отработанного горячего воздуха, поднимающиеся наверх, там накапливаются в общие испарения с посторонними запахами. При чрезмерном их накоплении образовывается грибок и плесень, что будет разрушать все строительные материалы.

Что удивительно, влажные воздушные пары способны проникать в полость наиболее труднодоступных мест по маленьким трещинам.

Важно! За сутки люди могут выдыхать литр воды в виде парообразных масс. Учитывая весь объём влаги, попадаемой в воздушные массы при готовке, влажной уборке, принятии душа членами семьи, получается ежедневное количество жидкости, попадаемое в воздух, в пределах 15 литров.. Образовывающийся конденсат в подкровельном пространстве достаточно опасен по отношению ко всем материалам, находящимся в кровельном пироге

Предметы из древесины, пропитанные влагой, теряют своё первоначальное состояние из-за начавшихся процессов гниения. В создавшейся среде образовывается грибок и другие вредоносные микроорганизмы, которые представляют опасность для человеческого организма

Образовывающийся конденсат в подкровельном пространстве достаточно опасен по отношению ко всем материалам, находящимся в кровельном пироге. Предметы из древесины, пропитанные влагой, теряют своё первоначальное состояние из-за начавшихся процессов гниения. В создавшейся среде образовывается грибок и другие вредоносные микроорганизмы, которые представляют опасность для человеческого организма.

Для металлических элементов кровельной конструкции повышенная влажность тоже представляет опасность, и под воздействием коррозии начинается разрушение детали. В результате летнего скопления воды под кровлей, в зимний период она замерзает, что служит причиной повреждения определённых элементов (даже бетонных перекрытий). Это происходит потому, что из-за расширения будет оказываться давление на материалы. В случае значительного повреждения может потребоваться замена кровли или её демонтаж.

Если влага проникает в утеплитель, то это приводит к увеличению его теплопроводности в несколько раз. У данной кровли пропадёт свойство удержания тепла, а соответственно приведёт к непригодности этого утеплительного материала. В некоторых ситуациях его весь придётся заменять, ведь высушить его полностью не получится.

Проникновение жидкости к элементам кровельной конструкции возможно и с внешней стороны. Из-за существенного выпадения осадков, растаявшего снега, образовавшаяся жидкость часто находит лазейки для проникновения под кровлю или в прослойку кровельного пирога, даже в случае полной герметизации поверхности крыши.

Полностью исключить такое неудобство нельзя.

Важно! Наибольший вред излишняя влажность в подкровельном пространстве причиняет мягкой кровли.

Как установить?

Каждый тип аэраторов имеет определенный порядок установки.

Точечные устройства монтируют на крышах плоского типа и кровлях, имеющих угол наклона менее 12 градусов. Также они могут использоваться в качестве дополнения к коньковым аэраторам.

Рассмотрим подробнее технологию монтажа точечных аэраторов:

Определяем местоположение аэраторов. Прикладываем аэратор основанием к месту монтажа и по контуру обводим карандашом. По нанесенной метке посредством электрического лобзика проделываем отверстия.

• Устанавливаем над готовым отверстием юбку (основание) аэратора и фиксируем ее при помощи саморезов либо гвоздей. Для более прочной фиксации можно дополнительно использовать клей. В этом случае на внутренний сегмент юбки наносим битумную мастику, приклеиваем к основе и закрепляем гвоздями.
• Верх юбки промазываем битумным клеем.
• Юбку перекрываем мягкой черепицей, подрезая гонты в местах соприкосновения.
• Сверху на юбку надеваем сетку аэратора, привинчиваем ее посредством саморезов. Затем устанавливаем колпак (крышку), защелкиваем его и также привинчиваем саморезами.

Монтаж конькового аэратора достаточно прост, его устанавливают по всей длине конька скатной и ее разновидности – вальмовой крыши, уклон которых составляет от 12 до 45 градусов. Установить проветриваемый конек мягкой кровли можно двумя методами.

Технология установки:

В цельном основании посредством циркулярной пилы прорезаем вентиляционный паз. Он может быть единственным (на наивысшей точке конька) либо состоять из двух частей (по бокам от конька). Совокупная толщина вентиляционного зазора должна равняться 3-8 см (в зависимости от инструкций изготовителя применяемого аэратора). Вентиляционный паз должен заканчиваться за 30 см до края конька по обеим сторонам, то есть покрытие остается сплошным.

• Участки, где вентиляционный зазор не был прорезан, покрываем коньковой черепицу.
• Производим установку аэратора. Каждую его секцию фиксируем посредством специальных кровельных гвоздей либо шурупов, ввинчиваемых через имеющиеся заводские отверстия.
• Поверх профиля аэратора укладываем коньковую черепицу. Ее лепестки укладываем внахлест, по стандартной технологии монтажа вдоль ребер. Единственным отличием являются элементы крепления. В этом случае черепицу прибиваем к аэратору специальными кровельными гвоздями.

Второй метод предусматривает фиксацию в наивысшей точке скатов кровли брусков из древесины. Получается своего рода обрешетка для планки конька. Сверху к брускам прибиваем фанерные полосы, образовывая треугольник. Вентзазоры формируем между брусков, а всю конструкцию, как и в предшествующем случае, накрываем гонтами.

У домов с шатровой или вальмовой архитектурой кровель отсутствуют фронтоны. Но это не проблема для устройства вентиляции. Она базируется на тех же принципах, что и у двускатных крыш, но вместе с тем не надо забывать о том, что необходимо сооружать входные зазоры, обеспечивающие проход воздуха по всему периметру кровли. Какое количество скатов шатровая крыша не имела бы, каждый из них должен проветриваться.

Большое желание забыть об устройстве вентиляции пространства под кровлей дает полувальмовая кровля, поскольку ее наклонные торцовые элементы обладают сравнительно небольшими габаритами. Вентиляционную систему здесь можно соорудить по принципу вентиляции на основных скатах кровли.

Во всех описанных случаях, если подшивка кровли делается из древесины, то она не должна быть монолитной, поскольку сквозь ее зазоры должен проходить воздух в пространство под кровлей. Но параллельно с вышеуказанными правилами монтажа требуется еще и сделать правильный расчет, чтобы под кровлей формировалась нормальная тяга. В противном случае все это функционировать не будет.

Вне зависимости от способа устройства вентиляция должна гарантировать:

• прохождение паров воздуха;
• защиту пространства под кровлей от атмосферных осадков и тающего снега;
• через конструкцию конька не должна проходить влага;
• обеспечение испарения излишней жидкости из помещения.

Вентиляция подкровельного пространства

ТЕХНОНИКОЛЬ предлагает элементы кровельной вентиляции для скатных крыш с покрытием из металлочерепицы, битумной черепицы, других материалов. Они могут устанавливаться как на этапе обустройства кровли, так и после его завершения.

• эффективный воздухообмен между подкровельным и уличным пространством: воздух не застаивается, постоянно обновляется, вместе с ним отводятся водяные пары;
• даже при высокой влажности наружного воздуха влага в подкровельном пространстве не скапливается;
• на поверхности конструкции кровли не образуется конденсат даже при большой разнице температур между подкровельным и наружным пространством;
• за счет отвода влажного воздуха стропила, обрешетка остаются сухими, защищенными от гниения, развития грибка;
• теплоизоляция остается сухой, ее характеристики не ухудшаются из-за увлажнения.

При использовании вентиляции кровли ТЕХНОНИКОЛЬ циркуляция воздуха обеспечивается за счет:

• поступления холодного воздуха с улицы через продухи в нижней части кровельных скатов;
• отвода теплого воздуха и испарений через аэраторы (теплый воздух поднимается при нагреве, выводится через их отверстия). Чем большей является разница по высоте между аэратором и продухами, тем более продуктивной будет вентиляция подкровельного пространства.

Коньковый аэратор

Сплошной аэратор устанавливается на стыке скатов (ребра, конек). Чтобы он обеспечивал циркуляцию воздуха, необходимо предусмотреть вентиляционные отверстия в нижней части ската. Элемент незаметен на крыше за счет того, что после монтажа он накрывается кровельным материалом.

Размеры элемента — 0,61х0,29 м.

При монтаже нескольких в ряд выполняется стык накрывающего и накрываемого торцов, что обеспечивает герметичность.

1 аэратор обеспечивает вентиляцию 25 м 2 подкровельного пространства.

Поставляется с полиуретановым фильтром, он препятствует проникновению влаги, насекомых в подкровельное пространство.

Конструкция:

Полиуретановый фильтр. Ребра, между которыми выходит воздух. Перегородка (дополнительное ребро жесткости). Накрывающие элементы. Накрываемые элементы. Разметка для укладки кровельного покрытия. Крепежные отверстия. Накрывающие элементы.

Аэраторы устанавливаются на коньковые крыши с углом наклона скатов 12-45° во время укладки покрытия.

Коньковые аэраторы необходимо устанавливать в ходе монтажа мягкой кровли, следуя инструкции, которая имеется в каждой упаковке, поставляемой компанией “Вестмет”.

Точечные аэраторы

При уклоне скатов крыши менее 12° либо в случае, если установка конькового аэратора невозможна, используются точечные. Их также можно устанавливать в дополнение к коньковому либо в случаях, когда он не обеспечивает достаточной циркуляции воздуха. При монтаже точечных аэраторов и кровельных вентилей предусматривают дополнительные вентиляционные отверстия со стороны кровельных свесов. Для решения этой задачи можно использовать перфорированные софиты либо обустраивать вентиляционные продухи.

• 1 шт. устанавливается на 5-10 м 2 площади крыши.
• Вентилируемый зазор под кровельным покрытием должен иметь высоту не более 5 см.
• Точечные элементы вентиляции размещают в верхней части ската (расстояние до конька — от 50 до 80 см).

Скатный аэратор PILOT

Диаметр монтажного отверстия — 110 мм.

1 аэроэлемент рассчитан на 5 м 2 крыши.

Конструкция:

Проходка (основа для монтажа). Защитный колпак. Основная часть.

Достоинства:

Назначение — вентиляция конструкции кровель без конька. За счет высокого основания возникает перепад давления между подкровельным и наружным пространством.

Высота — 69 см. Даже зимой при наличии снега на крыше он выполняет свои функции.

Защитный колпак препятствует попаданию воды, снега, пыли в подкровельное пространство.

При установке угол наклона аэратора можно регулировать. Это позволяет вертикально устанавливать трубу элемента независимо от того, какой наклон имеет скат.

Аэроэлемент используют совместно с битумной черепицей, монтируется во время ее укладки. После монтажа проходного элемента его закрывают кровельным покрытием.

Точечный скатный аэратор PILOT можно устанавливать только вместе с монтажом гибкой черепицы (например, ТЕХНОНИКОЛЬ ШИНГЛАС) – надлежит следовать приложенной инструкции.

Виды аэраторов ↑

Все кровельные аэраторы служат для удаления конденсата из подкровельного пространства, проветривания и выведения влажного воздуха наружу. Однако, между ними есть определенные различия:

• размер,
• материал,
• модификация,
• способ действия.

Дефлектор и материал для кровли

удаляет пар, попавший под покрытие кровли из помещения;

сводит к минимуму избыточное давление в кровельном пироге, что очень важно для обеспечения нормальных эксплуатационных сроков крыши;

предотвращает образование конденсата.

Совет
Подбирая диаметр устройства, учитывают два параметра:

• какие имеет аэратор кровельный технические характеристики;
• какова площадь крыши.

на фото кровельный аэратор для металлочерепицы

• места под кровельным полотном, где в процессе монтажа остались царапины;
• места отверстий от болтов.

Установка дефлектора на кровлю способствует удалению влаги из воздуха наружу и предотвращает образование коррозии. На одном листе монтируют  самое большее один кровельный аэратор.

Корпус устройства обычно изготавливают из материалов, стойких к коррозии или к кислотным средам, перепадам температур и УФ-излучению. Лучшим материалом на сегодня считаются нержавеющая сталь и прочный пластик.

• наполняет ее свежим воздухом;
• выводит конденсат из вентиляционной подушки;
• удаляет затхлый воздух;
• выводит пыль и различные газы наружу.

В скатных крышах дефлектор устанавливают по возможности ближе к коньку, отступив от него примерно на полметра.

Конструктивные исполнения

коньковый аэратор на мягкую кровлю

Аэратор по конструкции – это короткая труба с элементами крепления и планками и колпаками, которые препятствуют проникновению в подкровельное пространство влаги из атмосферы, птиц и насекомых. По конструктивному исполнению различают несколько вариантов.

• Точечные. Они работают на отдельных участках, где вентиляция затруднена, к примеру, это могут быть длинные скаты или имеющие сложную поверхность, район мансардных окон или участок с разрывом зазора вентиляции. Бывают двух типов: скатный и коньковый. Большой популярностью для мягкой черепицы пользуется точечный аэратор кровельный Поливент.Один дефлектор обеспечивает вентиляцию на 20 кв. м кровли.
• Непрерывные. Расположенные по всей крыше, они полностью вентилируют подкровельное и чердачное пространство. Самыми востребованными из этой категории дефлекторов оказались коньковые аэраторы и аэроэлементы в виде вентиляционных лент. Последние устанавливают в гидроизоляционном слое с определенной периодичностью. Подобные вставки абсолютно влагостойки, что не мешает им свободно пропускать воздух.

Рекомендуем
Весьма желательно приобретать дефлектор и детали к нему в одном стиле. Иначе нарушится гармония крыши и целостность ее наружного вида.

Турбинные. Подобные устройства обеспечивают пассивную вентиляцию, то есть представляют собой либо вытяжку с электрическим приводом, либо трубу с электрическим вентилятором. Специалисты рекомендуют использовать модели из алюминия, так как они не подвержены коррозии. При выборе устройства необходимо учитывать уклон крыши. Как правило, на упаковке бывает указан уклон крыши, для которой предназначена конкретная модель.

Готовые системы вентиляции конька.

Ребро керамической крыши оформляется коньковыми черепицами. Каждая садится на персональную скобу. Весь ряд опирается на коньковую рейку, поверх которой застелена уплотняющая металлизированная лента. Она сверху защищает продух, и хорошо пропускает воздух изнутри.

Готовый элемент для еврошифера имеет широкое крыло 25 см и защитной ленты не требует. Волны кровельного материала создают необходимую вентиляцию конька. Аналогичный прием для асбестоцементного шифера.

Покрытие из металлочерепицы и проф настила на ребре проклеивается вентиляционным полотном. Декоративная часть гнется из ровного металла под заданные размеры и формы.

Мягкие кровли из битума имеют в комплекте коньковые планки, металлические или пластиковые. Торцевой разрез помогает сгибать элемент под разный угол кровли. Сверху пластик закрывается основным материалом. Вентиляция конька в планке идет через сеть решеток.

Настил фальцевой кровли прикрывается коньком из гладкого металла, который поднимается над основанием за счет дополнительных брусков. Отверстие продуха защищает ПВХ сетка. Это самая «свободная» схема для вентиляции конька.

На рифленых формах по периметру коньковой планки зазор перекрывают уплотнительные ленты (вспененный полиэтилен). Ими заполняются выемки настила для защиты пространства под кровлей. Но уплотнители хорошо работают только летом, и то в первые годы. Пористая текстура быстро забивается пылью и снегом. Воздушный поток перекрывается.

Снег и ветер – основные виновники «заглохшей» вентиляции конька в умеренных широтах. Они часто осложняют жизнь и без того трудно вентилируемых сложных крыш.

Какой аэратор использовать для различного вида крыши

Для каждого типа кровельного покрытия применяется определенное устройство.

Для мягкого покрытия отлично подойдет устройство из ударопрочного и атмосферостойкого полипропилена. Зачастую их устанавливают на равноудаленном расстоянии друг от друга на стыках термоизоляционных плит или на наивысших точках покрытия.

Выполняет функции:

1. Устраняет пар из-под слоев кровли.
2. Понижает давление в подкровельном настиле.
3. Предупреждает образование конденсата.

Для кровли из металлочерепицы корпус вентилятора изготавливают из коррозиестойких, устойчивых к кислотным средам, воздействию низких и высоких температур и воздействия ультрафиолетовых лучей материалов. Наилучшими из них является нержавеющая сталь и полипропилен. Определяющие места скопления влаги на кровле данного типа это образовавшиеся щели под покрытием кровли и места проемов от саморезов. Вентиляторы можно устанавливать в какой-либо части крыши.

Для покрытия из профилированного настила корпус дефлектора изготавливают из материалов аналогичных для крыши из металлочерепицы. Устанавливают устройства на расстоянии 50 см от конька, их задача устранение влаги и предупреждение разрушения материала крыши.

Конструкция

Вентилируемый конек – устройство, устанавливаемое на скатные крыши для организации принудительной вентиляции крыши. Он представляет собой простой прибор из пластика, устанавливаемый вдоль конька кровли из мягкой черепицы, профнастила или металлочерепицы. Вентилируемый коньковый профиль обладает следующими функциями:

1. Надежно герметизирует коньковое соединение скатных крыш, чтобы через него не возникали протечки. Треугольная форма конька усложняет заделку этого слабого места кровли из профнастила и профлиста, через которое может просачиваться талая и дождевая вода.
2. Открывает доступ для воздуха. Вентиляционный зазор, который образуется при установке конька такой конструкции открывает нагретому воздуху внутри помещения путь на улицу, что создает своего рода тягу и заставляет воздух циркулировать внутри дома.
3. Закрывает вентиляционный зазор от проникновения насекомых и наметания снега. Устройство конька задумано таким образом, что в него не может затечь вода, залететь снег или насекомые.
4. Позволяет испарятся лишней влаге. Пары, насыщенные влагой, являются продуктом жизнедеятельности человека. Они вместе с воздухом поднимаются вверх, охлаждаются и конденсируются на элементах стропильного каркаса. Термоизоляционный слой кровли из профнастила, мягкой черепицы или металлочерепицы из-за намокания теряет большую часть теплосберегающих свойств, а древесина каркаса гниет и покрывается плесенью. Монтаж проветриваемого конька решает эту проблему, открывая воздух кислороду и позволяя излишкам ваги испаряться.

Вентилируемый конек на кровле из металлочерепицы

Коньковый аэратора на кровле из битумной черепицы

Вентилируемый конек на вальцевой кровле

Схема работы вентилируемого конька

Монтаж проветриваемого конька не портит внешний вид кровли, при качественной установке этот элемент вентиляционной системы невозможно разглядеть. Чтобы место установки выглядело эстетичнее, поверх него закрепляют полосу мягкой черепицы или металлический профиль, который защищает аэратор от воздействия солнечных лучей и проникновения атмосферной влаги.

https://youtube.com/watch?v=1R-jVAyLaX8

Коньковый аэратор ТЕХНОНИКОЛЬ (сплошной)

Расход: 1 аэратор прибл. на 25 м 2;

Размер: 0,61 х 0,29 м.

Устанавливается на коньковые кровли, надежный пенополиуретановый фильтр обеспечивает качественную защиту от воздействия дождя, снега и насекомых. На аэратор монтируется специально разработанная коньково-карнизная черепица, цвет которой гармоничен основному цветовому решению кровли. Герметичность и прочность конструкции обеспечивается точным соединением накрываемых и накрывающих окончаний. Благодаря коньковому аэратору кровля выглядит эстетично, а строение имеет безупречный вид.

Детали Конькового аэратора ТЕХНОНИКОЛЬ:

1. Специальный барьер от атмосферных осадков и насекомых. 5. Накрываемое окончание. 2. Структурные ребра. 6. Разметка для крепления черепицы. 3. Разделительная перегородка. 7. Отверстия для специальных гвоздей. 4. Взаимосоединяющиеся окончания. 8. Накрывающее окончание.

Применение

Коньковый аэратор монтируется в процессе установки гибкой черепицы. Подробные рекомендации по монтажу представлены в Инструкции по применению, которая входит в комплектацию.

Аэраторы для мягких покрытий

Для устранения влаги из-под кровли устанавливаются аэраторы для кровли. С их помощью идет осушение конструкции путем вывода воздуха, а вместе с ним и влаги. Устанавливаются они на крышах с разными покрытиями и углами уклона. Благодаря им устраняется преждевременное разрушение материалов.

Принцип действия кровельного аэратора для мягкой кровли основан на разности давления между улицей и внутренним объемом покрытия. В функции аэратора входят:

• вывод пара из здания;
• выравнивание давления между слоями крыши;
• уменьшение количества конденсата в гидроизоляционном слое.

Внешний вид аэратора — это труба сечением 63−110 мм. Сверху располагается зонтик, который служит защитой от снега и дождя. Установка его ведется на скате крыши. Другой вариант — в виде коньковой планки с решеткой или ленты.

Разновидности устройства и их отличия

Аэраторы различаются в зависимости от конструкции на точечные, непрерывные и турбинные. Точечные приспособления имеют вид трубы или конструкции с решеткой. Установка ведется в проблемных участках крыши. Аэратор кровельный для металлочерепицы устанавливается на коньках. Кроме этого, имеются скатные аэраторы, установка которых идет на скатах крыш.

Непрерывные устройства располагаются по всей длине кровельного пирога, обеспечивая ему и чердаку вентиляцию. Разделяются они на коньковые и вентиляционные ленты. Последние устанавливаются в гидроизоляционный слой. Турбинные приспособления представляют собой трубы с электрическим приводом.

Установка на плоскости крыши

Такая установка проводится как во время монтажа крыши, так и после ее окончания. Порядок этапов следующий:

Изготавливается шаблон нижней части аэратора. Затем ведется его крепление саморезами к поверхности крыши.
С помощью электролобзика по шаблону вырезается участок кровли

Важно не допустить повреждения утепляющих слоев.
Вынимаются саморезы и шаблон удаляется.
Вырезанные куски покрытия вынимаются.
С помощью пылесоса с поверхности удаляется весь мусор.
По периметру всего основания идет нанесение клея.
Проводится приклеивание аэратора к поверхности крыши.
Для удобства верхняя крышка с аэратора снимается. Идет его дополнительное крепление саморезами.
Крышка возвращается на место.

Установка аэраторов проводится на поверхности в 100 кв. метров. Расстояние между ними составляет около 12 метров.

Как проводить искусственную вентиляцию легких с помощью мешкового клапана (BVM) — Медицина интенсивной терапии

By

Дороти Хабрат

, DO, Медицинский факультет Университета Нью-Мексико

Пересмотрено/отредактировано, июль 2022 г. | Изменено в сентябре 2022 г.

Посмотреть обучение пациентов

Тематические ресурсы

Вентиляция с помощью мешкового клапана и маски (BVM) — это стандартный метод для быстрого проведения реанимационной вентиляции у пациентов с апноэ или тяжелой дыхательной недостаточностью.

(См. также Восстановление и контроль проходимости дыхательных путей. Обеспечение и контроль проходимости дыхательных путей. Обеспечение проходимости дыхательных путей состоит из очистки верхних дыхательных путей. Поддержания прохода воздуха на открытом воздухе с помощью механического устройства. Иногда вспомогательного дыхания (см. также Общие сведения об остановке дыхания). – Маневры с поднятием подбородка и выдвижением челюсти Как выполнять маневры с наклоном головы – подъемом подбородка и выдвижением челюсти Часть прединтубационных и аварийно-спасательных дыхательных процедур, маневр наклона головы – подъема подбородка и маневр с выдвижением челюсти – это два неинвазивных, ручных приема. средство, помогающее восстановить проходимость верхних дыхательных путей… читать далее , Как ввести ротоглоточный воздуховод Как ввести ротоглоточный воздуховод Ротоглоточные воздуховоды — это жесткие внутриротовые устройства, которые соответствуют языку и отодвигают его от задней стенки глотки, тем самым восстанавливая проходимость глотки (См. также Дыхательные пути… читать далее и Как ввести назофарингеальный воздуховод Как ввести назофарингеальный воздуховод Назофарингеальные воздуховоды представляют собой гибкие трубки с раструбом на одном конце (отсюда их синоним: носовые трубы) и скошенным другим концом, которые вставляются , скошенным концом вперед, через ноздри в… читать дальше .)

При вентиляции BVM самонадувающийся мешок (мешок для реанимации) прикрепляется к клапану невозвратного дыхания, а затем к лицевой маске, которая прилегает к мягким тканям лица. Противоположный конец мешка присоединяется к источнику кислорода (100% кислорода) и обычно к мешку-резервуару. Маску вручную плотно прижимают к лицу, а при сжатии мешка вентилируют пациента через нос и рот. Если нет противопоказаний, вспомогательные дыхательные пути, такие как назофарингеальные и/или ротоглоточные воздуховоды, используются во время вентиляции с помощью BVM, чтобы помочь создать проходимые дыхательные пути. Клапаны положительного давления в конце выдоха (PEEP) следует использовать, если необходима дополнительная помощь для оксигенации без противопоказаний к ее использованию.

Успешная вентиляция BVM требует технической компетентности и зависит от 4 факторов:

• Проходимость дыхательных путей

• Адекватное прилегание маски

• Надлежащая техника вентиляции

• Клапан ПДКВ, необходимый для улучшения оксигенации

Для создания проходимых дыхательных путей для вентиляции с помощью BVM требуется

• Очищение ротоглотки от физических препятствий (например, языка, мягкого неба, выделений, рвотных масс, инородных тел)

• Правильное положение пациента и мануальные маневры Как выполнять маневры с наклоном головы, подъемом подбородка и выдвижением челюсти Часть прединтубационных и неотложных процедур искусственного дыхания, маневр наклона головы и подъема подбородка и маневр с выдвижением челюсти являются 2 неинвазивными , мануальные средства, помогающие восстановить проходимость верхних дыхательных путей. .. читать далее для облегчения обструкции верхних дыхательных путей языком и мягкими тканями

• Вспомогательные средства дыхательных путей, такие как назофарингеальный или ротоглоточный воздуховод, для облегчения эффективного воздухообмена (см. Обеспечение и контроль проходимости дыхательных путей Обеспечение проходимости дыхательных путей состоит из очистки верхних дыхательных путей Поддержание прохода воздуха на открытом воздухе с помощью механического устройства Иногда вспомогательное дыхание (см. также Общие сведения об остановке дыхания.) подробнее)

Целью является быстрое обеспечение успешной вентиляции и оксигенации.

• Экстренная вентиляция легких при апноэ, дыхательной недостаточности или угрожающей остановке дыхания

• Предварительная вентиляция и/или оксигенация или промежуточная вентиляция и/или оксигенация при попытках добиться и поддерживать окончательные искусственные дыхательные пути (например, эндотрахеальная интубация)

Абсолютные противопоказания

• Медицинских противопоказаний к проведению искусственной вентиляции легких у пациента нет; тем не менее, юридические противопоказания (приказ не реанимировать Приказы не реанимировать (DNR) и Приказы врача о поддерживающем жизнь лечении (POLST) Приказ не проводить реанимацию (DNR) в медицинской карте пациента врач сообщает медицинскому персоналу, что сердечно-легочную реанимацию не следует проводить в случае остановки сердца. Этот приказ был… читать дальше или специальное предварительное распоряжение Предварительные указания Предварительные указания — это юридические документы, которые расширяют контроль человека над решениями в области здравоохранения в случае что человек становится недееспособным.Они называются предварительными указаниями, потому что… читать дальше ) могут быть в силе.

Относительные противопоказания

При длительном использовании мешково-клапанно-масочной вентиляции или при ее неправильном проведении в желудок может попасть воздух. Если это происходит и отмечается вздутие желудка, следует ввести назогастральный зонд для эвакуации скопившегося воздуха в желудке.

• Перчатки, маска, халат и защита глаз (т. е. универсальные меры предосторожности)

• Ротоглоточные и носоглоточные дыхательные пути, смазывающая мазь

• Мешковый клапан

• Клапан PEEP

• Вентиляционные лицевые маски разных размеров

• Источник кислорода (100% кислород, 15 л/мин)

• Назогастральный зонд

• Отсасывание аппарат и катетер Янкауэра; Пинцет Magill (если необходимо удалить легкодоступные инородные тела и у пациента отсутствует рвотный рефлекс) для очистки глотки по мере необходимости

• Пульсоксиметр

• Оборудование для капнографии

• По возможности используется вентиляция с двойным мешком и маской (BVM). Вентиляция мешком с клапаном и маской может выполняться одним или двумя людьми, но вентиляция BVM вдвоем проще и эффективнее, поскольку необходимо обеспечить плотное прилегание, а для этого обычно требуется две руки на маске.

• Если нет противопоказаний, при вентиляции с помощью BVM используется дополнительный фарингеальный воздуховод. Ротоглоточный воздуховод используется, если у пациента нет сохранного рвотного рефлекса; в таких случаях используется носоглоточный воздуховод (носовая труба). При необходимости для вентиляции используют двусторонний носоглоточный воздуховод и ротоглоточный воздуховод.

• Характеристики, которые предсказывают трудности с вентиляцией мешком (и, таким образом, могут помочь в устранении неисправностей, если вентиляция затруднена), описываются мнемоникой СТОНЫ:

  • M – Прилегание маски: Волосы на лице или травма лица могут мешать созданию адекватной вентиляции. тюлень.

  • O – Ожирение/Обструкция: Ожирение может быть признаком увеличения мягких тканей в дыхательных путях и, таким образом, может вызвать дальнейшую окклюзию, когда пациент заглушен. Обструкция другими мягкими тканями или инородным телом также может препятствовать адекватной вентиляции.

  • A – Возраст: По возрасту можно определить, кому может быть трудно проводить вентиляцию легких с помощью BVM из-за анатомических изменений.

  • N – Без зубьев. Выполнение BVM у пациента без зубов обычно неэффективно; может быть показан надгортанный воздуховод.

  • S – Храп: храпящее дыхание может указывать на то, что мягкие ткани, обычно язык, перекрывают дыхательные пути и что требуется изменение положения (например, наклон головы, поднятие подбородка, выдвижение челюсти).

• Клапан положительного давления в конце выдоха (PEEP) может использоваться во время BVM для улучшения оксигенации. PEEP может увеличить рекрутирование альвеол и, следовательно, оксигенацию, если оксигенация нарушена даже при 100% кислороде из-за ателектаза. Также было показано, что PEEP предотвращает повреждение легких. Тем не менее, ПДКВ следует использовать с осторожностью у пациентов с гипотензией или преднагрузкой, поскольку она снижает венозный возврат.

• Совмещение наружного слухового прохода с вырезкой грудины может помочь открыть верхние дыхательные пути для максимального воздухообмена и установить наилучшее положение для обзора дыхательных путей в случае необходимости эндотрахеальной интубации.

• Степень приподнятия головы, обеспечивающая наилучшее выравнивание уха и вырезки грудины, варьирует (например, отсутствует у детей с большим затылком, высокая степень у пациентов с ожирением).

Положение для вдыхания — только при отсутствии повреждения шейного отдела позвоночника

• Положение пациента на носилках на спине.

• Выровняйте верхние дыхательные пути для оптимального прохода воздуха, поместив пациента в правильное положение для вдыхания воздуха. Правильное положение принюхивания позволяет совместить наружный слуховой проход с вырезкой грудины. Для того, чтобы занять позицию для обнюхивания, может потребоваться подложить сложенные полотенца или другие материалы под голову, шею или плечи так, чтобы шея была согнута на теле, а голова вытянута на шее. У пациентов с ожирением может потребоваться много сложенных полотенец или коммерческий пандус, чтобы достаточно поднять плечи и шею. У детей обычно требуется подкладка за плечами, чтобы приспособиться к увеличенному затылку.

Положение головы и шеи для открытия дыхательных путей: Положение для вдыхания

A: Голова лежит на носилках плоско; дыхательные пути сужены. B: Ухо и вырезка грудины выровнены, лицо параллельно потолку (в положении принюхивания), открывая дыхательные пути. Адаптировано из Левитана Р.М., Kinkle WC: The Airway Cam Pocket Guide to Intubation, ed. 2. Wayne (Пенсильвания), Airway Cam Technologies, 2007.

При подозрении на травму шейного отдела позвоночника:

• Положите пациента на носилки на спину или под небольшим наклоном.

• Встаньте во главе носилок.

• Избегайте движений шеи и, если возможно, используйте только маневр выдвижения челюсти или подъем подбородка без наклона головы, чтобы вручную облегчить открытие верхних дыхательных путей.

• Установка ротоглоточного воздуховода Как ввести ротоглоточный воздуховод Ротоглоточные воздуховоды представляют собой жесткие внутриротовые устройства, которые соответствуют языку и отодвигают его от задней стенки глотки, тем самым восстанавливая проходимость глоточных дыхательных путей. (См. также Дыхательные пути… читать далее (если у пациента нет рвотного рефлекса) или от одного до двух носоглоточных дыхательных путей Как ввести носоглоточный воздуховод Носоглоточные дыхательные пути представляют собой гибкие трубки, один конец которых расширяется (отсюда их синоним: носовые трубы), а другой со скошенным концом, которые вставляются скошенным концом вперед через ноздри в. .. подробнее перед вентиляцией с помощью мешкового клапана (BVM)

• Выберите маску, закрывающую рот и нос, но не закрывающую глаза.

• Если возможно, используйте вентиляцию с помощью BVM для двух человек. (ПРИМЕЧАНИЕ. В сопроводительном видео сначала представлена ​​методика для одного человека.)

• Используйте капнометрию формы волны для мониторинга уровней CO2 в конце выдоха для оценки адекватности вентиляции.

Маска для двух человек

• В технике для двух человек с маской работает более опытный оператор, потому что поддержание надлежащего прилегания маски является наиболее сложной задачей. Второй оператор сжимает мешок.

• Встаньте во главе носилок, а второй оператор должен стоять сбоку.

• Обеими руками удерживайте маску между большим и указательным пальцами, расположенными по обе стороны от штока соединителя.

• Стараясь не класть руки или маску на глаза пациента, сначала наденьте носовую часть маски на нос достаточно высоко, чтобы закрыть переносицу без утечки воздуха. Затем опустите маску на подбородок и дайте ей закрепиться вдоль 2 скуловых возвышений. Накройте переносицу, 2 скуловых возвышения и нижнюю губу пациента маской, чтобы добиться надлежащего прилегания. Растягивание внутренней части маски перед тем, как надеть ее на нос и рот, поможет создать более плотное прилегание.

• Традиционное расположение рук — хват «С-Е», когда средний, безымянный и мизинец («Е») помещаются под нижнюю челюсть и тянутся вверх, в то время как большой и указательный пальцы образуют «С» и затем нажмите на маску.

• Альтернативный, часто предпочитаемый метод (1, 2 Ссылки Вентиляция с использованием мешкового клапана и маски (BVM) является стандартным методом для быстрого обеспечения искусственной вентиляции легких у пациентов с апноэ или тяжелой дыхательной недостаточностью. (См. также «Введение и контроль дыхательных путей»). … читать далее ) можно использовать, при котором возвышения тенара (мышцы у основания большого пальца) удерживают маску на лице. Затем опустите маску на лицо и поместите остальные 4 пальца под нижнюю челюсть. Прижмите маску к лицу возвышениями тенара, потянув при этом нижнюю челюсть пальцами вверх. Одновременно можно применять наклон головы. Этот прием легче выполнять. позволяет использовать более сильные мышцы рук для поддержания надлежащего уплотнения, сводя к минимуму усталость, и позволяет 4 пальцам, а не 3, поднимать нижнюю челюсть (выполняя подъем подбородка и вытягивание челюсти) 9.0003

• При традиционном размещении рук обеспечьте маневр запрокидывания головы и подъема подбородка Пошаговое описание процедуры Часть прединтубационных и неотложных процедур искусственного дыхания, маневр наклона головы и подъема подбородка и выдвижение челюсти Маневр — это 2 неинвазивных ручных средства, которые помогают восстановить проходимость верхних дыхательных путей… подробнее: потяните маску и лицо пациента средним, безымянным пальцем и мизинцем, удерживая маску на лице пациента, чтобы еще больше открыть дыхательные пути. . Если у вас достаточно большие руки, поместите мизинцы за ветви нижней челюсти, чтобы выполнить маневр выдвижения челюсти. Пошаговое описание процедуры. Такое изменение положения помогает направить воздух в трахею, а не в пищевод, и предотвращает вздутие желудка.

• Обязательно подтягивайте только костные части нижней челюсти, поскольку давление на мягкие ткани шеи или под подбородком может препятствовать проходу дыхательных путей.

• После того, как будет достигнута надлежащая герметизация, второй оператор прикрепит мешок к маске и начнет вентиляцию.

Техника работы с маской для одного человека

• Одной рукой держите маску, обхватив большим и указательным пальцами соединительный стержень маски. Большинство операторов используют неосновную руку для захвата маски, но можно использовать любую руку, пока сохраняется хорошее прилегание маски.

• Следя за тем, чтобы не класть руку или маску на глаза пациента, сначала наденьте носовую часть маски на нос, а затем опустите тело на рот пациента. Переносица, 2 скуловых возвышения и нижнечелюстной альвеолярный гребень должны быть закрыты маской для обеспечения надлежащего прилегания.

• Теперь вытяните средний, безымянный и мизинец под нижнюю челюсть пациента и потяните ее вверх в маску. Этот маневр подобен технике наклона головы и подъема подбородка. Как выполнять Маневры с наклоном головы и подъемом подбородка и выдвижением челюсти Часть прединтубационных и неотложных процедур искусственного дыхания, маневр наклона головы и подъема подбородка и выдвижение челюсти Маневр — это 2 неинвазивных мануальных средства, которые помогают восстановить проходимость верхних дыхательных путей… читать далее и еще больше открывают дыхательные пути.

• Удерживая эту тягу нижней челюсти вверх, прижмите маску вниз к лицу, чтобы добиться плотного прилегания маски. Если ваша рука достаточно велика, поместите мизинец за ветвь нижней челюсти, чтобы выполнить маневр с выдвижением челюсти. Маневр с поднятием подбородка и маневр с выдвижением челюсти — это два неинвазивных ручных метода, помогающих восстановить проходимость верхних дыхательных путей. .. читать далее, чтобы еще больше открыть дыхательные пути.

• Обязательно подтягивайте только костные части нижней челюсти, поскольку давление на мягкие ткани шеи или под подбородком может препятствовать проходу дыхательных путей.

• Как только будет достигнуто надлежащее уплотнение, используйте другую руку, чтобы начать вентиляцию.

Мешок для вентиляции и оксигенации

• При каждом вдохе постоянно и плавно сжимайте мешок, чтобы обеспечить дыхательный объем 6–7 мл/кг (или около 500 мл для взрослого человека среднего роста) в течение 1 секунду, а затем отпустите мешок, чтобы он снова надулся. При использовании мешка объемом 1000 мл сжимайте его только наполовину, чтобы получить правильный дыхательный объем.

• В случаях остановки сердца не превышайте 8–10 вдохов в минуту (т. е. один полный вдох каждые 6–7,5 секунд).

• Следить за правильным подъемом грудной клетки во время вентиляции; на практике вы можете использовать дыхательный объем, достаточно большой, чтобы грудная клетка поднялась.

• Мониторинг пациента, проверка шумов дыхания и, если возможно, определение содержания углекислого газа в конце выдоха и пульсоксиметра. (Пульсоксиметрия может быть бесполезна при остановке сердца из-за плохой периферической перфузии.) Оцените, является ли адекватная вентиляция постоянной и устойчивой или требует слишком больших физических усилий. Если возможно, используйте капнографию формы волны, которая является отличным индикатором прилегания маски и надлежащей вентиляции.

• Если оксигенация недостаточна, несмотря на правильную форму и использование 100% кислорода, прикрепите клапан положительного давления в конце выдоха (PEEP), чтобы задействовать больше альвеол для газообмена. Сначала установите клапан PEEP на 5 и увеличьте его по мере необходимости, чтобы улучшить насыщение кислородом. Однако избегайте PEEP у пациентов с гипотензией.

• Если вентиляция или оксигенация по-прежнему недостаточны, подготовьтесь к другим маневрам дыхательных путей, таким как надгортанный воздуховод или эндотрахеальная интубация.

ВИДЕО

• Продолжайте вентиляцию с помощью мешка-клапана-маски (BVM) до тех пор, пока не будет достигнута либо окончательная искусственная вентиляция легких (например, эндотрахеальная трубка), либо адекватная спонтанная вентиляция (например, после введения налоксона при передозировке опиоидов).

• Если пациент приходит в сознание или рвотный рефлекс возвращается во время вентиляции с помощью BVM с установленным ротоглоточным воздуховодом, удалите ротоглоточный воздуховод и продолжайте лечение по мере необходимости. Назофарингеальный воздуховод может переноситься лучше.

• Если необходима эндотрахеальная интубация, проведите вентиляцию легких с максимальным FiO2 через маску без респиратора в течение 3–5 минут перед введением трубки, если это возможно; если это невозможно, так как интубация должна быть проведена немедленно, преоксигенируйте пациента, сделав 5–8 вдохов жизненной емкости легких с помощью клапана ПДКВ.

• Для вентиляции нельзя применять чрезмерную силу или быстрый вдох; это увеличивает растяжение желудка, ухудшая вентиляцию.

• Назогастральный зонд вводится, чтобы по возможности облегчить декомпрессию желудка.

• 1. Солейманпур М., Рахмани Ф., Ала А. и др.: Сравнение четырех методов вентиляции с помощью двухручного мешка с клапаном (BVM): E-C, возвышение тенара, возвышение тенара (доминирующая рука). )-E-C (неведущая рука) и thenar eminence (неведущая рука) — E-C (ведущая рука). J Cardiovasc Thorac Res 8(4):147-151, 2016. doi:10.15171/jcvtr.2016.30

• 2. Оттен Д., Ляо М.М., Волкен Р. и др.: Сравнение методов ручной герметизации мешка, клапана и маски на смоделированной модели. Ann Emerg Med 63(1):6-12.e3, 2014. doi:10.1016/j.annemergmed.2013.07.014

Ниже приводится ресурс на английском языке, который может оказаться полезным. Обратите внимание, что THE MANUAL не несет ответственности за содержание данного ресурса.

• Джарвис Дж.Л., Гонсалес Дж., Джонс Д. и др.: Внедрение клинического пакета для снижения внебольничной периинтубационной гипоксии. Ann Emerg Med 72(3):272-279.e1, 2018. doi.org/10.1016/j.annemergmed.2018.01.044.

Название лекарства	Выберите сделку
налоксон	EVZIO, Клокксадо, Наркан, ЗИМХИ

ПРИМЕЧАНИЕ: Это профессиональная версия. ПОТРЕБИТЕЛИ: Посмотреть потребительскую версию

Авторские права © 2023 Merck & Co., Inc., Рэуэй, Нью-Джерси, США и ее филиалы. Все права защищены.

Проверьте свои знания

Пройди тест!

Координация жевания, глотания и дыхания

1. Палмер Дж. Б., Рудин Н. Дж., Лара Г., Кромптон А. В. Координация жевания и глотания. Дисфагия. 1992;7(4):187–200. [PubMed] [Google Scholar]

2. Дуа К.С., Рен Дж., Бардан Э., Се П., Шейкер Р. Координация глотательной голосовой функции и транзита фарингеального болюса во время нормального приема пищи. Гастроэнтерология. 1997;112(1):73–83. [PubMed] [Google Scholar]

3. Saitoh E, Shibata S, Matsuo K, Baba M, Fujii W, Palmer JB. Жевание и консистенция пищи: влияние на транспортировку болюса и начало глотания. Дисфагия. 2007 апр; 22 (2): 100–7. [PubMed] [Академия Google]

4. Хииемае К.М., Палмер Дж.Б. Транспортировка пищи и формирование болюса во время полных циклов кормления продуктами разной исходной консистенции. Дисфагия. 1999;14(1):31–42. [PubMed] [Google Scholar]

5. Миллер А.Дж. Оральные и глоточные рефлексы в нервной системе млекопитающих: их разнообразие по сложности и ключевая роль языка. Crit Rev Oral Biol Med. 2002;13(5):409–25. [PubMed] [Google Scholar]

6. Hiiemae KM. Питание млекопитающих. В: Швенк К., редактор. Питание: форма, функция и эволюция четвероногих позвоночных. 1. Сан-Диего, Калифорния: Academic Press; 2000. стр. 411–48. [Академия Google]

7. Launois SH, Remsburg S, Yang WJ, Weiss JW. Взаимосвязь между небно-глоточными размерами и небной ЭМГ при прогрессирующей гиперкапнии. J Appl Physiol. 1996 г., февраль; 80 (2): 478–85. [PubMed] [Google Scholar]

8. Olson LG, Fouke JM, Hoekje PL, Strohl KP. Биомеханический взгляд на функцию верхних дыхательных путей. В: Мэтью OP, Sant’Ambrogio G, редакторы. Дыхательная функция верхних дыхательных путей. Нью-Йорк: Деккер; 1988. С. 359–90. [Google Scholar]

9. Роденштейн Д.О., Станеску Д.К. Мягкое небо и дыхание. Ам преподобный Респир Дис. 1986 августа; 134 (2): 311–25. [PubMed] [Google Scholar]

10. Mortimore IL, Mathur R, Douglas NJ. Влияние позы, пути дыхания и отрицательного давления на активность небных мышц у человека. J Appl Physiol. 1995 г., август; 79 (2): 448–54. [PubMed] [Google Scholar]

11. Цуики С., Оно Т., Ишивата Ю., Курода Т. Функциональное расхождение двигательных единиц подбородочно-язычного языка человека с дыхательной активностью. Eur Respir J. 2000 г., май; 15 (5): 906–10. [PubMed] [Google Scholar]

12. Bailey EF, Fregosi RF. Координация внутренних и внешних мышц языка при спонтанном дыхании крысы. J Appl Physiol. 2004 фев; 96(2):440–9. [PubMed] [Google Scholar]

13. Bailey EF, Jones CL, Reeder JC, Fuller DD, Fregosi RF. Влияние обратной связи рецепторов растяжения легких и CO (2) на активность мышц верхних дыхательных путей и дыхательного насоса у крыс. Журнал физиологии. 2001 г., 15 апреля; 532 (часть 2): 525–34. [Бесплатная статья PMC] [PubMed] [Google Scholar]

14. Kokawa T, Saigusa H, Aino I, Matsuoka C, Nakamura T, Tanuma K, et al. Физиологические исследования ретрузивных движений языка человека. Джей Голос. 2006 г., сен; 20 (3): 414–22. [PubMed] [Академия Google]

15. Бейли Э.Ф., Фрегоси Р.Ф. Модуляция активности мышц верхних дыхательных путей бронхолегочными афферентами. J Appl Physiol. 2006 г., август; 101 (2): 609–17. [PubMed] [Google Scholar]

16. Horner RL. Дыхательная двигательная активность: влияние нейромодуляторов и последствия для нарушения дыхания во сне. Может J Physiol Pharmacol. 2007 г., январь; 85 (1): 155–65. [PubMed] [Google Scholar]

17. Hairston LE, Sauerland EK. Электромиография неба человека: картины разряда levator и tensor veli palatini. Электромиогр Клин Нейрофизиол. 1981 фев. – март; 21(2–3):287–97. [PubMed] [Google Scholar]

18. Роденштейн Д.О., Станеску Д.К. Мягкое небо и ороназальное дыхание человека. J Appl Physiol. 1984 г., сен; 57 (3): 651–657. [PubMed] [Google Scholar]

19. Tangel DJ, Mezzanotte WS, White DP. Связанный с дыханием контроль активности небно-язычной мышцы и мышцы, поднимающей небную кость. J Appl Physiol. 1995 г., февраль; 78 (2): 680–8. [PubMed] [Google Scholar]

20. Dodds WJ, Stewart ET, Logemann JA. Физиология и рентгенология нормальной ротовой и глоточной фаз глотания [см. комментарии] AJR Am J Roentgenol. 1990;154(5):953–63. [PubMed] [Google Scholar]

21. Logemann JA. Оценка и лечение нарушений глотания. 2. Остин, Техас: ProEd; 1998. [Google Scholar]

22. Леопольд Н.А., Кагель М.С. Дисфагия — проглатывание или глотание?: предлагаемая парадигма. Дисфагия. Осень 1997 г .; 12 (4): 202–6. [PubMed] [Google Scholar]

23. German RZ, Saxe SA, Crompton AW, Hiiemae KM. Транспорт пищи через переднюю ротовую полость у макак. Am J Phys Антропол. 1989 г., ноябрь; 80 (3): 369–77. [PubMed] [Академия Google]

24. Фрэнкс Х.А., Кромптон А.В., Герман Р.З. Механизм внутриротового транспорта у макак. Am J Phys Антропол. 1984 г., ноябрь; 65 (3): 275–82. [PubMed] [Google Scholar]

25. Franks HA, German RZ, Crompton AW, Hiiemae KM. Механизм внутриротового транспорта у травоядного дамана (Procavia syriacus) Arch Oral Biol. 1985;30(7):539–44. [PubMed] [Google Scholar]

26. Thexton A, Hiiemae KM. Влияние консистенции пищи на движение челюстей макаки: кинорентгенологическое исследование. Джей Дент Рез. 1997;76(1):552–60. [PubMed] [Google Scholar]

27. Хайландер В.Л., Джонсон К.Р., Кромптон А.В. Паттерны нагрузки и движения челюстей во время жевания у Macaca fascicularis: костно-деформационный, электромиографический и кинорентгенографический анализ. Am J Phys Антропол. 1987 г., март; 72 (3): 287–314. [PubMed] [Google Scholar]

28. Палмер Дж. Б., Хииемае К. М., Лю Дж. Связи языка и челюсти при кормлении человека: предварительное видеофлюорографическое исследование. Arch Oral Biol. 1997;42(6):429–41. [PubMed] [Академия Google]

29. Mioche L, Hiiemae KM, Palmer JB. Задне-переднее видеофлюорографическое исследование внутриротового приема пищи у человека. Arch Oral Biol. 2002 г., апрель; 47 (4): 267–80. [PubMed] [Google Scholar]

30. Мацуо К., Хиимаэ К.М., Палмер Дж.Б. Циклические движения мягкого неба при кормлении. Джей Дент Рез. 2005 г., январь; 84 (1): 39–42. [PubMed] [Google Scholar]

31. Hiiemae KM, Palmer JB. Движения языка при кормлении и речи. Crit Rev Oral Biol Med. 2003;14(6):413–29. [PubMed] [Академия Google]

32. Peyron A., Lassauzay C., Woda A. Влияние повышенной твердости на движения челюстей и мышечную активность во время жевания вязкоупругих модельных пищевых продуктов. Опыт Мозг Res. 2002 г., январь; 142 (1): 41–51. [PubMed] [Google Scholar]

33. Kohyama K, Mioche L, Bourdiol P. Влияние возраста и состояния зубов на жевательное поведение, изученное с помощью записей ЭМГ при потреблении различных образцов пищи. Геродонтология. 2003 г., июль; 20 (1): 15–23. [PubMed] [Google Scholar]

34. Мацуо К., Метани Х., Мэйс К.А., Палмер Дж.Б. Височно-пространственная связь движений мягкого неба и челюсти при кормлении [японский] Jpn J Dysphagia Rehabil. 2008;12(1):20–30. [Академия Google]

35. Мацуо К., Палмер Дж. Б. Анатомия и физиология кормления и глотания: норма и аномалия. Клиники физической медицины и реабилитации Северной Америки. 2008 ноябрь; 19 (4): 691–707. [Бесплатная статья PMC] [PubMed] [Google Scholar]

36. Palmer JB. Агрегация болюса в ротоглотке не зависит от силы тяжести. Arch Phys Med Rehabil. 1998;79(6):691–6. [PubMed] [Google Scholar]

37. Shaker R, Dodds WJ, Dantas RO, Hogan WJ, Arndorfer RC. Координация глотательного закрытия голосовой щели с ротоглоточным глотанием. Гастроэнтерология. 1990;98(6):1478–84. [PubMed] [Google Scholar]

38. Ohmae Y, Logemann JA, Kaiser P, Hanson DG, Kahrilas PJ. Время закрытия голосовой щели при нормальном глотании. Шея головы. 1995;17(5):394–402. [PubMed] [Google Scholar]

39. Logemann JA, Kahrilas PJ, Cheng J, Pauloski BR, Gibbons PJ, Rademaker AW, et al. Механизмы закрытия преддверия гортани при глотании. Am J Physiol. 1992; 262 (2 часть 1): G338–44. [PubMed] [Google Scholar]

40. Shaker R, Ren J, Kern M, Dodds WJ, Hogan WJ, Li Q. Механизмы защиты дыхательных путей и открытия верхнего пищеводного сфинктера при отрыжке. Am J Physiol. 1992 апр; 262 (4 часть 1): G621–8. [PubMed] [Google Scholar]

41. Shaker R, Dodds WJ, Ren J, Hogan WJ, Arndorfer RC. Рефлекс закрытия пищевода и гортани: механизм защиты дыхательных путей. Гастроэнтерология. 1992 г., март; 102 (3): 857–61. [PubMed] [Google Scholar]

42. Мартин-Харрис Б. Координация дыхания и глотания. Моторика желудочно-кишечного тракта онлайн. 2006 г.: 10.1038/gimo10. [CrossRef] [Google Scholar]

43. Selley WG, Flack FC, Ellis RE, Brooks WA. Дыхательные паттерны, связанные с глотанием: Часть 1. Нормальный паттерн взрослого человека и изменения с возрастом. Возраст Старение. 1989 мая; 18 (3): 168–72. [PubMed] [Google Scholar]

44. Клан М.С., Перлман А.Л. Временные и длительные паттерны, связанные с дыханием и глотанием. Дисфагия. Лето 1999 г .; 14 (3): 131–8. [PubMed] [Google Scholar]

45. Martin-Harris B, Brodsky MB, Price CC, Michel Y, Walters B. Временная координация динамики глотки и гортани с дыханием при глотании: одиночные глотки жидкости. J Appl Physiol. 2003 г., май; 94 (5): 1735–43. [PubMed] [Google Scholar]

46. Shaker R, Li Q, Ren J, Townsend WF, Dodds WJ, Martin BJ, et al. Координация глотания и фаз дыхания: влияние старения, тахипноэ, болюсный объем и хроническая обструктивная болезнь легких. Am J Physiol. 1992;263(5 часть 1):G750–5. [PubMed] [Google Scholar]

47. Dozier TS, Brodsky MB, Michel Y, Walters BC, Jr, Martin-Harris B. Координация глотания и дыхания при нормальном последовательном глотании чашки. Ларингоскоп. 2006 г., август; 116 (8): 1489–93. [PubMed] [Google Scholar]

48. McFarland DH, Lund JP, Gagner M. Влияние позы на координацию дыхания и глотания. J Нейрофизиол. 1994;72(5):2431–7. [PubMed] [Google Scholar]

49. McFarland DH, Lund JP. Модификация жевания и дыхания при глотании у взрослого человека. J Нейрофизиол. 1995;74(4):1509–17. [PubMed] [Google Scholar]

50. Мацуо К., Хииемае К.М., Гонсалес-Фернандес М., Палмер Дж.Б. Дыхание во время кормления твердой пищей: изменения дыхания во время жевания, агрегации фарингеального болюса и глотания. J Appl Physiol. 2008 г., 27 декабря; 104 (3): 674–81. [PubMed] [Google Scholar]

51. Smith J, Wolkove N, Colacone A, Kreisman H. Координация еды, питья и дыхания у взрослых. Грудь. 1989 г., сен; 96 (3): 578–82. [PubMed] [Google Scholar]

52. Келли Б.Н., Хакаби М.Л., Джонс Р.Д., Фрэмптон К.М. Раннее влияние кормления на координацию дыхания и глотания младенцев. Дыхательная физиология и нейробиология. 2007 г., 14 мая; 156 (2): 147–53. [PubMed] [Академия Google]

53. Уилсон С.Л., Тач Б.Т., Бруйетт Р.Т., Абу-Осба Ю.К. Координация дыхания и глотания у младенцев. J Appl Physiol. 1981; 50 (4): 851–8. [PubMed] [Google Scholar]

54. Bamford O, Taciak V, Gewolb IH. Взаимосвязь между ритмичным глотанием и дыханием при грудном вскармливании у доношенных новорожденных. Педиатр Рез. 1992 июнь; 31 (6): 619–24. [PubMed] [Google Scholar]

55. Lieberman DE, McCarthy RC, Hiiemae KM, Palmer JB. Онтогенез постнатального опущения подъязычной кости и гортани у человека. Arch Oral Biol. 2001;46(2):117–28. [PubMed] [Академия Google]

56. Лайтман Дж.Т., Рейденберг Дж.С. Специализации верхних дыхательных и верхних отделов пищеварительной систем человека с точки зрения сравнительной анатомии и анатомии развития. Дисфагия. 1993;8(4):318–25. [PubMed] [Google Scholar]

57. German RZ, Crompton AW, Thexton AJ. Координация и взаимодействие между дыханием и глотанием у поросят. J Comp Physiol [A] 1998 Apr; 182 (4): 539–47. [PubMed] [Google Scholar]

58. Моррис С.Е., Данн-Кляйн М. Навыки перед кормлением. Тусон: Создатели терапевтических навыков; 1987. [Google Scholar]

59. Мартин-Харрис Б., Бродский М.Б., Мишель И., Форд С.Л., Уолтерс Б., Хеффнер Дж. Динамика дыхания и глотания в течение взрослой жизни. Arch Otolaryngol Head Neck Surg. 2005 г., сен; 131 (9): 762–70. [PubMed] [Google Scholar]

60. Лесли П., Дриннан М.Дж., Форд Г.А., Уилсон Дж.А. Паттерны глотательного дыхания у пациентов с дисфагией после острого инсульта. Дисфагия. Лето 2002 г .; 17 (3): 202–7. [PubMed] [Google Scholar]

61. Хисс С.Г., Треоле К., Стюарт А. Влияние возраста, пола, объема болюса и проб на продолжительность апноэ при глотании и соотношение фазы глотания/дыхания у нормальных взрослых. Дисфагия. Весна 2001 г .; 16 (2): 128–35. [PubMed] [Академия Google]

62. Херст Л.Дж., Форд Г.А., Гибсон Г.Дж., Уилсон Д.А. Вызванные глотанием изменения дыхания у нормальных пожилых людей. Дисфагия. Весна 2002 г .; 17 (2): 152–61. [PubMed] [Google Scholar]

63. Батлер С.Г., Стюарт А., Прессман Х., Поаж Г., Рош В.Дж. Предварительное исследование продолжительности апноэ при глотании и соотношений фазы глотания/дыхания у лиц с нарушением мозгового кровообращения. Дисфагия. 2007 г., июль; 22 (3): 215–24. [PubMed] [Google Scholar]

64. Gross RD, Atwood CWJ, Ross SB, Eichhorn KA, Olszewski JW, Doyle PJ. Координация дыхания и глотания при болезни Паркинсона. Дисфагия. 2007 Электронный паб опережает печать. [PubMed] [Академия Google]

65. Selley WG, Flack FC, Ellis RE, Brooks WA. Дыхательные паттерны, связанные с глотанием: Часть 2. Пациенты с дисфагией с неврологическими нарушениями. Возраст Старение. 1989 г., май; 18 (3): 173–176. [PubMed] [Google Scholar]

66. Hadjikoutis S, Pickersgill TP, Dawson K, Wiles CM. Аномальные паттерны дыхания при глотании при неврологических расстройствах. Мозг. 2000 г., сен; 123 (часть 9): 1863–73. [PubMed] [Google Scholar]

67. Martino R, Foley N, Bhogal S, Diamant N, Speechley M, Teasell R. Дисфагия после инсульта: заболеваемость, диагностика и легочные осложнения. Гладить. 2005 г., декабрь; 36 (12): 2756–63. [PubMed] [Академия Google]

68. Фолл П.А., Салех А., Фредриксон М., Олссон Дж.Е., Гранерус А.К. Время выживания, смертность и причина смерти у пожилых пациентов с болезнью Паркинсона: 9-летнее наблюдение. Мов Беспорядок. 2003 ноябрь; 18 (11): 1312–6. [PubMed] [Google Scholar]

69. Нишино Т., Йонезава Т., Хонда Ю. Влияние глотания на характер непрерывного дыхания у взрослых людей. Ам преподобный Респир Дис. 1985 г., декабрь; 132 (6): 1219–22. [PubMed] [Google Scholar]

70. Нишино Т., Хирага К. Координация глотания и дыхания у субъектов без сознания. J Appl Physiol. 1991;70(3):988–93. [PubMed] [Google Scholar]

71. Хисс С.Г., Штраус М., Треоле К., Стюарт А., Бутилье С. Апноэ при глотании как функция закрытия дыхательных путей. Дисфагия. Осень 2003 г .; 18 (4): 293–300. [PubMed] [Google Scholar]

72. Хисс С.Г., Штраус М., Треоле К., Стюарт А., Бутилье С. Влияние возраста, пола, объема болюса, вязкости болюса и вкуса на начало глотательного апноэ по сравнению с язычным началом пропульсии болюса у нормальных взрослых. J Speech Lang Hear Res. 2004 г., июнь; 47 (3): 572–83. [PubMed] [Академия Google]

73. Preiksaitis HG, Mills CA. Координация дыхания и глотания: влияние консистенции и представления болюса у нормальных взрослых. J Appl Physiol. 1996, октябрь; 81 (4): 1707–14. [PubMed] [Google Scholar]

74. Martin BJ, Logemann JA, Shaker R, Dodds WJ. Координация между дыханием и глотанием: отношения фаз дыхания и временная интеграция. J Appl Physiol. 1994 г., февраль; 76 (2): 714–23. [PubMed] [Google Scholar]

75. Палмер Дж. Б., Хииемае К. М. Еда и дыхание: взаимодействие между дыханием и питанием твердой пищей. Дисфагия. 2003 Лето; 18 (3): 169–78. [PubMed] [Google Scholar]

76. Charbonneau I, Lund JP, McFarland DH. Сохранение координации дыхания и глотания после ларингэктомии. J Speech Lang Hear Res. 2005 г., февраль; 48 (1): 34–44. [PubMed] [Google Scholar]

77. Фонтана Г.А., Панталео Т., Бонгианни Ф., Креши Ф., Вироли Л., Сараго Г. Изменения дыхательной активности, вызванные жеванием у людей. J Appl Physiol. 1992 г., февраль; 72 (2): 779–86. [PubMed] [Google Scholar]

78. Ходжсон М., Линфорт Р.С., Тейлор А.Дж. Одновременные измерения жевания, глотания, носового потока и выделения аромата в реальном времени. J Agric Food Chem. 2003 г., 13 августа; 51 (17): 5052–7. [PubMed] [Академия Google]

79. Buettner A, Beer A, Hannig C, Settles M. Наблюдение за процессом глотания с помощью видеофлюороскопии и магнитно-резонансной томографии в реальном времени – последствия ретроназальной стимуляции аромата. Химические чувства. 2001 ноябрь; 26 (9): 1211–9. [PubMed] [Google Scholar]

80. Prinz JF, Lucas PW. Модель оптимизации жевания и глотания у млекопитающих. Proc R Soc Lond B Biol Sci. 1997; 264 (1389): 1715–21. [Бесплатная статья PMC] [PubMed] [Google Scholar]

81. Палмер Дж. Б., Хииемае К. М., Мацуо К., Хайсима Х. Волевой контроль над транспортировкой пищи и формированием болюса во время кормления. Физиол Поведение. в прессе. [Бесплатная статья PMC] [PubMed] [Google Scholar]

82. Power ML, Hamdy S, Singh S, Tyrrell PJ, Turnbull I, Thompson DG. Глотативное закрытие гортани у пациентов с инсультом. J Neurol Нейрохирург Психиатрия. 2007 г., февраль; 78 (2): 141–6. [Бесплатная статья PMC] [PubMed] [Google Scholar]

83. Kahrilas PJ, Lin S, Rademaker AW, Logemann JA.
