Узел прохода вентиляции через кровлю: назначение, строение, виды, особенности монтажа, распространенные ошибки
Для того, чтобы обеспечить комфортное существование людей в доме должны быть предусмотрены системы жизнеобеспечения. Одной из важнейших является вентиляция. Для её функционирования должен быть обеспечен вывод использованного воздуха за пределы здания. Воздуховод, направленный вверх, должен проходить через отверстие в кровле. Вентиляционный узел должен быть сделан так, чтобы обеспечить качественную и надёжную работу вентиляционной системы.
Содержание
- Что это такое и зачем он нужен
- Виды вентиляционных узлов
- С клапаном и без
- Механические и автоматические
- С утеплителем и без
- Требования к месту прохода
- Особенности монтажа воздуховода
- Проведение работ по жесткой кровле
- Обустройство перехода по мягкой кровле
- Типовые варианты исполнения узла прохода вентиляции
- Распространенные ошибки
Что это такое и зачем он нужен
вентиляционный узелЧеловеку необходимо постоянный приток чистого воздуха.
После того, как он использован, возникает необходимость вывода на улицу. В частных домах часто используется естественная вентиляция. Прогретый воздух должен подниматься вверх через специально установленный воздуховод, проходящий сквозь перекрытия и кровлю.
При использовании твёрдотопливного отопления воздух выгорает. Для того, чтобы можно было дышать, его нужно вывести и обеспечить приток кислорода. Наличие воздуховода, выводящего продукты горения позволит обеспечить в этом помещении бесперебойную работу вентиляции.
Виды вентиляционных узлов
вентиляционные узлыПеред тем, как узел прохода вентиляции через кровлю будет установлен, необходимо определить, какой тип вентиляционного узла необходим. Далее рассмотрены основные разновидности существующих конструкций.
С клапаном и без
Использование клапана даёт возможность перекрывать движение воздуха через трубу. В большинстве случаев вентиляционные узлы используются без клапанов. Их наличие необходимо для производственных или офисных помещений.
Когда в них работа не происходит, клапан закрывают. При наличии людей внутри его открывают.
Механические и автоматические
Могут использоваться конструкции, позволяющие управлять работой воздуховода. Существуют варианты для ручного или автоматического управления. В первом случае с помощью специального тросика регулируют величину отверстия трубы, сдвигая при этом заслонку. В автоматических системах стоит специальный контроллер, который может выполнять действия без участия человека согласно заложенной в него программе.
виды узлов прохода через кровлюС утеплителем и без
В холодное время года существует значительная разница между температурой внутри и снаружи помещения. Применение утеплителя снижает разницу температур. Такие конструкции проходок обычно используются в тех случаях, когда труба воздуховода выходит из крыши на значительное расстояние. Использование изоляции снижают образование конденсата, который способен нанести вред кровле и самой трубе.
Без утеплителя в умеренном климате можно обойтись, если воздуховод заканчивается недалеко от поверхности кровли. Такие конструкции используются там, где мягкий климат.
Требования к месту прохода
Чтобы правильно установить вентиляционный проход через кровлю, важно обеспечить выполнение следующих требований:
- Соединения проходных элементов должны быть герметичными. Нужно обеспечить надёжное соединение фланца с крышей.
- В процессе эксплуатации возможно появление дождевой или талой влаги. Конструкция должна быть установлена таким образом, чтобы она могла беспрепятственно стекать.
- В умеренном и холодном климате важно произвести монтаж с использованием теплоизоляции. Это предохранит узел от образования конденсата.
Верхнюю часть необходимо защитить с помощью установки дефлектора от попадания капель дождя. Он также защищает воздуховод от случайного попадания птиц.
Иногда естественная вентиляция действует недостаточно эффективно.
В таком случае в месте прохода устанавливают вентилятор. При этом необходимо обеспечить защиту оборудования от атмосферной влаги или низкой температуры. Важно выполнить заземление прибора в противном случае повышается вероятность возникновения неисправностей.
Особенности монтажа воздуховода
монтаж воздуховодаУзел прохода вентиляции состоит из таких элементов:
- Труба воздуховода.
- Отверстие в кровле.
- Проходка, обеспечивающая механическую прочность конструкции и герметичное соединение деталей.
Последняя деталь представляет собой основную часть механизма.
Проведение работ по жесткой кровле
Если используется жёсткая кровля (металлочерепица, шифер или другая), работы выполняют таким образом:
- Делается квадратное отверстие в кровле.
- Зазор между ним и трубой заполняют негорючим теплоизоляционным материалом.
- Выполняют подбортовку, защищающую трубу от попадания влаги от теплоизоляционного слоя.
При установке сначала монтируют нижнюю деталь, затем боковую часть. После этого устанавливают оставшуюся часть конструкции.
Обустройство перехода по мягкой кровле
переход по мягкой кровлеТакие переходы удобно делать из мягкого материала. Для этого используются специальные разновидности пластика или резины, устойчивых к высоким и низким температурам, влажности атмосферным воздействиям, влиянию солнечного ультрафиолетового излучения. Наличие мягкого гофрированного рукава позволяет обеспечить вертикальное расположение трубы на кровле, расположенной под различными углами.
Выполнение работ происходит следующим образом:
- Производится разметка. При этом нужно предусмотреть, что отверстие должно иметь диаметр, который на 2-3 сантиметра больше, чем у трубы.
- Вырезают отверстие в кровли. Способ выполнения работ зависит от материала, из которого она состоит. Например, при использовании профнастила дрелью делают несколько отверстий по контуру. Затем в нужных местах материал отрезают ножницами.
Нужно внимательно отнестись к работе со слоями пароизоляции и теплоизоляции. Их необходимо разрезать очень аккуратно, не нарушая структуру. Чтобы сохранить герметичность, их скотчем прикрепляют к трубе воздуховода.
При установке фартука мягкий кровельный материал устанавливают таким образом, чтобы обеспечивалась герметичность соединения. Здесь целесообразнее использовать мягкие фартуки, обеспечивая герметичность соединения наплавляя края.
Типовые варианты исполнения узла прохода вентиляции
варианты исполнения узла прохода вентиляцииДолгое время применялись узлы, имеющие упрощённую конструкцию. В неё входили следующие элементы:
- Отрезок круглой или квадратной трубы нужного покупателю диаметра.
- Вокруг него приварена монтажная шайба, в которой для прочности использованы рёбра жёсткости, расположенные в вертикальной плоскости.
- Используется цементный монтажный стакан, который позволяет монтировать трубу на кровле, расположенной под различным углом наклона, обеспечивая горизонтальную площадку для установки.
- В некоторых конструкциях перед проходом сквозь крышу сделано утолщение трубы. Оно позволяют лучше остывать воздуху, который должен выйти наружу. Такой способ позволяет снизить вероятность образования конденсата.
Существуют узлы прохода с клапаном или без него. Эта деталь необходима для того, чтобы регулировать интенсивность потока воздуха, проходящего через трубу. Может быть предусмотрено ручное или автоматическое управление.
Устройства можно разделить с учётом формы сечения воздуховода. Они бывают: круглыми, квадратными, прямоугольными или овальными. Форма выбирается в соответствии с требованиями существующей в доме системы вентиляции.
Существует большое количество разновидностей кровельных покрытий для частных домов. Часто производители предусматривают узлы прохода, имеющие подходящий дизайн.
конструкция узла прохода вентиляцииПри правильном выборе конструкции можно гарантировать наличие герметичности и отсутствие конденсата. Важна не только исправность, но и наличие нужного дизайна, соответствующего оформлению крыши.
Важно наличие возможности проводить аэрацию межкровельного пространства. В таких системах есть возможность выводить влажный воздух оттуда, предотвращая образование конденсата, защищая утеплитель от разрушения, а кровлю от обледенения и деформации.
Рекомендуется выбирать высоту не менее той, которая у дымоходной трубы. Это поможет обеспечить стабильность тяги.
Распространенные ошибки
При проведении работы необходимо учитывать возможность следующих ошибок:
- Располагают трубы под наклоном. Этого необходимо избегать. Наилучшее расположение — над внутренней вентиляционной шахтой.
- Установка воздуховода аналогично работе с дымоходом. Нужно помнить, что эти трубы имеют разное предназначение, и не стоит прибегать для работы к таким же приёмам.
Процесс установки требует внимательного отношения и выполнения всех необходимых правил. Аккуратно сделанный узел прохода будет надёжно служить владельцу в течение многих десятков лет.
Узел прохода через кровлю УП круглый УП1, УП2, УП3, УП4
Наше предприятие реализует узлы прохода вентиляционных шахт через покрытия зданий УП собственного производства в Минске.
Узел прохода через кровлю устанавливается в системах принудительной и естественной вентиляции помещений общего назначения.
Узел прохода устанавливается как самостоятельно, там и на железобетонные стаканы. Могут ставится на обычную кровлю.
Для правильного подбора места установки необходимо учитывать погодные и метеорологические условия — температуру, влажность и прочее.
Конструкция узлов прохода УП
Узел прохода состоит из патрубка, приваренного к опорному фланцу, которым узел прохода крепится к железобетонному стакану, установленному на покрытиях зданий.
Концевые фланцы патрубка предназначены: верхний для крепления шахты круглого сечения, нижний для присоединения клапана или воздуховода.
Расчалки крепятся к шахте с помощью хомута, а к покрытию здания — кронштейнами.
Толщина стали — 1,4 мм.
Классификация узлов прохода
- узел прохода УП1 – УП1-11 – без клапана и без кольца для сбора конденсата;
- узел прохода УП1-12 – УП1-23 – без клапана с кольцом для сбора конденсата;
- узел прохода УП2 – УП2–11 – с клапанов с ручным управлением;
- узел прохода УП2-12 – УП2–23 – с клапанов с ручным управлением, с кольцом для сбора конденсата;
- узел прохода УП3 — УП3–11 – с клапаном, с конструкцией крепления под механическое управление, без кольца для сбора конденсата;
- узел прохода УП3-12 – УП3-23 — с клапаном, с конструкцией крепления под механическое управление и с кольцом для сбора конденсата;
- узел прохода УП4 – УП4-11 — с утеплённым клапаном ручного управления;
- узел прохода УП4-12 – УП4-23 — с утеплённым клапаном ручного управления и с кольцом для сбора конденсата;
- узел прохода УП5 — УП5–11 – с утеплённым клапаном, с конструкцией крепления под механическое управление, без кольца для сбора конденсата;
- узел прохода УП5-12 – УП5-23 — с утеплённым клапаном, с конструкцией крепления под механическое управление и с кольцом для сбора конденсата;

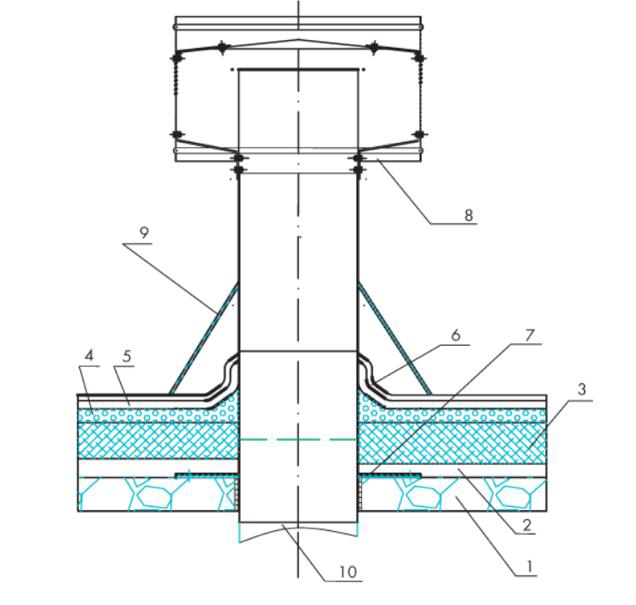

Схема узлов прохода УП 1 и УП 2
Узлы прохода УП 1 без клапана
| Обозначение | Диаметр, мм |
| УП 1 | 200 |
| УП 1-01 | 250 |
| УП 1-02 | 280 |
| УП 1-03 | 315 |
| УП 1-04 | 400 |
| УП 1-05 | 450 |
| УП 1-06 | 500 |
| УП 1-07 | 630 |
| УП 1-08 | 710 |
| УП 1-09 | 800 |
| УП 1-10 | 1000 |
| УП 1-11 | 1250 |
Узлы прохода УП 2 с клапаном с ручным управлением без кольца для сбора конденсата
| Обозначение | Диаметр, мм |
| УП 2 | 200 |
| УП 2-01 | 250 |
| УП 2-02 | 280 |
| УП 2-03 | 315 |
| УП 2-04 | 400 |
| УП 2-05 | 450 |
| УП 2-06 | 500 |
| УП 2-07 | 630 |
| УП 2-08 | 710 |
| УП 2-09 | 800 |
| УП 2-10 | 1000 |
| УП 2-11 | 1250 |
Узлы прохода УП 2 с клапаном с ручным управлением с кольцом для сбора конденсата
| Обозначение | |
| УП 2-12 | 200 |
| УП 2-13 | 250 |
| УП 2-14 | 280 |
| УП 2-15 | 315 |
| УП 2-16 | 400 |
| УП 2-17 | 450 |
| УП 2-18 | 500 |
| УП 2-19 | 630 |
| УП 2-20 | 710 |
| УП 2-21 | 800 |
| УП 2-22 | 1000 |
| УП 2-23 | 1250 |
Узел прохода УП3 с клапаном и площадкой под исполнительный механизм
Узлы прохода УП3 данного типа выпускаются в 12 диаметрах от 200 до 1250 мм.
| Обозначение | Диаметр, мм |
| УП 3 | 200 |
| УП 3-01 | 250 |
| УП 3-02 | 280 |
| УП 3-03 | 315 |
| УП 3-04 | 400 |
| УП 3-05 | 450 |
| УП 3-06 | 500 |
| УП 3-07 | 630 |
| УП 3-08 | 710 |
| УП 3-09 | 800 |
| УП 3-10 | 1000 |
| УП 3-11 | 1250 |
Узел прохода УП3 с площадкой под исполнительный механизм и конденсатосборником
| Обозначение | Диаметр, мм |
| УП 3-13 | 250 |
| УП 3-14 | 280 |
| УП 3-15 | 315 |
| УП 3-16 | 400 |
| УП 3-17 | 450 |
| УП 3-18 | 500 |
| УП 3-19 | 630 |
| УП 3-20 | 710 |
| УП 3-21 | 800 |
| УП 3-22 | 1000 |
| УП 3-23 | 1250 |
Узлы прохода УП 4 с утепленным клапаном ручного управления
| Обозначение | Диаметр, мм |
| УП 4 | 200 |
| УП 4-01 | 250 |
| УП 4-02 | 280 |
| УП 4-03 | 315 |
| УП 4-04 | 400 |
| УП 4-05 | 450 |
| УП 4-06 | 500 |
| УП 4-07 | 630 |
| УП 4-08 | 710 |
| УП 4-09 | 800 |
| УП 4-10 | 1000 |
| УП 4-11 | 1250 |
Узлы прохода УП 4 с утеплённым клапаном и конденсатосборником
| Обозначение | Диаметр, мм |
| УП 4-12 | 200 |
| УП 4-13 | 250 |
| УП 4-14 | 280 |
| УП 4-15 | 315 |
| УП 4-16 | 400 |
| УП 4-17 | 450 |
| УП 4-18 | 500 |
| УП 4-19 | 630 |
| УП 4-20 | 710 |
| УП 4-21 | 800 |
| УП 4-22 | 1000 |
| УП 4-23 | 1250 |
Узлы прохода УП 5 с утепленным клапаном и площадкой под исполнительный механизм
| Обозначение | Диаметр, мм |
| УП 5 | 200 |
| УП 5-01 | 250 |
| УП 5-02 | 280 |
| УП 5-03 | 315 |
| УП 5-04 | 400 |
| УП 5-05 | 450 |
| УП 5-06 | 500 |
| УП 5-07 | 630 |
| УП 5-08 | 710 |
| УП 5-09 | 800 |
| УП 5-10 | 1000 |
| УП 5-11 | 1250 |
Узлы прохода УП 5 с утепленным клапаном, площадкой под исполнительный механизм и конденсатосборником
| Обозначение | Диаметр, мм |
| УП 5-12 | 200 |
| УП 5-13 | 250 |
| УП 5-14 | 280 |
| УП 5-15 | 315 |
| УП 5-16 | 400 |
| УП 5-17 | 450 |
| УП 5-18 | 500 |
| УП 5-19 | 630 |
| УП 5-20 | 710 |
| УП 5-21 | 800 |
| УП 5-22 | 1000 |
| УП 5-23 | 1250 |
Узлы прохода УП 6 без кольца для сбора конденсата
| Обозначение | Диаметр, мм |
| УП 6 | 200 |
| УП 6-01 | 250 |
| УП 6-02 | 280 |
| УП 6-03 | 315 |
| УП 6-04 | 400 |
| УП 6-05 | 450 |
| УП 6-06 | 500 |
| УП 6-07 | 630 |
| УП 6-08 | 710 |
| УП 6-09 | 800 |
| УП 6-10 | 1000 |
| УП 6-11 | 1250 |
Узлы прохода УП 6 с кольцом для сбора конденсата
| Обозначение | Диаметр, мм |
| УП 6-12 | 200 |
| УП 6-13 | 250 |
| УП 6-14 | 280 |
| УП 6-15 | 315 |
| УП 6-16 | 400 |
| УП 6-17 | 450 |
| УП 6-18 | 500 |
| УП 6-19 | 630 |
| УП 6-20 | 710 |
| УП 6-21 | 800 |
| УП 6-22 | 1000 |
| УП 6-23 | 1250 |
Узлы прохода УП 7 без кольца для сбора конденсата
| Обозначение | Диаметр, мм |
| УП 7 | 200 |
| УП 7-01 | |
| УП 7-02 | 280 |
| УП 7-03 | 315 |
| УП 7-04 | 400 |
| УП 7-05 | 450 |
| УП 7-06 | 500 |
| УП 7-07 | 630 |
| УП 7-08 | 710 |
| УП 7-09 | 800 |
| УП 7-10 | 1000 |
| УП 7-11 | 1250 |
Узлы прохода УП 7 с кольцом для сбора конденсата
| Обозначение | Диаметр, мм |
| УП 7-12 | 200 |
| УП 7-13 | 250 |
| УП 7-14 | 280 |
| УП 7-15 | 315 |
| УП 7-16 | 400 |
| УП 7-17 | 450 |
| УП 7-18 | 500 |
| УП 7-19 | 630 |
| УП 7-20 | 710 |
| УП 7-21 | 800 |
| УП 7-22 | 1000 |
| УП 7-23 | 1250 |
Узлы прохода вентиляционных вытяжных шахт через покрытия зданий изготавливаются для эксплуатации в климатическом исполнении вида УХЛ1 по ГОСТ 15150-90 «Машины, приборы и другие технические изделия.
Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».
Техническая документация на узлы прохода УП серии 5.904-45
Назад к списку
Как вентилировать вытяжку через крышу? (Руководство из 10 шагов)
В этом руководстве Home Inspector Secrets я расскажу…
- Наши подробные 10 шагов, чтобы вывести кухонную вытяжку на чердак
- Почему нижняя накладка на крыше должна быть бесплатной кровельного цемента
- Важность использования нестандартных вентиляционных крышек (из металла)
- Использование сабельной пилы для вырезания вентиляционного отверстия
- Изоляция воздуховода для предотвращения влаги и плесени
Давайте начнем с 10 шагов по вентиляции вытяжки на чердак…
Что нужно знать о вентиляции вытяжки через крышу?
При установке вытяжного зонта на крышу необходимо учитывать несколько важных моментов:
Крышка крышного зонта
Для начала необходимо использовать металлическую крышную крышку специальной конструкции.
Эти металлические (не пластиковые) кровельные покрытия имеют обратные клапаны для защиты от наружного воздуха, экраны для защиты от вредителей, и они спроектированы так, чтобы выдерживать погодные условия на открытом воздухе.
При проходе через чердак всегда используйте изолированный воздуховод. Если ваш климат не является теплым в течение всего года, вы должны обернуть воздуховод изоляцией, чтобы предотвратить проблемы с конденсацией, которые могут привести к плесени или повреждению дерева.
Безопасность превыше всего
Пожалуйста, используйте страховочный анкер на крыше, если крыша крутая, очень высокая или опасна по другим причинам. Эти анкеры устанавливаются на коньке крыши, и он соединяется с вами через веревку и обвязку. Это может помочь предотвратить падение и серьезные травмы.
Мы рекомендуем Roofing Pro
Если вы не очень хорошо разбираетесь в таких проектах, рекомендуется обратиться к профессиональному кровельщику из-за навыков и опасностей, связанных с установкой чего-либо на крыше.
Читайте также >> Как вентилировать вытяжку через кухонный потолок?
Принадлежности, необходимые для вентиляции вытяжного шкафа через чердак
- Сабельная пила: Вы будете использовать ее, чтобы прорезать вентиляционное отверстие на крыше через обшивку. Мы рекомендуем иметь запасное лезвие или два, потому что битумная черепица имеет тенденцию пережевывать лезвия.
- Проводная/аккумуляторная дрель: Вам понадобится дрель, чтобы сделать пилотное отверстие в обшивке крыши. Вам также может понадобиться дрель для установки винтов в металлические соединения воздуховодов.
- Пистолет для герметика и битумный кровельный цемент: Эти инструменты понадобятся вам для нанесения слоя герметика под гидроизоляционный материал и черепицу.
- Кровельные гвозди: Кровельные гвозди имеют большие плоские головки, и эти гвозди будут вбиты в углы навеса крыши (и покрыты герметиком).
- Крышка вентиляционного отверстия: Для выполнения этого проекта вам понадобится крышка крышного люка. Эти вытяжки изготовлены из металла и предназначены для защиты от внешних воздействий.
- Металлический воздуховод: Вам нужно будет подсоединить воздуховод от вытяжки через чердак и прикрепить его к крышке. Диаметр воздуховода обычно составляет 4-6 дюймов (проконсультируйтесь с производителем), он должен быть изготовлен из металла и иметь гладкую внутреннюю поверхность.
Как установить кухонную вытяжку на крыше? (10 шагов)
- Просверлите направляющее отверстие на чердаке
- Используйте сабельную пилу для вырезания отверстия
- Измерьте «корпус» крышки крыши
- Отрежьте и снимите черепицу
- Ослабьте черепицу
- Сухая установка кромки крыши 900 Цемент
- Гвоздь Углы гидроизоляции
- Нанесите кровельный цемент на нижнюю часть черепицы
- Соедините воздуховод
Читайте также >> Каковы шаги по вентиляции вытяжки через внутреннюю стену?
Шаг 1: Просверлите пилотное отверстие на чердаке
Первым шагом будет просверливание пилотного отверстия в обшивке крыши со стороны чердака.
Вы хотите использовать сверло достаточно большого размера, чтобы полотно сабельной пилы могло позже поместиться в него (чтобы начать рез).
Вы также должны сначала подумать о , где вы хотите, чтобы вытяжка выходила на крышу.
В идеале вентиляционное отверстие на крыше должно располагаться как можно ближе к вытяжке, а воздуховод должен быть как можно более вертикальным, при этом любые изгибы и повороты должны быть сведены к минимуму. Если вы можете свести к минимуму любые повороты или изгибы, это максимизирует воздушный поток вытяжки.
Кроме того, не следует устанавливать вентиляцию на крыше слишком близко к любым другим вентилям, например коньковым вентилям, пассивным вентиляциям или чердачным вентиляторам. Если он установлен слишком близко, он будет конфликтовать с воздушным потоком другого вентиляционного отверстия.
Используя дрель, полностью проткните сверлом кровельную обшивку и черепицу. Вам нужно будет найти отверстие или сверло, когда вы находитесь на крыше.
Шаг 2. Вырежьте отверстие с помощью сабельной пилы
Оказавшись на крыше и найдя точку выхода пилотного бура, вы можете использовать сабельную пилу для вырезания круглого отверстия диаметром 4-8 дюймов. Всегда консультируйтесь с производителем вытяжки относительно размера воздуховода, необходимого для данной модели вытяжки.
Обычно в нижней части крышки вентиляционного отверстия имеется короткий фланец, и этот круглый фланец входит в отверстие, вырезанное в обшивке (вы подключаете вентиляционное отверстие изнутри чердака).
Вы можете использовать этот круглый фланец или бумажный шаблон, чтобы сначала отметить желаемый разрез карандашом (или канцелярским ножом).
Отметив место, где вы хотите резать, вставьте сабельную кольцевую пилу в середину направляющего отверстия и продвигайтесь к краю круга. Также лучше вырезать слишком маленькое отверстие, чем слишком большое — вы всегда можете расширить отверстие, если оно будет вырезано слишком маленьким.
Убедитесь, что вырез в крыше не попадает на чердак и, возможно, на изоляцию чердака.
Читайте также >> Необходима ли вентиляция наружу для вытяжки?
Шаг 3: Измерьте «корпус» крышки крыши
Теперь, когда вы прорезали вентиляционное отверстие сабельной пилой, вам нужно обвести квадратную часть вентиляционного отверстия на крыше.
Я не говорю о фартуке, а просто о квадратном корпусе крышки люка.
Верхнюю половину оклада нужно будет вставить под черепицу, поэтому часть черепицы со стороны вентиляционного отверстия нужно будет снять (чтобы освободить место для квадратного корпуса).
С помощью рулетки определите ширину кузова и отметьте ширину выреза на крыше. А теперь измерьте вертикальные размеры и отметьте их также на крыше.
Этап 4. Разрежьте и снимите черепицу
После того, как вы пометили корпус кровельного покрытия, вам необходимо удалить черепицу, которая находится внутри трассы и вокруг вентиляционного отверстия.
Просто возьмите канцелярский нож и аккуратно вырежьте сделанную разметку, а затем снимите черепицу.
Шаг 5: Ослабьте гонты
После того, как вы вырезали круглое вентиляционное отверстие и удалили окружающие гонты, чтобы освободить место для квадратного корпуса вентиляционного отверстия, теперь вам нужно ослабить гонты.
Вам нужно будет вставить оклад крыши под верхний ряд или два гонта, поэтому вам нужно сломать уплотнение этих гонтов, чтобы он заработал.
Запомнить: вы хотите, чтобы только верхняя половина кровельного покрытия была покрыта черепицей. Нижняя половина фартука должна быть открыта. Просто возьмите монтировку или какой-либо другой инструмент и проложите себе путь под верхними половинами рядов гонтов
Шаг 6: Сухая установка крышки колпака
Теперь, когда гонты ослаблены (для верхней половины), вы можете скользить верхнюю половину крышки вентиляционного отверстия под черепицей, оставив нижнюю половину над черепицей и открытой.
Убедитесь, что крышка крыши установлена правильно, а вентиляционный фланец входит в прорезанное отверстие.
Читайте также: Что такое Строительный кодекс (IRC) для вытяжек?
Шаг 7. Нанесите слой кровельного клея
После того, как вы установили вытяжку всухую, вам нужно будет нанести слой герметика под верхний и боковой отлив.
Не наносите кровельный клей под нижний отлив. Нижний отлив должен быть очищен от цемента, чтобы любая влага могла стекать.
После того, как вы нанесли капли кровельного клея или герметика, осторожно вставьте кровельный колпак под черепицу и нажмите на него, чтобы установить на место.
Шаг 8. Прибейте углы гидроизоляции
После того, как вы нанесли слой кровельного клея, вам необходимо прибить углы гидроизоляции кровельными гвоздями.
Установите по крайней мере один кровельный гвоздь в каждом углу, но вы всегда можете использовать больше гвоздей, если считаете, что это необходимо.
Мы рекомендуем начинать сначала с двух нижних углов открытой планки. Затем аккуратно подогните черепицу, чтобы можно было вбить два гвоздя в верхние углы. После прибивания планки нанесите немного кровельного клея, чтобы покрыть шляпки гвоздей.
Этап 9. Нанесение кровельного клея на нижнюю часть гонта
В качестве последнего шага мы рекомендуем нанести кровельный цемент под верхнюю и ослабленную черепицу только для того, чтобы прижать ее.
Поскольку вы ослабили эти гонты, хорошей идеей будет нанести немного кровельного клея в качестве последнего штриха.
Читайте также >> Как установить вытяжку ZLine?
Шаг 10. Подсоединение воздуховода
Теперь можно просто подсоединить воздуховод от вытяжки к нижней части крыши.
Большинство крышных вентиляционных заглушек имеют 1-2 фланца/кольца, которые будут торчать на чердаке, где можно прикрепить воздуховод. Мы рекомендуем использовать гладкие металлические воздуховоды, поскольку гибкие воздуховоды имеют ребра, которые могут задерживать жир и могут стать источником возгорания жира.
Мы также рекомендуем изолировать вентиляционный шланг внутри чердака, чтобы предотвратить конденсацию и возможные проблемы с влажностью (и плесенью). Стыки воздуховодов также обычно соединяют с помощью ленты из алюминиевой фольги и небольших саморезов.
Важно убедиться, что воздуховод герметичен, чтобы предотвратить скопление твердых частиц внутри чердака, которые могут представлять опасность для здоровья.
Заключительные мысли об установке кухонных вытяжных вентиляторов на крышу
Вытяжка вытяжки на крышу может быть немного сложной для среднего домовладельца, и это, безусловно, сопряжено с риском.
Большинству людей я, вероятно, порекомендовал бы, чтобы эту работу выполнял лицензированный кровельщик, но если крыша не такая крутая и если приняты меры предосторожности, это можно сделать за полдня.
Наиболее сложной частью, вероятно, будет прорезать вентиляционное отверстие сабельной пилой, а также соединить воздуховод на чердаке с крышей.
Также важно изолировать вентиляционный шланг, если ваш климат не является теплым круглый год.
Надеюсь, вам понравилось это руководство. Пожалуйста, оставьте комментарий ниже, чтобы поделиться своим опытом или задать вопрос.
Высококачественные металлические крышные вентиляционные отверстия HVAC
Показано 1–24 из 26 результатов
Сортировать по популярностиСортировать по среднему рейтингуСортировать по последнимСортировать по цене: от низкой к высокойСортировать по цене: от высокой к низкой Вентиляционные отверстия на крыше чрезвычайно важны , когда речь идет о вентиляции чердака. Летом кровельные форточки будут снижать температуру воздуха, что снижает кондиционирование воздуха, а зимой снижают уровень влажности холодного воздуха, что, в свою очередь, снижает затраты на отопление.
Вентиляционные отверстия доступны во многих стилях и материалах.
Установка форточек на крыше позволяет наружному воздуху беспрепятственно проходить через воздухозаборные форточки и в чердачное помещение, которое поднимается вверх через форточки на крыше. Это становится особенно важным в теплое время года, когда на чердаке дома может быть очень жарко. Тепло, скапливающееся на чердаке, повышает температуру в доме, заставляя кондиционер работать интенсивнее. Это накопление может также привести к дорогостоящему ремонту крыши из-за растрескивания дерева и преждевременного старения. Вентиляционные отверстия на крыше позволяют увеличить обмен свежего воздуха, снизить счета за коммунальные услуги и охладить дом.
Наиболее распространенные крышные вентиляционные отверстия изготавливаются из оцинкованной и окрашенной стали, но могут быть изготовлены из нержавеющей стали, меди, алюминия и пластика высокой плотности. Существует также множество стилей и моделей на выбор в зависимости от требований к вентиляции чердака.
Очень важно правильно выбрать вентиляцию на крыше, чтобы обеспечить надлежащую вентиляцию чердака. FAMCO производит широкий ассортимент вентиляционных люков из пластика (BVDS/FA50) и металла (BK, JV, JVO, LRV).
Пластиковые вентиляционные отверстия
Пластиковые вентиляционные отверстия FAMCO (FA50 / BVDS) изготавливаются из полиэтилена высокой плотности (HDP). HDP является одним из самых универсальных и широко используемых пластиков. Стойкость к внешним воздействиям сохраняется во всех наших пластиковых изделиях за счет добавления ингибиторов УФ-излучения, которые защищают материал от порчи под воздействием солнечных лучей. В наши цвета добавляются стабилизаторы в процессе производства, чтобы предотвратить выцветание. Эти вентиляционные отверстия устойчивы к холоду, теплу и ультрафиолетовым лучам. Они не ржавеют, не деформируются, не выцветают и не трескаются, а их конструкция позволяет пережить большинство кровельных материалов.
Вентиляционное отверстие имеет низкий силуэт с отформованным экраном для предотвращения гнездования птиц. Этот продукт представляет собой стандартную жилую крышную вентиляцию с площадью свободной площади пятьдесят квадратных дюймов.
БК Вентс
Крышный люк БК предназначен для использования с системами вентиляции ванных комнат и кухонь. Эти вентиляционные отверстия поставляются с заслонкой (для предотвращения обратной тяги) и съемным экраном, а также со штоком или без него для гибких или жестких соединений труб.
J Vent
Вентиляционный клапан JV предназначен для использования на любом кровельном материале. Он обеспечивает низкий силуэт и открыт с двух сторон для лучшей циркуляции воздуха. Это помогает устранить накопление влаги и тепла. JV также можно использовать для выхлопных систем с жестким соединением. J Vent может быть изготовлен с несколькими различными вариантами: крепление на бордюр, увеличенный размер фланца, высокое горло (для большего зазора между фланцем основания и колпаком для плоских крыш) с нижним штоком и колпак с закругленными или скошенными углами.
