Принцип работы противопожарных клапанов

Статья

18.09.2020

При проектировании офисных и общественных зданий, а также производственных цехов и прочих помещений, где постоянно находятся люди, учитывают нормы противопожарной безопасности. Эти нормы предполагают специальные требования к обустройству вентиляционных систем, которые сами по себе представляют опасность – при возгорании в каком-либо из помещений пламя и ядовитые газы могут проникнуть по воздуховоду в остальные помещения. В рамках настоящей статьи поговорим о том, как функционируют противопожарные клапаны. Эти устройства выступают в роли достаточно эффективного инструмента, способного предотвратить распространение возгорания.

Описание устройства и логика его работы

Противопожарный клапан – весьма распространенное устройство, которое признается весьма эффективным при возникновении пожароопасных ситуаций, обеспечивая «пассивную» защиту здания. Устройство монтируется внутри канала воздуховода и включает заслонку, приходящую в движение благодаря механическому приводу. Эта заслонка перекрывает воздуховод или открывает канал, действие зависит от конкретной роли клапана в определенной системе.

Вентиляционный клапан может функционировать в ручном режиме (что на сегодняшний день можно встретить нечасто) и приводится в нужное состояние оператором, отвечающим за пожарную безопасность здания, или же в автоматическом режиме. Этот режим предполагает, что клапан реагирует на сигналы, поступающие от цифрового устройства, которое обрабатывает сигналы от датчиков дыма и тепла (комплексная автоматическая система противопожарной безопасности).

Нормативные документы

Установка и эксплуатация в офисных зданиях и на предприятиях противопожарных клапанов возможна только если устройства соответствуют ряду положений следующих нормативных документов:

Эти нормы прописывают определение клапанов: автоматические и / или дистанционные установки, которые предназначены для экстренного и оперативного блокирования вентиляционных путей, проемов в стенах, перегородках или различных перекрытиях. В маркировке установлены пределы состояний по ограничению плотности, которые обозначены литерой «Е», и теплоизоляционной способности – литера «I». Эти же нормы устанавливают полный список предъявляемых к клапанам требований.

Примечание: в пакет тех. документации, сопровождающей каждое изделие, должен быть включен сертификат ПБ. Если требуется использовать клапаны взрывозащищенные – необходим также сертификат взрывобезопасности.

Основные разновидности клапанов

Нормы противопожарной безопасности предполагают разделение вентиляционных клапанов на следующие разновидности:

Дополнительные конструктивные отличия

По виду клапаны заслонки подразделяются на стандартные и многостворчатые. От обычных клапанов многостворчатые отличаются меньшим выносом заслонки за пределы корпуса – это является преимуществом в случае установки приспособления в местах, где можно выделить под вылет заслонки весьма небольшое пространство.

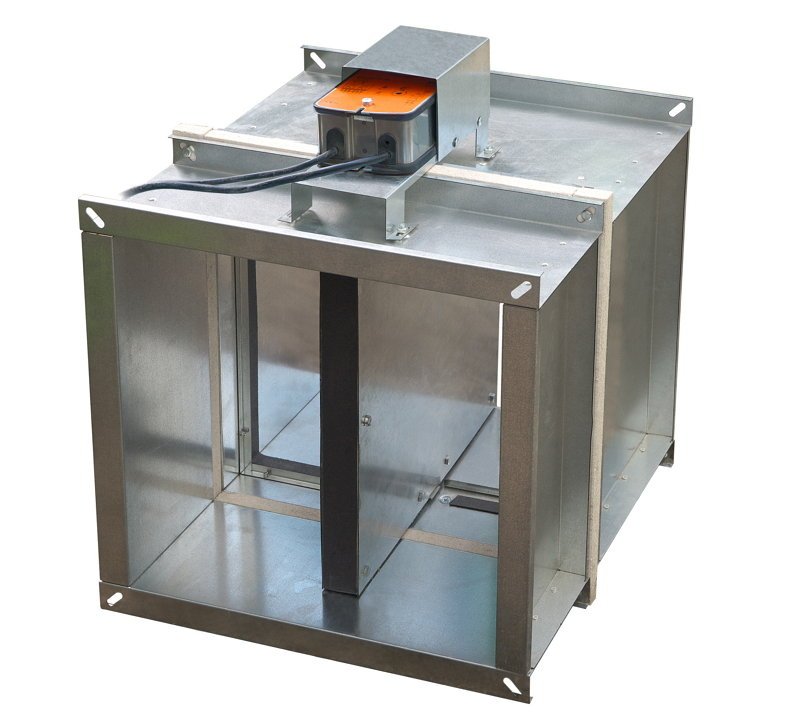

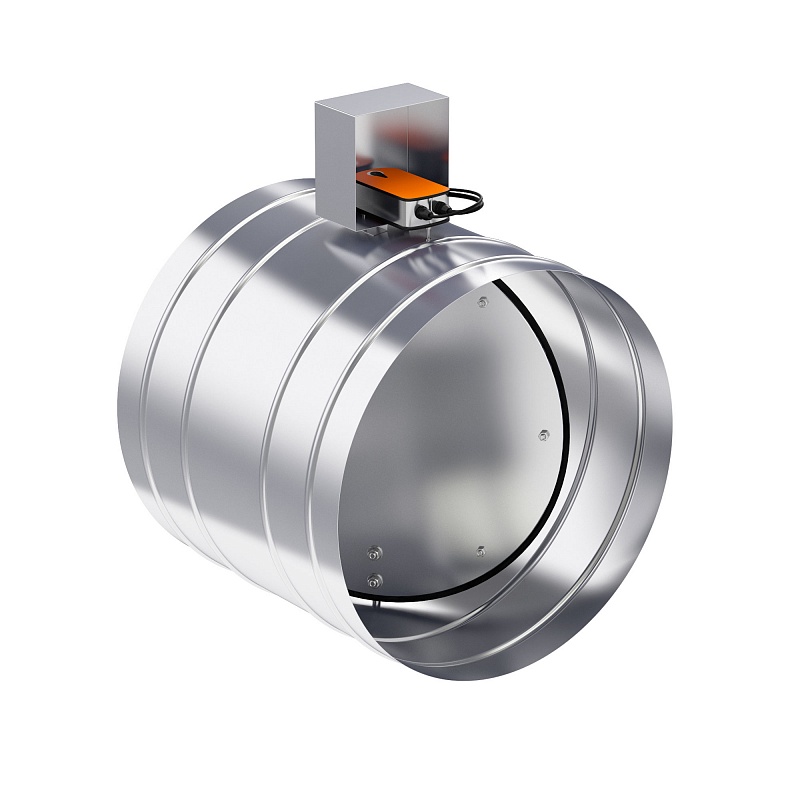

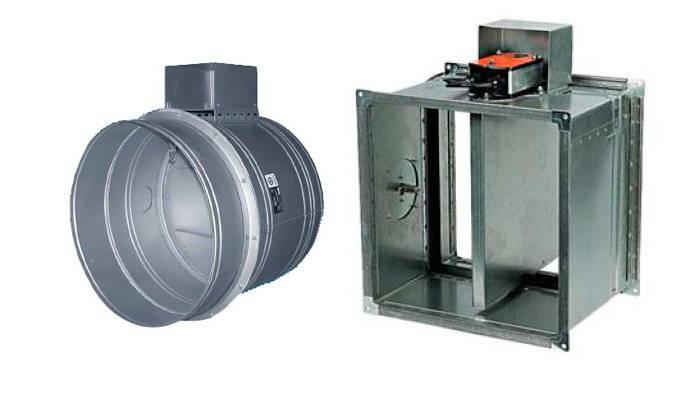

Есть также различия по форме корпуса – устройства могут иметь в разрезе круглую или же (прямоугольную) форму. Привод может размещаться, как внутри корпуса, так и снаружи. Кроме того, клапан может быть разделен на две секции огнестойким материалом.

Типы приводов

Вне зависимости от своего назначения клапаны принято различать по виду используемого привода. Как уже отмечалось, устройства функционируют в ручном режиме или же в автоматическом, перечислим наиболее популярные их виды:

Особенности монтажа

Существуют клапаны канальные и стеновые. Стеновые оснащаются крепежным фланцем, который обеспечивает их установку на стенах (простенках капитального типа), воздуховодах, поверхностях потолка, пр. Канальные имеют по обеим сторонам фланцы, которые нужны для крепления клапана в систему трубопровода.

Устройства могут монтироваться по вертикальной, горизонтальной и наклонной плоскости, к ним должен быть обеспечен легкий доступ для обслуживания и диагностики.

Условия эксплуатации и нормы

Особенности эксплуатации противопожарных клапанов определяются государственными нормами и стандартами

Можно выделить положения, которые являются общими, независимо от конкретного типа и конструктивных особенностей клапанов:

Характеристики огнестойкости

Главной характеристикой, демонстрирующей способность клапанов сопротивляться разрушению под действием пламени, является показатель огнестойкости, определяющий временной промежуток от момента начала воздействия пламени до предельного состояния. При испытаниях учитывается предельное состояние и давление в условиях закрытой заслонки.

Показатель определяет две разновидности предельных состояний клапана – таковой является потеря плотности (обозначается литерой «Е») и потеря теплоизоляции (обозначается литерой «I»). В сертификате, который сопровождает поставки оборудования, непременно должен присутствовать показатель огнестойкости, который нужно читать следующим образом:

EI 60 – означает, что клапан противопожарный может сопротивляться огню по перечисленным параметрам («Е» и «I») в течение 60 минут. Причем, условия испытания не предусматривают приоритета в этих параметрах, устройство считается вышедшим из строя по достижению одного из них. Сегодня производители выпускают противопожарные клапаны для вентиляционных систем со стойкостью к огню от 30 до 120 минут.

Ограничения по тепловым замкам

Положения п. 9.3. СНиП 2.04.05-91 говорят о том, что противопожарные клапаны (для защиты от дыма) должны быть оснащены одновременно ручным, дистанционным, а также автоматическим элементами управления. Подобные требования, предполагающие, по факту, тройное дублирование механизмов управления, вызваны повышенными требованиями к надежности клапанов при возгорании. В частности, положениям упомянутого документа соответствуют в полной мере электромеханические приводы и их разновидность – электромагнитные.

В свою очередь, возможность эксплуатации клапанов с приводами на пружинах и тепловым замком вызывает определенные вопросы. Эта разновидность устройств способна срабатывать автоматически при достижении тепловым замком заданной температуры, например, 80 °С.

Считается, что данная конструкция является недостаточно эффективной при возгорании, так как замок перекроет канал только тогда, когда пойдет нагретый дым, который будет сообщать механизму требуемую для срабатывания температуру. И вплоть до этого момента более холодный дым с температурой до 60-70 °С, неспособный в достаточной степени нагреть тепловой замок, будет беспрепятственно проходить в вентиляцию, проникая в смежные помещения. Что, в свою очередь, будет наносить вред людям, которые на тот момент окажутся в помещении.

Клапаны электроприводные, напротив, способны по сигналу, поступившему от цифрового устройства, в начале пожара немедленно перекрыть воздуховодный канал и не позволить продуктам сгорания разойтись по всей вентиляции. В случае электроприводных клапанов действует термодатчик, играющий роль дублирующего механизма управления, который обеспечит срабатывание даже при выходе из строя противопожарной автоматики.

Скорость срабатывания клапана

Поскольку клапаны, в случае возникновения пожароопасной ситуации, должны в помещениях здания перекрываться одновременно, единственным приемлемым способом организации управления ими можно считать использование единовременного дистанционного (автоматического) сигнала. Этот сигнал должен быть подан после того, как вентиляционная система отключена полностью (или тот ее сегмент, продолжение работы которого представляет опасность).

Электромеханические приводы, которые чаще всего монтируются на противопожарные клапаны, это устройства с возвратной пружиной способные продолжительное время функционировать при повышенной температуре. Должный уровень надежности подобных устройств обеспечивается благодаря скорости, с которой пружина способна закрыть заслонку и перекрыть канал.

Сегодня отсутствуют какие-либо регламенты относительно времени срабатывания клапанов. Однако испытания различных устройств наглядно демонстрируют преимущества электроприводных клапанов – время полного перехода заслонки в открытое состояние составляет примерно 2 секунды, тогда как электромеханические приводы закрывают заслонку клапана за 10 секунд. С другой стороны, последние также нельзя назвать недостаточно эффективными, так как и этой скорости вполне хватает для эффективной противопожарной защиты.

Противопожарный клапан — Энциклопедия пожарной безопасности

Противопожарный клапан – механическое устройство с нормируемым пределом огнестойкости, автоматическим и дистанционным управлением для перекрытия вентиляционных каналов или проёмов в ограждающих строительных конструкциях.
К противопожарным клапанам относятся следующие виды изделий:

1. нормально открытый противопожарный клапан, закрываемый при пожаре и предназначенный для установки в канале системы вентиляции при пересечении им противопожарной преграды в целях предотвращения и (или) ограничения задымления здания (сооружения) и распространения горения по вентиляционным системам различного назначения. Указанный противопожарный клапан устанавливают в противопожарной преграде или непосредственно у преграды (либо за её пределами), со стороны защищаемого помещения, обеспечивая на участке воздуховода от преграды до заслонки клапана предел огнестойкости противопожарной преграды;
2. нормально закрытый противопожарный клапан, открываемый при пожаре, предназначенный для установки в системах приточной и вытяжной противодымной вентиляции, а также в случаях, отличных от тех, когда устанавливается дымовой клапан;
3. противопожарный клапан двойного действия – нормально открытый клапан, закрываемый при пожаре и открываемый после пожара, устанавливаемый в системах вентиляции, обслуживающих помещения, которые защищаются АУГП, АУПП и АУАП;
4. дымовой клапан, предназначенный для установки в проёмах дымовых вытяжных шахт для удаления дыма из коридоров и холлов на путях эвакуации;
5. дымовой люк (клапан, фонарь или фрамуга) для естественного дымоудаления – конструкция заполнения проёма покрытия или ограждения здания и сооружения (как самостоятельная конструкция или конструктивно выделенный элемент в составе конструкций остекления, световых или светоаэрационных фонарей), предназначенная для наружного выброса продуктов горения при пожаре непосредственно из помещения, защищаемого системой вытяжной противодымной вентиляции с естественным побуждением тяги.

Пределы огнестойкости конструкций нормально открытого и нормально закрытого противопожарных клапанов и противопожарных клапанов двойного действия устанавливаются по потере теплоизолирующей способности и по потере целостности (плотности). Предел огнестойкости конструкций дымового клапана устанавливается по потере целостности (плотности). Предел огнестойкости конструкций дымового люка для естественного дымоудаления не устанавливается, однако для него должны определяться требования по незадуваемости и безотказной работе при условиях совместного действия ветровой и снеговой нагрузок. См. также Признаки наступления предельной огнестойкости конструкции.

Литература: НПБ 241-97. Клапаны противопожарные вентиляционных систем. Метод испытания на огнестойкость.

Поделиться:

Предыдущая статья Противопожарный занавес Противопожарный занавес – дымонепроницаемая конструкция с нормируемым пределом огнестойкости, выполненная из негорючих материалов и опускаемая при пожаре. Служит для защиты проёма в противопожарной стене, отделяющей колосниковую сцену от зрительного зала вместимостью 800 мест и более. Противопожарный занавес состоит из: каркаса; теплоизоляции каркаса; механизма подъёма и опускания; узлов герметизации. Предел огнестойкости противопожарного занавеса должен…

читать полностью

Следующая статья Противопожарный разрыв Противопожарный разрыв — пространство между пожароопасным и другими объектами, устанавливаемое в целях предотвращения воздействия ОФП, способных привести к распространению пожара на соседние объекты. Размеры противопожарного разрыва определяются НПБ, а также ППБ по отношению к территории предприятий, населённым пунктам, сельхозугодьям, лесным массивам и другие. Противопожарный разрыв зависит от категории помещений, зданий и наружных установок по. ..

читать полностью

Другие разделы портала

• Учебный центр

  Учебный центр

  В Российской Федерации в области пожарной безопасности выполняют работы (оказывают услуги) только в рамках лицензируемых видов деятельности порядка 50 тысяч организаций. Кроме этого, на предприятиях различных форм собственности свою деятельность осуществляют работники, на которых возложены обязанности по организации соблюдения требований пожарной безопасности и профилактики пожаров.

  Читать полностью

• История

  История

  История возникновения и развития пожарной охраны в регионе. Интересные факты, архивные фотографии и документы. Музеи и памятные места. Ветераны и династии пожарных. Виртуальные экскурсии и фотоальбомы.

  Читать полностью

Противопожарные и дымовые заслонки — Grainger Industrial Supply

Противопожарные и дымовые заслонки

125 продуктов

Противопожарные и дымовые заслонки автоматически закрываются при достижении определенной температуры для предотвращения распространения дыма и огня по системе воздуховодов. Они используют плавкую вставку, которая плавится выше определенной температуры, освобождая подпружиненную заслонку или лезвие, которое блокирует движение дыма и огня по воздуховоду.

• Прямоугольные противопожарные заслонки

• Прямоугольные моторизованные дымовые заслонки

• Прямоугольные моторизованные противопожарные и дымовые заслонки

• Круглые противопожарные заслонки

• Круглые моторизованные дымовые заслонки 90 005
• Круглые моторизованные противопожарные и дымовые клапаны

• Углы крепления противопожарных клапанов

• Сменные плавкие вставки

Прямоугольные противопожарные заслонки

Статические

Статические заслонки закроются в случае пожара, но не смогут преодолеть воздушный поток вентилятора. Если система HVAC отключается во время пожара, они подходят. Если система HVAC остается активной во время пожара, рекомендуется использовать динамические противопожарные клапаны.

Прямоугольные противопожарные клапаны Статические, отсортированы по габаритным размерам В x Ш, по возрастанию

Загрузка… 9 0067

Динамический

Динамические заслонки закроются в случае пожара, даже если система HVAC работает. Они оснащены механизмами, которые достаточно прочны, чтобы закрыть заслонку и оставаться закрытой, даже когда вентилятор работает на полной скорости.

Противопожарные клапаны прямоугольные Dynamic, отсортированы по Габаритным размерам В x Ш, по возрастанию

Загрузка. .. 90 067

Прямоугольные моторизованные дымовые заслонки

Dynamic

Динамические заслонки закроются в случае пожара, даже если система HVAC работает. Они оснащены механизмами, которые достаточно прочны, чтобы закрыть заслонку и оставаться закрытой, даже когда вентилятор работает на полной скорости.

Прямоугольные моторизованные дымовые заслонки Dynamic, отсортированы по габаритным размерам В x Ш, по возрастанию

901 21

Загрузка…

Прямоугольные моторизованные противопожарные и дымовые клапаны

Динамические

Динамические клапаны закроются в случае пожара, даже если система HVAC работает. Они оснащены механизмами, которые достаточно прочны, чтобы закрыть заслонку и оставаться закрытой, даже когда вентилятор работает на полной скорости.

Прямоугольные моторизованные противопожарные и дымовые клапаны Dynamic, отсортированы по габаритным размерам В x Ш, по возрастанию

Загрузка…

Круглые противопожарные клапаны 0003

Dynamic

Динамические заслонки закроются в случае пожара, даже если система HVAC работает. Они оснащены механизмами, которые достаточно прочны, чтобы закрыть заслонку и оставаться закрытой, даже когда вентилятор работает на полной скорости.

Клапаны противопожарные круглые динамические, отсортированы по номинальному диаметру воздуховода, по возрастанию

Загрузка…

Круглые моторизованные дымовые заслонки

Динамические

Динамические заслонки закроются в случае пожара, даже если Система вентиляции и кондиционирования работает. Они оснащены механизмами, которые достаточно прочны, чтобы закрыть заслонку и оставаться закрытой, даже когда вентилятор работает на полной скорости.

Круглые моторизованные дымовые заслонки Dynamic, сортировка по номинальному диаметру воздуховода, по возрастанию

Загрузка. ..

Круглые моторизованные противопожарные и дымовые заслонки

Динамические

Динамические заслонки закрываются в случае возгорание, даже если система HVAC работает. Они оснащены механизмами, которые достаточно прочны, чтобы закрыть заслонку и оставаться закрытой, даже когда вентилятор работает на полной скорости.

Круглые моторизованные противопожарные и дымовые клапаны Dynamic, отсортированы по номинальному диаметру воздуховода, по возрастанию

Загрузка…

Уголки крепления противопожарного клапана

Уголки крепления противопожарного клапана, отсортированные по габаритам В x Ш, по возрастанию

Загрузка. ..

Сменные плавкие вставки

9027 8 Плавкая вставка прямоугольного демпфера

Сменные плавкие вставки Плавкая вставка с прямоугольным демпфером, отсортировано по Совместимость с номером детали Grainger, по возрастанию

900 69

Loading…

Плавкая вставка круглого демпфера

Сменные плавкие вставки круглые Плавкая вставка демпфера, отсортированная по совместимым номерам деталей Grainger, по возрастанию

Loading. ..

Примечание. Доступность продукта определяется в режиме реального времени и постоянно корректируется. Товар будет зарезервирован для вас при оформлении заказа.

Противопожарные заслонки | Greenheck

Строительные нормы и правила требуют наличия противопожарных клапанов для поддержания уровня огнестойкости стен, перегородок, ограждений и полов, через которые проходят воздуховоды или другие отверстия для передачи воздуха. Противопожарные клапаны классифицируются по стандарту UL 555 с пределом огнестойкости 1½ или 3 часа. Противопожарные клапаны подразделяются на две категории:

• Динамический рейтинг — используются с системами ОВКВ, которые остаются в рабочем состоянии во время пожара
• Статическое номинальное значение — используется с системами HVAC, которые автоматически отключаются во время пожара

Динамические демпферы с номинальным ресурсом 1,5 часа

Классифицированные по UL 555 демпферы для использования в системах отопления, вентиляции и кондиционирования воздуха, которые сохраняют работоспособность во время пожара. Клапаны имеют предел огнестойкости 1,5 часа.

ПОСМОТРЕТЬ Динамические демпферы с номинальным ресурсом 1,5 часа

Динамические 3-часовые демпферы

Классифицированные UL 555 демпферы для использования в системах HVAC, которые сохраняют работоспособность во время пожара. Эти демпферы имеют предел огнестойкости 3 часа.

ПОСМОТРЕТЬ Динамические амортизаторы с номинальным ресурсом 3 часа

Статические клапаны, рассчитанные на 1,5 часа

Клапаны класса UL 555, которые автоматически отключаются во время пожара.
