Как проверить светодиоды в светодиодном светильнике
Содержание
- Способы проверки светодиодов на исправность
- Проверка светодиодных ламп
- Проверка мультиметром
- Проверка подручными материалами
- Проверка светодиодов без выпаивания
- Проверка исправности светодиодов в фонаре
- Проверка LED-прожектора
- Проверка инфракрасного диода
- Проверка светодиодной ленты
- Как просто проверить светодиод мультиметром
- Конструкция
- Разновидности
- Принцип работы
- Определение мощности
- Визуально
- Мультиметром
- Определение напряжения
- Причина неисправности
- Проверка светодиодов
- Вариант 1
- Вариант 2
- Вариант 3
- Вариант 4
- Заключение
- Видео по теме
Способы проверки светодиодов на исправность
Как проверить светодиодную лампу, ленту и другие приборы для освещения на исправность LED-элементов. Несмотря на более высокий срок эксплуатации по сравнению с лампами накаливания, осветительные светодиоды быстрее выходят из строя, чем индикаторные.
Светодиоды — полупроводниковые приборы, создающие оптическое излучение при прохождении электрического тока в прямом направлении. Делятся на две разновидности — индикаторные и осветительные. Первые характеризуются меньшей мощностью, поэтому используются в подсветке электронных устройств, выполняя функцию индикаторов. Вторые применяются в осветительных приборах, включая лампы, ленты, фонари и прожектора.
Проверка светодиодных ламп
Важны четыре основные характеристики светодиодов (СД) — рабочий ток, прямое падение напряжения, мощность и световой поток. Рабочий ток индивидуален для каждого изделия и указывается на корпусе. С падением напряжения все гораздо проще — его значение зависит от цвета и материала, из которого изготовлено устройство.
Обычно зависимость напряжения от цвета СД следующая:
- красные — 1,5-2 В;
- оранжевые и желтые — 1,8-2,2 В;
- зеленые — 1,9-4 В;
- синие и белые — 3-3,5 В;
- белые, синие и зеленые — 3-3,6 В.
Важно! Все параметры измеряются мультиметром. И для этого не нужно быть квалифицированным электриком!
Другой способ проверить светодиод (LED) — подключить его к источнику питания, состоящему из батареек. Из подручных средств, используемых при определении неисправностей, выделим зарядные устройства для мобильных телефонов (или более мощные – для фонарей).
Проверка мультиметром
При использовании мультиметра выполните следующие действия:
- Поверните тумблер, установив его на режим проверки LED-диодов.
- Подключите провода мультиметра к светодиоду.
- Убедитесь, что соблюдаете полярность СД: красные питаются от анода, черные — от катода.
При правильном подключении прибор засветится, в противном случае показания на мультиметре не изменятся.
Определяйте неисправности при минимальном освещении, чтобы повысить вероятность фиксирования свечения СД. При его отсутствии ориентируйтесь на показатели мультиметра — на работающем элементе значение должно быть отличным от показаний по умолчанию.
Есть более простой метод — прозванивание LED-диодов. Мультиметр используется для проверки транзисторов. В секции PNP катод подключите к отверстию C, а анод — к E.
Проверка подручными материалами

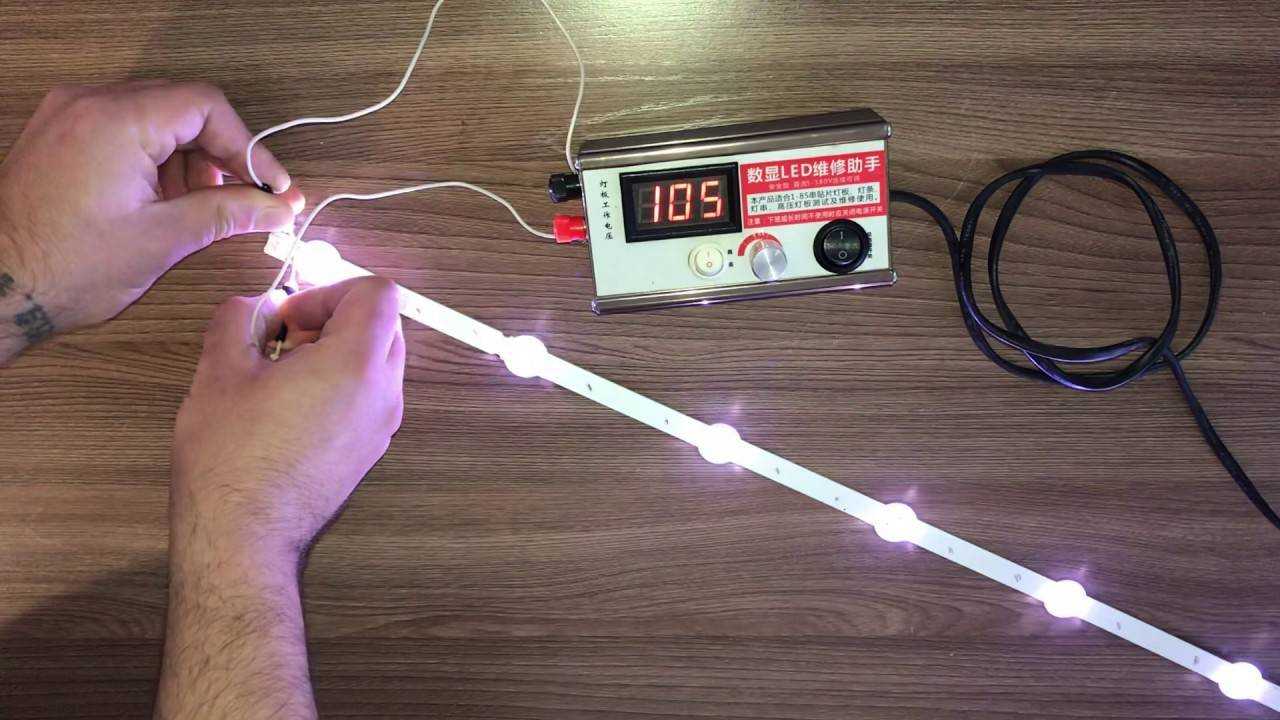

Для обнаружения неисправностей светодиодов используют LED-тестер, изготавливаемый из подручных средств, — нескольких пальчиковых батареек, соединенных параллельно, или мощной «Кроны».
Также тестер собирается из ненужной зарядки для телефона или другого электрического прибора. Отрежьте разъем на конце шнура, зачистите провода. Красный (плюс) присоедините к аноду, а черный (минус) — к катоду. Если будет достаточно напряжения, то СД загорится.
Зарядные устройства от фонариков пригодятся в том случае, если неисправны лампочка или лента с более мощными светодиодами.
Проверка светодиодов без выпаивания
Для подключения щупов мультиметра соедините их при помощи пайки с небольшим металлическим предметом — канцелярской скрепкой. Между ними установите текстолитовую пластину, заизолировав ее клейкой лентой.
Эта простая конструкция — безопасный проводник для фиксации щупов. Подключитесь к светодиоду, не выпаивая его из схемы.
Проверка исправности светодиодов в фонаре
Перед определением неисправностей удалите из фонарика батарейку, разберите его и выньте текстолитовую плату, к которой прикреплен нужный СД. Воспользуйтесь тестером, подключив к нему щупы через PNP-разъем. Выпаивать диод необязательно — замеры производятся на плате. Устройство засветится только при прямом включении!
При параллельном подключении светодиодов замерьте сопротивление всей схемы. Если оно будет близко к нулю, то один из полупроводников работает некорректно. Чтобы определить, какой именно, воспользуйтесь методом, указанным выше, изучая каждый СД отдельно.
Проверка LED-прожектора
Осмотрите светодиоды визуально. Если видите большой квадрат желтого цвета, то не пытайтесь проверить работоспособность тестером, — напряжение такого элемента свыше 20 В.
Если в прожекторе используется несколько мелких SMD, то есть смысл применить мультиметр.
Разберите устройство и отыщите драйвер подсветки, влагозащитную прокладку и плату с установленными LED-диодами. Процедура аналогична проверке светодиодной лампы (читайте выше).Проверка инфракрасного диода
Инфракрасные диоды используются во многих электронных приборах, особенно популярны в пультах дистанционного управления. Их основная функция — передача сигнала на фотоприемник телевизора, музыкального центра или светодиодной лампы. Если батарейки исправны, то вышел из строя СД.
Разглядеть свечение инфракрасного светодиода без подручных средств нереально, но его проверка проста. Наведите фотоаппарат (или фотокамеру любого девайса) на СД, расположенный в пульте ДУ. Если полупроводник работает, то вы увидите непродолжительное свечение с фиолетовым оттенком.
В качестве тестера такого СД используют и осциллограф. Если на его фотоэлемент попадает ИК-излучение, то создается напряжение.
Проверка светодиодной ленты
Светодиодная лента — источник света из нескольких LED-элементов.
СД группируются по три штуки на участок. Тогда ленту можно разделить на отрезки любой длины без ухудшения эксплуатационных характеристик.
Чтобы убедиться в ее работоспособности, подайте электрический ток на контакты. Исправная будет светиться вся. Если горит лишь часть, проблемы в токопроводящем кабеле. Его необходимо проверить мультиметром.
Если не будет светиться целый участок из трех светодиодов, проблема в этих элементах. Осмотрите каждый из них и измерьте сопротивление резистора всей группы.
Рассмотренные методы проверки LED-диодов в осветительных приборах просты — вооружитесь мультиметром или проводами с парой пальчиковых батареек. В случае обнаружения неисправного элемента замените его или отнесите в мастерскую.
Источник
Как просто проверить светодиод мультиметром
Светодиоды, пришедшие на смену лампам накаливания, позволили сделать осветительные приборы более экономичными, безопасными и надежными.
Многие начинающие радиолюбители сталкиваются с проблемой, как проверить светодиод мультиметром. В сегодняшней статье будет дано полное описание конструкции, разновидностям и способам проверки светодиодов.
Конструкция
Светодиод — это полупроводниковый элемент, по конструкции схожий с диодом. При прохождение через светодиод тока создается видимое глазу оптическое излучение. Данная деталь состоит из:
- Анода, через который подается положительный заряд.
- Катода, через который подается отрицательный заряд.
- Отражателя световых потоков.
- Излучающего полупроводникового чипа или кристалла.
- Рассеивателя свечения.
Для ламп любых форм эта стандартная конструкция. Для достижения яркости, производители только увеличивают число слоев или количество кристаллов. Эти значения прямо влияют на мощность.
Разновидности
Светодиоды используются в различной технике. На данный момент существует 2 основных типа этих деталей:
- Индикаторные или DIP. Относятся к маломощным светодиодам. Работают при переменном напряжении до 3.5 вольт, с мощностью до 0.06 Вт. Используются в качестве световых индикаторов для различной электронной техники. Эти элементы используют для поверхностного монтажа для осветительных лент.
- Осветительные или мощные, работают при напряжении до 12 вольт, с мощностью в 2.6–3 Ватт. Используются для ламп и прожекторов освещения.
Относятся к маломощным светодиодам. Работают при переменном напряжении до 3.5 вольт, с мощностью до 0.06 Вт. Используются в качестве световых индикаторов для различной электронной техники. Эти элементы используют для поверхностного монтажа для осветительных лент.Технологии не стоят на месте. К лампам обычной конструкции, прибавились различные разновидности, отличающиеся только химическим составом кристалла.
- Филоментные. Лампы, позволяющие получить белое свечения, за счет покрытия люминофорным составом. Мощность этого типа светодиодов увеличена за счет использования 28 параллельно соединенных кристаллов.
- COB. Разработано за счет соединения кристаллов на алюминиевой подставке. Яркость свечения увеличивается за счет фокусировки покрытием из люминофора.
- OLED. Схожи с более ранними типами светодиодов. Яркость и угол свечения увеличены за счет использования полимерных материалов для изготовления светового излучателя.
- Волоконные. Полностью синтетическая конструкция с добавлением люминофора и полимеров.
Принцип действия этих световых элементов остался прежним. Изменилось только потребляемое напряжение, повысилась мощность и надежность.
Принцип работы
Принцип работы любого типа ламп очень прост. Его можно описать как переход положительно заряженных частиц от одного полупроводникового материала к другому. В корпусе второго полупроводника есть «дыры», которые заполняясь заряженными частицами, выделяют световые фотоны. При переходе тока от одного полупроводника к другому, создается разница входящего и выходящего напряжения. Именно эта разница и создает световой поток светодиода. Увеличивается яркость за счет отражателя, который принимает сфокусированный свет и увеличивает его яркость.
Определение мощности
Значение рабочей мощности светодиода необходима для его правильного подключения в рабочую схему любого прибора. Многие сталкиваются с проблемой, как узнать мощность светодиода без маркировки на корпусе или упаковки.
Есть 2 способа определения этого параметра.
Визуально
Светодиоды производятся различных размеров и цветов. По цвету и размеру можно узнать мощность этой детали:
- Маленькие инфракрасные работают от напряжения в 20 мА, при мощности менее 2 Ватт.
- Красные обладают рабочим напряжением до 15 мА при мощности до 1.7 Вт.
- Маленькие желтые обладают мощностью до 2.2 Вт.
- Зеленые от 1.9 до 3.6 Вт.
- Голубые от 2.5 до 3.6 Вт.
- Фиолетовые от 2.5 до 4 Вт.
- Большие желтые работают от напряжения до 300 мА, обладают мощностью 2.2 Ватт, при радиаторном охлаждении.
- Большие белые или розовые потребляют напряжение до 20 мА, при мощности до 3.6 Ватт.
Определить размер светодиода можно обычным штангенциркулем. Маленькими считаются детали от 3 до 10 мм.
Мультиметром
Определить мощность светодиода мультиметром не составит труда, если подключить все компоненты согласно схеме. Далее потребуется:
- Найти катод светодиода и подсоединить к нему один конец резистора 500 Ом.
- К аноду подключить «+» выход с блока питания.
- «Минус» от блока питания подключить ко второму концу резистора.
Для этой схемы потребуется блок питания с регулятором подачи напряжения. Далее:
- При помощи регулятора поднять напряжение и замерить его до и после проверяемого элемента. Оно должно быть одинаковым.
- Снова поднять и замерить напряжение.
- Повторять регулировку и замер напряжения до момента появления разницы.
- На этом моменте необходимо запомнить последнее значения в вольтах.
- Сменить резистор 500 Ом на схожий элемент с сопротивлением в 10 Ом.
- Поднять напряжение до рассчитанного значения.
- Переключить мультиметр в режим амперметра.
- Замерить мощность.
Данный способ не требует выпаивания из схемы, если светодиод уже подключен в цепь. Главное правильно определить полярность подключения.
Определение напряжения
Напряжение, при котором светодиод работает в обычном режиме, также является важным параметром.
Определить на сколько вольт рассчитана деталь очень просто. Для этого нужно сначала определить полярность выводов детали. Новые элементы имеют более длинную «+» ножку. Если выводы одинаковой длинны, к обеим ножкам нужно подключить мультиметр в режиме прозвонки. Если соблюдена правильная полярность, светодиод должен засветиться слабым светом. Смена полярности не приведет к свечению. Далее идет описание как определить рабочее напряжение:
- К «+» ножке детали присоединить резистор до 510 Ом.
- К выходу резистора подключить «-» клемму блока питания на 12 вольт.
- «-» блока питания подключить ко второй ножке светодиода.
- Поднять напряжение блока питания до определенной точки яркого свечения. Регулировку подачи тока осуществлять постепенно, без резких скачков.
- Все это время замерять напряжение вольтметром.
Напряжение будет нарастать до момента открытия перехода внутри элемента. Открывшийся переход перестанет пропускать лишний ток. Это значение необходимо зафиксировать.
Оно является рабочим напряжением светодиода. Если продолжить наращивать напряжение, PN переход может не выдержать и сгореть. При несоблюдении полярности, катод не станет пропускать электрический ток, что станет причиной потери работоспособности.
Причина неисправности
Светодиоды работают от определенного напряжения. На выходе, напряжение этой детали значительно меньше. Причина неисправности этих элементов заключается в скачках напряжения. В определенный момент, на кристалл подается напряжение, превосходящее порог открытия перехода, при этом увеличивается порог выходного напряжения. Светодиод прогорает. Определить неисправный элемент визуально можно по темной точке в центре. Если визуально определить неисправный элемент невозможно, в этом случае необходимо прозвонить деталь. Далее будет описан процесс прозвонки светодиода мультиметром.
Проверка светодиодов
Вариант 1
Проверка исправности светодиода мультиметром достаточно проста. Это можно сделать прямо на плате мультиметром, не выпаивая сам светоид.
Для проверки понадобится только мультиметр, включенный в режим проверки диодов. Перед проверкой необходимо найти анод детали. Если соблюдена правильная полярность, деталь должна засветиться. Тест на работоспособность можно считать пройденным. Также на определение работоспособности влияет яркость свечения. Тусклый свет не показатель испорченной детали. Причиной может стать нехватка напряжения.
Вариант 2
Еще один простой способ проверить светодиоды возможен, если мультиметр оснащен гнездом для прозвонки транзисторов. В этом случае, чтобы проверить исправность светодиода мультиметром, его прозванивают в такой последовательности:
- Перевести мультиметр в режим прозвонки — hFE.
- В гнездо вставить светодиод, анод в отверстие «С», катод в отверстие «Е» (секция NPN).
- Яркое свечение детали укажет на ее исправность.
Часто после прозвонки, светодиоды не работают в схеме. Причина этому разница в силе тока мультиметра и рабочего напряжения.
Для того чтобы точно определить пригодность детали необходимо выполнить прозвонку проверяемого светодиода мультиметром без выпаивания.
Вариант 3
Это способ проверки светодиодов, подключенных параллельно в осветительных лампах или лентах. Перед началом проверки необходимо посмотреть схему подключения и определить «+» вход. Сама проверка светодиода в этом случае будет выглядеть следующим образом:
- Установить тестер в режим замера постоянного тока.
- Включить прибор с неисправной деталью.
- Щуп «минус» подключит к «минусу» на плате.
- Щуп «+» подключить к вводному контакту, проверяемого элемента.
- Замерить напряжение.
- После замера, подключит «+» щуп к выходу детали.
- Если напряжение отсутствует, это показатель неисправности детали.
Подобный способ является опасным, так как проверка проводится с подключением в электрическую сеть. Часто причиной неисправности в лампах, работающих от постоянного напряжения, становится пробой диодного моста.
Вариант 4
Проверить сразу несколько светодиодов в цепи можно не выпаивая их из схемы. Напряжения 9 вольт, от которого работает мультиметр, вполне хватает для прозвонки сразу всех светодиодов.
- Тестер перевести в режим замера сопротивления.
- Определить полярность схемы подключения всех деталей.
- Согласно полярности, подключить один щуп к вводу первого светодиода.
- Второй щуп подключить к выходу последнего элемента.
- При отсутствии сопротивления, поочередно подключать щуп к выходу каждого следующего светодиода.
Появление показаний сопротивления, укажет на последний исправный светодиод в цепи. После него, необходимо осуществить поочередную прозвонку всех деталей, для выявления прогоревшего элемента. Если лампа собрана по двойной схеме, светодиоды во второй цепи могут быть запаяны наоборот. После проверки одной схемы, необходимо сменить полярность подключения тестера.
Заключение
Светодиоды очень чувствительны к перепадам напряжения.
Любое увеличение может стать причиной неисправности. Перед подключением новой детали, необходимо четко знать потребляемое напряжение и мощность. Любое отклонение может нарушить целостность элемента и всей схемы. Светодиоды работают по схеме диодов, поэтому самой простой проверкой является прозвонкой в режиме диагностики целостности диодов.
Видео по теме
Источник
Как проверить светодиод в светильнике мультиметром не выпаивая
Содержание
- Способы проверки светодиодов на исправность
- Проверка светодиодных ламп
- Проверка мультиметром
- Проверка подручными материалами
- Проверка светодиодов без выпаивания
- Проверка исправности светодиодов в фонаре
- Проверка LED-прожектора
- Проверка инфракрасного диода
- Проверка светодиодной ленты
- Как проверить светодиод
- Способы проверки
- Проверка мультиметром
- Как проверить не выпаивая
- Как проверить светодиоды в фонарике
- Как просто проверить светодиод мультиметром
- Конструкция
- Разновидности
- Принцип работы
- Определение мощности
- Визуально
- Мультиметром
- Определение напряжения
- Причина неисправности
- Проверка светодиодов
- Вариант 1
- Вариант 2
- Вариант 3
- Вариант 4
- Заключение
- Видео по теме
Способы проверки светодиодов на исправность
Как проверить светодиодную лампу, ленту и другие приборы для освещения на исправность LED-элементов.
Несмотря на более высокий срок эксплуатации по сравнению с лампами накаливания, осветительные светодиоды быстрее выходят из строя, чем индикаторные.
Светодиоды — полупроводниковые приборы, создающие оптическое излучение при прохождении электрического тока в прямом направлении. Делятся на две разновидности — индикаторные и осветительные. Первые характеризуются меньшей мощностью, поэтому используются в подсветке электронных устройств, выполняя функцию индикаторов. Вторые применяются в осветительных приборах, включая лампы, ленты, фонари и прожектора.
Проверка светодиодных ламп
Важны четыре основные характеристики светодиодов (СД) — рабочий ток, прямое падение напряжения, мощность и световой поток. Рабочий ток индивидуален для каждого изделия и указывается на корпусе. С падением напряжения все гораздо проще — его значение зависит от цвета и материала, из которого изготовлено устройство.
Обычно зависимость напряжения от цвета СД следующая:
- красные — 1,5-2 В;
- оранжевые и желтые — 1,8-2,2 В;
- зеленые — 1,9-4 В;
- синие и белые — 3-3,5 В;
- белые, синие и зеленые — 3-3,6 В.
Важно! Все параметры измеряются мультиметром. И для этого не нужно быть квалифицированным электриком!
Другой способ проверить светодиод (LED) — подключить его к источнику питания, состоящему из батареек. Из подручных средств, используемых при определении неисправностей, выделим зарядные устройства для мобильных телефонов (или более мощные – для фонарей).
Проверка мультиметром
При использовании мультиметра выполните следующие действия:
- Поверните тумблер, установив его на режим проверки LED-диодов.
- Подключите провода мультиметра к светодиоду.
- Убедитесь, что соблюдаете полярность СД: красные питаются от анода, черные — от катода.
При правильном подключении прибор засветится, в противном случае показания на мультиметре не изменятся.
Определяйте неисправности при минимальном освещении, чтобы повысить вероятность фиксирования свечения СД. При его отсутствии ориентируйтесь на показатели мультиметра — на работающем элементе значение должно быть отличным от показаний по умолчанию.
Есть более простой метод — прозванивание LED-диодов. Мультиметр используется для проверки транзисторов. В секции PNP катод подключите к отверстию C, а анод — к E.
Проверка подручными материалами
Для обнаружения неисправностей светодиодов используют LED-тестер, изготавливаемый из подручных средств, — нескольких пальчиковых батареек, соединенных параллельно, или мощной «Кроны».
Также тестер собирается из ненужной зарядки для телефона или другого электрического прибора. Отрежьте разъем на конце шнура, зачистите провода. Красный (плюс) присоедините к аноду, а черный (минус) — к катоду. Если будет достаточно напряжения, то СД загорится.
Зарядные устройства от фонариков пригодятся в том случае, если неисправны лампочка или лента с более мощными светодиодами.
Проверка светодиодов без выпаивания
Для подключения щупов мультиметра соедините их при помощи пайки с небольшим металлическим предметом — канцелярской скрепкой. Между ними установите текстолитовую пластину, заизолировав ее клейкой лентой.
Эта простая конструкция — безопасный проводник для фиксации щупов. Подключитесь к светодиоду, не выпаивая его из схемы.
Проверка исправности светодиодов в фонаре
Перед определением неисправностей удалите из фонарика батарейку, разберите его и выньте текстолитовую плату, к которой прикреплен нужный СД. Воспользуйтесь тестером, подключив к нему щупы через PNP-разъем. Выпаивать диод необязательно — замеры производятся на плате. Устройство засветится только при прямом включении!
При параллельном подключении светодиодов замерьте сопротивление всей схемы. Если оно будет близко к нулю, то один из полупроводников работает некорректно. Чтобы определить, какой именно, воспользуйтесь методом, указанным выше, изучая каждый СД отдельно.
Проверка LED-прожектора
Осмотрите светодиоды визуально. Если видите большой квадрат желтого цвета, то не пытайтесь проверить работоспособность тестером, — напряжение такого элемента свыше 20 В.
Если в прожекторе используется несколько мелких SMD, то есть смысл применить мультиметр.
Разберите устройство и отыщите драйвер подсветки, влагозащитную прокладку и плату с установленными LED-диодами. Процедура аналогична проверке светодиодной лампы (читайте выше).Проверка инфракрасного диода
Инфракрасные диоды используются во многих электронных приборах, особенно популярны в пультах дистанционного управления. Их основная функция — передача сигнала на фотоприемник телевизора, музыкального центра или светодиодной лампы. Если батарейки исправны, то вышел из строя СД.
Разглядеть свечение инфракрасного светодиода без подручных средств нереально, но его проверка проста. Наведите фотоаппарат (или фотокамеру любого девайса) на СД, расположенный в пульте ДУ. Если полупроводник работает, то вы увидите непродолжительное свечение с фиолетовым оттенком.
В качестве тестера такого СД используют и осциллограф. Если на его фотоэлемент попадает ИК-излучение, то создается напряжение.
Проверка светодиодной ленты
Светодиодная лента — источник света из нескольких LED-элементов.
СД группируются по три штуки на участок. Тогда ленту можно разделить на отрезки любой длины без ухудшения эксплуатационных характеристик.
Чтобы убедиться в ее работоспособности, подайте электрический ток на контакты. Исправная будет светиться вся. Если горит лишь часть, проблемы в токопроводящем кабеле. Его необходимо проверить мультиметром.
Если не будет светиться целый участок из трех светодиодов, проблема в этих элементах. Осмотрите каждый из них и измерьте сопротивление резистора всей группы.
Рассмотренные методы проверки LED-диодов в осветительных приборах просты — вооружитесь мультиметром или проводами с парой пальчиковых батареек. В случае обнаружения неисправного элемента замените его или отнесите в мастерскую.
Источник
Как проверить светодиод
В современной осветительной технике достаточно часто применяются светодиоды (led).
Как известно, они гораздо надежнее обычных лампочек, но все же иногда могут выходить из строя. Для того, чтобы проверить светодиод на работоспособность применяется несколько методов. Рассмотрим подробнее каждый из них.
Способы проверки
Светодиод, имеет свои электрические параметры, это максимальный рабочий ток, а так же прямое падение напряжения. Значение первого параметра производители указывают для каждого изделия индивидуально, а второго составляет 1.8 – 2.2 вольта для оранжевых, желтых и красных диодов. Для белых, зеленых и синих 3 – 3.6 вольта. Проверить эти значения параметров при наличии мультиметра, не составит труда.
Еще один способ проверить led диод на работоспособность, это подать на него питание от нескольких параллельно подключенных пальчиковых батареек или одной батарейки крона. На основе этого способа можно самостоятельно изготовить универсальный тестер для светодиодов, при помощи подручных элементов. Подробный процесс определения работоспособности показан в видео.
Определить неисправный светодиод, можно используя в качестве источника тока для проверки, старые зарядные устройства от мобильных телефонов. Для этого необходимо отрезать штекер подключения к телефону, и зачистить провода. Красный провод, это плюс, его нужно прижать к аноду, черный — минус, его подключают на катод. Если напряжения источника питания достаточно, то он должен загореться.
Для проверки некоторых диодов, напряжения от зарядки телефона может быть недостаточно, тогда можно попробовать проверить с помощью более мощного устройства, например зарядки от фонарика. Таким способом вполне можно проверить на работоспособность диоды в led лампе. Как это сделать, смотрите видео.
Проверка мультиметром
Мультиметр — это универсальный измерительный прибор. С его помощью можно измерить основные параметры практически любого электронного изделия и не только.
Для проверки светодиода, потребуется мультиметр в котором есть режим «прозвонки», или его еще называют режимом проверки диодов. Обозначение режима проверки диодов на мультиметре показано на изображении ниже.
Для того чтобы проверить светодиод при помощи мультиметра, нужно установить переключатель прибора в положение соответствующее режиму «прозвонки» и подключить его контакты к щупам тестера.
В процессе подключения необходимо учитывать полярность диода. Анод, следует подключить к красному щупу, а катод к черному. В случаях, когда нет информации какой электрод анод, а какой катод, можно перепутать полярность – это ничего страшного, со светодиодом ничего не произойдет. При неправильном подключении, мультиметр не изменит своих изначальных показаний. При правильном подключении, светодиод должен загореться.
Есть один нюанс, ток «прозвонки» достаточно низкий для нормальной работы светодиода, и стоит приглушить освещение, для того чтобы увидеть как он светится.
Если нет возможности этого сделать, можно ориентироваться на показания измерительного прибора. Как правило, если светодиод рабочий, то мультиметр покажет значение отличное от единицы.
Второй вариант — проверить светодиод тестером, это воспользоваться блоком PNP. Данный разъем предназначенный для проверки диодов, позволяет включить светодиод на мощность, достаточную для визуального определения его работоспособности. Анод подключается в разъем, обозначенный буквой Е (эмиттер), а катод диода в разъем колодки, обозначенный буквой С (коллектор).
Светодиод должен гореть при включении мультиметра в не зависимости от режима выбранного регулятором.
Данный способ позволяет проверить даже достаточно мощные светодиоды. Его неудобство в том, что, диоды обязательно нужно выпаивать. Для проверки мультиметром не выпаивая, необходимо изготовить переходники для щупов.
Существует вариант проверки светодиода методом измерения сопротивления, но для этого необходимо знать его характеристики, что достаточно не практично.
Если у вас нет мультиметра, то обязательно обзаведитесь им, многофункциональный, надежный и по хорошей цене лучше всего купить на Алиэкспресс. Для проверки светодиодов, его будет больше, чем достаточно. В нашей редакции мы пользуемся именно таким, правда у нас есть еще один, по дороже, он работает быстрее и функционал у него расширенный, и комплектация богатая. Купить мультиметр с Алиэкспресс для продвинутых.
Как проверить не выпаивая
Для того чтобы подключить щупы мультиметра к разъемам в колодке PNP, нужно припаять на них небольшие фрагменты, обычной канцелярской скрепки. Между проводами, на которые припаяны скрепки, для изоляции можно установить небольшую текстолитовую прокладку и замотать изолентой. Таким образом, получим простой по конструкции и надежный переходник, для подключения щупов.
Далее необходимо подключить щупы к ножкам светодиода, не выпаивая его из схемы изделия. Вместо тестера, для проверки led диода можно использовать одну батарейку крона, или несколько пальчиковых батареек.
Подключение проводится аналогично, просто вместо переходника, для подключения к выходам батарейки щупов, можно использовать небольшие зажимы «крокодильчики».
Рассмотрим на конкретном примере, как проверить led, не выпаивая из схемы.
Как проверить светодиоды в фонарике
Для проверки необходимо разобрать фонарик и вынуть плату, на которой они установлены. Проверка происходит с помощью тестера со щупами, подключенными на PNP разъем. Светодиоды можно не выпаивать, а подключать контакты щупа на них прямо на плате, при этом необходимо помнить о соблюдении полярности.
Определить пробитый светодиод, можно и при помощи измерения сопротивления в схеме подключения. Например, если светодиоды в фонарике подключены параллельно, измерив сопротивление и получив результат близкий к нулю на любом из них, можно быть уверенным, что, по крайней мере, один из них точно неисправен. После этого можно приступать к проверке каждого из светодиодов методами описанными выше.
Проверка светодиодов не сложный процесс, и любой, кто имеет несколько рабочих батареек и пару проводов, может проверить и определить его неисправность в том или ином приборе.
Источник
Как просто проверить светодиод мультиметром
Светодиоды, пришедшие на смену лампам накаливания, позволили сделать осветительные приборы более экономичными, безопасными и надежными. Многие начинающие радиолюбители сталкиваются с проблемой, как проверить светодиод мультиметром. В сегодняшней статье будет дано полное описание конструкции, разновидностям и способам проверки светодиодов.
Конструкция
Светодиод — это полупроводниковый элемент, по конструкции схожий с диодом. При прохождение через светодиод тока создается видимое глазу оптическое излучение. Данная деталь состоит из:
- Анода, через который подается положительный заряд.
- Катода, через который подается отрицательный заряд.
- Отражателя световых потоков.
- Излучающего полупроводникового чипа или кристалла.
- Рассеивателя свечения.
Для ламп любых форм эта стандартная конструкция. Для достижения яркости, производители только увеличивают число слоев или количество кристаллов.
Эти значения прямо влияют на мощность.
Разновидности
Светодиоды используются в различной технике. На данный момент существует 2 основных типа этих деталей:
- Индикаторные или DIP. Относятся к маломощным светодиодам. Работают при переменном напряжении до 3.5 вольт, с мощностью до 0.06 Вт. Используются в качестве световых индикаторов для различной электронной техники. Эти элементы используют для поверхностного монтажа для осветительных лент.
- Осветительные или мощные, работают при напряжении до 12 вольт, с мощностью в 2.6–3 Ватт. Используются для ламп и прожекторов освещения.
Технологии не стоят на месте. К лампам обычной конструкции, прибавились различные разновидности, отличающиеся только химическим составом кристалла.
- Филоментные. Лампы, позволяющие получить белое свечения, за счет покрытия люминофорным составом. Мощность этого типа светодиодов увеличена за счет использования 28 параллельно соединенных кристаллов.
- COB. Разработано за счет соединения кристаллов на алюминиевой подставке. Яркость свечения увеличивается за счет фокусировки покрытием из люминофора.
- OLED. Схожи с более ранними типами светодиодов. Яркость и угол свечения увеличены за счет использования полимерных материалов для изготовления светового излучателя.
- Волоконные. Полностью синтетическая конструкция с добавлением люминофора и полимеров.
Яркость свечения увеличивается за счет фокусировки покрытием из люминофора.Принцип действия этих световых элементов остался прежним. Изменилось только потребляемое напряжение, повысилась мощность и надежность.
Принцип работы
Принцип работы любого типа ламп очень прост. Его можно описать как переход положительно заряженных частиц от одного полупроводникового материала к другому. В корпусе второго полупроводника есть «дыры», которые заполняясь заряженными частицами, выделяют световые фотоны. При переходе тока от одного полупроводника к другому, создается разница входящего и выходящего напряжения. Именно эта разница и создает световой поток светодиода. Увеличивается яркость за счет отражателя, который принимает сфокусированный свет и увеличивает его яркость.
Определение мощности
Значение рабочей мощности светодиода необходима для его правильного подключения в рабочую схему любого прибора. Многие сталкиваются с проблемой, как узнать мощность светодиода без маркировки на корпусе или упаковки. Есть 2 способа определения этого параметра.
Визуально
Светодиоды производятся различных размеров и цветов. По цвету и размеру можно узнать мощность этой детали:
- Маленькие инфракрасные работают от напряжения в 20 мА, при мощности менее 2 Ватт.
- Красные обладают рабочим напряжением до 15 мА при мощности до 1.7 Вт.
- Маленькие желтые обладают мощностью до 2.2 Вт.
- Зеленые от 1.9 до 3.6 Вт.
- Голубые от 2.5 до 3.6 Вт.
- Фиолетовые от 2.5 до 4 Вт.
- Большие желтые работают от напряжения до 300 мА, обладают мощностью 2.2 Ватт, при радиаторном охлаждении.
- Большие белые или розовые потребляют напряжение до 20 мА, при мощности до 3.6 Ватт.
Определить размер светодиода можно обычным штангенциркулем.
Маленькими считаются детали от 3 до 10 мм.
Мультиметром
Определить мощность светодиода мультиметром не составит труда, если подключить все компоненты согласно схеме. Далее потребуется:
- Найти катод светодиода и подсоединить к нему один конец резистора 500 Ом.
- К аноду подключить «+» выход с блока питания.
- «Минус» от блока питания подключить ко второму концу резистора.
Для этой схемы потребуется блок питания с регулятором подачи напряжения. Далее:
- При помощи регулятора поднять напряжение и замерить его до и после проверяемого элемента. Оно должно быть одинаковым.
- Снова поднять и замерить напряжение.
- Повторять регулировку и замер напряжения до момента появления разницы.
- На этом моменте необходимо запомнить последнее значения в вольтах.
- Сменить резистор 500 Ом на схожий элемент с сопротивлением в 10 Ом.
- Поднять напряжение до рассчитанного значения.
- Переключить мультиметр в режим амперметра.
- Замерить мощность.
Данный способ не требует выпаивания из схемы, если светодиод уже подключен в цепь. Главное правильно определить полярность подключения.
Определение напряжения
Напряжение, при котором светодиод работает в обычном режиме, также является важным параметром. Определить на сколько вольт рассчитана деталь очень просто. Для этого нужно сначала определить полярность выводов детали. Новые элементы имеют более длинную «+» ножку. Если выводы одинаковой длинны, к обеим ножкам нужно подключить мультиметр в режиме прозвонки. Если соблюдена правильная полярность, светодиод должен засветиться слабым светом. Смена полярности не приведет к свечению. Далее идет описание как определить рабочее напряжение:
- К «+» ножке детали присоединить резистор до 510 Ом.
- К выходу резистора подключить «-» клемму блока питания на 12 вольт.
- «-» блока питания подключить ко второй ножке светодиода.
- Поднять напряжение блока питания до определенной точки яркого свечения. Регулировку подачи тока осуществлять постепенно, без резких скачков.
- Все это время замерять напряжение вольтметром.
Регулировку подачи тока осуществлять постепенно, без резких скачков.Напряжение будет нарастать до момента открытия перехода внутри элемента. Открывшийся переход перестанет пропускать лишний ток. Это значение необходимо зафиксировать. Оно является рабочим напряжением светодиода. Если продолжить наращивать напряжение, PN переход может не выдержать и сгореть. При несоблюдении полярности, катод не станет пропускать электрический ток, что станет причиной потери работоспособности.
Причина неисправности
Светодиоды работают от определенного напряжения. На выходе, напряжение этой детали значительно меньше. Причина неисправности этих элементов заключается в скачках напряжения. В определенный момент, на кристалл подается напряжение, превосходящее порог открытия перехода, при этом увеличивается порог выходного напряжения. Светодиод прогорает. Определить неисправный элемент визуально можно по темной точке в центре.
Если визуально определить неисправный элемент невозможно, в этом случае необходимо прозвонить деталь. Далее будет описан процесс прозвонки светодиода мультиметром.
Проверка светодиодов
Вариант 1
Проверка исправности светодиода мультиметром достаточно проста. Это можно сделать прямо на плате мультиметром, не выпаивая сам светоид. Для проверки понадобится только мультиметр, включенный в режим проверки диодов. Перед проверкой необходимо найти анод детали. Если соблюдена правильная полярность, деталь должна засветиться. Тест на работоспособность можно считать пройденным. Также на определение работоспособности влияет яркость свечения. Тусклый свет не показатель испорченной детали. Причиной может стать нехватка напряжения.
Вариант 2
Еще один простой способ проверить светодиоды возможен, если мультиметр оснащен гнездом для прозвонки транзисторов. В этом случае, чтобы проверить исправность светодиода мультиметром, его прозванивают в такой последовательности:
- Перевести мультиметр в режим прозвонки — hFE.
- В гнездо вставить светодиод, анод в отверстие «С», катод в отверстие «Е» (секция NPN).
- Яркое свечение детали укажет на ее исправность.
Часто после прозвонки, светодиоды не работают в схеме. Причина этому разница в силе тока мультиметра и рабочего напряжения. Для того чтобы точно определить пригодность детали необходимо выполнить прозвонку проверяемого светодиода мультиметром без выпаивания.
Вариант 3
Это способ проверки светодиодов, подключенных параллельно в осветительных лампах или лентах. Перед началом проверки необходимо посмотреть схему подключения и определить «+» вход. Сама проверка светодиода в этом случае будет выглядеть следующим образом:
- Установить тестер в режим замера постоянного тока.
- Включить прибор с неисправной деталью.
- Щуп «минус» подключит к «минусу» на плате.
- Щуп «+» подключить к вводному контакту, проверяемого элемента.
- Замерить напряжение.
- После замера, подключит «+» щуп к выходу детали.
- Если напряжение отсутствует, это показатель неисправности детали.
Подобный способ является опасным, так как проверка проводится с подключением в электрическую сеть. Часто причиной неисправности в лампах, работающих от постоянного напряжения, становится пробой диодного моста.
Вариант 4
Проверить сразу несколько светодиодов в цепи можно не выпаивая их из схемы. Напряжения 9 вольт, от которого работает мультиметр, вполне хватает для прозвонки сразу всех светодиодов.
- Тестер перевести в режим замера сопротивления.
- Определить полярность схемы подключения всех деталей.
- Согласно полярности, подключить один щуп к вводу первого светодиода.
- Второй щуп подключить к выходу последнего элемента.
- При отсутствии сопротивления, поочередно подключать щуп к выходу каждого следующего светодиода.
Появление показаний сопротивления, укажет на последний исправный светодиод в цепи. После него, необходимо осуществить поочередную прозвонку всех деталей, для выявления прогоревшего элемента.
Если лампа собрана по двойной схеме, светодиоды во второй цепи могут быть запаяны наоборот. После проверки одной схемы, необходимо сменить полярность подключения тестера.
Заключение
Светодиоды очень чувствительны к перепадам напряжения. Любое увеличение может стать причиной неисправности. Перед подключением новой детали, необходимо четко знать потребляемое напряжение и мощность. Любое отклонение может нарушить целостность элемента и всей схемы. Светодиоды работают по схеме диодов, поэтому самой простой проверкой является прозвонкой в режиме диагностики целостности диодов.
Видео по теме
Источник
Обзор продуктов | Шнайдер Электрик
Жилой сектор и малый бизнес
Низковольтные изделия и системы
Аккумулятор солнечной энергии и энергии
Доступ к энергии
Распределение среднего напряжения и автоматизация сети
Промышленная автоматизация и управление
se.com/ww/en/work/products/building-automation-and-control/»>Автоматизация и управление зданием
se.com/ww/en/work/products/critical-power-cooling-and-racks/»> Критическая мощность, охлаждение и стойки
Верхние диапазоны
Верхние диапазоны
Верхние диапазоны
Верхние диапазоны
Верхние диапазоны
Верхние диапазоны
Верхние диапазоны
Верхние диапазоны
Диапазоны: 77
Диапазоны: 58
Диапазоны: 32
Ассортимент: 24
Откройте для себя широкий выбор кнопок, переключателей и сигнальных ламп для большинства промышленных применений.
Диапазоны: 32
Диапазоны: 59
Диапазоны: 27
Системы привода с регулируемой скоростью предлагают широкий спектр полностью протестированных и готовых к подключению решений для управления двигателем. Начиная от компактных предварительно спроектированных систем и заканчивая комплексными решениями, спроектированными по индивидуальному заказу…
Диапазоны: 34
Являясь крупнейшей в мире линейкой контакторов, серия TeSys предлагает высокую надежность с длительным механическим и электрическим сроком службы, а также полную линейку принадлежностей для управления двигателем и нагрузкой…
Анализаторы светодиодов, тестирование светодиодов, для автоматизированных испытаний
Быстрое и эффективное тестирование светодиодов как в функциональных, так и внутрисхемных испытательных приспособлениях
Интеграция тестов светодиодов в функциональные и внутрисхемные испытательные приспособления
Светодиодные тестеры используются для измерения оттенка (цвета) и интенсивности светодиода.
Светодиодные тестеры могут использоваться как в функциональных, так и внутрисхемных испытательных приспособлениях. В случае приборов ICT тестируемые светодиоды обычно припаиваются к печатной плате. Волоконно-оптические датчики размещаются рядом со светодиодами для тестирования и подключаются к светодиодным датчикам. Датчики подключаются к основанию прибора, чтобы результаты измерений можно было считывать с помощью тестера.
Светодиодные датчики во внутрисхемном испытательном приспособлении
Для функциональных светильников светодиод для тестирования также может быть на корпусе конечного продукта для функционального тестирования «как используется».
Некоторые «удобные» решения для тестирования светодиодов доступны для клиентов, которые не хотят вручную интерпретировать результаты напряжения или разрабатывать для этого программное обеспечение. Компания Feasa, например, предлагает решение с интерфейсом USB и программное обеспечение для считывания результатов на персональном компьютере.
Rematek предлагает анализаторы светодиодов нескольких брендов, таких как Optomistic, Feasa и FINN Test Electronics (Test Coach).
- Марки тестеров светодиодов
- Феаса
- FINN Test Electronics
- Оптимистический
Феаса
Анализатор Feasa — это инновационное решение для одновременного тестирования нескольких светодиодов на цвет и яркость. Есть две модели: Feasa-I (ICT) и Feasa-F (Functional). Их можно заказать в конфигурациях с 3, 5, 10 и 20 каналами.
Промо-ролик светодиодного анализатора Feasa
При выборе наиболее подходящей модели для вашего приложения необходимо учитывать ряд вопросов.
В связи с этим выбор интерфейса очень важен.
| Интерфейсы | Феаса I | Феаса F |
|---|---|---|
| USB | № | Да |
| РС232 | Да | Да |
| 20-контактный порт — частотный выход | Да | № |
| 20-контактный порт — синхронный выход | Да | № |
| Гирлянда | № | Да |
| Внешний триггер | Да | № |
Feasa также предлагает ЛЕГЕНДУ Feasa; готовое к использованию решение с интерфейсом USB и RS232. Feasa LEGEND предоставляет простой в использовании графический пользовательский интерфейс (GUI) для автоматического изучения и сохранения критериев «годен/не годен» для 32 различных версий плат, что снижает сложность и время разработки тестовых программ.
Системы Feasa LEGEND состоят из двух компонентов: концентратора и светодиодного анализатора. Концентратор может быть установлен на испытательной станции или в испытательном приспособлении и может управлять до восьми светодиодных анализаторов. Каждый анализатор светодиодов может тестировать до 20 светодиодов, а полностью заполненный концентратор может тестировать до 160 светодиодов. Концентраторы могут быть добавлены вместе для тестирования большего количества светодиодов.
Это отличный продукт для использования с несколькими светодиодными приложениями.
ЛЕГЕНДА
FINN Test Electronics
Семейство продуктов FINN Test Electronics отличается тем, что в них не используются оптические кабели. Поскольку датчики настолько малы, их можно легко установить в приспособлении рядом со светодиодами для тестирования.
Некоторые светодиодные датчики семейства продуктов FINN Test Electronics
Оптимистический
Optomistic Universal LightProbes предлагает уникальное решение, состоящее из двух частей, которое удовлетворяет практически всем вашим требованиям к тестированию светодиодов.
Вы начинаете с выбора предварительно запрограммированного датчика для требуемого типа теста и выходных данных, а затем комбинируете его со сменным волоконно-оптическим датчиком для дальнейшей настройки теста в соответствии с механическими требованиями и ограничениями. Выход может быть аналоговым, цифровым (для проверки одного цвета с однобитным тестовым выходом PASS/FAIL) или последовательным цифровым/USB-интерфейсом (для прямого подключения к USB-порту ПК).
Optomistic Universal LightProbes
Вы начинаете с выбора датчика для требуемого типа теста и выхода:
| Модели датчиков | Описания |
|---|---|
| Пента | Цветовой биннинг, тест интенсивности и аналоговый выход. |
| Спектра | Назначьте свои собственные цветовые ячейки, тест интенсивности и аналоговый выход. |
| Спектра USB | Проверка длины волны и интенсивности цвета в виде последовательного цифрового выхода. |
