Как сделать автоматическое проветривание теплицы своими руками

Рейтинг автора

Автор статьи

Опытный специалист по системам вентиляции и кондиционирования. Работает в этой сфере более 15 лет.

Написано статей

Изрядная часть территории России находится в зоне рискованного земледелия, поэтому для получения урожая на приусадебных участках, дачники выращивают овощи в теплицах и парниках. Недостаток этого метода заключается в том, что в закрытом застекленном помещении под воздействием солнечных лучей температура и влажность воздуха избыточно высоки, что приводит к болезням растений и снижению урожая.

Автоматическое проветривание теплицыАвтоматическое проветривание теплицы

Оставлять теплицу открытой тоже нельзя, т.к. ночное понижение температуры негативно влияет на жизнедеятельность культурных растений. Те, кто постоянно живет на участке, дважды в сутки открывают и закрывают двери парника. Дачники, посещающие загородные владения в выходные, могут соорудить автоматическое проветривание теплицы своими руками.

Краткое содержание

Автоматическое проветривание теплицы своими руками

Вне зависимости от конструкции парника и принципов работы механизма открывания, его задача состоит в поднятии створки утром и ее закрытия вечером. По принципам работы термопривода, системы автоматического проветривания подразделяются на:

  • электрические;
  • пневматические;
  • гидравлические;
  • биметаллические.

Выбор механизма зависит от веса и размера открываемых форточек. Для легких теплиц из поликарбоната ограничения по механизму открывания нет, для более тяжелых стеклянных створок лучше использовать энергозависимые приводы с высокой мощностью.

Основные элементы любого автомата для проветривания теплиц – датчик, реагирующий на изменение температуры и исполняющий механизм, к дополнительным относятся доводчики и замки, которые обеспечат плотный прижим створки.

В готовых теплицах используется боковое проветривание через штатные дверцы, но если вы заказываете новый парник, то выбирайте заранее, где установить форточки для проветривания, Оптимальный вариант разместить фрамуги как можно ближе к потолку, именно там собирается теплый влажный воздух.

Энергозависимые системы проветривания работают от электросети. Помимо высокой мощности они имеют возможность программирования. Независимые приводы просты в эксплуатации, для их работы не нужно электричество, их можно изготовить самостоятельно.

Наиболее доступной для самостоятельного изготовления по стоимости и простоте монтажа является гидравлическая система. Ее можно установить в теплице из поликарбоната.

Варианты самодельных гидравлических приводов

Наиболее надежными являются устройства, изготовленные из готовых пневматических механизмов, их можно найти в стульях с лифтовым механизмом или использовать автомобильные гидроцилиндры. Не обязательно покупать новые, для вентиляции парника подойдут бывшие в употреблении изделия.

Используем офисный стул

Офисный стулОфисный стулЕсли вы имеете доступ к отслужившей офисной мебели, разберите стул. Вам нужен подъемный механизм компьютерного кресла. Порядок работ:

  • сдерните пластмассовый шток, обеспечив доступ к штырю клапана;
  • зажмите тисками 8 миллиметровый металлический стержень;
  • наденьте гидравлический цилиндр, стравите воздух;
  • срежьте цилиндр вместе с конусом;
  • выдавите шток.

Не допускайте повреждения гладкой поверхности, сохраните в целости резинку манжеты.

  • зажмите шток в тисках через несколько слоев ткани;
  • нарежьте резьбу М8;
  • верните внутреннюю гильзу с сохранением поршня;
  • протрите бензином все резинки.

Поместите шток внутрь гильзы, вытащите его конец, не повредив сальник. Накрутите гайку, которая удержит шток от проваливания внутрь цилиндра. Вставьте в гнездо клапана алюминиевый поршень и приварите на ранее срезанную часть цилиндра кусок трубы так, чтобы резьба была свободной. Прикрутите гайку к резьбе на штоке, вкрутите вилку для соединения механизма с рычагом, управляющим форточкой. После удаления воздуха, залейте в систему масло, подойдет самое дешевое, можно использовать отработку.

А еще мы подготовили полезные статьи о том, как сделать правильную вентиляцию в гараже, а также в бане. А если у вас есть подвал, то там тоже нужна грамотная система вентиляции, о том как ее организовать читайте тут.

Установите собранное устройство автоматического открывания в верхней части парника. При повышении температуры внутри теплицы, расширяющееся масло будет воздействовать на шток, который откроет створку рамы. При снижении температуры объем масла уменьшится, и под тяжестью створки шток вернется на свое место.

По аналогичной схеме можно собрать масляный термопривод из амортизатора или гидроцилиндра автомобиля. Эти варианты подойдут для достаточно больших парников.

Автомат для проветривания небольших теплиц из поликарбоната или пленки можно соорудить из подручных материалов.

Из пластиковых бутылок

Необходимо приготовить следующие материалы:Вентиляция из пластиковых бутылокВентиляция из пластиковых бутылок

  • доска;
  • бутыль 5 литров;
  • бутыль 1 литр;
  • черная ПЭ пленка;
  • 1 метр тонкой трубки ПВХ;
  • два патрубка;
  • термопаста.

Необходимо вымыть и высушить большую бутылку, проделать в ее донышке отверстие. Вкрутите один патрубок в большую, второй в малую бутыль. Соедините обе емкости трубкой, обработайте герметиком места входов трубки. Обе бутылки должны быть абсолютно герметичны, иначе разогретый воздух будет уходить в атмосферу.

Принцип установки:

Обернутую пленкой 5-ти литровую бутыль закрепите под потолком, а литровую укрепите у форточки. Прикрепите доску к фрамуге так, чтобы ее свободный конец смял литровую бутыль. При нагревании большой бутыли теплый воздух по принципу сообщающихся сосудов будет поступать в малую. Расправившись, она приподнимет доску, что приведет к открытию форточки. Вечером произойдет обратный процесс. Остывший воздух занимает меньший объем, упавшее давление в малой бутыли позволит доске опуститься и форточка закроется.

Из стеклянных банок

Схема вентиляции теплицы из банокСхема вентиляции теплицы из банокЕще один вариант гидравлической системы можно изготовить из подручных средств с минимальными затратами.

  • Важное условие: форточка в теплице должна быть вращающейся.
  • Вам понадобится:
  • стеклянная банка емкостью 3 литра:
  • стеклянная банка 800 г;
  • отрезок металлической трубки диаметром 5-7 мм и 0,3 метра длиной;
  • 1 метр трубки ПВХ от капельниц;
  • жесткая проволока;
  • герметик;
  • крышка ПЭ к маленькой банке;
  • закатывающаяся крышка к 3-х литровой банке;
  • герметик.

Для изготовления противовеса используйте брусок или любой предмет, подходящий по весу. Подбирать его придется опытным путем в зависимости от размера и массы фрамуги.

Порядок работ:

  • налейте 0,8 литра воды в 3-х литровую банку;
  • закатайте крышкой;
  • сделайте отверстие под металлическую трубу;
  • вставьте, оставив до дна пару миллиметров;
  • загерметизируйте вход трубы;
  • натяните ПВХ трубку на металлическую;
  • вставьте ее второй конец в ПЭ крышку, посадите на герметик;
  • закройте ПЭ крышкой банку 0,8 литра, опустив ПВХ трубку так, чтобы она не касалась дна банки на 2-3 мм.

Теперь нужно закрепить систему около фрамуги.

Система открывания
Система открывания

Система открывания форточки на основе работы автомобильного амортизатора багажника

Расстояние вывешивания 3-х литровой банки ограничивается длиной трубочки. Закрепите ее при помощи гвоздя и проволоки. Маленькую банку закрепите на верхней части вращающейся рамы, закрепив противовес на нижней уличной части рамы. Повышение температуры воздуха внутри большой банки вызовет его расширение, вода будет вытеснена в маленькую банку. Под увеличившимся весом створка откроется. При снижении температуры вода из маленькой банки перельется обратно, противовес закроет раму.

Элементарные устройства, основанные на простых физических процессах, упрощают уход за растениями в парнике.

Полезное видео по теме

Загрузка ...Загрузка ... Загрузка …

Отличная статья 1

Автоматическое проветривание теплиц своими руками — системы проветривания теплиц

Автоматическое проветривание теплиц



Растения в теплице надежно защищены от холода и перепадов температуры, система полива обеспечивает необходимый для роста уровень влажности. Но эти показатели необходимо постоянно контролировать, чтобы не допустить перегрева, в теплицах устанавливаются открывающиеся окна для проветривания. Второй важной причиной проветривания является необходимость создания движения воздуха. Это позволяет опылять растения в период цветения. При постоянном проживании на участке, где установлена теплица, можно ежедневно открывать форточки, но при периодическом посещении хозяйства потребуется установить специальную систему. Автоматическое проветривание теплиц своими руками из подручных материалов станет практичным и недорогим вариантом.

Разновидности систем

Автоматическая принудительная система вентиляции

Основное разделение систем вентиляции происходит на две категории:

  • автономные механизмы;
  • энергозависимые системы.

В основу функционирования устройств в обеих группах положено действие термопривода. Для энергозависимой системы необходимо наличие источника питания, им может стать электрический ток или солнечная батарея. Работу устройства контролирует термореле с заданным параметром температуры, являющейся оптимальной для растений. При срабатывании датчика, соединенного в цепь с вентилятором, включается мотор, и лопасти механизма нагнетают свежий воздух и удаляют отработанный. Принудительная вентиляция эффективна и удобна, она имеет высокую мощность и используется для больших площадей.

Технологичная система не лишена недостатков:

  • высокая стоимость устройства, требующего герметичности и электроники;
  • отключение при отсутствии электричества.

Гидравлический термопривод

Автономные механизмы делятся на три группы: пневматические, гидравлические и биметаллические. При устройстве системы термопривод использует способность веществ расширяться при нагревании.

Биметаллическое устройство изготавливается из двух полос металлов с разным коэффициентом расширения. Они скрепляются между собой по всей длине. При нагревании одна полоса становится длиннее и изгибается. Большой размер пластины обеспечивает значительное усилие. Соединив конец биметаллического устройства через коромысло с фрамугой, получим недорогой автономный механизм. После остывания пластина вернется в исходное положение и закроет форточку.

Принцип работы гидравлического терморегулятора

Гидравлическое устройство для проветривания действует благодаря расширению жидкости в цилиндре, при увеличении объема она выталкивает поршень, соединенный с фрамугой, и происходит открывание. При охлаждении жидкости происходит втягивание поршня и фрамуга закрывается. Инертность – главный недостаток системы, жидкость медленно изменяет температуру и объем, поэтому несвоевременно реагирует на похолодание. Ее стоит монтировать для форточек наверху теплицы – из них выходит горячий воздух, а холодный не попадает в количестве, способном повредить растения.

Пневматический привод действует по аналогии с гидравлическим механизмом, только здесь используется воздух. Использование этих систем имеет свои особенности:

  1. Гидравлический цилиндр не должен находиться под воздействием солнечных лучей, иначе он сработает не от внутренней температуры в теплице, а от солнечного нагрева.
  2. Производитель устанавливает ограничения по ширине открывания форточек и их весу.

Самодельные устройства

Самодельное устройство

Настоящего экономического эффекта можно добиться при установке самодельного механизма, если вы не хотите тратить деньги на готовое устройство, соберите его из подручных материалов. Простейшей является система сообщающихся сосудов. Для ее устройства понадобится:

  • Две пластиковые емкости разных размеров, одна объемом 5–6 литров, вторая – 1,5–2.
  • Соединительный шланг, длина которого составляет расстояние от большой емкости до фрамуги со свободным провисанием.
  • Металлический штуцер по диаметру шланга.
  • Герметик.

Объем емкостей необходимо подобрать исходя из веса форточки. Для открывания легкой фрамуги подойдут пластиковые бутылки на 5 и 1,5 литра. Подойдет тонкий резиновый шланг или пластиковая трубка от капельницы. Большая емкость станет расширительным баком, в нее на треть объема нужно налить воды и плотно закрыть крышкой. В крышке вырезается отверстие, в него вставляется штуцер, на который надевается конец шланга.

В меньшую тару также налейте небольшое количество воды и закройте крышкой, в отверстие которой вставите второй конец шланга. При переворачивании бутылки вниз пробкой, вода должна покрывать вставленный конец шланга. После обработки герметиком сообщающиеся сосуды готовы к установке. Расширительный бак устанавливается под крышей теплицы, недалеко от фрамуги. Меньшую бутылку, являющуюся грузом, прикрепляют к верхней части форточки. Устройство открывания окна должно предусматривать вращение рамы по горизонтальной оси.

Принцип действия и регулировка системы

Простейший прибор для вентиляции

При повышении температуры в расширительном баке, стоящем в самой высокой точке, увеличивается объем воздуха и выталкивает часть жидкости. Вода по соединительному шлангу перетекает в меньшую емкость и увеличивает ее вес. Под тяжестью бутылки рама опускается вниз. После остывания бак сжимается и засасывает жидкость обратно. Легкая бутылка не удерживает окно, и оно закрывается. Для облегчения процесса закрывания на нижнюю часть рамы крепится противовес, например, деревянный брусок. Чтобы ограничить величину открывания фрамуги, устанавливают фиксаторы.

Такая система проветривания регулируется несколькими способами:

  1. Местом установки расширительного бака, его расположение выбирают с учетом интенсивности нагрева в разных частях теплицы.
  2. Количеством малых емкостей или установкой дополнительного груза, ускоряющего открывание.
  3. Ширину распахивания регулируют креплением груза в нижней части окна.

Можно несколько изменить конструкцию устройства и закрепить меньшую емкость не на раме, а на шнуре, перекинутом через блок. Второй конец шнура крепится к нижней части форточки. Бутылка в этом случае будет не опускать раму, а поднимать. Добавив груз на верхнюю часть фрамуги, можно получить устройство высокой мощности, позволяющее открывать для проветривания тяжелое окно.

Аналогичная система изготавливается с использованием стеклянных банок, но применение надежного пластика вместо хрупкого стекла оправдано, можно не беспокоиться о его сохранности. При необходимости экспериментируют с размером и материалом емкостей, так в качестве расширительного бака использует металлическую канистру, а емкостью-грузом служит бутылка на 5 литров.

Это простое устройство прослужит несколько лет, оно надежно и не требует финансовых затрат. Единственное условие – необходимо периодически доливать в систему испарившуюся воду.

Видео

В этом видео продемонстрировано, как работает регулятор температуры в теплице из пластиковых бутылок:

Посмотрите отчет о результате годовых испытаний нескольких термоприводов:

Автоматическое проветривание теплиц. Какие могут быть варианты?

Наша страна велика и многообразна, ее природные условия не сравнить ни с одним государством в мире: территория России располагается в 4 климатических поясах от арктического до субтропического. И надо заметить, что субтропический кусочек из всей площади очень небольшой. Поэтому земледелие в большинстве районов нашего государства официально относится к рискованным занятиям.

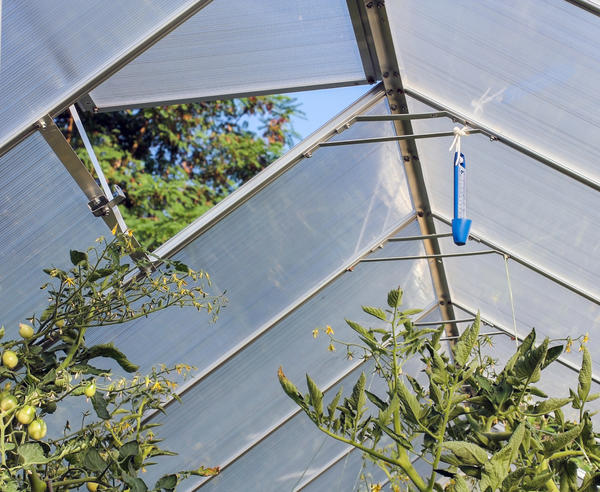

Организация проветривания теплицы - важный фактор для получения урожая
Организация проветривания теплицы  важный фактор для получения урожая

Чтобы противостоять природе, сегодня у многих дачников на участках есть сооружения закрытого грунта. Но создать более теплые условия для выращивания растений — далеко не единственная забота огородников. В разгар лета у владельцев теплиц появляются и другие проблемы — перегрев растений и повышенная влажность.

Один из способов борьбы с этими напастями — организация проветривания парника. Однако собственноручно открывать-закрывать форточки или двери могут себе позволить только те счастливцы, которые проводят все время рядом с любимыми помидорами.

Немногие проводят все свое время рядом с любимыми помидорами
Немногие проводят все свое время рядом с любимыми помидорами

Тем же, кто на дачу выбирается только по выходным, приходится искать способы автоматического проветривания теплиц. Рассмотрим, какие есть варианты. Но для начала выясним, для чего вообще нужно это делать.


Зачем проветривать теплицу

Многие владельцы сооружений закрытого грунта сталкиваются с тем, что их теплицы и парники не настолько эффективны, как того хотелось бы. В начале сезона польза от этого укрытия очевидна — парник оберегает растения от слишком низких температур по ночам и защищает от возможных возвратных заморозков. Но к середине лета картина меняется: светило, наконец, входит в полную мощь и готово изжарить в закрытой теплице зеленых бедолаг.

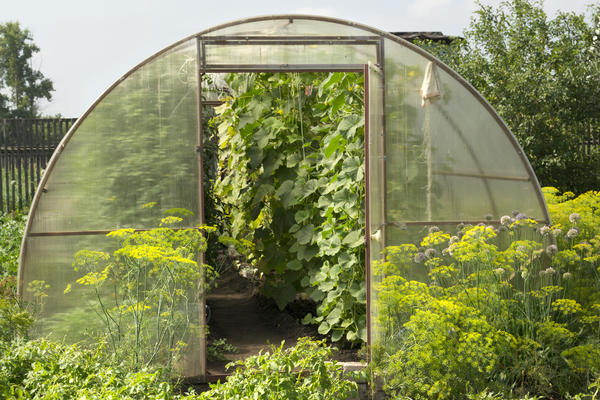

В начале сезона польза от этого сооружения очевидна
В начале сезона польза от этого сооружения очевидна

К августу добавляется еще одна проблема. Днем все еще жарко, но ночами уже становится понятно, что в большинстве регионов страны далеко не субтропики. Нагретый днем воздух соприкасается с остывающим ночью покрытием теплицы, и появляется конденсат, собираясь на стекле или пленке, а затем заливая капелью кустики. Повышенная влажность становится благоприятной средой для развития патогенных грибов и ведет к развитию заболеваний растений.

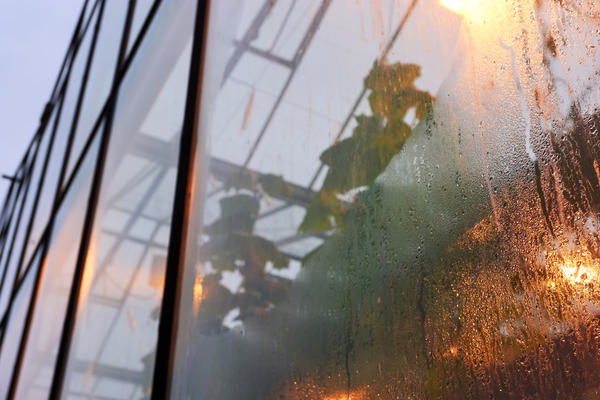

Конденсат на стекле теплицы
Конденсат на стекле теплицы

В небольших частных теплицах обе эти проблемы в большинстве случаев решаются проветриванием. Часто владельцы из-за конструкции парника вынуждены вентилировать тепличное пространство только открыванием дверей — одной или обеих, расположенных в торцах сооружения друг напротив друга.

Из-за отсутствия огородника на даче в течение недели дверь приходится оставлять открытой постоянно, что сводит к минимуму тепличный эффект. По ночам в конце лета температуры внутри и снаружи практически выравниваются, созревание урожая замедляется.

Открытая дверь - часто единственный способ вентиляции в теплице
Открытая дверь — часто единственный способ вентиляции в теплице

Для организации эффективного проветривания теплицы, то есть чтобы вентиляционные отверстия открывались и закрывались именно тогда, когда нужно, достаточно устроить автоматическое проветривание теплиц.


Принудительная вентиляция

Можно решить проблему стандартным способом — устройством принудительной вентиляции. Для автоматизации процесса электровентилятор следует подключить через датчики — температурный и влажностный. Тогда, если температура или влажность повысятся выше заданного параметра, вентилятор включится автоматически. Когда условия в теплице сравняются с предопределенными, автоматика отключит прибор. Установленный обратный клапан не даст проникнуть наружному воздуху в парник, если вентилятор находится в ждущем режиме. Помимо монтажа вентилятора, необходимо предусмотреть отверстия для притока воздуха.

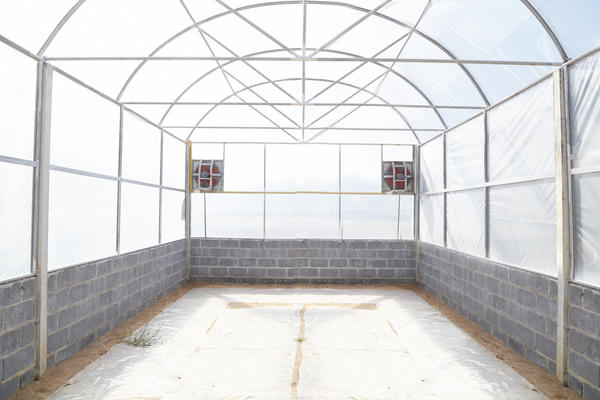

Решение для автоматического проветривания теплицы - принудительная вентиляция
Решение для автоматического проветривания теплицы — принудительная вентиляция

Минус этой системы — ее энергозависимость. Для работы вентилятора нужно подведение к теплице электрического тока. И, если в жару вдруг отключат электроэнергию, урожая вы лишитесь. Есть возможность оборудовать систему вентиляции автономным питанием, установив, например, солнечные батареи. Но пока это не самый дешевый способ.

Варианты автоматических открывателей форточек

Снимает зависимость от электричества установка автоматических открывателей для форточек теплицы. Есть 3 вида устройств, способных взять на себя обязанности по их открыванию-закрыванию в ваше отсутствие:
  • гидравлические,
  • пневматические,
  • биметаллические.

Гидравлический проветриватель, установленный на форточку теплицы
Гидравлический проветриватель, установленный на форточку теплицы

Все они работают на свойстве тел расширяться при нагреве. В гидравлических устройствах расширяется жидкость, в пневматических — воздух, в биметаллических — 2 пластины из разных металлов, имеющих разный коэффициент теплового расширения. Рабочее тело нагревается, расширяется и действует на толкатель, который и приводит в движение фрамугу.

Дополнительный бонус: угол открывания зависит от температуры. Чем жарче в теплице, тем шире откроется створка. Выбор автоматического открывателя зависит от конструкции теплицы, веса открывающегося элемента и финансовых возможностей владельца. Планируя установить автоматический открыватель, учтите, что реагирует он только на повышение температуры и не учитывает изменение влажности.

Если есть желание, то можно сделать автоматический открыватель своими руками. Для создания термопривода умельцы используют детали от офисных кресел, автомобильные амортизаторы, стеклоподъемники и т.д. Еще можно попробовать соорудить проветриватель, используя в качестве гидро- или воздушного цилиндра банки с водой или пластиковые бутылки. Один из вариантов такого приспособления представлен в видеоролике. Хотя, учитывая стоимость и доступность уже готовых устройств, не думаю, что эта овчинка стоит выделки.



Автоматика для проветривания теплиц — вполне доступное приобретение для дачника, значительно облегчающее его жизнь и повышающее урожай. А как вы решаете этот тепличный вопрос на макушке лета и с приближением осени? Если вы придумали что-то интересное и уже опробовали в своем хозяйстве, поделитесь с нами в комментариях — это сможет помочь многим нашим читателям.

Другие материалы нашего сайта, которые вас наверняка заинтересуют:


автоматическая система вентиляции, механизм автоматики проветривателя

Такое сооружение как теплица должно в полной мере обеспечивать приемлемые условия для культур, произрастающих в ней. Среда, в которой растут и развиваются растения в теплицах, имеет ряд специфических особенностей, которые касаются обеспечения ухода, полива, микроклимата, вентиляции и прочего. Поскольку от совокупности этих факторов зависит их способность плодоносить, очень важно правильно подобрать правильное устройство для автоматического проветривания парника.

Особенности устройства

Основным требованием к подобным конструкциям является наличие постоянного притока свежего воздуха, что позволит создать растениям оптимальный уровень влажности и температуру. Перед огородниками и дачниками регулярно встает задача обустройства системы или установки, которая будет работать в помещении как проветриватель, поскольку воздухопоток отвечает за возможность опыления во время цветения. Сегодня эффективно решить данный вопрос поможет приобретение и монтаж автоматических приспособлений для вентиляции воздуха.

Автоматам для проветривания присущи характерные технические и эксплуатационные особенности:

  • размер – максимальная длина термопривода составляет 45 см, минимальная равна 33 см;
  • аппарат может выдержать ветровую нагрузку до 100 кг;
  • для обеспечения продуктивной работы, шток в устройстве нужно каждый год обрабатывать моторным маслом;
  • температура, в которой может бесперебойно функционировать устройство, варьируется в пределах +60 до -40С;
  • открываются форточки при температуре +24С;
  • закрываются при 22С.

Использование систем для вентиляции теплиц имеет ряд положительных свойств:

  • возможность автопроветривания, нет необходимости в присутствии человека;
  • легкий монтаж устройства;
  • доступная стоимость продукции;
  • отсутствие зависимости от подачи электроэнергии в случае установки автономных систем вентиляции теплиц.

При условии проживания вблизи теплицы достаточным будет каждый день открывать форточки, но нерегулярное посещение сооружения требует монтажа определенной системы, которая будет выступать как автопроветриватель. Автоматика, собранная в функционирующее устройство своими руками, или приобретенный механизм помогут решить такую жизненно важную задачу.

Виды механизмов

Автоматы для проветривания теплиц, представленные современными отечественными и зарубежными производителями, включают в себя массу разнообразных моделей.

По основополагающему критерию, который касается способов функционирования устройств, их можно классифицировать следующим образом:

  • группа автономных систем;
  • энергозависимые модели.

Объединяет эти устройства принцип работы – в качестве основы для обеспечения продуктивной работы выступает термопривод. Для того, чтобы выполнять свои задачи, электрические механизмы должны быть обеспечены источником питания. В его роли может выступать электрический ток либо солнечная батарея. Функционирование электропривода контролирует термореле, где установлена нужная температура, позволяющая правильно развиваться культурам в теплице.

Принцип действия сводится к следующей схеме: датчик, который подсоединен к вентилятору, передает сигнал, приводящий в действие движок. После чего лопасти устройства начинают вращаться, нагнетая свежий воздух, вытесняя отработанный. Такой вариант проветривания называют принудительной вентиляцией помещения. Он является очень эффективным и простым, и часто применяется в теплицах больших габаритов, поскольку мощность циркулирующего потока достаточно серьезная. Автопроветривание несет колоссальную пользу растущим культурам.

Модели устройств, которые нуждаются в подпитке электричеством, обладают некоторыми минусами из-за особенностей своего механического устройства.

  • дороговизна аппаратов, связанная с необходимостью герметичности внутренних составляющих, поскольку они содержат электронику;
  • бесполезность устройств в результате отключения электроэнергии на участке или полного обесточивания помещения. Однако приобретение резервного электроблока поможет избежать ситуаций, связанных со сбоем в подаче питания и работой устройства;
  • когда приходит в негодность одна составляющая системы, может потребоваться ремонт или замена всего блока.

Помимо недостатков электрических систем можно также выделить ряд достоинств механизмов:

  • большая мощность устройств;
  • выполнение поставленной задачи в кратчайшие сроки;
  • компактность аппаратов;
  • высокотехнологичность продукции.

Автономные механизмы подразделяются на несколько групп.

Исходя из системы устройства они бывают:

  • гидравлические аппараты;
  • пневматические устройства;
  • биметаллические механизмы для вентиляции.

Функционирование агрегатов осуществляется за счет использования гидропривода и термопривода, работающим благодаря свойствам разных веществ расширяться под воздействием температуры. В термореле задаются специфические параметры, опираясь на которые и происходит функционирование аппарата. Они могут быть простыми либосложными, управляемыми при помощи компьютера.

Для сборки биметаллических аппаратов используются две полосы металла, имеющих различный коэффициент расширения. Они соединяются друг с другом по всей длине, а при термическом воздействии (нагревании сырья), одно изделие удлиняется и изгибается. За счет внушительной длины металлическая полоса обеспечивает хорошее усилие, достаточное для того, чтобы открылась форточка. При снижении температуры в помещении пластина остынет и приобретет исходные размеры, за счет чего створка закроется.

Минусом такого аппарата для проветривания является сложность подбора правильного уровня температуры для осуществления вентиляции в помещении.

Гидравлические механизмы выполняют проветривание посредством расширения жидкости в гидроцилиндре, вследствие термического воздействия. Нагреваясь, масло увеличивается в объеме, тем самым выталкивая поршень, который фиксируется с форточкой. Такое явление обеспечивает открытие фрамуги и проветривание теплицы. Когда воздух охлаждается, жидкость остывает, и поршень втягивается, тем самым возвращая створку в закрытое положение.

К минусам такого аппарата стоит отнести определенную инертность жидкости – она достаточно медленно меняет свою температуру и объем, что влечет за собой несвоевременную реакцию на понижение общей температуры в помещении. Лучше всего приобретать подобные устройства для монтажа в теплицах, где фрамуги располагаются вверху, например, в купольных строениях. В этих сооружениях нагретый воздух собирается непосредственно возле форточек, а слишком охлажденный поток не достигает растений быстро, поэтому не сможет им навредить. Такие устройства идентифицируют температурный показатель только в непосредственной близости от себя.

Высокая стоимость аппарата также относится к недостаткам.

К преимуществам проветривания при помощи гидравлических аппаратов можно отнести следующие нюансы:

  • возможность работы в комфортных условиях;
  • отсутствие неприятных запахов;
  • независимость от источников энергии;
  • легкая сборка без привлечения специалистов;
  • нет необходимости всегда находиться возле сооружения для контроля климатических условий.

Если остановить свой выбор на гидравлической автоматике для вентиляции теплиц, то стоит учесть такие важные факторы:

  • устройства этой категории нужно будет устанавливать на каждой фрамуге в помещении;
  • перед приобретением того или иного аппарата стоит ознакомиться с мощностью подъема форточки, которую обеспечивает предложенный аппарат;
  • предварительно обозначить максимальный предел по весу, который сможет выдержать вся тепличная конструкция.

Пневматический регулятор выполняет свою задачу по схожему принципу с аппаратом, который работает на гидравлическом механизме. Единственным отличием является то, что в роли вещества, которое должно расширяться и приводить устройство в действие, выступает сам воздух.

Пневматические аппараты обладают некоторыми достоинствами:

  • автономность от любых источников питания;
  • невысокая стоимость;
  • высокий показатель производительности.

К минусам можно отнести следующие особенности:

  • внушительные габариты;
  • небольшое рабочее усилие;
  • уровень мощности напрямую связан с давлением в атмосфере.

Эксплуатация подобных видов аппаратов для вентиляции теплиц имеет свои нюансы:

  • нужно учесть, что фирма-производитель устанавливает определенные ограничения на угол раскрытия фрамуги при помощи механизмов, принимая во внимание ее вес;
  • гидравлические устройства нельзя устанавливать в тех местах помещения, где на них будут попадать прямые солнечные лучи. Поскольку аппарат будет реагировать на температуру, которую ему обеспечит контакт с солнцем, и не будет – на внутреннюю температуру в теплице. Это повлечет за собой неграмотную регулировку микроклимата, вследствие чего могут погибнуть произрастающие в сооружении культуры.

Как установить?

Технология установки оборудования для проветривания теплиц не является сложным и узкоспециализированным процессом.

Работа по монтажу состоит из нескольких обязательных и поочередных этапов:

  • в первую очередь, нужно выполнить ряд подготовительных работ, которые включают в себя предварительный осмотр форточек на предмет их легкого и беспрепятственного открывания. Удостоверившись в исправности оконных конструкций, можно приступать к следующему шагу;
  • вверху конструкции, работу которой будет регулировать механизм, нужно правильно определить и обозначить место, где будет расположен кронштейн;
  • крепежный элемент фиксируется к створке при помощи саморезов;
  • второй кронштейн можно прикрепить к стене либо оконной раме, тоже используя саморезы;
  • далее производится фиксация термопривода на пружину, которая обеспечивает захлопывания фрамуги.

Производители: обзор и отзывы

Исходя из большинства отзывов владельцев тепличных сооружений, наиболее востребованным и эффективным автоматическим проветриватилем является универсальный агрегат «Дуся-Сан». Он прекрасно функционирует в конструкциях любого типа. Работает аппарат по принципу газового амортизатора. Датчик откалиброван в температурном диапазоне, составляющем +16-25С, исходя из оптимальной рекомендуемой температуры для продуктивного развития большинства тепличных культур. Нагрев обеспечивает термическое расширение материала, вследствие чего длина устройства может возрасти до 12 см.

Технические условия функционирования аппарата «Дуся-Сан»:

  • величина открытия створки составляет 45 см;
  • температура, при которой поршень выдвигается на максимум, составляет 30С;
  • гарантия 12 месяцев;
  • вес конструкции, которую необходимо выдвигать, не должен быть более 7 кг.

Среди гидравлических устройств для проветривания, выделяется агрегат «Уфопар-М». По сути, аппарат является стальным цилиндром, в котором находится масло. Функционирует устройство благодаря разнице коэффициентов теплового расширения металла и вещества. Вследствие возрастания температуры в теплице происходит нагревание и расширение масла, которое выдавливает поршень, регулирующий форточку. Аппарат имеет положительные отзывы за счет возможности регулирования температуры и уровня раскрытия оконной створки.

«Уфопар-М» имеет следующие технические характеристики:

  • небольшой вес, составляющий 1,3 кг;
  • максимальное усилие на поршень – 100 кг;
  • максимальный нагрев – +80С;
  • гарантийный срок составляет 5 лет.

Univent представляет собой аппарат для проветривания автоматического типа. Он начинает свою работу, когда температура внутри возрастает до 17 -26С. Максимальное открытие происходит в тот момент, когда термометр фиксирует значение +30С. Устройство без труда открывает створки, которые имеют вес от 10 до 40 кг. Аппарат изготовлен с усиленным металлическим корпусом и специальной системой, которая позволяет использовать устройство, как дверной проветриватель для теплиц.

Советы

Чтобы создать правильные условия для созревания растений в теплице, можно воспользоваться несколькими видами автоматической вентиляции помещения.

  • обеспечить вентиляцию посредством обустройства двух фрамуг, находящихся рядом. Сооружения с большой площадью обустраиваются по такому принципу в обязательном порядке;
  • сквозное проветривание – осуществляется при автоматическом открывании дверей. Специалисты рекомендуют такой вариант для узких конструкций;
  • встроенный в стену механизм, который будет обеспечивать открытие форточек;
  • устройство с датчиками контроля температуры и влажности внутри. Такой аппарат может быть изготовлен своими руками.

Все автоматические открыватели для тепличных сооружений выпускаются для использования только по прямому назначению – то есть для монтажа на оконные и дверные конструкции в сооружениях. Поэтому их нельзя разбирать и применять в других целях.

Опытные садоводы не советуют устраивать открывающиеся конструкции для проветривания возле входной двери, такой совет позволяет избежать образования сквозняков, которые пагубно влияют на развивающиеся культуры, в особенности, молодые побеги. А также подобное обустройство может повлечь за собой резкое захлопывание форточек при автопроветривании порывами сильного ветра, вследствие чего придет в негодность аппарат, который установлен на створках или дверях для вентиляции. Идеальным вариантом расположения форточек будет середина сооружения.

Обзор термопривода для проветривания теплицы смотрите в видео ниже.

Автономное автоматическое проветривание теплицы своими руками

Когда теплица уже построена и в ней посажены её новые обитатели у огородников-любителей может наступить досадное разочарование. Их любимцы в теплице, вместо того, что бы расти и радовать хозяина, часто начинают вянуть, чахнуть и болеть.

Зачем нужно проветривание теплицы и как его организовать

Всё дело в том, что просто повысить температуру воздуха для увеличения роста растений, этого мало. В теплице нужно создать нужный температурно-влажностный режим. И температура и влажность должны не превышать комфортные показатели. Солнце очень быстро повышает температуру воздуха в теплице, в более жаркие дни она поднимается до 60-70 градусов, и вместе с этим сильно повышается влажность. Бедные растения в такой обстановке могут просто свариться. И разные растения любят разный влажностный режим. Если огурцы и перцы хорошо переносят высокую влажность, то помидоры любят более сухой воздух. Температура воздуха в теплице должна быть в диапазоне 25-35 градусов, иначе теплица превращается для её обитателей не в дом, где о них заботятся, а в камеру пыток.


Ручное проветривание

Проветривание теплицы

Для понижения температуры и влажности делают проветривания теплицы. Для этого обычно предусматривают специальные окна и две двери. Горячий воздух выходит из теплицы и дает возможность зайти более прохладному. Но за этим процессом нужно регулярно следить. В обычные дни теплицу открывают утром и вечером закрывают. А если погода переменчивая, ведь часто бывает: то дождь, то вдруг яркое солнце, то открывать-закрывать теплицу приходится по нескольку раз в день.

И для многих дачников, которые могут приезжать на участок только в выходные дни, такой режим проветривания становится невозможным. К тому же, даже если и есть возможность летом жить на даче, то всё равно, отлучаясь днем по делам или на работу, весь день беспокоят мысли, что вдруг пойдет дождь и резко похолодает.

Помочь решить эту задачу может автоматизация проветривания теплицы. Сейчас она часто применяется теми у кого есть теплица. Есть разные возможности. Можно купить готовую систему. Можно изготовить самому. Рассмотрим основные варианты автоматизации.

Автоматизированное проветривание

Автоматизированное проветривание можно организовать несколькими способами. Основные из них:

  • автоматические электронные системы;
  • автоматические автономные системы.
Автоматические электронные системы

Достоинства:

  • Высокий уровень точности;
  • Возможность создать полный цикл ухода за растениями включая полив;
  • Высокая надежность.

Недостатки:

  • Очень высокая стоимость;
  • Для самостоятельного изготовления нужны соответствующие знания;
  • Зависимость от электричества.

Автоматизированные электронные системы базируются на применении датчиков и реле. Эти системы предлагаются уже готовые, изготавливаются на заказ, можно сделать самому, если обладать определенными знаниями и терпением. Несмотря на их большую привлекательность, не всегда целесообразна их установка. Их устанавливают в хозяйствах где целенаправленно занимаются выращиванием овощей и растений круглогодично. И серьезным минусом есть их зависимость от электричества.

Автономные автоматические системы

Это приспособления, которые используют свойства материалов изменять свой объем и размер при изменении температуры. Таким образом, используются физические свойства материала и никаких дополнительных источников для приведения этих систем в действие не требуется, по этому они и называются автономными.

Основные виды автономных систем:

Достоинства:

  • Доступность;
  • Независимость от электроснабжения;
  • Возможность изготовить самому.

Недостатки:

  • Достаточно высокая стоимость;
  • Для изготовления нужны специальные навыки и инструменты.

Автономные системы бывают:

  • Гидравлические;
  • Двухкомпонентные.

Гидравлические используют свойства газов и жидкостей расширятся при нагреве. Используется принцип гидравлических цилиндров. В виде вещества расширителя используется сжатый воздух, фреон, парафин, вода, машинное масло и др.

Различные виды этих приспособлений есть в продаже. Так же можно изготовить их самостоятельно из приобретенных комплектующих или изготовить самому, в том числе используя старые амортизаторы. Но эти работы требуют определенных навыков работы в слесарной мастерской, уметь пользоваться сваркой и работать с металлом. К тому же в самодельных масляных цилиндрах нужно суметь точно подогнать детали, что бы масло не протекало.

Двухкомпонентные приспособления используют свойства двух материалов по разному изменять свою длину при нагреве. Используют би-металлические или металл-дерево. Пластина из материала, который быстрей расширяется при нагреве, становится длиннее и выталкивает (открывает) фрамугу. При охлаждении происходит обратный процесс.

Простые автоматические системы проветривания, которые можно сделать своими руками

Достоинства:

  • Легкость и простота в изготовлении;
  • Автономность;
  • Несложная регулировка;
  • Экологичность.

Недостатки:

  • Относительно небольшая грузоподъемность.

Но вот лето уже на пороге, приближаются жаркие дни, и вопрос ежедневной вентиляции теплицы становится очень актуальным. И решить его нужно срочно и без больших дополнительных затрат. И такой способ есть. Есть простой и удобный способ сделать вентиляцию теплицы автоматизированной и автономной. И при этом не нужно никуда ехать и покупать дорогостоящие комплектующие, что экономит и время и деньги. Обойтись можно подручными средствами.

Переливающиеся сосуды

Особенно важно и приятно то, что благодаря своей не сложной конструкции, она может быть сделана любым человеком, не обладающим никакими навыками в слесарном деле. При этом она надежно работает и не требует постоянного ухода, не требует сложной регулировки. Все материалы, используемые в системе, совершенно безопасны в эксплуатации.

Простая система из двух бутылок открывает окно теплицы

Применяться она может на окнах, как в боковых стенах, так и на крыше. Систему можно оставить и на зиму, после зимы вода оттаивает и всё опять работает. Главное, что б не разрушилась герметичность стыков.

Изготовление

Для создания системы понадобятся:

  • две ёмкости, одна большая, вторая маленькая;
  • соединительный шланг – длина зависит от расстояния от расширительного бака до фрамуги плюс на свободное свисание;
  • штуцер – небольшая металлическая трубка с диаметром равным диаметру шланга;
  • герметик.

Объем ёмкостей зависит от веса фрамуги. Для небольших нетяжелых окон вполне достаточно взять пластиковые бутыли объемом 4-6л большая и 1,5-2л малая. В качестве шланга можно использовать катетер от капельницы или резиновый шланг. Длина шланга должна быть такой, что бы он свободно без натяжения свисал в любом положении окна.

Большая ёмкость (расширительный бак) должна быть герметично закупорена. Для этого можно использовать её же крышку, только закрепить на герметик. Для лучшего и более надежного соединения шланга и емкостей, в крышку вставляется штуцер – небольшая металлическая трубка. На одном конце трубки можно нарезать резьбу и вкрутить её в крышку. На второй конец штуцера надевается шланг. Прежде чем закрыть бак, его наполняют водой таким образом, что бы в баке оставалось ¾ объёма воздуха (для 6 литровой бутыли нужно залить 1,5 литра воды) и плотно закрыть. Все стыки детали необходимо тщательно герметизировать.

Точно так же присоединяют шланг и к маленькой бутылке. В верхней части бутылки делают очень маленькое отверстие диаметром 1-2мм для выхода воздуха. В бутылку наливают небольшое количество воды, что бы оно покрывало вставленную в крышку трубку. Таким образом, ёмкости соединяются как сообщающиеся сосуды. Здесь нужно сказать, что бутылки можно подвешивать и вверх пробкой и вверх дном. Но в любом случае край переливной трубки должен быть покрыт водой.

Схема устройства системы из сообщающихся сосудов

Размещать расширительный бак необходимо в том месте, в котором будет измеряться температура, обычно это под крышей теплицы. И близко к тому окну, которое будет открывать это приспособление. Для лучшего нагрева бак можно покрасить в черный цвет или обернуть черной пленкой. Маленькую бутылку подвешивают на верхней части рамы фрамуги.

Особенности окна.

Само окно (фрамуга) должно открываться вокруг горизонтальной оси по центру окна. Ось должна находиться немного выше середины окна по высоте так что б верхняя часть была чуть короче чем нижняя.

Принцип работы

Под воздействием температуры воздух в расширительном баке начнет расширяться и будет выдавливать воду в маленькую бутылку. Вес бутылки увеличивается и под её весом окно начнет открываться. Когда же вечером наружная температура понизится, то охладится и сожмется воздух в баке ёмкости. Вода из маленькой бутылки начнет перетекать обратно, бутылка больше не будет воздействовать на фрамугу как груз и окно закроется.

Для лучшего возврата окна в исходное положение, на нижней раме можно приделать небольшой противовес. Можно использовать с этой целью пружину или плотную резиновую полосу, которая при открытии окна будет находиться в слегка растянутом состоянии и при ослаблении веса бутылки сработает как обратная затяжка окна в исходное положение.

На раме окна нужно установить фиксаторы максимальной величины открытия окна, что б окно не перевернулось.

Регулировка системы

Регулировка системы производится путем подбора объема ёмкости для нагреваемого воздуха. Можно сделать для одного окна две емкости. Так же можно выбирать место для расширительного бака в той части теплицы и с той стороны, которая быстрее нагревается и процесс открывания окон был вовремя начат. Ширину и скорость открытия окон можно подрегулировать ещё прикрепив к нижней части окна грузик и заставить окно открываться медленней или не так широко. То есть тут есть возможность весьма индивидуально настроить режим проветривания в зависимости от потребностей и размеров окна. Понаблюдав за температурой в теплице при которой начинается открывание и закрывание окон, нужно отрегулировать систему, что бы добиться нужных показателей.

Можно повысить подъемную силу системы (с теми же объемами ёмкостей) и заставить открывать и более тяжелое окно. Для этого к верхней части фрамуги можно прикрепить груз. Он будет создавать большее усилие и помагать бутылке откры

Как сделать автоматическое проветривание теплицы своими руками

Экология потребления.Усадьба:Для того, чтобы теплица правильно функционировала, необходимо организовать все условия для произрастания в ней растений. Одним из важных компонентов, который облегчает процесс эксплуатации теплицы является электропривод на форточке. С его помощью удается полностью автоматизировать проветривание в теплице.

Для того, чтобы теплица правильно функционировала, необходимо организовать все условия для произрастания в ней растений. Одним из важных компонентов, который облегчает процесс эксплуатации теплицы является электропривод на форточке. С его помощью удается полностью автоматизировать проветривание в теплице. Существует несколько вариантов автоприводов. Об их особенностях и технологии монтажа узнаем далее.



    Электропривод руками схема — причины проветривания теплиц

    Проветривание теплиц является необходимым процессом правильного их функционирования. Теплицы нуждаются в проветривании по таким причинам:

    1. Для поддержания оптимального температурного режима. Для достижения вегетации растений, необходимо поддерживать в теплице температуру около двадцати градусов. Интенсивный полив и более высокая температура, приводят к преждевременной порче растений и их увяданию. Для того, чтобы этого не произошло, необходимо периодически проветривать тепличное помещение.

    2. При суточных переменах температуры растения закаляются, становятся более крепкими. Особо актуально при выращивании рассады, которая в дальнейшем будет произрастать в обычном грунте.

    Как установить электропривод на форточку для автоматического  проветривания теплицы своими руками

    3. Наличие свежего воздуха предотвращает появление вредителей в теплице. Высокая температура и влажность — отличные условия для развития плесени и насекомых. Снижая эти показатели удается предотвратить их развитие.

    4. Так как в помещении теплицы интенсивно передвигаются воздушные массы, происходит опыление растений и повышение их плодородности.

    Существует несколько способов проветривания теплиц. В соотношении с принципом проветривания, они подразделяются на методы естественного и принудительного вентилирования. Естественные способы проветривания бывают энергетически зависимыми, у которых имеется электропривод и системы с автоприводом.

    Принудительное проветривание теплицы подразумевает монтаж нескольких вентиляторов, одни из которых выводят воздух из теплицы, а другие — нагнетают его. В больших теплицах устанавливают также вентиляционные устройства, которые способствуют перемешиванию и перераспределению воздуха.

    Учтите, что система автоматического проветривания теплицы комплектуется дополнительными аккумуляторами, которые периодически нуждаются в подзарядке. В противном случае, возможны сбои в работе системы.

    Как установить электропривод на форточку для автоматического  проветривания теплицы своими руками

    Проветриватели электрического типа — устанавливаются на тепличных форточках. Сравнивая их с предыдущим вариантом привода, выделим такие преимущества:

    • проветриватели, устанавливаемые на форточках позволяют обеспечить точную регулировку положения окна, быстро изменяют настройки и позволяют регулировать их;
    • силовой привод обладает высокой мощностью, которая открывает не только одно окно, но и сразу несколько форточек;
    • используется в теплицах с многоступенчатой системой проветривания, срабатывает при определенной температуре.

    Среди основных составляющих электропривода для форточки выделим:

    • температурный регулятор;
    • реле настроек автопривода;
    • температурный детектор выносного типа;
    • редуктор;
    • вал;
    • трос;
    • непосредственно форточку.

    Как установить электропривод на форточку для автоматического  проветривания теплицы своими руками

    Выделяют открыватели для форточек пневматического и гидравлического типа. Каждая из систем отличается одинаковым принципом действия. Внутри открывателя имеется рабочая жидкость, которая в процессе нагрева расширяется и выталкивает открыватель окна.

    Главным составляющим любого открывателя является стальной гидравлический цилиндр, внутри которого имеется термопривод. Кроме того, устройство оснащается крепежами для цилиндров, штоком, толкателем, фиксаторами, рычагами, уголками для фиксации каркаса, приспособлениями для фиксации открывателя на разных видах окон.

    Учтите, что все автоматические системы проветривания окон оснащены расширяющими веществами с большой инерционностью. Если температура в помещении повышается слишком резко, то они могут не сработать. В таком случае, рекомендуется выполнять открытие окон вручную.

    Как установить электропривод на форточку для автоматического  проветривания теплицы своими руками

    Самодельные электроприводы своими руками

    Если купить автоматический привод для открывания форточки в теплице по каким-либо причинам не удалось, то рекомендуем изготовить его самостоятельно. Для того, чтобы сделать банковый механизм открывания форточки потребуется наличие:

    • деревянного бруса;
    • вентиляционной фрамуги;
    • оси вращения;
    • фиксатора.

    Как установить электропривод на форточку для автоматического  проветривания теплицы своими руками

    По принципу действия форточка открывается таким образом: температура воздуха повышается в помещении, при этом вода из одной емкости перетекает в другую, которая открывает проем, обеспечивающий проветривание. При понижении температуры, вакуум начинает впитывать воду, которая опустошает банку и способствует закрытию форточки.

    Для того, чтобы самостоятельно создать механизм проветривания потребуется наличие:

    • двух банок, емкостью в 1000 мл и 3000 мл;
    • двух крышек, стальной и капроновой;
    • медной трубы, длиной в 30 см, диаметром в 0,5 см;
    • гибкой трубы;
    • оловянного или силиконового герметика.

    В большую банку необходимо налить около 800 мл воды, она закрывается стальной крышкой с помощью закаточного ключа. Во внутрь банки впаивается медная труба, которая не достает до ее дна на пару миллиметров. Вовнутрь капроновой крышки устанавливается гибкий шланг, который тщательно герметизируется. Согласно схеме устройство устанавливается в определенном порядке и проверяется его работоспособность.

    Как установить электропривод на форточку для автоматического  проветривания теплицы своими руками

    Кран с электроприводом своими руками: механизмы проветривания теплиц

    Если по каким-то причина электропривод на масляной основе вас не устраивает, рекомендуем сделать электропривод руками. Такое устройство срабатывает намного быстрее, почти сразу после повышения температуры.

    Самой главной характеристикой электропривода является его инерционность. Однако, чересчур длительный нагрев масла приводит к порче растений, под воздействием сильно высокой температуры. Поэтому, прибор должен срабатывать мгновенно, сразу после повышения температуры.

    Предлагаем вариант замка электроприводом руками для теплицы в основе которого лежит использование цилиндра от стола для компьютера.

    Прежде всего следует подготовить цилиндр подъемного типа. Одна сторона которого оборудована металлическим штоком, а вторая — пластиковым клапанным штоком. Инструкция по изготовлению электропривода своими руками выглядит следующим образом:

    1. Установите пластиковый шток в тиски, зажав его в них. Далее шток резко выдергивается из привода таким образом, чтобы вскрыть стальной штырь.

    2. Установите вовнутрь цилиндра стальной стержень, который поможет избавить его от лишнего напряжения.

    Как установить электропривод на форточку для автоматического  проветривания теплицы своими руками

    3. Для того, чтобы срезать часть цилиндра, используйте болгарку. Проводите работу в маске и в защитных очках. Выдавите из цилиндра шток, выполненный из металла. Старайтесь не повредить его, в противном случае, не удастся сделать качественный привод.

    4. Зажмите шток в тисках и установите на его концевик резьбу, для удаления манжетов воспользуйтесь болгаркой.

    5. Во внутренней части цилиндра будет присутствовать гильза, которая устанавливается на место. Оставьте поршень, выполненный из алюминия, снимите с него резиновые кольцевые накладки.

    6. Для мытья всех деталей используйте бензин. Во внутренней части гильзы поместите шток, делайте эту работу осторожно, во избежание повреждения сальника.

    7. Установите на резьбовое соединение гайки, они предотвратить проваливание штока во внутрь цилиндра в процессе работы.

    8. Установите поршень, выполненный из алюминия. Возьмите трубу и на один ее конец приварите обрезанную сторону цилиндра.

    9. Установите систему на форточку и налейте в нее моторного масла, предварительно удалив воздух.

    Проверьте работоспособность термического привода. Для более удобного заполнения системы маслом, установите заглушку на один конец трубы, расположенной в горизонтальном направлении. На вторую часть трубы установите шаровый кран и емкость в которую будет стекать масло.

    Как установить электропривод на форточку для автоматического  проветривания теплицы своими руками

    Ремонт электроприводов руками — сооружаем из автомобильного цилиндра

    Для выполнения работ по самостоятельному изготовлению электропривода потребуется газовый гидравлический автомобильный цилиндр. Так как это устройство газовое, его необходимо доработать, для того, чтобы оно могло функционировать в качестве привода.

    Изначально просверлите отверстие в цилиндре, для того, чтобы избавиться от газа. Сделайте на нем резьбу, к которой в дальнейшем будет подсоединен шланг. Зафиксируйте его с помощью болта, на котором имеется шпилька. Таким образом, головка шарнира будет зафиксирована на своем месте.

    Далее следует приобрести или заказать ресивер, обеспечивающий функционирование термического привода. Удалите воздух и заполните устройство с помощью масла. штоковая часть должна быть полностью погружена в масло. Проверьте герметичность всей системы.

    Далее следует установить электропривод на форточку и дождаться повышения температуры для проверки его работоспособности.

    Еще одним вариантом для изготовления электропривода является использование амортизатора на газовой основе от автомобиля “Жигули”. Для этих целей потребуется также наличие двух отрезков стальной трубы, на концах которых имеется резьба. На конце газового амортизатора отпиливается нижняя часть шпильки. А на дне просверливается отверстие под резьбу.

    Как установить электропривод на форточку для автоматического  проветривания теплицы своими руками

    Также следует приобрести болты под тормозные шланги, дополнительные гайки и болты. В центральной части прибора просверливается отверстие под монтаж сантехнических заглушек. Внутри ее монтируются болты, а на них одевается гайка. Для соединения всех деталей между собой используйте прокладки на основе паронита. Для соединения заглушки и тройника используйте контргайки.

    Открутите одну часть заглушки и залейте масло в нее. Выпустите при этом воздух из амортизатора. Закрутите заглушку и зафиксируйте прибор на окне. Проверьте работоспособность механизма.

    Электропривод цена, функции, особенности изготовления

    Существует множество видов электроприводов, с помощью которых удается выполнить автоматическое проветривание теплиц. Все они различаются по форме, размерам, материалу. Однако, принцип действия практически у всех одинаковый. Внутри гидравлического устройства располагается жидкость, которая в процессе нагревания увеличивается в объеме, выталкивая при этом поршневую систему. Таким образом, удается добиться открывания рамы.

    При самостоятельном изготовлении электрического привода, необходимо прежде всего запастись прибором и веществом, которое способно реагировать на изменение температурного режима. Чаще всего, в качестве такого вещества используют обычное масло для автомобиля. Кроме того, потребуется наличие:

    • автомобильной пружины;
    • трубы, вовнутрь которой будет заливаться жидкость;
    • двух кранов — с одной стороны будет заливаться масло, а с другой — сливаться.

    Как установить электропривод на форточку для автоматического  проветривания теплицы своими руками

    Амортизационный шток фиксируется на раме, обрезается до пружины и соединяется с трубой. При этом, следите за герметичностью соединений. С каждой стороны прибора установите краны, через которые необходимо залить масло и выпустить воздух из системы. В процессе нагрева масла шток выдвигается, открывая при этом форточку, а при охлаждении, наоборот, закрывает раму.

    Для создания такого механизма следует изрядно потрудиться. Кроме того, понадобится определенный инструмент и навык работы с ним. Несоблюдение герметичности всех соединений приводит к тому, что прибор не будет работать качественно. А это чревато гибелью урожая в теплице, ведь постоянное воздействие высокой температуры отрицательно сказывается на качестве растений.

    Поэтому, к вопросу об установке электропривода на форточку следует подходить очень серьезно. Если вы сомневаетесь в том, что сумеете изготовить его своими руками, лучше приобрести покупные модели и установить их согласно инструкции от производителя.

    Способ фиксации электроприбора определяется материалом, из которого сооружена теплица. Некоторые производители предлагают услуги специалистов по выполнению монтажных работ. опубликовано econet.ru

    Вентиляция теплицы с автоматическим проветриванием, механизм, схема

    Выращивание помидоров, капусты, моркови и других овощей в теплицах позволяет получать урожай круглый год. Благоприятные для их созревания условия достигаются за счет микроклимата, который отчасти обеспечивает вентиляция теплицы.

    Теплица

    Благоприятные условия для созревания плодов создаются за счет микроклимата в теплице, который отчасти обеспечивает вентиляция

    Необходимость в проветривании вызвана пагубным воздействием парникового эффекта на слабые, еще не созревшие растения. Теплота и влага создают все условия для образования грибков, которые могут уничтожить все тепличные саженцы.

    Почему проветривание в теплице необходимо

    Каждый владелец парников знает, что не только одним проветриванием и поливом можно добиться качественного урожая, но именно эти два основных фактора – основополагающие в тепличном растениеводстве. Без воды и свежего воздуха саженцы быстро погибают.

    Отечественный климат нельзя назвать идеальным для созревания помидоров, бобовых, моркови и других овощей. Разница ночной и дневной температуры воздуха часто становится критической. А в теплицах это приводит к повышению влажности (физическое явление «точка росы»).

    Пагубное воздействие влаги на растениях сказывается быстро. С помидорами и другими овощами начинаются проблемы: они гниют и покрываются плесенью. В дневное время температура воздуха в парнике становится критической, и овощи могут сгореть.

    Самый простой способ решение проблемы: приобретите термометр и гигрометр для оценки микроклиматических условий в теплице, регулируйте доступ свежего воздуха и удаление лишней влаги за счет открывающейся форточки и двери.

    Правильное проветривание теплицы подразумевает регулировку основных элементов вентиляционной системы в зависимости от климатических условий. Приспособлением вентиляции являются именно форточки, окна и двери.

    Садовод должен контролировать микроклиматические показатели температуры и влажности в теплице и, в случае необходимости, производить открывание и закрывание этих приспособлений (2–3 раза в сутки на протяжении всего времени выращивания овощей).

    Теплица

    Садовод должен контролировать состояние плодов, а также микроклиматические показатели температуры и влажности

    Достоинства и недостатки ручного проветривания теплиц

    Важно избегать риска заражений грибковыми болезнями тепличных растений. В поликарбонатных, стеклянных и пленочных парниках спастись от этих явлений можно только при помощи вентиляции, варианты могут быть разными.

    Самый легкий способ – проветривать теплицу при помощи форточек. Единственное достоинство – дешевизна. Эта система вентиляции в теплице зависит от действий человека. Все приспособления, форточки, фрамуги и двери, можно сделать из подручных материалов.

    Недостатков больше. К ним относят:

    • ежедневный контроль за температурой воздуха и показателем влажности;
    • самостоятельное открытие и закрытие элементов системы вентиляции;
    • проживание рядом с теплицей.

    Если контролировать и регулировать систему проветривания для многих растениеводов будет несложно, то жить рядом с парниками могут себе позволить не многие. Постоянное присутствие на участке может проводиться только на фермах или домашних хозяйствах. Если теплица установлена на даче или где-то в поле (вариант промышленных сооружений), то возникает большая проблема.

    Естественная система проветривания теплиц – хороший вариант обеспечения воздухообмена только при определенных обстоятельствах.

    Ее автоматизация намного эффективнее. В организации этих процессов участвуют форточки или фрамуги, но только с применением автоматических приспособлений.

    Типы автоматизации систем вентиляции

    Автоматическое проветривание теплиц – это единственный способ обеспечить растениеводу свободное время, т. к. он избавляется от постоянного контроля за температурой и показателями влажности. Автоматы могут быть:

    • электрическими;
    • гидравлическими;
    • термическими.

    Электрическая автоматика используется в местах беспрерывной подачи электроэнергии. Эту вентиляцию используют на больших фермах и в домашних хозяйствах. Системой управляет специальный блок, к которому подключены датчики температуры и влажности и сам привод.

    Когда в тепличном пространстве становится жарко, двигатель включается, открывая форточку, а если становится прохладно, он ее закрывает. Если электрическая сеть ненадежна или отсутствует, система перестает быть эффективной. Лучше использовать гидравлический автомат для проветривания теплиц.

    Автоматическое открывание форточек в теплице в гидравлических схемах происходит за счет использования законов физики. Управляет форточкой специальный шток, который является частью гидравлического цилиндра.

    Гидравлическая система в теплице

    В гидравлических системах, применяющихся в теплице, автоматическое открывание форточек происходит за счет законов физики

    Гидравлическая система заполнена веществами, которые при нагреве расширяются, создавая давление на шток. По мере спада температуры вещество возвращается в свое обычное состояние. Управление форточкой осуществляется движением веществ.

    Термический аппарат для проветривания теплиц используется только для некоторых построек. Дело в том, что функционирование такой автоматической системы основано на расширении материалов под действием высоких температур.

    Проветривающие свойства двух пластин из разных материалов проявляются при их деформации. Усилие, которые оказывают эти процессы на форточки, очень мало. Такое оборудование подходит только для поликарбонатных построек.

    Электрические автоматы для вентиляции

    Автоматическое проветривание теплиц при помощи электрического оборудования пользуется большой популярностью в больших теплицах, где есть необходимость качественного быстрого воздухообмена. К тому же вариантов таких систем несколько. Самые распространенные:

    • система вентиляции с механизмами открытия и закрытия форточек;
    • принудительная система проветривания с применением приточно-вытяжных вентиляторов;
    • автономные промышленные системы.

    Электрический автомат для проветривания теплиц, который открывает и закрывает форточки, требует постоянного подключения к электросети. Сборка аппарата не займет много времени, если вы немного разбираетесь в электронике.

    Эффективность такого устройства не уступает оборудованию других типов. В отличие от термической системы электропривод более работоспособен. С его помощью может производиться не только вентиляция в теплице из поликарбоната, но и из более тяжелых материалов.

    Из-за того, что автоматическая система требует постоянного электропитания, появляется другая проблема. При временных или постоянных перебоях с электроэнергией такие автоматические открыватели неэффективны.

    Исправить эту проблему можно, но все варианты автономных систем дорогостоящи. Обеспечить автономное питание от солнечных батарей или от ветряков только для одних теплиц нецелесообразно и дорого.

    Автопроветривание теплиц при помощи специальных открывателей форточек относится к востребованным, но дорогостоящим типам оборудования. Наиболее дешевым способом обеспечить правильную вентиляцию является применение приточно-вытяжной вентиляции принудительного типа.

    Принудительная вентиляция электрического типа

    Каждый владелец теплицы знает, что для получения хорошего урожая, следует не только систематически поливать растения и пропалывать грядки, но и обеспечить качественный воздухообмен.

    Теплица

    Обеспечение качественного воздухообмена — один из главных составляющих для получения урожая

    Наиболее простой способ – использовать схему приточно-вытяжной вентиляции. В такой схеме вентиляционной системой управляет специальное термореле, подключенное к вентилятору. Процесс ее функционирования прост:
    1. Датчики температуры и влажности, которые подключены к реле управления, подают импульсы о критическом уровне микроклиматических условий на центральную плату.
    2. Термореле подает сигнал на привод, и он включается.
    3. Работа электродвигателя приводит в действие движение лопастей вентилятора, который образовывает необходимую тягу для удаления горячего влажного воздуха из теплицы.

    Автомат для проветривания теплиц (вентилятор) следует устанавливать в верхней части парника. Лучше всего выбрать место на глухой стене на расстоянии 15–20 см от потолка. Верхние слои воздуха более горячие. Именно их и выводит прибор.

    Для работы такой вентиляции важно открыть доступ свежему воздуху. Он может поступать через форточки, специальные отверстия или щели. Приточные отверстия лучше всего устанавливать на противоположной стене, но не верхней, а в нижней ее части.

    Расчет такой вентиляционной системы прост. Необходимо подобрать вентилятор подходящей мощности, который может обеспечить весь объем воздуха в теплице. Не рекомендуется использовать обычные, домашние, аппараты. Лучше выбрать подходящий вентилятор, предназначенный для эксплуатации в теплицах. Специализированное устройство должно иметь соответствующие уровни защиты от влаги.

    Несколько советов от профессионалов

    Устройство вентиляции принудительного типа работает эффективнее, если соблюдаются все особенности предварительных расчетов. Отдельное значение имеет мощность применяемых устройств. В маленьких теплицах можно использовать один, приточный или вытяжной вентилятор.

    Если площадь постройки велика, качественно проветрить парник при помощи одного устройства будет трудно. Поэтому следует использовать одновременно два вентилятора, которые создадут искусственную тягу внутри постройки.

    Главная ошибка владельцев теплиц в предварительных расчетах – использование вентиляторов разной мощности.

    Сила создаваемой тяги намного лучше, если оба устройства одинаково, создавая одинаковые показатели кратности воздухообмена. Подключив автомат для проветривания теплиц (датчики и термореле), постоянно следить за микроклиматом не будет необходимости.

    Особенности применения гидравлических открывателей окон в теплицах

    Гидравлическое устройство для открытия и закрытия окон полностью независимо от электроэнергии или каких-то других, альтернативных источников питания. Основное воздействие на этот аппарат оказывает температура воздуха.

    Наиболее простая модель – гидроцилиндр. Такой регулятор открытия форточек и окон прост в конструкции. Он состоит из:

    • гидравлического цилиндра с рычагами;
    • одного или двух плечей, соединенных с гидравликой посредством гибкого шланга;
    • определенного объема воды, которые используется, как противовес внутри системы.

    В расчете применения этого оборудования необходимо учитывать силу давления, которые оказывает гидравлика. Чаще всего их используют для легких, поликарбонатных сооружений. Когда температура воздуха в парнике достигает критического уровня, создается расширение закачанного в цилиндр воздуха. Это приводит в действие рычаг, который открывает фрамугу.

    Когда температура в теплице падает, происходит сжимание газа. Это приводит к всасыванию в цилиндр воды из шланга. Когда масса одного шланга становится меньше второго, под действием противовеса окно закрывается.

    Такие системы проветривания для теплиц имеют несколько недостатков. Главный из них – узкая специализация. Они предназначены только для маленьких помещений.

    Монтаж гидравлических систем может производиться только в верхних фрамугах, установленных в потолке. Такой открыватель, проветрив теплицу, медленно закрывает дверцу. При резких перепадах температур днем и ночью эта проблема может стать причиной нарушения микроклимата внутри теплицы.

Отправить ответ

avatar
  Подписаться
Уведомление о
