Соединить провода: обзор лучших способов + советы монтажников

Содержание

Как правильно соединить алюминиевые и медные провода, кабели

При монтаже проводки перед мастером встает вопрос, как правильно соединить кабель (провод) между собой для создания безопасного и надежного контакта. В данной статье мы предлагаем рассмотреть способы соединения проводов и их особенности. Следует помнить, что качество сращивания напрямую влияет на надежность контакта и, соответственно, работоспособность системы.

Соединения электроконтактов силового кабеля АВБбШв 4х120 и других типоразмеров должны соответствовать нормативным требованиям, которые регламентируют проведение электромонтажных работ:

Контакт в первую очередь должен быть надежным. Независимо от того, как соединить два провода, сопротивление контакта не должно превышать сопротивление целого отрезка проводника;
Контакт должен обладать механической прочностью, чтобы в случае растяжения не было повреждения и разрыва.

Данные требования являются общими для проводников АВБбШв 4х240 и любых других типоразмеров.

Скрутка – самый популярный способ сращивания кабелей

Самым простым и популярным вариантом является скрутка кабелей. Из-за легкости выполнения такой вариант встречается чаще всего. Для создания контакта участок не менее 5 см оголяют и скручивают токопроводящие жилы.

В качестве изоляции применяется ПХВ-лента или специальные соединительные изолирующие зажимы в виде пластиковых колпачков, которые не только изолируют, но и дополнительно удерживают электрический контакт. Колпачки удобны тем, что позволяют создать надежное крепление без применения специальных инструментов.

Выбирая способ создания контакта методом скрутки, вы можете использовать разные варианты крепления: ответвление, параллельное или последовательное соединение.

Данный способ удобен, однако его нельзя назвать универсальным, поскольку он подходит только для кабелей из одинаковых материалов. Если вы ищете, как соединить алюминиевый провод с медным, скрутку использовать недопустимо из-за вероятного окисления контактов.

Современной альтернативой привычной скрутке выступают скотчлоки – специальные соединители с гидрофобным заполнителем. Благодаря их использованию нет необходимости удалять слой изоляции провода. Кабели вставляют в соединитель и производят опрессовку с помощью пассатижей. Благодаря водоотталкивающему заполнителю скотчлок помогает избежать промокания контактов.

Сращивание проводов методом пайки

Соединение ВБбШв 4х50 и проводов других типоразмеров возможно, если их спаять между собой. В этом случае монтаж проводки потребует больше времени и сил, но данный способ более долговечный по сравнению с предыдущим. Многие мастера задают вопрос, как соединить алюминиевые провода между собой, чтобы не нагревались места соединений. При скрутке кабелей нередко возникает подобная проблема, так как через участок протекает ток и нагревает контакт. Из-за перегрева может произойти оплавление изоляции, что увеличивает риск аварийной ситуации.

Пайка в этом отношении более безопасна. Этот метод крепления формирует контакт с низким сопротивлением, обладающий высокой надежностью. Вы можете выбрать метод пайки, если вас интересует, как правильно соединить провода разного сечения между собой, чтобы избежать поломок и короткого замыкания.

Крепление кабелей с применением клеммных колодок

При монтаже электрооборудования нередко возникает вопрос, как соединить два кабеля витой пары или провода из разных материалов. Оптимальным решением станет крепление посредством клеммных колодок – клеммников. Так называют изолирующую пластину с контактами, которая нашла широкое применение при выполнении электромонтажных работ. Если вас интересует, как соединить провода между собой, если материалами для изготовления кабелей являются алюминий и медь, применение клеммных колодок позволит создать надежный и безопасный контакт.

Конструктивно изолирующие пластины бывают с затягивающим винтом и с прижимающими пластинами. Когда провода прижимаются винтом, при подсоединении контакта необходимо соблюдать повышенную аккуратность, чтобы избежать повреждения кабеля. Это особенно актуально, если вы ищете надежный способ, как соединить медные провода разного сечения или многожильные кабели большого сечения.

Если при монтаже использовать колодки с прижимающими пластинами, получается прочное и надежное соединение, так как пластина прижимает кабель к клемме.

Клеммы пружинного типа

Применение таких изделий обеспечит быстрое и надежное подсоединение контактов при сращивании кабелей с одним или множеством токопроводящих элементов. Для соединения с токопроводящей жилой снимают изоляционное покрытие и вставляют проводок в специальное отверстие, где он фиксируется пружинным зажимом. По сравнению с клеммами винтового типа на монтаж уходит вполовину меньше времени!

Клеммы с пружинным соединением весьма популярны еще и потому, что благодаря им сращивание кабелей получается не только надежным, но и устойчивым к влаге и вибрации.

Как срастить провода при прокладке электропроводки?

При монтаже системы электроснабжения в доме или на другом объекте нужно выбрать правильный способ, как соединить провода в распределительной коробке, какие схемы использовать, если в качестве материалов для изготовления кабелей применяется алюминий с медью.

Для сращивания кабелей чаще всего прибегают к обычной скрутке или пайке. Также можно использовать специальные сжимы или клеммники из пластика. Если объект состоит из нескольких комнат, в каждой из них устанавливается своя распределительная коробка, от которой идут питающие провода к электротехническим приборам. Исключение составляют лишь душевые и другие помещения, где уровень влажности стабильно повышен. В целях безопасности в таких помещениях нельзя устанавливать распределительные коробки.

Монтаж данных устройств зависит и от способа прокладки проводки. Если она проложена открытым способом, без штробления стен, то коробка также крепится поверх стены. Для скрытой проводки коробку монтируют внутрь стены, а снаружи остается лишь верхняя панель, под которой находятся провода.

Как правильно соединять провода

В этой статье мы расскажем о том, как соединять провода между собой в квартире. Вопрос электропроводки очень актуален особенно для тех, кто решил самостоятельно делать ремонт. В основном людей интересует возможность и технология соединения проводов различных материалов и сечений между собой. Поговорим обо всем по-порядку.

СОДЕРЖАНИЕ:

Можно ли соединять провода скруткой?
Соединение одинаковых проводов

Соединение проводов одного материала, но разного сечения
Соединение алюминиевых и медных проводов разных сечений
Соединительные колодки-защелки
Как подсоединить люстру
Важные замечания

Можно ли соединять провода скруткой

Очень часто, особенно в старых домах, мы начинаем снимать старые обои, откручивать старые розетки, разбирать полуразвалившиеся соединительные коробки и что же мы видим: много скрученных между собой и обмотанных в изоляцию проводов:

Знаю, что много электриков до сих пор делают скрутку проводов именно таким образом и считают ее самой надежной. Однако, с точки зрения пожарной безопасности, ни один пожарник не одобрит электрические соединения в квартире, выполненные только методом скрутки.

Дело в том, что иногда приходится соединять между собой провода различных сечений и различных материалов, например, медные и алюминиевые провода. И вот именно для таких случаев скрутка неприемлема. Например, при одной и той же нагрузке в сети она будет по разному действовать на скрученные вместе толстый и тонкий провода, один из которых будет чувствовать себя хорошо, а другой будет нагреваться.

Как соединить провода одного материала и сечения

Как соединить провода одного материала и сечения между собой, например, медный с медным на 2,5 квадрата? Это самый простой случай, и здесь вполне может подойти скрутка:

Только вместо обычной изоляционной ленты в магазине продаются колпачки для скрутки:

Нужно взять колпачок и навинтить на скрутку:

Можно ли соединять провода разного сечения одного материала

Если, к примеру, Вам нужно соединить провода разного сечения (для одинакового сечения также годятся) и одного материала (медь или алюминий), то в этом случае хорошо подойдут специальные соединительные колодки, представленные ниже.

Они имеют разное число входов: на рисунке, соответственно: 2, 4, 6.

Т. е. это «как-бы» скрутка для 2, 3, 4, 5 или 6 проводов.

Причем, если Вам нужно соединить между собой 3 провода, то для этого можно воспользоваться колодкой, имеющей 4 или 6 входов:

Колодка просто плотно насаживается на провода:

Нужно понимать, что после соединения проводов таким способом, обратно из колодки их уже не вынуть. Поэтому, если Вы ни разу не пробовали работать с подобными приспособлениями, купите их несколько штук в магазине с запасом и потренируйтесь дома. Они стоят копейки.

Как соединить провода медь и алюминий

Когда у Вас наступает необходимость в соединении проводов из разных материалов (медь и алюминий), да еще и разных сечений, в этом случае Вам помогут колодки, у которых входы заполнены специальной пастой, препятствующей окислению:

Эти же колодки, конечно, подойдут и для проводов одинакового сечения и одинакового материала.

Как и в предыдущем случае, если Вы уже насадили на них провода, то их будет уже не вынуть из колодок. Поэтому заранее продумывайте все Ваши соединения.

Соединительные колодки — защелки

Есть также соединительные колодки, которые позволят Вам соединить провода между собой, но, в случае Вашей ошибки, Вы можете отсоединить любой из присоединенных проводов. Это так называемые защелки:

У продавца в магазине для защелок нужно обязательно уточнять возможность соединения проводов разного материала и сечения.

Один из вариантов подключения проводов в люстре

Если Вам нужно подключать люстру, то одним из вариантов соединения проводов, выходящих из потолка с проводами, идущими от люстры, будет использование колодок, в которых фиксация соединения проводов происходит за счет винтов:

Для люстры вариант использования клемм типа wago, особенно если идущие из потолка провода короткие, будет не очень хорошим, поскольку, как уже было сказано, в этом случае провода уже не вынуть (например, понадобится поменять люстру или ее помыть) и придется их отрезать.

В случае же клемм с винтовым соединением достаточно будет просто открутить крепящие винты и освободить провода.

Важные замечания по соединению проводов

Отметим важные моменты, касающиеся электрических проводов.

Все скручиваемые между собой провода не должны болтаться где-то в воздухе! Они обязательно должны быть помещены в соединительную (распределительную коробку).
Во всех соединениях проводов следите за тем, чтобы оголенные концы проводов были полностью спрятаны в соединительной колодке. Т. е. старайтесь сделать соединение так, чтобы после этого соединения невозможно было бы рукой добраться до оголенного конца провода.
Не старайтесь достать провод из тех колодок, которые для этого не предназначены. Например, есть умельцы, которые и из клемм wago умудряются вынуть провода. Но я этого не рекомендую делать, поскольку такое изъятие всегда связано с деформацией провода. А это недопустимо, т. к. нагрузку в сети должны испытывать целые провода, а не полусломанные, которые могут привести к замыканиям.

На этом статья заканчивается. Мы с Вами подробно изучили вопрос того, как соединять провода в квартире. Теперь, при перемещении розетки с одного места на другое Вы без проблем сможете удлинить провода, проложив их в стене и сделав верное соединение.

Знакомый электрик показал интересный способ соединения мягких проводов | Сделай Самоделку

Всем привет! Может этот способ и не новый, но я о нём точно не знал, пока мне не показал его мой знакомый. Способ довольна интересный, пробовал соединять так мягкий многопроволочный провод, получился плотный узел, а вот с однопроволочным проводом всё не так однозначно, место соединения двух проводов было не плотным, в общем смотрите сами и делайте выводы! Надеюсь информация будет вам полезна.

Итак, для того что бы соединить два провода этим способом, необходимо для начала снять изоляцию с них, примерно пять сантиметров.

Далее загибаем два конца провода как на фото ниже.

Теперь для того что бы было удобнее, представим что коричневый провод у нас левый, а голубой правый. Берём коричневый провод в левую руку и держим горизонтально, что бы его конец смотрел в вверх. В правую руку берём голубой провод и продеваем конец коричневого провода в петлю голубого с сзади.

Конец голубого провода продеваем в петлю коричневого провода.

Теперь сильно тянем за концы проводов и петля затягивается, затем скручиваем оставшиеся концы и соединение готово!

Такое соединение получается очень прочным на разрыв, я пытался порвать его но безуспешно, даже концы не распутались, скорее сам провод порвётся чем такое соединение. Конечно не все провода поддаются такому соединению, например толстые однопроволочные провода соединить очень сложно, многопроволочные соединяются практически все.

Остаётся вопрос в том, на сколько такое соединение надёжное в плане безопасности и можно ли так соединять электрические провода, пишите своё мнение в комментариях! Ниже оставлю видео где ещё раз покажу весь процесс поэтапно, если статья была непонятной. 🙂

Внимание! Я не являюсь электриком и поэтому ни кого не учу, в статье я лишь показал способ который мне показали самому, а я показал его вам. В комментариях можно почитать мнение опытных электриков и решить стоит ли соединять таким способом провода или нет, на сколько такое соединение безопасно и имеет ли место быть. Спасибо всем за внимание!

Как надежно соединить провода без пайки

Я думаю, многим приходилось соединять два многожильных провода между собой. И чаще всего люди делают обычную скрутку жил между собой. Провод соединенный таким способом имеет невысокую прочность и при небольшом усилии скрутка может раскрутиться, а провод разорваться. Если под рукой есть паяльник, скрутку обычно пропаивают и прочность соединения становится хорошей. А как быть если паяльника нет под рукой? Как сделать качественную скрутку и соединить провода должным образом?

Как надежно соединить провода

С помощью канцелярского ножа или стриппера снимаем примерно 3 сантиметра изоляции с каждого конца провода.

Вот так:

Теперь необходимо распушить жилы в небольшую метелочку.

И тут главный момент: эти кисточки нужно перекрестить между собой, чтобы проволочки максимально перемешались между собой. Смотрите фото:

Пересечение должно быть примерно по середине оголенной зоны. Далее проволочки после перекрещивания, наматываем правый оголенный участок на левый.

А левый на правый.

В итоге должна получиться вот такая надежная скрутка провода.

Проверка

Закрепляем один провод на динамометре и тянем за другой. Легко можно создать усилие порядка 10 кг и скрутка не развернется, что является показателем отличной надежности.

Ну а далее изолируем термоусадкой или обычной изолентой.

В итоге провод обладает такой же надежностью почти как цельной.

Пользуйтесь друзья! Для автомобилистов это точно пригодится, как не один раз пригождалось и мне.
Я уверен, что теперь вы точно возьмете данный метод на вооружение и будете его применять всю оставшуюся жизнь, если конечно понадобится.

Конечно с пропайкой провод будет понадежней, но как говорится, чего нет, того нет.
А если вам знаком способ надежней — напишите его в комментариях, я уверен, всем будет интересно перенять ваш опыт.

Смотрите видео

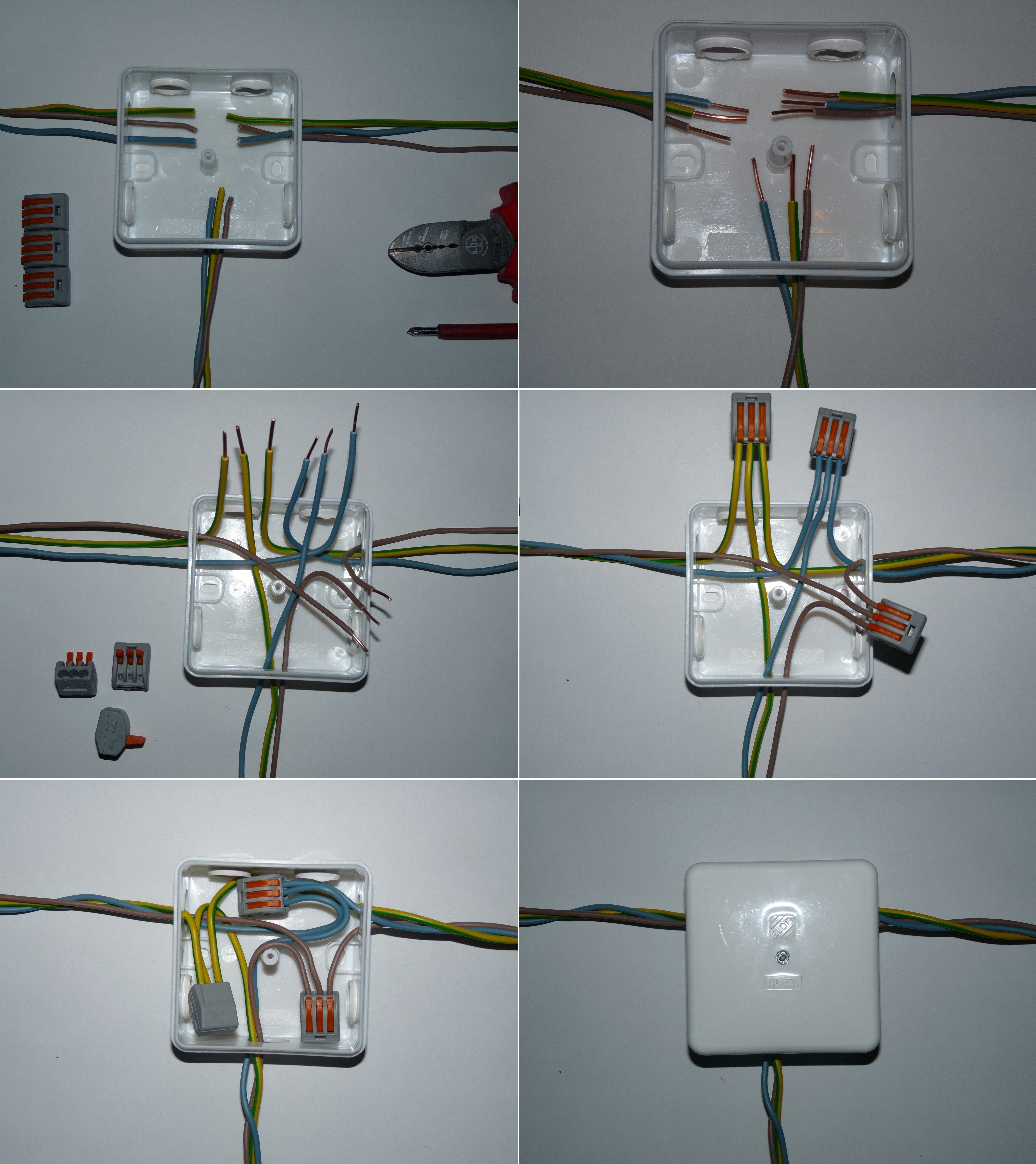

Как соединить медные провода между собой в распредилительной коробке

Обустройство крупной электросети не позволяет использовать электрический кабель единым отрезком. Как правило, специалисты — монтажники вынуждены подбирать и соединять фрагменты проводов, подходящие по размерам под конкретный участок проводки. Соединение проводов выполняется в распределительных коробках, количество которых зависит от протяженности трассы. В одной коробке могут одновременно находиться транзитный провод, соединяющий распределительные точки, провод от «автомата» в распределительном щитке и кабель под выключатель или розетку. Соединения выполняются согласно заранее разработанной схеме. А их качество и надежность во многом влияют на проводящие свойства сети и исправность работы подключенного электрооборудования.

Как лучше соединить медные провода между собой?

Отрезки проводов могут соединяться между собой различными способами. Тип соединения выбирают в зависимости от набора факторов: размеров кабеля, планируемой номинальной нагрузки, вида конечного потребителя, способа изоляции провода и т.д. В настоящее время, специалисты применяют следующие способы кабельных соединений:

Скрутка с последующей пайкой или сваркой.
Монтаж с применением клеммных колодок.
Соединение с использованием «орешков».
Применение соединительных шин.
Соединение кабеля с использованием пружинных клемм типа WAGO.
Болтовой способ монтажа.
Соединение провода гильзами.

Каждый вариант имеет свои преимущества, которые необходимо рассмотреть подробнее.

Скрутка медных электрических кабелей

Основное достоинство метода — минимальный набор инструментов, необходимый для ведения монтажных работ. Мастеру потребуются пассатижи и катушка изоляционной ленты. При условии грамотного и надежного соединения обычная скрутка может прослужить десятки лет, не оказывая влияния на параметры тока. Обязательным условием выполнения работ является зачистка оголенных участков жилы перед соединением концов кабеля.

В некоторых случаях скрутку рекомендуется дополнительно усилить пайкой. Для этого потребуется флюс и припой из сплава олова и свинца. Можно пропустить через точку соединения кабелей кратковременный разряд сварочного тока. Оплавившаяся медь образует прочную каплю, которая надежно соединит отрезки кабеля на продолжительное время. Данный метод разрешен только при работе с кабелем, основой которого являются медные жилы.

Важное ограничение: метод скрутки запрещено использовать в помещениях с отделкой из древесины и в условиях повышенной влажности: частных деревянных домах, банях и т. д. В указанных помещениях скрутку дополнительно усиливают сваркой или пайкой, согласно требованиям ПУЭ.

Наиболее эффективной скрутка считается в отношении медных проводов. Алюминиевые токопроводящие жилы могут не выдержать нагрузки и сломаться, особенно — при интенсивной эксплуатации. Кроме того, при постоянном нагревании материал плавится и теряет форму, поэтому для него рекомендуется периодическое подкручивание контактов. В противном случае место соединения кабеля может подгореть и стать причиной пожара.

Попытка сэкономить и использовать в одной скрутке провода с разными материалами токопроводящих жил может иметь негативные последствия. Практика показывает, что соединение разнородных металлов нередко становится причиной электрохимической коррозии, разрушающей провод. Поэтому кабель приходится часто ремонтировать и менять поврежденные участки, что сводит на нет планируемую экономию.

Если скрутка выполняется в отношении однородных металлических сплавов, рекомендуется использовать специальный изолирующий зажим. Изготовленный в виде колпачка, он выполняет сразу две функции — изолирует оголенные участки токопроводящей жилы и надежно фиксирует участок скрутки. Метод более эффективен, чем применение изоляционной ленты. Единственное условие — соответствие размеров колпачка и диаметра соединяемых проводов, чтобы зажим плотно прилегал к поверхности кабеля.

Клеммные колодки

Популярный способ соединения кабелей, основанный на применении специальной клеммной колодки. Внутри ее пластикового корпуса имеются металлические гильзы с резьбой. Провод, вставленный в гильзу, надежно зажимается винтами. Латунный сплав, из которого изготавливаются гильзы, отличается прочностью и имеет продолжительный срок службы.

Ответвительные кабельные зажимы

Орешки, или кабельные зажимы применяют для соединения кабелей с токопроводящими жилами из разных сплавов. Кроме того, данный способ считается эффективным при обустройстве ответвления от основной магистрали без необходимости разрыва главного кабеля. Конструкция «орешка» представляет собой корпус с двумя прижимными плашками, разделенными центральной пластиной. Метод крепления кабелей — болтовой. Взаимный контакт жил соединяемых проводов осуществляется через металлическую пластину. Область применения кабельных зажимов — монтаж провода на входе в здание или переход с внешнего алюминиевого провода на медный кабель внутренней разводки.

Соединительные шины

Обустройство соединений в щитках или одновременно нескольких рабочих жил нейтрали выполняется с применением специальных шин. Нулевая шина при этом устанавливается внутри щитка или на DIN рейку на специальную изолирующую подставку, а «земляная» шина фиксируется на корпусе. Отверстия для подключения жил оснащены прижимными винтами. Данный способ соединения кабеля предусматривает периодическое подтягивание винтовых креплений по причине их ослабевания по мере эксплуатации. Данное требование особенно актуально для алюминия, который начинает плавиться в условиях постоянного нагревания. Подтягивание жил обеспечит надежный контакт подключенных проводов и позволит избежать короткого замыкания.

Пружинные клеммы WAGO

Недостатки винтового соединения кабелей заставили придумать более эффективные методы креплений, не требующие частой ревизии. Одним из вариантов стали пружинные клеммы особой конструкции, изготовленные на немецком предприятии WAGO. В них соединение кабелей осуществляется с помощью плоскопружинных зажимов, использовать которые можно без применения дополнительного инструмента. При этом возможно соединение любых медных и алюминиевых кабелей в различных пропорциях без риска ухудшения проводящих свойств проводов.

Конструкция используемых в клеммах пружин имеет важное преимущество — их прижимное усилие постоянно, не уменьшаясь по мере эксплуатации кабеля. При этом пружины подвижны, подстраиваясь под диаметр токопроводящей жилы. Усилие прижима прикладывается только к поверхности металла, тогда как структура жилы не деформируется и не разрушается под постоянным давлением. Таким образом, надежный и безопасный контакт жил сохраняется на всем протяжении срока эксплуатации кабелей.

Популярность соединения проводов с применением пружинных клемм во многом обусловили преимущества указанных соединительных элементов. Здесь стоит обязательно отметить:

Существенное сокращение времени монтажных работ.
Наличие отдельного изолированного клеммного места под каждый проводник.
Защиту кабеля от повреждений и негативного внешнего воздействия.
Аккуратный вид и компактные размеры мест соединений кабеля.
Безопасность. Случайное прикосновение к неизолированным контактам исключено.

Ассортимент клемм позволяет подобрать оптимальный вариант в зависимости от типа кабеля. Так. Для одножильных проводов применяют изделия с втычными контактами. Жила с небольшим усилием вставляется в отверстие, где надежно фиксируется пружиной. Достать ее можно аналогичным способом, аккуратно выкручивая из гнезда без помощи инструмента. Универсальные клеммы с защелками позволяют соединять провода с различными типами жил и площадью их сечения. Установка клеммы занимает несколько секунд, а само приспособление гарантирует надежное соединение кабелей. Вариант рекомендован для сборки временных схем.

Надежность соединения кабелей в пружинных схемах обеспечивается благодаря газонепроницаемости и прочности конструкции. Допускается использовать клеммы при температуре воздуха до 85°C, а отдельные модели — до 105°C в сетях под напряжением до 450В.

Если пружинные клеммы планируется использовать для соединения алюминивых кабелей, специалисты рекомендуют применять специальную контактную пасту. Она необходима для торможения процесса окисления жилы и эффективно снимает поверхностную окисную пленку с поверхности металла. В ассортименте клемм WAGO имеются модели, где заполнение клемм пастой выполнено еще на этапе производства.

Для подключения светильников рекомендуется использовать специальные типы пружинных клемм. С монтажной стороны здесь можно провести один или два одножильных провода из любого металла сечением до 2,5кв.мм, а со стороны светильника — один медный провод с сечением аналогичной площади. Для указанного типа клемм существуют ограничения по номинальной силе тока: для медных кабелей — 24 Ампер, для алюминиевых — 16 Ампер.

Болтовое соединение кабелей

Помимо «орешков» и пружинных клемм, соединение кабелей из меди и алюминия можно выполнять методом болтового соединения. Для этого используют обычный стальной болт, на который навиваются изолированные участки жил кабелей. Для разделения жил применяют стальную шайбу, проложенную между навивами. Увеличить долговечность соединения можно с помощью шайбы Гровера, добавляющей контакту гибкости.

Гильзовое соединение

Способ считается очень надежным, несмотря на его очевидную простоту. Гильза подбирается под сечение проводов, токопроводящие жилы размещаются внутри и обжимаются вместе с гильзой. Изолировать гильзу можно с помощью термоусадочной трубки или изоленты.

Желаете уточнить, как правильно соединять медные провода в распределительной коробке? Звоните нашим специалистам по указанному телефону.

Как соединить электрические провода надёжно без пайки

Допустим, возникла необходимость крепко, надёжно, с хорошим электическим контактом соединить концы электро-провода голыми руками, без применения паяльника, флюса, припоя. Простейшая скрутка — не вариант, это максимально слабо на разрыв. Предлагаю вашему вниманию свой вариант соединения, основанный на комбинации верёвочного узла и скручивания, что в итоге даёт компактный, плотный, гибкий, но самозатягивающийся на разрыв и устойчивый на сжатие узел. Видео, как это делается:

И тоже самое в виде комикса:

Что происходит на этих картинках

Обдираем изоляцию кусками по 2 см, чтобы их легко было стащить с пучка жил.
Последний кусок изоляции не снимаем, а оставляем не конце, чтобы легче было скрутить жилы для облегчения дальнейшего оперирования проводом.
Защищаем оба конца провода на 5.5 см.
У одного провода формируем петлю, второй продеваем в эту петлю и начинаем обматывать вокруг неё.
После обхвата петли, продеваем правый конец в петлю в обратном направлении.
Получаем стандартный встречно-симметричный узел для связывания концов верёвок/лесок. Затягиваем его, удерживая все 4 провода.
Результат затягивания.
Полученный узел получается очень прочным на разрыв (если тянуть только за провод с изоляцией) и совершенно не склонен к развязыванию.
Однако, если сдавить провода навстречу, то петли смещаются… Из-за твёрдости проводов. Гибкие верёвки/нитки этому не подвержены.
Поэтому сгибаем концы проводов в противоположных направлениях. Это блокирует расход петель при сдавливании. Здесь используем именно свойство твёрдости провода, сохранение формы после изгиба.
Закручиваем концы вокруг центральных жил (здесь — по 3 витка).
Итог — аккуратное, супер прочное и надёжное как на разрыв, так и на сжатие, соединение, в котором использованы простой узел и скручивание.

Пайка проводов без паяльника

Также обращаем внимание на новую, существующую в современном бешено развивающемся [Китаем] мире, технологию соединения проводов, основанную на покупке специальных термоусадочных трубок с припоем внутри:

Но тут всё-таки потребуется термофен… или зажигалка + сноровка.

Как соединить провода и правильно это сделать

Здесь Вашему вниманию будут предложены некоторые советы как правильно соединить провода в плане обеспечения надежного контакта.

Если Вас интересует соединение проводов при монтаже электропроводки в соответствии с определенной схемой, то посетите эту страницу.

Общие требования к соединению проводов следующие:

Медные и алюминиевые провода непосредственно между собой соединять нельзя. При таком соединении они активно окисляются, электрический контакт при этом ухудшается, происходит нагрев, чреватый возгоранием проводки.
Необходимо обеспечить надежную изоляцию места соединения.
При наличии в месте его расположения влаги следует обеспечить необходимую герметичность.

Теперь, собственно, об основных способах, которые позволяют соединить провода удобно и надежно.

Самый древний из них — скрутка. Повторяю — таким способом можно соединять провода только из одинаковых материалов. Не самый лучший способ, но весьма распространенный.

Основное требование — обеспечить надежность контакта. Для этого провода следует навивать под достаточно большим углом, причем заканчивать процесс навивки следует пассатижами, прилагая достаточное усилие сжатия их губок.

Изоляцию можно выполнять разными способами, например изоляционной лентой, термоусадочной трубкой, полиэтиленовыми колпачками, но удобнее и лучше использовать соединительные изолирующие зажимы (СИЗ), которые помимо изоляции обеспечивают дополнительную фиксацию контакта.

Сказанное иллюстрирует рис.1.

Поскольку СИЗ имеет внутри винтовую пружину (рис.1.в) скручивать провода и накручивать на них СИЗ следует по часовой стрелке. Концы проводов на скрутке лучше ровно обкусить (рис.1.б).

Можно использовать винтовые клеммные соединители (рис.2). На мой взгляд, не самый удобный и лучший способ соединить провода.

Привожу его потому, что он достаточно часто используется при подключении таких электробытовых приборов, как люстр, бра, других осветительных приборов.

Достаточно удобны в работе соединители WAGO (рис.3). В русской транскрипции они известны как ВАГО, ВАГА, ВАГИ. Для того, чтобы при их помощи соединить провода, достаточно вставить зачищенные проводники в соответствующие отверстия.

Соединители WAGO выпускаются под разное количество проводов, но следует помнить, что все посадочные места одного соединителя между собой имеют электрический контакт (рис.3.б,г). Поэтому, чтобы, например, соединить ноль и фазу их потребуется две штуки (рис. 3д).

В данном примере вполне можно было обойтись соединителями на два, а не четыре места под провод, просто у меня таких под рукой не оказалось.

Не забывайте — соединители выбираются в зависимости от количества, сечения проводов, максимально коммутируемых токов, напряжений, мощностей.

Ну а, справедливости ради, надо заметить, что самое надежное соединение проводов это пайка. Правда процесс этот более трудоемкий, поэтому о нем упоминают не часто.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

4 способа соединения провода без пайки

В этом руководстве я научу вас четырем способам соединения провода без пайки. Пайка может быть сложной и нагревает комнату, так почему бы просто не пропустить ее полностью, если можно? Еще одна неприятная вещь в пайке заключается в том, что требуется время, чтобы нагреться, спаять соединение, а затем, надеюсь, не обжечься, снова повесить утюг на подставку или крючок. Если вы хотите сэкономить время и иметь возможность выполнять быстрые и простые соединения, прочтите это руководство и изучите различные методы соединения провода без пайки.
В описанных методах используются различные материалы и инструменты, поэтому, если у вас нет всех материалов для одного метода, вы можете просто рассмотреть другой метод. Если у вас возникли проблемы с поиском расходных материалов и инструментов, остановитесь в вашем местном магазине оборудования или электроники, чтобы предоставить необходимые инструменты. В этом руководстве я оценил силу различных методов по шкале низкой, средней и высокой прочности. Если вы делаете временную схему или проект, вероятно, лучше всего будет использовать методы низкой категории, поскольку они позволяют легко отключать после того, как вы сделали соединение.Однако, если вы создаете постоянный кругооборот или проект, который часто перемещается, средняя или высокая сила, вероятно, будут лучшими, чтобы у вас не было суставов, разваливающихся в середине эксперимента.
Перед тем, как начать, вам необходимо изучить некоторые основы подключения проводов. Большинство проводов покрыто пластиковым изолятором. Изолятор — это то, что защищает провод от тепла и предотвращает соприкосновение с другими проводами. При соединении проводов необходимо иметь оголенный конец без изоляции.Термин для снятия изоляции с провода называется «зачистка провода». Вам понадобятся кусачки / ножницы для зачистки проводов, плоскогубцы и катушка с многожильным проводом. Во-первых, посмотрите на инструменты для зачистки проводов и найдите отверстия, рядом с которыми указан номер. Число представляет размер или ширину отверстия. Чем меньше калибр, тем шире провод. Посмотрите на катушку с проволокой и узнайте, какого калибра она у вас. Затем отрежьте небольшой кусок проволоки от катушки (начните с 4 дюймов, эта проволока будет просто практикой).Вставьте 3/4 дюйма провода в отверстие в приспособлениях для зачистки проводов с помощью подходящего калибра. Возьмитесь за другой конец провода плоскогубцами или очень сильными пальцами и потяните их к ближайшему концу. После небольшого надавливания пластиковая изоляция должна соскользнуть, обнажив многожильный провод под ней.
Еще одна вещь, которую вам нужно знать, прежде чем мы начнем, — это скрутка двух проводов вместе. Во всех описанных методах, кроме «метода обжима» и «метода зажима аллигатора. «вам нужно будет начать со скрученных вместе проводов.Чтобы скрутить два провода вместе, сначала нужно снять изоляцию с проводов. Затем возьмите провода рядом и скрутите их большим и указательным пальцами. Полученное соединение должно быть достаточно прочным и удерживаться вместе при небольшом рывке. Теперь, когда вы изучили эти навыки, вы готовы изучить четыре способа подключения провода без пайки.

Метод зажима «крокодил» / прочность: Низкий — Метод зажима «крокодил» — самый слабый метод, описанный в данном Руководстве, но он идеально подходит для быстрых и временных соединений.Зажимы типа «крокодил» защелкиваются практически в любом месте, что очень удобно не только для подключения проводов, но и для закрепления и удержания предметов. Что вам потребуется: упаковка зажимов типа «крокодил» (доступны на RadioShack, не те, которые уже подключены к проводам), два провода с зачищенными концами.
Удерживайте два зачищенных конца проводов параллельно друг другу. Наденьте на них зажим типа «крокодил», убедившись, что «зубцы» касаются обоих проводов. Разве это не было просто? Вы также можете купить зажимы из кожи аллигатора, которые соединяются с проводами, или сделать свои собственные.

Метод изоленты / прочность: Средняя — Метод изоленты довольно надежен и требует минимального количества расходных материалов и усилий. Этот метод может быть полезен для постоянных соединений, требующих изолированных стыков. Что вам понадобится: рулон изоленты и два провода, концы которых скручены.
Сначала наложите скрученную часть проводов на полоску изоленты. Плотно оберните ленту вокруг проводов 5-6 раз, следя за тем, чтобы закрыть все провода.Потяните за соединение, чтобы убедиться, что оно прочное.

Метод горячего клея / прочность: Высокая — Метод горячего клея — это прочное соединение, которое не только соединяет провода, но и изолирует их. Клей быстро остывает, поэтому не нужно зажимать провода. Что вам понадобится: пистолет для горячего клея и палочки (можно купить в местном магазине для хобби), набор проводов со скрученными концами.
Сначала нагрейте клеевой пистолет. После нагрева держите клеевой пистолет перпендикулярно скрученным проводам и выдавите на них каплю клея.Затем с помощью насадки клеевого пистолета или карандаша оберните клей вокруг проводов. Вращение клея обеспечивает лучшую связь, чем просто оставлять комок клея таким, какой он есть. Убедитесь, что вся часть зачищенной проволоки покрыта горячим клеем, а затем дайте горячему клею остыть.

Метод обжима / прочность: Высокая — Метод обжима, безусловно, является самым сильным из описанных методов и требует самых специализированных инструментов, но после небольшой практики его можно использовать с мастерством. Инструменты доступны в вашем местном магазине оборудования или электроники или в Интернете. Что вам понадобится: обжим (иногда называемый обжимом шнура) или тонкий кусок металлической трубки длиной 3/4 дюйма (трубка должна проводить электричество), инструмент для обжима и пара зачищенных проводов.
Первое , вставьте зачищенную часть одного из проводов в обжим, полностью до изоляции. Повторите этот процесс для другого провода. Затем поместите обжим в выемку в обжимном инструменте. Сжимайте инструмент до тех пор, пока обжим не сломается. и изгибается в форме буквы U. Продолжайте делать это с остальной частью обжима, пока не получите бороздку, идущую вниз по длине обжима.Сильно потяните за провода, чтобы убедиться, что они правильно подключены. Обжимка требует практики, поэтому не расстраивайтесь, если она не сработает с первого раза.

В этом руководстве мы рассмотрели четыре различных способа подключения провода без пайки. Надеюсь, вы сможете использовать эти методы в своих схемах и проектах.

Как соединить провода 6 разными способами

Смотрите полное видео на моем канале YouTube!

Независимо от того, над каким проектом вы работаете, вам в конечном итоге придется соединить несколько проводов вместе.

Есть несколько способов подключения небольших проводов. Для некоторых требуется лишь немного клейкой ленты, а для других вам понадобятся специальные инструменты. Давайте рассмотрим шесть различных методов, один из которых позволяет легко отсоединить провода в будущем.

Предупреждение: не подключайте провода сетевого напряжения (120/240 В) ни одним из этих способов!

Прежде чем вы сможете соединить провода вместе, вы должны сначала снять экранирование. Если вы делаете это только один или два раза в год, любая острая кромка подойдет.Я на самом деле использовал универсальный нож, чтобы зачистить сотни кабелей, но вам нужно быть осторожным, и это отнимет много времени.

Оглядываясь назад, я очень сожалею, что не купил инструмент для зачистки проводов раньше. Я все думал про себя, что это последний раз, когда мне придется зачищать кабели вручную, так что не нужно тратить деньги. Но потом возникло что-то еще, затем еще одно и еще одно, и это никогда не закончилось. Сделайте себе одолжение и сразу купите один. Они не такие уж дорогие, и даже более дешевые работают лучше, чем порезать пальцы.

Далее, наличие чего-нибудь для удержания проводов на месте также значительно упростит вашу работу. Подойдет все, что может удерживать проволоку, даже два пустых бумажных рулона. Просто вырежьте канавку, и все готово.

Конечно, вы также можете напечатать на 3D-принтере один из множества подобных держателей.

Естественно, подходящая подставка для пайки — лучший выбор, если вы будете делать это часто. Необязательно тратить на это много денег. Тот, который у меня был, стоил меньше 10 евро, и в нем даже есть увеличительное стекло и встроенная подсветка.

Наконец, если вам нужно подключить провода на месте, я бы рекомендовал распечатать этот держатель для карманного компьютера. Это будет особенно полезно для соединения проводов, которые уже являются частью чего-то, и вы не можете их легко удалить.

Склейте вместе

Первый метод быстрый и простой, но я бы не стал использовать его ни для чего, кроме очень краткосрочного решения, пока вы не сможете улучшить соединение. Начните с того, что скрутите жилы проволоки как можно плотнее.

Закончите, обернув изолентой скрученную часть для изоляции.Лента также придаст немного прочности, скрепив два провода вместе.

Пайка

Гораздо лучший способ — спаять провода вместе. Скрутите жилы, как раньше, используйте что-нибудь, чтобы удерживать их на месте, и используйте паяльник. Самый простой способ — использовать плоский наконечник, который вы затем подкладываете под провода. Это гарантирует, что провода достаточно нагреются и обеспечат хорошее соединение с припоем. Не прижимайте припой к железу, чтобы расплавить его, а только прикасайтесь к проводам.

В качестве изоляции можно использовать изоленту или купить специальные термоусадочные трубки. Просто поместите его вокруг стыка и используйте термофен по этой области. Трубка сожмется и изолирует провода, но также скрепит их.

Паять и пломбировать соединители

Следующий метод является комбинацией предыдущего. Вы можете использовать такие трубки, которые называются соединителями для пайки и уплотнения.

Просто поместите его вокруг стыка и нагрейте. Припой посередине должен расплавиться и растечься по проводам, а трубка должна сжаться и удерживать все на месте.

Это простое и эффективное решение, но разъемы немного дороже. Этот метод фактически использовался во время Второй мировой войны для быстрого ремонта обрывов проводов на поле.

Вставные разъемы для проводов

Используя вставные разъемы для проводов, вы просто вставляете оба провода, и готово.

Конечно, если вы используете многожильный провод, вам придется обжать разъем на одном конце, чтобы у вас было что-то твердое, что можно было вставить.

Это, вероятно, лучший вариант, если вам нужно подключить несколько проводов сразу, так как можно купить разъемы более чем на два слота.

Разъемы Dupont

Вы, вероятно, уже знакомы с разъемами Dupont, поскольку они используются в большом количестве электронного оборудования, в том числе в Arduino и ПК. Они отлично подходят для быстрого соединения вещей. Они также идеально подходят для замены различных деталей, так как вы можете поменять что угодно за секунды.

Обратной стороной является то, что они сложнее собирать и требуют специальных инструментов и соединителей. Вам нужно будет купить штекеры и розетки, а также пластиковые корпуса и специальный инструмент для обжима.

Корпуса имеют разное количество разъемов, что позволяет легко подключить несколько проводов одновременно.

Наконец, вам также понадобится специальный инструмент для обжима разъемов Dupont.

К сожалению, обычные обжимные клещи (справа на фото ниже) имеют разные матрицы, которые обычно не подходят для разъемов Dupont, поэтому вам нужно будет купить специальный обжимной станок Dupont.

Вентилятор на моем принтере — отличный пример того, когда следует использовать разъем Dupont.Если он когда-нибудь выйдет из строя, я легко могу заменить его в будущем.

Соединители для быстрого сращивания

Последний метод быстрый и простой, вам даже не нужно использовать какие-либо инструменты. Вы просто вставляете провода с обоих концов, не разрезая изоляцию, и нажимаете на контакты. Он прорежет экран в провод и создаст электрическое соединение.

Конечно, нет ничего идеального. Эти разъемы не совсем дешевые, и они «повредят» провод после подключения.Если вы хотите снова использовать их на том же проводе, вам сначала придется отрезать конец. Если провод уже был коротким с самого начала, возможно, у вас его осталось недостаточно.

Как правильно сращивать провода

Фото: Эванс Брасфилд

Снова и снова люди говорили мне, что они боятся модифицировать жгут проводов своего велосипеда, чтобы установить новый аксессуар. Если немного покопаться, багабу обычно боится вплетать провода в обвязку велосипеда.Разрезать жгут проводов вашего мотоцикла не следует легкомысленно и пытаться делать это только тогда, когда вы уверены в том, какие провода следует разрезать — скажем, получив заводское руководство по обслуживанию — процесс на самом деле не так уж и страшен.

Сращивание проводов — это процесс физического соединения двух или более проводов для создания механически прочного и электрически безопасного пути. Это можно сделать несколькими способами. Механические соединители, которые физически зажимают провода вместе или к общему проводнику, являются самыми простыми, но они занимают больше места, и определенные виды подвержены выходу из строя.При пайке используется горячий утюг для нагрева проводов до температуры, при которой припой расплавляется, а когда он остывает, это обеспечивает прочное физическое соединение и электрическую проводимость. Однако пайка также является большим источником беспокойства среди новичков. Не бойтесь, сращивание проводов вполне допустимо, если все сделано правильно.

Источником страха перед сращиванием обычно является незнание пайки, которую, по-видимому, многие считают, что ее следует делать только в полночь, в полнолуние, практикующим темные искусства.К счастью, эта идея вздор. Любой, даже тот, у кого руки трясутся так же сильно, как у меня, может научиться паять с минимальными затратами крови и сокровищ.

Включение: как установить коммутируемое дополнительное питание на мотоцикл

Отвод для провода — олицетворение зла. Кусок справа прорезает изоляцию провода, что может привести к повреждению жилы внутри. Вибрация мотоцикла может ослабить кран и вызвать периодические сбои в соединении или просто выскочить из провода.

Какие у меня варианты подключения?

Самыми распространенными разъемами, которые вы найдете в наборах послепродажного обслуживания, являются ответвители для обжима проводов. Это инструменты дьявола. Выбросьте их и научитесь паять или использовать разъемы Posi-Lock, которые немного дороже, но у меня еще не было ни одного из них. С разъемами Posi-Lock снимите примерно полдюйма изоляции с концов проводов, но не скручивайте отдельные жилы. Наденьте пластиковый хомут на конец провода, а затем плотно закрутите хомут и провод в корпус Posi-Lock.Повторите то же самое с другим концом провода. Таким образом получается прочное электрически исправное соединение, которое я использовал годами, когда не хватало места для пайки. Я также использовал Posi-Locks в качестве соединителей проводов в тех местах, где соединение может периодически отключаться.

Posi-Lock обеспечивает надежность и обратимость стыковых соединений без пайки.

При правильной сборке стыковое соединение имеет такую же прочность, как и паяные соединения, показанные ниже. Posi-Taps допускает трехстороннее соединение.

Причина, по которой отводы с опрессовкой проводов опасны, довольно проста. Хотя вы могли подумать, что они упростят сращивание, просто зафиксировав их на месте, они также могут прорезать некоторые из настоящих жил проволоки, делая проволоку более слабой, более устойчивой и более склонной к поломке. Кроме того, окружающая среда мотоцикла с высокой вибрацией увеличивает вероятность ослабления соединений обжима и возникновения периодических отказов, которые сложно отследить.

Стыковое соединение используется для соединения проводов, идущих в одном направлении.

Чем вы сращиваете провода?

Приличный паяльник на 40 Вт можно купить менее чем за 20 долларов, но я рекомендую паяльник с регулируемым переключателем и встроенной подставкой. Если вы посмотрите на распродажи, их можно будет купить за 35 долларов или меньше. Вам нужен проволочный припой достаточно узкого калибра, чтобы его можно было легко расплавить с калибром проволоки, обычно встречающимся на мотоциклах, обычно 18 калибра для большинства целей. Я обычно покупаю припой без канифольного стержня, предпочитая нанести немного флюса на оголенные провода перед их нагреванием и нанесением припоя.

Пигтейл-сращивание используется для отвода провода обратно вдоль провода, к которому он подключен. Хороший пример того, когда выбрать косичку или стыковое соединение, можно найти здесь.

Вы должны научиться паять что-нибудь кроме жгута проводов. Для этой статьи я выбрал провод 18-го калибра красного и синего цветов, чтобы было легче увидеть, как они сочетаются. При сращивании проводов обычно используется один из трех видов сращивания: стыковое сращивание, когда две проволоки соединяются в одну непрерывную проволоку; стык пигтейла, где провода лежат рядом; и трехстороннее соединение, которое подводит второй провод к середине другого провода.

Этот трехсторонний соединитель вставляет красный провод в середину синего. Это пример, в котором обычно используются отводы для обжима провода низкого качества. Не поддавайтесь искушению. Несмотря на то, что пайка проводов в линию является сложной задачей, после обмотки это соединение намного безопаснее, чем любое обжимное соединение.

Для первых двух стыков необходимо удалить примерно полдюйма изоляции с обоих концов провода. Концы скручены вместе, чтобы образовалось хорошее механическое соединение между проводами. Подставку с зажимами из крокодиловой кожи можно сделать самодельной или купить, чтобы удерживать провода на месте при нагревании от утюга.

Все три соединения были упакованы в термоусадочную пленку. Иногда, однако, лента — единственный вариант в ограниченном пространстве, в котором вы делаете стык.

Перед тем, как прикасаться паяльником к проводам, залудите его, расплавив на нем небольшое количество припоя. Это помогает распределить тепло, когда наконечник касается проводов. При плавлении припоя к проводам старайтесь не касаться припоем железа.Вместо этого позвольте утюгу нагреть провод до такой степени, чтобы расплавился припой. Удерживание утюга под проводами позволяет теплу двигаться вверх, а сила тяжести тянет расплавленный припой вниз. Капиллярное действие играет важную роль в распределении припоя по месту соединения. Прикоснитесь к утюгу и припаяйте к нескольким точкам на стыке, чтобы убедиться, что он равномерно распределен по жилам проводов. Хотя вы хотите, чтобы припой покрыл большую часть места стыка, старайтесь не оставлять на стыке большие капли припоя. Это выглядит некрасиво, и если стык будет заклеен лентой, он станет намного больше.

После того, как соединение остынет, обрежьте все свободные провода, которые могут проткнуть ленту или термоусадочную пленку. Затем оберните его изолентой или термоусадочной пленкой, чтобы предотвратить случайное заземление на другие провода или разъемы.

Продолжайте практиковать технику пайки до тех пор, пока вы не освоитесь с ней, прежде чем пробовать ее в самых ограниченных пространствах мотоцикла.

Паяльные инструменты

Хотя вы можете начать с простого однотемпературного паяльника и рулона припоя, я обнаружил, что вложения в паяльную станцию с регулируемой температурой окупаются.Во-первых, у них обычно есть удобное место для размещения горячего утюга между использованиями. Больше никаких ожогов на верстаке. Во-вторых, у них также может быть держатель для губки, который позволяет легко очистить наконечник перед началом нового соединения. Другой инструмент, который я рекомендую, — это рука помощи, которая удерживает провода на месте, когда вы работаете на скамейке. Это делает жизнь намного проще.

Эту базовую паяльную станцию можно купить чуть больше 30 долларов.

Магазин паяльной станции Vastar здесь

У меня не очень устойчивые руки.Итак, этот инструмент на вес золота, когда мне нужно припаять несколько проводов — и все это менее чем за 10 долларов.

Магазин для Neiko 01902 Регулируемая рука помощи здесь

При работе с велосипедом лучше всего защитить остальные провода в жгуте, поместив кусок картона между паяемыми и нетронутыми проводами.

Мы стремимся находить, исследовать и рекомендовать лучшие продукты. Мы зарабатываем комиссионные с покупок, которые вы совершаете, используя розничные ссылки в наших обзорах продуктов. Узнайте больше о том, как это работает .

Проводные соединители — электрические 101

Синий провод — Гайка Хороший выбор для соединений балластных проводов.

Оранжевый провод — Гайка Обычно используется с осветительными приборами или вентиляторами для подключения к проводам переключателя.

Yellow Wing- Гайка Обычно используется для подключения 2 проводов №14 или 2 проводов №12.

Tan Twister Обычно используется для подключения от 2 до 3 проводов №14 или №12.

Red Wing- Гайка Обычно используется для соединения от 3 до 4 проводов № 14, № 12 или 3 № 10.

Соединители для стыкового сращивания проводов телефона для передачи данных

Провода для передачи данных и телефонные провода имеют очень маленький диаметр — от 22 до 24 AWG. Эти провода используются для проводки телефона, компьютера и устройства открывания двери гаража и должны использоваться только для низкого напряжения. Соединители для стыкового сращивания используются для соединения двух или более проводов вместе.

На изображении справа показан соединитель данных и стыковой сращивания, к которому можно подключить до трех проводов. Эти провода зачищены (или нет, см. Инструкции) и вставлены в разъемы. Для соединения верхней и нижней части разъема можно использовать плоскогубцы или щипцы для обжима.

На изображении справа показана проводка устройства открывания гаражных ворот, соединенная с контактным разъемом телефонного провода.

Как установить Twist- на соединители проводов

Выключите питание.
Зачистите провода, обычно около ½ дюйма для двух проводов. Зачистите от до 1 дюйма более двух проводов. Выведите многожильный провод (и) за сплошной (ые) провод (а) примерно на 1,6 мм (1/16 дюйма).
Совместите изношенные жилы и проводники.
Равномерно сожмите концы проводов.
Вставьте провода в разъем и закрутите по часовой стрелке, пока разъем не перестанет скручиваться.
Слегка потяните за каждый провод, чтобы убедиться, что провода надежно закреплены внутри разъема.

Разъем должен перестать скручиваться после шага 5. Если он не перестает скручиваться или если при вытягивании на шаге 6 провод отсоединяется, отсоедините соединение и начните заново. Для правильного подключения может потребоваться соединитель другого размера.

Push- в соединителях для проводов

Подключить провода в соединители push- очень просто, но отсоединить их очень сложно. Их следует использовать только в светильниках. В осветительных приборах используются провода 18 AWG, которые легко отсоединить от этих разъемов, потянув за провода и скручивая их.

Никогда не вставляйте нажимные в разъемы в электрической распределительной коробке. Если необходимо изменить провода в распределительной коробке с разъемами push-, провода в этих разъемах, вероятно, придется разрезать и повторно соединить с помощью twist- на разъемах.

Разъемы для проводов используются для соединения двух или более проводов. Типов соединителей для проводов много, самые распространенные — twist- on. IDEAL Industries twist- на проводных соединителях является наиболее часто используемым и будет рассмотрен в этой статье.Разъемы Twist- на проводе доступны во многих размерах с кодировкой цвета , что позволяет использовать провода разного калибра и количества проводов.

Twist- On Wire Connectors

IDEAL Industries первый соединитель проводов назывался wire- nut® и стал торговым наименованием любого соединителя Twist- on Wire. IDEAL Industries предоставляет информацию о своих соединителях проводов, включая цветовую кодировку соединителя, которая указывает размер.Цвета и размеры разъемов в отрасли не совпадают, но они похожи на разъемы IDEAL.

Таблица идеального сечения проводов

— Краткое руководство на двух страницах для подбора размера провода, количества проводов и цветового кода соединителя.

Брошюра по

Ideal Wire Connector — Полное руководство по их продукции для разъемов проводов.

Размеры разъемов для проводов

Размер разъемов для проводов зависит от калибра проводов и количества проводов, соединенных вместе.На упаковках соединителей проводов указаны минимальные и максимальные допустимые размеры и размеры проводов. Избегайте использования минимальных и максимальных размеров и чисел.

Разъемы для общих проводов

Twister® — IDEAL считает, что это наиболее распространенный разъем для проводов в жилых проектах. Это также очень часто используется в коммерческом строительстве. Они доступны в трех размерах. Оболочка расширяется при затягивании для обеспечения надежного соединения. Если вам нужно удалить этот проводной соединитель, его следует заменить новым проводным соединителем из-за расширения.

Wire- Nut® — оригинальный соединитель проводов, доступен в пяти размерах.

Wing- Nut® — Они имеют профилированные крылья для надежного захвата и дополнительного крутящего момента. Они доступны в трех размерах.

WireTwist® — экономичный соединитель, аналогичный гайке Wire- .

Как подключить провод динамика и определить типы разъемов

Я ссылаюсь на товары, которые мне нравятся.Если вы купите по ссылке в этом посте, я могу получить комиссию. Узнать больше Обновлено: 14 октября 2020 г.

Если вам интересно, как подключить провод динамика к стереосистеме или домашнему кинотеатру, то вы попали в нужное место.

Это не самая захватывающая часть настройки вашего оборудования — но без провода динамика вы ничего не услышите!

Прежде чем вы начнете, это может показаться непростым делом. Но если подумать, все довольно просто.

Во-первых, вам необходимо понять различные типы подключения, которые могут быть у вашего оборудования.

Тогда вы можете подумать о том, как лучше всего подключить провод.

Как подключить динамики к проводу динамика?

Провод динамика состоит из двух отдельных кабелей, которые необходимо подключить к положительным и отрицательным разъемам усилителя и динамика.

Неважно, в какую сторону вы подключаете провода — даже если провод отмечен плюсом и минусом.

Просто убедитесь, что один и тот же кусок провода соединяет положительную и отрицательную клеммы усилителя и динамика.

Ниже вы можете увидеть зажимы на задней стороне AV-ресивера.

Для каждого динамика по два поста. Они четко обозначены как положительные и отрицательные. По соглашению положительная сторона окрашивается в красный цвет, а отрицательная — в черный. Но они не всегда могут иметь цветовую маркировку.

Один провод, как на изображении выше, подключается к положительной и отрицательной клемме для выхода одного динамика. Другой конец провода подключится к динамику.

Штыри для крепления на задней панели AV-ресивера

Помните, что положительный вывод на усилителе должен быть соединен с положительным выводом на динамике. То же и с отрицательными подключениями.

Что произойдет, если перевернуть провод динамика?

Во-первых, это зависит от того, что вы подразумеваете под реверсом. Есть несколько способов сделать это.

1. Подключите стереодинамики к неправильным каналам

Если вы подключите левый динамик к клеммам, обозначенным справа на усилителе, а правый динамик к клеммам, отмеченным слева на усилителе.

Что бы случилось?

Ничего. Только звукорежиссер, микшировавший альбом, был бы раздражен.

Потому что ударная установка будет «неправильной». Все, что предназначено для того, чтобы слышать слева, появится справа — и наоборот.

Никого не волнует, кроме художника, который шесть месяцев делал все как надо.

2. Подключите отрицательный к положительным клеммам

Если для одного канала громкоговорителя вы подключаете отрицательную клемму усилителя к положительному разъему на громкоговорителе, а положительную клемму усилителя — к отрицательной клемме на громкоговорителе. Что случилось бы?

Для одного динамика ничего бы не случилось. Это будет работать нормально.

Если бы у вас было два динамика, и они оба были подключены одинаково — опять же, все было бы хорошо.

Если было два динамика, и они были подключены по-разному, то это называется разводкой динамиков не в фазе.

Диафрагма в одном динамике выдвигается, а в другом динамике — внутрь.

Сложно объяснить, как это звучит.Но это звучит просто странно. Он будет казаться худым и лишенным тела.

Что происходит, так это то, что некоторые из более низких частот будут нейтрализовать друг друга, когда звуковые волны удаляются от динамика.

Итак, вы ничего не сломаете, но это просто не звучит правильно. Вы, вероятно, заметите это, если сделаете это. Но всегда полезно перепроверить проводку.

Некоторые AV-ресиверы будут пытаться обнаружить любые динамики, подключенные не в фазе, когда вы запускаете автоматическую настройку помещения.Хотя они не всегда понимают это правильно.

Если вам интересно, это отличное видео, демонстрирующее, почему вам нужно подключать динамики по фазе:

Какие бывают типы подключения проводов динамика?

Первое, что вам нужно сделать, это проверить соединения на ваших динамиках и усилителе. Это определит способ подключения провода динамика.

Есть два основных типа подключений, с которыми вы можете столкнуться.

Просто имейте в виду, что у вас может быть один тип усилителя, а другой — динамик.

1. Стойки для переплета

Штыри для крепления есть на всех типах усилителей и динамиков — от бюджетных моделей до high-end техники. Это самый распространенный тип, с которым вы столкнетесь.

Левая и правая переплетные стойки окружения на AV-ресивере

Часто к ним можно подключить провод динамика двумя способами:

Отвинтите красный или черный колпачок — вставьте оголенный провод динамика в отверстие в стойке (или вставьте лопаточный соединитель вокруг стойки) — снова затяните колпачок
Вставьте провод в отверстие на конце каждой стойки. Для этого вам нужно будет прикрепить банановые заглушки (см. Ниже). Некоторые приемники имеют пластиковый колпачок на конце, который необходимо сначала снять (как на картинке).

Итак, для этого типа подключения вы можете использовать оголенный провод — или подключить лопатки или банановые вилки к концу провода динамика.

Громкоговорители с фиксирующими штырями могут не иметь на конце отверстия для вставки банановой вилки. Некоторые делают, но это чаще встречается на усилителях.

Связующий столб на спикере часто выглядит так:

Значит, с его подключением можно либо вставить в отверстие оголенный провод — а потом закрутить винт.

Или используйте лопаточное соединение и поместите его вокруг стойки, прежде чем затягивать.

2. Пружинные зажимы

Пружинные зажимы чаще встречаются в бюджетных усилителях и динамиках, а также в системах «все в одном». Хотя их можно встретить во всех типах техники.

Подключение провода динамика к разъему с пружинным зажимом

Все, что вам нужно сделать, это нажать на нижнюю часть зажима и вставить провод динамика в отверстие выше.

С этим типом подключения можно использовать неизолированные провода или контактные разъемы.

Типы заделки проводов динамика

Теперь, когда вы знаете, какие типы соединений у вас есть для провода динамика; вы можете сделать окончательный выбор, как кончить концы.

Кстати, взгляните на мой 101 провод динамика, если вы хотите выяснить, какой провод динамика лучше всего подходит для вашей системы.

Присоединение разъема к концу провода громкоговорителя называется заделкой провода.

Однако для первого варианта разъем вообще не требуется.

Подключение динамиков неизолированным проводом

Для всех типов подключения можно использовать неизолированный провод динамика. Это самый простой способ, так как вам не понадобятся дополнительные аксессуары.

Все, что вам нужно сделать, это:

Разъедините положительный и отрицательный провода — примерно на 1 или 2 дюйма — так, чтобы у вас было некоторое разделение для работы. Вам может понадобиться острый нож, чтобы разрезать центральную изоляцию — или она просто разорвется, если вы приложите достаточно усилий. Только убедитесь, что вы не врезаете изоляцию и не оставляете оголенный провод дальше по кабелю.Вам просто нужен оголенный провод на конце.
Удалите примерно ½ дюйма изоляции с каждого провода. Это можно сделать острым ножом или специальным приспособлением для зачистки проводов.
Скрутите оголенные жилы вместе, чтобы не было свободных нитей меди
Вставьте медный провод в разъемы динамика / усилителя — опять же, убедившись, что нет торчащих нитей меди
Осторожно потяните за провод, чтобы убедитесь, что он надежно удерживается разъемом

Если использование неизолированного провода является для вас самым простым способом достижения цели, воспользуйтесь им.Я бы не потерял из-за этого сон. Однако присоединение разъемов может иметь преимущества.

Оконечный провод динамика с банановыми заглушками

Банановые штекеры — мой любимый способ подключения акустических проводов. Вам нужно будет купить их как отдельный аксессуар к вашей проволоке.

Вам понадобится четыре банановых вилки на каждый провод — по две на каждый конец кабеля.

Конечно, предполагается, что вы будете использовать банановые штекеры как для усилителя, так и для динамика.Возможно, вы не захотите — или сможете.

Банановые вилки могут прикрепляться к кабелю по-разному.

Многие поставляются с резьбовыми соединениями, которые нужно просто закрепить на кабеле с помощью небольшой отвертки. Это один из самых простых способов.

Некоторые из них самообжимаются, что означает, что они зажимают кабель, когда вы затягиваете крышку вилки.

Остальным может потребоваться пайка. Поэтому выбирайте этот тип, только если вы готовы сломать паяльник.

Общая процедура подключения банановых штекеров с винтовыми зажимами к проводу динамика:

Зачистите примерно ½ дюйма изоляции с конца каждого провода и плотно скрутите, чтобы удалить свободные жилы
Отвинтите колпачок от каждой банановой вилки и навинтите ее на провод
Вставьте оголенный провод в отверстие в вилке и затяните винт, чтобы закрепить его
Закрутите колпачок обратно

Затем каждую заглушку можно вставить в конец каждой переплетной стойки.

Я часто забываю накрутить колпачок на кабель перед тем, как прикрепить вилку к проводу. Значит, мне придется снова все это исправить!

Я знаю, что ты не такой глупый, как я.

Вы можете найти несколько банановых вилок, которые подключаются к проводу несколько иначе. Но общая идея та же.

Вы не поймете, насколько проще работать с банановыми вилками, пока не начнете ползать по задней части усилителя, пытаясь прикрепить оголенный провод к зажиму.

Некоторым людям нравится припаять провод к вилке, чтобы создать более надежное соединение, даже если это ввинчиваемая модель. Вы можете, если хотите, но не обязаны.

Банановые заглушки с резьбовыми соединениями отлично работают без пайки, если вы будете осторожны при соединении.

Однако есть вероятность, что они со временем ослабнут, поэтому вам может потребоваться проверить соединение, если вы подключаете их регулярно.

У многих банановых вилок на нижнем конце имеется гнездо, как на изображении выше. Это позволяет вам подключить к нему еще один банановый штекер.

Это полезно, если вам нужно подключить несколько динамиков к одному и тому же разъему. Вам не нужно часто это делать, но иногда это может быть полезно.

Например, если вам нужно подать сигнал на вход сабвуфера высокого уровня через терминалы передних левого и правого динамиков.

Штифты для заглушек типа «банан» имеют стандартный диаметр 4 мм, что идеально подходит для установки на конце зажима.

Использование лопаточных разъемов с проводом динамика

Лопаты — альтернативный способ заделки провода динамика.

Как и в случае с банановыми вилками, если вы используете лопатки на обоих концах, вам понадобится четыре лопаточных разъема для каждого провода.

Лопаточный соединитель может быть угловым или прямым. Неважно, какой именно вы покупаете. Но в некоторых случаях одно может быть проще, чем другое.

Обычно они подключаются к проводу динамика путем обжима, пайки или винтового соединения, как при использовании банановых штекеров.

Обжим — это когда вы с помощью инструмента сгибаете конец разъема так, чтобы он плотно прилегал к проводу.Это может быть хорошим решением, если вы не хотите ввязываться в пайку провода.

Для соединения всегда лучше использовать подходящий обжимной инструмент. Хотя соблазнительно просто схватить плоскогубцы, вы не получите такого же прочного соединения.

При правильном исполнении соединение, обжатое лопаткой, не требует пайки.

После того, как вы прикрепите лопаты к проволоке, вам нужно открутить каждую стойку для привязки и вставить их на место. Когда вы снова закроете колпачок, они будут очень надежны.

Предпочтительнее использовать неизолированный провод, так как вы можете быть уверены в плотном и надежном соединении.

Разъемы

Spade идеально подходят для подключения провода к динамикам, установленным очень близко к стене. В этом случае у вас может не хватить места для использования банановых пробок.

Итак, если вы не хотите использовать оголенный провод, лопаточные разъемы будут подключаться под углом 45 или 90 градусов, позволяя проводу падать прямо вниз.

Оконечный провод динамика с контактными разъемами

Разъемы

Pin похожи на уменьшенную версию банановой вилки.Фактически, в некоторых случаях вы можете увидеть, что их называют банановыми пробками.

Они поставляются со штифтами, как правило, диаметром около 2 мм. Штифт либо прямой, либо вы можете получить их с угловыми штифтами.

Подобно лопаткам и банановым заглушкам, вам нужно снять с провода изоляцию и прикрепить штыри к оголенному проводу.

Для соединения их с проводом часто используется обжим или пайка. Однако, как и штыревые разъемы на рисунке выше, они могут иметь резьбовое соединение.

Просто немного ослабьте винт, вставьте оголенный провод и снова затяните винт. Убедитесь, что у вас надежное соединение, осторожно потянув за провод динамика.

Этот тип заделки проводов динамика обычно используется для пружинных зажимов. Просто нажмите на зажим и вставьте штифт в отверстие.

Заглушки с гибкими штырями Sewell Deadbolt для подпружиненных клемм динамиков Проверить цену

Вы также можете использовать их со стержнями для связывания, вставив их в центральное отверстие в стойке, а затем затянув колпачок. Но это не обычный способ использования разъемов такого типа.

Использование штыревых соединителей более чистый метод, чем использование неизолированного провода, и увеличивает шансы на надежное соединение.

Подключение проводов к усилителю и динамикам

Когда у вас готовы заделки кабеля динамика, вам просто нужно подключить провода к усилителю и динамикам.

Стереоусилитель и динамики будут подключаться следующим образом:

Просто убедитесь, что вы подключили выход усилителя с маркировкой «динамик слева» к левому динамику, а выход с маркировкой «динамик справа» — к правому динамику.

Кроме того, тот же конец провода должен подключаться к положительной клемме усилителя и динамика. То же и с отрицательными клеммами.

Провод динамика обычно имеет какую-то маркировку, чтобы вы знали, какой провод на каждом конце одинаковый.

Многоканальный AV-ресивер немного сложнее, поскольку у него больше клемм для динамиков. Однако схема подключения домашнего кинотеатра такая же, как и у стереоусилителя.

Вам просто нужно убедиться, что вы подключаете каждую выходную клемму к правильному динамику.

Итак:

Выходной разъем переднего левого динамика к переднему левому динамику
Выходной разъем правого переднего динамика к переднему правому динамику
Выходной разъем центрального динамика к центральному динамику
Выходной разъем левого канала объемного звучания к левому динамику объемного звучания
Выходной разъем правого объемного звука к правый динамик объемного звучания

Если у вас расположение динамиков 7.1 или вы используете динамики Dolby Atmos, у вас будет еще больше динамиков для подключения.

Но это та же процедура. Просто не торопитесь и убедитесь, что у вас все получилось правильно с первого раза.

Когда вы запускаете автоматическую конфигурацию помещения на своем AV-ресивере, он посылает тестовый сигнал на каждую колонку. Итак, вы скоро узнаете, правильно ли вы подключили динамики к задней части усилителя.

Если нет, без проблем, просто отключите его от усилителя и попробуйте снова.

Заключение

Вас смутила мысль о подключении провода динамика к усилителю и динамикам?

Если да, то я надеюсь, что вы нашли ответы на свои вопросы.

Это не так уж сложно, если вдаваться в подробности. Но это может показаться запутанным, пока вы не поймете различные варианты, которые у вас есть.

Подключения усилителя и громкоговорителей — это первое, что нужно учитывать.

Зная это, вы сможете сделать лучший выбор для заделки провода динамика.

Вы можете выбрать простой путь и просто использовать неизолированный провод или прикрепить банановые заглушки, лопаты или булавки.

Нет неправильного пути.Просто используйте то, что кажется разумным для вашей системы.

Приколи меня!

Руководство по домашнему кинотеатру

Пол запустил руководство по домашнему кинотеатру, чтобы помочь неопытным пользователям максимально эффективно использовать современные аудиовизуальные технологии. Он проработал звукооператором, световым и аудиовизуальным инженером около 20 лет. Дома он потратил больше времени на установку, настройку, тестирование, демонтаж, исправление, настройку, повторную установку (а иногда и использование) различных устройств Hi-Fi и домашнего кинотеатра.

В начало

WIRES-X Страница пользователя

Просто подключившись к локальному узлу WIRES-X с помощью цифрового приемопередатчика C4FM, вы можете наслаждаться цифровой связью C4FM, такой как высококачественные QSO и функция новостей, с удаленными станциями, включая зарубежные станции, через Интернет, как показано на рисунке ниже . Использование цифрового трансивера C4FM обеспечивает очень простую операцию доступа, следуя инструкциям на экране.Цифровые функции недоступны для аналогового FM-трансивера, однако аудио QSO может быть выполнено с аналоговой FM-станцией или цифровой станцией C4FM через WIRES-X.

Для использования WIRES-X микропрограмма трансивера должна поддерживать WIRES-X.
Для обновления информации о прошивке посетите следующий веб-сайт.
Загрузите прошивку, поддерживающую WIRES-X.

Для работы с WIRES-X выполните следующие простые шаги.

Использование предустановленной функции поиска для поиска

С цифровым трансивером C4FM можно легко найти ближайший доступный узел.
Простое нажатие и удерживание кнопки DX передает поисковый сигнал на текущей частоте или с использованием предустановленного канала поиска.
Когда узел найден, рабочая частота автоматически переключается на рабочую частоту узла, и на экране появляется идентификатор узла и название города, поскольку узел автоматически передает информацию идентификатора в ответ на получение сигнала поиска.

На экране появится идентификатор пользователя и название города обнаруженного узла.

Ищем узел из списка ID на нашем сайте

В списке активных идентификаторов на веб-сайте WIRES-X найдите нужный узел.Просто установив приемопередатчик на частоту найденного вами узла, а затем нажав и удерживая кнопку D, функция поиска по предустановке автоматически выполнит поиск локального узла. После появления на экране идентификатора узла и названия города вы можете использовать узловую станцию.

При использовании аналогового FM-приемопередатчика найдите аналоговую станцию в списке активных идентификаторов, затем установите приемопередатчик на частоту узла.

Если узел не может быть найден рядом

Если поблизости нет доступного узла, почему бы вам не открыть узел? Узел WIRES-X можно легко открыть, настроив такие параметры, как настройки Интернета и начальные настройки. Став владельцем узла, получайте больше удовольствия от общения со своими товарищами, максимально используя WIRES-X.

Щелкните здесь, чтобы получить инструкцию по открытию узла.

идентификатора активных узлов и комнат можно найти с приемопередатчика C4FM через локальный узел.

Для поиска узла или комнаты доступны полезные и практичные методы.

Поиск узла или комнаты из списка подключаемых идентификаторов

Отображает список, отсортированный в порядке убывания от комнаты с наибольшим количеством действий (наибольшее количество подключенных узлов).

Поиск узла или идентификатора комнаты по ключевому слову

Это полезно, когда вы знаете часть идентификатора.
Введите ключевое слово, по которому вы хотите искать напрямую. Будут найдены идентификаторы, частично совпадающие с введенным ключевым словом.

Подключение к последнему подключенному узлу или комнате

Когда локальный узел не подключается к другому узлу, появится узел или комната, к которой ваш трансивер был подключен последним. Выберите узел или комнату и немедленно начните QSO.

Вызов зарегистрированного узла или комнаты

Вы можете зарегистрировать идентификаторы часто используемых узлов и комнат, отсортировав их по 5 категориям.Всего в каждой категории можно зарегистрировать до 20 узлов и комнат, и вы можете вызывать их для подключения.

Подключение к узлу или комнате с аналоговой FM-станции

При использовании аналогового FM-трансивера найдите аналоговую узловую станцию или комнату, к которой вы хотите подключиться, в списке активных идентификаторов и передайте 5-значный идентификатор DTMF для подключения.

Когда вы успешно подключитесь к желаемому узлу или комнате, вы готовы наслаждаться общением с высококачественным цифровым звуком WIRES-X.Кроме того, с помощью функции новостей вы можете загружать / выгружать сообщения, изображения и звук в / из места назначения соединения (узла или комнаты), а также с локального узла. Эта новая функция, которая позволяет обмениваться такими цифровыми данными с другими пользователями WIRES-X по всему миру, расширяет возможности получения удовольствия от работы радиолюбительской станции.

Экран списка новостей / категорий

Экран отображения сообщений

Экран списка сообщений

Экран отображения изображений

Учебное пособие: Добавление проводов

Далее: Шаг 3: Добавление текста

Шаг 2: Добавление проводов

После того, как все компоненты заблокированы на холсте, вы готовы начать добавлять провода. Выберите инструмент редактирования (). Когда курсор находится над точкой, к которой присоединяется провод, появляется маленький зеленый кружок. будет обведен вокруг него. Нажмите там кнопку мыши и потяните до упора. хочу, чтобы провод пошел.

Logisim довольно умен при добавлении проводов: всякий раз, когда провод заканчивается на другой провод, Logisim их автоматически соединяет. Вы также можете «продлить» или «укоротите» провод, перетащив одну из его конечных точек с помощью инструмента проводки.

Провода в Logisim должны быть горизонтальными или вертикальными.Для подключения верха вход в вентиль НЕ и вентиль И, затем я добавил три разные провода.

Logisim автоматически подключает провода к воротам и друг другу. Это включает в себя автоматическое рисование круга в пересечение T , как указано выше, указывая, что провода подключены.

Когда вы рисуете провода, вы можете видеть синие или серые провода. Синий в Logisim указывает, что значение в этой точке «неизвестно», а серый указывает на то, что провод ни к чему не подключен. Это не большой ведите дела, пока вы строите схему. Но к тому времени, когда вы закончите ни один из ваших проводов не должен быть синим или серым. (Несвязанные ножки операционной ворота все еще будут синими: это нормально.)

Если у вас все же синий или серый провод после того, как вы все обдумаете должен быть подключен, значит что-то идет не так. Это важно что вы подключаете провода в нужных местах. Logisim рисует маленькие точки на компонентах, чтобы указать места подключения проводов.Как и ты продолжайте, вы увидите, как точки меняют цвет с синего на светло- или темно-зеленый.

После подключения всех проводов все вставленные сами будут светло или темно-зелеными.
