Металлическая труба для электропроводки в деревянном доме. гофрированная из нержавеющей стали (отожженная)

Почему используем металлическую трубу?

​

Инженер учитывает 3 варианта развития событий:

​

1. Идеальная — свет горит, розетки работают.

2. Аварийная штатная — неисправный прибор — например — утюг короткое замыкание — автомат отработал.

3. Аварийная не штатная — представляем: тот же, злосчастный утюг. Короткое замыкание, а автомат состарился и…— сломался!

В МАГАЗИН / ЦЕНА

Развитие аварии:

Пробой изоляции кабеля. Короткое замыкание. 1500 градусов. Негорючая изоляция кабеля, пластиковая гофра испаряется—пожар!!!

Нам это не нужно. В отличии от пластика, металл не прожигается замыканием— и защищает дом от неисправной проводки.

Потому — металлическая труба. В этих ситуациях — единственная защита.

ВАЖНО:

1. Монтаж ведется только в отожженной трубе.

2. Если количество складок гофротрубы менее 20 на 10 см. – при монтаже и усадке дома, в месте сгиба происходит залом трубы и закусывание кабеля. Не все производители трубы одинаковы

Зачем металлическая труба и металлические подрозетники? Скрытая проводка в деревянном доме

Как вести проводку в металлической трубе.

Скрытая проводка в деревянном доме

Возникает вопрос  — А чем плох металлорукав? Он же – металл?!



Ответ. Он — для накладного монтажа.

Это не труба, это навитая полоска жести. Локализационной способностью—защищать дом от последствий замыкания—не обладает.

Представим, ведется монтаж в металлорукаве, потянули, витки разошлись, а внутри стены, бруса, бревна проверить этого не можем и безопасность превратилась в профанацию, а металлическая труба всегда целая.

​

Потому металлическая труба.

В МАГАЗИН / ЦЕНА

1

1. Монтаж в бревне

2

2. Монтаж в брусе (а)

3

3. Монтаж в брусе (b)

4

4.

Монтаж в каркасе

Почему в деревянном доме использовать

трубу ПНД и металлорукав

— ОПАСНО!

Характеристики трубы:

Материал — нержавеющая сталь (отожженая)

Внутренний диаметр — 15 мм

Наружный диаметр — 18 мм

Условия поставки:

от 1 бухты (100 / 50 м)

Москва — самовывоз из офиса / доставка курьерской службой

Регионы — транспортной компанией

В МАГАЗИН / ЦЕНА

В МАГАЗИН / ЦЕНА

В МАГАЗИН / ЦЕНА

Прокладка нержавеющей  гофрированной трубы по сгораемому утеплителю (Пеноплэкс) в стяжке пола

Прокладка нержавеющей гофрированной трубы в каркасе

Прокладка нержавеющей гофрированной трубы по лагам пола

Прокладка нержавеющей гофрированной трубы сквозь лаги

Электропроводка в деревянном доме

Главная

Обзоры и советы

Статьи

Электропроводка в деревянном доме

Электропроводка в деревянном доме имеет свои характерные особенности. Это обусловлено, в первую очередь тем, что дом, изготовленный из дерева, характеризуется повышенным уровнем пожароопасности. В данной статье рассмотрим основные требования, которых следует придерживаться при необходимости монтажа электропроводки в деревянном доме.

Электропроводка в деревянном доме проводится, как правило, медным кабелем (проводом). Ввод в дом должен проводиться кабелем сечением не менее 16 кв. мм. При этом кабель должен заводиться в дом через металлическую втулку (трубу).

Проводка в деревянном доме может быть проложена, как открытым способом, так и скрытым.

Прокладка проводки в металлических трубах

При скрытом способе прокладки линий электропроводки в деревянном доме кабель (провод) должен прокладывать в металлических трубах. Это необходимо, прежде всего, для предотвращения механических повреждений кабеля, что может впоследствии привести к пожару. В соответствии с ПУЭ запрещено прокладывать линии скрытой проводки в металлорукавах или гофрированной трубе. Проводка выполненная в металлических трубах Все трубы, проложенные в деревянных стенах, должны быть соединены между собой электрически и присоединены к защитному заземлению. Все отверстия в трубах должны быть закрыты. Это необходимо для того, чтобы избежать распространения горения при возгорании кабеля внутри трубы. Электропроводка открытого типа может быть выполнена несколькими способами. Если кабель имеет оболочку, не распространяющую горение, например, кабель типа NYM или ВВГнг, то его можно прокладывать непосредственно на стене или потолке открытым способом. В противном случае кабель должен прокладываться в коробах или трубах, в том числе гофрированных. В местах перехода кабеля через стену должна быть вставлена металлическая труба. Это необходимо для предотвращения повреждения провода при возможном проседании стены. Можно также проложить проводку на изоляторах. Для этого на стене монтируют изоляторы, а затем на них кабель (провод). При этом расстояние между кабелем и стеной должно быть не менее одного сантиметра.

Прокладка электропроводки в коробах

Преимущество отдается прокладки электропроводки в коробах. Современный ассортимент коробов предлагает продукцию, выполненную под дерево, которая идеально вписывается в дизайн комнат деревянного дома. При этом сохраняется существенное преимущество электропроводки открытого типа – легкость проведения ревизии или ремонта. Прокладка электропроводки в коробах

Прокладка электропроводки в плинтусах

Существует еще один способ прокладки электропроводки – в плинтусах. Для этой цели используют плинтус, в котором предусмотрен специальный кабельный канал. Данный способ не актуален в тех случаях, когда необходимо проложить достаточно большой пучок кабелей, например, от главного распределительного щитка квартиры. Плинтус для прокладки электропроводки Что касается аппаратов защиты линий электропроводки деревянного дома, то помимо автоматических выключателей, следует устанавливать устройства защитного отключения или же комбинированные аппараты – дифференциальные автоматы. Деревянный дом, как и упоминалось ранее, пожароопасное сооружение, поэтому применение такого защитного аппарата, как УЗО необходимо в любом случае.

6 советов по монтажу электропроводки в деревянном доме

Содержание статьи

В наше время деревянные дома – это норма. Все хотят жить в экологически чистом доме, но в то же время современные люди не хотят отказываться от удобств современности. Речь идет об освещении, использовании бытовой техники, компьютеров и т. д. Все это станет возможным только в том случае, если внутри дома будут проложены электрические провода, установлены выключатели и розетки, распределительные щиты. Когда речь идет о деревянном доме, который легко воспламеняется и горит, к электропроводке выдвигаются особые требования, соблюдение которых является залогом безопасности для всех жильцов. Разберемся, как правильно установить электропроводку в деревянном доме и что при этом нужно учесть. Материал поможет оценить свои силы и определить, можно ли выполнить всю работу самостоятельно или придется вызывать помощь профессионалов.

№ 1. Требования к электропроводке в деревянном доме

Древесина относится к тем материалам, которые легко воспламеняются и хорошо горят. Деревянный дом может легко загореться от обычного короткого замыкания в электрической цепи, поэтому процесс монтажа электропроводки заключается в том, чтобы свести к минимуму вероятность возникновения короткого замыкания, а в случае его возникновения – минимизировать последствия. Для электропроводки в деревянном доме выдвигаются такие требования :

• использовать только медные жилы с огнеупорной оболочкой;
• изолировать проводники из негорючего материала;
• выполнить правильный расчет сечения электрического кабеля, чтобы токовая нагрузка не превышала его возможности;
• лучше использовать проводку открытого типа;
• скрытая проводка должна быть в металлической трубе — использовать металлорукав и даже гофру из ПВХ с эффектом самозатухания не рекомендуется;
• в щитке должно быть УЗО и автоматический выключатель;
• лучше использовать качественные материалы проверенных производителей, так как экономия, связанная с покупкой дешевой китайской продукции, может обернуться большими проблемами.

№2. Скрытая электропроводка в деревянном доме

Электропроводка в деревянном доме может быть выполнена двумя способами:

• скрытая;
• открыть.

Скрытая проводка в деревянном доме сложнее и имеет много рисков. Такую работу лучше доверять специалистам. Внутренняя проводка обустраивается, когда деревянные стены дома обшиты сверху отделочным материалом, например, вагонкой или гипсокартоном. В этом случае провода располагают между основной стеной и облицовочным слоем. Естественно, нельзя оставлять провода незащищенными — их должно быть спрятаться в металлической трубе. Многие мастера допускают ошибку и используют для этих целей пластиковые рукава, гофру ПВХ или металлорукав. Этого нельзя делать по нескольким причинам:

• нет гарантии, что изоляция кабеля не будет нарушена и не будет короткого замыкания, а стенки коробов и труб не выдержат такой нагрузки. Результат — пожар. Нарушение изоляции может быть не только из-за ошибок при монтаже, но и в результате производственного брака, неправильного хранения и транспортировки. Большинство средств измерений не фиксируют микротрещины в изоляции, и со временем при воздействии постоянных нагрузок изоляция все больше ослабевает и более;
• пластиковая гофра и короб — слабый барьер для грызунов, которые легко могут его повредить, оголив провода;
• пустоты подготовлены для монтажа скрытой проводки в деревянных стенах, и со временем в них имеет свойство скапливаться древесная пыль, для воспламенения которой достаточно небольшой искры. Локализация такого очага возгорания проблематична.

Именно поэтому скрытую электропроводку в деревянном доме необходимо монтировать с помощью металлических труб . Могут обеспечить надежную защиту от коротких замыканий, но номер условия:

• внутри и снаружи такие трубы должны иметь антикоррозийный слой;
• трубы лучше монтировать под небольшим уклоном, чтобы конденсат мог свободно стекать; трубы
• должны быть подключены к контуру заземления;
• острые кромки, образующиеся при резке труб, могут повредить проволоку, на них должны быть надеты пластмассовые втулки;
• соединение труб должно быть герметичным;
• в стенах нужно вырезать каналы.

Лучший вариант — медные трубы, но это будет стоить дорого.

Безопасность не нарушает вариант с с использованием гипса , хотя, на первый взгляд, он кажется не совсем подходящим. Для обеспечения надлежащей защиты кабель должен быть окружен со всех сторон слоем штукатурки толщиной не менее 10 мм, но для возможности замены кабеля он должен быть помещен в металлорукав. На деле получается, что заменить кабель очень сложно, а штукатурка со временем под воздействием «дыхания» дерева начинает трескаться.

№3. Открытая электропроводка в деревянном доме

Прокладка электрических проводов внутри деревянных стен не только очень опасна, но и технически сложна. При открытом способе владелец может устранить проблему в любой момент, так как доступ к проводам всегда открыт, поэтому такой вариант установки стал более популярным. Из недостатков называют только неэстетичность из-за видимости проводов, но сегодня с этим минусом можно справиться.

Для открытой проводки в деревянных домах использовать:

• кабельные каналы или электрические коробки . Это самый удобный и популярный способ. Такие швеллеры сравнительно легко монтируются на деревянную поверхность, а при правильном выборе цвета они будут минимально заметны. Производители выпускают ящики с окраской и рисунком под разные породы дерева. С точки зрения эстетики, стоимости и удобства доступа к проводам это оптимальный вариант, но правильно рассчитать количество необходимых элементов, поворотов, уголков и штекеров не всегда просто;
• Электрический плинтус — Самый современный вариант, позволяющий добиться максимально эстетичного результата. В нем предусмотрены зажимы;
• изоляционные ролики . Это небольшие керамические элементы, которые крепятся на поверхность и удерживают проводку. Все провода будут видны, поэтому с точки зрения эстетики вариант не самый лучший, но позволяет создать интерьер в стиле ретро. Подобный способ монтажа обычно используется в домах, построенных из оцилиндрованного бревна;
• специальные скобы . Это самый дешевый и простой вариант, но выглядит не очень;
• металлорукав Применяется для открытой проводки только в нежилых помещениях, так как помещение становится похожим на производственное. Гофра, как ни старайся, идеально не ляжет, будет провисать, к тому же собирает пыль.

Номер 4. Создание схемы электропроводки

Монтаж электропроводки в деревянном доме начинается с создания схемы, которая согласовывается с Госэнергонадзором. На надо указать места, где будут располагаться все розетки, выключатели, а также щиток и счетчик . На схеме также показано будущее расположение кабеля с указанием расстояния от пола, потолка, оконных и дверных проемов. За основу лучше взять план дома, где указаны точные параметры всех комнат.

Чтобы правильно составить схему, придерживайтесь следующих правил:

• заранее нужно продумать расположение крупной бытовой техники, а также схему освещения. Это избавит от проблем с удлинителями в будущем;
• определить максимальную мощность устройств;
• образуют группы соединений. Правила диктуют, чтобы в каждой комнате было две ветки электропроводки: одна для розеток, вторая для освещения. Каждый мощный прибор (стиральная машина, бойлер и т.д.) — для них необходимо прокладывать отдельный кабель. Домашнее освещение — это еще одна группа, но ее часто подключают к отдельному автомату, чтобы иметь возможность включать свет, когда никого нет дома. Для каждой группы считается максимальная нагрузка;
• Розетки могут располагаться на любой высоте. Главное, чтобы ими было удобно пользоваться, поэтому подумайте о типе и количестве электроприборов; Автоматические выключатели
• , как правило, располагают на высоте 80 или 150 см. Желательно, чтобы все были не на одной высоте;
• распределительный щит крепится на высоте 150 см так, чтобы до него не доставали маленькие дети;
• проводка может идти только вертикально и горизонтально, поворачиваться под прямым углом.

Когда схема согласована, и необходимая мощность выделена, можно двигаться дальше.

№ 5. Прокладка кабеля в дом

Провести силовой кабель в дом можно двумя способами:

• под землей;
• воздух.

Подземная установка — Это более надежная и современная технология, но и более сложная в реализации. Его использование оправдано при строительстве нового дома. Под землей кабель испытывает гораздо меньшие нагрузки, чем тот, что висит в воздухе, и служит дольше: его не порвет ни ветер, ни упавшее на него дерево. Кроме того, дом, вокруг которого не висят провода, выглядит гораздо лучше. Установка сложная, долгая и дорогая. Потребуется выкопать траншею глубиной не менее 80 см, вход в дом осуществляется путем установки металлических гильз из толстостенных труб. Использован силовой медный провод.

Воздушная установка будет дешевле и быстрее, но будьте готовы в случае непогоды остаться без электричества. Проведение таких работ возможно, если расстояние до объекта не более 25 м – иначе придется ставить дополнительную опору, а это деньги. Для присоединения использовать самонесущий изолированный провод с оболочкой из сшитого полиэтилена, сечение и количество жил которого зависит от мощности присоединения.

Внутри дома алюминиевая проводка не заводится — используется только медь, поэтому от точки подключения до вводного распределительного щита используется кабель ВВГнг. Для соединения используются герметичные хомуты, а кабель ВВГнг по правилам должен быть заключен в металлический рукав из толстостенной трубы. В этом же рукаве кабель ведет к распределительному щиту, если последний не выведен на улицу или не расположен на вводе в дом.

Щит устанавливается в безопасном месте, гарантируя свободный доступ к нему. В щите монтируются автоматические выключатели и УЗО.

№ 6. Прокладка кабелей по помещениям

Сечение кабелей проводки зависит от того, на какую нагрузку они будут возложены. Это предмет серьезных расчетов, но можно и воспользоваться таблицами, в которых уже рассчитано сечение проводов в зависимости от силы тока, мощности и напряжения.

Открытая проводка в кабельных каналах

Перед началом работ лучше всего разметить будущие места для розеток и выключателей . Для безопасности и эстетики в деревянном доме лучше всего монтировать открытую проводку в кабель-каналах. Изготовлены из самозатухающего пластика, представляют собой коробку с защелкой, размер и цвет могут отличаться. Процесс разводки в этом случае следующий:

• выбрать кабель-канал, соответствующий количеству проводов и их сечению;
• снимите крышку и прикрепите канальную коробку к поверхности шурупами;
• в местах соединения кабелей ставят распределительные коробки;
• основания розеток и выключателей (используются только те, которые предназначены для наружной проводки) монтируются на отведенных местах;
• кабель прокладывается в канале, закрывается крышкой;
• концы кабеля будут соединены в распределительных коробках. Подключите кабель к розеткам, выключателям и автоматическим выключателям.

Внутренняя проводка в металлической трубе

Если вы решили монтировать скрытую проводку в деревянном доме, то порядок действий будет следующим:

• подготовка ворот и установка открытых распределительных коробок, они должны быть в свободном доступе даже после обшивки стен;
• проход через стены сделать с помощью металлических труб, которые называются втулками. Сначала в стене подготавливается отверстие необходимого диаметра, затем ставится втулка, по краям она должна иметь пластиковую втулку. Под розетки и выключатели помещаются специальные металлические втулки;
• диаметр трубы выбирают таким, чтобы после намотки всех кабелей в ней оставалось 60% свободного места. Предпочтение отдается медным трубам, которые хорошо гнутся и легко режутся. После обрезки концы труб хорошо шлифуют или снабжают пластиковыми ободками. К деревянной поверхности трубы крепятся хомутами, к металлическим втулкам — за счет расширения трубы внутри втулки;
• протяните кабель через трубу и проверьте изоляцию;
• соединение кабелей в распределительных коробках и подключение к розеткам, выключателям.

Соединение проводов

В распределительных коробках провода могут быть подключены одним из следующих способов:

• соединение . Это специальные изолирующие колпачки, которые позволяют соединить между собой два предварительно зачищенных 2-3 см и скрученных провода. Шапки очень легко надеваются и стоят недорого;
• виляющий не менее простой, но более надежный. Выбирается вагон с соответствующим количеством отверстий для проводов, в них вставляются кабели до щелчка;
• опрессовка гильзами — Один из самых современных способов, но потребуется специальное оборудование;
• дедовский способ скрутки с последующей изоляцией изолентой в деревянном доме лучше не применять.

Осталось только установить розетки и выключатели. Для деревянного дома лучше всего подойдет арматура, изготовленная под дерево, но это не обязательно. Далее следуют работы по подключению всех групп проводов к щитку, установка счетчика, УЗО и автоматики.

Также нужно заземление . Для этого возле дома выкапывают яму в форме равностороннего треугольника со стороной 1 м. Глубина не менее 30 см. В вершины треугольника вбивается металлический уголок или штырь длиной 3 м, они соединяются друг с другом уголком длиной 1 м при помощи сварки. В одном из углов делается отверстие и в нем с помощью болта и гайки крепится заземляющий проводник, который выводится на распределительный щит и подключается к заземляющей шине, заземляющие провода кабелей также подключаются к это.

После завершения всех монтажных работ вызываются специалисты электролаборатории, которые проводят все необходимые испытания и выдают протокол, подтверждающий правильность выполнения электропроводки и ее безопасность. Схему электропроводки рекомендуется приклеить на внутреннюю поверхность откидной двери – так будет намного удобнее ориентироваться в случае аварии.

Выполнять все монтажные работы в деревянном доме необходимо только при наличии соответствующих знаний и опыта. При малейших сомнениях лучше вызывать специалистов – от качества и правильности выполнения всех этапов работ зависит безопасность дома и его жильцов.

Теги:Электричество

Как провести электропроводку в деревянном доме

Монтаж электропроводки является важной частью электрификации любого современного здания. От того, насколько качественно она будет правильно спроектирована и изготовлена, зависит электрическая и пожарная безопасность здания. Монтаж электропроводки в деревянном доме необходимо проводить с учетом ряда требований и правил пожарной безопасности. Все они будут рассмотрены ниже.

Безопасный монтаж электропроводки в деревянном доме

Монтаж электропроводки в деревянном доме производится по специальным правилам, которые разработаны с учетом того, что дома из дерева должны быть более надежно защищены от огня, так как они более подвержены этому бедствию. Отсюда следует, что открытая проводка в деревянном доме – лучший вариант для монтажа. Сами провода должны состоять только из меди (алюминий категорически запрещен), а проводка должна быть «упакована» в металлические трубки, которые крепятся вдоль стен.

Правильный монтаж электрики в деревянном доме предполагает использование кабелей (например, NYM) только с негорючей изоляцией. Если изоляция горючая, кабели следует также прокладывать в гофротрубе – в специальных каналах в стене или в плинтусе. Если в доме используется скрытая проводка (то есть кабели будут пролегать снаружи стен), то расстояние между ней и стеной должно быть не менее одного сантиметра.

Если монтаж электропроводки в деревянном доме производится за стеной, очень важно перекрыть доступ к проводке грызунов. Для этого кабели должны быть размещены в металлических трубах.

Монтаж электропроводки в деревянном доме: пример

Рассмотрим типовой пример монтажа скрытой электропроводки. Если провода размещены в цоколе или каком-либо другом облицовочном элементе, все кабели обязательно заключены в металлические трубы.

Далее необходимо запланировать выходы розеток с электричеством и выключателями. Нужно знать их точное количество, потому что переносить всю проводку заново — очень тяжелая работа. Все провода должны быть заземлены. Выполнение заземления – обязательный процесс, это поможет избежать поражения электрическим током при пробое оболочки одного из кабелей.

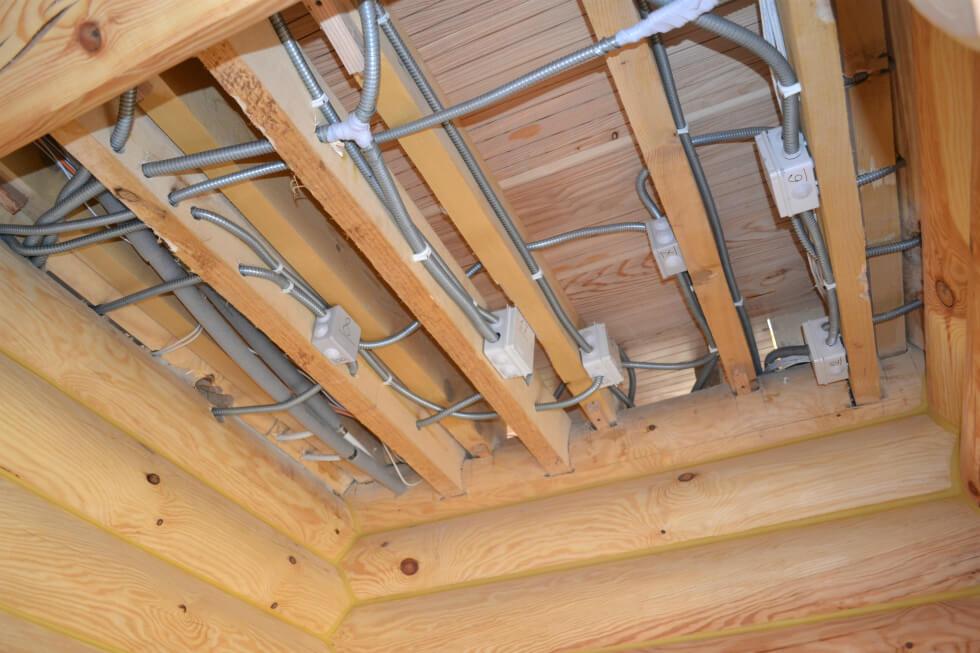

Монтаж электропроводки в деревянном доме обычно производят путем прокладки кабелей в трубах из нержавеющей стали или в негорючих гофрорукавах. Для этих целей отлично подходят и простые трубы из поливинилхлорида. При использовании стальных труб последние необходимо красить.

При прокладке гофрированных или металлических труб не желательно монтировать их в строго горизонтальном положении. Размещать лучше под небольшим углом: так на проводке не будет скапливаться конденсат (если он появится).
