Котел отопления своими руками — чертежи

Котел отопления своими руками — чертежи

Котел отопления своими руками — чертежи

Если вы хотите сварить и смонтировать котел отопления своими руками, чертежи и схемы в этом разделе вам помогут. Можно без особых затрат на материалы и оборудование собрать три типа котлов – электрические, дровяные и жидкотопливные.
Из всех твердотопливных котлов, угольные и пеллетные потребуют от вас больших финансовых, временных и материальных затрат. А уж если вы решите сделать их автоматическими, то затраты ваши утроятся.
Что касается самых простых вариантов, то ниже приводятся чертежи как раз упомянутой тройки – схемы для сборки электрических, дровяных и жидкотопливных котлов.
Итак, вариант № 1. Собираем электрический котел отопления своими руками. Чертежи в этом случае нам нужны всего лишь в двух проекциях. Потому что самый правильный способ сделать электрокотел – это использовать толстостенную трубу.

Заварив заглушкой один конец и приварив фланец к другому концу трубы, получим готовую колбу для электрокотла.
Останется только закупить ТЭНы для электрокотла, датчик температуры и контактор. И фактически котел готов. Далее можно уже мудрить с управляющими реле и платой, которая будет управлять работой котла по сигналам от датчиков.

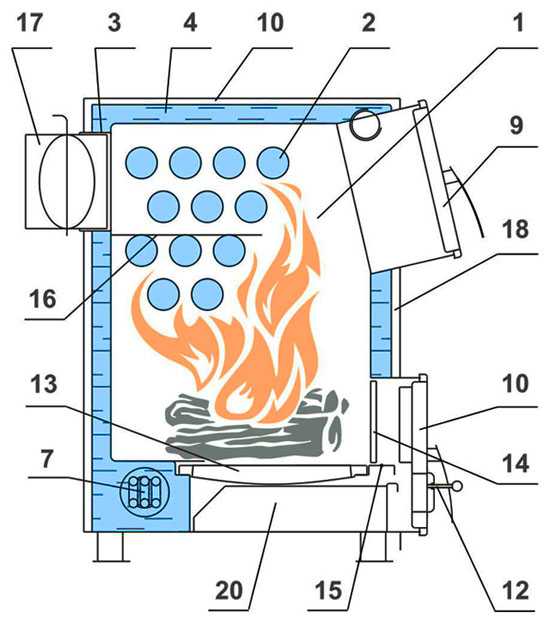

Вариант № 2. Дровяной котел отопления своими руками. Чертежи здесь понадобятся в трех проекциях. Хотя для мастера с руками сгодится и обычная схема с размерами. Ведь варить мы будем самый простой «огненный ящик» с водяной рубашкой. Кроить детали котла можно любым способом – болгаркой, сваркой, гильотинной или лазерной резкой. Далее все зависит от вашего умения варить. И внешняя и внутренняя части водяной рубашки должны быть герметичны.
Вариант № 3. Монтируем жидкотопливный котел отопления своими руками. Чертежи можно использовать для любого вида – от котлов на отработке до теплогенераторов на керосине или легкой нефти. Как говорится, сгодится любое печное жидкое топливо.
Детальные чертежи котла на отработанном масле смотрите у нас на сайте в разделе «Чертежи и схемы» или по метке «Своими руками».
Естественно, стоит выбирать тот вид топлива, который вам достается по наименьшей цене. Нет никакого смысла самому варить электрокотел, а потом покупать электроэнергию по 3 рубля за 1кВт.

Читайте также

Заказать сейчас

Получите бесплатную консультацию по отоплению

Котлы Acv

Котлы ACV – экономность, компактность и высокий КПД

от 37 017 руб

Котлы Ariston

Котлы Ariston — обеспечивают комфортный температурный режим благодаря инновационным технологиям

от 31 800 руб

Котлы Bosch

Качественные немецкие котлы отопления Bosch по доступной цене

от 36 969 руб

Котлы Zota

Котлы Zota — хорошо зарекомендовали себя своей надежностью в сочетании с разумной ценой

от 18 920 руб

Котлы Лемакс

Лемакс – это система, которая постоянно расширяется и совершенствуется

от 17 500 руб

Котлы Monlan (Oasis)

Котлы Monlan (Oasis) – это достойное решение для отопления квартир и домов

от 26 597 руб

Котлы Пирамида

Котлы Пирамида — это качественная продукция, которая удовлетрворяет всем современным требованиям

от 15 396 руб

Котлы Vaillant

Котлы Vaillant – отопительное оборудование, отличающееся компактными размерами и бюджетной стоимостью

от 46 677 руб

Кладка печей

Проводим работы по кладке и ремонту печей.

Цены по запросу

Утепление дома

Проводим работы по утеплению дома снаружи и внутри.

Цены по запросу

Заказать сейчас

Получите бесплатную консультацию по отоплению

Котел отопления своими руками: описание и чертежи

Содержание статьи

• Пиролизные котлы длительного горения
• Как изготовить паровой котёл своими руками
• Заключение

Проектируя систему отопления для частного дома, многие владельцы для того, чтобы сократить расходы на покупку оборудования, предпочитают самодельные котлы отопления заводским. Действительно, заводские агрегаты стоят достаточно дорого, а сделать котёл на дровах своими руками вполне по силам, если у вас имеются грамотные чертежи и есть навыки обращения с инструментами для механической обработки материалов, а также со сварочным аппаратом.

Схема работы водогрейных котлов, как правило, универсальна – тепловая энергия, которая выделяется при сгорании топлива, передаётся на теплообменник, откуда идёт на отопительные приборы для обогрева дома. Конструкция агрегатов может быть самой разной, как используемое топливо и материалы для изготовления.

Пиролизные котлы длительного горения

Схема работы пиролизного устройства длительного горения основана на процессе пиролиза (сухой перегонки). В процессе тления дров выделяется древесный газ, который сгорает при очень высокой температуре. При этом выделяется большое количество тепла – оно идёт на обогрев водяного теплообменника, откуда поступает через магистраль в отопительные приборы для обогрева дома.

Твердотопливные пиролизные котлы – достаточно дорогое удовольствие, поэтому многие владельцы для своего дома предпочитают изготовить самодельный котёл отопления.

Конструкция такого агрегата довольно проста. Твердотопливные пиролизные котлы состоят из следующих элементов:

• Камера загрузки дров.
• Колосник.
• Камера сгорания летучих газов.
• Дымосос – средство обеспечения принудительной тяги.
• Теплообменник водяного типа.

Дрова помещают в загрузочную камеру, поджигают и закрывают заслонку. В герметичном пространстве при тлении дров образуются азот, углерод и водород. Они поступают в специальный отсек, где сгорают – при этом выделяется большое количество теплоты. Она используется для нагревания водяного контура, откуда вместе с нагретым теплоносителем идёт на отопление дома.

Время сгорания топлива у такого водогрейного устройства составляет около 12 часов – это достаточно удобно, поскольку нет необходимости часто к нему наведываться для загрузки новой порции дров. По этой причине твердотопливные котлы пиролизного действия очень высоко ценятся среди владельцев домов частного сектора.

Чертёж на схеме наглядно демонстрирует все особенности конструкции водогрейных котлов пиролизного действия.

Для того, чтобы самостоятельно изготовить подобный аппарат, понадобятся болгарка, сварочный аппарат и следующие расходные материалы:

• Лист металла толщиной в 4 мм.
• Металлическая труба диаметром в 300 мм с толщиной стенки 3 мм.
• Металлические трубы, диаметр которых составляет 60 мм.
• Металлические трубы, диаметр которых составляет 100 мм.

Пошагово алгоритм изготовления выглядит следующим образом:

• Отрезаем участок длиной 1 м из трубы диаметром 300 мм.
• Далее необходимо приделать дно из листового металла – для этого нужно вырезать участок необходимого размера и сварить с трубой. Подставки можно сварить из швеллера.
• Далее делаем средство для забора воздуха. Вырезаем из листового металла круг диаметром 28 см. В середине сверлим отверстие размером 20 мм.
• Размещаем с одной стороны вентилятор – лопасти должны быть 5 см по ширине.
• Далее ставим трубку, диаметр которой 60 мм и длина более 1 м. С верхней стороны крепим люк для того, чтобы была возможность регулировки воздушного потока.
• В нижней части котла необходимо отверстие для топлива. Далее нужно сварить и прикрепить люк для герметичного закрывания.
• Сверху размещаем дымоход. Он ставится вертикально на расстоянии 40 см, после чего его пропускают через теплообменник.

Твердотопливные пиролизные устройства водогрейного типа очень эффективно обеспечивают отопление частного дома. Их самостоятельное изготовление помогает сэкономить очень существенную сумму денег.

Как изготовить паровой котёл своими руками

Схема действия паровых систем отопления построена на использовании тепловой энергии горячего пара. При сгорании топлива образуется определённое количество теплоты, которое поступает на водогрейный участок системы.

Там вода превращается в пар, который под высоким давлением поступает с водогрейного участка в магистраль отопления.

Такие аппараты могут быть одноконтурными и двухконтурными. Одноконтурный аппарат используется только для отопления. Двухконтурный обеспечивает ещё и наличие горячего водяного снабжения.

Паровая система отопления состоит из следующих элементов:

• Водогрейного парового устройства.
• Стояков.
• Магистрали.
• Радиаторов отопления.

Чертёж на рисунке наглядно демонстрирует все нюансы конструкции парового котла.

Читайте также: Газовый самодельный котел отопления.

Сварить такой агрегат своими руками можно, если иметь некоторые навыки в обращении со сварочным аппаратом и инструментами для механической обработки материалов. Самой важной частью системы является барабан. К нему подсоединяем трубы водяного контура и приборы для контроля и измерений.

В верхнюю часть агрегата при помощи насоса нагнетается вода. Вниз направлены трубы, по которым вода поступает в коллекторы и подъёмный трубопровод. Он проходит в зоне сгорания топлива и там происходит нагревание воды. По сути здесь задействован принцип сообщающихся сосудов.

Для начала необходимо хорошо продумать систему и изучить все её элементы. Потом необходимо закупить все необходимые расходные материалы и инструменты:

• Трубы из нержавейки диаметром 10-12 см.
• Стальной лист из нержавейки толщиной в 1 мм.
• Трубы диаметром 10 мм и 30 мм.
• Предохранительный клапан.
• Асбест.
• Инструменты для механической обработки.
• Сварочный аппарат.
• Приборы для контроля и измерений.

Далее изготовление агрегата выглядит следующим образом:

• Делаем корпус из трубы длиной 11 см с толщиной стенки 2,5 мм.
• Делаем 12 дымогарных труб длиной 10 см.
• Делаем жаровую трубку 11 см.
• Из листа нержавейки изготавливаем перегородки. В них проделываем отверстия для дымогарных трубок – их крепим к основанию при помощи сварки.
• Привариваем к корпусу предохранительный клапан и коллектор.
• Теплоизоляцию выполняем при помощи асбеста.
• Оснащаем агрегат приборами контроля и регулировки.

Заключение

Как показывает практика, изготовление котлов для систем отопления частных домов достаточно распространено. При правильном выполнении всех теплотехнических расчётов, при наличии грамотно составленного чертежа и схемы разводки магистрали такие аппараты достаточно эффективно справляются со своей задачей и позволяют сэкономить значительную сумму денег, поскольку подобные устройства заводского изготовления стоят достаточно дорого.

Изготовление отопительных аппаратов своими силами – задача скрупулёзная, сложная и трудоёмкая. Для того, чтобы с ней справиться, нужно уметь пользоваться сварочным аппаратом и иметь навыки владения инструментами для механической обработки материалов. Если же вы таких навыков не имеете, такой случай будет неплохим поводом научиться – и вы своими руками сумеете обеспечить своё жильё теплом и комфортом.

Читайте также

• Котел отопления своими руками
• Пиролизные котлы длительного горения
• Пиролизные твердотопливные котлы
• Дровяной котел своими руками

Отопительный котел своими руками – чертежи

• Основные виды отопительных котлов
• Что определяет дизайн?
• Особенности конструкции твердотопливных котлов
• Конструктивные особенности пиролизных котлов
• Конструктивные особенности пеллетных котлов
• Изготовление электрокотла
• Альтернативы DIY
• Стоковая видеозапись

Помимо покупки отопительного оборудования, представленного на рынке отечественными или зарубежными производителями, всегда есть возможность изготовить отопительный котел своими руками, чертежи которого можно свободно найти в сети. При этом вы сможете сэкономить на целом списке опций, без которых ваша система отопления вполне может обойтись. Все, что нужно, это знание устройства и принципа работы выбранного типа котла, материалов, инструментов и практических навыков работы с ними.

к оглавлению ↑

Основные типы отопительных котлов

При желании можно изготовить практически любой тип отопительного котла. Тут главное правильно выбрать, а для этого нужно знать основные преимущества и недостатки самых распространенных видов отопительного оборудования. Итак, котлы отопления бывают:

• Газ. Самостоятельно заниматься изготовлением данного типа котлов крайне нежелательно – к газовому оборудованию предъявляются такие технические требования, которые вы вряд ли сможете выполнить в кустарных условиях.
• Электр. Относительно высокая популярность котлов этой категории объясняется простотой конструкции и относительно низкими требованиями к безопасности при эксплуатации и монтаже.

Важно! Основным недостатком электрокотлов является высокая цена на электроэнергию. Вследствие этого такое оборудование обычно используют для обеспечения периодического обогрева, например, гаража или дачи.

• Мазут. Конструкция таких котлов не очень сложна. Однако тонкости и стоимость форсунок, подающих топливо в камеру сгорания, заставят хорошенько подумать любого, прежде чем приступать к изготовлению отопительного прибора, работающего на дизеле или мазуте.
• Твердое топливо. Представители этого вида отопительного оборудования оптимально подходят как для частных домов, так и для различных объектов промышленного или коммерческого сектора. Универсальность в применении и высокий КПД обеспечивают таким котлам высочайший спрос на рынке.

Важно! По принципу действия твердотопливные котлы делятся на пиролизные, дровяные, пеллетные и длительного горения. Котлы длительного горения наиболее популярны для самостоятельного изготовления, тогда как пеллетные и пиролизные котлы используются гораздо реже из-за дороговизны отдельных элементов.

к оглавлению ↑

Что определяет дизайн?

На то, какой именно будет конструкция котла отопления, могут повлиять некоторые условия:

• Вид топлива.
• Наличие и стоимость материалов.
• Способ циркуляции теплоносителя.

Материалы для сборки:

• Наибольшую прочность демонстрирует нержавеющая жаропрочная сталь. Однако именно он имеет наибольшую стоимость, а его обработка – довольно сложная задача, с которой не справиться без специального оборудования. То же самое можно сказать и о чугуне, который, однако, значительно дешевле нержавеющей стали.

Важно! Традиционно для изготовления котлов отопления используется листовая сталь толщиной от 4 мм – такой вариант относительно прост в обработке и, главное, прочен и достаточно надежен.

• Для обеспечения естественной циркуляции теплоносителя требуется использовать отопительные контуры и крупногабаритную соединительную арматуру, а накопительный бак размещать на высоте. Когда такой возможности нет, придется использовать циркуляционный насос – он даст возможность уменьшить диаметр труб. Однако насосная система котла отопления энергозависима, что следует учитывать при выборе конструкции устройства, а также его функциональных возможностей.

Важно! Форсунки, которыми будет комплектоваться ваш котел, должны иметь диаметр не менее 32 мм – для изготовления можно использовать толстостенную стальную трубу. Отопительный контур необходимо выполнить из оцинкованной стали, не забывая о герметизации резьбовых соединений.

к оглавлению ↑

Особенности конструкции твердотопливных котлов

Самый дешевый вариант для того, чтобы сделать котел отопления своими руками – это котел на дровах. Конструктивно такое устройство представляет собой две емкости, которые ставятся одна на другую. Внутренний выполняет роль топки, а внешний – нагревательного бака.

Важно! Конструкция дровяного котла достаточно проста, и работать он может не только на дровах, но и на некоторых других видах твердого топлива.

В конструкцию дровяного котла входят:

• Топка стальная (с дверцей).
• Сетки печи.
• Зольник (с дверью).
• Дымоход.
• Сборщик сажи.
• Впускной и выпускной патрубки.
• Задвижка.
• Чугунная крышка.
• Ноги.

Важно! Главный недостаток деревянного котла – низкий КПД, то есть слишком большой расход топлива или постоянная нехватка тепла в доме.

к оглавлению ↑

Конструктивные особенности пиролизных котлов

Пиролизные котлы дороже в производстве, имеют две камеры сгорания — для пиролизного газа и для топлива, а некоторые их элементы сами по себе недешевы. Тем не менее, это оборудование пользуется немалым спросом благодаря своей экономичности – полностью окупается всего за 3-4 сезона.

Классическая пиролизная схема котла включает:

• Камера сгорания с соплом.
• Камера газификации.
• Дымоходная система.
• Система подачи воздуха.
• Водяной теплообменник.
• Загрузочная камера.
• Датчики давления и температуры.
• Система циркуляции охлаждающей жидкости.
• Клапан регулирующий

к оглавлению ↑

Конструктивные особенности пеллетных котлов

Пеллетные котлы были изобретены в конце 20 века. Они работают на прессованных опилках, и их основной принцип действия заключается в передаче тепла от газа, выделяющегося при сгорании последних, который нагревает теплоноситель в теплообменнике.

В конструкцию пеллетного котла входят:

• Корпус.
• Теплообменник с водяным контуром.
• Камера сгорания с вентиляционным окном и дверцей для очистки.
• Теплоизоляционная прокладка.
• Дымосос.
• Автоматизация управления и контроля.

Важно! В котлах пеллетного типа лучше всего использовать теплообменники из чугуна: они имеют более высокую скорость теплопередачи и не подвержены коррозии.

к оглавлению ↑

Изготовление электрокотла

Изготовление котла отопления своими руками – ответственная задача. Основным элементом электронагревательного устройства является термоэлектрический нагреватель (ТЭН), который необходим для преобразования электроэнергии в тепло.

Важно! Корпус такого узла можно сделать из любого материала, а узлы, которые нужны для его работы – датчики, регуляторы, можно приобрести в любом специализированном магазине.

Конструкция электрокотла состоит из следующих элементов:

• Расширительный бак.
• ТЭН.
• Предохранительный клапан.
• Циркуляционный насос.
• Блок фильтрации.

Теплоноситель в системе способен циркулировать как естественным путем, для чего необходимо предусмотреть перепад высот между баком и радиаторами котла, так и принудительно, с помощью насоса. Самый простой вариант электрического котла – установить ТЭН в систему отопления. Если такая конструкция не подходит, то можно сделать электрокотел со съемной насадкой – это позволит быстро добраться до ТЭНа при необходимости замены или ремонта.

Самое оптимальное решение для отопления, например, небольшого коттеджа – это отдельно расположенный небольшой электрический котел. Труба такого агрегата будет иметь диаметр около 220 мм, а длина корпуса составит не более полуметра, что позволяет установить его практически в любом месте (разумеется, с учетом правил техники безопасности).

Важно! Корпус электрокотла должен быть герметичным. Он оборудован отверстием для входа нагретого теплоносителя в систему отопления и патрубком для подачи обратно уже остывшей воды.

к оглавлению ↑

Альтернативы для самостоятельного изготовления

Помимо электрических и твердотопливных котлов, для самостоятельного изготовления подходит и ряд других альтернативных отопительных приборов, например:

1. Индукционные – это трансформаторы, состоящие из первичная и вторичная обмотка. В котле такого типа электроэнергии внешняя обмотка преобразуется в вихретоковую, а создаваемое магнитное поле передается внутренней, передающей энергию теплоносителю.
2. Конденсационные – запасают тепловую энергию конденсата, за счет чего считаются более эффективными, чем твердое топливо и газ. Конденсация пара в теплообменнике происходит при особой конструкции, которая обеспечивает таким котлам преимущество в КПД примерно на 20% по сравнению с традиционным газовым оборудованием.
3. Жидкое топливо — испарить отработку, а затем сжечь ее пары. Полученная таким образом энергия направляется в теплообменник, который нагревает теплоноситель системы отопления. Такое оборудование имеет два существенных недостатка: большое количество выбросов в атмосферу и низкий КПД.
4. Комбинированный — универсальное в применении оборудование. Но для его самостоятельного возведения потребуется сноровка, а также отличное знание принципов работы различных видов отопительного оборудования. Отдельные элементы таких устройств могут быть довольно дорогими, но в целом комбинированные типы котлов могут окупиться всего за 5-6 сезонов.

Важно! При изготовлении отопительного агрегата любого типа необходимо руководствоваться всеми требованиями правил техники безопасности и действующих норм применительно к выбранной вами категории оборудования.

к оглавлению ↑

Видеоматериал

Как видите, чтобы сделать отопительный котел своими руками, нужно учесть множество нюансов. Если вы сомневаетесь в своих силах, то лучше подумать о том, чтобы доверить эту работу специалисту, так как такое оборудование должно быть изготовлено с соблюдением всех норм и правил безопасности.
