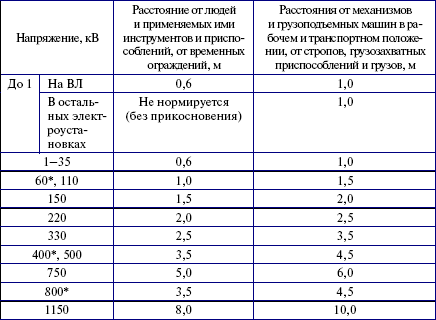

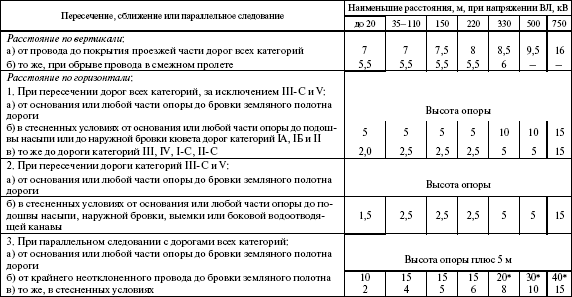

Пуэ расстояние до токоведущих частей: Таблица N 1. Допустимые расстояния до токоведущих частей электроустановок, находящихся под напряжением \ КонсультантПлюс

ПУЭ Раздел 4 стр.4 Таблица 4.2.6. Наименьшее расстояние от открыто установленных электротехнических устройств. До водоохладителей пс….



Рис. 4.2.6. Наименьшие расстояния от неогражденных токоведущих частей

и от нижней кромки фарфора изоляторов до земли



4.2.59. Расстояния от неогражденных токоведущих частей до габаритов машин, механизмов и транспортируемого оборудования должны быть не менее размера Б по табл. 4.2.5 (рис. 4.2.7.).





Рис. 4.2.7. Наименьшие расстояния от токоведущих частей

до транспортируемого оборудования



4.2.60. Расстояния между ближайшими неогражденными токоведущими частями разных цепей должны выбираться из условия безопасного обслуживания одной цепи при неотключенной второй. При расположении неогражденных токоведущих частей разных цепей в разных (параллельных или перпендикулярных) плоскостях расстояния по вертикали должны быть не менее размера В, а по горизонтали — размера Д¹ по табл. 4.2.5 (рис. 4.2.8). При наличии разных напряжений размеры В и Д¹ принимаются по более высокому напряжению.

Размер В определен из условия обслуживания нижней цепи при неотключенной верхней, а размер Д¹ — обслуживания одной цепи при неотключенной другой. Если такое обслуживание не предусматривается, расстояние между токоведущими частями разных цепей в разных плоскостях должно приниматься в соответствии с 4.2.53; при этом должна быть учтена возможность сближения проводов в условиях эксплуатации (под влиянием ветра, гололеда, температуры).





Рис. 4.2.8. Наименьшие расстояния между токоведущими частями разных цепей, расположенными в различных плоскостях с обслуживанием нижней цепи

при неотключенной верхней





Рис. 4.2.9. Наименьшие расстояния по горизонтали между токоведущими частями разных цепей с обслуживанием одной цепи при неотключенной другой



4. 2.61. Расстояния между токоведущими частями и верхней кромкой внешнего забора должны быть не менее размера Д по табл. 4.2.5 (рис. 4.2.10).





Рис. 4.2.10. Наименьшие расстояния от токоведущих частей

до верхней кромки внешнего ограждения



4.2.62. Расстояния от подвижных контактов разъединителей в отключенном положении до заземленных частей должны быть не менее размеров A_ф-з и ; до ошиновки своей фазы, присоединенной ко второму контакту — не менее размера Ж; до ошиновки других присоединений — не менее размера A_ф-ф по табл. 4.2.5 (рис. 4.2.11).





Рис. 4.2.11. Наименьшие расстояния от подвижных контактов разъединителей

в отключенном положении до заземленных и токоведущих частей



4.2.63. Расстояния между токоведущими частями ОРУ и зданиями или сооружениями (ЗРУ, помещение щита управления, трансформаторная башня и др. ) по горизонтали должны быть не менее размера Д, а по вертикали при наибольшем провисании проводов — не менее размера Г по табл. 4.2.5 (рис. 4.2.12).





Рис. 4.2.12. Наименьшие расстояния между токоведущими частями и зданиями

и сооружениями



4.2.64. Прокладка воздушных осветительных линий, воздушных линий связи и цепей сигнализации над и под токоведущими частями ОРУ не допускается.

4.2.65. Расстояния от складов водорода до ОРУ, трансформаторов, синхронных компенсаторов должны быть не менее 50 м; до опор ВЛ — не менее 1,5 высоты опоры; до зданий ПС при количестве хранимых на складе баллонов до 500 шт. — не менее 20 м, свыше 500 шт. — не менее 25 м; до внешней ограды ПС — не менее 5,5 м.

4.2.66. Расстояния от открыто установленных электротехнических устройств до водоохладителей ПС должны быть не менее значений, приведенных в табл. 4.2.6.

Для районов с расчетными температурами наружного воздуха ниже минус 36 °С приведенные в табл. 4.2.6. расстояния должны быть увеличены на 25 %, а с температурами выше минус 20 °С — уменьшены на 25 %. Для реконструируемых объектов приведенные в табл. 4.2.6. расстояния допускается уменьшать, но не более чем на 25 %.



Таблица 4.2.6



Наименьшее расстояние от открыто установленных электротехнических устройств

до водоохладителей ПС



Водоохладитель	Расстояние, м
Брызгальные устройства и открытые градирни	80
Башенные и одновентиляторные градирни	30
Секционные вентиляторные градирни	42



4. 2.67. Расстояния от оборудования РУ и ПС до зданий ЗРУ и других технологических зданий и сооружений, до КБ, СТК, СК определяются только технологическими требованиями и не должны увеличиваться по пожарным условиям.

4.2.68. Противопожарные расстояния от маслонаполненного оборудования с массой масла в единице оборудования 60 кг и более до производственных зданий с категорией помещения В1-В2, Г и Д, а также до жилых и общественных зданий должны быть не менее:

16 м — при степени огнестойкости этих зданий I и II;

20 м — при степени III;

24 м — при степени IV и V.

При установке у стен производственных зданий с категорией помещения Г и Д маслонаполненных трансформаторов с массой масла 60 кг и более, электрически связанных с оборудованием, установленным в этих зданиях, разрешаются расстояния менее указанных. При этом, на расстоянии от них более 10 м и вне пределов участков шириной Б (рис. 4.2.13) специальных требований к стенам, окнам и дверям зданий не предъявляется.

При расстоянии менее 10 м до трансформаторов в пределах участков шириной Б должны выполняться следующие требования:

1) до высоты Д

(до уровня ввода трансформаторов) окна не допускаются;

2) при расстоянии г менее 5 м и степенях огнестойкости зданий IV и V стена здания должна быть выполнена по I степени огнестойкости и возвышаться над кровлей, выполненной из сгораемого материала, не менее чем на 0,7 м;

3) при расстоянии г менее 5 м и степенях огнестойкости зданий I, II, III а также при расстоянии г 5 м и более без ограничения по огнестойкости на высоте от д до д+е допускаются неоткрывающиеся окна с заполнением армированным стеклом или стеклоблоками с рамами из несгораемого материала; выше д+е — окна, открывающиеся внутрь здания, с проемами, снабженными снаружи металлическими сетками с ячейками не более 25´25 мм;

4) при расстоянии г менее 5 м на высоте менее д, а при г 5 м и более на любой высоте допускаются двери из несгораемых или трудносгораемых материалов с пределом огнестойкости не менее 60 мин;

5) вентиляционные приемные отверстия в стене здания при расстоянии

г менее 5 м не допускаются; вытяжные отверстия с выбросом незагрязненного воздуха в указанном пределе допускаются на высоте д;

6) при расстоянии г от 5 до 10 м вентиляционные отверстия в ограждающих конструкциях кабельных помещений со стороны трансформаторов на участке шириной Б не допускаются.

Приведенные на рис. 4.2.13 размеры а-г и А принимаются до наиболее выступающих частей трансформаторов на высоте не более 1,9 м от поверхности земли. При единичной мощности трансформаторов до 1,6 МВ·А расстояния в ³ 1,5 м; е ³ 8 м; более 1,6 MB·А в ³ 2 м; е ³ 10 м. Расстояние б принимается по 4.2.217, расстояние г должно быть не менее 0,8 м.

Требования настоящего пункта распространяются также на КТП наружной установки.





Первый вариант (d < 4 м)









































Второй вариант (d > 4 м)







Обычное окно

Неоткрывающееся окно с армированным стеклом или стеклоблоками

Окно, открывающееся внутрь здания, с металлической сеткой снаружи

Несгораемая дверь



Рис. 4.2.13. Требования к открытой установке маслонаполненных трансформаторов

у зданий с производствами категорий Г и Д



4.2.69. Для предотвращения растекания масла и распространения пожара при повреждениях маслонаполненных силовых трансформаторов (реакторов) с количеством масла более 1 т в единице должны быть выполнены маслоприемники, маслоотводы и маслосборники с соблюдением следующих требований:

1) габариты маслоприемника должны выступать за габариты трансформатора (реактора) не менее чем на 0,6 м при массе масла до 2 т; 1 м при массе от 2 до 10 т; 1,5 м при массе от 10 до 50 т; 2 м при массе более 50 т. При этом габарит маслоприемника может быть принят меньше на 0,5 м со стороны стены или перегородки, располагаемой от трансформатора (реактора) на расстоянии менее 2 м.

2) объем маслоприемника с отводом масла следует рассчитывать на единовременный прием 100 % масла, залитого в трансформатор (реактор).

Объем маслоприемника без отвода масла следует рассчитывать на прием 100 % объема масла, залитого в трансформатор (реактор), и 80 % воды от средств пожаротушения из расчета орошения площадей маслоприемника и боковых поверхностей трансформатора (реактора) с интенсивностью 0,2 л/с·м² в течение 30 мин;

3) устройство маслоприемников и маслоотводов должно исключать переток масла (воды) из одного маслоприемника в другой, растекание масла по кабельным и др. подземным сооружениям, распространение пожара, засорение маслоотвода и забивку его снегом, льдом и т.п.;

4) маслоприемники под трансформаторы (реакторы) с объемом масла до 20 т допускается выполнять без отвода масла. Маслоприемники без отвода масла должны выполняться заглубленной конструкции и закрываться металлической решеткой, поверх которой должен быть насыпан слой чистого гравия или промытого гранитного щебня толщиной не менее 0,25 м, либо непористого щебня другой породы с частицами от 30 до 70 мм. Уровень полного объема масла в маслоприемнике должен быть ниже решетки не менее чем на 50 мм.

Удаление масла и воды из маслоприемника без отвода масла должно предусматриваться передвижными средствами. При этом рекомендуется выполнение простейшего устройства для проверки отсутствия масла (воды) в маслоприемнике;

5) маслоприемники с отводом масла могут выполняться как заглубленными, так и незаглубленными (дно на уровне окружающей планировки). При выполнении заглубленного телеприемника устройство бортовых ограждений не требуется, если при этом обеспечивается объем маслоприемника, указанный в п.

2.

Маслоприемники с отводом масла могут выполняться:

с установкой металлической решетки на маслоприемнике, поверх которой насыпан гравий или щебень толщиной слоя 0,25 м;

без металлической решетки с засыпкой гравия на дно маслоприемника толщиной слоя не менее 0,25 м.

Незаглубленный маслоприемник следует выполнять в виде бортовых ограждений маслонаполненного оборудования. Высота бортовых ограждений должна быть не более 0,5 м над уровнем окружающей планировки.

Дно маслоприемника (заглубленного и незаглубленного) должно иметь уклон не менее 0,005 в сторону приямка и быть засыпано чисто промытым гранитным (либо другой непористой породы) гравием или щебнем фракцией от 30 до 70 мм. Толщина засыпки должна быть не менее 0,25 м.

Верхний уровень гравия (щебня) должен быть не менее чем на 75 мм ниже верхнего края борта (при устройстве маслоприемников с бортовыми ограждениями) или уровня окружающей планировки (при устройстве маслоприемников без бортовых ограждений).

Допускается не производить засыпку дна маслоприемников по всей площади гравием. При этом на системах отвода масла от трансформаторов (реакторов) следует предусматривать установку огнепреградителей;

6) при установке маслонаполненного электрооборудования на железобетонном перекрытии здания (сооружения) устройство маслоотвода является обязательным;

7) маслоотводы должны обеспечивать отвод из маслоприемника масла и воды, применяемой для тушения пожара, автоматическими стационарными устройствами и гидрантами на безопасное в пожарном отношении расстояние от оборудования и сооружений: 50 % масла и полное количество воды должны удаляться не более чем за 0,25 ч. Маслоотводы могут выполняться в виде подземных трубопроводов или открытых кюветов и лотков;

8) маслосборники должны предусматриваться закрытого типа и должны вмещать полный объем масла единичного оборудования (трансформаторов, реакторов), содержащего наибольшее количество масла, а также 80 % общего (с учетом 30-минутного запаса) расхода воды от средств пожаротушения. Маслосборники должны оборудоваться сигнализацией о наличии воды с выводом сигнала на щит управления. Внутренние поверхности маслоприемника, ограждений маслоприемника и маслосборника должны быть защищены маслостойким покрытием.

4.2.70. На ПС с трансформаторами 110 -150 кВ единичной мощностью 63 МВ·А и более и трансформаторами 220 кВ и выше единичной мощностью 40 МВ·А и более, а также на ПС с синхронными компенсаторами для тушения пожара следует предусматривать противопожарный водопровод с питанием от существующей внешней сети или от самостоятельного источника водоснабжения. Допускается вместо противопожарного водопровода предусматривать забор воды из прудов, водохранилищ, рек и других водоемов, расположенных на расстоянии до 200 м от ПС с помощью передвижных средств пожарной техники.

На ПС с трансформаторами 35-150 кВ единичной мощностью менее 63 МВ·А и трансформаторами 220 кВ единичной мощностью менее 40 МВ·А противопожарный водопровод и водоем не предусматривается.

4. 2.71. КРУН и КТП наружной установки должны быть расположены на спланированной площадке на высоте не менее 0,2 м от уровня планировки с выполнением около шкафов площадки для обслуживания. В районах с высотой расчетного снежного покрова 1,0 м и выше и продолжительностью его залегания не менее 1 мес. рекомендуется установка КРУН и КТП наружной установки на высоте не менее 1 м.

Расположение устройства должно обеспечивать удобные выкатывание и транспортировку трансформаторов и выкатной части ячеек.



Биологическая защита от воздействия электрических и магнитных полей



4.2.72. На ПС и в ОРУ 330 кВ и выше в зонах пребывания обслуживающего персонала (пути передвижения обслуживающего персонала, рабочие места) напряженность электрического поля (ЭП) должна быть в пределах допустимых уровней, установленных государственными стандартами.

4.2.73. На ПС и в РУ напряжением 1-20 кВ в зонах пребывания обслуживающего персонала напряженность магнитного поля (МП) должна соответствовать требованиям санитарных правил и норм.

4.2.74. В ОРУ 330 кВ и выше допустимые уровни напряженности ЭП в зонах пребывания обслуживающего персонала должны обеспечиваться, как правило, конструктивно-компоновочными решениями с использованием стационарных и инвентарных экранирующих устройств. Напряженность ЭП в этих зонах следует определять по результатам измерений в ОРУ с идентичными конструктивно-компоновочными решениями или расчетным путем.

4.2.75. На ПС и в ОРУ напряжением 330 кВ и выше в целях снижения воздействия ЭП на персонал необходимо:

применять металлоконструкции ОРУ из оцинкованных, алюминированных или алюминиевых элементов;

лестницы для подъема на траверсы металлических порталов располагать, как правило, внутри их стоек (лестницы, размещенные снаружи, должны быть огорожены экранирующими устройствами, обеспечивающими внутри допустимые уровни напряженности ЭП).

4.2.76. На ПС и в ОРУ 330 кВ и выше для снижения уровня напряженности ЭП следует исключать соседство одноименных фаз в смежных ячейках.

4.2.77. На ПС напряжением 330 кВ и выше производственные и складские здания следует размещать вне зоны влияния ЭП. Допускается их размещение в этой зоне при обеспечении экранирования подходов к входам в эти здания. Экранирование подходов, как правило, не требуется, если вход в здание, расположенное в зоне влияния, находится с внешней стороны по отношению к токоведущим частям.

4.2.78. Производственные помещения, рассчитанные на постоянное пребывание персонала, не должны размещаться в непосредственной близости от токоведущих частей ЗРУ и других электроустановок, а также под и над токоведущими частями оборудования (например, токопроводами), за исключением случаев, когда рассчитываемые уровни магнитных полей не превышают предельно допустимых значений.

Зоны пребывания обслуживающего персонала должны быть расположены на расстояниях от экранированных токопроводов и (или) шинных мостов, обеспечивающих соблюдение предельно допустимых уровней магнитного поля.

4.2.79. Токоограничивающие реакторы и выключатели не должны располагаться в соседних ячейках распредустройств 6-10 кВ.

При невозможности обеспечения этого требования между ячейками токоограничивающих реакторов и выключателей должны устанавливаться стационарные ферромагнитные экраны.

4.2.80. Экранирование источников МП или рабочих мест при необходимости обеспечения допустимых уровней МП должно осуществляться посредством ферромагнитных экранов, толщина и геометрические размеры которых следует рассчитывать по требуемому коэффициенту экранирования:

K_э = H_в/H_доп,

где H_в — наибольшее возможное значение напряженности МП на экранируемом рабочем месте, А/м; H_доп = 80 А/м — допустимое значение напряженности МП. Для рабочих мест, где пребывание персонала по характеру и условиям выполнения работ является непродолжительным, H_доп определяется исходя из требований санитарных правил и норм.



Закрытые распределительные устройства и подстанции



4. 2.81. Закрытые распределительные устройства и подстанции могут располагаться как в отдельно стоящих зданиях, так и быть встроенными или пристроенными. Пристройка ПС к существующему зданию с использованием стены здания в качестве стены ПС допускается при условии принятия специальных мер, предотвращающих нарушение гидроизоляции стыка при осадке пристраиваемой ПС. Указанная осадка должна быть также учтена при креплении оборудования на существующей стене здания.

Дополнительные требования к сооружению встроенных и пристроенных ПС в жилых и общественных зданиях см. в гл. 7.1.

4.2.82. В помещениях ЗРУ 35-220 кВ и в закрытых камерах трансформаторов следует предусматривать стационарные устройства или возможность применения передвижных либо инвентарных грузоподъемных устройств для механизации ремонтных работ и технического обслуживания оборудования.

В помещениях с КРУ следует предусматривать площадку для ремонта и наладки выкатных элементов. Ремонтная площадка должна быть оборудована средствами для опробования приводов выключателей и систем управления.

4.2.83. Закрытые РУ разных классов напряжений, как правило, следует размещать в отдельных помещениях. Это требование не распространяется на КТП 35 кВ и ниже, а также на КРУЭ.

Допускается размещать РУ до 1 кВ в одном помещении с РУ выше 1 кВ при условии, что части РУ или ПС до 1 кВ и выше будут эксплуатироваться одной организацией.

Помещения РУ, трансформаторов, преобразователей и т. п. должны быть отделены от служебных и других вспомогательных помещений (исключения см. в гл. 4.3, 5.1 и 7.5).

4.2.84. При компоновке КРУЭ в ЗРУ должны предусматриваться площадки обслуживания на разных уровнях в случае, если они не поставляются заводом-изготовителем.

4.2.85. Трансформаторные помещения и ЗРУ не допускается размещать:

1) под помещением производств с мокрым технологическим процессом, под душевыми, ванными и т. п.;

2) непосредственно над и под помещениями, в которых в пределах площади, занимаемой РУ или трансформаторными помещениями, одновременно может находиться более 50 чел. в период более 1 ч. Это требование не распространяется на трансформаторные помещения с трансформаторами сухими или с негорючим наполнением, а также РУ для промышленных предприятий.

4.2.86. Расстояния в свету между неизолированными токоведущими частями разных фаз, от неизолированных токоведущих частей до заземленных конструкций и ограждений, пола и земли, а также между неогражденными токоведущими частями разных цепей должно быть не менее значений, приведенных в табл. 4.2.7 (рис. 4.2.14-4.2.17).

Гибкие шины в ЗРУ следует проверять на их сближение под действием токов КЗ в соответствии с требованиями 4.2.56.

4.2.87. Расстояния от подвижных контактов разъединителей в отключенном положении до ошиновки своей фазы, присоединенной ко второму контакту, должно быть не менее размера Ж по табл. 4.2.7 (см. рис. 4.2.16).

4.2.88. Неизолированные токоведущие части должны быть защищены от случайных прикосновений (помещены в камеры, ограждены сетками и т.п.).

При размещении неизолированных токоведущих частей вне камер и расположении их ниже размера Д по табл. 4.2.7 от пола они должны быть ограждены. Высота прохода под ограждением должна быть не менее 1,9 м (рис. 4.2.17).

Токоведущие части, расположенные выше ограждений до высоты 2,3 м от пола, должны располагаться от плоскости ограждения на расстояниях, приведенных в табл. 4.2.7 для размера В (см. рис. 4.2.16).

Аппараты, у которых нижняя кромка фарфора (полимерного материала) изоляторов расположена над уровнем пола на высоте 2,2 м и более, разрешается не ограждать, если при этом выполнены приведенные выше требования.

Применение барьеров в огражденных камерах не допускается.





Рис. 4.2.14. Наименьшие расстояния в свету между неизолированными токоведущими частями разных фаз в ЗРУ и между ними и заземленными частями (по табл. 4.2.9)







Рис. 4.2.15. Наименьшие расстояния между неизолированными токоведущими частями в ЗРУ и сплошными ограждениями (по табл. 4.2.9)





Рис. 4.2.16. Наименьшие расстояния от неизолированных токоведущих частей в ЗРУ до сетчатых ограждений и между неогражденными неизолированными токоведущими частями разных цепей (по табл. 4.2.9)





Рис. 4.2.17. Наименьшие расстояния от пола до неогражденных неизолированных

токоведущих частей и до нижней кромки фарфора изолятора и высота прохода в ЗРУ. Наименьшее расстояние от земли до неогражденных линейных выводов из ЗРУ

вне территории ОРУ и при отсутствии проезда транспорта под выводами



4.2.89. Неогражденные неизолированные ведущие части различных цепей, находящиеся на высоте, превышающей размер Д по табл. 4.2.7 должны быть расположены на таком расстоянии одна от другой, чтобы после отключения какой либо цепи (например, секции шин) было обеспечено ее безопасное обслуживание при наличии напряжения в соседних цепях. В частности, расстояние между неогражденными токоведущими частями, расположенными с двух сторон коридора обслуживания, должно соответствовать размеру Г по табл. 4.2.7 (см. рис. 4.2.16).

4.2.90. Ширина коридора обслуживания должна обеспечивать удобное обслуживание установки и перемещение оборудования, причем она должна быть не менее (считая в свету между ограждениями): 1 м — при одностороннем расположении оборудования; 1,2 м — при двустороннем расположении оборудования.

В коридоре обслуживания, где находятся приводы выключателей или разъединителей, указанные выше размеры должны быть увеличены соответственно до 1,5 и 2 м. При длине коридора до 7 м допускается уменьшение ширины коридора при двустороннем обслуживании до 1,8 м.



























Требования к выполнению распределительных устройств

От правильности выполнения распределительных устройств зависят экономичность и бесперебойность работы всей электроустановки в целом, поэтому к ним предъявляют ряд требований. В первую очередь — это надежность работы распределительных устройств, исключающая повреждения оборудования в процессе их эксплуатации. РУ должны быть удобными и безопасными в обслуживании: их компоновка и выполнение должны обеспечивать хороший обзор всех частей в процессе эксплуатации и доступность при ремонте. РУ должны предусматривать удобство расширения при росте нагрузок и установку дополнительного оборудования, например силовых трансформаторов и ячеек отходящих линий. РУ должны быть выполнены по наиболее экономичному варианту, с минимальными затратами материалов и средств и в возможно короткое время. Основными путями сокращения сроков строительства при высоком качестве выполнения работ является широкое применение на сельских станциях и подстанциях комплектных типовых РУ.
При выполнении распределительных устройств любого назначения необходимо учитывать требования ПУЭ, правила технической эксплуатации (ПТЭ), техники безопасности (ПТБ) и противопожарной охраны (ППО). Удобство и безопасность обслуживания обеспечиваются соблюдением требуемых расстояний между токоведущими частями РУ. Для закрытых РУ эти данные приведены в таблице 1.
Распределительные устройства закрытого типа напряжением выше 1000 В могут иметь однорядное или двухрядное исполнение. При длине РУ до 7 м оно должно иметь один выход, а от 7 м и выше — два выхода в противоположных концах коридора управления. План таких устройств показан на рисунке 1. Двухрядные РУ более распространены, так как они получаются более компактными, чем однорядные. Приведенные в табл. 8 допустимые расстояния являются минимальными, на практике расстояния между токоведущими частями, как правило, увеличивают.
Таблица 1 – Расстояние между токоведущими частями РУ

Токоведущие части закрытых РУ ограждают сплошными или сетчатыми ограждениями высотой не менее 1,7 м или барьерами. Сборные шины стараются (по возможности) располагать в верхней части РУ, закрепляя их в горизонтальной плоскости.
Размещают масляные выключатели в камерах той или иной конструкции в зависимости от количества масла в них. Многообъемные баковые выключатели с количеством масла 60 кг и более устанавливают в закрытых камерах, имеющих отдельный выход и порог, рассчитанный на удержание полного объема масла. Выключатели с объемом масла 25—60 кг устанавливают в открытых камерах с проемами, защищенными сетчатыми перегородками. Малообъемные выключатели с объемом масла менее 25 кг монтируют только в открытых камерах, разделенных простыми перегородками.

Рисунок 1 – План вариантов закрытого РУ напряжением 6—10 кВ:
а — при однорядном, б — двухрядном расположении ячеек с аппаратурой; 1 — ячейка РУ, 2 — коридор управления
Приводы к выключателям устанавливают в коридорах управления за перегородками или стенами. Шины укрепляют на опорных конструкциях, сваренных из угловой стали или швеллеров.
Приводы к разъединителям размещают на лицевой стороне. Там же располагают щитовые измерительные приборы. Трансформаторы тока в ЗРУ сельских электроустановок используются, как правило, проходной конструкции, их устанавливают в камерах выключателей на наклонных полках, выполненных из угловой стали. Для трансформаторов напряжения предусматривают отдельную камеру, где монтируют также разъединитель для отключения трансформатора и высоковольтные предохранители. В ряде случаев для ЗРУ 6—10 кВ там же монтируют комплект вентильных разрядников.
Силовые трансформаторы устанавливают, как правило, на открытом воздухе, рядом с закрытым распределительным устройством (ЗРУ). Всю ошиновку открытых распределительных устройств (ОРУ) и установку на них оборудования выполняют с учетом допустимых правилами расстояний между токоведущими частями. В таблице 2 приведены эти расстояния для жестких шин и токоведущих частей, которые при использовании гибких соединений и спусков должны быть увеличены.
Для крепления проводов ОРУ применяют опорные изоляторы и натяжные гирлянды подвесных изоляторов тарелочного типа. При рабочем напряжении 35 кВ в натяжной гирлянде для крепления шин должно быть четыре подвесных изолятора (для изоляторов П-4,5 или ПС-4,5). Натяжные гирлянды используются для натяжения круглых шин (проводов) ОРУ между анкерными опорами или порталами. Поддерживающие гирлянды предназначены для поддержки проводов на промежуточных опорах.
Шины ОРУ делают также жесткими, выполняют из труб или стальных пластин прямоугольного сечения.
Таблица 2 – Расстояние между токоведущими частями ОРУ

Порталы ОРУ 35 кВ выполняются железобетонными или металлическими. Для железобетонных порталов применяют унифицированные стойки СНВс-3,2 или УСТ-2. Траверсы для порталов делают металлическими. Под силовые трансформаторы предусматриваются металлические рамы на железобетонных фундаментах. Шины подвешивают на высоте 6—7 м от уровня земли. Разъединители устанавливают на высоте 3—4 м, а ручные приводы к ним — на высоте 1,2—1,5 м над уровнем земли. Баковые масляные выключатели располагают на железобетонных фундаментах высотой от 0,8 до 1,5 м. Под такими выключателями, так же как и под силовыми трансформаторами, делают площадку и гравийную засыпку толщиной не менее 25—30 см. Чтобы предотвратить растекание масла при повреждениях бака аппарата, гравийную засыпку делают такой, чтобы она выступала за габариты аппарата не менее чем на 1 м.
Разъединители, измерительные трансформаторы устанавливают на невысоких конструкциях — стульях, выполненных из того же материала, что и опоры данного ОРУ. Их делают такой высоты, чтобы было удобно подключить аппарат к подводящим или сборным шинам ОРУ и обеспечить безопасный проход под ними.
Силовые и контрольные кабели прокладывают по территории ОРУ вдоль дорожек, в специальных каналах, закрытых плитами из несгораемого материала. Всю территорию открытой части подстанции ограждают сплошными деревянными или металлическими заборами высотой не менее 2,4 м.

Электробезопасность при напряжении 601 В и выше

Введение

По данным Бюро статистики труда, ежегодно в США происходит около 2300 травм, связанных с электричеством, и 186 смертельных случаев, связанных с электричеством. Всего лишь 6 мА достаточно, чтобы вызвать боль и потерю мышечного контроля, поэтому крайне важно, чтобы каждый знал и уважал опасность электричества .

Некоторые сотрудники работают с 9 или около электричество на уровне 601 вольт или выше , что Министерство энергетики определяет как высокое напряжение. Эти работники и их работодатели должны принимать особые меры предосторожности.

Основы электричества

Все материалы имеют разные уровни электрического сопротивления. Изоляторы — это материалы, замедляющие или останавливающие электричество , в том числе:

• Стекло
• Пластик
• Резина
• Хлопок

0003 электричество , в том числе:

• Морская вода
• Медь
• Золото
• Алюминий

Некоторые вещества ведут себя по-разному в зависимости от ситуации. Например, чистая вода не является хорошим проводником, но она может стать проводником при загрязнении такими примесями, как соли, кислоты и растворители. Сухая кожа не является хорошим проводником, в отличие от кожи, смоченной потом, водой или другими жидкостями. Сотрудники, работающие во влажных, влажных или жарких условиях, должны принимать дополнительные меры предосторожности, чтобы не стать проводником.

Электрики и работники по обслуживанию линий электропередач чаще подвергаются воздействию высокого напряжения, чем большинство рабочих, но они, конечно, не единственные работники, сталкивающиеся с такими опасностями. Другие работники, которые могут подвергаться воздействию, включают рабочих по обслуживанию зданий, обрезков деревьев и некоторых строительных работ.

Воздействие высокого напряжения может происходить из нескольких источников, включая подземные кабели, трансформаторы, подстанции или линии электропередач.

Квалифицированные и неквалифицированные сотрудники

Сотрудники, работающие с электричеством , будут либо квалифицированными, либо неквалифицированными. Квалифицированный работник должен уметь:

• Выявлять и предотвращать опасности поражения электрическим током
• Различать открытые части под напряжением
• Определять номинальное напряжение открытых частей под напряжением
• Определять минимальные расстояния подхода

Все остальные сотрудники считаются неквалифицированными. Неквалифицированным сотрудникам не разрешается входить в специально отведенные помещения, помещения или другие помещения, когда электрические линии или определенное оборудование находятся под напряжением. Независимо от квалификации, рабочие всегда должны исходить из того, что линии электропередач находятся под напряжением, и должны быть обучены любым безопасным методам работы вблизи или с высоким напряжением.

Ищете другие онлайн-курсы?

ПОСМОТРЕТЬ 800+ ДОСТУПНЫХ КУРСОВ!

Опасность высокого напряжения

Последствия поражения электрическим током могут варьироваться от покалывания до немедленной остановки сердца, а также травм, вызванных потерей мышечного контроля. Эти травмы зависят от:

• Величины тока, протекающего через тело
• Пути, по которому проходит ток
• схема
• Частота тока

Требуется очень небольшой ток, чтобы вызвать негативные эффекты, всего один миллиампер ощутим, а всего 6 миллиампер вызывают боль и потерю контроля над мышцами.

Несколько типов ожогов возможны при поражении электрическим током :

• Электрический ожог вызывается током, протекающим через ткань или кость, выделяющим тепло и вызывающим повреждение тканей.
  • Это самая серьезная форма ожога, с которой может столкнуться рабочий, и требует немедленного внимания.
• дуговой разряд или вспышка происходят, когда рядом с работником возникает электрическая дуга или взрыв.
  • Ожоги дуговым разрядом или вспышкой могут быть различной степени тяжести, но, как правило, требуют немедленного лечения.
• Термические контактные ожоги могут возникнуть при прикосновении кожи к горячей поверхности перегретого электрического проводника, трубопровода или другого оборудования, находящегося под напряжением.
  • Термические ожоги требуют немедленного лечения, но редко нуждаются в постороннем медицинском вмешательстве.

В некоторых случаях людей отбрасывают от источника тока, снимая с цепи. Хотя хорошо не подвергаться длительному воздействию цепи, бросок может привести к травмам, таким как синяки или переломы костей.

С другой стороны, может произойти «зависание», если удар мешает человеку оторваться и разомкнуть цепь. Это может быть довольно опасно, так как более длительное воздействие может вызвать появление волдырей, что еще больше снизит сопротивляемость организма.

После того, как кто-то получил сильный удар током, возможно, что с ним все будет в порядке, без внешних повреждений. Однако шок может вызвать внутренние повреждения, такие как внутреннее кровотечение, повреждение почек и разрушение тканей, нервов или мышц.

Даже если шок не кажется сильным, рабочие должны немедленно обратиться за медицинской помощью, чтобы проверить наличие внутренних повреждений.

Безопасные методы работы

Охрана может помочь защитить рабочих от электрических происшествий , закрывая электрическое оборудование или размещая оборудование таким образом, чтобы предотвратить случайный контакт. Если сотрудник не имеет соответствующей квалификации, он никогда не должен выполнять работу в местах с неохраняемыми, неизолированными, находящимися под напряжением линиями или частями оборудования. Опасность поражения электрическим током Информационные знаки должны быть вывешены за пределами электрических помещений или аналогичных охраняемых мест и предостерегать их от проникновения.

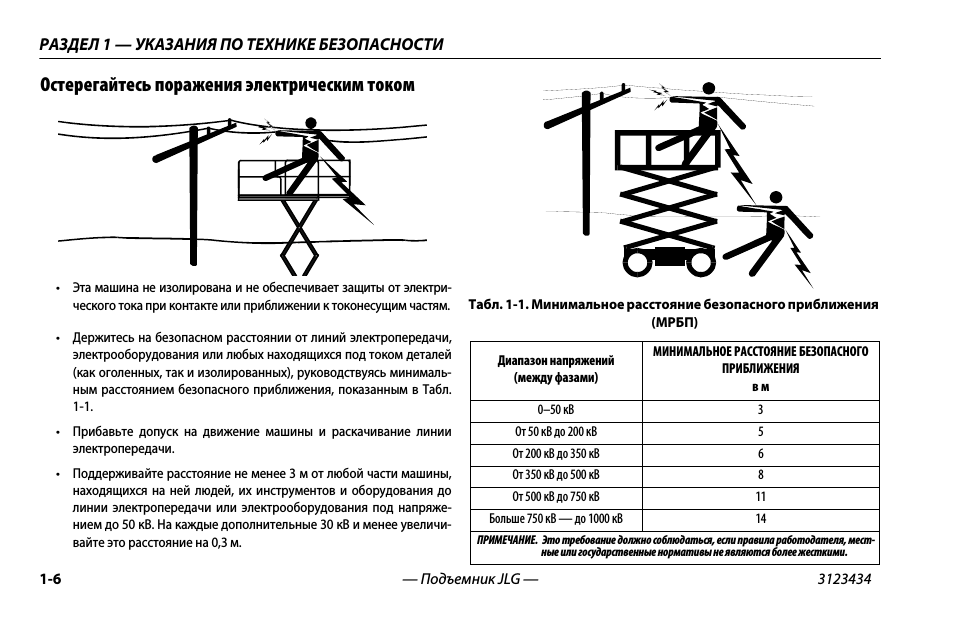

Минимальное расстояние приближения (MAD) — это установленное расстояние от оборудования, находящегося под напряжением, на котором рабочие не должны входить или ставить токопроводящие предметы. Только квалифицированные, должным образом защищенные сотрудники должны когда-либо приближаться или входить на минимальное расстояние приближения.

Работодатели должны обеспечить надлежащую изоляцию любого работника, который должен работать вблизи или в пределах MAD, от части, находящейся под напряжением, части, находящейся под напряжением, от работника и любого другого проводящего объекта, или работника изолирован от любого другого незащищенного проводящего объекта. в соответствии с требованиями к работе голыми руками. Неквалифицированные сотрудники никогда не должны обращаться в MAD.

Заключение

Работа с высоким напряжением опасна, и не требуется много ампер, чтобы вызвать боль или потерю мышечного контроля. Крайне важно, чтобы каждый, кто работает с числом 9 или рядом с ним,0003 высокое напряжение знает об опасностях и способах их избежать.

SafetySkills предлагает курс, освещающий Электробезопасность выше 601 Вольт , чтобы помочь как работникам, так и работодателям определить безопасные методы работы с высоковольтным электричеством или рядом с ним .

Готовы начать онлайн-программу обучения технике безопасности с помощью SafetySkills?

НАЧНИТЕ БЕСПЛАТНУЮ ДЕМО-версию!

Воздушные зазоры и пути утечки в электрических распределительных щитах низкого напряжения

Управление домашним энергопотреблением Нормы энергопотребления Воздушные зазоры и пути утечки в низковольтных электрических распределительных щитах

Энергетические правила

6 июня 2018 г.  | 68603 просмотров

3 мин чтения | Паскаль Лепретр

В первом сообщении этой серии подробно описаны причины введения стандарта IEC 61439, а во втором сообщении был рассмотрен номинальный ток защитных устройств. Соблюдение стандарта и внедрение его рекомендаций помогают гарантировать, что электрические распределительные щиты и панели низкого напряжения работают должным образом. Это повышает электрическую безопасность и снижает вероятность отсутствия непрерывности обслуживания, тем самым сокращая время простоя и связанные с этим расходы. Для проектировщиков это способ построить бизнес – задав более надежное оборудование, систему или агрегат.

В этом посте я собираюсь изложить причины, почему и как вы должны соблюдать зазоры и пути утечки. Это важно для доступности электроэнергии, жизненно важного вопроса, на который влияют местные условия по всему миру. В Индии, например, к сожалению, были отключения электроэнергии, охватившие 670 миллионов человек.

Перебои в работе электросети могут быть вызваны авариями, молнией или другими факторами. Обеспечение того, чтобы воздушные зазоры и пути утечки соответствовали минимуму, требуемому стандартом, позволяет избежать проблем с номинальным напряжением и перенапряжением, таких как:

• Зажигание электрической дуги – предотвращение имеет решающее значение для смягчения последствий вспышки дуги
• Снижение эффективности изоляции
• Повреждение соединения

Прежде чем мы перейдем к тому, как вы можете выполнить эти требования, давайте определимся с терминами:

• Воздушные зазоры – кратчайшее расстояние между двумя токопроводящими частями, указанное для номинального напряжения и перенапряжения
• Пути утечки – кратчайшее расстояние вдоль поверхности изоляционного материала между двумя токопроводящими частями, установленное для нормального использования и измененное условиями окружающей среды, такими как степень загрязнения окружающей среды

Раздел 10. 4 стандарта IEC 61439 содержит список, указанный в стандарте IEC 60664-1, основной публикации по безопасности «Координация изоляции для оборудования в низковольтных системах». Здесь показаны минимальные воздушные зазоры и пути утечки по номинальному или номинальному напряжению и перенапряжению или номинальному выдерживаемому импульсному напряжению при различных уровнях загрязнения. Степень загрязнения по стандарту составляет от 1 до 4, а для щита или распределительного щита, установленных в промышленной зоне, степень загрязнения определяется как 3.

Например, предположим, что номинальное напряжение (Ui) составляет 1000 В, а категория перенапряжения — III. Тогда номинальное импульсное напряжение (Uimp) равно 8000 В согласно таблице F.1 в IEC 60664-1.

При этом импульсном напряжении (8000 В) и степени загрязнения 3 (промышленная среда) минимальный зазор должен составлять 8 мм, как показано в таблице 1.

В стандарте

IEC 61439 производителям панелей рекомендуется выполнять обычную проверку воздушных зазоров и путей утечки. При соблюдении расчетных расстояний изготовитель панели получает гарантию работоспособности почти при всех типах перенапряжения и ограничениях окружающей среды при установке. Кроме того, согласно IEC 61439-1 раздел 10.11, первоначальный изготовитель должен убедиться, что воздушные зазоры или пути утечки соответствуют стандарту даже после испытания на короткое замыкание.

Использование стандартных методов проектирования и испытаний распределительного щита позволяет избежать таких проблем, как пробой диэлектрика, уменьшение пути утечки или зазора и других рисков, связанных с электробезопасностью. В редких случаях, когда поблизости ударяет молния, это может значительно увеличить риск перенапряжения в сети. Однако также важно знать, что простое действие по включению и выключению оборудования, которое является обычным явлением в большинстве зданий, также может вызвать перенапряжение. Поэтому очень важно выбрать правильную конструкцию, чтобы обеспечить электробезопасность. Это произойдет, если ваша панель соответствует стандарту.

Однако, как видно из приведенного выше примера, где минимальный зазор был рассчитан равным 8 мм, проверка соответствия стандарту не всегда является легким или простым процессом. Требуется несколько шагов, а также поиск значений в различных таблицах.

Сертификация

третьей стороны, преимущество IEC 61439 по сравнению с более ранними стандартами, может помочь в этом. Благодаря такой сертификации разработчики могут быть уверены, что то, что поступает от поставщиков компонентов распределительных щитов и оригинальных производителей, соответствует рекомендациям стандарта. В результате проектировщики могут сосредоточиться на других частях проекта, но при этом быть уверенными в том, что получившаяся система будет работать так, как должна, и будет работать так до конца срока службы.

Schneider Electric имеет в своем каталоге полный ассортимент главных и распределительных шин, сборных соединений и распределительных блоков, а также правила проектирования. В следующем посте этой серии речь пойдет об изоляционном материале и о том, как подтвердить его качество

.
