Пусковое реле для компрессора холодильника: Реле для холодильников купить в Москве

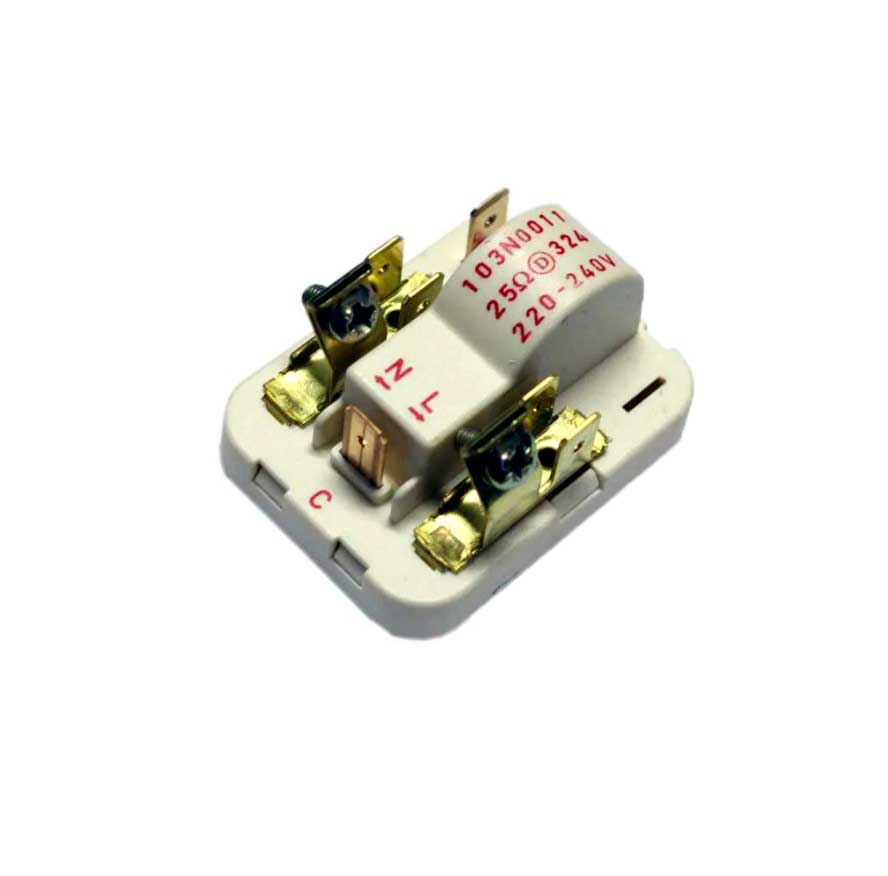

Пусковое реле компрессора для холодильника Beko 4346040285 в Москве по лучшей цене

Подходит для модели (в списке не все модели):

Beko:

FS251, FSA25300, FSA25300 X, FS 256, FSA 25320, FS225320, FS225300, FS225320X, FSA21300, FSA21000, FSA 21300, FSA 21000, WSA 24000, WSA 14000, 4140 ES, WSA 29000, 4290 ES, DBD306+, DSA 30020, DSA 30020 S, DS230020, DS230020S, DSA 27010, DSA 27000, DSA 27020, DS 227010, DS 227020, DBD326X+, DBD326XI+, DSA 33020, DSA 33020S, DS233000, DS233020 S, DS 233020, DS233020, CS 230020, BK386WD+, BK386WDR+, DBK386WD+, DBK386WDR+, CSA38221 D, CSA38220, CSA 38220 D, CSA 38220 X, CS 238020, CS238020D, CS238020S, CS238020X, CS238020, CS 238021, CS238021X, DBK346X+, DBK346XI+, CSA 34000 S, CSA34020, CSA 34023, CSA 34022, CSA 34022S, CSA 34002, CSA 34023X, CSA 34023S, CS 234020 D, CS 234020 DS, CS 234020 S, CS 234020, CS234022X, CS234022, CS234020X, CS 234020S, CS 234010, CS234000S, CS 234000, CMB340B, CS234020T, CS234022T, CS 234021, CS 234021T, CS 340, CS234023T, CS234023X, CS234023, DSA 28020, DSA 28020 S, DSA 28021, DSA 28021 S, HSA 20550, HSA 20500, HSA 20542, HSA 32540, HSA 32550, HSA 32541, HSA 32542, HSA 32500, HSA 32520_, CF1100APW, BK 3304 A+ CF, HSA 32520, HSA32521, CFA1100S, HSA 40540, HSA 40550, HSA 40541, HSA 40500, HSA 40542, CFA1300S, HSA 24520, HAS 24521, HSA 29520, BK 3288 A++ CF, HSA 29531, CS226020, HSA 37540, HSA37520, HSA 37530, HSA37500, HSA 37531, BKE386WD+, BKEX386+, DBKE386WD+, DBKE386X+, DBKE386XI+, CVA 38320 D, CS236020, DD CDA672FS, DD CDA660FW-1, DD CDA660FS-1, CFD6004S, DD CF6004APS, DD CF6004APW, SSA 25020, BK 7250 Y, SSA25421, SSA25421S, CSA 31000, CSA 31000S, CHA 28001 S, CHA 28000, CHA 28000S, Ch234020 X, Ch334020, CN228120T, CNA 28200, CN228100, CN228120, CN228121, CN228121T, CNA 28520, CNA 28300, CNA 28521, CNA 28520 S, CNA 28520 X, CN228220, CN 228220 X, CN228220S, CN228200, CN228221T, CN228221, CN228223T, CNA 32200, CN 232102, CN 232120, CN232120X, CN232121T, CN 232121, CN 232122, CN 230, CN 232122T, DBKEN326XI+, DBKEN326+, CNA 32300, CN232200, CN232220X, CN232220, CN232221, CN232222X, CN232221X, CN236100, CN236121T, CN236121, DBKEN386WD, CN236220, CN236220X, CN 236200 D, CN236200DX, CN236200 D, CN236221, CN236221X, CN236223T, CS 232020 S, CS 232020, CS 232021, CS 232021 S, CS 232020 X, CDM 7600 HCA W, CDM 7600 HCA S, CDP 7600 HCA, CDP 7600 HCA I, CDP 7600 S A, DD CDA647FW, DD CDA648FW, DD CDA648FS, DD CDA647FS, CHE 31000, CHE 31000S, DD CDA653FW, DD CDA653FB, DD CDA653FS, DD CDA653FX, DSE 41320, DSE 41320 S, DSE 41020, DSE 36000, FNE 29400, FNE 29400 T, DSE 30000, FN 129900, DS 136010, CS 137010, CN329100W, CN329100S, CN333100, CN333100S, CN333100X, CN335120AB, CN328122, CN332122, CMV533103W, CMV533103S, CMV529221W, CMV529221S, CN335122, CN332102, CN332102S, CN328102, CN328102S, CN335102, CN335102S, CN332100, CN332100S, CN332200, CN332200S, CN332200B, CN332200B EXP, DS328000, DS328000S, CS 328020, CS 328020 S, CS 331020, CS331020S, CS332020, CS 335020, CN 327120, CN 327120S, CN 329120, CN 329120S, CN 329220, CN332120, CN332120 S, CS338020, CS338020 S, CS338020 X, CS338020 T, CS338022, CS338020 BA, CS329020, DS333020, DS333020 S, CN335220, CN335220 X, CN335220 B, CN335220AB, CN332220, CN332220 S, CN332220 B, CN332220 X, CN332220AB, CN328220, CN328220 S, CN328220AB, CS334020, CS334020S, CS334020 X, CS334020 T, CS334022, CNK36100, CNK32000, CS234022S, CS226020 T, CS226020 X, CN236223X, CS 238022S, CN 228220 S, CSA34001S, CSA 38220D, CSA 38220S, FNE1072, D2 8410 SME, HSA 40502, WSA 29001, DD BC502c Arc, DD BC732c Arc, DD QC55FC, CN237220X, CN237220T, CN237220, CN236220S, RDF6193, RDE 6193 KLS, RDE 6193 KL, RDE 6192 KL, CBI 7702_1, CBI 7702_1 LH, CBI 7705, CBI 7701 HCA, CBI 7750 HCA, CBI 7702 HCA, CN332120S, CN335220B, CN335220X, SS 227420, CS238021T, CS238021DT, CS234022VR, CN228221X, DBKEN 326X+, CN232223T, CS 232021X, RDE6193KLS, CN240220, CN240220X, CN240221T, CN237120S, CN237120X, CN237120, CN237121T, CN240120, HSA 20502, HSA 20542_1, HSA 32502, HSA 32542_1, HSA 40542_1, HSA 32502 S, HSA 40502 S, HS22953, HS23753, CN237121, DS227022, CBI7706F, DSMV528001S, DSMV528001W, CSMV528021S, CSMV532021S, CSMV535021S, CNL335204W, CNL335204S, CS137020DS, CN237121X, CNL332204W, CNL332204S, SSA245, DBKEN400X+, DBKEN365X+, BKN365X+, BKN400X+, CBI77S, CS 234022 VRX, CN 237122 T, CF6004APX, DS 133010, DS 133010 S, RCN335221S, RCN 329121, RCS 338021, RCS 334021, RDE6192KL, RCSA365K20DW, RCSA365K20DS, CFP1675DX, DD CFP1675DS, DD CFP1675W, CFP1675DW, DD CFP1675S, CNA365KC0X, RCNA365K20ZW, RCNA365K20W, RCNK365E20ZW, RCSA365K21X, DSE28000, CNA365KC0W, RCSA400K20W, RCSA400K20X, RFSA240M23W, CSA365KC1W, RCSA365K23W, RCSA365K20X, CSA400KC1X, CSA400KC1W, HSA32542, CNA365EC0X, CSA365KC0T, CSA365KC1T, RFSA240M23X, CNA365EC3X, HSA40502, RDSA290M20X, RDSA310M20X, RCSK380M20W, CSKR5380MC0W, RCSA365K20S, RCSA365K20DP, RCNK400E20ZW, RCNA365E20ZX, RCNA365K20ZX, RCNA365E20DZX, CNL327104W, CNL327104S, RCNA365E20ZW, CNKL7355EC0W, CNA365EC0DX, CNA365E20ZX, RCNA400E20ZX, CNKL7355EC0S, CNKR5355EC0S, CNKL7355EC0X, CNKL7320EC0W, CNKL7320EC0S, CSKL7380MC0S, RDSE510M21W, RDSE510M21S, RCSK380M21W, RCNA340DS, RCNA340DW, RCNK365E20ZX, RCNK400E20ZX, RCSA365DS, RCNK365E20ZS, RDSA290M20W_, RCSK380M21S, RCSK380M21X, RCSK 380M21 X, RDNE500K21S, RDNE500K21W, RCSA400S, RCNA400E20DZX, RCNA400K20ZX, RCNA340K20X_, RCSK340M21W RUS, CSKR5340MC0W RUS, RCSK340M20W RUS, RCSK 340M21W UA, RCSK 340M20W UA, RCNK400E21ZX UA, RCSK340M21S RUS, RCSK 340M21S UA, RCSK 340M21X UA, CBI7751HCA, CNA340KC0T, RCSA34S, RCSA34, RCNA340K20W, CBI 7702, RCNA400E20ZGB, RCNA340E20W, RCNA340K20S, DD RCNA340K20W, CNA340KC0X, CNA400EC0ZW, CSA340M21W, RCNA340E20X, CSA340M21X, RCSA340M20X, CNA365E20P, RCNA400E20ZGR, CNA340EC0X, CNA340EC0T, RCNA400E21DZW, CS234022B, DD CNA365E21GB, RCNA365E20W, CNA365EC0ZT, CNA400EC0ZX, RCNA365DS, RDSA310M20B_, RDSA310M20S, RDSA310M20, RDSA290M20W, RDSA310M20W, RCSA400W, DD CCF298W, RDE6192S, CS236020X, RCNA400K20X, RCNA400K20W, DSA310M20W, RCNA365K20X, RCSA400K20S, RCNA400E20ZB, RCNA400K20S, DD BCHA265K2S, DD BCHA275K2S, RCSA270K20W, RCSA300K20W, BCSD173, BCFD173, RED29W, RCNA365K21DW, RCNA365K21W, RCNA365K21S, REC36S2, RCNA365K21DS, RCSA365K21DXP, REC36W2, RCSA365K21W, RCSA365K21DW, RCSA365K21S, REC36PT, RCNA340E20XP, RCSA365K21DS, CSU830022, CSU838022, CSU834022S, CSU834022, RCNA400K20DZP, RCSA270K20S, BCSA285K2S LH, RCSA240K20S, 7260 DD, RCSA365K20W, RCSA400K20DS, RCSA400K20DW, HSU 832520, CRCSA334K21DS, CSU834022T, CNU832122, RCSA365K20XP, CSMV528021W, RCSA330K20W, RCNA320K20W, RCNA365T20W, BCSA285K2S, BCHA275K2S, RCSA330K21W, RCSA330K20PT, RCNA320K20PT, RCNA320E21PT, RCHA300K20S, CSA270M21W, RDSA290M20S, CSA270M21X, CSA270M20X, RCSA330K21PT, RCSU8330K20W, RCSU8330K20S, RCSA330K21S, RCNA320K21W, RCNA320E21W, RCSU8270K20W, 7240 DD, CNA365E20B, RFNE280E13S SKD, CNA400E20ZDP, CSA365K20DX, CSA365K20DW, CNA340E20X, RCSA330K20XP, RCSA400K20GB, RCNA320E21X, CNA365EC0XP, RCSA360K21W, RDSA290M20XP, RCNA355K20PT, RDSA310M20XP, RCSA360K21PT, RCSA350K21W, RCHA340K21W, RCHA340K21PT, RCNA355K20W, RCNA355E21PT, RCNA355E21W, RCNA365E20DZXP, RCNA365E20ZXP, RCNA400E20ZXP, RCNA400K20ZXP, RCNA400E21DZXP, RCNA320K20S, RCNA340K20XP, RCSA318K21W, RCNA365K20ZXP, RCSA400M20W, RCNA295K21W, RCNA295K20W, RCNA295K20PT, CSA300M20X, CNA365E21DZW, CNA340E20DP, CNA340E20DX, CNA365E20DP, RCSA330K20S, CRCSA295K21DS, RCSA330K20B, RCNA320E20PT, RCNA340K21W, RCNA340K21X, DRCNA321E20W, DRCNA302K20XP, DRC262K20XP, CRCSA291K20S, CNA320C20T, RCNA400K20XP, RCNA400E21ZXP, RCNA400E21ZW, DD CXFG1675W, RCSA360K20W, RCSA318K20W, BCS 28 K2S, BCNA275K2F, BCNA275K2S, CSA270K21XP, CSA300K20XP, CNF230SEU, CSA270M20W, RCSA270M21W, RCSA360K20PT, CNA365K20XP, CNA340K20XP, RCHA300K20W, RCHA270K20X, RCHA270K20W, RCSA350K21PT, KCNA29520PT, DD BCNF262K2S, RCNA380K20S, RSSA250K20W, RDV6200S_SKD, RDNE500K21SX, RDE6193KL, RDSA280K20W, RDE6193KLS_SKD, RDE6193KL_SKD, DSE30000KL_SKD, DSE30000KLS_SKD, DSA 33000, DSA 36000, DSA 36000 S, DSA 30000, CBI78S, SC271K20, BCHA2752S, HSA32522, RDSA280K20S, RDSA240K20W, DSE3000KL, RCNA366K30W, DSE3000KLS, RCNE365E20XP, CXFG1601PS, RCNA366K30XB, RCNA366I30W, RDSA310M20SX, RCNA366E30ZXP, RCNA366E30ZXB, RCNA366I30XB, RCNA366I30XP, RCNA406I30XB, RCNA406I30W, RCNA406E30XP, RCNA406E30ZXB, RCNA406E30ZXP, RCNA406K30XB, RCNA406K30W, DD CFG15813PS, RCNA366I30ZXB, CRFP1601DPS, RCNA340E20DW, RCNA406I30ZXB, BRCNA354K20ZXP, SSA250XP, SSA250W, BDSA306M20XP, RDSA310M20XB, RCNA366E30ZXR, RCNA406E30ZXR, RDSA330K20W, BRDSA250K20XP, RSSA250K20S, RCNA60400EZXP, BCSA306K2S, CNA406E30ZP, RCNA406E30ZW, MCNA366K30XB, MCNA365I20W, MCNA365I20XB, CNA400I20XB, CNA340I20XB, CNA340I20XP, CNA340I20W, MCNA340E20XB, RDSA310M20XR, RCNA365K20ZXR, RCSA365K20XR, RCNA366I30ZXR, BCSA306K2SLH, MCNA366E30ZXB, MCNA406E30ZXB, CRCNA278E20DS, MCNA365E20DXB, MCNA340E20DXB, MCNA340E20W, MCNA340E20DP, BCSA306E2S, RCSA366K30W, RCSA366K30XB, RCSA406K30XB, RDSA32000W, RDSA43SX, DS136010S, RDSA35SX, RDSA35W, RDSA43W, RCNA365E20XB, RCNA366E30XB, RCNA320E20XP, RCNA320E20XB, DSE30000KLS, RDSA290M20XB, RCSA270K20XB, RCNA406K30ZXP, DRCNA321E20XP, RCSA318K20S, RCNA355K20XB, RCNA340K20XB, HSA 41542/1, HSA 31542/1, RCSA330K20XB, RCNA320K20XB, DRC262K20XB, CF300, RCSA406K30WR, RCHA270K20XB, RCNA400K20XB, RCNA386E30ZXB, CN366E30ZXP, CSKA310M20W, ICQFD155, ICQFD173, CSKW335M20W, CSKDN6270M20W, CSKDN6310M20W, ICQFDB173, PKG181XBS2, DS227020S, RCNE366E30ZXB, RCNE366E30XB, RCNE366K30XB, RCNA406E33ZXB, MCNA406E33ZXB, RCSA406K30W, RCHA300K20XP, KCHA300K20XP, RCNA366K30XP, RCNA406E30W, MCNE366E30ZXB, RCNE366E30ZXP, RCNE366K30XP, RCNE366K30W, KG366I30XBCH, CNA366E30ZXB, CNA406E30ZXB, RCNE366E31LZXR, RCNE366E31ZX, KG406I30XBCH, RCNK365E20XB, CF 300 PAR, RCQNE366K40WN, 7040 MB, RCNA406E40XPN, RCSA330K31WN, CSA270K30XPN, CSA270M31WN, RCSA270K30SN, CSA366K40WN, RCNE366K40XBN, RCNE366E40ZXBN, RDSA310K30WN, RCSA340K30WN, RCSA270K30XN, RDSA310M30SN, RDSA310M30BN, BCSA306K3SN, RCSA340K30XBN, RCNA366K40SN, RCNA366K40XBN, MCNA366I40WN, RCNA366I40WN, MCNA366I40XBN, CNA366E40XBRN, RCNA406E40ZXBN, RCNA406I40XBN, RCNA406I40WN, RCSA406K40XBN, 660364 MI, 660364 MB, RCNE366E40ZXPN, MCNE366E40ZXBN, RCSA366K40WN, BCS28KFSN, BCSA285K3SN LH, RCNA366E40ZXBRN, MCNA366E40DXBN, RCNA406E40ZXBRN, RCNA406E40DZXBN, MCNA406E40DXBN, RCSA406K40WRN, BSSA250WN, RCNA366I40ZXRN, RDSA310M30WN, RDSA310M30XBN, CRCSA295K31DSN, RCSA340K30SN, BCSA285K3SN, CNA366E40ZXBN, RCNA366I40ZWN, RCNA406E40WN, RCNA406E40DZWN, RCNA406E43ZXBN, MCNA406E40DXBRN, RCSA366K40XBN, RCNA366I40ZXBN, MCNA406E43ZXBN, RCNA386E40ZXBN, CXFG3601VW, RCNA366K40WN, MCNA406E40ZXBN, RCNA406K40XBN, RCNA406K40WN, RCSA330K30BN, RCNE366E40WN, RCNE366E41ZXN, RCNE366E31ZXRN, RCSA360K30XPN, RCSA270K30XBN, BCSA306KFSN LH, RCSA366K40SN, RCSA366K40XBRN, KG366I40XBCHN, RCNA406I40XBRN, RCSA406K40SN, RCNE366K40WN, CN366E40ZXPN, RCNA366E35XB, RCNA406E35ZXBR, RCNA406E35ZXB, RCNA366DSN, BRCNA362K40ZXPN, RCSA366K44WN, RCSA366K44SN, RCSA330K30XPN, RCNE366E40XBN, RCNK365E20ZXR, RCNK400E20ZXR, CRCSA366K40DXBN, RCSA406K40XBRN, RCNA366K31W, RCSA406K31W, HSA29530N, SC271K30N, RCNE366K40XPN, RCSA330K31XPN, RCSA366K41WN, RCSA366K40DPN, RCSA366K40DWN, RCSA406K41WN, RCSA366K40DSN, RCNA420DSX, RCHA386K30W, HSA29531N, RCNE366K41XPN и др.

..

Как заменить реле в холодильнике? 📱 — пошаговая инструкция с фото

//www.partsdirect.ru/howto/kak_zamenit_rele_zapuska_kompressora_v_holodilnike_s_verhnim_raspolozheniem_morozilki/

Вам понадобиться:

• 1. Пускозащитное реле компрессора реле пускозащитное компрессора для холодильника, РКТ-1

  525 р.

• 2. Панели ящиков панель ящика морозильной камеры холодильника Минск Атлант

  345 р.

• 3. Полка для холодильника полка стеклянная с обрамлением для холодильников Минск Атлант

  595 р.

• 4. Лампа для холодильника E14 15 Вт лампа для холодильника E14 15 Вт

  185 р.

Как заменить реле запуска компрессора в холодильнике с верхним расположением морозильной камеры?

Прежде чем заменить реле запуска компрессора в холодильнике, внимательно изучите техническую документацию, где указано расположение контактных групп. В любом случае перед устранением неполадок нужно выполнить диагностику, чтобы установить источник (причину) проблемы, а также проверить отсутствие скрытых дефектов.

---

Содержание:

Шаг 1	Шаг 4	Шаг 7
Шаг 2	Шаг 5
Шаг 3	Шаг 6

---

Шаг 1 —Необходимые инструменты

Ремонт холодильника можно выполнить в сервисном центре, но можно попробовать свои силы и провести работы самостоятельно. Предлагаем ознакомиться с подробной инструкцией, которая поможет заменить реле холодильника.

Необходимые инструменты:

• Реле запуска компрессора
• Рабочие перчатки
• Набор гайковертов
• Отвертка для шлицев

Необходимый инвентарь вы можете приобрести у нас.

Рекомендуем найти инструкцию на вашу модель холодильника, не будет лишним, если вы с ней ознакомитесь, прежде чем приступать к работе.

Перед тем, как поменять реле в холодильнике с верхним расположением холодильной камеры, необходимо разморозить его. Кроме того, необходимо отключить холодильник от электропитания, иначе можно получить удар током. Снимите заднюю стенку, удалив винты. Не забудьте надеть перчатки перед началом работ, чтобы избежать царапин.

Шаг 2 —Отсоедините провода

Снимите реле компрессор. Уберите фиксатор провода, который идет к реле, снимите конденсатор и демонтируйте реле. Отсоедините провода.

Шаг 3 —Возьмите в руки новое реле и установите конденсатор

Возьмите в руки новое реле и установите конденсатор. Перенесите конденсатор из старого пускового реле в новое реле запуска. Подключите новое пусковое реле с конденсатором к клеммам компрессора. Подключите провода к новому стартовому реле. Переустановите фиксатор провода так, чтобы закрепить реле запуска на компрессоре. Вытащите конденсатор из старого пускового реле. Установите конденсатор на новое реле запуска. Вставьте новое реле запуска. Подключите провода.

Шаг 4 —Проверьте работу холодильника

Вам нужно только вернуть заднюю крышку и проверить работу холодильника. Если все нормально, установите холодильник на штатное место.

Шаг 5 —Готово

На этом замена может считаться завершенной.

Если компрессор не запускается, то стоит задуматься над другими неисправностями. Вполне может быть, что это неисправность мотора. В этом случае вам стоит купить в нашем интернет-магазине новый двигатель.

Шаг 6 —Эти товары могу Вам пригодиться

• Панели ящиков
• Полка
• Термостат

Шаг 7 —Эти товары могут Вам пригодиться

• Лампочка
• Средство для удаления жира
• Ручка двери



Итак, подведем итоги:

Чтобы заменить реле в холодильнике, нужно выполнить следующие действия:

1. Отключить холодильник от электропитания, разморозить.
2. Демонтировать заднюю  стенку, снять фиксатор провода и вытащить конденсатор.
3. Извлечь старое реле, отсоединить провода.
4. Поставить конденсатор на новое реле.
5. Подключить реле к компрессору, собрать холодильник в обратном порядке.

Вам понадобиться:

• 1. Пускозащитное реле компрессора реле пускозащитное компрессора для холодильника, РКТ-1

  525 р.

• 2. Панели ящиков панель ящика морозильной камеры холодильника Минск Атлант

  345 р.

• 3. Полка для холодильника полка стеклянная с обрамлением для холодильников Минск Атлант

  595 р.

• org/HowToTool»> 4. Лампа для холодильника E14 15 Вт лампа для холодильника E14 15 Вт

  185 р.

Что такое пусковое реле? Основы Обновление

Введение

Пусковое реле — это специальный компонент для запуска компрессора с помощью однофазного асинхронного двигателя. Как отдельный компонент, его функция заключается в подключении и отключении катушки притяжения к цепям управления. В небольшом домашнем оборудовании, таком как холодильники и кондиционеры, их холодильные компрессоры в основном используют однофазные двухфазные асинхронные двигатели, требующие включения пускового реле. После завершения пуска вспомогательная обмотка автоматически отключается во избежание самовозгорания.

Каталог

Введение

Ⅰ Что такое пусковое реле?

Ⅱ Где используются пусковые реле?

Ⅲ Какие существуют типы пусковых реле? 3.1 Пусковые реле тока 3.2 Реле напряжения

Ⅳ Что такое общие неисправности пускового реле? 4.1 Почему пусковые реле выходят из строя? 4.2 Пример анализа

Ⅴ Как подключить реле 12 В?

Ⅵ Часто задаваемые вопросы

---

Ⅰ Что такое пусковое реле?

Пусковые реле относятся к категории переключателей. Они используют электромагнитные и электромеханические принципы для замыкания или размыкания контактов для управления соответствующими цепями. Реле представляет собой управляющее устройство, состоящее из двух частей: управляемой системы (входной контур) и управляющей системы (выходной контур). Когда входная величина (электричество, магнетизм, световое тепло и другие физические величины) достигает определенного значения, выходная величина резко изменяется от нуля до определенного значения (или от определенного значения до нуля). Чтобы реализовать контроль и защиту цепи, регулирование и передачу информации.

Рисунок 1. Символы электрических реле

Ⅱ Где используются пусковые реле?

Пусковое реле представляет собой элемент управления, реализующий автоматический пуск однофазного двухфазного асинхронного двигателя. Например, при запуске компрессора холодильника обмотка двигателя находится под напряжением; когда пуск заканчивается и включается нормальная работа, пусковое реле отключает питание обмотки. Существует несколько типов пусковых реле, обычно используемых в холодильниках, например, встроенные пусковые реле, пусковые реле с тяжелым молотком и полупроводниковые пусковые реле VIE.
Функция автомобильного пускового реле в основном заключается в управлении током высоковольтной линии путем управления током низковольтной линии, играя роль токового выключателя. Реле стартера является одним из компонентов системы стартера. Основная функция его в автомобиле состоит в том, чтобы начать вращение двигателя в режиме управления малым током, в режиме сильного тока, тем самым приводя во вращение ротор магнето внутри генератора, вводя сигнал импульса зажигания в воспламенитель и заставляя воспламенитель генерировать электрический ток. искры, окончательно воспламените газовую смесь в цилиндре и выполните работу.



Ⅲ Какие существуют типы пусковых реле?

3.1 Пусковые реле тока

Катушка пускового реле тока включена последовательно с рабочей обмоткой двигателя компрессора. При работающем двигателе рабочий ток проходит через катушку реле, а для его управления последовательно с пусковой обмоткой включается управляющий контакт. Тип тяжелого молотка, тип PTC ( с положительным температурным коэффициентом ) и ртутные пусковые реле являются очень распространенными типами.
(1) Реле пуска тяжелого молота
В основном оно состоит из катушки, якоря, подвижного контакта, статического контакта и клеммы для проводки.

Рис. 2. Структура реле пуска тяжелого молота

Контакт управления реле нормально разомкнут. Когда питание включено, только катушка реле и рабочая обмотка имеют ток. Поскольку ротор неподвижен, пусковой ток очень большой, так что катушка реле притягивает якорь к движению вверх, подвижный и статический контакты замыкаются, включается пусковая обмотка, и компрессор начинает вращаться. По мере увеличения скорости ток уменьшается, якорь падает под собственным весом, контакт размыкается и пусковое действие завершается.
(2) Пусковое реле PTC
Элемент PTC представляет собой термистор с положительным температурным коэффициентом, который представляет собой полупроводник типа титаната бария, легированный микроэлементами в следовых количествах и изготовленный по специальной технологии. Величина сопротивления термочувствительного элемента PTC, используемого в кондиционере, составляет всего десяток Ом в холодном состоянии, то есть он начинает находиться в состоянии пути в цепи запуска компрессора. Когда компрессор запускается, ток очень большой, так что температура термистора PTC быстро поднимается до точки Кюри (обычно от 100°C до 140°C), а его сопротивление резко возрастает и переходит в состояние разомкнутой цепи. Эта характеристика термистора PTC позволяет широко использовать его в качестве бесконтактного пускового реле в небольших компрессорах кондиционеров.

Рис. 3. Подключение пускового реле PTC

На практике пусковое реле PTC подключается параллельно пусковому конденсатору, а затем последовательно с пусковой обмоткой компрессора. В момент, когда компрессор подключен к источнику питания, сопротивление пускового реле РТС очень мало, и в цепи оно находится в состоянии прохода, а ток, проходящий через пусковую обмотку, очень велик, что делает компрессор создает большой пусковой момент. В то же время из-за резкого увеличения сопротивления элемента PTC пусковая обмотка отключается, благодаря чему компрессор переходит в нормальное рабочее состояние.
Пусковое реле PTC имеет простую конструкцию, без контактов и движущихся частей, поэтому его работа надежна. Из-за тепловой инерции компонентов PTC после каждого запуска для охлаждения требуется от 4 до 5 минут.
(3) Ртутное пусковое реле
Состоит из катушки, плунжерного сердечника, ртути и двух электродов. Потому что катушка ртутного пускового реле включена последовательно с обмоткой компрессора, и при работе через нее проходит ток.

Рис. 4. Структура реле Mercury

Токовая катушка намотана снаружи цилиндра стартера, а внутренняя часть цилиндра оснащена плунжерным железным сердечником и ртутью и заполнена антиокислительным газом аргоном. Токовая катушка пускателя включена последовательно с обмоткой компрессора. Сердечник плунжера находится в нижней части стартера из-за собственного веса перед включением питания, и ртуть не контактирует с двумя электродами, поэтому клеммы ① и ② не проводят ток. Когда компрессор включен, то есть токовые катушки ③ и ④ находятся под напряжением, железный сердечник плунжера одновременно поднимает ртуть под действием электромагнитной силы, так что два электрода находятся в контакте с ртутью для проведения, и пусковая обмотка подключается к источнику питания, наконец машина запускается. При этом поднятая ртуть вытекает из отверстия в нижней части сердечника плунжера, уровень ртути падает, два электрода снова разъединяются, и компрессор переходит в нормальный режим работы.

Рисунок 5. Пусковое реле автомобиля

3.2 Реле напряжения

Пусковое реле напряжения — наиболее часто используемое пусковое реле в бытовых кондиционерах. Он состоит из катушки, железного сердечника, подвижного листа железа, подвижного контакта, фиксированных контактов и выводов.

Рисунок 6. Структура реле напряжения

Катушка его подключена параллельно пусковой обмотке компрессора, а нормально замкнутый контакт последовательно с пусковым конденсатором. После запуска компрессора напряжение на катушке реле изменяется с увеличением скорости двигателя компрессора. Когда скорость двигателя достигает от 70% до 80% номинальной скорости, напряжение на катушке заставляет ее генерировать электромагнитную силу, притягивающую якорь, так что нормально замкнутый контакт размыкается, а пусковой конденсатор становится бесполезным; когда компрессор выключен, нормально замкнутый контакт автоматически закрывается под действием пружины для подготовки к перезапуску компрессора.



Ⅳ Что такое распространенные неисправности пускового реле?

4.1 Почему пусковые реле выходят из строя?

При выходе из строя пускового реле компрессор выходит из строя, пусковой конденсатор не может быть отключен от цепи после запуска или компрессор не может быть запущен после отключения нормально замкнутого контакта перед запуском. Когда реле защиты от перегрузки выходит из строя, кондиционер не может нормально работать. Причина в том, что концы проводов реле ослабли или отвалились, места контактов изношены или приварены, загрязнены, неровны, а катушка замкнута накоротко или отсоединена.
Для компрессоров, использующих реле стартера, когда компрессор не может запуститься после шума, проверьте, в хорошем ли состоянии контакты реле стартера. Основная неисправность реле в том, что сила упругости возвратной пружины ослабевает, и при пуске контакт замыкается и выключается с трудом. Винт регулировки пускового тока можно регулировать. Если регулировочный винт поворачивается с трудом, пружину можно вытянуть плоскогубцами.

4.2 Пример анализа

Как определить, что реле запуска автомобиля сломано? Просто посмотрите на следующие анализы.
🔺 Ошибки стартера
1. Неисправность Явление и причины
При запуске стартер не вращается, возможные неисправности следующие:
(1) Сбой питания
Аккумулятору серьезно не хватает мощности, или пластина вулканизирована или короткое замыкание и т. д. Плохой контакт клеммы полюса аккумуляторной батареи и зажима провода, плохое соединение проводов пусковой цепи, плохой контакт и т. д.
(2) Неисправность стартера
Коллектор имеет плохой контакт со щеткой, обмотка возбуждения или обмотка якоря разомкнуты или замкнуты накоротко, изолирующая щетка заземлена, катушка соленоидного переключателя разомкнута, закорочена, заземлена или ее контакты удалены и т. д.
(3) Неисправность реле стартера
Катушка реле стартера разомкнута, замкнута накоротко или заземлена. Контакты плохо контактируют.
(4) Отказ переключателя зажигания
Проводка переключателя зажигания ослаблена или плохой внутренний контакт.
(5) Неисправна цепь системы запуска.
Обрыв цепи, плохой контакт или отсоединение провода в пусковой цепи.
2. Методы обнаружения
(1) Проверьте источник питания.
Нажмите на клаксон или включите фары. Если звук гудка слабый или хриплый, а свет тусклее, чем обычно, это указывает на проблему с блоком питания.
(2) Проверьте стартер.
С помощью отвертки закоротите клемму, соединяющую аккумулятор и токопроводящую пластину двигателя на электромагнитном переключателе стартера. Если стартер не вращается, значит неисправность в двигателе, поэтому стартер следует разобрать и осмотреть.
(3) Проверьте электромагнитный выключатель.
С помощью отвертки замкните клемму, соединяющую реле стартера, с клеммой, соединяющей аккумулятор. Если стартер не крутит, значит неисправен электромагнитный выключатель стартера. Электромагнитный выключатель следует разобрать и осмотреть.
(4) Проверьте пусковое реле.
С помощью отвертки замкните накоротко клеммы «питание» и «стартер» на пусковом реле. Если стартер вращается, значит неисправно реле. В противном случае следует проверить следующий шаг.
(5) Проверьте замок зажигания и проводку.
Соедините «аккумулятор» реле стартера напрямую с замком зажигания. Если стартер работает нормально, значит, неисправность кроется в линии от реле стартера до замка зажигания.

🔺 Плохой стартер
1. Неисправность Явление и причины
При запуске скорость стартера явно низкая или даже останавливается. Возможные неисправности:
(1) Сбой питания
Отказ батареи или короткое замыкание из-за вулканизации пластины, плохой контакт в пусковом проводе питания и т. д.
(2) Неисправность стартера
Плохой контакт коллектора со щеткой, плохой контакт контактной пластины электромагнитного выключателя и контакта, локальное короткое замыкание в обмотке возбуждения двигателя или обмотке якоря и т. д.
2. Обнаружение Методы
Если стартер работает слабо, сначала проверьте источник питания стартера. Стартер следует разобрать и проверить, нет ли проблем с питанием стартера. Сначала проверьте контакт между контактной пластиной электромагнитного переключателя, коммутатором и щеткой, а затем проверьте обмотку возбуждения и якорь.

Рисунок 7. Структура теплового реле

🔺 Стартер на холостом ходу
1. Неисправности и причины
После включения пускового переключателя быстро вращается только стартер, но коленвал двигателя не вращается, что свидетельствует о включении стартера цепь разблокирована. Так что неисправность может крыться в трансмиссии стартера и зубчатом венце маховика.
2. Методы обнаружения
(1) Если стартер работает на холостом ходу при ударе шестерен, это указывает на то, что зубья зубчатого венца маховика или зубья шестерни стартера сильно изношены или повреждены, что приводит к неправильному зацеплению.
(2) К неисправностям трансмиссионного устройства стартера относятся: повреждена пружина одностороннего зацепления; ролики одностороннего зацепления сильно изношены; шлицевая канавка втулки одностороннего зацепления заржавела. Эти неисправности будут препятствовать нормальному движению шестерни и приведут к тому, что она не сможет точно взаимодействовать с зубчатым венцом маховика.
(3) В некоторых стартовых трансмиссиях используется одноступенчатый планетарный редуктор, который имеет компактную конструкцию, большое передаточное число и высокую эффективность. Но при использовании нагрузка часто слишком велика, чтобы сжечь устройство. Некоторые используют муфты с фрикционными дисками. При повреждении нажимной пружины шлицы ржавеют и застревают, что приводит к проскальзыванию фрикциона, что также приведет к повреждению стартера.

Как решить эти проблемы, когда мы знаем о выходе из строя пускового реле? Посмотрите видео ниже:

Как проверить и заменить реле стартера?

Ⅴ Как подключить реле 12 В?

Пусковое реле представляет собой низковольтное реле постоянного тока. Когда мы хотим запустить силовое оборудование, мы подключаем катушку реле стартера к напряжению постоянного тока и создаем магнитную силу, чтобы притянуть главный контакт электромагнитного переключателя, и подаем постоянный ток, подаваемый аккумулятором, на стартер, который используется для привода силовых машин и оборудования для запуска. Чтобы четко понять взаимодействие пускового реле и двигателя, ниже нарисована их физическая схема.

Рисунок 8. Схема подключения пускового реле 12 В

Из рисунка видно, что электромагнитное пусковое реле имеет три болта, два из которых толстые (③ и ④), а один тонкий. (⑤). Тонкий проводной болт — это подводящий провод (плюс +) втягивающей катушки реле. В это время он подключен к отрицательному (отрицательному заземлению) через переключатель кнопки запуска (или переключатель ручки). Нажмите кнопку запуска, и катушка электромагнитного реле запитана, главный контакт замкнут, постоянный ток батареи и катушка стартера образуют полностью замкнутое состояние, и, наконец, двигатель начинает вращаться, тем самым приводя в движение механическую энергию. оборудование для работы.
Примечание. Для реле стартера с тремя контактами болт, помеченный красным, обычно является положительной входной клеммой аккумулятора (③), а другой толстый проводной болт подключается к стартеру (④). Если проводка перепутана, когда тонкий клеммный болт соединен с землей, пусковой двигатель не работает. Это связано с тем, что внутренний вывод катушки пускового реле является общим с выводом толстой проводки. В это время следует поменять местами толстую клемму проводки.
Токовое пусковое реле имеет два толстых болта проводки, посередине выходит мягкий провод, из провода выходит два вывода. По сути, принцип работы у него такой же, как и у трех проводных столбов. Среди двух проводов, выходящих сюда, один уже находится внутри пускового реле, заземляющего утюг, вам нужно только подключить два провода от него к выключателю кнопки запуска, чтобы запустить двигатель.



Ⅵ Часто задаваемые вопросы

1. Что такое пусковое реле?
Реле стартера — это устройство, которое использует небольшое количество электрического тока от выключателя зажигания для питания электромагнита, который приводит в действие выключатель с большим током, который, в свою очередь, запускает работу стартера или соленоида стартера.



2. Какова функция пускового реле?
Реле стартера действует как замыкатель электрической цепи или автоматический выключатель между аккумуляторной батареей автомобиля и стартером. Это помогает увеличить ток батареи, так что при зажигании требуется не такой большой ток.



3. Что такое пусковое реле в холодильнике?
Пусковое реле холодильника — это устройство, которое запускает компрессор внутри холодильника. Если сгорело пусковое реле холодильника, то компрессор может не работать и салон не замерзнет.



4. Можно ли обойти реле холодильника?
С помощью плоской отвертки нажмите на пространство между реле и его корпусом. Затем нажмите на само реле и вытащите его, чтобы вынуть из холодильника. … Используя изоленту, соедините оба конца провода обратно с корпусом реле, чтобы он полностью обошёл отсутствующее реле и замкнул цепь.



5. Что происходит, когда реле стартера выходит из строя?
Если ваше реле стартера вышло из строя, электрический сигнал никогда не пройдет от аккумулятора к стартеру. В результате ваш двигатель не заведется, сколько бы раз вы ни поворачивали ключ. Неисправное реле часто издает слышимый щелчок при повороте автомобиля.



6. Как долго работает реле стартера?
Реле стартера — это долговечный компонент, который может прослужить до 100 000 миль. Так что замена стоит своих денег.



7. Реле стартера и реле зажигания — это одно и то же?
В случае со стартером выключатель зажигания подает сигнал реле/соленоиду (возможно, через компьютер), и реле/соленоид включает цепь стартера, чтобы включить стартер. Теперь термины «реле» и «соленоид» часто используются взаимозаменяемо, и возникает много путаницы в отношении того, что есть что.



8. Нужно ли реле стартера?
Пропускает большой ток, когда вы поворачиваете ключ зажигания или нажимаете кнопку запуска автомобиля. Замок зажигания не может справиться с большим током, потребляемым стартерным двигателем. Без реле он бы сгорел. … Если реле стартера не работает, это может означать, что автомобиль не заводится.
