Как рассчитать количество радиаторов отопления и секций для них

С чего начать монтаж радиатора?

Установка таких систем начинается с расчёта количества радиаторов отопления для помещения. Также важно продумать и количество секций радиаторов системы отопления, ведь от этого также зависит количество тепла в доме.

Правильный расчет радиаторов отопления — довольно важная задача для каждого хозяина, который затеял замену труб или только строит систему отопления. Если будет установлено недостаточное количество секций или самих радиаторов, то помещение не прогреется во время холодов. С обратной стороны приобретение, а также установки слишком больших радиаторов повлечет за собой большие расходы на оплату за отопление.  Поэтому и появляется вопрос о том, как рассчитать количество секций радиатора отопления, а также количество самих теплообменников.

При замене старой отопительной системы  необходимо учитывать, что теплоотдача новых батарей может быть больше, поэтому количество радиаторов можно сократить и тем самым сэкономить средства.

Способы расчета количества радиаторов и секций для них

Самый распространенный и популярный способ – это расчет по площади помещения. Таким способом может воспользоваться даже неопытный мастер и получить достаточно точные результаты. Нельзя забывать, что расчет по площади подходит только для помещений с низкими потолками (2,40-2,60 м). Согласно строительным нормам для обогрева понадобится 100 Вт тепловой мощности на каждый квадратный метр помещения.

Для стандартных помещений можно воспользоваться этими простыми расчетами, однако иногда в конструкции помещения есть нюансы, которые тоже нужно учитывать, чтобы не прогадать с количеством секций радиаторов отопления. Более точные расчеты получают, когда исходят не из площади комнаты, а из ее объема, то есть учитывая высоту потолка. Также нельзя забывать, что нужно брать во внимание минимальные показатели, которые могут выдать трубы, а не максимальные, как советуют производители. Ведь согласитесь, не у каждого радиаторы работают на полную мощность.

Особенности расчета в частном доме

Для расчета секций радиаторов отопления в частном доме советуют приглашать специалиста, ведь не каждый дом можно считать стандартным. В нем всегда найдутся выступы и проемы, перегородки и другие преграды, мешающие сделать расчет по обычной схеме. Также нужно учитывать высоту потолка, наличие утепления стен, размер окон, их состояние и многие другие факторы. Для самых точных расчетов необходимо знать коэффициент средней температуры воздуха, учесть тип помещения, коэффициент высоты потолков и т.д.

Если вы все-таки задались вопросом, как рассчитать количество радиаторов отопления, то учитывайте каждый нюанс и продумайте всё до мелочей, чтобы в зимние холода просто наслаждаться теплом и уютом, а не решать проблемы с отоплением в доме. Интернет-магазин «Терма-МСК» поможет выбрать для вас лучшие радиаторы с правильным количеством секций. В нашей фирме мы реализуем радиаторы только от лучших мировых производителей с прекрасным качеством и по доступным ценам. Мы всегда рады новым клиентам, а всё, что вам нужно —  сделать правильные расчеты и обратиться в «Терма-МСК» за первоклассной продукцией!

Как рассчитать количество секций радиатора отопления?

Подбор и расчет радиаторов — непростая задача. От правильности ее решения зависит температура в помещении, затраты на его отопление и содержание рабочего контура.

В рамках сегодняшнего материала мы расскажем, как рассчитать количество радиаторов отопления на комнату, поговорим об особенностях продукции, предлагаемой современными производителями. Статья будет полезна новичкам и опытным мастерам.

Особенности радиаторов, представленных на рынке

Перед расчетом количества радиаторов отопления стоит определиться с их типом. Покупателю доступны стальные, чугунные, алюминиевые и биметаллические батареи. Каждая разновидность изделий имеет особенности и заслуживает отдельного внимания.

Стальные радиаторы

Батареи, отличающиеся малой массой и простотой монтажа. Элементы радиатора выполнены из конструкционной или легированной стали, имеют незначительную толщину. Это приводит к большим тепловым потерям, увеличивает затраты на отопление дома или квартиры.

К недостаткам решений из стали относятся уязвимость перед коррозией и низкий коэффициент полезного действия. Большинство изделий не имеет секций, является цельными конструкциями. Интенсивность теплоотдачи зависит от общего объема радиатора.

Чугунные радиаторы

Батарея из чугуна обладает длительным сроком службы. Она совместима с любыми теплоносителями, устойчива к гидроударам. Современные радиаторы, в отличие от изделий из СССР, имеют эстетичный вид, подходят для жилых комнат и офисных помещений.

У чугунных батарей всего два недостатка — высокая хрупкость и уязвимость перед ударным воздействием. В остальном они являются прекрасным решением для большинства отопительных систем.

Алюминиевые радиаторы

Универсальные батареи, востребованные при решении типовых и нестандартных задач. К достоинствам изделий относятся:

• высокий КПД;
• легкость;
• длительный срок службы;
• прекрасный внешний вид.

При расчете алюминиевых радиаторов отопления для комнаты учитывается их конфигурация и число секций.

К недостаткам решений из алюминия относятся риск разрушения стыковых соединений и возможность кислородной коррозии с интенсивным выделением газа. Подобные неприятности возникают при нарушении условий монтажа и приобретении некачественных радиаторов.

Биметаллические радиаторы

Комбинированные устройства, сопоставимые по КПД с алюминиевыми приборами. Основное преимущество — возможность изменить количество секций радиатора. Это позволяет исправить ошибки при расчете системы отопления квартиры по площади.

В состав батареи входят:

• металлические коллекторы с верхним и нижним подключением;
• резьбовые муфты;
• теплоотводящие алюминиевые насадки.

Биметаллические изделия обладают длительным сроком службы. Их единственный минус — высокая цена.

Расчет количества секций

Рассчитать количество секций радиатора отопления поможет простая формула:

M=N х 100

Где:

• M— требуемая теплоотдача отопительных радиаторов;
• N— площадь помещения.

Узнав величину теплоотдачи, необходимо посетить сайт производителя батарей. На нем указан параметр для одной секции и комплектного изделия.

При подборе радиаторов отопления по площади важно тщательно обмерить помещение. Это исключит ошибки и неточности, избавит от временных и финансовых потерь.

Покупка сопутствующей продукции для систем отопления

Приобрести оборудование для тепловых сетей поможет компания «ЭкоМонтаж». Предприятие предлагает краны, заглушки, трубы и фитинги. Представлены решения от отечественных и зарубежных производителей. Продукция отличается высоким качеством, обладает длительным сроком службы.

Принимаются оптовые и розничные заказы.

Заказать консультацию

Ваше имя*

Ваш телефон*

Радиатор какого размера мне нужен для обогрева комнаты?

Домашние радиаторные системы бывают разных типов и могут использоваться в качестве единственного источника тепла или в качестве дополнения к основному типу отопления, например печи. Хотя каждый тип использует один и тот же процесс нагрева конвекции, существуют различия в их типе топлива, включая пар, горячую воду и электричество. Поэтому определение подходящего типа, размера или количества единиц для вашего помещения будет зависеть от нескольких факторов.

Имеет ли значение размер радиатора?

Выбор правильного размера радиатора жизненно важен для общей эффективности обогрева. Если радиатор слишком большой, много энергии будет потрачено впустую, что увеличит ваши счета за отопление. Если радиатор слишком мал, его тепловой мощности будет недостаточно для обогрева помещения до нужной температуры, что в первую очередь лишает смысла установку радиатора. В некоторых комнатах может потребоваться несколько блоков для адекватного обогрева.

Сколько радиаторов нужно в комнате?

Если вы планируете отапливать большую комнату, иногда радиатор большего размера — не лучший вариант.

Несколько радиаторов смогут более равномерно распределять тепло по комнате и в сумме обеспечивать необходимую мощность обогрева. Вот почему иногда предлагается, чтобы у вас был один радиатор на 5 кубометров площади.

Чтобы рассчитать это, вам нужно измерить объем отапливаемого помещения. Это делается путем умножения длины, ширины и высоты помещения: L (ft) x W (ft) x H (ft) = объем в кубических футах (ft³).

Чтобы тепловая мощность ваших радиаторов точно соответствовала размеру помещения, вам необходимо дополнительно рассчитать BTU (тепловую мощность).

Связанная тема : Почему в одной комнате холоднее, чем в других?

Что такое БТЕ в радиаторах?

Эта единица измерения определяется как количество энергии, необходимое для повышения температуры одного фунта воды на один градус по Фаренгейту.

Как рассчитать БТЕ радиатора для комнаты

После того, как вы определили объем вашей комнаты с помощью приведенной выше формулы, возьмите этот объем комнаты и умножьте его, чтобы получить представление о необходимых БТЕ в час. Формула для стандартной спальни будет выглядеть так: Объем (фут³) x 4 = выходная мощность БТЕ. Это даст вам приблизительную оценку правильной мощности, необходимой в БТЕ, исходя из средней эффективности обогрева спальни и дизайна. Однако умноженное число может быть больше или меньше в зависимости от типа и размера комнаты. Для большего пространства, такого как гостиная или столовая, умножьте этот объем на 5 вместо этого, а для небольших общих помещений или кухонь умножьте на 3. Таким образом, вы можете начать определять среднюю тепловую мощность, необходимую для радиатора в вашем помещении.

, и потребуется ли вам один или несколько радиаторов с БТЕ, которые составляют эту сумму.

Однако есть несколько дополнительных факторов, которые следует учитывать при выборе радиатора для помещения. При расчете БТЕ для вас учтет и другие параметры, которые техник по ОВКВ учтет:

• Комнатная температура. Большинство типов помещений имеют среднюю, идеальную температуру. Чтобы удовлетворить эти потребности в температуре, необходимо правильно рассчитать БТЕ.

• Расположение комнаты. Комната, расположенная в подвале по сравнению с верхним этажом, потребует более высокой БТЕ из-за характера подъема тепла.

• Тип климата. В более жарком климате не требуется такого высокого значения BTU, как в более холодном климате, из-за разницы в необходимой тепловой мощности.

• Окна. Количество естественного света и эффективность окон будут определять, нужно ли вам более высокое или более низкое значение BTU.

• Изоляция. Если у вас недостаточная теплоизоляция сверху, снизу или вокруг помещения, которое вы обогреваете, вам потребуется более высокая тепловая мощность, и наоборот.

• Тип пола. Различные напольные покрытия лучше сохраняют или теряют тепло.


Из-за множества факторов, которые необходимо учитывать при выборе правильного размера радиатора, лучше всего проконсультироваться с лицензированным специалистом по ОВКВ по поводу выбора размера и установки радиатора в вашем доме.

Связанная тема: способов согреться без увеличения мощности

Нужна помощь в выборе правильного размера радиатора?

Чтобы подобрать правильный размер радиатора или количество меньших радиаторов для комнаты, требуются специальные расчеты и ноу-хау, о которых средний домовладелец может не знать. В конечном счете, обращение к специалисту по системам отопления, вентиляции и кондиционирования воздуха для принятия решения может помочь вам сэкономить время, силы и сделать отопление более эффективным.

Для подбора оптимального, наиболее энергоэффективного и экономичного радиатора обратитесь в местный сервисный центр Aire Serv. Позвоните нам по телефону (855) 679-0011 сегодня или запишитесь на прием онлайн, чтобы узнать больше.

Категории:

• Советы по HVAC
• Экономия энергии
• Отопление

Мощность радиаторов отопления, как определить своими руками, инструкция, фото, видео

Грамотно устроенная система отопления обеспечит жилье необходимой температурой и будет комфортно во всех помещениях в любую погоду. Но чтобы передать тепло воздушному пространству жилых помещений, нужно знать необходимое количество батарей, не так ли?

Рассчитать это поможет расчет радиаторов отопления, основанный на расчетах тепловой мощности, требуемой от установленных отопительных приборов.

Вы когда-нибудь делали такой расчет и боитесь ошибиться? Мы поможем вам разобраться в формулах — в статье описан подробный алгоритм расчета, проанализированы значения отдельных коэффициентов, используемых в процессе расчета.

Чтобы вам было проще разобраться в тонкостях расчета, мы подобрали тематические фотографии и полезные видео, объясняющие принцип расчета мощности отопительных приборов.

Упрощенный расчет компенсации тепловых потерь

Любые расчеты основаны на определенных принципах. В основу расчета необходимой тепловой мощности батарей положено понимание того, что исправно функционирующие отопительные приборы должны полностью компенсировать тепловые потери, возникающие при их эксплуатации из-за особенностей отапливаемых помещений.

Для жилых помещений, расположенных в хорошо утепленном доме, расположенном, в свою очередь, в умеренном климатическом поясе, в ряде случаев подходит упрощенный расчет компенсации тепловых утечек.

Для таких помещений расчеты основаны на нормативной мощности 41 Вт, необходимой для обогрева 1 куб.м. жизненное пространство.

Чтобы тепловая энергия, выделяемая отопительными приборами, направлялась именно на обогрев помещений, необходимо утеплить стены, чердаки, окна и полы.

Формула для определения тепловой мощности радиаторов, необходимой для поддержания оптимальных условий проживания в помещении, выглядит следующим образом:

Q = 41 х V ,

Где V — объем отапливаемого помещения в кубометрах.

Полученный четырехзначный результат можно выразить в киловаттах, уменьшив его из расчета 1 кВт = 1000 Вт.

Параметры биметаллических радиаторов

Технические параметры биметаллических радиаторов определяются особенностями их конструкции — в легком алюминиевом корпусе находится стержень из антикоррозионной стали, контактирующий с теплоносителем. Такой симбиоз материалов придает им антикоррозийную стойкость, высокую теплоотдачу и малый вес, что облегчает процесс монтажа.

К недостаткам относятся высокая стоимость и низкая пропускная способность.

Исходя из вышеизложенного, полуметаллические радиаторы можно использовать для частных домов с индивидуальным отоплением, но только биметаллические радиаторы выдерживают агрессивную водную среду центрального отопления.

Конструктивно данные виды отопительных приборов делятся на монолитные и секционные. Первые в два раза превосходят второй тип по сроку службы и в три раза — по рабочему давлению. И, как следствие, по себестоимости.

Практический пример расчета тепловой мощности

Исходные данные:

1. Угловая комната без балкона на втором этаже двухэтажного шлакоблочного оштукатуренного дома в безветренном районе Западной Сибири.
2. Длина помещения 5,30 м Х ширина 4,30 м = площадь 22,79 кв.м.
3. Ширина окна 1,30 м Х высота 1,70 м = площадь 2,21 кв.м.
4. Высота помещения = 2,95 м.

Последовательность расчета:

. Q = 2 986 Вт

Площадь помещения в кв.м.:	S = 22.79
Window orientation — south:	R = 1.0
The number of external walls is two:	K = 1.2
Insulation of external walls — standard:	U = 1.0
Minimum temperature — down to -35 ° C:	T = 1. 3
Room height — up to 3 m:	H = 1.05
Upstairs room — not insulated attic:	W = 1,0
Рамы — стеклопакеты однокамерные:	G = 1,0
Отношение площадей окна и помещения — до 0,1:	Х =

Ниже описано, как рассчитать количество секций радиатора и необходимое количество батарей. Он основан на полученных результатах тепловой мощности с учетом размеров предполагаемых мест установки отопительных приборов.

Вне зависимости от результата, в угловых комнатах рекомендуется оборудовать радиаторами не только оконные ниши. Батареи следует устанавливать у «глухих» наружных стен или у углов, подвергающихся наибольшему промерзанию из-за уличного холода.

Как выбрать чугунный радиатор

На какие характеристики радиатора следует обратить внимание при выборе радиаторов? В первую очередь это:

• рабочее давление;
• рабочая температура в системе отопления, для которой рассчитывается теплоотдача;
• теплопередача;
• площадь теплоизлучающей поверхности;

Первый из этих показателей определяет давление теплоносителя (воды), которое может выдержать радиатор. Чем выше этажность здания, тем оно должно быть прочнее. Второй обозначает, с какой температурой теплоноситель подается в радиатор и с какой выходит из него для последующего нагрева. Итак, показатель 90/70 означает, что вода, поступающая в первую секцию батареи, имеет температуру 90 градусов. а на выходе из его последней секции — 70 град. Теплоотдача – это показатель, показывающий, сколько тепла отдает секция радиатора за время остывания воды в ней от температуры на входе (например, 90 градусов) до температуры на выходе (например, 70 градусов).

Отдельного внимания заслуживает форма приобретенного радиатора. Не секрет, что предубеждение к чугунным радиаторам вызвано тем, что при упоминании о них многие вспоминают знакомую с детства «чугунную гармошку» под окном. Ведь обычные «ребристые батареи» имеют небольшую и малоэффективную площадь нагрева (теплообмена) — так для сечения привычного радиатора МС 140 этот показатель равен 0,23 кв. м.

Часть тепла поступающего теплоносителя теряется «по пути» от котла отопления к батарее водяного отопления, т. к. для таких систем используются массивные подводящие трубы. Кроме того, для нагрева воды до расчетной температуры 90 градусов. подходят только паровые котлы большой мощности. Поэтому в частных домах система отопления иногда работает в более низком температурном режиме.

Однако современные чугунные радиаторы как по внешнему виду, так и, соответственно, по параметрам могут существенно отличаться от своих предшественников – «гармошек». Сохраняя все достоинства традиционных чугунных батарей, он лишен многих их недостатков. Итак, радиатор минского производства 1К60П-500 собран из плоских пластин, каждая из которых имеет небольшую площадь нагрева (0,116 м) и малую мощность (70 Вт).

Однако собранный из них радиатор, по сути, представляет собой нагревательную панель, которая (в отличие от ребристых батарей) дает широкий направленный тепловой поток. Другие производители также предоставляют широкий выбор таких радиаторов.

Преимущество современных чугунных радиаторов в том, что многие модели позволяют собирать батареи необходимой мощности из отдельных секций.

Радиаторы, реализуемые в сборе (например, Conner, STI Breeze и некоторые другие), формируются из числа секций, предназначенных для помещений различной площади на основании инженерного расчета необходимой тепловой мощности на квадратный метр помещения.

Например, вы можете приобрести один радиатор по 4-6-8-12 секций или два радиатора по 4 (6, 8 секций).

Удельная тепловая мощность батарейных секций

Еще до выполнения общего расчета необходимой теплоотдачи отопительных приборов необходимо решить, какие сборно-разборные батареи из какого материала будут установлены в помещениях.

Выбор должен основываться на характеристиках системы отопления (внутреннее давление, температура теплоносителя). При этом не следует забывать о сильно различающейся стоимости покупаемой продукции.

О том, как правильно рассчитать необходимое количество разных батарей для отопления, пойдет речь далее.

При температуре теплоносителя 70°С стандартные 500 мм секции радиаторов из разнородных материалов имеют неодинаковую удельную теплоотдачу «q».

1. Чугун — q = 160 Вт (удельная мощность одной чугунной секции). Радиаторы из этого металла подходят для любой системы отопления.
2. Сталь — q = 85 Вт … Стальные трубчатые радиаторы выдерживают самые суровые условия эксплуатации. Их секции красивы своим металлическим блеском, но обладают наименьшим тепловыделением.
3. Алюминий — q=200 Ватт … Легкие, эстетичные алюминиевые радиаторы следует устанавливать только в автономных системах отопления, в которых давление менее 7 атмосфер. А вот по теплоотдаче их секции не имеют себе равных.
4. Биметалл — q = 180 Ватт … Внутренности биметаллических радиаторов изготовлены из стали, а теплоотводящая поверхность из алюминия. Эти батареи выдерживают все виды давления и температурных условий. Удельная тепловая мощность биметаллических секций также на высоте.

Приведенные значения q достаточно условны и используются для предварительных расчетов. Более точные цифры содержатся в паспортах приобретаемых отопительных приборов.

Галерея изображений

Фото из

Преимущества секционного принципа сборки

Основные правила сборки отопительных приборов

Устаревшие чугунные аккумуляторные секции

Окрашенные порошковой краской секции

Сколько весит1 медный радиатор ВАЗ?

Если на старой копейке сдох родной медный радиатор, найти ему замену очень просто и не так дорого, как если взять оригинальный.

Можно смело ставить алюминий для ВАЗ 2103-2106.

Лично я брал себе от производителя LUZAR.

Доработка требует докупки патрубков (квасцы 2106), прямых рук и пары часов свободного времени.

Экономия финансов в 2,5 раза.

Код Лузара LRc 0106

OEM номер: 2106-1301012

Размер сердечника, мм: 450*342*32

Где можно купить

Применяемость для А/М

Торговая марка — LRc — Luzar Radiator Cooler

Мы производим сотни моделей радиаторы охлаждения двигателя для автомобилей. Радиаторы выпускаются практически для любых марок на рынке России, различных модификаций, с различными моторами. Постоянно в разработке десятки новых радиаторов охлаждения — для популярных и новейших автомобилей, которые можно купить в России и СНГ.

Радиатор системы охлаждения Теплообменник, предотвращающий перегрев двигателя во время работы. Радиатор охлаждения рассеивает лишнее. подробнее

Бренд — LRc — Luzar Радиатор радиатора

Мы производим сотни моделей радиаторов охлаждения двигателя для автомобилей. Радиаторы выпускаются практически для любых марок на рынке России, различных модификаций, с различными моторами. Постоянно в разработке десятки новых радиаторов охлаждения — для популярных и новейших автомобилей, которые можно купить в России и СНГ.

Радиатор системы охлаждения Теплообменник, предотвращающий перегрев двигателя во время работы. Радиатор охлаждения отводит лишнее тепло от двигателя автомобиля через охлаждающую жидкость, тем самым поддерживая оптимальную температуру 85-100°С (в зависимости от марки автомобиля).

По конструкции радиаторы системы охлаждения от LUZAR

Радиаторы охлаждения LUZAR можно разделить на три типа:

1. Трубчато-пластинчатые, сборные, алюминиевые. Состоит из алюминиевых пластин, через которые проходят алюминиевые трубки, по которым течет теплоноситель. Баки на этих радиаторах сделаны из пластика. Радиаторы охлаждения этого типа применяются для двигателей с небольшой кубатурой — из-за ограниченной теплоотдачи; обладают наилучшей жесткостью и малым весом, а также наименьшей стоимостью.
2. Лента трубчатая несобранная (паяная), алюминий. Гофрированная алюминиевая лента в таком радиаторе расположена между алюминиевыми плоскоовальными трубками. Баки-радиаторы этого типа могут изготавливаться как из пластика (наиболее распространенный), так и из металла (чаще всего используются радиаторы охлаждения грузов). Конструкция неразборных (паянных) алюминиевых радиаторов охлаждения наиболее универсальна, что позволяет создавать теплообменники с любыми заданными характеристиками. Они имеют малый вес и относительно высокую жесткость, а также оптимальную цену.

Лента трубчатая несобранная (паяная), медно-латунная. Конструкция очень близка к типу 2 — между медными плоскоовальными трубками расположены медные полоски, сложенные в виде «гармошки». При этом баки на таких радиаторах охлаждения используются латунные — с целью повышения общей жесткости конструкции. Медные радиаторы охлаждения — благодаря высокой удельной теплоемкости меди — обладают отличными показателями теплопередачи. Однако из-за высокой мягкости меди радиаторы охлаждения из этого металла вынуждены иметь узкую трубку и большой интервал (шаг) между трубками, что накладывает серьезные ограничения на максимальную эффективность. Также у медных радиаторов самая высокая цена и самая низкая жесткость на кручение, изгиб и внутреннее давление. В связи с этим медные радиаторы «устарели» и постепенно выводятся из употребления.

LUZAR: гарантия и надежность

Мы производим радиаторы по стандартам производителей автомобилей. Каждое изделие проходит испытания избыточным давлением и агрессивной средой, чтобы на этапе производства можно было выявить коррозионные дефекты и протечки.

Продукция LUZAR распространяется через магазины-партнеры, список которых можно найти в разделе «Где купить?» Раздел. В этих же магазинах вы сможете обменять радиатор охлаждения, если обнаружите брак или несовместимость с вашим автомобилем.

На вопросы по производству, упаковке, установке и продаже отвечают наши менеджеры по телефону 8-800-555-8965.

Технические характеристики

Описание продукта

Каталожная группа. Система охлаждения Двигатель

Описание Радиатор

ООО «Оренбургский радиатор» занимается разработкой, внедрением и серийным производством радиаторной продукции, которая используется в производстве тракторов, комбайнов, сельскохозяйственной техники, а также отечественных автомобилей и грузовики.

Уже среди выпускаемой продукции насчитывается более 500 наименований продукции, которая востребована не только в России, но и за рубежом (в Беларуси, Казахстане, Украине, Польше, Венгрии, Туркменистане, Германии, Чехии, Пакистане и др. ) .).

automotocity.com

Расчет количества секций радиатора

Сборно-разборные радиаторы из любого материала хороши тем, что отдельные секции можно добавлять или убирать для достижения расчетной тепловой мощности.

Для определения необходимого количества «N» секций батарей из выбранного материала следуйте формуле:

N = Q/q ,

Где:

• Q = рассчитанная ранее необходимая тепловая мощность приборов для обогрева помещения,
• q = удельная тепловая мощность отдельной секции батарей, предназначенных для установки.

Рассчитав общее необходимое количество секций радиаторов в помещении, нужно понять, сколько батарей нужно установить. Этот расчет основан на сравнении размеров предполагаемых мест установки отопительных приборов и размеров батарей с учетом подачи.

элементы батареи соединяются ниппелями с разнонаправленной наружной резьбой с помощью радиаторного ключа, при этом в места соединений устанавливаются прокладки

Для предварительных расчетов можно вооружиться данными о ширине секций разных радиаторов:

• чугун = 93 мм,
• алюминий = 80 мм,
• биметалл = 82 мм.

При изготовлении сборно-разборных радиаторов из стальных труб производители не придерживаются определенных стандартов. Если вы хотите поставить такие аккумуляторы, следует подойти к вопросу индивидуально.

Вы также можете воспользоваться нашим бесплатным онлайн калькулятором для расчета количества секций:

Увеличенный радиатор охлаждения — DRIVE2

Всем привет, наконец-то мы воплотили нашу старую идею в металле, а точнее в меди. Увеличенный радиатор охлаждения.

Полный размер

В интернете и просто в личном общении много людей, которые жалуются на нагрев двигателей, особенно в горах. В основном это владельцы автомобилей «автомат» с разными моторами.

Решено начать с изготовления самого большого радиатора с тремя рядами сот (есть вариант с двумя) толщиной 70 мм по сотам (двухрядный имеет толщину 46 мм по сотам)

стандартный алюминий толщиной 35 мм в сотах.

Были опасения, что такая толщина не влезет в стандартный моторный отсек, но как оказалось все влезает, не без усилий конечно.

Ставим этот радиатор на патруль в комплектации с двигателем тд42т и АКПП. Технические данные автомобиля Лифт 2″, шины 35″ м/т, главные пары в редукторах 4.375.

Рассказ в мелких деталях здесь особого смысла не имеет, т.к. для товара будет составлена ​​своего рода инструкция по установке с фото и отправлена ​​тем, кто собирается устанавливать наш товар

Короче, нужно внимательно, без отслаивания, а совсем чуть-чуть, подогните нижние края «брызговиков» (арок) в районе нижней части радиатора, подрежьте диффузор в нескольких местах (если он сохранился) и подрежьте верхнюю и нижние патрубки охлаждения для компенсации толщины радиатора (в случае с двухрядным радиатором все проще).

Также мы провели тесты, повесив датчики температуры на входе и выходе радиатора, чтобы иметь объективную оценку происходящего и понять, стоит ли игра выделки и потраченных денег. И конечно оба взвешивали))). Стандартный радиатор имеет вес 8 кг. Медный 23 кг.

Для начала замерили работу штатного радиатора, затем увеличенного медного.

И так первое фото, это работа штатного радиатора, температура воздуха на улице минус 5

Второе фото, температура медного радиатора, температура наружного воздуха 0, к машине прицеплен прицеп с грузом 400 кг.

Полноразмерный

Равномерное движение на скорости 60-80 Стандартный радиатор.

Полноразмерный

Плавный ход на скоростях 60-80 Увеличенный радиатор

Полные

www.drive2.ru

Повышение эффективности теплообмена При обогреве помещения радиатором 90807, 900 наружная стена также интенсивно нагревается в области за радиатором. Это приводит к дополнительным ненужным потерям тепла.

Для повышения эффективности отвода тепла от радиатора предлагается экранировать обогреватель с наружной стены теплоотражающим экраном.

На рынке представлены разнообразные современные теплоизоляционные материалы с фольгированной теплоотражающей поверхностью. Фольга предохраняет подогретый батареей теплый воздух от соприкосновения с холодной стеной и направляет его внутрь помещения.

Для корректной работы границы установленного отражателя должны превышать габариты излучателя и выступать на 2-3 см с каждой стороны. Зазор между утеплителем и поверхностью теплозащиты должен быть 3-5 см.

Для изготовления теплоотражающего экрана можно посоветовать Изоспан, Пенофол, Алуф. Из купленного рулона вырезается прямоугольник необходимых размеров и закрепляется на стене в месте установки радиатора.

Экран, отражающий тепло обогревателя, лучше всего крепить к стене силиконовым клеем или жидкими гвоздями

Рекомендуется отделять лист утеплителя от наружной стены с небольшим воздушным зазором, например, с помощью тонкой пластиковой решетки.

Если отражатель соединяется из нескольких кусков изоляционного материала, то стыки со стороны фольги должны быть проклеены металлизированным скотчем.

Радиаторы стальные

Отопительные приборы из стали представлены на рынке в широком ассортименте. Конструктивно они делятся на панельные и трубчатые.

В первом случае панель крепится на стену или на пол. Каждая часть состоит из двух сварных пластин, между которыми циркулирует теплоноситель. Все элементы соединяются точечной сваркой. Такая конструкция значительно увеличивает теплоотдачу. Для увеличения этого показателя несколько панелей соединяются между собой, но в этом случае батарея становится очень тяжелой – радиатор из трех панелей по весу равен чугуну.

Во втором случае конструкция состоит из нижнего и верхнего коллекторов, соединенных друг с другом вертикальными трубами. Один такой элемент может содержать максимум шесть трубок. Для увеличения поверхности радиатора несколько секций можно соединить вместе.

Оба типа являются прочными нагревательными приборами с хорошей теплоотдачей.

Радиаторы трубчатые стальные по конструктивным соображениям могут изготавливаться в виде перегородок, лестничных ограждений, рам зеркал.

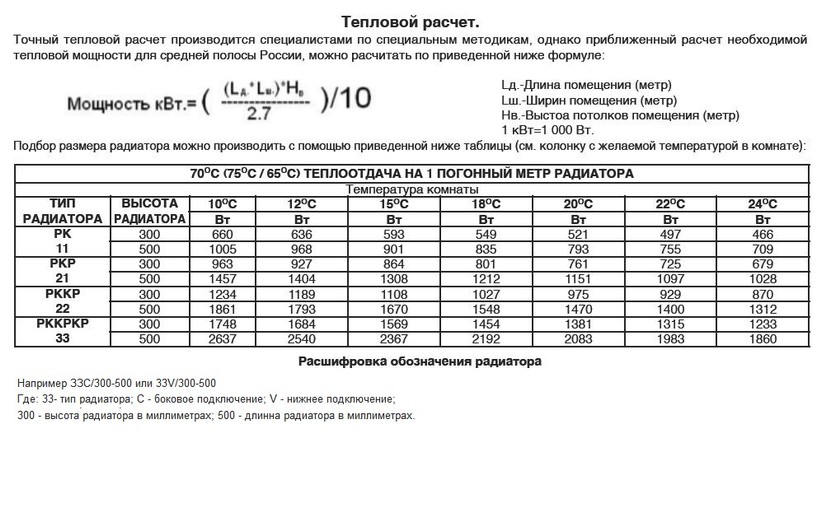

Таблица теплоотдачи стальных радиаторов отопления размещена далее в статье.

Сильные и слабые стороны алюминиевых радиаторов

Перечень положительных характеристик алюминиевых батарей:

1. Экономичность.
2. Легкий вес. То, сколько весит алюминиевая батарея, значительно упрощает установку и снятие устройств.
3. Возможность регулировки температуры.
4. Самый высокий КПД среди всех бытовых радиаторных обогревателей.
5. Презентабельный внешний вид, позволяющий использовать алюминиевые радиаторы как в обычных домах, так и в престижных заведениях.

Слабые стороны:

1. Слабость стыковых швов (иногда бывают протечки).
2. Неравномерное распределение тепла: в основном аккумулируется ребристой частью профилей.
3. Слабая конвекционная циркуляция.
4. Низкий срок службы. Те же чугунные батареи служат гораздо дольше, чем 15-20 лет.
5. Могут образовываться внутренние газы.
6. Чрезмерная реакционная способность алюминия. Это самый большой недостаток данного типа батарей, из-за которого наличие малейших примесей в теплоносителе может спровоцировать разрушительные процессы на внутренних стенках.
7. Низкая устойчивость к перепадам давления.

Учитывая все эти недостатки, сфера применения алюминиевых радиаторов ограничена автономными системами отопления, которые имеют стабильно низкое давление и химически нейтральный теплоноситель. Что касается установки батарей такого типа в обычных квартирах, то на это есть даже специальный запрет со стороны соответствующих органов.

Радиатор отопления, сравнение нескольких типов

для каждого из них есть определенные условия

1. Секционный чугунный радиатор.
2. Алюминиевый нагреватель.
3. Приборы нагревательные биметаллические секционные.

Сравним разные типы отопительных приборов по параметрам, влияющим на их выбор и установку:

• Величина тепловой мощности отопительного прибора.
• При каком рабочем давлении. происходит эффективная работа устройства.
• Требуемое давление для опрессовки секций батареи.
• Занимаемый объем теплоносителя одной секцией.
