Таблица расчета мощности стальных радиаторов отопления

Содержание

1 Формула с учетом площади
2 Таблица: теплоотдача радиаторов отопления
3 Еще один пример расчета

Чтобы увеличить эффективность отопительной системы, нужно правильно рассчитать площадь и приобрести качественные отопительные элементы.

Формула с учетом площади

Формула расчета мощности стального устройства отопления с учетом площади:

Р = V x 40 + теплопотеря из-за окон + теплопотеря из-за наружной двери

Р – мощность;
V – объем помещения;
40 Вт – тепловая мощность для обогрева 1м³;
потери тепла из-за окон – рассчитывать из значения 100 Вт (0,1 кВт) на 1 окно;
потери тепла из-за наружной двери – рассчитывать из значения 150-200 Вт.

Пример:

Комната 3х5 метра, высотой 2,7 метров, с одним окном и одной дверью.

Р = (3 х 5 х 2,7) х40 +100 +150 = 1870 Вт

Так можно узнать, какая будет теплоотдача устройства отопления на обеспечение достаточного обогрева заданной площади.

Если комната расположена в углу или торце здания, к расчетам мощности батареи нужно добавить еще 20% запаса. Столько же нужно добавлять в случае частых понижений температуры теплоносителя.

Стальные радиаторы отопления в среднем значении выдают 0,1-0,14 кВт/секции теплоэнергии.

Т 11 (1 ребро)

Глубина емкости: 63 мм. Р = 1,1 кВт

Т 22 (2 секции)

Глубина:100 мм. Р = 1,9 кВт

Т 33 (3 ребра)

Глубина: 155 мм. Р = 2,7 кВт

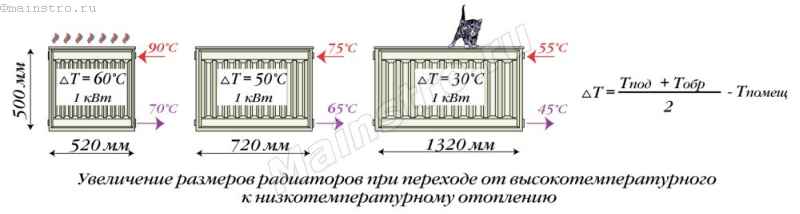

Мощность Р приведена для батарей высотой 500 мм, длиной 1 м при dT = 60 град (90/70/20) – типовая конструкция радиаторов, подходит для моделей стальных изделий от разных производителей.

Таблица: теплоотдача радиаторов отопления

Расчет на 1 (11 тип), 2 (22 тип), 3 (33 тип) ребра

Теплоотдача отопительного устройства должна быть не менее 10% от площади помещения, если высота потолка менее 3 м. Если потолок выше, то прибавляется еще 30%.

В комнате батареи устанавливаются под окнами у наружной стены, вследствие чего, тепло распространяется самым оптимальным образом. Холодный воздух из окон блокируется тепловым потоком из радиаторов, идущим вверх, тем самым исключает образование сквозняков.

Если жилое помещение расположено в районе с суровыми морозами и холодными зимами, нужно полученные цифры умножать на 1,2 – коэффициент теплопотери.

Еще один пример расчета

За пример взято помещение площадью 15 м² и с высотой потолка 3 м. Рассчитывается объем комнаты: 15 х 3=45 м³. Известно, что для обогрева помещения в местности со средним климатом нужно 41 Вт/1 м³.

45 х 41 = 1845 Вт.

Расчет стальных радиаторов отопления: виды радиаторов, расчет тепла

В настоящее время потребительский рынок отопительных приборов, в частности радиаторов отопления, изобилует множеством моделей батарей, их модификацией и различием материалов из которых они изготовлены, а также мощностью теплоотдачи. Среди этой линейки товаров выделяются стальные радиаторы: достаточно легкие, внешне привлекательные и с необходимым запасом мощности, способные обеспечить необходимый уровень теплоты в помещениях. В связи с этим возникает вопрос: как правильно выбрать стальной радиатор и рассчитать теплоотдачу для того помещения, в которое его планируется установить.

Содержание:

Виды радиаторов
Расчет количества тепла

Размеры стального радиатора.

Виды радиаторов

Для правильного выбора одного из типов прибора отопления, рассмотрим все виды радиаторов, поставляемых на отечественный потребительский рынок.

Виды стальных радиаторов.

Стальные радиаторы представлены 2-мя видами:панельные и трубчатые. Панельные радиаторы имеют множество типов, обладают легкостью и привлекательным внешним видом. Хорошее соотношение цены и качества сочетается с достаточно высокой теплоотдачей и возможностью управлять теплообменом с помощью термостатов. Рекомендуется использовать в индивидуальном строительстве из-за большой чувствительности к высокому давлению и гидравлическим ударам. Использование трубчатых радиаторов возможно как в частных домах, так и в помещениях массовой городской застройки.

Чугунные радиаторы традиционно используются в большинстве квартир. Несмотря на устойчивость к большому загрязнению поступающей воды и низкой закупочной цене, имеют ряд существенных недостатков. Они громоздкие и не обладают привлекательным внешним видом. Из-за большого веса создаются трудности в их монтаже. Межсекционные соединения нуждаются в обязательной механической протяжке и покраске, чувствительны к гидравлическим ударам.
Алюминиевые радиаторы разделены на 2 типа: литые и экструзионные. Литые, где каждая секция теплоотвода — это отдельная цельная деталь, и экструзионные, где секция теплоотвода состоит из нескольких, механически соединенных между собой деталей. Несмотря на легкость и привлекательный внешний вид, очень чувствительны к химическому составу воды и обладают большим эффектом завоздушивания в процессе эксплуатации, что требует обязательного установления клапанов сброса воздуха.
Биметаллические радиаторы — легкость алюминиевой рубашки сочетается с прочностью внутреннего стального сердечника. Это позволяет при сравнительной легкости конструкции и большой теплоотдаче выдерживать довольно высокое внутреннее давление. Широко используются в городских застройках как жилых, так и не жилых помещений.
Напольные конвекторы — алюминиевое оребрение в сочетании с медной трубой. Применяется в основном в помещениях, где невозможно установить обычные приборы теплоотвода из-за наличия большого количества стеклянных стен. Проблема использования заключается в совместимости подводящей арматуры с медной трубой.
Плинтусные конвекторы имеют тот же состав, что и напольные. Используются в помещениях с холодными и стеклянными стенами. Их расположение обеспечивает достаточную теплоотдачу и способно заменить стандартные системы теплоотвода в помещении.
Конвекторы на стальных трубах со стальным сердечником: относительно невысокая цена позволяет использовать этот прибор теплоотвода при массовой городской застройке. При достаточно длительном сроке эксплуатации и устойчивости к вышеперечисленным агрессивным факторам систем отопления отталкивает непрезентабельный внешний вид этого прибора отопления.

Вернуться к оглавлению

Расчет количества тепла

Подключение стальных радиаторов.

Не обращаясь к помощи специалистов, возможно достаточно просто провести расчет количества секций в батарее, необходимого для комфортного поддержания тепла в помещении или мощности радиатора.

1 способ. Рассчитать количество секций радиатора. Условно для обогрева 1м² помещения требуется 100 Вт тепла. К примеру, площадь комнаты составляет 18 м². Умножив 18 м² на 100 Вт, получим, что для обогрева заданного помещения нужно 1800 Вт тепла. В паспортных данных на радиатор отопления написано, сколько тепла выделяет одна секция. Допустим, что эта цифра равна 200 Вт. Тогда, разделив 1800 на 200, получим 9. Это означает, что нам необходимо 9 секций.

2 способ. Рассчитать мощность радиатора. Исходя из объема помещения высчитываем необходимую мощность радиатора. Выбираем условный объем комнаты 3х6 м при высоте потолка 2,5 м. Объем комнаты в этом случае составляет 3х6х2,5 = 45 м³. Для обеспечения требуемой теплоты в помещении требуется 41 Вт тепла на 1 м³ объема помещения. Следовательно, при умножении объема комнаты на количество тепла получаем 45х41 =1845 Вт тепла. Радиатор для данного помещения должен иметь мощность не менее 1800 Вт.

Расчет следует проводить, обращая внимание и на некоторые другие факторы: расположение помещения и посчитанного количества секций батареи может не хватить для оптимального температурного режима в помещении.

Угловые помещения или с большим количеством окон холоднее, чем расположенные в центре здания или имеющие одно окно.

Для более холодных помещений, имеющих угловые комнаты, следует увеличивать количество необходимого тепла на 15-20 % от полученных расчетов, что влечет за собой увеличение количества секций радиатора или его мощности.

Стальные радиаторы | Современные и традиционные радиаторы

Переключить навигацию

Моя учетная запись

Контакт

Поиск

Поиск

Меню

Аккаунт

100% безопасные покупки
Гарантия возврата денег
Бесплатная доставка*

Позиции 1-36 из 468

Показывать

12 24 36

на страницу

Сортировать по Бестселлер наименование товара Цена от низкой до высокой Цена от высокой к низкой Установить нисходящее направление

Позиции 1-36 из 468

Показывать

12 24 36

на страницу

Магазин по

Сейчас Покупки через

Материал
Сталь

Очистить все

Варианты покупок

Отделка

Тепловой выход (W)

Высота (дюймы)

Ширина (дюйм)

Материал

Феттинг

Ориентация

Тип установки

Функции

Сравнение

Посмотреть сравнение

Список желаний

Просмотреть список желаний

1 ? ‘Товар добавлен в ваш список желаний’ : ‘Товар добавлен в ваш список желаний'»>

Посмотреть список желаний Удалить из списка желаний

Пожалуйста, войдите или зарегистрируйтесь, чтобы добавить товары в список желаний

Войдите или зарегистрируйтесь

1 ? ‘Элементы добавлены в ваш список сравнения’ : ‘Элемент добавлен в ваш список сравнения'»>

Посмотреть Сравнить Удалить из сравнения

Как рассчитать объемы системы замкнутого цикла

В нашем недавнем сообщении в блоге мы рассмотрели, как выбрать правильный биоцид для вашей системы замкнутого цикла. В этом сообщении блога мы делаем шаг назад и рассматриваем одну важную информацию: как рассчитать правильную дозу химикатов для использования в закрытой системе.

К сожалению, компании по очистке воды, нанятые для выполнения различных задач на месте, от промывки до текущего обслуживания и тестирования систем, редко получают эту важную информацию. Поэтому чрезвычайно полезно знать, как оценивать объемы системы.

3 метода расчета объемов замкнутой системы

Существует три основных метода расчета объемов замкнутой системы:

Использование мощности в кВт
Использование Systemtrace CC
Использование длины трубопровода

Эти расчеты широко используются в промышленности и, хотя они не являются точными на 100%, дают реальное представление об объемах системы, которые можно использовать для оценки объемов химикатов, необходимых для очистки.

Метод 1: использование мощности в кВт

Большинство чиллеров или бойлеров систем отопления имеют номинальную мощность в кВт. Обычно это можно найти на табличке на самом заводе оборудования. Если это новая система, номинальные значения в кВт могут быть указаны установщиком, и возможно получить номинальные значения в кВт из этой спецификации.

Для коммерческих систем под давлением умножьте номинальную мощность в кВт на соответствующую цифру ниже, чтобы получить оценку объема системы:

Системы, включающие отопление по периметру, конвекторы и т. д. = 6 литров/кВт
Системы вентиляции (приточно-вытяжные установки, фанкойлы и т. д.), системы водяного охлаждения = 8 литров/кВт
Стальные панельные радиаторы = 11 литров/кВт
Чугунные радиаторы = 14 литров/кВт
Дистанционные системы отопления в больших разбросанных зданиях = 20 литров/кВт
Теплый пол = 23 л/кВт

Метод 2: использование Systemtrace CC

Компания B&V Chemicals провела всестороннее тестирование и предлагает индикаторный продукт, который можно использовать в сочетании с подходящим фотометром для точного определения объемов систем замкнутого цикла. Объем вашей системы примерно 10 000 или 50 000 л, SYSTEMTRACE CC экономичен и прост в использовании и поможет вам лучше контролировать режим очистки воды.

Один литр Systemtrace CC дает 75 мкг/л индикатора при разведении в 10 000 литров. Процесс работает следующим образом:

Точно отмерьте требуемый объем Systemtrace CC и добавьте его в систему в соответствующей точке дозирования (например, через дозатор)
Система должна быть полностью рециркуляционной и оставлена минимум на 2 часа, чтобы обеспечить равномерное рассеивание индикатора
Затем необходимо взять пробы из репрезентативных точек системы. Химический индикатор (PTSA) представляет собой флуоресцентный краситель; при облучении УФ-светом он излучает с длиной волны 400–500 нм, и его легко измерить с помощью соответствующего фотометра.

Для получения дополнительной информации о Systemtrace CC свяжитесь с нашим техническим отделом.

Метод 3: использование длины трубопровода

Расчет также может быть выполнен на основе длины трубопровода, соответствующих диаметров и вместимости любых связанных резервуаров/сосудов. Там, где это возможно, целесообразно ссылаться на оригинальные схемы проектирования/установки, которые должны включать модификации/обновления исходной системы.

Объем резервуара:

Прямоугольный резервуар:

Диаметр бака, мм x длина бака, мм x высота бака, мм = объем бака в литрах.

Цилиндрические сосуды:

Диаметр резервуара, мм/2 = радиус резервуара, мм

(Радиус резервуара, мм2 x 3,14) x высота резервуара, мм = объем резервуара в литрах.

Внутренний объем чиллера/бойлера обычно указывается на табличке на самом оборудовании.

Для расчета объемов сопутствующих трубопроводов можно использовать приведенную ниже таблицу.

Руководство по содержимому трубопроводов различных размеров

1 метр размера трубопровода	Объем в литрах	1 метр трубопровода размером	Объем в литрах
15 мм	0,177	100 мм	7,85
22 мм	0,381	125 мм	12. 27
25 мм	0,491	150 мм	17,67
28 мм	0,616	200 мм	31,42
32 мм	0,804	250 мм	49.09
37 мм	1.075	300 мм	70,7
42 мм	1,386	350 мм	96,22
50 мм	1,964	400 мм	125,68
54 мм	2.291	450 мм	159.06
65 мм	3.319	500 мм	196,38
75 мм	4.418	600 мм	282,78
80 мм	5.027

Другие моменты, которые следует учитывать

По возможности, фактический объем системы должен быть получен от заказчика, и это должно быть отмечено в журнале для этой системы.
