Размеры кровельный конек: размеры, расчет высоты и монтаж

Содержание

размеры, расчет высоты и монтаж

Виды коньковой конструкции
Как рассчитать высоту конька двухскатной крыши
Высота дымохода относительно конька крыши СНиП
Как сделать своими руками

Как закрепить конек на крышу: из профнастила, на шиферной
Устройство вентиляции

Строительство частного дома завершают возведением крыши. Это особенно важный этап, поскольку от грамотного выполнения этого процесса зависит надежность строения. Сам процесс строительства условно можно разделить на несколько этапов, начиная от установки мауэрлата до укладки кровельного покрытия.

При монтаже кровельного материала на скаты в месте их схождения в самой верхней части кровли, как правило, образуются щели. Поэтому необходим элемент, который, с одной стороны, защитит подкровельное пространство от проникновения осадков и талой воды, а с другой – обеспечит вентиляцию кровли. Это так называемый конек на крышу (фото ниже).

Данный элемент определяют следующим образом.

Виды коньковой конструкции ↑

konek-1

konek-2

Конек на крышу формируется смыканием плоскостей скатов. Он имеет два варианта исполнения и зависит от конструкции системы стропил.

Брус, который установлен на вертикальные стойки, опирающиеся на затяжки либо на балки перекрытия потолка, или же закреплен на фронтонах. Он служит опорой для верхней части стропил.
Прогон (основа конька), уложенный в вершине выставленных друг за другом жестких треугольных ферм из соединенных попарно стропильных ног, которые связаны между собой перемычками.
В роли прогона может выступать бревно конька крыши, имеющего широкое сечение или пришитые под углом две доски толщиной 5 см.

Из всего этого следует, что в первую очередь мы имеем дело с составляющей двухскатной крыши. Однако его можно встретить также в конструкциях, имеющих более сложную конфигурацию. К примеру, в ломаных или разноскатных, в которых он смещен.

Относительно недавно для оформления конька использовали асбестоцемент, сегодня же производители чаще предлагают конек для крыши из оцинковки. Размеры оцинкованного обычно стандартные: длина их составляет примерно два метра, а ширина полок 25-30 см.

konek-3

konek-4

По месту установки различают три основных варианта конька:

прямой, ставший неотъемлемым элементом двухскатной крыши. Он устанавливается по уровню строго горизонтально;
врезной, которые врезают на внутренние сопряжения скатов крыши, ниже основного;
пересеченные, подходят для установки на многоскатные конструкции в местах, где пересекаются плоскости, врезаемые в основную кровлю.

Как рассчитать высоту конька двухскатной крыши ↑

Искомая величина зависит от нескольких факторов, но, как правило, определяющим считается тип чердака.

Высота дымохода относительно конька крыши СНиП ↑

Бытует мнение, что высота трубы относительно конька крыши, определяется исключительно желанием домовладельца и экстерьером дома. Однако, это не так. В действительности от нее зависят и КПД отопительного оборудования, и качественное отведение продуктов горения, и уровень расхода энергоносителей.

Грамотный расчет этого параметра основывается

на месте расположения трубы по отношению к коньку;
уклоне скатов;
на наличии вблизи дома объектов или деревьев, которые выше его;
интенсивности нагрузок ветра и снега, характерных для данной местности.

Совет

Расчет сечения дымоходной трубы и ее высоты ведется на основе основных требований СНиП, а также рекомендаций производителей отопительных приборов.

Приведем оптимальные значения искомой величины для некоторых конструкций:

Плоская крыша. Независимо от сечения высота трубы должна быть больше полуметра.
Скатная кровля. Пусть L= расстояние от коньковой планки. При

L = 1,50 м, труба по высоте не может быть 50 см прогона или ограждающего парапета более, чем на 50 см;
1. 5 < L< 3 м, труба предполагается выше этих элементов;
L > 3 м, то параметр определяют по воображаемой линии, составляющей 10^◦ с линией горизонта.

Как сделать своими руками ↑

Прогон выполняют из стали либо древесины. При строительстве частных домов в основном используют второй вариант, так как стальные отличаются довольно большим весом.

Как закрепить конек на крышу: из профнастила, на шиферной ↑

Способ крепления всецело зависит от материала защитной планки. Фигурные элементы часто выполняют из такого же.

Шиферная кровля. Фасонные элементы из асбоцемента имеют форму желоба. Их укладывают на доски либо на прогон с нахлестом не менее 7 см. Качественный монтаж обеспечивает их неправильная геометрия – они немного больше с одного из торцов. Этим торцом накрывают следующий фрагмент из шифера. Для крепления используют шиферные гвозди, имеющие прокладки из резины. Первый элемент закрепляют противоветровой скобой.

Обязательной процедурой является гидроизоляция элементов кровли из дерева.

Кровля из профнастила. Более подробно остановимся на том, как установить конек на крышу из профнастила.

Устройство кровли предполагает наличие между покрытием и верхом в области конька зазора примерно в 5 см, обеспечивающий вентиляцию. На том же участке параллельно оси по обе стороны кровли дополнительно монтируют бруски обрешетки.

konek-5

konek-6

На край профилированного листа крепят полоски уплотнителя или специальные вентиляционные ленты, которые соответствуют рисунку листов.
Крепление выполняют с шагом в 20–30 см исходя из параметров рисунка профнастила. Элементы, уложенные внахлест, фиксируют к уже установленным брускам, прикручивая саморезами сквозь верхнюю гофру.

Внимание!

Отметим, что саморезы должны быть снабжены резиновыми или неопреновыми уплотнителями.

Чтобы получить максимально прочное и качественное соединение, рекомендуется не вкручивать все метизы сразу. Желательно наживать фрагменты на два – четыре метиза каждый. Остальные докручивают только после проверки по шнурке и уровню. Согласитесь, что каждая лишняя дырка кровли представляет потенциальную угрозу ее надежности.

Устройство вентиляции ↑

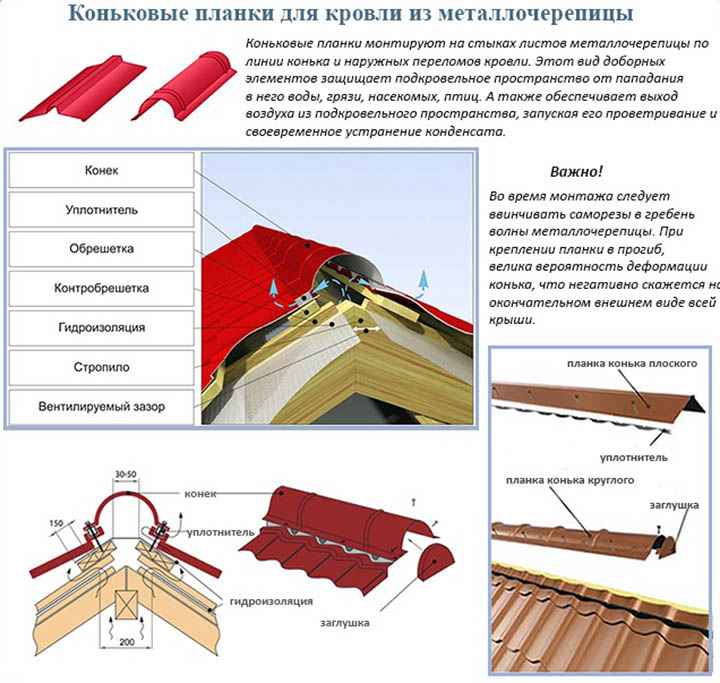

Для создания вентиляции необходимо выполнить следующие операции.

После установки системы стропил поперек них закрепляют гидроизоляционную пленку. Соединительные швы проклеивают монтажной лентой. При этом необходим напуск в 150 мм;
Вдоль стропил устанавливают обрешетку. Движение потоков воздуха происходит как раз за счет образованного обрешеткой некоторого промежутка. Если гидроизоляция не позволяет влаге просочиться в теплоизоляционный слой и дерево несущей конструкции, то зазор, обеспечиваемый обрешеткой, дает возможность достаточно быстро высыхать любой попавшей влаге.

Дополнительное вентиляционное отверстие создают в коньковой части. Через него выводятся избытки пара и конденсат.
По низу карнизу необходимо предусмотреть зазоры, через которые воздух извне будет поступать под кровлю.

Как монтируют конек для крыши из металлочерепицы, можно посмотреть на видео.

Кровельный металлический конек для крыши

Главная страница
Строительство
Кровля

: org/Person»> Автор: АндрейПриходько

Содержание
Основная информация
Размеры кровельного конька
Монтаж кровельных коньков

В местах стыков кровельных скатов необходима тщательная герметизация и защиты подкровельного помещения от образования влаги и «гуляния» ветра. Для этого, на завершающем этапе монтажа на крышу устанавливается кровельный конек.

В большинстве случаев он выполнен из стали с покрытием полиэстер, однако встречается оцинкованный кровельный конек и для закрытия стыка андулиновой кровли.

Металлический кровельный конек может быть исполнен в нескольких вариантов:

Конек кровельный плоский (простой)
Фигурный конек
Конек полукруглый

Варианты покрытия данного элемента могут быть нескольких вариаций: цинковое, полиэстер и текстурное покрытие.

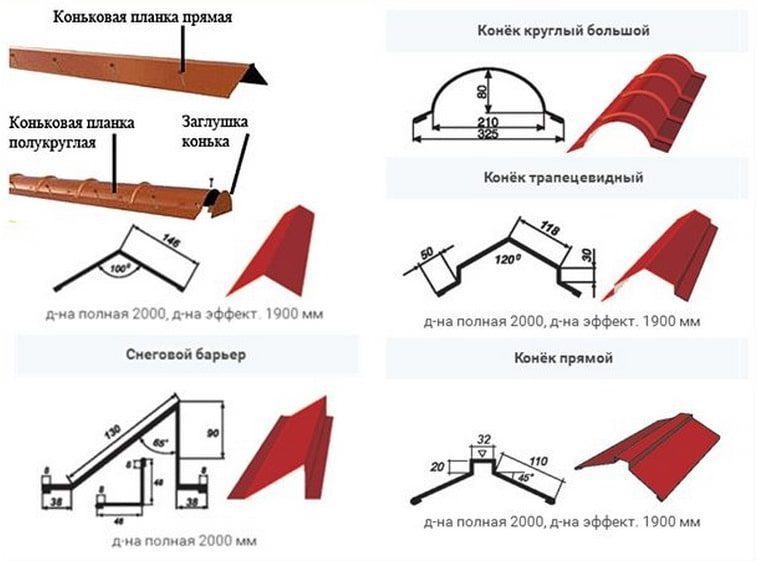

Как правило, изготовление конька происходит по заказу, однако существуют всё-таки популярные размеры конька кровельного:

110*110 (120 гр. )
110*110 (90 гр.)
193*193 (90 гр.)
193*193 (120 гр.)
141*141 (120 гр.)
141*141 (90 гр.)

Средняя длина одного элемента составляет 2 метра, однако при изготовлении на станке ЛГС-3000 конек может достигать длины 3 метра.

Совет! При заказе кровельного конька необходимо указать наличие завальцовочного шва не менее 15 мм.

Производство кровельного конька может быть организованно прямо на территории выставочного зала, так как для его изготовления необходим только листогибочный станок. Поэтому вы можете купить кровельный конек, вместе со всеми основными материалами в одном месте.

Монтаж кровельных коньков

Главной особенностью установки кровельного конька является соблюдения длины нахлеста между составными элементами. Для металлических коньков нахлест составляет 10 — 15 сантиметров.

Рассчитать необходимое данного кровельного элемента можно с легкостью. Нужно высчитать общую длину стыка и разделить на длину конька с вычетом нахлеста.
Например,
длина элемента 2 метра,
длина стыка 5 метров.
10/1,9 = 5,26, т.е. 6 штук.

Перед креплением кровельного конька необходимо уложить на стык крыши уплотнитель. После чего укладывается элемент по одной линии от края кровли и вкручиваются кровельные саморезы с шагом 200-300 мм.

Как согнуть листовой металл своими руками

Поделитесь если вам понравилось:

Размер гребневой доски | Объяснение требований норм и правил – Тренажер по строительным нормам

Требования к коньковым доскам

для жилых построек можно найти в разделе R802. 3 Международного жилищного кодекса 2018 года. В этом разделе будет указано, какого размера должна быть коньковая доска и для каких целей она служит.

Когда требуется коньковая балка?

Международный Жилищный Кодекс охватывает нормативные требования к каркасу крыши. Предписывающие требования включают использование коньковой доски для соединения стропил на коньке. Когда используется коньковая доска, сборка крыши требует установки непрерывных связей поперек конструкции, чтобы предотвратить воздействие нагрузки крыши на стены, на которые опираются стропила.

Этими стяжками могут быть сами потолочные балки, или, если потолочные балки не предусмотрены, необходимо установить стропильные стяжки. Когда сборка крыши не связана непрерывными связями на концах стропил, тогда требуется коньковая балка.

Коньковая балка не подпадает под предписывающие требования правил. Когда требуется коньковая балка, она должна быть спроектирована инженером, чтобы выдерживать нагрузки на крышу.

Стропила, связи и коньковая доска действуют как ферма, но когда связи сняты, коньковая доска не может нести нагрузку на крышу сама по себе, поскольку она не считается несущим элементом конструкции. При отсутствии стяжек поперек конструкции распор стропил от сборки крыши может сместить опорные стены, на которые опирается система крыши.

Вот почему потребуется коньковая балка, чтобы выдерживать нагрузки крыши и не смещать стены. Опять же, коньковая балка должна быть спроектирована инженером, чтобы убедиться, что ее размер достаточен для поддержки нагрузок, которые она будет нести.

Коньковая доска и коньковая балка

Часто коньковую доску путают с коньковой балкой, поэтому очень важно понимать разницу между ними, поскольку они могут звучать одинаково, но все же очень разные по назначению. служить.

Обычно коньковая доска устанавливается между стропилами в верхней части кровельной системы в качестве основы для крепления гвоздями для соединения противоположных стропил и обеспечения элемента каркаса, на который могут опираться стропила.

Что касается коньковой балки, то она предназначена для восприятия нагрузок на крышу, включающих вес крыши и временную нагрузку, такую как дождь или снег. Коньковая балка также должна быть достаточно прочной, чтобы выдерживать нагрузки, создаваемые стропилами, которые она несет, чтобы свести к минимуму прогиб.

Каков минимальный размер коньковой доски?

Когда используется коньковая доска, Раздел R802.3 требует, чтобы коньковая доска имела номинальную толщину не менее 1 дюйма и глубину не менее края среза стропила, который она обслуживает.

На приведенном ниже рисунке показано это:

Как видно на рисунке, глубина коньковой доски должна быть не меньше глубины среза стропила, а не только фактической глубины стропила. Это связано с тем, что из-за наклона стропила глубина выреза больше фактической глубины стропила.

Ограничения коньковой доски

Как мы упоминали ранее, когда непрерывные связи не предусмотрены, вместо коньковой доски следует использовать коньковую балку для несущей нагрузки на крышу, однако есть еще один вариант, который стоит упомянуть, когда конек потребуется балка.

Часто это можно пропустить, потому что оно находится в другом разделе, R802.4.4 . В этом разделе говорится об опорах стропил и упоминаются коньковые доски, так как на них опираются стропила.

В нем говорится, что для кровельных конструкций с уклоном крыши менее 3:12 (уклон 25 %) вместо коньковой доски необходимо использовать коньковую балку. Это связано с тем, что крыши с малым уклоном приводят к очень высоким нагрузкам на нижний конец стропил, что приводит к большому доверию стропил к опорным стенам.

В связи с этим нормы требуют, чтобы элемент, который поддерживает эти стропила, в данном случае коньковая доска, был спроектирован как балка, чтобы противодействовать большим нагрузкам, приложенным к нижнему концу стропила, и адекватно поддерживать крышу в сборе. Как и раньше, коньковую балку должен проектировать инженер.

Таким образом, предписывающие положения для коньковых досок применяются к кровельным конструкциям с минимальным уклоном 3:12 (уклон 25 %), где кровельная конструкция связана поперек конструкции непрерывными стропильными связями или потолочными балками.

Чтобы узнать больше о требованиях к коньковой доске, обязательно ознакомьтесь с разделом R802.3 Международного жилищного кодекса (IRC) 2018 года .
