Расчет стальных радиаторов отопления

Выбирая радиаторы отопления важно правильно определить их параметры. На рынке представлены чугунные, стальные, алюминиевые и биметаллические радиаторы. Выпускают отопительные радиаторы отечественные и зарубежные производители. В продаже есть батареи секционные, панельные и составленные из ребер.

Перед покупкой необходимо рассчитать требуемую мощность радиаторов. Для секционных и панельных радиаторов используются разные формулы.

Для расчета необходимого количества ребер (или секций) радиатора не важно, из какого металла он изготовлен. Нужно только узнать мощность радиатора. Мощность указывают производители на упаковке радиатора или в сопутствующей документации. Также для расчета потребуется точная высота и площадь помещения в метрах.

Формула для подсчета количества ребер: K=S(100/R), где

S – площадь помещения

R – мощность одной секции

K – количество ребер

Например, для комнаты 22м квадратных батарея мощностью 175 Вт. К=22(100/175), К=12,57. Для комнаты понадобится радиатор из 12 ребер. Для секционных радиаторов используют эту же формулу. Одно ребро равно одной секции в формуле.

Еще один простой вариант расчета количества ребер: на 2 м помещения необходимо одно ребро радиатора плюс одно ребро на общую площадь. (22/2)+1=12 ребер. Эти формулы используют для помещений с высотою потолков до трех метров.

Для угловых помещений требуемую мощность увеличивают на 20%

Для помещений, остекленных энергосберегающими стеклопакетами ПВХ или с утепленными фасадами, потребляемую мощность уменьшают на 15%

Если в помещении 2 окна, радиаторы нужно разделить и расположить по каждым. Например, если у радиатора 12 секций, то 6 под одним и 6 под другим.

Панельные радиаторы разделяют по мощности: вместо одного мощностью в 2800 Вт, монтируют два по 1400 Вт.

Основные теплопотери в помещении происходят через окна. Поэтому, если в помещении несколько окон, то батареи лучше разместить под каждым.

Специалисты ЧСУП «РуВитСтрой» выполнят монтаж отопления; монтаж водоснабжения, монтаж канализации, монтаж вентиляции любой сложности. Проектирование разводки и расчет систем производится исходя из пожеланий заказчика, архитектурного плана и требований строительных и санитарно-технических норм. Монтаж производится профессионалами с использованием современных технологий, оборудования и материалов.

Работы выполняются с нуля и под ключ.

Мы производим:

— проектирование, разводку и монтаж систем внешнего и внутреннего водоснабжения как в частном доме, так и в офисах административных зданий и квартирах из всех видов труб, разводку труб водоснабжения; монтаж и подключение смесителей, кранов и сантехнической посуды: унитазов, биде, раковин, ванн и душевых кабин;

— разводку и монтаж системы отопления, монтаж водяного теплого пола и электрического теплого пола; подключение отопительного кота (бойлера), радиаторов отопления и других приборов;

— проектирование, разводку и монтаж внешней и внутренней канализации в частном доме, в офисах и квартирах.

— проектирование, разводку, монтаж и подключение системы вентиляции и очистки.

Также мы производим демонтаж и ремонт всех систем.

При автономном подключении частного дома, коттеджа, загородного дома проще производит расчет и монтаж инженерных сетей в одном месте. Позвоните нам, и мы сделаем весь комплекс работ. Просто, быстро, удобно, качественно.

как рассчитать параметры стальных приборов, таблица, видео и фото

Статьи

Как рассчитать мощность радиатора отопления для помещения с известными параметрами? Всегда ли заявленная производителем мощность отопительного прибора соответствует реальной? Могут ли какие-то факторы повлиять на эффективность работы приборов? Давайте разбираться.

Оптимальный подбор мощности батарей снизит расходы на отопление.

Потребность в тепле

Расчет мощности радиаторов отопления в квартире может выполняться:

В помещениях со стандартной для многоквартирных домов высотой потолков (2,5 — 2,7 м) — по площади помещения, которое мы собираемся отапливать;
При большей высоте потолков — по отапливаемому объему.

Кроме того: для достижения максимальной точности результата нужно учесть ряд дополнительных факторов.
В их число входит количество окон, структура остекления, расположение квартиры в доме (в середине или на периферии здания), толщина стен и климатическая зона.

Расчет по площади

Простейшая схема расчета по площади выглядит так:

На 1 м2 площади в проект закладывается 0,1 киловатт тепловой мощности;

На сайтах производителей отопительного оборудования можно встретить калькулятор расчета мощности радиатора отопления, использующий именно такой алгоритм.

В климатических зонах с холодным или жарким климатом используется коэффициент поправки. Теплопотери через ограждающие конструкции линейно зависят от разницы температур с улицей.

Вот значения коэффициента для разных значений средней температуры наиболее холодного месяца зимы:

Средняя температура января, С	Коэффициент
0 и выше	0,8
-15	1,2
-30	1,6
-40	2

Так, для квартиры площадью 70 м2 в Якутске (средняя температура января -38,6 С) понадобится 70*100*2=14000 ватт тепла.

Зима в Якутске.

Схема проста, но полностью игнорирует ряд перечисленных дополнительных факторов. Они учтены в алгоритме расчета тепловой мощности по объему.

Расчет по объему

Как посчитать мощность радиатора при известном объеме квартиры?

На кубометр объема берется 40 ватт тепловой мощности;
Для граничащих с улицей комнат используется коэффициент 1,2, для крайних этажей — 1,3;
На каждое окно добавляется 100 ватт;
Используется уже приведенный в таблице выше региональный коэффициент.

Уточним данные предыдущей расчетной задачи: квартира площадью 70 м2 имеет потолки высотой 3,2 метра и 4 окна; она расположена в центре здания на первом этаже.

Объем квартиры равен 70*3,2=224 м3. Базовая тепловая мощность — 224*40=8960 ватт.

Первый этаж заставит нас использовать коэффициент 1,3: 8960*1,3=11648 ватт.
Окна увеличат и без того немалую потребность в тепле: 11648+(5*100)=12148 ватт.
Наконец, бодрящий 60-градусный морозец января тоже внесет свои коррективы: 12148*2=24296. Нетрудно заметить, что разница с первой методикой расчета весьма внушительна.

Расчет по объему и степени утепления

Предыдущая схема хороша всем, кроме одного: она применима лишь для стандартного, соответствующего действующим СНиП утепления наружных стен здания. Что делать, если оно существенно лучше или хуже?

Многоквартирные дома все чаще снабжаются утепленными фасадами.

В этом случае инструкция по расчету сводится к использованию формулы Q=V*Dt*k/860.

В ней:

V — кубатура помещения;
Dt — разность показаний термометра в квартире и на улице;

Заметьте: в качестве уличной температуры берется средняя температура самой холодной пятидневки.

k — очередной коэффициент, зависящий от степени утепления здания.

Описание утепления	K
Пенопластовая или минерально-ватная шуба, энергосберегающие стеклопакеты	0,6-0,9
Кирпичные или каменные стены толщиной от 50 мм, однокамерные стеклопакеты	1-1,9
Тонкая стеновая кладка (в кирпич), одинарное остекление	2-2,9
Отсутствие утепления (промышленные здания)	3-4

В промышленных условиях утеплению редко уделяют серьезное внимание.

Давайте еще раз своими руками вычислим потребность в тепле для нашей квартиры в Якутске, использовав новые вводные:

Средний минимум января — -41,5 С;
Дом утеплен снаружи и снабжен тройными стеклопакетами (k=0,8). Все новые дома в Якутии соответствуют этому описанию.

Объем квартиры мы вычислили ранее, он равен 224 м3. Dt при температуре в помещении +22 С примет значение 22 — (-41,5) = 63,5 С.

Согласно приведенной нами формуле, Q=224*63,5*0,8/860=13,2 КВт.

Мощность прибора

Как рассчитать мощность стального радиатора отопления или алюминиевой секционной батареи?

Для конвекторов, панельных радиаторов и прочих цельных изделий сложной формы можно лишь положиться на документацию производителя. Характеристики приборов всегда присутствуют как минимум на его официальном сайте.

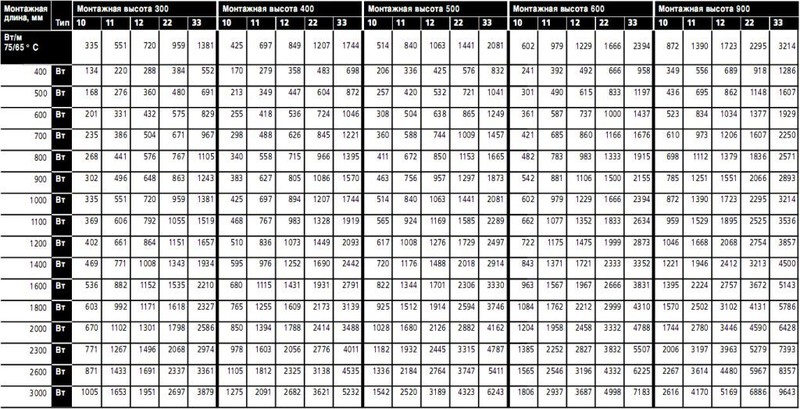

Таблица расчета мощности стальных радиаторов отопления Kermi в зависимости от их линейных размеров.

Для секционных приборов, помимо тех же данных, можно ориентироваться на следующие значения:

Материал радиатора	Тепловой поток, Вт/секция
Чугун	160
Биметалл (сталь+алюминий)	180
Алюминий	200

Расчет мощности стальных радиаторов отопления из стальных труб (горизонтальных регистров) может быть выполнен по следующему алгоритму:

Теплоотдача первой секции (нижней трубы) в ваттах равна D*L*Dt*36,5, где D -наружный диаметр секции, L — ее длина, а Dt — дельта температур между поверхностью прибора и воздухом в комнате.

Внимание: все величины вводятся в единицах СИ; в частности, диаметр переводится в метры.

Теплоотдача последующих секций рассчитывается с коэффициентом 0,9, поскольку они находятся в теплом восходящем потоке воздуха.

Так, для четырехсекционного прибора с диаметром секции 108 мм и длиной 4 метра при +20 в помещении и +80 на поверхности регистра теплоотдача будет равной 0,108*4*(80-20)*36,5+0,108*4*(80-20)*36,5*0,9*3=946+2554=3500 (с округлением) ватт.

На фото — четырехсекционный отопительный регистр.

Любопытно: при одинаковых габаритных размерах стальной регистр отдает гораздо меньше тепла, чем алюминиевый или биметаллический радиатор.
В этих приборах привлекательна прежде всего невысокая цена : в качестве материала для их изготовления используются недорогие ВГП трубы.

Ограничивающие факторы

В ряде случаев реальная мощность отопительных приборов оказывается заметно меньше паспортной.

Что может стать причиной уменьшения эффективности?

Уменьшение разницы температур с воздухом. Производители указывают характеристики приборов для Dt=70 С; при охлаждении теплоносителя или нагреве воздуха в комнате эффективная мощность будет уменьшатся.

Ошибка в выборе схемы подключения. При небольшой (до 10 секций) длине прибора стоит предпочесть боковое подключение; при большем количестве секций — диагональное или «снизу вниз».
Ограничение конвекции. Разнообразные экраны, ниши и короба способны уменьшить теплоотдачу на 15 — 30%.

Декоративные экраны препятствуют естественной конвекции теплого воздуха.

Заключение

Надеемся, что приведенные схемы расчетов помогут читателю спроектировать эффективное отопление для собственной квартиры. Дополнительную тематическую информацию можно обнаружить в видео в этой статье. Успехов!
