Как определяется фактическая кратность воздухообмена

Под кратностью понимают число замен отработанного, загрязненного воздуха в помещении таким же потоком наружного воздуха.

Как рассчитать воздухообмен в помещении?

Процесс воздухообмена в наших домах и квартирах организован следующим образом: воздух перетекает из «чистой» зоны (гостиная, спальни, детские комнаты, кабинет) в «грязную» (кухня, ванная, туалет), откуда удаляется. Согласно своду правил СП 60.13330.2016 «Отопление, вентиляция и кондиционирование» воздушный поток должен двигаться из комнаты или зоны с меньшим загрязнением в комнату с большим загрязнением воздуха. Например, из спальной или гостиной — в кухню, а также гигиенические и санитарные помещения. Загрязнители воздуха следует удалять как можно ближе к месту их возникновения.

В здании высотой до 9 этажей может применяться гравитационная или механическая вентиляция. В более высоких зданиях следует использовать механическую вытяжную или приточно-вытяжную вентиляцию. В квартирах, оборудованных твердотопливными каминами или газовыми водонагревателями с гравитационным отводом дымовых газов, может применяться только естественная вентиляция или механическая приточно-вытяжная вентиляция.

Как определяется необходимая кратность воздухообмена?

Чтобы выполнить расчет кратности воздухообмена, замеряют:

1. Общий объем воздуха, подаваемый в помещения.
2. Количество и время воздухообмена в комнатах.

Первый параметр определяется с помощью анемометра (прибора, измеряющего скорость воздуха) под диффузорами, установленными в помещении. Второй показатель рассчитывается на основании данных о количестве воздуха, подаваемого в помещение за час, и измеренном объеме комнаты.

Расчет кратности воздухообмена в помещении

В помещениях, где люди являются основным источником изменения параметров микроклимата, минимальный объем воздуха рассчитывается по формуле: V N = n · V j, где:

• V N — расход приточного воздуха, м³/ч;
• n — число пользователей;
• V j — минимальный приток на человека, м³/ч.

Как рассчитать кратность воздухообмена и зачем это делать?

Для обеспечения достаточной свежести воздуха в помещении по гигиеническим соображениям (например, для удаления CO2, водяного пара и искусственных запахов). В производственном процессе важно обеспечить допустимые и оптимальные параметры микроклимата, поддерживать на уровне предельно-допустимую концентрацию загрязнителей, связанных с производственным процессом.

Минимальный поток наружного воздуха согласно СНиП 41-01-2003 в жилых и общественных помещениях:

• кухня с окном и газовой плитой — 70 м³/час;
• кухня с окном и электроплитой — 30 м³/ч;
• в квартире более трех человек — 50 м³/час;
• кухня без окон с плитой — 50 м³/час;
• санузел — 50 м³/час;
• подсобное помещение без окон — 15 м³/час;
• гостиная, отделенная от кухни или ванной двумя и более дверями — 30 м³/час.

Объемный расход приточного воздуха является суммой потоков, удаляемых из кухни, ванной комнаты, отдельного туалета, комнат без окон.

Кратность воздухообмена: единица измерения

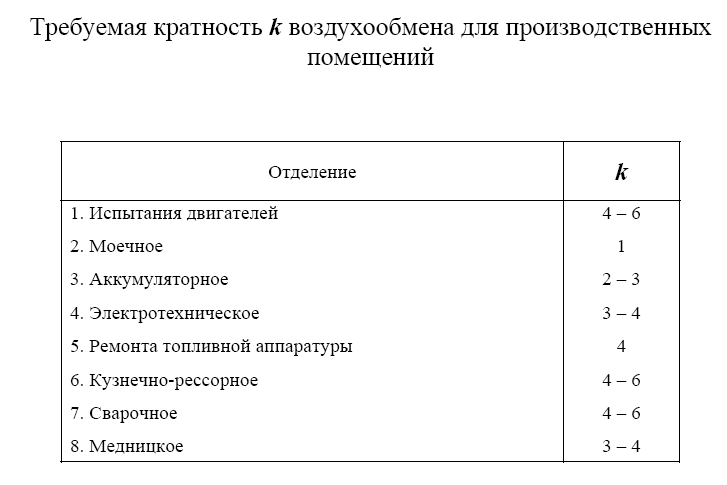

Для упрощения подачи в нормативных документах общепринятая единица измерения кратности воздухообмена заменяется числом циклов замены воздуха. Пример данных (количество смен в час) для производственных помещений:

• лаборатория — 5-15;
• конференц-зал — 5-10;
• офисы — 3-8;
• мастерская — 3-6.

Данный параметр определяется количеством циклов замены отработанного воздуха свежим и выражается в часах в минус первой степени (ч-1). Иными словами, это то количество воздуха, которое удаляется из помещения за 1 час и заменяется свежим воздухом.

При проведении испытания критерием приемки считается соответствие кратности воздухообмена проектной документации на уровне не ниже 90%.

Потребный воздухообмен — что это?

Потребный воздухообмен — это количество воздуха, которое необходимо вводить в помещение и удалять из него в течение часа. Вентиляция должна обеспечивать надлежащее качество внутренней среды, включая объем воздухообмена, чистоту, температуру, относительную влажность, скорость движения в помещении. Во всех рабочих помещениях должна быть предусмотрена естественная или механическая вентиляция. Около 90% своего времени мы проводим в закрытых помещениях с искусственно созданным климатом. Воздухообмен в помещении помогает обеспечить жителей свежим и здоровым воздухом.

Потребный воздухообмен в рабочих помещениях должен быть обеспечен, исходя из коммунальных потребностей и функций этих помещений, баланса тепла и влажности, а также наличие твердых и газообразных загрязнителей. На производстве, где выделяются вредные для здоровья вещества (например, химические агенты), при организации воздухообмена учитывается норма предельно допустимых концентраций (ПДК).

Организация воздухообмена в помещении сводится к правильному распределению приточно-вытяжных элементов по отношению к зоне пребывания людей и источникам загрязнения. Важный фактор: подбор оборудования и комплектующих, способных обеспечить циркуляцию воздушных масс на уровне проектных значений.

Формула кратности воздухообмена

Формула расчета кратности воздухообмена в помещении: VN = k • V, где

• V N — расход приточного воздуха, м3/ч;
• k — скорость замещения, 1/час;
• V — объем вентилируемого помещения, м3.

Минимальная кратность замен в классическом здании составляет 0,5-0,8 (1) ч-1.

Если производственный процесс токсичен, расчет количества приточного воздуха проводят, исходя из количества выбросов загрязняющих веществ в помещение. Применяется формула: V = φ • Z / (c dop — c z), где

• Z — общее количество газообразных загрязнителей, выброшенных в помещение [г/ч];
• c dop — допустимая концентрация данного загрязнителя в наружном воздухе [г/м3];
• c z — концентрация данного загрязнителя в приточном воздухе;
• [г/м3], φ — поправочный коэффициент (от 1,2 до 1,4).

Учитываются следующие параметры при оценке микроклимата. Предельно допустимая концентрация (ПДК) — значение концентрации, не вызывающее негативных изменений у сотрудника в течение 8-часового рабочего дня.

Предельно допустимая временная концентрация (ПДВК) — средняя концентрация, не вызывающая негативных изменений у работника в течение 15 минут и не более 2 раз за рабочую смену.

Наивысшая предельно допустимая концентрация (НПДК) — концентрация загрязняющих веществ в воздухе, которая не может быть превышена из-за сиюминутной угрозы здоровью и жизни сотрудника.

Вывод

Воздух в помещении почти всегда более загрязнен, чем воздух снаружи. Особенно важно его регулярно менять. Кратность воздухообмена — один из наиболее точных показателей при определении качества воздуха в помещении. Как его определить, какую методику и формулу использовать, рассказали выше в статье.  Регулярные тесты и измерения в системах вентиляции позволяют оценить соответствие системы проектным показателям и контролировать параметры микроклимата.

Важно, чтобы монтаж системы вентиляции в помещении выполняли профессионалы, имеющие соответствующею квалификацию.

Оцените статью:

3.91

Оценок: 0

Автор статьи

Алексей Папченко

QWENT

Руководитель технического отдела

Эксперт в области проектирования, монтажа и обслуживания систем вентиляции, кондиционирования и дымоудаления.

Комментарии

Вам могут быть полезны эти статьи

Вентиляция стоматологии

Расскажем об основных санитарно-гигиенических требованиях, вариантах реализации для разных помещений и типовых решениях вентиляции в стоматологии.

Время чтения:10 минут

Вентиляция и кондиционирование отелей и гостиниц

Вентиляция и кондиционирование гостиниц и отелей и важные аспекты.

Время чтения:13 минут

Как подобрать чиллер

Чиллеры — безопасная и экологичная альтернатива традиционным кондиционерам, работающим на фреоне. Рассказываем, как подобрать и правильно подключить чиллер.

Время чтения:5 минут

Остались вопросы? Свяжитесь с нами или оставьте заявку и наши менеджеры с радостью вас проконсультируют!

Заказать проектирование, монтаж и обслуживание инженерных систем можно по телефону +7 (495) 055-72-55, по адресу электронной почты [email protected], или просто оставьте заявку в форме ниже — мы вам перезвоним!

Расчет по газовыделениям

Расчет воздухообмена по тепло-, влаго- и газовыделениям

Тепловой баланс помещения

Теплопоступления от людей

Теплопоступления через световые проемы

Теплопоступления через чердачное перекрытие

Теплопоступления от искусственного освещения

Теплопоступления от систем отопления

Теплопоступления от технологического оборудования

Теплопотери через ограждающие конструкции

Фильтрация воздуха через ограждающие конструкции

Сквозное проветривание

Расчет воздухообмена по избыткам теплоты

Расчет воздухообмена по избыткам влаги

Расчет воздухообмена по газовыделениям

Расчет воздухообмена по санитарной норме

Калькулятор «Воздухообмен по СО2 (ползунки)»

Калькулятор «Воздухообмен по СО2 (флажки)»

Калькулятор «Время достижения предельной концентрации CO2»

Калькулятор «Расчет эффективности воздухообмена»

Галерея: Расчет воздухообмена по газовыделениям

Требуемый воздухообмен по условию удаления вредностей, м³ /ч определится по формуле:

L_пр=Z/(z_у-z_п ) (50)

где: Z – интенсивность выделяющегося газа в помещении, г/ч;

z_у – концентрация газа в удаляемом воздухе, г/м³ ;

z_п – концентрация газа в приточном воздухе, г/м³ .

Выделение в помещение углекислого газа, выдыхаемого людьми, определяется в одинаковом размере для всех периодов года с учетом интенсивности физической нагрузки по следующим таблицам:

Исходные данные для расчета воздухообмена по СО2

Пример 11. Расчёт воздухообмена по количеству выбросов СО2.

Дано: В помещении постоянно находятся 20 взрослых и здоровых людей (скорость метаболизма у детей, взрослых здоровых, пожилых и инвалидов сильно отличается).

Концентрация СО2 в приточном воздухе: 450 ppm;

Предельно допустимая концентрация в зоне обслуживания: 1200 ppm;

Уровень активности: легкий физический труд;

Скорость метаболизма: 1,2 мет;

Выделение СО2: 25 л/ч;

Эффективность воздухообмена: 0,8

Решение: ((25*1000)/(1200-450))=33 м3/ч*1чел

С учетом эффективности воздухообмена: 33/0,8=41 м3/ч*1чел

Общий воздухообмен в помещении: 41*20=820 м3/ч.

Результат: 41 м3/ч на 1 человека;

Общий воздухообмен в помещении 820 м3/ч.

Пример 12. Повысим ПДК до 1500 ppm, эффективность воздухообмена до 0,9 и понизим уровень активности до 1,0 мет.

Дано: В помещении постоянно находятся 20 человек.

Концентрация СО2 в приточном воздухе: 450 ppm;

Предельно допустимая концентрация в зоне обслуживания: 1500 ppm;

Уровень активности: в состоянии покоя;

Скорость метаболизма: 1,0 мет;

Выделение СО2: 18 л/ч;

Эффективность воздухообмена: 0,9

Решение: ((18*1000)/(1500-450))=17 м3/ч*1чел

С учетом эффективности воздухообмена: 17/0,9=19 м3/ч*1чел

Общий воздухообмен в помещении: 19*20=380 м3/ч.

Результат: Вместо 41 м3/ч на 1 человека получаем 19 м3/ч;

Общий воздухообмен в помещении с 820 м3/ч понижается до 380 м3/ч

Пример 13. Создадим крайне неблагоприятные условия. Возьмем, к примеру спортзал. Теперь ПДК примем 1000 ppm, эффективность воздухообмена до 0,6, а уровень активности до 3,0 мет.

Дано: В помещении постоянно находятся 20 человек.

Концентрация СО2 в приточном воздухе: 450 ppm;

Предельно допустимая концентрация в зоне обслуживания: 1000 ppm;

Уровень активности: в состоянии покоя;

Скорость метаболизма: 3,0 мет;

Выделение СО2: 45 л/ч;

Эффективность воздухообмена: 0,6

Решение: ((45*1000)/(1000-450))=82 м3/ч*1чел

С учетом эффективности воздухообмена: 82/0,6=137 м3/ч*1чел

Общий воздухообмен в помещении: 137*20=2740 м3/ч.

Результат: Теперь на 1 человека получаем 137 м3/ч;

Общий воздухообмен в помещении составит 2740 м3/ч

Из примеров видно, что в зависимости от целого ряда сопутствующих факторов, количество воздуха на одного человека меняется в очень широком диапазоне.

Фактор 1. Человек.

На количество необходимого воздуха влияет сам человек, его возраст, состояние здоровья, уровень двигательной активности и скорость метаболизма организма. Чем больше сам человек и чем активнее он работает, тем больше его организму необходимо кислорода и как следствие он больше выделяет углекислого газа.

Фактор 2. Предельно допустимая концентрация в зоне обслуживания.

Чем выше мы выдвигаем требования к качеству воздуха в помещении, тем больше чистого воздуха нам необходимо. При этом, как видно из графика выше, данная зависимость не является линейной.

Фактор 3. Эффективность воздухообмена.

Эффективность воздухообмена зависит от технического решения организации воздухообмена. То-есть, тип воздухораспределителей, место их расположения, разница температур (Архимедовы силы), места и источники засорения воздуха, и способы их локализации.

Приведу для наглядности пример зависимости кратности воздухообмена от изменения коэффициента эффективности воздухообмена.

Зависимость кратности от эффективности воздухообмена.

Как видно из примера, в зависимости от эффективности воздухообмена, кратность меняется в разы. Здесь кроется огромный потенциал экономии энергии. Плюс ко всему, данный фактор является пассивным, то есть потратив средства на установку один раз, в ходе эксплуатации он постоянно, без дополнительных затрат, будет экономить энергию просто за счет эффективности изначально разработанного технического решения.
