Расположение скрытой проводки: Как найти скрытую проводку в стене квартиры своими руками

Монтаж

Любая строительная деятельность требует подготовительных работ, независимо от того вызываете Вы специалиста или решили скрыть проводку своими руками. В данном случае необходимо:

Произвести замеры, подгадать расположение розеток, начертить план и подсчитать материалы. Очень важно, сохранить схему проводки на будущее.

Если понадобиться повесить на стену мебель, декоративные аксессуары, технику или обнаружить место поломки, вы должны знать точное расположение проводов, чтобы не повредить их или легко отыскать.

Для осуществления работ нужно вооружиться инструментами. Штробить стену можно с помощью зубила и молотка, однако, это очень трудоемкий и необоснованно затянутый во времени способ. Обычно используют перфоратор и болгарку, а предыдущими двумя инструментами просто подчищают и ровняют отверстия.

Если Ваш кабель не имеет полихлорвиниловой оболочки, не поддерживающей горение, его стоит защитить гофротрубой, лотком, пластмассовой или железной трубой. Так же защита важна при прокладке по деревянным поверхностям или их полым отверстиям.

Все электрокабели в доме должны быть одинаковыми, либо со свинцовой, либо с алюминиевой жилой. Распределительные коробки лучше не прятать под слоем штукатурки, чтобы иметь к ним быстрый доступ.

Когда все инструменты собраны, с помощью карандаша и уровня необходимо нанести на стены места расположения распредкоробок, розеток и выключателей освещения, а затем соединить их линиями. На месте линии и будет располагаться штроба или, при ее отсутствии, проложен кабель. Линии должны бы строго вертикальные или строго горизонтальные. Розетки обычно расположены на высоте до полуметра, выключатели – полутора метров.

Далее с помощью болгарки и перфоратора в стенах делают отверстия под провода и другие электрические приспособления. Если отрезков несколько, расстояние между ними должно быть не менее 10 см. Далее устанавливают розетки, распредкоробки, выключатели и заделывают цементным или гипсовым раствором.

Когда раствор схватиться, хотя лучше подождать пока он высохнет полностью, можно приступать к укладке электропроводов. В месте подрозетников и выключателей необходимо оставлять запас кабеля около 10-15 см. Провода нужно крепить на стене или в штробе с шагом в 50-60 см алебастром, гипсом, дюбелями или самодельными хомутиками.

Когда работы по устройству скрытой проводки завершены, стену следует оштукатурить.

В случае, если такую проводку делают под термоизоляционными панелями, кабель продевается в специальных отверстиях на металлическом профиле, в которому и крепятся панели. При подобном способе укладки электрокабель обязательно нужно защитить, во избежание его повреждений трубами из негорючих материалов.

Монтаж скрытой проводки в полу осуществляется на этапе укладки напольных плит. Трубы с электрическими линиями располагают между балками-перекрытиями для пола.

Если планируется использовать сухой керамзит или бетон для засыпки или заливки технология так же, однако стоит быть внимательными, трубы, заливаемые бетоном должны быть ровными, без повреждений и дефектов. Если в помещении используется еще и «теплый пол», расположите провода на максимально возможном расстоянии от него.

Обнаружение скрытой проводки

В случае, когда следует отыскать в стенах, давно уложенную скрытую проводку, а у Вас отсутствует схема расположения проводов, необходимо воспользоваться одним из способов поиска: комбинированный искатель, детектор металла, электромагнитный искатель или электростатический прибор.

Когда необходимо найти скрытую проводку с помощью электростатического прибора, использует обнаружение электромагнитного поля, исходящее от проводов под напряжением. Прибор простой в эксплуатации, бюджетный, его даже можно изготовить своими руками, однако, если сеть обесточена, он не поможет Вам в поиске. Если помещение сырое и стены влажные, то прибор будет работать плохо и вряд ли определят месторасположение кабеля.

Точность электромагнитных искателей гораздо выше. Особенность работы заключается в том, чтобы найти трассу прокладки, необходимо подключить к нему нагрузку, например, электрочайник или обогреватель, и тогда обнаружится электромагнитное поле проводов.

Детекторы металла эффективны, когда Ваша сеть обесточена. При близости к металлу они фиксируют электромагнитное поле. Однако, существенным недостатком их работы, является то, что вместе с кабелем они могут зафиксировать и все гвозди, трубы или арматуру, заложенную в стенах.

Комбинированные искатели – это мультидетекторы. Эти устройства комбинируют в себе несколько способов поиска скрытой проводки: металлоискатель и электростатический прибор, что заметно расширяет их эффективность и область применения.

Советы

Покупайте только качественный кабель, розетки и выключатели у проверенных производителей, кроме безопасности Вы получите еще и длительный срок службы.

При монтаже электропроводки обязательна установка электросчётчика, который будет фиксировать потребление электричества и защитных автоматов, которые сделают Ваше жилище надежным и защищенным.

Подведение наружных сетей к счетчику производиться только в присутствии компетентного специалиста.

При прокладке кабеля в ванных комнатах, необходимо учесть состояние постоянной влажности помещений и подобрать соответствующие устройства.

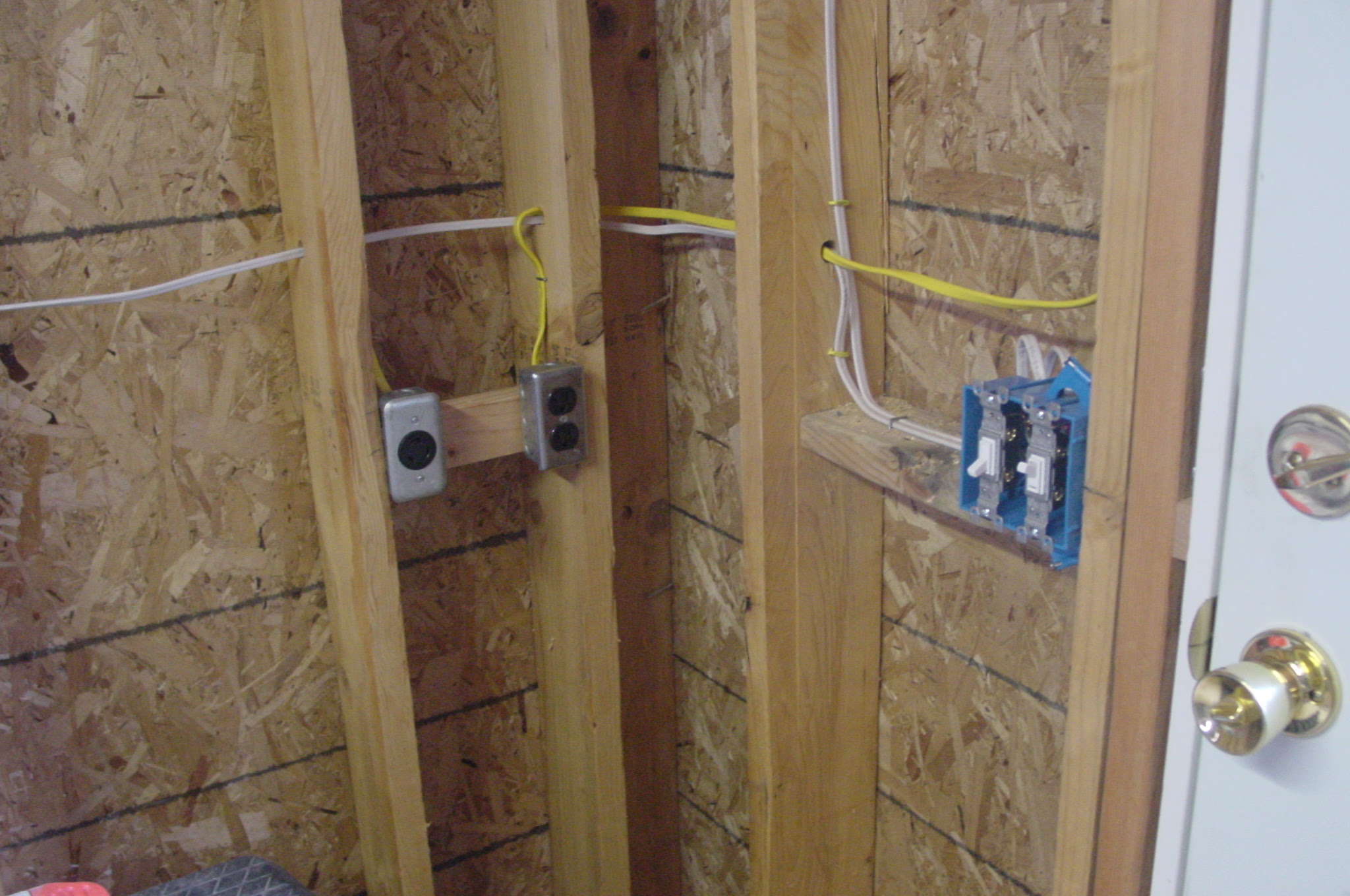

Фото скрытой проводки

Поиск скрытой проводки своими руками

При проведении косметического и капитального ремонта в квартире после покупки необходимо знать, где располагается скрытая проводка в стене. Поиск можно осуществить своими руками, обладая опредёленным опытом и специализированным оборудованием.

Многие владельцы жилья пренебрегают данным мероприятием, в результате чего наступают весьма плачевные последствия – возникает короткое замыкание и поражение током, даже пожар. Поэтому не стоит подвергать себя и членов семьи риску. Ищите провода, которые находятся в стене при следующих обстоятельствах:

• замена электрического кабеля
• нет заземления
• различные неисправности с электрикой
• работы по сверлению стены
• монтаж новых выключателей и розеток

Как найти скрытую проводку без профессионального прибора?

Чтобы обнаружить провода своими руками, можно содрать обои, особенно если их предстоит менять. Вы увидите выпуклости в стене или определите их на ощупь. Если электричество проводилось на оштукатуренной поверхности, вы заметите след. Поиск скрытой электропроводки осуществим посредством обыкновенного радио, работающего на частоте 100 кГц. Главным условием является соблюдение тишины в квартире. Включите приёмник и проведите его максимально близко к стене. Как только услышите треск, зафиксируйте это место. Определить точку нахождения проводов также можно, установив на них большую нагрузку. Для этого берут компас и находят точное место расположения кабеля по показателям отклонения стрелки.

Найти скрытую проводку можно таким действенный методом – катушка с сопротивлением 500 Ом магнитного провода. Её подключают к микрону, включив предельную громкость. Если провод, находящийся внутри, этот звук воспроизведёт, то линия находится в данной зоне. Можно смонтировать своими руками устройство, которое состоит из головного телефона, источника питания от электричества и транзистора. Для поиска электропровода прислоните корпус прибора к стене. При обнаружении раздастся сигнал.

Также можно применить транзисторы – один полевой и два биполярных. Последние создают установку из мультивибратора, а первый – электроключ. Названное приспособление улавливает электрополе, которое образует невидимая глазу электропроводка. Когда загорится лампа и агрегат завибрирует, можете не сомневаться – кабель найден!

Существует эффективный вариант – изготовление своими руками особого устройства. В качестве корпуса возьмите коробку из пластика от лампочки и наклейте на любую сторону скотч из алюминия. Он будет выполнять функции антенны. Поставьте аккумуляторы на 4-5 Вт. В коробе проделайте дырочки и вмонтируйте лампочку. Далее установите транзистор со сверхчувствительностью, присоедините антенну и батареи к скотчу. Зафиксируйте крышку. О поиске в стене проводов будет свидетельствовать вспыхнувшая лампа.

Как определить скрытую электропроводку в квартире специальным прибором «Дятел»?

Если вы располагаете денежными средствами в достаточной мере, то можно приобрести профессиональное оборудование – тестеры и сигнализаторы. Найти заделанные кабели с их помощью возможно на любой глубине. Приспособление марки «Дятел» отечественного производства является крайне популярным. С его участием поиск в стене электрокабеля своими руками достаточно прост даже под слоем штукатурки толщиной в 8 сантиметров. Основные характеристики устройства:

• контроль работы предохранителей
• нахождение фазных кабелей
• проверка фазности счётчика электроэнергии
• возможность найти неисправность электрики в квартире в кратчайший срок

Сущность его функционирования основывается на принципе электростатики переменного электрополя. При приближении антенны к источнику тока начинает работу электродинамическая сила, и оборудование подаёт сигнал. Индикаторные отвёртки «Энергия» способны определить скрытую электропроводку в стене на закладке на небольшой глубине. Инструмент работает в двух режимах – бесконтактном и контактном, чувствительность у него трехуровневая – от низкой до высокой. Он эффективно производит поиск в квартире места разрывов фазных проводов. При нахождении источника загорается зелёный индикатор.

Зачастую при проведении крупномасштабного ремонта возникает необходимость наметить места проложения старых электропроводов с последующей их заменой. Их, как правило, монтируют по горизонтали и вертикали под ровными углами. И если комната пустая, то можно попробовать визуально их рассмотреть. Но этого не достаточно, чтобы приступать к штроблению и демонтажу.

Другие приборы для поиска в квартире скрытой проводки

Проверенным способом для поиска в квартире старой прокладки электрокабеля является тестер CEM LA-1014. Данное устройство высокоточное и находит под штукатуркой даже обесточенные провода. Характерными свойствами техустройства можно назвать нахождение неисправных участков кабеля с указанием мест оплавления, замыкания и обрыва. Единственный минус такого приспособления – это улавливание металлических предметов, располагающихся в стене.

Для нахождения электрических проводов в квартире подходит агрегат MS-158M. Он имеет возможность устанавливать местонахождение элементов, располагающихся на глубине 5 метров. Запомните – никогда не начинайте работы, если не знаете, где пролегает электрическая линия. Если у вас есть необходимые навыки, можете попробовать создать прибор для поиска своими руками.

Наглядная схема разметки скрытой электропроводки

Для чего нужна схема скрытой электропроводки?

Схема разметки скрытой электропроводки на первый взгляд не так важна. Но это до тех пор, пока не пришло время сделать какой — либо крепеж в стене!

Тут — то вы начинаете лихорадочно вспоминать, а где же точно проходит провод? Тот самый провод, который вы лично уложили в штробу и расположение которого, как вам показалась, запомнили навсегда.

Вот тут бы пригодилась схема с реальной разметкой, которую вы так опрометчиво поленились сделать.

Можете, конечно, возразить, что все сделано по правилам и линии проводки строго горизонтальны и вертикальны, а углы, естественно, прямые. Плюс выдержаны расстояния от потолка (10 – 15 см) и пола (15 – 20 см).

Но вы вспоминаете, что при высверливании отверстия под подрозетник коронка сместилась на сантиметр или даже пару, попав в шов кладки стены, а потолок пришлось штукатурить, убирая перепады от неровно положенной плиты перекрытия, а еще вспоминаете, что кое — где отошли от запланированных размеров…

Таким образом, запланированные размеры изменились, а для крепежа на стену вам бы хотелось иметь точную картину прохождения скрытой проводки, как говорится, до сантиметра.

А всего-то надо было потратить немного времени и зарисовать схему с разметкой по факту и указать точные размеры.

Надеюсь, убедил.

Итак, как сделать разметку?

Лично обычно с помощью рулетки указываю размеры от углов стен и пола (можно указать от потолка, если потолок имеет прямые углы и уже выровнен штукатуркой, плюс не планируется обшить его гипсокартоном).

Причем, учитываю, если на пол будут уложены дополнительные покрытия. Затем фотографирую, заношу в компьютер и рисую наглядную, скелетную схему с расположением проводки по факту в программе «Paint», которая есть у каждого (она стоит в Windows по умолчанию), после подписываю схему, указывая комнату (помещение).

Естественно, можно просто нарисовать схему с указаниями размеров на простом листе бумаги, но затем обязательно занесите ее в компьютер или на диск аккаунта «Гугл» или «Яндекс», так как листы имеют обыкновения теряться. Одним словом, сохраните как можно на большем количестве носителей.

Где расположить электроточки: розетки, выключатели, выход для бра?

Лучше всего там, где они будут необходимы с учетом будущей расстановки мебели. Ведь согласитесь, нелепо устанавливать розетку, которую потом закроет шкаф или комод, делая ее совершено бесполезной.

Примеры разметок под устанавливаемую мебель.

Сделав и разметив под будущее расположение мебели электропроводку, вы не закроете ей ни одной точки, плюс обеспечите удобный и целесообразный до нее доступ.

Все стало на свои места. Имея на руках схему, мебельщики не нервничали при монтаже и креплении мебели к стене.

Тут уже я не нервничал закрепляя подвесы для турника.

Как видно на фото проводка выполнена в довольно свободной манере.

Например, обратите внимание, под бра провод подведен по диагонали вопреки правилам, но помня, что у бра крепеж бывает горизонтальный либо вертикальный, то такое расположение провода дает преимущество при любом его (бра) креплении и исключат попадание анкера в кабель.

Поскольку, было точно известно, что и где будет, все электроточки заняли свои полезные места.

Наглядная, скелетная схема расположения скрытой проводки

Как видим перенесенная на компьютер схема (по факту) позволяет делать необходимые нам крепежи, без опаски повредить проводку.

Вывод, всегда делайте точную схему электропроводки для клиента, даже если клиент отказался за нее платить (он заплатит потом), а тем более для себя.

Наглядная схема рекомендуемых расстояний прокладки электропроводки

Увеличить рис.

Следует учесть, что в детских комнатах, учреждениях, одним словом, в местах пребывания детей, розетки и выключатели рекомендуются устанавливать на высоте 1,8 м.

Если вы провели проводку, не принимая во внимание детский фактор, то в детской комнате (обязательно) и в места частого нахождения ребенка, а лучше везде, где ребенок имеет физическую возможность добраться до розетки, установите специальные заглушки или установите розетки со специальными шторками.

Такие меры безопасности оградят возможность добраться до контакта розетки путем засовывания в них посторонних (не диэлектрических) предметов любознательным ребенком.

Основной целью данной статьи было напоминание о важности составления точной схемы расположения скрытой электропроводки.

Спасибо за время, уделенное прочтением данной статьи.

110 фото вариантов укладки и советы по монтажу

Работы по монтажу скрытой проводки осуществляются на начальном этапе строительства помещений. Данный вариант приемлем в жилых домах и квартирах, где нужно скрыть от глаз большое количество проводов. Спрятать их можно в штробах стен, под пластиковыми панелями, фальшпотолком, полом, в гибких рукавах и предусмотренных планом технологических пустотах.

Преимущества и недостатки

К основным преимуществам такой проводки относят: эстетический вид ремонта, пожаробезопасность, электробезопасность и длительный срок службы, благодаря отсутствию постоянных механических воздействий.

Один из плюсов, является одновременно и недостатком – ограниченный доступ к скрытой электропроводке. Труднодоступность при появлении неисправности или обрыва проводов повлечет за собой новый косметический ремонт.

Повредить провода можно совершенно случайно, забыв, где они расположены. Не стоит лишний раз, не зная, сверлить перфоратором, чтобы повесить картину, зеркало или телевизор в вашей квартире. На сегодняшний день существуют приборы, позволяющие определить практически до миллиметра расположение скрытых проводов.

Если вам нужно найти телевизоры хорошего качества в Севастополе, можно смело сказать, что это не проблема. Огромный каталог техники поможет сделать вам правильный выбор.

Еще одним неудобством скрытой проводки является то, что расположение розеток, светильников и выключателей необходимо продумать заранее, а значит, придется составить подробный план размещения мебели и техники в помещении, иначе оно может оказаться не практичным и плохо функциональным.

Согласно ПУЭ сечение провода таким способом прокладки нужно закладывать большее, чем при открытой. Если Ваш дом деревянный, необходимо предусмотреть защиту трубами, лотками или другим доступным способом, для обеспечения пожаробезопасности.

Советы по прокладке кабеля и технология монтажа скрытой проводки

Правильная технология монтажа проводки предполагает несколько этапов. На первом определяется способ разветвления кабелей: коробочный или шлейфовый.

Первый вариант предусматривает прокладку одного кабеля по всей длине жилой площади. Подключение происходит в коробке, от которой идет по одному проводу в разные помещения.

Если использовать второй тип – то за основу берутся два провода, один из которых применяется для розеток, а другой для освещения. Затем определяют места расположения ламп и коробок под выключатели.

Прокладывая кабель, нужно учесть несколько моментов. Спуски или подъемы проводят строго перпендикулярно полу, расстояние до дверей и окон должно быть не менее 10 см, а до потолка – 15 см, рекомендуется не допускать пересечения кабелей. Штробление несущих стен запрещено, и при надобности расположить проводку на них, ее прячут под штукатурку.

Материалы для монтажа

Сделать качественную проводку помогут правильно выбранные материалы. Кабель нужно использовать с медной токопроводящей жилой с сечением 2,5 мм. Алюминиевую жилу стоит применять для маломощной сети освещения. Ее сечение 1,5 мм. Оптимальным соотношением цены и качества можно считать ВВГ и ПВС.

Для организации электропроводки подходят щитки, розетки и выключатели различных типов. Коробки подбирают, ориентируясь на тип стен.

Скрытая проводка своими руками

Как же сделать скрытую проводку своими руками? Ответ на этот вопрос стоит начать с составления и продумывания схемы. Она поможет вам не только определить план действий, но и пригодится в будущем, чтобы знать места прокладки кабелей.

Первым делом нужно установить распределительный счетчик на вводе кабеля в квартиру. Если в помещении будет штукатурка, то провода можно закрепить на ней или проложить вдоль стен и закрыть плинтусом. Однако наиболее надежный способ – прокладка в бороздах.

Глубина штробы должна вместить все кабели и место для штукатурки. Обычно это до 10 мм. Места для розеток вырезаются в стенах с помощью перфоратора.

Если Вы хотите дополнительно защитить проводку, то в штробе следует сделать кабельный канал и протянуть провода посредством проволоки. В другом случае они просто крепятся внутри алебастром.

Провода оканчивают подрозетниками. На последнем этапе штроба штукатурится. В интернете можно найти много примеров с фотографиями скрытой электропроводки, которые помогут Вам в подготовке схем, материалов и монтаже.

Если есть возможность делать проводку в потолке или полу – это намного упростит задачу и трудозатраты. В этом случае проводку размещают в специальных коробах, тем самым обеспечивая легкий доступ к кабелю, в случаях поломки.

Особенности обустройства в деревянном доме

Прокладка проводов поверх деревянных поверхностей запрещена, и поэтому необходимо отделить кабель от легковоспламеняющейся конструкции. Для этого используют металлорукав или пластмассовые трубы. Последние недолговечны и не защищены от грызунов.

Заполнение в трубах должно составлять не более 40 процентов, а их толщина стенки напрямую зависит от сечения кабеля. Для медных, при диаметре жилы 4 мм – это 2,8 мм, до 10 мм -3,2 мм, до 35 мм – 4 мм.

При использовании алюминиевой жилы требования упрощены вдвое. Розетки обязательно размещаются в подрозетниках из металла. Все металлические элементы заземляются, а щитки предполагают наличие выключателей и автоматов.

Советы

По пожарным нормам на каждые 6 м2 идет минимум 1 розетка, если это кухня – то 3;

• Розетки обычно расставляют на высоте 1,5 м по одной стороне во всей квартире;
• Если проводка новая, она должна подключиться к наружным сетям связи. Для этого обязательно нужно присутствие и разрешение специалистов;
• Желательно использовать однотипные кабели для монтажа – или стальные, или металлические;
• В расчете длина кабельной продукции следует учесть запас для розеток и выключателей.

Фото скрытой электропроводки

Также рекомендуем посетить:

Расположение электропроводки

Во времена строительства панельных домов, а тем более «хрущевок», проложенная электропроводка не предусматривала использование такого большого количества электроприборов и бытовой техники как сейчас. В связи с этим, все чаще встает вопрос о необходимости прокладки дополнительных линий электропитания или полной замене электропроводки, которая будет учитывать все нагрузки и потребности современной техники.

Прокладка электропроводки может быть произведена разными способами: по стенам, по потолку и по полу.

Прокладка электропроводки по стенам

Для расположения электропроводки и установки электроприборов в помещении существуют зоны, которые рекомендуется соблюдать.

Расположение кабельных линий по стенам

Основные кабельные линии прокладываются по стенам под потолком с заходами на потолок для линий освещения и спусками для подключения розеток и выключателей.

• кабельная линия должна проходить не менее чем в 15 см от потолка;
• кабельная линия должна проходить не ниже 15 см от пола;
• линии электропроводки прокладываются не ближе 10 см от углов помещения, дверных и оконных проемов;
• подводка к розетке (розеточному блоку) или выключателю должна производиться из индивидуальной распаячной коробки;
• распаячные коробки устанавливаются на уровне основной кабельной линии над выключателем;
• не рекомендуется делать параллельные соединения (запитывать) от одной розетки к другой, это может привести к перегрузке всей линии;

Проводки от распачных коробок должны идти строго вертикально. Это, в дальнейшем, существенно облегчит определение место расположения кабеля в стене.

Если линия проложена в произвольном порядке (под углом или со смещением), она может стать предметом потенциальной опасности. Через какое-то время расположение такой произвольной электропроводки улетучивается из памяти даже у мастеров, которые ее прокладывали. И при попытке, например, повесить полку, есть вероятность попасть в находящийся под напряжением кабель, со всеми вытекающими последствиями.

Типичные ошибки при прокладке электропроводки к розеткам и выключателям

Прокладка электропроводки по потолку

Прокладка электропроводки по потолку достаточно широко использовалась в домах из бетонных панелей и кирпича. При таком варианте расположения электропроводки, кабельные трассы, выходящие из распределительного щита, направлены вертикально вверх. Внутри потолочных плит проложены специальные каналы для проводки. Подвод к электрическим розеткам, выключателям и светильникам выполняется так же как для электропроводки по стенам.

Если планируется монтаж натяжного или навесного потолка, проводку по потолку можно располагать произвольно, по кратчайшему расстоянию. Кабель укладывают в гофротрубу и крепят пластиковыми дюбель-хомутами.

Прокладка электропроводки по полу

Прокладка электропроводки по полу может быть выполнена произвольно (как правило, по кратчайшему расстоянию). Однако учтите, если пол укладывается на деревянные лаги, то кабель прокладывается только в металлических трубах. А при наличии бетонной стяжки кабель помещается в пластиковую гофротрубу. Подвод к выключателям, розеткам и освещению выполняется так же как в электропроводке по стенам.

Какой бы из вариантов прокладки электропроводки Вы не выбрали, составьте схему электроснабжения. Грамотно составленная схема станет большим подспорьем и облегчит проведение электромонтажных работ. Ориентируясь на нее в дальнейшем, Вы сможете не только сверлить стены там, где Вам нужно, но и без особых трудностей сумеете модернизировать или заменить уже имеющуюся электропроводку.

И, напоследок, совет — при проведении электромонтажных работ сфотографируйте размещение распределительных коробок и все линии прокладки кабелей до того, как они скроются под слоем штукатурки. При этом лучше всего делать снимки с привязкой к стационарным объектам. В дальнейшем, при необходимости каких-либо ремонтных работ, Вы легко сможете сопоставить размеры и определить место нахождения распаячной коробки или кабельной линии.

Материалы, близкие по теме:

Монтаж скрытой проводки | Строительный портал

Скрытая проводка позволяет эстетично расположить сеть проводов по площади помещения. При этом выключатели и розетки минимально выступают за уровень стен. Такая проводка стационарна и планируется на стадии капитального ремонта. Данная статья расскажет, как правильно сделать скрытую проводку

Оглавление:

1. Устройство скрытой проводки
2. Требования к скрытой проводке в доме
3. Схема скрытой проводки
4. Материалы и оборудование для скрытой электропроводки
5. Скрытая проводка своими руками
6. Разводка скрытой проводки в деревянном доме
7. Советы при монтаже скрытой проводки

Устройство скрытой проводки

Существует два мнения на счет того, какую проводку считать скрытой. Одни специалисты говорят, скрытой является та, которую не видно. Ее прокладывают в штробе или монтируют под обшивку. Другие утверждают, что к скрытой проводке необходимо относить и кабеля, размещенные в тубах и каналах.

Рассмотрим первый, классический вариант, в котором сходны все специалисты. То есть размещение проводов в толще строительных конструкций. А именно, в перегородках, перекрытиях, полах, пустотах стен и подвесном потолке.

К монтажу скрытой проводки необходимо приступать во время ремонтных работ. В идеальном варианте — перед нанесением финишного слоя шпаклевки.

Обычно провода размещаются в специально сделанной штробе. Эти борозды делаются штроборезами и болгаркой. При бытовом ремонте и малом объеме работ используют перфоратор или скарпель с молотком.

Проводка должна иметь вторую оболочку или размещаться в защитных трубах или коробе.

Требования к скрытой проводке в доме

Самое важное требование к скрытой проводке — это пожарная безопасность. Ее проложение в деревянных и легковоспламеняющихся конструкциях требует особой осторожности. Поэтому провода помещают в стальные или поливинилхлоридные трубы.

Необходимо, чтобы элементы кабельной системы легко заменялись. Данное правило соблюдают редко. И манипуляции по замене и добавлению проводки вынуждают разрушать покрытие конструкции.

Проведение проводки осуществляется по вертикали и горизонтали относительно одной из стен. Это сэкономит материалы и средства, упростит процесс работы. И при будущих ремонтных работах упростит поиск сети проводов.

Перед монтажом необходимо составить план системы кабелей. Не лишним будет указать расположение всех электрических коробок. Схема скрытой проводки осуществляется и сохраняется на будущее. При ее изменениях в процессе работы, вносятся соответствующие коррективы в план.

Важна электробезопасность скрытой проводки. Специалисты советуют использовать кабеля на три жилы. И желто-зеленый провод заземления подключить в будущем, если это не предусмотрено изначально.

Также необходимо позаботиться об устройстве защитного отключения.

Схема скрытой проводки

Монтаж скрытой проводки выполняется в определенной последовательности.

Вначале определяется тип разветвления сети: коробочное или шлейфовое.

Первое, предполагает проложение одного кабеля по площади всей квартиры. От него в каждое помещения отводится еще по проводу. Такое разветвление осуществляется в распаечной коробке.

Шлейфовое расключение европейского типа подразумевает проведение двух проводов. Один — для розеток, второй — для светильников. Они выходят из распределительного щитка в каждую комнату. Который содержит выключатель для каждого кабеля скрытой проводки.

После определяют места расположения светильников и ответвительных коробок под выключатели скрытой проводки.

Необходимо продумать пути проводов. Они размещаются на 15 см ниже потолка или 10 см от балки или карниза. Расстояние до дверных и оконных разъемов должно составлять не меньше 10 см. Трассы к розеткам прокладывают на их уровне. Перпендикулярно к полу выполняются подъемы к местам под светильники и розетки.

Рекомендуется исключить пересечение проводов. Помните, штробление несущих стен запрещено. Поэтому в таких местах используется крепление в толстом слое штукатурки.

Расчерченная схема на бумаге переносится на поверхность конструкции.

Материалы и оборудование для скрытой электропроводки

При монтаже скрытой проводки в доме оптимально использование для розеток ВВГ кабель с сечением в 2,5 мм. В его основе проходят медные жилы с двойной защитой. А для подводки под осветительные приборы – ПБГПП с диаметром до 6 мм. Это плоский провод для скрытой и открытой проводки, который состоит из одной гибкой жилы.

Для электропроводки подходят распределительные щиты любого типа. Тоже можно сказать и о розетках и выключателях. Правда, розетка для скрытой проводки занимает меньше места и смотрится более эстетично.

Коробки для скрытой проводки выбираются, исходя из типа стен. Они бывают для полых и сплошных конструкций. Иногда для этой цели используют подрозетники, которые закрываются самодельными крышками.

Чтобы надежно соединить концы проводов приобретите пластмассовые колпачки СИЗ или клеммники.

Для монтажа кабеля необходим инструмент для штробления. Домашнему электрику под эту задачу достаточно перфоратора. Для работ по бетону потребуется техника мощностью от 1,5 кВт. Также понадобится нож для обрезки кабеля и шпатель для штукатурки.

А для крепления провода в бороздах запаситесь дюбель-хомутами, монтажной полосой и раствором алебастра.

Скрытая проводка своими руками

После определения типа и составления схемы проводки, наступает этап ее монтажа.

В месте ввода кабеля в квартиру установите распределительный щиток.

Если ремонт подразумевает штукатурку на 0,9 см и больше, провода закрепите в ней. Иногда прокладывают провода вдоль стен и закрывают плинтусом. Это не особо экономит средства, но подвергает риску электрические коммуникации.

Надежнее и практичнее размещение скрытой проводки в бороздах. Чтобы не наткнуться на металлическую арматуру, предварительно место под проводку проверяют металлоискателем.

Ширина штробы должна вмещать все провода. Тогда за счет трения они прочно лежат в канале и не вываливаются из него. Глубина борозды соответствует толщине кабеля плюс место под выравнивание штукатуркой. Обычно хватает 8 – 10 мм.

Места под розетки и коробки для скрытой проводки проделываются перфоратором с «коронкой». Если мощности инструмента не хватает, то насадку сменяют на бур.

Для надежности провода предполагают размещение в кабель-каналах.Которые изначально необходимо закрепить в штробе. А сами провода протягиваются вовнутрь при помощи гибкой проволоки.

Если дополнительная защита не используется, то проводка крепится в бороздах алебастром.

Концы проводов длиной не больше 10 – 15 см заправляются в подрозетники.

Устанавливаются розетки и их внешние рамки.

Жилы проводов на перекрестках проводки соединяются в ответвительных коробках. Они защищают концы кабелей от пыли, влаги и механического воздействия.

Штроба сверху штукатурится по общему уровню.

Обычно замена внутренней проводки в одной комнате занимает 2 – 3 рабочих дня.

Разводка скрытой проводки в деревянном доме

Особенно внимание стоит уделить электросети в деревянном доме.

Идеальным вариантом считается целостность кабеля без использования коробок. Так каждый провод от автомата идет отдельным концом к точке нагрузки.

Необходимо максимально удалить проводку от легковоспламеняющейся конструкции. Поэтому прокладка проводов поверх деревянного основания запрещена. А пропитка древесины негорючими веществами со временем бесполезна.

Проводка закладывается в металлический рукав. Чтобы в случае возгорания, не подвергать дом опасности. Трубы между собой плотно свариваются. Или крепятся при помощи болтов.

Пластмассовый аналог не так долговечен. И ним могут полакомиться грызуны. Если проводка таки находится в пластмассовых трубах, защитите ее негорючими материалами. Например, бетоном, алебастром или штукатуркой.

Кабель должен занимать не больше 40% места в трубе. А толщина ее стены подбирается исходя из сечения кабеля. Так для медных проводов:

• при диаметре жилы в 4 мм – металл рукава не менее 2,8 мм,
• от 6 до 10 мм — в 3,2 мм,
• от 25 до 35 мм — 4 мм.

Для алюминиевых проводов требования в два раза меньше. Так при диаметре кабеля в 7 см требуется труба толщиной в 4 мм.

Розетки помещаются в металлические подрозетники.

Проводка осуществляется с использованием проводов с негорючим покрытием. Например, ВВГнг, РКГМ, NYM и ВВГнг LS.

Все металлические трубы заземляются. Чтобы замедлить коррозийные процессы, металл покрывается специальной краской.

Медный рукав дороже, но более долговечный и проще в монтаже, чем стальной аналог.

Для безопасности необходимо установить два щита: с автоматами и выключателями.

Электросеть продумывается так, чтобы был доступ к ней, без разрушения деревянного каркаса дома. В целях безопасности распределительные коробки остаются в открытом доступе.

Советы при монтаже скрытой проводки

1. Прокладывайте проводку на начальном этапе ремонта. Когда помимо черновых стен, пола и потолка ничего нет.

2. Перед монтажом проводов проверьте их целостность индикатором. После – повторите действие.

3. Для точности проводки расчертите линии прокладывания проводов по поверхности. Это легко сделать при помощи строительного уровня и/или дальномера.

4. При проводке отсутствует освещение. Решить проблему поможет автономный генератор энергии или соседи.

5. После штробления необходимо очистить борозды от пыли  с помощью щетки. После обработать грунтовкой.

6. При монтаже проводки в гипсокартонных конструкциях обязательно используйте защитные оболочки.

7. Не забывайте оставлять запас длины провода в местах соединения с розетками, выключателями и коробками.

8. Используйте одинаковые кабели: медные или стальные. Соединение двух разных металлов больше подвержено коррозии.

9. Новая электропроводка требует разрешения на подключение к внешнему источнику питания. Поэтому не обойтись без специалиста.

10. Выключатели обычно размещают на высоте 1,5 – 1,7 м с одной стороны по всей квартире. При этом, чтобы открытая входная дверь не закрывала доступ к ним.

11. По пожарным нормам на каждые 6м² идет минимум одна розетка, на кухне – три.

12. При необходимости пересечения проводов, увеличивается их изоляция. Для этого делается 3 – 4 оборота изоленты вокруг каждого кабеля.

Как отследить электрическую проводку в стене

Универсальные устройства для отслеживания проводов поставляются с инструкциями, которые позволяют отслеживать проводку в стенах. Вы также можете использовать поисковые устройства с режимами обнаружения проводов для отслеживания определенных проводов. Но вы также можете получить хорошее представление о том, где находятся ваши провода, без таких сложных устройств. Нет единственного правильного способа сделать это. Выбор метода зависит от того, для чего вы хотите отследить провода, и от того, что лучше всего подходит для вас.

Узнать, какие провода к какому автомату подключены, можно вообще без каких-либо инструментов.Если у вас есть какая-либо схема электропроводки для тестируемого здания, это достойный метод. Если вы уже знаете, где проходят провода за стенами, проверка автоматических выключателей просто проверяет, подключены ли провода и переключатели. Работайте с партнером — один из вас должен оставаться у коробки выключателя, чтобы включить выключатель, а другой должен наблюдать, какие розетки получают питание. Вы можете сделать это и без партнера, хотя беготня между розетками и выключателями требует времени и труда.

Начните с выключенными выключателями и вставьте включенную лампу в розетку. Включите и выключите выключатели по одному, пока не загорится лампа. Затем подключите лампу к другим ближайшим розеткам, чтобы определить, какие из них находятся в той же цепи. Поверните выключатели света, чтобы увидеть, в какой цепи включены огни. Цепи, подключенные к большим приборам, таким как сушилки для одежды, часто не имеют других розеток или приборов.

Другой способ найти электрические провода за стенами — использовать металлоискатель.Это может быть эффективным методом, если вы знаете, что проводов очень мало, а в стенах мало других металлических предметов, например гвоздей.

Если вы отслеживаете электрическую проводку, чтобы добавить новые розетки или освещение, или если вы готовитесь к ремонту электрооборудования, вам понадобится детектор напряжения и другие инструменты из соображений безопасности. Прочтите следующую страницу, чтобы узнать больше о безопасности при отслеживании электропроводки.

Как узнать, есть ли электричество за стеной при подвешивании полок | Руководства по дому

Мишель Нати Обновлено 22 февраля 2021 г.

Подвесить полки, разместить телевизор или закрепить картину в гипсокартоне или дереве достаточно легко, но это может быть опасно, если вы не знаете, что скрывается за поверхностью .Просверливание проводки может привести к повреждению вашего дома из-за короткого замыкания электрических проводов, что, в свою очередь, может создать множество проблем, включая пожар или поражение электрическим током. Прежде чем приступить к реализации проекта DYI, не устанавливайте какие-либо предметы на стене, не зная, где находится проводка в вашем доме.

Изучение расположения проводки

Электропроводка обычно следует по рисунку в стене, особенно в местах вокруг розеток и выключателей. Согласно Realtor.com, у этих светильников есть провода, идущие вокруг них вертикально и горизонтально.Еще один способ понять, где проходит электропроводка в доме, — это посмотреть на чердак или в подвал. Там обычно оголены провода, и вы сможете увидеть, куда они идут, проследив их путь через раму.

ElectricalConnection утверждает, что с некоторыми проводами лучше отказаться, чем с другими. Например, вертикальные провода будут располагаться непосредственно над розетками и переключателями и обычно проходят рядом со стойками. Стеновые стойки в большинстве домов находятся на расстоянии от 16 до 24 дюймов в любом направлении.Если есть изменение расстояния, это обычно происходит там, где заканчивается стена или вокруг окон или дверей. Горизонтальную проводку найти немного сложнее, но если вы не просверлите шпильку, через которую проходят провода, у вас должно быть достаточно места, чтобы избежать неудач.

Использование средства поиска шпильки

Поиск шпильки помогает пользователю находить шпильки, которые не видны. Знание того, где они находятся, не только важно для подвешивания и закрепления более тяжелых предметов на стене, но и может помочь пользователю найти электрическую проводку.При покупке устройства для поиска шпилек избегайте использования магнитных устройств или устройств без источника питания. Хотя они обычно хорошо работают в зданиях с металлическими стойками, в жилых домах они менее точны. Согласно Popular Mechanics, лучший инструмент для поиска проводов — это искатель шпилек с функцией обнаружения проводов переменного тока.

Используйте малярную ленту вокруг области, которую вы хотите сканировать; это будет служить местом для отметки расположения проводов после обнаружения. Дайте устройству откалибровать его перед использованием вдали от электрических розеток или выключателей.Двигайте искатель по стене горизонтальным движением, придерживая его снизу. Когда он обнаруживает провода, инструмент издает звуковой сигнал, и показания также отображаются на его цифровом дисплее.

Советы для более точного считывания

Чтобы получить наиболее точные показания с помощью прибора для поиска шпилек, Bosch рекомендует не носить украшения на руках и не иметь рядом мобильный телефон во время использования устройства, поскольку и то и другое может повлиять на результаты. При использовании устройства обязательно располагайте его вплотную к стене.Положите другую руку на ту же поверхность на расстоянии от 20 до 30 сантиметров от искателя для заземления. Это повысит вероятность получения точных показаний.

Инструменты с разряженными батареями также могут давать ложные показания. Перед использованием замените их или перезарядите. Если стены были окрашены в течение последних двух или трех недель, подождите, прежде чем использовать поисковик, так как влажность краски также может затруднить сканирование. Наконец, прежде чем пытаться сверлить в этом районе, полностью отключите питание.Хотя использование средства поиска шпилек в целом безопасно, всегда разумно принять дополнительные меры предосторожности.

Скрытая проводка, как найти повреждения в скрытой проводке, полезные советы. Как найти обрыв кабеля

Причин проблем в проводке может быть очень много, это может произойти в любой момент, в том числе и в то время, когда провода находятся под напряжением.

Виновато в этом может быть брак провода, некачественная установка, ошибочная и многое другое.

В тех местах, где поврежден кабель, провод нагревается, а при повышенном напряжении обрывается.

Причиной могут быть механические повреждения, в результате неправильного забивания гвоздей и просверливания отверстий в стене, также может возникнуть проблема из-за повышенного напряжения.

Как определить обрыв в проводке

Обрыв проводки может быть двух типов, это может быть обрыв скрытой или открытой проводки. Если это произошло со скрытой проводкой, нужно знать, как найти обрыв проводки, кабельная линия поможет вам найти обычный транзисторный приемник.

Для начала можно подключить к розетке любое устройство, например, электробритву, приемник нужно поставить на средневолновый диапазон и перемещать по поверхности, если вы слышите шум и треск, значит что в этом месте обрезается проводка.

• Если в квартире нет света, нужно понимать, есть ли напряжение на счетчике. Для этого понадобится тестер индикаторов, им нужно дотронуться до контактов счетчика, перед этим выключить все автоматы на коммутаторе.
• Если тестер поставлен на счетчик, нет напряжения, то место неисправности перед счетчиком. Если он есть, значит, в квартире произошла пропасть. Иногда для устранения всех неисправностей достаточно просто заменить предохранители.
• Если дело посложнее, нужно исправить системные проблемы. Чаще всего обрывы происходят в выкатных коробках, так как при большом сопротивлении провода могут перегореть.
• Если повреждение произошло в открытой проводке, то ее легче найти и устранить, если проводка замкнута, то лучше обратиться к специалисту, так как работы предстоит много.

Перед началом работ по устранению защемления необходимо взять тестер напряжения, также потребуется специальная отвертка-индикатор и простая отвертка, плоскогубцы и нож с изолированной ручкой, изоляционные материалы и бесконтактный индикатор скрытого электропровод.

Чтобы найти обрыв разомкнутой проводки необходимо понимать, какой провод поврежден: фазный и нулевой, в этом поможет индикаторная отвертка, она обнаружит все контакты выключателей или розеток и проверит их исправность.

Если розетка находится под напряжением, есть только один контакт. Если говорить о переключателе, то в момент усиления мощности можно отключить только один или все контакты. Если благодаря отвертке обнаружится, что фаза исправна, будет видно, что нулевой провод поврежден.Если проводка скрыта, лучше пригласить профессиональных электриков для определения неисправности.

Так будет лучше и в случае поломки постарайтесь не переоценивать свои возможности, особенно в таком серьезном деле.

Если у вас достаточно навыков для работы с электропроводкой, вы можете найти открытую скрытую электропроводку чаще всего, для этого можно использовать акустический или индукционный метод.

• Для акустического метода нужен генератор, его нужно подключить к кабелю, также нужны наушники и акустический датчик.
• Процесс заключается в прослушивании проводки с этими устройствами. На месте обрезки вы услышите щелчки в наушниках, а генератор нужно будет правильно настроить.

Если вы решили использовать индукционный метод, необходимо подключить генератор к силовому кабелю, определить уровень нагрузки и приложить датчик, там, где есть обрыв, вы также услышите сигналы.

Если у вас бетонные или кирпичные стены, воспользуйтесь бесконтактным индикатором, чтобы найти скрытую проводку.Все кабели в таких постройках прокладываются горизонтально или вертикально, а все повороты делаются под прямым углом.

Обычно в таких домах хорошо знают. Индикатор нужно двигать вдоль стены и в районе обрыва вы услышите сигнал. Можно использовать и другие методы, но для их применения нужно пригласить специалистов компаний, имеющих лицензию на проведение таких работ.

Как устранить обрыв проводки?

Перед тем, как приступить к устранению клиппинга, необходимо отключить фазный провод.С помощью молотка удалите весь пластырь в центре повреждения, а также справа и слева, нужно все отпустить на 15 см.

Концы разорванной проволоки должны быть расположены по разным краям. С помощью перфоратора и специальной коронки проделайте в стене отверстие, чтобы в него вошла распределительная коробка.

Вставьте коробку в проем и закрепите с помощью алебастра, в нее нужно аккуратно уложить провода. При наличии питания поврежденные провода нужно объединить по цветам и обмотать изолентой.

По окончании работы ящик закрыть крышкой и залить отремонтированное место штукатуркой. Если проводка в специальных трубках, оборванные провода нужно аккуратно вытащить, а вместо них с протяжным устройством положить новые провода.

В целом эта работа требует довольно больших знаний, особенно если речь идет о скрытой проводке, но при определенном навыке вполне выполнима. Если вы хотите узнать об этом больше, вы можете посетить наш сайт, там всегда можно найти много полезной информации.

Наличие электричества в доме сегодня кажется чем-то само собой разумеющимся, мы вспоминаем об этом только в том случае, если вдруг случаются поломки и мы теряем возможность использовать одно из самых полезных изобретений прошлого тысячелетия. Тем не менее, при строительстве дома или при проведении его капитального ремонта необходимо будет хорошо продумать все нюансы прокладки электропроводки — в конце концов, только рациональный выбор типа прокладки кабеля может обеспечить домовладельцам бесперебойная подача энергии, необходимой для работы осветительных приборов и всех современных бытовых приборов.

Виды электромонтажа, их достоинства и недостатки

Трудно четко отличить, к какому типу используется вариант электроснабжения в помещении, затруднительно, по мнению одних — в случае использования скрытой проводки маршрут прокладки проводов вообще не должен быть заметен, другие считают К скрытому типу следует и вариант с прокладкой кабеля по трубам или кабельным каналам. В принципе — кабель в этом случае также невидим и снабжен защитой от механических воздействий.

Традиционно скрытая проводка в доме подразумевает прокладку всех проводов в стенах, потолке, полу, плитах или цоколе. Этот вариант делает его более безопасным.

Для прокладки проводов можно использовать:

• трубы металлические,
• гибкая пластиковая гофра или гибкий металлический шланг,
• штробы или строительные бороздки, которые впоследствии заделываются штукатуркой,
• место под подвесной потолок,
• пластиковые стеновые панели.

Скрытая проводка в доме имеет некоторые недостатки, основные из них — сложности, возникающие при проведении монтажных работ, включая даже установку автоматического выключателя.Проблемы возникают и тогда, когда требуется ремонт или обслуживание. Однако скрытый вариант имеет ряд преимуществ, по которым предпочтительнее закрывать скрытую проводку.

Само название говорит о том, что все провода нужно прятать от глаз, т.е. Т. е. Внешний вид помещения не портит провода, проложенные на стенах или потолке, они не создают препятствий при выполнении ремонтных и отделочных работ.

Провода проходят под слоем штукатурки или бетона, что значительно ограничивает доступ воздуха, это способствует значительному снижению уровня пожарной опасности, кроме того, такое расположение проводов сводит к минимуму возможность контакта с токоведущими проводниками.Срок службы скрытой проводки намного больше, чем открытой, за счет защищенности проводки от воздействия солнечных лучей и механических повреждений.

Если вы продолжите рассказывать о проблемах, которые создают скрытое расположение проводов, вы должны помнить, насколько проблематичным может быть найти путь, проложенный такой электропроводкой, причем с очень высокой точностью — иначе может возникнуть риск повреждения это при выполнении работ, связанных со шлифовкой стен или сверлением отверстий.

При установке скрытой проводки следует учитывать расположение розеток — в дальнейшем их установка будет достаточно проблематичной. Сечение проводов, используемых для прокладки скрытой проводки, должно быть больше, чем если бы проводка была проложена снаружи.

Требования к скрытой проводке

Среди основных требований к скрытой проводке — обеспечение пожарной безопасности, особенно следует соблюдать осторожность при прокладке проводки в том случае, если она выполняется в деревянном доме и прокладывается под внутренней обшивкой, для прокладки кабеля необходимо использовать сталь. или трубы ПВХ.

1. Также следует рассмотреть возможность замены или добавления проводов при необходимости, но, к сожалению, на практике это требование не всегда возможно.
2. Способ прокладки электропроводки не должен быть произвольным, кабельные переходы принято прокладывать на высоте 2,5 м или под потолком строго горизонтально или вертикально, даже если это приводит к повышенному расходу материалов.
3. При прокладке электропроводки должен быть составлен план, на нем указаны все распределительные коробки, план необходимо придерживаться при выполнении работ, также желательно обеспечить его сохранность на весь период эксплуатации построенного электроснабжения. система.

Специалисты рекомендуют при проведении скрытой проводки предусмотреть наличие третьего проводника (РЕ), даже если на щите на входе в момент подключения нет соответствующего основного провода, можно будет подключить провод оставил по бесплатному проводу, если есть возможность.

Для помещений с повышенным уровнем опасности (кухня, санузел) желательно предусмотреть установку дифференциальных выключателей или УЗО.

Извещатель скрытой проводки

Поскольку поиск неисправностей скрытой проводки может быть проблематичным, потребуются специальные устройства сигнализации.Эти устройства помогут не только электрикам, но и владельцам частных домов и даже обычных городских квартир. Извещатель полностью безопасен в эксплуатации, при использовании не требует прямого контакта устройства с розетками или оголенными проводами, т.е. он безопаснее, чем обычно используемый тестер.

Используя детектор скрытой проводки, легко определить точное местоположение кабеля и точно определить обрыв, если таковой имеется. При прохождении места расположения токоведущего кабеля сигнализация подаст визуальный сигнал — загорится светодиодный индикатор.Для работы устройства достаточно использовать электростатическое поле, создаваемое переменным током. Те. Прямого контакта устройства с проводом не требуется. Некоторые модели детекторов имеют функцию звукового сигнала.

Безопасный и простой в использовании бесконтактный извещатель, несомненно, окажется предметом домашнего обихода — он позволит домашнему мастеру без посторонней помощи и без привлечения специалистов обнаруживать кабели, спрятанные в стенах, или находить провода. место обрыва цепи, что значительно упростит ремонтные работы и избавит от необходимости снимать штукатурку со всей стены.

Другие методы обнаружения скрытой проводки

К сожалению, зачастую домовладельцы не имеют достоверной информации о точном расположении скрытых кабелей, кроме того, гарантий, что разводка точно такая же, как и по плану, никто дать не может, особенно если работы велись несколько лет, или даже десятилетия назад. Упомянутые выше профессиональные инструменты не всегда под рукой в ​​нужное время. Вполне вероятно, что возникнет ситуация, когда потребуется найти повреждение скрытой проводки с помощью средств, которые будут под рукой в ​​нужный момент.Хорошо, если найдешь какие-нибудь тестеры, индикаторы, сигнализаторы, щупы.

Из современных инструментов, которые можно приобрести по вполне доступным ценам, специалисты рекомендуют обратить внимание на следующие модели.

1. Сигнализатор Е-121, в народе его часто называют Дятлом. Им охотно пользуются электрики-профессионалы, прибор очень чувствителен и может обнаруживать натиск проводов, расположенных в стене на глубине около 7 см.
2. Сигнализаторы MS производятся в Китае, кроме проводки, расположенной в стене, они легко обнаруживают любые другие металлические предметы, находящиеся внутри стен (тестер MS-58M).Но с помощью тестера нельзя найти объекты, завернутые в фольгу — фольга служит экраном, который создает препятствие для обнаружения металла.

Для работы с сигнальными устройствами потребуется некоторая подготовка — сигнал, подаваемый при обнаружении провода, будет отличаться от сигнала, подаваемого при обнаружении металлического объекта.

Устройства ПОСП-1 способны предупреждать не только о наличии проводки в стене, но и сигнализировать о наличии переменного электрического поля, излучаемого, например, электрическим щитом.

Различные модели устройств ВП-4404 отличаются способностью точно определять места обрыва проводов, что является причиной повышенного интереса к ним профессиональных мастеров и отечественных мастеров.

Мастера рекомендуют: вне зависимости от используемого сигнального устройства скрытую проводку в стене следует искать с особой тщательностью и аккуратностью, с соблюдением норм и правил выполнения данного вида работ.

Как найти скрытую проводку в стене народными методами

Если под рукой нет современного сигнального оборудования, и покупать его кажется нерациональным из-за дороговизны, то можно применить старые методы, которые применялись мастерами в прошлом.Один из таких вариантов — использование радиотюнера, настроенного на частоту 100 кГц. После включения ресивера его следует медленно перемещать по стене, в местах расположения проводки в динамике будут заметны потрескивания и шумы.

Если есть возможность удалить обои со стен, то определить расположение проводов помогут неровности на бетоне, имеющиеся в их местах. Если монтажные работы производились по правилам, то провода должны проходить горизонтально или вертикально.

Скрытая проводка в стене — как найти обрыв провода

Процесс начинается с определения поврежденного провода, его фазы или нуля. Определить это можно, прикоснувшись отверткой с индикатором к контактам сломанного выключателя или розетки. В этом случае, когда автоматический выключатель выключен, только один из контактов должен находиться под напряжением, оба во включенном положении. В исправной розетке находится только один из контактов под током. Обнаружив наличие фазы на вышеперечисленных устройствах можно предположить, тогда нулевой провод обрезают.

В случае повреждения недоступного участка проводки, лучше всего обратиться за помощью к профессиональному электрику, самостоятельно найти место повреждения, без применения специальных инструментов будет сложно.

Если, тем не менее, доступ ко всем участкам проводки имеется, то найти проблемное место с помощью любого из тестеров сигнализации не составит труда.

Порядок работ:

1. Сначала на коммутаторе отключают напряжение.
2. Затем разрежьте изоляцию и сделайте небольшие засечки, чтобы был доступ к металлическому проводнику.
3. Первая выемка делается на выходе провода из распределительной коробки, вторая на расстоянии примерно двух метров.
4. Применив тестер, измерьте сопротивление в этом разделе. Его небольшая величина говорит об отсутствии обрывов.
5. Аналогичное испытание следует проводить в следующих разделах, пока устройство не покажет отсутствие сопротивления.

Если место предполагаемой поломки находится в кирпичной или оштукатуренной стене, то это можно обнаружить с помощью бесконтактного индикатора, предназначенного для обнаружения скрытой проводки.

Существенно упростит процесс отслеживания пути разводки правильная прокладка проводов — по горизонтали или вертикали, с обязательными поворотами строго под углом 90 градусов.

В большинстве случаев скрытая проводка выполняется внутри помещений. Кабель в гофрокартоне , который уложен стробисом и покрыт штукатуркой. В зданиях старого фундамента провод прокладывается прямо в штробах и также покрывается слоем штукатурки. Сверху — побелка или обои (краска, стеновые панели, гобелен и т. Д.).

Хотя кабель прячется в стене, есть вероятность его повреждения.К «травме» можно привести множество причин: во-первых, естественное старение и изоляция вен никто не отменял. Тем более с годами эксплуатации портятся алюминиевых проводов. . А старый кабель сильно нагревается, особенно в местах соединения и складок. Из-за нагрева разрушается изоляция и окисляются плохие контакты. Систематические перегрузки проводки значительно ускоряют процесс старения.

А вот новый кабель может «заболеть», в основном из-за некачественной установки: в местах чрезмерного перелома жил, которые могут просто перегреться или сгореть.Еще одна частая причина — случайная механическая поломка электрических проводов при ремонтных работах.

В результате вышеперечисленного — короткое замыкание или выгорание (обрывы).

Геологоразведочные работы

Итак, если возникла авария, сначала нужно проверить напряжение на входе в помещение и исправность пробок (автоматов). Если мы обнаружим, что выключатели или вилки находятся во взведенном состоянии, то имеет смысл поискать проблему внутри дома. Если вы обнаружите автомат в выключенном состоянии и выключает его при включении, это короткое замыкание.Необходимо убедиться в его отсутствии в розетках, выключателях и электроприборах. И тогда ничего не остается, как начать искать повреждения внутри стен.

Чтобы хотя бы приблизительно определить местность для поисковых операций, полезны логическое мышление, аналитические способности и минимальные теоретические знания.

Обычный правильный способ, в основе которого лежит разводка розеток и выключателей — балка. То есть от распределительной (дозовой) коробки к каждой розетке и выключателю подключается отдельный кабель.В любом случае поиск пойдет быстрее и эффективнее при наличии схемы подключения или в том случае, когда точно известно, что проводка проложена по правилам. .

Итак, вам нужно найти коробку с дозатором и открыть ее. Есть несколько поворотов. Полезно измерить сопротивление между всеми линиями в распределительной коробке. Если какой-либо из них показывает напряжение, близкое к нулю — это признак подозрительной линии, по которой целесообразны дальнейшие поиски. Можно измерить сопротивление между линиями выключателей и в розетках: возможно, можно будет пройти к месту повреждения и без участия дозаторов.

Если произошла поломка, то, возможно, в какой-то части комнаты есть свет. Это уменьшает область поиска. Если в одной розетке нет напряжения или не загорается одна лампа, есть линия, в которой произошел обрыв.

В противном случае желательно с первой распределительной коробки, проверяя наличие напряжения на ее скрутках. Если все в порядке — нужно найти следующую дозировочную коробку и провести ту же процедуру, что и при первой дозе. Если какое-либо скручивание при такой дозе не дает признаков напряжения, то перерыв между дозами.

Итак, за отправную точку поисков возьмем последнюю распределительную коробку, дающую признаки напряжения.

Поисковые работы

А дальше возможен, скажем так, очевидный, но обширный способ решения проблемы: вскрыть штукатурку, начиная с этой распределительной коробки, по трассе кабеля до места повреждения. Шум и пыль, потраченные нервы и время — и все для того, чтобы на месте протянуть кусок кабеля не более пары сантиметров. Вдвойне обидно, если и проводка, и ремонт относительно новые, но исправлять нужно только один момент.

Но даже кабельную трассу в стене не всегда можно определить. Хорошо, если он был уложен по правилам: параллельно потолку и перпендикулярно выключателям и розеткам. Если из соображений экономии кабель проложен по кратчайшему пути, который точно не известен владельцу помещения, то возможно проследить его путь от коробки до любого пункта назначения (другой ящик, люстра, выключатель или розетка). Придется удалить большую часть имеющихся в комнате штукатурок.Но даже если трасса рассчитана успешно, без вскрытия штукатурки по трассе обнаружить повреждение не удастся. Во избежание ненужного разрушения выполненного с любовью ремонта как профессиональные электрики, так и «бытовые» используют бесконтактные приборы для определения напряжения.

Парк доступных устройств достаточно велик: от датчиков типа МС-58М для обнаружения проводки до профессиональных локаторов трассы, которые могут искать трассу кабеля и повреждения на трассе в разных местах прокладки — дереве, бетоне, кирпиче.В быту можно использовать комбинированный прибор по образцу МС-48НС. Работает контактным и бесконтактным способом, позволяя определить наличие переменного напряжения на проводнике, определить фазу, прозвонить цепь и бесконтактно найти токоведущий кабель, проходящий через стену.

В зависимости от типа и «профессионализма» устройства оно может помочь найти как разомкнутую цепь, так и замыкание «без шума и пыли». Приборы достаточно точно показывают место повреждения — до 10-13 см. Таким образом, можно минимизировать площадь «проема».

Заключительный этап

После того, как с помощью прибора будет обнаружено место повреждения, необходимо приступить к устранению «поломки». Если разводка швов, то придется сделать небольшое вскрытие в районе найденного участка (если оно еще не было сделано во время «поиска»). Больное место лечится простым набором инструментов и / или изолентой, после чего можно восстановить поврежденный декор стен. Если кабель проложен в канале или трубе, то все еще проще: кабель растягивается, ремонтируется (а то и полностью меняется площадь — на выбор), снова протягивается в канал и восстанавливаются соединения в распределительных коробках, розетках, переключатели.

Ремонт квартиры

Сбои в слаженной работе электропроводки обычно доставляют огромное количество неудобств. Еще большую проблему можно отнести к исследованию участков обрыва кабеля, благодаря которому прекращается стабильная работа электроприборов. Обнаружить обрыв электропроводки несложно только тогда, когда у вас разомкнутая проводка и визуально видно место суеты.

В том случае, если электрическая проводка спрятана, обнаружить рывок намного сложнее.Однозначно нужен специальный прибор — трассер-искатель. В большинстве ситуаций необходимо вызвать профессиональных электриков, но в некоторых случаях, в принципе, найти скрытую поломку проводки можно и самостоятельно.

Как найти фазу и ноль в проводке

Для начала нужно понять, какой провод оборван — нулевой или фазный. Для работы нам понадобится отвертка-индикатор, с помощью которой необходимо «прощупать» каждый вышедший из строя контакт электрооборудования.Если в розетку подается ток, то требуется только один из контактов. В подобной ситуации у переключателя один контакт будет находиться в выключенном состоянии, либо все контакты будут во включенном состоянии.

В том случае, если отвертка-индикатор определяет наличие фазы, значит, на нулевом кабеле произошел обрыв. Если электропроводка к тому же скрыта, то обнаружить зону неисправности и устранить неисправность смогут только специалисты. Простому обывателю исправить обрыв фазы практически невозможно.

Как найти обрыв провода тестером

Если электропроводка организована открытым способом, а провод виден от распределительного центра до зоны обрыва, то в этом случае для определения места неисправности используется электронный тестер. Прежде всего, для проведения процесса поиска с помощью тестера необходимо отключить подачу тока сначала на распределительный узел, а затем непосредственно на провод. На выходе кабеля из распределительного центра необходимо сделать первый разрез на изоляции.Он нужен для того, чтобы можно было добраться до металлической сердцевины, следующий надрез делается примерно на метр.

Тогда вам нужно измерить сопротивление на этом отрезке провода. В том случае, если удельное электрическое сопротивление на этом участке небольшое, то обрыва провода точно нет. После второй выемки через счетчик нужно сделать еще один надрез, и снова измерить электрическое сопротивление провода на новом участке. По этой схеме вам придется резать и измерять, пока полностью не определите нулевое электрическое сопротивление.Этот отрезок и будет зоной обрыва провода.

Как исправить обрыв провода

Осматриваем поврежденный участок провода. На нем тоже делаются надрезы, но с меньшим шагом. Итак, между тесными пропилами на неисправном сегменте должен быть зазор в полметра. Найдя аналогичным методом поврежденную зону, но уже на меньшем куске проволоки, необходимо повторить процесс с надрезами еще раз.

Точка обрыва электропроводки этим методом определяется предельно точно, практически с точностью до одного миллиметра.Чаще всего точка обрыва наступает намного раньше, и необходимости в абсолютно четком нахождении места обрыва не возникает. Затем проводятся ремонтные работы, а затем все обрезанные провода очень электрически изолируются.

Как найти обрыв провода в кирпичной или бетонной стене

Если провод с фазой находится в стене из кирпича или бетона, то место его обрыва можно обнаружить с помощью специального бесконтактного устройства для работы со скрытой проводкой.При проведении разведки учитывайте, что скрытая в стеновых конструкциях проводка проходит строго по вертикали и горизонтали, все изменения трассы проводов производятся строго под углом в девяносто градусов.

Это позволит с максимальной точностью найти путь электрических проводов от распределительного узла до электрического устройства. Все, что нужно сделать, это переместить прибор по проводке, по поверхности стены, и на участке обрыва провода он обязательно вас уведомит.Чаще всего устройство для работы со скрытой проводкой на месте поломки отключает подачу звукового сигнала.

Как отремонтировать нерабочую проводку?

Причины проблем со светом часто связаны с повреждением кабеля. Для поиска обрыва обычно приглашают электрика, но при наличии опыта можно устранить сбой в электроснабжении самостоятельно.

Поиск обрыва провода

Устройство используется для обнаружения обрыва цепи, когда провод открыт для доступа на всем протяжении маршрута.Отключите напряжение около распределительной коробки и на проводе. Разрежьте изоляцию на проводах возле распределительной коробки. Через метр сделайте вторую насечку. Измерьте сопротивление кабеля в этой области тестером. Если прибор показывает небольшое сопротивление — поломки в этой области нет. В противном случае через 1 метр сделайте третий надрез и повторите измерения на этом участке.

При отсутствии сопротивления сделать надрезы на поврежденном участке, проделав их через 50 см, и повторить измерения сопротивления.Повторяйте операцию, пока длина измеряемого участка не останется в пределах нескольких сантиметров. Очистите поврежденную часть изоляции, устраните неисправность и тщательно изолируйте провод в местах надрезов. Можно измерить сопротивление на линии выключателей и розеток, тогда длина подозрительных участков уменьшится.

Определение места повреждения по бесконтактному индикатору проводки

Устройство может определять место повреждения фазного провода, реагируя на изменение электромагнитного поля.Сначала убедитесь, что фазный провод поврежден. Возьмите индикаторную отвертку, коснитесь инструмента с головкой или переключателем. Если лампочка горит при прикосновении к фазному проводу, нейтральный провод поврежден, если нет — фаза. Провод в новых домах уложен в штабы и оштукатурен, вне трассы не виден. Для определения расположения провода на стене лучше всего воспользоваться схемой подключения. Если схемы нет, знайте, что провода укладываются по определенным правилам, строго в горизонтальной и вертикальной плоскости.Повороты делаются под углом 90 градусов. Найдите ближайшую к розетке или выключателю разветвление и ведите от него прибор по стене. В месте обрыва провода индикатор перестает пищать. Прибор показывает обрыв провода с точностью 10-13 см.

Устранение обрыва

Отключите напряжение от фазного провода. Молотком и зубилом снимите штукатурку с обеих сторон обрыва, достаточно очистить от мелочи 10-15 см.Оборванные концы проволоки разделите на одну сторону. С помощью перфоратора и специальной коронки проделайте в стене отверстие под стыковочную коробку. Установите коробку в отверстие и закрепите алебастром. Подключите коробку. Если есть шток, соедините оборванные провода с цветами и заизолируйте разъем. Закройте коробку крышкой. Штукатурка Штаб — на провода можно подавать напряжение.

Ремонт нулевого провода

Отключить автоматический выключатель поврежденной цепи. Отсоедините от шины нулевой провод и подсоедините к нему «фазный» провод.Дальнейшая работа аналогична операциям с фазным проводом.

Определение места повреждения с помощью генератора и локатора

Генератор сигналов подключен к поврежденному проводу. Вторая часть устройства — ствольная коробка — проводится по стене над штрафной. Над поврежденным участком сигнал пропадает.

Перечень устройств для обнаружения обрывов в недоступных проводах достаточно велик. Для домашнего использования лучше приобрести комбинированный прибор, например, МС-48НС.Он находит кабель в стене, определяет фазу и обладает другими полезными качествами.

Best Wire Tracer (обзор и руководство по покупке) в 2021 году

Преимущества устройств трассировки проводов

• Эффективно. Устройства для отслеживания проводов специально разработаны для обнаружения проводов в труднодоступных местах. В наши дни провода проходят под землей или сквозь стены, что затрудняет их отслеживание. С соответствующим трекером вы можете легко найти провода, будь то дома или в коммерческой среде.
• Экономия времени. Устройство для отслеживания проводов также сэкономит вам много времени, которое вы в противном случае потратили бы, пытаясь выяснить, куда идут провода. Он может обнаруживать провода как под землей, так и в стенах за несколько минут, что позволяет быстро произвести любой ремонт.
• Экономия бюджета. Устройства для отслеживания проводов — это разумное вложение, потому что они служат долго. Они позволяют отслеживать провода, сетевые кабели и разомкнутые цепи в течение многих лет, экономя много денег на электриках и других связанных расходах.Проволочные трассировщики не дорогие, поэтому вам не придется тратить целое состояние, чтобы их получить.

Типы устройств отслеживания проводов

Активное отслеживание

Существует два метода проверки проводов и кабелей с помощью устройств отслеживания проводов. Первый касается активного локации, что удобно для тех, кому нужно локацию определенных линий, труб и т. Д. Устройство для отслеживания проводов заряжает определенную линию электричеством и использует приемник для приема сгенерированного сигнала. Это делается с помощью прямого подключения или передачи сигнала.Некоторые устройства требуют прямого подключения к линии, в то время как другие должны быть только хорошо расположены на земле над определенной линией.

Пассивное отслеживание

Второй метод называется пассивным обнаружением проводов. Он используется, когда целевая линия уже заряжена электричеством. Трассировщик улавливает сигнал без помощи приемника. Однако этот метод не поможет вам найти конкретный провод в парах или группах проводов. Он обнаружит мощность в определенной области и поможет вам обезопасить место перед бурением или другими действиями.

Ведущие бренды

Extech

Extech была основана в 1971 году и расположена в Бостоне, штат Массачусетс. Компания производит все виды инструментов для предотвращения, выявления и решения механических, электрических и других проблем. Его основная цель — снабдить как профессионалов, так и домашних мастеров надежным и качественным снаряжением. Extech охватывает весь спектр инструментов, от электроники до лабораторных инструментов, а комплект Extech для устранения неполадок электрооборудования является одним из самых популярных продуктов компании.

Amprobe

Amprobe — одна из самых популярных компаний в области инструментов для электриков и техников HVAC.Она была основана в 1948 году и расположена в Лонг-Айленде, штат Нью-Йорк. Более 70 лет Amprobe является компанией, которой доверяют как профессионалы, так и мастера. Он стоит за первыми токоизмерительными клещами и первым прибором для отслеживания проволоки, и он всегда приносит на рынок новые и инновационные инструменты. Примером этого является усовершенствованный прибор для отслеживания проводов Amprobe AT-6020 с 8 режимами чувствительности.

Стоимость трассировщиков проводов

• 30-40 долларов США: В этом ценовом диапазоне есть много надежных и качественных трассировщиков проводов.Хотя они могут быть специально разработаны для некоторых ситуаций, таких как трассировка под землей или стен, они очень эффективны и точны.
• 50 долларов и больше: Более дорогие трассировщики проводов имеют более прочные корпуса и множество дополнительных функций. Они рассчитаны на длительный срок службы и обеспечивают большую точность при использовании для профессиональных и ответственных задач. За дополнительные деньги вы также можете найти комплекты для устранения неполадок в электросети со многими аксессуарами и универсальными устройствами, которые могут отслеживать провода, кабели, цепи и многое другое.

Основные характеристики

Тип

Подумайте, какой тип устройства для трассировки проводов вам нужен в первую очередь. Некоторые из них специально разработаны для определенных условий и сред и могут работать не для всех целей. Наряду с двумя основными типами трассировщиков проводов (активным или пассивным) существует также несколько других моделей. Есть подземный прибор для отслеживания проводов, который может помочь вам найти провода, проложенные глубоко под землей, или автоматические выключатели для обнаружения проблем с питанием.Определите, какой тип лучше всего подходит для ваших конкретных задач, и выберите соответствующую модель.

Вложение

Помимо выбора между активным или пассивным отслеживанием проводов, вы также можете выбрать конкретный тип подключения. Некоторые устройства отслеживания проводов необходимо подключать к сети напрямую, и только тогда они могут отправлять сигнал и обнаруживать определенные линии, проблемы с питанием и многое другое. Другие, однако, используют зажимы или зажимы типа «крокодил» для отправки сигнала, когда нет прямого доступа к линии.

Регулируемые функции

Независимо от того, профессионал вы или любитель, вам понадобится регулируемый приемник. Это позволит вам улавливать сигнал другого диапазона и, следовательно, быстрее и точнее обнаруживать и определять местонахождение проводов. Лучшие проводные трассировщики имеют регулируемые режимы чувствительности, и пользователи могут настраивать их в соответствии с ситуацией и окружающей средой.

Прочие соображения

• Диапазон. Не все линейные искатели имеют одинаковый диапазон.Хотя большинство из них обнаруживают сигнал на глубине около трех футов и длине 100 футов, это может сильно варьироваться в зависимости от модели. Эти стандартные устройства для отслеживания проводов отлично подходят для домашних целей, но для профессиональных целей вам может потребоваться более широкий диапазон.
• Строительство. Также важно искать устройство с прочным корпусом для большей прочности. Домашние инспекторы могут использовать менее прочный прибор для отслеживания проводов, но профессионалы могут захотеть получить более прочную модель.Они, вероятно, будут часто использовать устройство и хранить его вместе с другими инструментами, которые могут вызвать повреждение и сократить срок службы устройства для отслеживания проводов.
• Дополнительные аксессуары. Подумайте, какие дополнительные функции и аксессуары могут вам понадобиться в будущем. В какой-то момент вам может понадобиться дополнительный диапазон, а также сигнальные зажимы и другие аксессуары. Если у вас есть средства, вы можете приобрести универсальный индикатор, который будет работать со всеми типами кабелей и прослужит долгие годы.

Лучшие трассировщики проводов Обзоры и рекомендации 2021

Лучший результат

Если вы ищете надежное устройство, которое поможет вам обнаруживать, предотвращать и устранять электрические проблемы, отслеживание проводов Kolsol — отличный выбор.Это эффективное устройство, которое отслеживает все виды скрытых проводов, от ограждений для домашних животных до металлических труб.

Тросоискатель Kolsol имеет впечатляющую дальность действия — до трех футов в глубину и 1000 футов в длину. Этого должно быть достаточно, чтобы вы могли решить все проблемы с электричеством, от коммерческих до домашних. Трассировщик также точно отслеживает электрические цепи и провода, проложенные под землей и за стенами. Кроме того, он компактен, легок и удобен в транспортировке.

Основным недостатком этого трассировщика проволоки является хрупкая внешняя оболочка.Он сделан из пластика, кажется хрупким и легко ломается. Таким образом, устройство не является идеальным вариантом для повседневного использования, где оно может быть серьезно повреждено. Кроме того, трассировщик работает только с одножильными проводами, что означает, что он не может найти и дифференцировать определенные провода в группе.

Советы

• Цена на трекеры для проводов может сильно варьироваться в зависимости от их назначения. Вы можете найти отличный дешевый трекер для домашних целей и иногда для обнаружения проводов. Однако, если вам нужен инструмент профессионального уровня, вам понадобится лучший трекер, который можно купить за деньги.
• Проверьте напряжение питания устройства для трассировки проводов перед его использованием. Не все устройства рассчитаны на одинаковую мощность. Если напряжение источника выше, чем может выдержать индикатор, результаты не будут точными. Это также может вызвать короткое замыкание.
• Выполните необходимые тесты, чтобы убедиться, что устройство для отслеживания проводов работает нормально. Перед началом трассировки важно знать, что зонд и передатчик работают на максимальной мощности. Как только вы установите чувствительность датчика на максимальный уровень, переместите его в сторону передатчика.Это позволит вам проверить подключение и предупредить вас о возможных проблемах.

Часто задаваемые вопросы

В: Что такое трассировщик проводов?

Это устройство, отслеживающее провода и кабели, расположенные глубоко внутри стен, под землей или в воде. Он также определяет определенные провода в наборе или группы других проводов в том же соединении. Трассировщик проводов идеально подходит для обнаружения проблем с электропроводкой и неисправностей в домах. Это также полезно при выполнении профессиональных электрических задач.

Q: Как работают приборы для отслеживания проводов?

Каждый прибор для отслеживания проводов имеет передатчик, приемник и зонд.Сам зонд имеет три датчика. Они предназначены для поиска провода и определения направления тока. Зонд указывает на определенную область, и датчик улавливает сигнал. Передатчик выдает уникальный сигнал, который обнаруживает приемник. Наконец, приемник предоставляет числовое значение, которое будет зависеть от мощности сигнала.

Q: Какие типы проводных трассировщиков являются наиболее распространенными?

Основное различие между трассировщиками проводов заключается в способности каждого из них определять местонахождение находящихся под напряжением или не находящихся под напряжением проводов.Некоторые из них могут определять местонахождение обоих типов проводов, но большинство моделей специализируются только на одном из них. Также существует тип трассировщика цепей, который обнаруживает цепь и ее напряжение.

Последние мысли

Meterk Wire Tracker — наш лучший выбор, когда дело доходит до трассировщиков проводов. Это надежно, быстро и просто в использовании. При правильном хранении устройство можно использовать в домашних условиях и в некоторых профессиональных целях.

Тем, у кого ограниченный бюджет, мы рекомендуем трекер Tacklife Wire Tracker.Это недорогой прибор для отслеживания проводов, который может выполнить большинство электромонтажных работ в доме.

Q&A: Поиск закопанных торговых точек | JLC Онлайн

A. Шон Кенни отвечает: Сначала попробуйте сузить приблизительное местоположение скрытого ящика. Национальный электротехнический кодекс ( NEC ) требует, чтобы розетки располагались на расстоянии не более 12 футов друг от друга и чтобы розетка находилась на расстоянии не более 6 футов от дверного проема. Большинство розеток расположены на высоте от 18 до 24 дюймов от пола, а настенные выключатели обычно расположены на высоте около 4 футов над полом.

Тщательно просканируйте поверхность стены в этих областях, чтобы найти бугорок, создаваемый скрытым коробом, прижимающимся к гипсокартону. Если вы не видите бугорка, поместите на стену длинную линейку и перемещайте ее, пока она не покачнется на возвышенности.

Я ношу с собой два типа электронных локаторов, которые помогают мне точно определить местонахождение коробки (см. Фотографии). Если скрытый ящик «горячий», я использую свой анализатор (Greenlee Textron, 4455 Boeing Dr., Rockford, IL 61109; 815 / 397-7070), чтобы определить местоположение.Если в скрытом ящике нет питания, я подключаюсь к проводам нижнего ящика и использую тон-генератор (Левитон, 59-25 Little Neck Pkwy., Little Neck, NY 11362; 800 / 833-3532) найти скрытый ящик.

Догадавшись, где находится центр коробки, я просверливаю отверстие диаметром 3/8 дюйма, стараясь не повредить провода слишком глубоким просверливанием. Я освещаю отверстие фонариком и проверяю, точно ли я определил шкатулку. Короткими движениями замочной пилы я осторожно вырезал наружу из отверстия, пока не добрался до стенок коробки.Затем я обрезаю внешнюю часть коробки, позволяя гипсокартону плотно прижаться к стойкам. Расположенные рядом крепежи будут гордо стоять на поверхности и их нужно будет пригнать домой.

Иногда, когда стена уже закончена, я могу вырезать отверстие в коробке меньшего размера и оставить выпуклость в стене. Это не самый красивый подход, но он устраняет необходимость в ремонте стены и может работать в подсобном помещении или другом дополнительном пространстве. NEC требует, чтобы лицевая сторона коробки была заподлицо с поверхностью стены, поэтому я всегда устанавливаю удлинитель коробки, чтобы соответствовать требованиям.

Шон Кенни — старший электрик, живущий и работающий в Эймсбери, штат Массачусетс.

Установка системы скрытой проводки кабелепровода

Системы скрытой проводки из кабелепровода — популярный выбор в жилых помещениях, поскольку они эстетически привлекательны. Это наиболее часто используемая домашняя система электропроводки, поскольку она защищает провода от внешних повреждений и увеличивает срок их службы.

Шаг 1: Прокладка электрических проводов в плите

Шаг 2: Прокладка электрических проводов в стене

Шаг 3: Установка задних коробок коммутационных плат

Шаг 4: Установка распределительных щитов

Давайте посмотрим на пошаговую процедуру установки скрытой системы электропроводки из кабелепровода.

• Трубы для перекрытий для домашней электропроводки должны быть толщиной 2 мм и размером 25 мм для труб из ПВХ.Проложите трубы для перекрытий между верхней и нижней арматурой.
• Используйте только глубокие распределительные коробки в перекрытиях. Надежно закрепите кабелепроводы из ПВХ с помощью вязальной проволоки.
• Было бы идеально следовать цветовой кодировке кабелепроводов для электрических проводов и данных, таких как LAN и телефонный провод. Используйте серые трубы из ПВХ для передачи данных, черные трубы из ПВХ для электрических проводов и растворитель ПВХ для соединения аксессуаров
• Тщательно проверьте падение стены и определите толщину бетона.
• Проверьте электропроводку согласно сервисным чертежам и посмотрите, где расположены распределительные щиты и сколько точек необходимо установить в каждом месте.
• Соблюдайте особые меры предосторожности при бетонировании плиты
• Заменить все сломанные трубы
• Убедитесь, что все соединения водонепроницаемы.
• После того, как плита и балка демонтированы, немедленно проложите проводку GI.Задокументируйте любое засорение или альтернативный маршрут для использования в будущем.
• Обеспечьте все необходимые рукава в балках, колоннах перед заливкой плиты в соответствии с требованиями по электрике и кондиционированию воздуха
• Обеспечьте вытяжные ящики в подходящих местах
• Не размещайте тяговые и соединительные коробки в одном месте. Расположите их так, чтобы их нельзя было легко увидеть из мест с интенсивным движением, в соответствии с электрическими чертежами
.

• Выполнение скрытых работ по прокладке кабелепровода после возведения каменных стен, но до начала штукатурных работ.
• По окончании отверждения кирпичной кладки приступить к чеканке.В идеале выдерживайте 7-дневный перерыв между двумя действиями
• Выполняйте резку стен только стенорезками, чтобы не повредить стены
• Закрепите электрические кабелепровода одобренными зажимами, чтобы обеспечить правильную прокладку и проводку.
• После закрепления трубопроводов, ящиков и принадлежностей заполните точеную поверхность цементным раствором и оберните сетку для цыплят вокруг трубопроводов.
• Начните проводку на стене с отметки уровня на стене, учитывая высоту над FFL (уровень готового пола)
• Ограничить ширину прорези по количеству каналов
• Глубина выемки должна быть не менее 10 мм от стены кладки, чтобы имелась выемка для кабелепровода.
• Убедитесь, что все горизонтальные кабелепроводы проложены прямо на уровне коробки.Трубопровод световой точки должен проходить прямо вертикально к распределительной коробке. Убедитесь, что в стене не случайно взят кабелепровод
• Не используйте локти или изгибы. Используйте пружину для сгибания, если вы хотите изменить направление трубы.
• Не прокладывать электропроводки вблизи линий связи
• Проложите кабелепроводы над подвесным потолком с надлежащей опорой. Ни в коем случае не ставьте их на подвесной потолок. Закройте вертикальные участки открытыми концами вверху, если у вас есть подвесной потолок

• Правильно закрепите скрытый распределительный щит по уровню в соответствии с проектом архитектора, например, расстояние и высота от уровня готового пола (FFL)
• Убедитесь, что зазор между скрытыми распределительными щитами одинаков.Поддерживайте одинаковое единообразие во всех установках.
• Щиты должны представлять собой готовые металлические коробки модульного типа утвержденного производителя. Закрепите скрытую коробку на 3 мм ниже оштукатуренной поверхности.
• Закрепить коробку перед штукатурными работами при прокладке стен. Пока ведутся штукатурные работы, ящики заполняем термоколем.

• Скрыть распределительный щит перед штукатуркой
• Закрепите коробку DB на правильной линии и выровняйте углубление в кирпичной кладке
• Подготовьте коробку в соответствии с проектом, например, зафиксируйте количество кабелепроводов, входящих в распределительную коробку
• Поместите трубы ПВХ только в указанные входные отверстия

Убедитесь, что вы выполнили все эти шаги упорядоченным образом для успешного монтажа скрытой системы электропроводки.Наши специалисты D&F Liquidators, Inc. могут помочь вам с успешным монтажом скрытой электропроводки в вашем доме. Свяжитесь с нами, чтобы узнать больше о том же.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. В нем хранится обширный перечень электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводных кабелей, предохранительных выключателей и т.Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

Отслеживание проводки с помощью Power Trace

Несмотря на то, что существует множество инструментов для отслеживания электропроводки и поиска выключателей, их неспособность точно различать соседние цепи означает, что могут произойти ошибки.Кроме того, многие тестеры цепей предлагают ограниченную функциональность. Недавно представленный Tasco тестер Power Trace преодолевает эти трудности, поскольку он использует уникальную цифровую подпись, которая повышает точность и чувствительность и невосприимчива к внешним электрическим помехам. Power Trace может использоваться для точного определения местоположения выключателей, обнаружения коротких замыканий и отслеживания скрытой проводки. Кроме того, этими инструментами может пользоваться один человек, что экономит время и увеличивает производительность.

Обнаружение выключателя

Power Trace состоит из двух компонентов: передатчика и приемника.Передатчик поставляется с адаптером сетевого шнура, который вставляется в розетку. Передатчик использует сетевое питание для питания своих внутренних цепей и отправляет кодированный сигнал по линии на выключатель. На приемнике селекторный переключатель используется для выбора теста выключателя. Приемник имеет набор зеленых светодиодов, которые показывают мощность сигнала от передатчика. Головка приемника проходит над прерывателями, и когда правый прерыватель идентифицируется, на это указывает одновременное свечение кольца красных светодиодов и генерируется звуковой сигнал.Благодаря уникальному механизму кодирования легко правильно определить правильный выключатель. Передатчик поставляется с несколькими адаптерами, позволяющими использовать его в осветительных и других цепях.

Скрытая проводка

Еще одна полезная функция Power Trace — это возможность отслеживать скрытую проводку. Как и раньше, передатчик подключается к отслеживаемой цепи, и в этом случае на приемнике выбирается режим поиска. Схема отслеживается с помощью указателя на приемнике, который указывает мощность переданного сигнала; он достаточно мощный, чтобы его можно было обнаружить, даже если проводка спрятана внутри стены, за перегородкой или под землей.Приемник обнаруживает магнитное поле, создаваемое сигналом в кабеле, и, когда он распознает уникальный передаваемый код, зеленые светодиоды показывают силу сигнала. В некоторых случаях, когда и горячий, и нейтральный провод находятся в одном металлическом трубопроводе, может потребоваться более высокая чувствительность. В этом случае можно подключить один вывод преобразователя к земле, а другой вывод с помощью переходной вилки подключить к проводу под напряжением. Чтобы избежать погашения магнитного сигнала, следует использовать удаленное заземление, а не заземление кабелепровода, по которому проводится отслеживаемый проводник.Используя вспомогательную батарею, также можно отследить нейтральный провод и даже трассу заземляющего провода.

Поиск коротких замыканий и открытых цепей

Одна из самых сложных задач по поиску неисправностей — это определение места неисправности проводки, например, короткого замыкания. Иногда проблему так сложно обнаружить, что проще проложить новый кабель. Power Trace преодолевает эти проблемы благодаря своей способности легко определять точное местоположение замыкания на землю вдоль линии. Если цепь разомкнута, место разрыва можно отследить с помощью вспомогательной батареи для передачи сигнала по линии от розетки.Линия прослеживается до точки потери сигнала, и это дает точное представление о том, где цепь разорвана. Если необходима дополнительная чувствительность, используйте удаленное заземление, как и раньше, чтобы увеличить мощность сигнала. Аналогичным образом прослеживаются шорты. Один вывод подключается к горячему проводу от автоматического выключателя, который должен быть выключен, а другой — к земле. Просто проследите схему, пока сигнал не пропадет; это расположение короткометражки.

Обнаружение неисправностей промышленных цепей

Возможность отслеживать проводку с помощью Power Trace означает, что это хороший инструмент для отслеживания проблем в промышленных цепях, панелях управления и электрических шкафах.Это отличный подспорье, когда электрические схемы непонятны или недоступны. Используемый метод интуитивно понятен и одинаков для всех электрических систем. Типичные неисправности, которые можно отследить, включают обрывы, неисправные реле и контакты, а также короткие замыкания.

Широкий диапазон напряжений

В отличие от многих других тестеров, Power Trace рассчитан на работу при напряжении до 600 В переменного или постоянного тока. Это означает, что его можно использовать в бытовых цепях на 120 и 240 вольт, не опасаясь перегрузки. Фактически, передатчик может быть подключен к любым двум линиям, если напряжение между этими линиями составляет менее 600 вольт переменного тока, поэтому его можно использовать практически во всех промышленных трехфазных цепях и солнечных цепях постоянного тока высокой мощности. он подходит для отслеживания цепей низкого напряжения, работающих от 50 В или ниже, а также обесточенных цепей.

Микропроцессорное управление

Power Trace используется микропроцессор для создания составного сигнала, содержащего разные частоты, которые предназначены для обеспечения максимально возможной чувствительности при любых условиях. Приемник улавливает только магнитное поле сигнала, содержащего точно такую ​​же комбинацию сигналов.
