Противопожарная крышная разделка дымохода: технология монтажа
Разделка это элемент дымохода, который выполняется при прохождении дымоотвода через потолок или крышу. Правильная разделка залог длительного функционирования самого дымохода, а так же тепла и сухости внутри помещения. При этом даже профессионалы могут допускать ошибки при выборе и монтаже разделки. Чтобы проконтролировать услуги специалиста или самостоятельно выполнить конструкцию, нужно разбираться в некоторых нюансах.
Содержание
- 1 Функции разделки
- 2 Основные правила и нормы
- 3 Типы проходных узлов через потолок
- 4 Факторы влияющие на разделку дымохода
- 5 Технология монтажа и вывод на крышу
- 5.1 Круглых труб
- 5.2 Прямоугольных труб
- 6 Особенности разделки кирпичных труб
Функции разделки
Основная функция разделки это выполнение прохода трубопровода через ограждение. Под ограждением понимается потолок или непосредственно крыша.
Проход должен быть герметичным.
При правильно выполненной разделке ни одна капля внешних осадков не попадает в помещение, не говоря уже о внутреннем пространстве помещения.
Отдельно стоит пожаробезопасность. Дело в том, что дымовыми газами труба нагревается до значительных температур. Даже после прохождения всех теплообменников, уходящие газы имеют значительные показатели температуры, что при соприкосновении трубы с воспламеняемой поверхностью может послужить источником пожара.
Поэтому пространство между элементами разделки и трубопроводом заполняется герметиком. В большинстве случаев это минеральная вата на основе базальта. К тому же, во внутренние элементы разделки включают фартук из металла, который предохраняет окружающую поверхность от повышенных температур.
При правильно выполненной разделке ни одна капля осадков не попадает в помещениеОсновные правила и нормы
На самом деле, нормативов в разделке не так уж и много. Если быть честным, то правильно только одно, все остальное исключительно рекомендации, полученные долгим опытом строительства.
Правило, продиктованное СНиПом гласит: при выполнении дымохода из бетона или кирпича, а так же любых других утепленных материалов, расстояние до стропильной балки и любой другой легковоспламеняющейся поверхности должно составлять не менее 13 см. В любом другом случае: не менее 25 см.
Опытные кровельщики советуют при выполнении прохода через крышу на внутренней поверхности кровельного пирога выполнять фартук из металла прямоугольной формы с отступов от конца проходного отверстия примерно в 30 см.
Типы проходных узлов через потолок
Проходные узлы делятся по форме, в зависимости от используемого утеплителя, а так же основного конструктивного материала.
По основному материалу выделяют:
- Стальные узлы из стали толщиной от 0,5 мм. Самый популярный вариант, так как металлические узлы сочетают в себе простоту монтажа, прочность и стойкость к механическим повреждениям.
- Асбест. Асбест дешевый и надежный, но хрупкий материал. Любое механическое повреждение может испортить покупку.
- Минерит. Новый материал на строительном рынке. Очень часто производитель рекомендует этот материал для монтажа фартуков и защитных поверхностей, но многие покупатели остаются недовольными качеством продукцию Поэтому лучше поостеречься и приобрести привычный стальной узел.
В зависимости от утеплителя выделяют конструкции с материалами:
- Керамзит
- Вермикулит
- Базальтовая минеральная вата с фольгированием. Применяется чаще прочих, так как проще в использовании, больше пригодна для самостоятельного монтажа и успела зарекомендовать себя на рынке строительных материалов.
У любого узла всегда прямоугольное основание, а вот сама форма прохода разнится ,поэтому выделяют два типа узла по форме исполнения прохода:
- С двойным цилиндром
- С двойным прямоугольным коробом
Лучшим выбором станет стальной проходной узел с утеплением из минеральной ваты. Форма проходного узла выбирается исходя из формы трубопровода и личных предпочтений владельца.
Факторы влияющие на разделку дымохода
На форму разделки дымохода в первую очередь влияет вид крыши: плоская или скатная. Плоская крыша не приемлет приемов, свойственных скатной. Как правило, разделку на плоской крыше выполняют из бетона, тогда как материалы для разделки скатной крыши разнятся, но чаще всего ее выполняют из металла.
Особое значение оказывает форма дымохода, поскольку от этого зависит форма проходного отверстия. Круглая форма лучше для самого дымохода, но если говорить о проходных отверстиях, то куда проще выполнить прямоугольный дымоход. Для круглого сечения придется выполнять правильную прорезь в кровельном пироге, для прямоугольного дымохода это сделать куда проще.
Так же на выбор технологии монтажа оказывает влияние наличие облицовки и форма кровельного покрытия. Облицовка делает разделку куда более трудной. Дело в том, что облицовка может способствовать проникновению влаги внутрь кровельного пирога, что недопустимо.
Поэтому было бы логично с применением облицовки делать разделку более широкой, но саму разделку так же нужно как-нибудь спрятать. Поэтому конструкции под облицовкой остаются уделом профессионалов. Слишком много специфических навыков нужно иметь, чтобы сделать все незаметно и действительно красиво.
Если говорить о типе покрытия, то для выполнения разделки лучше использовать профнастил. Остальные виды связаны с определенными трудностями. Приходится рассчитывать покрытие. Так как фартук положено заправлять под элемент финишного покрытия кровли, а некоторые виды из-за этого могут становиться на крышу под углом или топорщится, что делает покрытие негерметичным.
Технология монтажа и вывод на крышу
Технологии монтажа разделки круглых и прямоугольных труб различны. Дело в том, что меняется сама форма проходного узла, а значит меняется технология выполнения проходки. Форма дымохода обуславливается только желаниями владельца. Дело в том, что на круглой трубе не будет скапливаться сажа.
К тому же внешняя часть такого дымохода имеет более обтекаемую форму, что улучшает аэродинамическую защиту трубы. Но прямоугольный трубопровод проще спрятать. Он выгоднее с эстетической точки зрения, поэтому иногда применяют его.
Круглых труб
Для круглых труб самостоятельно изготовить детали прохождения не получится, поэтому придется использовать покупные элементы. Заслуженную популярность на рынке пользуются фланцы на алюминиевой основе. К круглой основе с помощью заклепок прикрепляется подвижная силиконовая или резиновая гофра, которая натягивается на трубу. С внутренней и внешней стороны проходные элементы соединяются между собой, в результате чего получается надежное и крепкое соединение.
Для случаев, когда не получается натянуть соединение на трубу, есть разъемные фланцы, которые благодаря специальной технологии можно обернуть вокруг трубы и стянуть с минимальным зазором между разделкой и трубой.
Прямоугольных труб
Прямоугольные трубы популярны для различных дизайнерских проектов.
- Пристенный профиль или внутренний фартук
- Галстук
- Внешний фартук
Все эти элементы представляют собой уголки с надрезами в месте сгиба. Верхняя часть фартука загибается вовнутрь, таким образом из уголка получается элемент пристенного профиля, который будет перекрывать соседний элемент.
Опытные кровельщики изготавливают фартуки из жести, но при желании можно выполнить все из нержавеющей стали.
Галстуком называют треугольный плоский лист металла, который предохраняет часть контр обрешётки под трубопроводом от замачивания.
Схема разделки прямоугольной трубыОсобенности разделки кирпичных труб
Особенностей кирпичных труб всего 2:
- Кирпичная труба опирается на фундамент. Значит, она устойчива и не требует дополнительных креплений в виде кронштейнов. При этом выполнение таких креплений с жестким затягиванием хомутов может грозить деформацией трубы ил крыши, что может привести к пожару или обрушению здания.
- Кирпич пористый материал, поэтому нуждается в несколько большей защите от разделки. Поэтому пристенные профили монтируются в специальный паз, который выполняется в кирпичной трубе путем штробирования с помощью болгарки.
Порядок выполнения разделки кирпичного дымохода следующий:
- Выполняется штробирование дымохода после контробрешетки. Задача штробирования создать паз для нижней рейки пристенного профиля.
- Монтируется нижний пристенный профиль. Крепят его болтами к контробрешетке. К нижней рейке крепится галстук. Галстук представляет собой лист металла в форме треугольника с концом слегка загнутым вверх. Конец листа загибают для того, чтобы вода не проникала в чердачное помещение.
- Пристенный профиль промазывается герметиком.
- Монтируются боковые и верхняя планки. После чего пристенный профиль накрывается покрытием, которое прижимается фартуками.
- Верхний фартук убирается под лист настила или под конек ,если труба находится рядом с коньком.
Разделка дымохода достаточно важный процесс. Поэтому все крепления должны быть выполнены качественно и надежно, иначе возможно протекание крыши в районе дымохода. Соблюдение инструкций и нормативов, позволит вам сделать все правильно и долговечно. Правильно смонтированный дымоход прослужит не одно десятилетие.
Как сделать разделку печной трубы на крыше
Главная » Разное » Как сделать разделку печной трубы на крыше
Крышная разделка дымохода своими руками
Крышная разделка дымохода – обязательное условие его безопасной эксплуатации и залог тепла и сухости в доме.
Идеальная крышная разделка дымохода
Ошибки при выводе дымовой трубы через крышу обычно приводят к протечкам, гниению и разрушению деревянных конструкций кровли, а неправильное крепление самой трубы может стать причиной пожара. Следуя технологии, описанной в нашей статье, вы сможете выполнить разобраться в этом вопросе и, при необходимости, установить крышную разделку дымохода самостоятельно.
Виды крышных разделок
Вид крышной разделки напрямую зависит от нескольких факторов: материала дымохода, типа кровельного покрытия и устройства крыши: ее вида, угла наклона, расположения дымохода относительно конька. Основное качество крышной разделки – способность защищать крышу от протечек и перегрева, им обусловлен выбор материалов для крышной разделки.

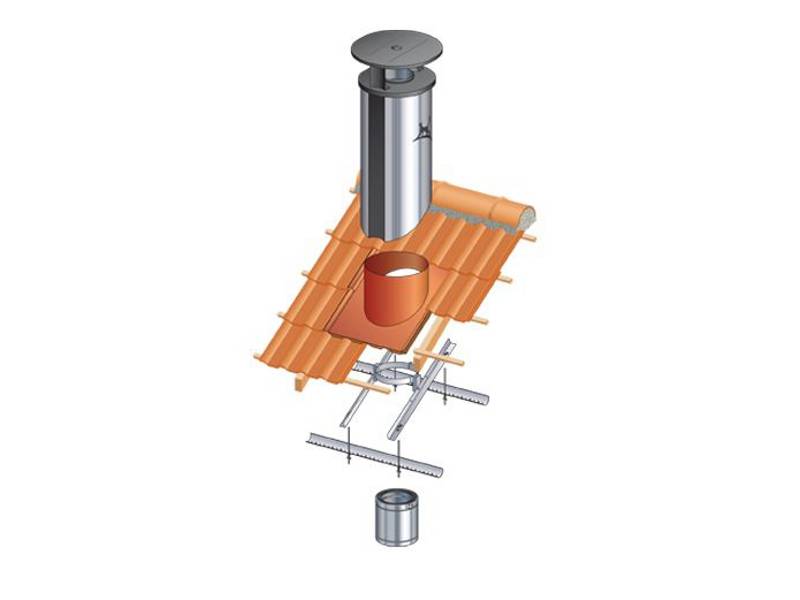

Крышная разделка для металлических труб типа «сэндвич» представляет собой металлический конус, жестко закрепленный на металлическом фартуке под определенным углом. Для шиферной кровли фартук должен быть выполнен из свинца, который, благодаря своей пластичности, легко приобретает форму листов кровельного покрытия. Угол крышной разделки подбирают в зависимости от угла наклона крыши. Труба вставляется в конус и герметизируется за счет уплотнительной манжеты.
Для круглых труб и кровли с волнистым металлическим покрытием наряду с металлической крышной разделкой можно использовать проходки из полимерных материалов на металлическом каркасе.
Они состоят из листа металла – стали или алюминия, с отверстием больше диаметра трубы и силиконового или резинового колпака. В колпаке можно вырезать отверстие нужного диаметра, а лист основания выгнуть по форме кровельного покрытия. После крепления к кровле такая разделка обеспечивает герметичность прохода через крышу.
Полимерно-металлическая разделка для круглых труб
Ставшие популярными в последние годы сборные керамические сэндвич-дымоходы или традиционные кирпичные трубы выводят на крышу несколько иначе. Для их герметизации используют металлические фартуки, планки примыкания и теплоизолирующие короба. Герметизация достигается за счет проклеивания элементов специальными пленками и использования герметиков, при этом важна правильная последовательность работ, описанная в следующих разделах.
Крышная разделка круглых труб
Для герметизации труб типа «сэндвич» из нержавейки или керамических труб круглого сечения используют крышные проходки с металлическим или полимерным колпаком.

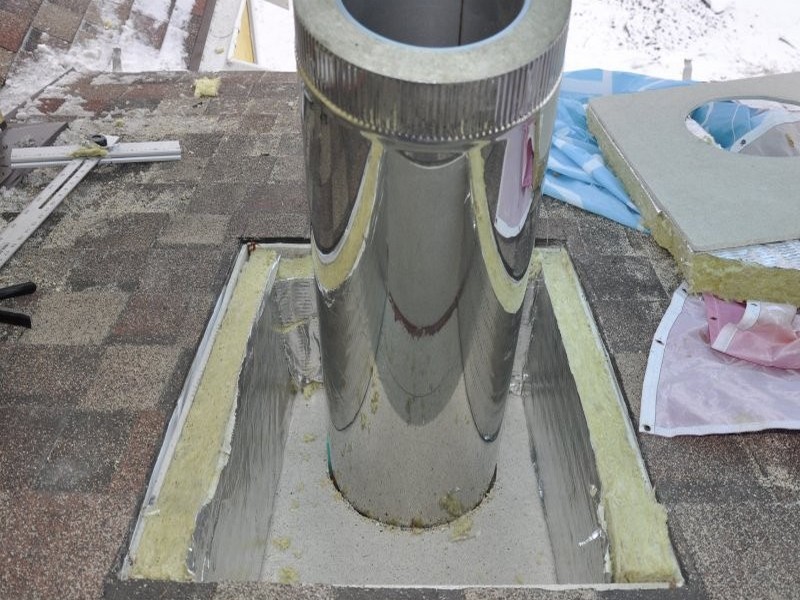

Кроме того, для защиты деревянных конструкций от перегрева в месте прохода трубы через кровлю необходимо установить термоизолирующий короб из негорючего материала, а пространство между стенками короба и трубой заполнить негорючим теплоизолятором. В качестве теплоизолятора используют каменную или базальтовую вату, их температура плавления значительно выше, чем у дымовой трубы в эксплуатационном режиме.
Вывод трубы на крышу и установка разделки
Приобретают или делают своими патрубок из тонкостенного металла. Его размеры должны обеспечивать противопожарное расстояние от трубы до воспламеняющихся конструкций – не менее 25 см в любую сторону. Патрубок имеет вид короба с крышкой, с отверстиями с обеих сторон, равными диаметру трубы. Патрубок необходимо отделать несгораемым утеплителем – на рисунке показана отделка базальтовой ватой с теплоотражающим слоем. Закрепить ее можно с помощью термостойкого герметика и металлизированного скотча.
Патрубок прохода через перекрытия
Отмечают место прохода трубы через перекрытия и вырезают в ней отверстие по размеру патрубка с помощью электролобзика на всю толщину теплоизолирующего «пирога».
Устанавливают патрубок.
Отверстие в перекрытиях под патрубок
Выводят дымоход из труб типа «сэндвич» сквозь отверстие в патрубке, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов. Между стенками короба и трубой укладывают утеплитель – базальтовую вату. Снизу и сверху проход закрывают крышками и закрепляют их на саморезы.
Установка трубы в перекрытиях
Отмечают место прохода трубы через кровлю и выпиливают его аналогичным образом. При этом отверстие будет иметь не квадратную, а прямоугольную форму из-за уклона крыши. Устанавливают нижний фартук разделки. Его выбирают в зависимости от уклона крыши – чем круче скат, тем более вытянутым будет отверстие.
Отверстие для выхода трубы на крышу
Продолжают установку трубы через выпиленное отверстие, фартук можно временно опустить при этом вниз. Трубу обязательно стягивают хомутами и закрепляют к элементам конструкции кровли на кронштейны.
Вывод трубы на крышу
Выводят трубу на крышу до необходимой высоты.
При этом важно соблюдать правило: соединение элементов не должно находиться в месте прохода через кровлю или перекрытия, если размеры трубы не позволяют его выполнить, необходима обрезка одного или нескольких элементов. Хомуты, крепящие трубу, лучше устанавливать в местах соединений, а стыки сажать на герметик – этим достигается максимальная устойчивость трубы и пожаробезопасность.
Установка трубы на крыше
После того, как труба установлена и выведена наружу, закрепляют нижний фартук, а на трубу надевают крышную разделку выбранного типа. На рисунке показана крышная разделка с металлическим фартуком, уложенная поверх кровельного покрытия – профнастила. Верхний край фартука заведен под вышележащий лист профнастила, а его боковые части подрезаны так, чтобы они находились в верхней части волны металлического листа. Вода при такой конструкции и большом уклоне кровли не будет затекать под фартук.
Установка фартука и разделки
Для других типов кровли могут быть использованы крышные разделки иного типа, например, металло-полимерные или со свинцовым фартуком.
Разные типы крышных разделок для круглых труб
При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.
Монтаж силиконовой разделки
Гибкий фартук из свинца также можно выгнуть по форме кровельного листа, но при его покупке следует учесть угол наклона ската. Верхний край фартука обязательно заводят под вышележащий лист шифера или металла.
Разделка с гибким свинцовым фартуком
Крышная разделка прямоугольных труб
Для крышной разделки труб из кирпича или блоков используют специальные элементы – металлические фартуки, галстуки, пристенные профили. Для герметизации стыков также используют самоклеящуюся пленку и герметики.
Разделка прямоугольных труб из кирпича или блоков
Труба из кирпича или блоков, как правило, ставится на фундамент, поэтому она вполне устойчива.
Ее дополнительное крепление возможно с помощью специальных кронштейнов, но они не должны обеспечивать жесткую связь с крышей, иначе при повреждении кровли возможна деформация и разрушение трубы, что грозит пожаром.
Технология крышной разделки кирпичных труб
Разделку выполняют после установки обрешетки и гидроизоляции, поверх контробрешетки, сделанной из струганой доски. К стенкам трубы прикладывают планки примыкания и прочерчивают контур по верхней выступающей кромке.
Разметка контура под планку примыкания
По полученному контуру с помощью болгарки и алмазного диска штробят паз.
Штробление паза под планку примыкания
Сметают пыль веником и смывают ее струей воды, можно из пластиковой бутылки.
Удаление пыли веником и водой
Прикладывают планку примыкания с нижнего края трубы, отмечают маркером ее габариты и с помощью ножниц по металлу вырезают вертикальную часть планки примыкания с обеих сторон. Прикладывают планку примыкания к трубе и молотком аккуратно забивают ее кромку в паз в кирпичной кладке.
Установка планки примыкания на трубу
Саму планку крепят к обрешетке саморезами с помощью шуруповерта.
Крепление нижней планки примыкания
Размечают аналогичным образом боковые планки, срезают выступающую вертикальную часть. Крепят обе боковые планки саморезами так, чтобы они оказались поверх нижней. Закрепляют аналогичным образом верхнюю планку примыкания.
Крепление боковых планок примыкания
Герметизируют все стыки между планками и трубой.
Герметизация стыков
Устанавливают галстук и загибают на нем желоб таким образом, чтобы случайно попавшая на него влага стекала с крыши, не попадая на обрешетку.
Крепление галстук и подгибка желоба
Укладывают кровельное покрытие по специальной технологии. Устанавливают фартуки в той же последовательности, что и планки примыкания: нижний фартук, боковые, а затем верхний фартук – его кладут так, чтобы он оказался под вышележащим листом кровельного покрытия. Если труба находится близко к коньку, то верхний фартук заводят под него.
Крепление фартуков поверх кровельного покрытия
Видео — крышная разделка кирпичного дымохода
Крышная разделка дымохода – важный этап строительства, выполняя ее важно не экономить на материалах и соблюдать последовательность операций. Только в этом случае вам обеспечена безопасность и комфорт, без пожаров и текущей крыши.
