Наружные вентиляционные решетки ВР-НН
Назначение: приточно-вытяжная вентиляция, различные системы воздуховодов, кондиционирования воздуха. Монтируются внутрь проемов без углублений, к примеру, клапаны дымоудаления. Z-образная форма жалюзи
- Типоразмеры, мм:200х200 — 1000х1000
Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.
Описание продукта
Применение накладных алюминиевых вентиляционных решеток класс Премиум ВР-НН: приточно-вытяжная вентиляция, различные системы воздуховодов, кондиционирования воздуха.
Конструкция
Накладные вентиляционные решетки изготовлены в виде рамки из плоского уголка. На поверхности рамки жестко закреплены жалюзи, форма жалюзи Z-образная. При изготовлении решеток используется запатентованный профиль из алюминия АД-31 (ГОСТ 22233-2001), защитное декоративное покрытие — полиэфирная порошковая краска белого цвета RAL9016 в стандартном исполнении, и любого другого цвета — индивидуально по каталогу RAL.
Размерный ряд изделий Стандартные типоразмеры (габаритные размеры по горизонтали и вертикали от 200 до 1500 мм, подробнее см. в каталоге) и индивидуальные размеры по желанию заказчика с шагом 1 мм. Определяющими размер решетки являются существующие габариты для монтажа. Варианты креплений для решеток ВР-НН: стандартное винтовое крепление (монтажные отверстия диаметром 3,5 мм находятся на лицевой стороне рамки). Варианты установки решетки – непосредственно на перегородку или стену.
Упаковка Вентиляционные решетки накладные упакованы в полиэтиленовую пленку и картон. Диапазон температур использования: от минус 40 ºС до +40 ºС, и влажности воздуха не более 90%. Срок службы вентиляционных решеток не менее 10 лет.
Аналоги
- Вентрешётка Р-НН; Р-ННу
- Вентрешётка AIRO-NN
- Вентрешётка AIRO-NNS (бернулли)
Условное обозначение вентиляционной решетки при заказе (все размеры габаритные, в мм):
|
ВР-НН |
A |
B |
RALXXXX |
||
| Тип решетки НН | |||||
| Габаритный размер по горизонтали | |||||
| Габаритный размер по вертикали | |||||
| Цвет покрытия |
ПРИМЕР:
1) ВР-НН 400×250 RAL9010 — накладная вентиляционная решетка с Z-образными жалюзи с
габаритными размерами 400 мм по горизонтали и 250 мм по вертикали, цвет решетки по каталогу — RAL9010.
Компания «ОблВент» предлагает выгодные дилерские цены ведущих заводов России и ближнего зарубежья. Наружные вентиляционные решетки ВР-НН — один из самых продаваемых нами товаров. Наши специалисты помогут вам разобрать проект любой сложности, провести рассчеты и при необходимости заменить ваше оборудование на аналогичное, более дешевое и не менее качественное. Звоните нашим специалистам! Наши условия и сроки безусловно Вас заинтересуют!
Гибкая система скидок дает возможность заработать всем участникам сделки!
Тел.: +7 (495) 748-31-21
-

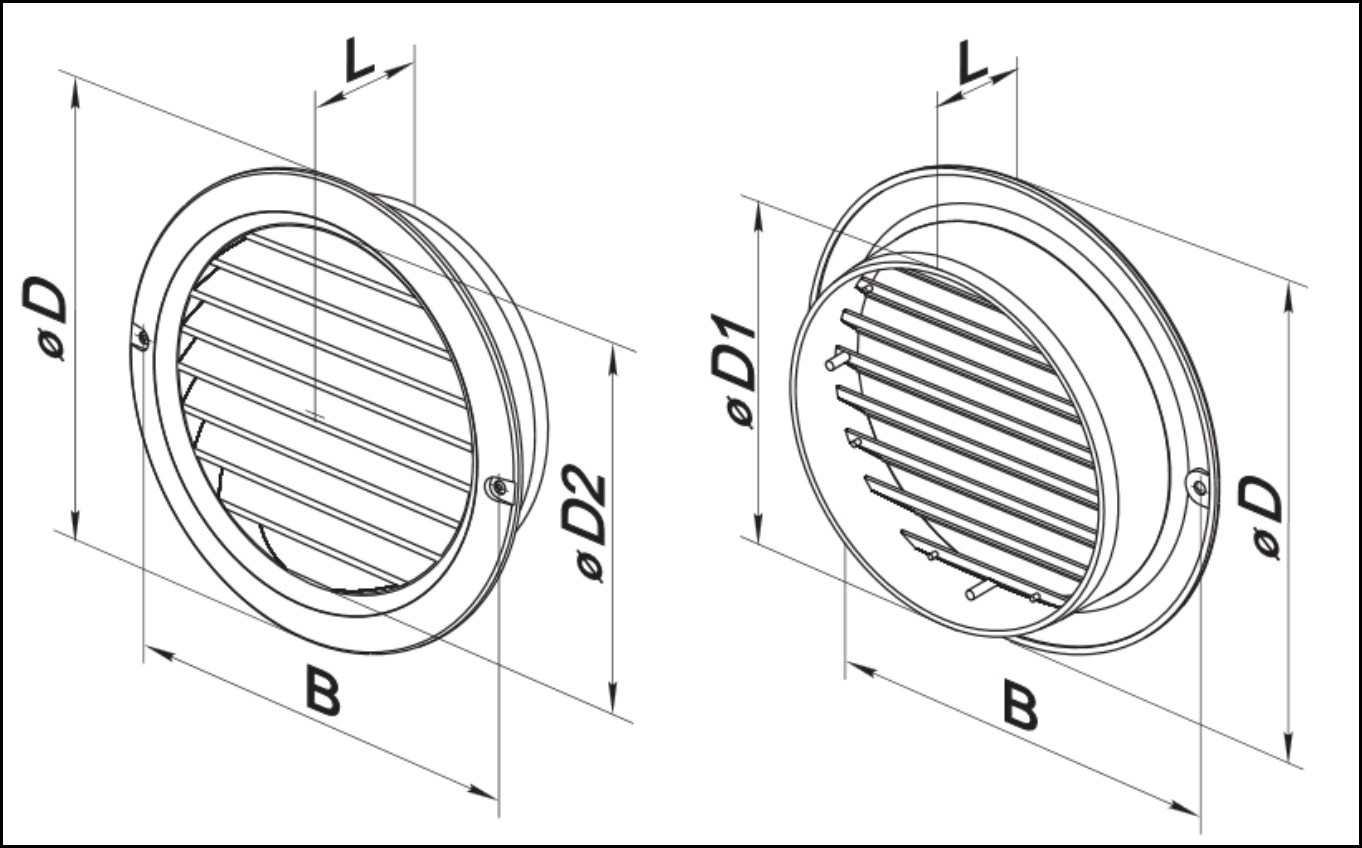

Вентиляционная решетка-сетка наружная
Наружная решетка предназначена для установки на круглых воздуховодах, чтобы предотвратить несанкционированный доступ в них. Решетка изготовлена из алюминия и снабжена сеткой от насекомых.
подробнее
-
Наружные вентиляционные решетки ВР-Н3, ВР-Н4
ВР-Н3, ВР-Н4 наружные решетки с горизонтальным расположением нерегулируемых жалюзи используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных …
подробнее
-
Наружные вентиляционные решетки ВР-НК
Назначение: приточно-вытяжная вентиляция, различные системы воздуховодов, кондиционирования воздуха. Монтируются внутрь проемов без углублений, к примеру, клапаны дымоудаления….
подробнее
-
Наружные вентиляционные решетки РНВ
Решетки РНВ с горизонтальным расположением нерегулируемых Z-образных жалюзи предназначены для забора воздуха в системах вентиляции и кондиционирования.
…подробнее
…Продукция — производитель профиля из алюминиевых сплавов «Реалит»
Вентиляционные решётки Realit® серии RVL 40 нового типа с улучшенными эксплуатационными характеристиками оптимально встраиваются в фасад, а также в балконную серию RI 40BG. Главная конструктивная особенность системы — в её простоте и лаконичности. Ламели решётки с лёгкостью крепятся к планкам рамы на защёлки, благодаря чему монтаж и установка системы происходит в сжатые сроки и не требуют дополнительных навыков. Есть возможность установки антимоскитной сетки.- Наружная вентиляционная решётка RVL 40 представляет собой прямоугольную раму с установленными в неё неподвижными ламелями, форма которых обеспечивает эффективную вентиляцию помещений и защиту от проникновения внутрь прямого солнечного света и атмосферных осадков.
- Элементы вентиляционной решётки Realit® изготавливаются из алюминиевого профиля методом экструзии из сплава АД 31 по ГОСТ 22233-2001.
- Минимальный размер вентиляционной решетки RVL 40 300 × 300 мм, максимальная ширина 1500 мм.
- Вентиляционная решётка Realit®
- Разработана в 2-х вариантах: с глубиной рамы 26 мм и 46 мм. Система с рамой 26 мм устанавливается в фасадные конструкции, а также в оконно-дверные рамы по принципу установки стеклопакетов (без дополнительных креплений) и фиксируются прижимными планками или штапиками через уплотнительные прокладки.
- Толщина профиля ламели 1,5 мм. Шаг установки ламелей 40 мм.
Система с рамой 26 мм устанавливается в фасадные конструкции с фиксацией прижимными планками или в проёмы строений с фиксацией анкерными пластинами.
Монтаж и демонтаж системы RVL 40 осуществляется без полного разбора конструкции, в которую она встроена.
Для сборки системы профили рамы отрезаются в размер под углом в размер под углом 45°.
В нижнем горизонтальном профиле выполняются отверстия для удаления влаги диаметром 8 мм с шагом 200 мм. В вертикальных профилях выполняются отверстия диаметром 4,2 мм для крепления ламелей и сборки самой конструкции рамы.
Ламели крепятся к вертикальным элементам рамы при помощи винтов из высококачественной нержавеющей стали. В соответствующие места по углам рамы устанавливаются выравнивающие уголки и сухарные профили.
В боковых элементах рамы по планкам крепления ламелей необходимо выполнить отверстия под заклёпки 4 × 8. При необходимости планки могут быть укорочены в верхней части. Ламели устанавливаются в планки защёлкиванием. При необходимости обеспечения антивандальных мероприятий допускается крепить ламели более длинными заклёпками.
Антимоскитная сетка устанавливается в соответсствующие пазы решётки при помощи специального шнура.
Крепёжные элементы, применяемые для сборки алюминиевых профилей вентиляционной решётки RVL 40, изготовлены нержавеющей стали. Это исключает процесс коррозии и повышает устойчивость к погодным условиям, следовательно, фасадные конструкции прослужат длительное время с сохранением своих прочностных качеств и изначального внешнего вида.
Для получения каталога продукции:
- Перейдите в раздел КАТАЛОГ
- Выберите интересующую вас модель
- Нажмите кнопку «Скачать»
- Введите данные о себе
- Получите ссылку на скачивание каталога продукции REALIT
Руководство по размерам решетки возвратного воздуха: Таблица CFM и расчет
Существует множество различных размеров решетки возвратного воздуха. Использование решетки возвратного воздуха правильного размера важно для обеспечения достаточного воздушного потока и низкого уровня шума в системе HVAC. Итак, я создал несколько диаграмм CFM и руководство по расчету размера решетки возвратного воздуха.
Чтобы рассчитать размер решетки возвратного воздуха, возьмите CFM блока HVAC и разделите его на 350, чтобы получить площадь решетки в квадратных футах. Затем умножьте площадь решетки на 144, чтобы преобразовать ее в квадратные дюймы. Наконец, выберите предпочтительный размер решетки, который соответствует требуемой площади решетки.
Помимо расхода воздуха (CFM), размеры решетки зависят от скорости движения и свободной площади решетки. Кроме того, решетка не должна создавать слишком много шума или вызывать слишком большой перепад давления.
Что входит в комплект поставки
Размеры решеток возвратного воздуха
Решетки возвратного воздуха обычно изготавливаются стандартных размеров. Тем не менее, по запросу многие поставщики решеток предоставляют нестандартные размеры по более высокой цене.
Решетки возвратного воздуха стандартизированы с учетом увеличения на 2 дюйма на размер. Самая маленькая решетка возвратного воздуха обычно начинается с 4 дюймов на 4 дюйма 9.0006 . Таким образом, следующий соответствующий размер решетки возвратного воздуха включает 4×6, 6×6, 6×4, 8×6, 4×8 и так далее. Самая большая решетка возвратного воздуха обычно имеет размер 48 дюймов на 24 дюйма.
Вот некоторые из стандартных размеров решеток возвратного воздуха:
- 4×4
- 6×6
- 8×8
- 10×4
- 12×6 900 28
- 14×8
- 20×10
- 24×12
- 28×14
- 32×16
- 40×20
- 48×24 9 0028
Стандартные решетки возвратного воздуха обычно имеют размер около 48 дюймов на 24 дюйма, поскольку последующие размеры слишком велики для применения в жилых и коммерческих зданиях.
Заводы и производственные предприятия могут требовать большего размера решетки, но в основном они изготавливаются на заказ.
Решетка возвратного воздуха Таблицы CFM
Решетки возвратного воздуха обычно имеют размеры, основанные на скорости 500 футов в минуту и свободной площади 70%. Однако небольшие решетки, как правило, имеют меньшую свободную площадь, а большие решетки, как правило, имеют большую свободную площадь из-за особенностей конструкции решетки (подробнее об этом позже).
Лицевая скорость — объем воздуха, проходящего через решетку. Как правило, 500 футов в минуту — это оптимальный баланс между воздушным потоком и шумом. Свободная площадь — это пространство на решетке, доступное для прохождения воздуха. В среднем это около 70%.
Однако свободная площадь решетки уменьшается вместе с размером решетки. Таким образом, маленькие решетки должны учитывать падение свободной площади, иначе они будут меньшего размера.
Ниже приведены диаграммы, показывающие пропускную способность воздушного потока для различных размеров решеток при скорости потока воздуха 500 футов в минуту с переменной свободной площадью для различных скоростей воздушного потока:
Вертикальные решетки обратного воздуха
| Площадь решетки (кв. дюйм) | Размер решетки (дюйм) | Расход воздуха (куб. футов в минуту) |
|---|---|---|
| 48 | 12 x 4 | 50 |
| 72 | 12 x 6 | 100 |
| 120 | 12 x 10 | 250 |
| 84 | 14 x 6 | 131 |
| 112 | 14 х 8 | 229 |
| 140 | 14 x 10 | 292 |
Площадь решетки (кв. дюйм) | Размер решетки (дюйм) | Расход воздуха (куб. фут/мин) |
|---|---|---|
| 96 | 16 x 6 9 0085 | 167 |
| 128 | 16 x 8 | 267 |
| 192 | 16 x 12 | 467 |
| 180 | 18 x 10 | 437 |
| 216 | 18 x 12 | 525 |
| 252 | 18 x 14 | 656 |
| Площадь решетки (кв. дюйм) | Размер решетки (дюйм) | Расход воздуха ( куб. фут/мин) |
|---|---|---|
| 160 | 20 x 8 | 361 |
| 200 | 20 x 10 | 486 |
| 240 | 20 x 12 | 625 |
| 280 | 20 x 14 | 729 |
| Площадь решетки (кв. дюйм) | Размер решетки (дюйм) | Расход воздуха (куб. фут/мин) |
|---|---|---|
| 320 | 20 x 16 | 889 |
| 360 | 20 x 18 | 1000 |
| 176 | 22 х 8 | 428 |
| 220 | 22 х 10 | 535 |
Площадь решетки (кв. дюйм) | Размер решетки (дюйм) | Расход воздуха (куб. фут/мин) ) |
|---|---|---|
| 96 | 24 x 4 | 167 |
| 144 | 24 x 6 90 085 | 325 |
| 192 | 24 x 8 | 467 |
| 288 | 24 x 12 | 750 |
| 336 | 24 x 14 | 934 |
| Площадь решетки (кв. дюйм) | Размер решетки (дюйм) | Расход воздуха (куб. футов/мин) |
|---|---|---|
| 384 | 24 x 16 | 1067 |
| 432 | 24 x 18 | 1200 |
| 364 | 26 x 14 | 1011 |
| 416 | 26 x 16 | 1156 |
| 468 | 26 x 18 | 1300 |
Площадь решетки (кв. дюйм) | Размер решетки (кв. дюйм) дюймов) | Воздушный поток (куб. футов/мин) |
|---|---|---|
| 224 | 28 x 8 | 544 |
| 644 | 28 x 23 | 1901 |
| 180 | 30 x 6 | 437 |
| 240 | 30 x 8 | 645 |
| Площадь решетки (кв. дюйм) | Размер решетки (дюйм) | Расход воздуха (куб. футов в минуту) |
|---|---|---|
| 30 x 10 | 781 | |
| 360 | 30 x 12 | 1000 | 420 | 30 x 14 | 1167 |
| 480 | 30 x 16 | 1333 |
Площадь решетки (кв. дюйм) | Размер решетки (дюймы) | Расход воздуха (куб. фут/мин) |
|---|---|---|
| 128 | 32 x 4 | 267 | 9008 0
| 256 | 32 x 8 | 667 |
| 384 | 32 x 12 | 1067 | 9 0080
| 640 | 32 x 20 | 1889 |
| 272 | 34 x 8 | 708 9008 5 |
| Площадь решетки (кв. дюйм) | Размер решетки (дюймы) | Расход воздуха (куб. фут/мин) |
|---|---|---|
| 360 | 36 x 10 | 1000 | 90 080
| 432 | 36 x 12 | 1200 |
| 504 | 36 x 14 | 1400 900 85 |
| 608 | 38 x 16 | 1795 |
| 800 | 40 x 20 | 236 1 |
Горизонтальные решетки возвратного воздуха
Площадь решетки (кв. дюйм) | Размер решетки (дюйм) | Расход воздуха (куб. фут/мин) |
|---|---|---|
| – 9 0085 | – | – |
| 24 | 4 x 6 | 25 |
| 48 | 4 x 12 | 50 |
| 60 | 6 x 10 | 63 |
| 180 | 6 x 30 | 437 |
| Площадь решетки (кв. дюйм) | Размер решетки (дюйм) | Расход воздуха (куб. фут/мин) |
|---|---|---|
| 128 | 8 x 1 6 | 267 |
| 144 | 8 x 18 | 325 |
| 192 | 8 x 24 | 467 |
| 240 | 8 x 30 | 625 |
| 256 | 8 x 32 | 667 |
Площадь решетки (кв. дюйм) | Размер решетки (дюйм) | Расход воздуха (куб. фут/мин) |
|---|---|---|
| 200 | 10 x 20 900 85 | 486 |
| 220 | 10 x 22 | 535 |
| 240 | 10 x 24 | 625 |
| 300 | 10 x 30 | 781 |
| Площадь решетки (кв. дюйм) | Размер решетки (дюйм) | Расход воздуха (куб. футов/мин) |
|---|---|---|
| 216 | 12 x 18 | 525 |
| 240 | 12 x 20 | 625 |
| 288 | 12 x 24 | 750 |
| 360 900 85 | 12 x 30 | 1000 |
Площадь решетки (кв. дюйм) | Размер решетки (дюйм) 9 0075 | Расход воздуха (куб. фут/мин) |
|---|---|---|
| 238 | 14 x 17 | 579 |
| 280 | 14 x 20 | 729 |
| 350 | 14 x 25 | 972 |
| 364 | 14 x 26 | 1011 |
| Площадь решетки (кв. дюйм) | Размер решетки (дюйм) | Расход воздуха (куб. футов в минуту) |
|---|---|---|
| 288 | 16 x 18 | 750 |
| 320 | 16 x 20 | 889 |
| 400 | 16 x 25 | 1111 |
| 416 | 16 x 26 | 1156 |
Площадь решетки (кв. дюйм) | Размер решетки (дюймы) | Расход воздуха (куб. футов в минуту) |
|---|---|---|
| 432 | 18 x 24 | 1200 |
| 18 x 26 | 1300 | |
| 540 | 18 x 30 | 1500 |
| 576 | 18 x 32 | 1600 |
| Площадь решетки (кв. дюйм) | Размер решетки (дюйм) | Расход воздуха (куб. футов в минуту) |
|---|---|---|
| 4 80 | 20 x 24 | 1333 |
| 500 | 20 x 25 | 1389 |
| 20 x 30 | 1771 | |
| – | – | – |
Квадратные решетки возвратного воздуха
Площадь решетки (кв. дюйм) | Размер решетки (дюймы) | Расход воздуха (куб. фут/мин) |
|---|---|---|
| 36 | 6 x 6 | 38 |
| 8 x 8 | 78 | |
| 100 | 10 x 10 | 191 |
| 12 x 12 | 325 | |
| 196 | 14 x 14 | 476 |
| 256 | 16 x 16 | 667 |
| Площадь решетки (кв. дюйм) | Размер решетки (дюйм) | Расход воздуха (куб. футов в минуту) |
|---|---|---|
| 324 | 18 x 18 | 900 |
| 400 | 20 x 20 | 1111 |
| 484 | 22 x 22 | 1344 |
| 576 | 24 x 24 | 1700 |
| 676 | 26 x 26 | 1995 |
| 900 | 30 x 30 | 2656 |
Размер решетки рециркуляционного воздуха на основе тоннажа кондиционера 9006 9 Блоки
HVAC обычно имеют около 400 CFM на каждую тонну охлаждения. Это означает, что 2,5-тонный кондиционер имеет воздушный поток около 1000 кубических футов в минуту.
Таким образом, мы также можем быстро определить размер решетки возвратного воздуха в зависимости от тоннажа.
| Мощность переменного тока | Расход воздуха | Размер возвратной решетки |
|---|---|---|
| 2 тонны | 800 CFM | 20×16, 14×25, 18×18 |
| 2,5 тонны | 1000 куб. футов в минуту | 20×18, 12×30, 20×20 | 90 080
| 3-тонный | 1 200 куб. | 36×14, 20×25, 22×22 |
| 4 тонны | 1600 куб. футов в минуту | 38×16, 18×32, 24×24 |
| 4,5 тонны | 1800 куб. футов в минуту | 32×20, 20×30, 26×26 |
| 5 тонн | 2000 кубических футов в минуту | 40×20, 26×26, 30×30 |
Как измерить решетки возвратного воздуха?
Если требуется замена решетки возвратного воздуха, ее необходимо заменить на решетку того же размера.
Чтобы правильно измерить решетку возвратного воздуха, всегда измеряйте размер отверстия воздуховода и ищите решетку, соответствующую ему.
Как правило, решетки для возвратного воздуха измеряются следующим образом:
Измерение решетки для возвратного воздухаПродавцы и производители публикуют свои решетки для возвратного воздуха в зависимости от размера отверстия. Это «Ширина» и «Высота», показанные на диаграмме выше. Не используйте ширину и высоту лицевой стороны ваших старых решеток возвратного воздуха для покупки новых решеток возвратного воздуха. Всегда используйте размер отверстия.
Как подобрать размер решетки возвратного воздуха?
Размер решетки возвратного воздуха определяется тем, сколько воздуха она пропускает, не создавая слишком много шума и падения давления (сопротивления воздуха). Если вы используете небольшую решетку возвратного воздуха, вы заметите, что система HVAC более шумная и потенциально потребляет больше энергии.
Формула расчета решетки возвратного воздуха
В большинстве случаев продавцы не публикуют информацию о пропускной способности своих решеток возвратного воздуха.
Во многих случаях это нормально, поскольку потребители могут покупать, исходя из размера своей старой решетки или размера отверстия воздуховода. Тем не менее, это беспокоит новичков.
К счастью, согласно моим исследованиям, большинство решеток возвратного воздуха, продаваемых в США, имеют свободную площадь около 60-80%. Затем, чтобы убедиться, что шум, создаваемый решеткой, является приемлемым, при выборе размера решетки рециркуляционного воздуха рекомендуется использовать скорость 500 футов в минуту.
Несмотря на то, что при определении размера решетки рециркуляционного воздуха рекомендуется использовать скорость 500 футов в минуту, вы также можете использовать скорость 600-800 футов в минуту, но обратите внимание, что шум, создаваемый решеткой, будет выше. Кроме того, если вы используете более низкую лицевую скорость, например 300-400 футов в минуту, размер решетки будет больше.
Таким образом, мы можем рассчитать размер решетки, используя следующую формулу:
Площадь решетки (кв.
дюйм) = воздушный поток (куб.0006
Например, предположим, что у нас есть блок HVAC с производительностью 1050 кубических футов в минуту. Используя оптимальную лицевую скорость 500 футов в минуту и предполагая, что решетка имеет свободную площадь 70%, требуемый размер решетки можно рассчитать следующим образом:
Площадь решетки (кв. дюйм) = 1050 ÷ 500 ÷ 0,7 x 144
Площадь решетки = 432 кв. дюйм
Из формулы нам нужна решетка e размер, который имеет площадь решетки 432 кв.дюйма. Таким образом, можно использовать любые размеры решеток с площадью решетки 432 кв. дюйма или выше.
Однако для воздушного потока 1050 кубических футов в минуту мы можем использовать решетку меньшего размера, например решетку 16 дюймов на 25 дюймов, площадь которой составляет всего 400 кв. дюймов, если учитывать фактическую свободную площадь решетки.
Ранее мы рассчитали решетку на 1050 кубических футов в минуту, исходя из свободной площади 70%. А что, если фактическая свободная площадь решетки составляет 80%?
Площадь решетки (кв.
дюйм) = Воздушный поток (куб. фут/мин) ÷ Скорость движения (фут/мин) ÷ Свободная площадь решетки (%) x 144
Площадь решетки (кв. дюйм) = 1050 ÷ 500 ÷ 0,8 x 144 3
При 80% свободной площади результирующая площадь решетки теперь составляет 378 кв. дюймов, и можно использовать решетку меньшего размера, например 16×25.
Кроме того, вы также можете использовать приведенную выше таблицу CFM решетки, чтобы определить предпочтительный размер решетки. Их пропускная способность рассчитывается исходя из переменной свободной площади. Помните, я говорил, что чем меньше решетка, тем меньше свободная площадь?
Например, вертикальная решетка возвратного воздуха размером 24 дюйма на 16 дюймов с площадью решетки 384 кв. дюйма подходит для производительности 1050 кубических футов в минуту. Если вам не нравится вертикальная решетка, вы также можете использовать решетку 6×30 или 14×14. Оба подходят для 1050 CFM.
Как рассчитать свободную площадь решетки?
Свободную площадь решетки можно рассчитать, изменив формулу площади решетки следующим образом:
Свободная площадь решетки (%) = Воздушный поток (куб.
фут/мин) x 144 ÷ Скорость набегающего потока (фут/мин) ÷ Площадь решетки (кв. дюйм) x 100
В качестве альтернативы вы можете обратиться к коэффициенту AK решетки для расчета ее свободной площади. Фактор АК также известен как эффективная площадь решетки. Его можно найти в паспорте производительности, опубликованном производителями решеток.
Фактор AK решетки выражается в квадратных дюймах или квадратных футах. Например, решетка 10×4 имеет коэффициент AK 0,14. Таким образом, полезная площадь решетки составляет 0,14 кв. фута или 20,16 кв. дюйма. Учитывая, что общая площадь решетки 10×4 составляет 40 кв. дюймов, полученная свободная площадь в процентах составляет 50,4%.
Поскольку не многие продавцы публикуют информацию о свободной площади и пропускной способности своих решеток, но мы знаем, что решетки меньшего размера имеют меньшую свободную площадь, я построил график, показывающий уменьшение свободной площади в зависимости от воздушного потока:
Свободная площадь решетки против воздушного потока Размер решетки прямо пропорционален воздушному потоку.
Следовательно, приведенный выше график также представляет соотношение между площадью, свободной от решетки, и площадью решетки.
Как видно из приведенного выше графика, свободная площадь решетки зависит от воздушного потока (размера решетки). Следовательно, чем меньше воздушный поток (решетка), тем меньше свободная площадь, и наоборот.
Тем не менее, свободная площадь решетки зависит от производителя и модели решетки. Внешние решетки защищены от атмосферных воздействий в основном на 50% и ниже, потому что их лопасти расположены намного ближе друг к другу, чтобы предотвратить попадание дождевой воды.
Маленькие решетки обычно имеют меньшую свободную площадь, так как их лопасти занимают больший процент от их общей массы. Таким образом, график свободной площади является хорошим ориентиром. Техническое описание производителя всегда важнее моих рекомендаций.
Если вы подбираете размеры решеток возвратного воздуха для нового строительства/проекта, скачайте Excel-калькулятор размеров решеток в моем стартовом пакете для инженеров-конструкторов, чтобы ускорить процесс.
Что произойдет, если вы используете меньшую решетку рециркуляционного воздуха?
Использование меньшего размера рециркуляционной решетки приведет к более высокой скорости потока с тем же типом решетки (таким образом, с той же свободной площадью). При более высокой скорости движения решетка может создавать слышимый шум. Чем меньше решетка, тем больше шум.
Если вам действительно необходимо использовать решетку возвратного воздуха меньшего размера, я рекомендую вам не превышать скорость 800 футов в минуту. В качестве альтернативы вы можете найти решетки обратного воздуха с большей свободной площадью. В противном случае по возможности используйте более одной решетки.
Размеры диффузоров приточного воздуха отличаются от размеров решеток возвратного воздуха. Если вы хотите узнать, как определить размер диффузора приточного воздуха, ознакомьтесь с моим сообщением в блоге: Руководство по размерам диффузора HVAC: таблица CFM и выбор.
Первоначально эта статья была опубликована на сайте aircondlounge.
com. За несанкционированную перепечатку этой статьи будут приняты меры.
Цифровые продукты aircondlounge
Это самые продаваемые цифровые продукты, сделанные мной и продаваемые на aircondlounge. Ознакомьтесь с ними и посмотрите, какие продукты соответствуют вашим потребностям.
Курс проектирования систем охлажденной воды
Настоящий курс проектирования систем охлажденной воды, в котором в качестве примера проекта используется современное 32-этажное здание.
— учитесь в удобном для вас темпе
— более 71 урока по проектированию
— пошаговый подход
Starter Pack для инженеров-проектировщиков
Начните свое путешествие по проектированию ОВКВ с одиннадцатью (11) калькуляторами Excel, пятью (5) диаграммами и тремя (3) диаграммами.
– Простой дизайн
– Простота использования
– Ключевые значения включены
Основы ОВКВ (электронная книга)
Узнайте о различных типах компонентов ОВКВ, используемых в жилых и коммерческих зданиях.
– Сводный список
– Примеры фотографий
– Удобная навигация
Система охлажденной воды (электронная книга)
Докопайтесь до истины и узнайте основные подходы к системе охлажденной воды.
– Всестороннее объяснение
– Фундаментальный подход
– Прогрессивное обучение
Посетите https://aircondlounge.com/shop, чтобы увидеть все цифровые продукты, продаваемые на aircondlounge.
Рекомендуемые кондиционеры
Я рассмотрел и сравнил сотни кондиционеров. Это мои последние рекомендуемые продукты. Проверьте их, если вы хотите купить один.
Mini Split – Daikin серии 19
С тех пор, как я перешел на кондиционеры Daikin, мне нравится их бесшумность. Все построено с осторожностью. Нет никаких болтающихся частей или дребезжащего шума.
Эффективность: 19 SEER
Рабочая темп.: 5°F
Гарантия: 12 лет
Просмотреть на Amazon дружественный газообразный хладагент R32, который работает тише, чем большинство других оконных кондиционеров.
Уровень шума: 42 дБ
Эффективность: 15 CEER
Вес: 56 фунтов
Посмотреть на Amazon погода в самое трудное время.
Вместимость: 6 000–10 000 БТЕ (DOE/SACC)
Площадь покрытия: 250–500 кв. футов
Диапазон цен: от 260 до 560 долларов США
Посмотреть на Amazon
Посетите https://aircondlounge.com/category /buyer-guide/, чтобы увидеть больше руководств и рекомендаций по продуктам.
Вентиляционные системы — Возвратные воздухозаборники
Engineering ToolBox — Ресурсы, инструменты и базовая информация для проектирования и проектирования технических приложений!
Размер и пропускная способность воздухозаборников.
Рекламные ссылки
Объем воздухозаборников:
- Воздухозаборники — размеры и пропускная способность (pdf)
| Номинальный размер (дюйм x дюйм) | Приблизительный объем (куб.  футов в минуту) |
|---|---|
| 10 x 4 | 100 |
| 10 x 5 | 125 |
| 10 x 6 | 155 |
| 10 x 8 | 215 |
| 12 x 4 | 120 | 12 x 5 | 155 |
| 12 x 6 | 190 |
| 12 x 8 | 260 |
| 12 x 10 | 325 |
| 14 x 4 | 145 |
| 14 x 5 | 180 |
| 14 x 6 | 220 |
| 14 x 8 | 305 |
| 24 x 4 | 260 |
| 24 x 5 | 320 |
| 24 x 6 | 390 |
| 24 x 8 | 490 |
| 665 | |
| 24 x 12 | 795 |
| 30 x 4 | 300 9008 5 |
| 30 x 5 | 400 |
| 30 x 6 | 485 |
| 30 x 8 | 660 |
| 30 x 10 | 830 | 30 x 12 | 1015 |
| 30 x 14 | 1160 |
| 30 x 16 | 914 39 1355
Эффективность сетки
Свободная площадь забора воздуха будет уменьшена за счет сетки от насекомых или птиц.
- Сетка 1/2″ -> 90% свободной площади
- Сетка 1/4″ -> 80% свободной площади
- москитная сетка -> 50% свободной площади
Рекламные ссылки
Похожие темы
Вентиляция
Системы вентиляции и обработки воздуха — скорости воздухообмена, воздуховоды и перепады давления, графики и диаграммы и многое другое.
Связанные документы
Воздухозаборники и выпускные отверстия
Вентиляционные системы – воздухозаборники и выпускные отверстия – практические правила.Размер ячейки в зависимости от диаметра частиц
Сетчатые фильтры и фильтры – размер ячеек в зависимости от диаметра частиц и размера отверстий.Классификация скоростей вентиляционных каналов
Рекомендуемые скорости воздуха в вентиляционных каналах
Рекламные ссылки
Engineering ToolBox — Расширение SketchUp — 3D-моделирование онлайн!
Добавляйте стандартные и настраиваемые параметрические компоненты, такие как балки с полками, пиломатериалы, трубопроводы, лестницы и т.
