Проектирование систем вентиляции в Самаре

Создание комфортного микроклимата, регулирование температуры и влажности воздуха, очистка воздуха, — все это важные задачи системы вентиляции и кондиционирования воздуха. Она должна быть в любом жилом помещении и просто обязана присутствовать в каждом промышленном помещении. Таким образом, проектирование систем вентиляции — это важная и актуальная задача, решение которой должно удовлетворять ряду требований, определяющихся гигиеническими и санитарными нормами.

Любое проектирование начинается со сбора данных для расчетов.

В первую очередь необходимо выяснить, какую задачу проектировщикам нужно решить: вентиляция здания, кондиционирование воздуха или же воздушное отопление.

Далее необходимо определиться с типом, к какому будет относиться Ваша система:

• вентиляция — естественная или механическая, приточная или вытяжная, общеобменная или местная.
• кондиционирование — сплит-система, канальный кондиционер, VRV-система, центральный кондиционер, система «чиллер-фанкойл».
• воздушное отопление — водяное или электрическое.

Видов вентиляции и признаков классификации систем вентиляции существует великое множество. Но в любом случае имеются общие признаки:

• Чаще всего имеется в виду вентиляция с механическим побуждением, то есть система оборудования и приборов, которая способна перемещать воздух на значительные расстояния и обрабатывать воздух. Как правило, речь идет об очистке, увлажнении и подогреве воздуха.
• Системы вентиляции редко работают «в одиночку», особенно если это большая система для целого здания. Чем больше система вентиляции, тем чаще ее совмещают с системами воздушного отопления и системами кондиционирования воздуха.

С каждым типом наиболее подробно Вы можете ознакомиться у наших проектировщиков.

Они расскажут обо всех особенностях и характеристиках, а также помогут определиться с подходящей именно для Вас системой вентиляции и кондиционирования воздуха.

Следующий этап — составление технического задания на проектирование вместе с заказчиком и в соответствии с дизайн-проектом здания, рассказывая о тех возможностях, которые способны предоставить те или иные решения. Такой подход позволяет не только наиболее комплексно подойти к задаче, но в некоторых случаях существенно снизить конечную стоимость как проекта, так и системы в целом.

Приступая к проектированию системы вентиляции, наши инженеры должны иметь следующие сведения:

• данные о месте расположения здания;
• функциональное назначение его помещений;
• характеристика строительных материалов;
• основные габаритные размеры сооружения;
• ориентация здания относительно сторон света;
• количество людей, которые находятся в помещении, где есть вентиляция;
• возможное наличие вредных факторов;
• вид теплоносителя и его параметры.

Требования к проектированию систем вентиляции:

• Санитарные требования;
• Строительно-архитектурные требования;
• Противопожарные требования;
• Эксплуатационные требования;
• Надежность системы;
• Экономические требования.

Так, например, проект вентиляции должен быть согласован с другими инженерными системами здания, а также с электропроводкой. При необходимости наши специалисты могут провести необходимые электромонтажные работы.

Проектирование вентиляции состоит из следующих этапов:

• Расчет теплопритоков и воздухообмена по помещениям в соответствии с нормами проектирования (согласно ГОСТов и СНиПов).
• Проектирование общей схемы системы вентиляции.
• Составление эскиза расположения всех агрегатов, воздуховодов и коммуникаций.
• Проведение аэродинамического расчета, в результате которого определяются общий расход воздуха, подбираются размеры сечения воздуховодов по критериям подбора, и, исходя из этого, рассчитываются потери давления в системе воздуховодов.
• На основании аэродинамических расчетов производится детальный и окончательный подбор вентиляционного оборудования, определяются места размещения вентустановок и проведения трасс воздуховодов.
• Рабочий проект системы вентиляции.

Вообще, конечная цель проектирования и монтажа систем вентиляции и кондиционирования воздуха — это создание и автоматическое поддержание определенных параметров микроклимата помещения, наиболее благоприятных для самочувствия людей или ведения технологического процесса.

По желанию заказчика в проект вентиляции и кондиционирования включается оборудование автоматизации данной системы, которое позволяет автоматически поддерживать необходимые параметры микроклимата в помещениях независимо от колебаний параметров окружающей среды.

Состав проектной документации

Все эти задачи, решенные при проектировании систем вентиляции, находят свое отражение в проектной документации по этой системе. Часть проектных документов может быть отражена в монтажной схеме. Проект вентиляции включает полный пакет проектной документации.

Разработка монтажной схемы вентиляционной системы является одним из этапов проектирования, а создание проекта вентиляции — финальная часть проектных работ. Чтобы было понятнее, кратко раскроем эти понятия.

Монтажная схема — это схематичное обозначение вентиляционного оборудования и материалов, без привязок и размеров, без узлов и пересечений, схематично отображает установку приборов, без аксонометрии и без спецификации. Разработанную монтажную схему можно использовать для выполнения монтажа вентиляционной системы. Однако, в некоторых случаях объема проектной документации в монтажной схеме недостаточно для выполнения качественных монтажных работ по созданию системы вентиляции. В этом случае производится полный перечень работ по проектированию системы, результаты которого отражаются в проекте системы вентиляции.

Проект вентиляции по ГОСТам и СНиПам — это точное обозначение вентиляционного оборудования и материалов, с привязками и размерами, с узлами и пересечениями, точно отображает установку приборов, с приведением аксонометрии, с указанием расхода тепла и установочной электрической мощности вентиляционного оборудования, пояснений и спецификаций.

Кроме того, по просьбе заказчика мы производим все необходимые согласования проектов вентиляции и кондиционирования с органами государственного надзора, строителями, архитекторами и дизайнерами.

При проектировании мы используем широкий спектр оборудования (вентиляторы, канальные нагреватели, воздушные фильтры, решетки и диффузоры) различных фирм-производителей: Ostberg, Ruck, Remak, 2VV, VTS Clima, NED, Korf, Веза.




видео-инструкция по монтажу своими руками, особенности естественных, аксонометрических систем, в хамаме, в квартире, обозначение обратного клапана, цена, фото

Как при строительстве новой, так и при обслуживании существующей вентиляционной системы, крайне необходимо знать, как она устроена. Разобраться во всех ее нюансах и особенностях поможет схема вентиляции — в хрущевке, современном многоквартирном комплексе, частном жилом доме или другом объекте.

Инструкция, приведенная в этом материале, описывает основные правила составления и использования этих документов.

Составление схемы вентиляции – один из самых важных этапов строительства

Особенности работы с технической документацией

Необходимость в чтении схем

Еще до начала строительства частного жилого дома, планирования ремонта в квартире, рассмотрения вариантов финишной отделки в хамаме или бане, следует позаботиться о проектировании и составлении схем различных инженерных сетей, в число которых входит и вентиляция. Ошибки и недоработки, допущенные на этом этапе строительства, будет очень тяжело устранить своими руками после его окончания.

Тем не менее, эффективно решить возникшие проблемы и добиться комфортного микроклимата в доме можно и в том случае, когда вы не принимали участие в разработке проекта и строительстве сооружения. В этом случае нужно будет лишь заменить или модернизировать те участки вентиляционной сети, которые существенно снижают общую эффективность системы.

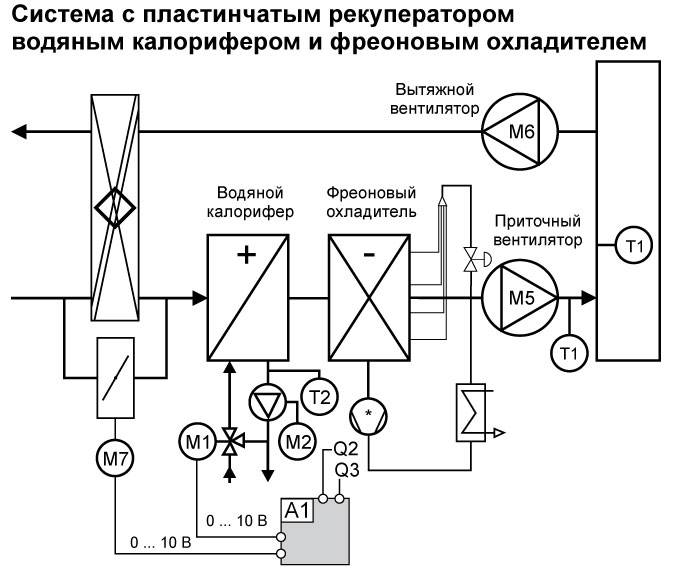

На фото – мнемосхема части вентиляционной системы

Здесь снова пригодится имеющаяся или вновь составленная мнемосхема вентиляции, на которой специальными символами обозначено то или иное оборудование, а также присущие ему технические характеристики и особенности. Нужно лишь научиться отличать, например, обозначение обратного клапана на схеме вентиляции, от похожих на него стрелок, свидетельствующих о наличии совершенно других узлов и агрегатов.

Общие требования к проектам

При разработке документации, касающейся системы обеспечения помещений свежим воздухом, важно учитывать следующие параметры:

• количество этажей в доме;
• уровень загрязненности воздуха на улице;
• уровень шума вне помещений;
• категорию строения по классу пожаробезопасности.

Пример схемы вентиляционной системы

Во время подготовки схемы вентиляции, помимо параметров эффективности, следует обратить внимание на несколько дополнительных факторов:

• возможность распространения огня через вентиляционные каналы во время пожара;
• возможность выхолаживания помещений и проникновение в них загрязненного воздуха через воздуховоды большого сечения.

Во избежание перечисленных выше неприятностей целесообразно предусмотреть использование пожаробезопасных материалов и оборудования, а также установку защитных клапанов вентиляции, препятствующих появлению обратной тяги в вентиляции.

Проектирование новой системы вентиляции

Подробная схема системы вентиляции (в том числе и аксонометрическая) необходима для согласования проекта строящегося частного дома в контролирующих и надзирающих инстанциях.

При этом обязательным требованием является установка оборудования, способного прокачать нужный объем воздуха:

• для помещений, в которых планируется постоянное проживание людей – 3 куб. метра в час на 1 кв. метр площади;
• для ванных комнат, совмещенных с уборными – 50 куб. метров в час;
• для раздельных сантехнических помещений – 25 куб. метров в час.

Важно также помнить, что для эффективного обеспечения обитателей дома или квартиры свежим воздухом необходимо его поступление. Потому к проектной документации обычно прилагается и схема приточной вентиляции.

Обратите внимание!
Используемое оборудование и воздуховоды должны соответствовать не только санитарным нормам, но и требованиям противопожарной безопасности.
Иначе подготовленный вами проект не пройдет согласования в пожарной инспекции.

При создании чертежа и проведении инженерных расчетов также необходимо учитывать следующие параметры:

• тип используемой вентиляции;
• метод распределения воздушных потоков по помещениям;
• наличие в вентиляции системы очистки поступающего воздуха;
• необходимость установки и конструкция рекуператора тепла.

Схема вентиляционной системы должна включать и наименование используемого оборудования

Кроме того, не следует забывать и об эстетической составляющей. Воздуховоды, приточные и вытяжные решетки должны органично вписываться в дизайн помещений и не мешать проживанию или работе людей.

Модернизация существующей системы

Нередко возникают ситуации, когда необходимо произвести замену или модернизацию вентиляционной сети в уже построенном и сданном в эксплуатацию здании. Это достаточно трудоемкий процесс, однако, вполне доступный для самостоятельной реализации.

Совет!
Цена переделки готовых инженерных коммуникаций всегда выше, чем разработка и монтаж новых.
Потому всегда тщательно проектируйте и рассчитывайте все параметры.
Это многократно окупиться в будущем.

Процесс переделки уже имеющейся вентиляции состоит из нескольких последовательных этапов:

• расчета объема циркулирующего воздуха;
• подбора сечения воздуховодов;
• выбору типа вентиляторов, фильтров и другого необходимого оборудования.

Модернизировать существующую систему тяжелее, чем сконструировать новую

После этого составляется схема естественной вентиляции или чертеж механической воздухообменной системы, определяется место для монтажа каналов и закрепления оборудования и производятся строительные работы.

Вентиляционные системы многоквартирных домов

Принцип работы системы вентиляции в современном городском доме основан на естественном токе воздуха, поступающем через открытые окна и двери, и удаляемом через общие вентиляционные каналы.

В старых домах (высотой до 5 этажей) возможно обустройство отдельной вытяжной шахты для каждой квартиры. В более современных строениях воздуховоды из квартир выходят в общий канал, который заканчивается на техническом этаже, обеспечивая нужный уровень тяги.

В новых высотках (более 24 этажей), помимо основной вентиляционной шахты, конструируется так называемый разгонный канал, соединяемый с основным. Благодаря этому решению увеличивается объем прокачиваемого воздуха, а также стабилизируется влажность и температура во всех помещениях.

Схема вентиляционной сети многоквартирного дома

Вывод

Хороший домашний мастер отличается от своего не очень умелого коллеги тем, что перед началом работы всегда составляет схему будущего творения. Это касается и вентиляционных систем. Наличие понятной и легко читаемой документации не только облегчает труд рабочих, но и дает возможность легко исправлять возникающие неполадки.

Более подробно о разработке и составлении строительной документации вы можете узнать из видео в этой статье.
