Регулятор скорости вентилятора MTY 1.5 220в

  • Регулятор скорости оснащены плавким предохранителем на 2,5А (+ запасной предохранитель в комплекте)
  • Фильтром высокочастотных помех.
  • Имеется возможность настройки минимальной скорости вращения вентилятора, при помощи переменного резистора на плате регулятора.
  • Включение, выключение и регулирование скорости вращения вентилятора осуществляется ручкой управления.
  • Возможно управление несколькими вентиляторами, если их общий потребляемый ток не превышает предельно допустимую величину тока регулятора.

Эти регуляторы отличаются высокой эффективностью и точностью управления. Влагостойкий корпус из АБС пластика позволяет использовать это устройство в любых (например, с повышенной влажностью) условиях: на кухнях или в ванных комнатах. На передней панели регуляторов размещается регулирующая ручка со встроенным выключателем.

Регулирование скорости электродвигателей осуществляется вручную, для включения необходимо повернуть ручку по часовой стрелки до щелчка а затем вращая по «часовой стрелке» установить необходимую скорость. Стандартное выходное напряжение типовых моделей плавно изменяется в диапазоне 0-230 В.

Защита двигателя: Рекомендуется подключать к регуляторам электродвигатели со встроенными термокон- тактами тепловой защиты, через которые на двигатели подается питающее напряжение.

Технические характеристики

Название характеристики
Напряжение питания сети (В)  220-240
Частота переменного тока (Гц)
50
Минимальный ток нагрузки (А) 0,15
Максимальный ток нагрузки (А) 1,5
Предохранители (А) 2,5
Вводной контакт — клеммник винтовой (мм2) 0,5. ..0,75 мм2
Максимальная температура окружающей среды (°С) 40
Класс защиты IР44
Габариты Ширина (мм) 80
Высота (мм) 80
Толщина (мм) 55

Заполните обязательные поля *.


Назад

Регулятор оборотов вентилятора 220в своими руками

Главная » Блог » Регулятор оборотов вентилятора 220в своими руками

Регулятор скорости вращения вентилятора на 220 В: схемы и принцип работы

Для эффективного режима работы вентилятора, получающего питание от промышленной сети, применяют регулятор скорости вращения.

Вентилятор на 220 Вольт, использующий регулировку, может стать практически бесшумными и повысить комфортность обслуживаемого им помещения. Чтоб регулировать обороты, необязательно покупать готовый прибор, даже без специальных знаний его несложно собрать самостоятельно.

Согласно техническому определению, вентилятор — это прибор, служащий для перемещения газа путём создания избыточного давления или разрежения. По своему конструктивному исполнению он разделяется на осевой и радиальный. Практически все вентиляторы, применяемые в быту, представляют собой осевой тип конструкции. Использование этого вида характеризуется удобством получения направленного воздуха различной силы и давления. Вентиляторы разделяют по месту использования, они могут быть:

  • многозональные;
  • канальные;
  • напольные;
  • потолочные;
  • оконные.

Осевые, иное название аксиальные, вентиляторы в качестве основного узла используют рабочее колесо. Это колесо располагается на оси электродвигателя, содержит внешний ротор и имеет в своей конструкции лопатки, расположенные под углом с учётом аэродинамических свойств.

Благодаря такому расположению и происходит создание и формирование воздушного потока.

В качестве электродвигателя применяют однофазный асинхронный двигатель, ось которого повторяет движения нагнетаемого или разряжаемого им потока воздуха. Такой электромотор состоит из ротора, размещённого внутри статора. Промежуток между ними составляет не более двух миллиметров. Статор имеет вид сердечника с пазами, через которые намотана обмотка. Ротор выглядит как подвижная часть с валом, содержащая в своём составе сердечник с короткозамкнутой обмоткой. Такая конструкция напоминает беличье колесо.

При подаче переменного тока на обмотку статора, согласно законам физики, появляется переменный магнитный поток. На помещённом внутрь этого потока замкнутом проводнике возникает электромагнитная индукция (ЭДС), а значит, появляется и ток. Благодаря чему в переменном магнитном поле оказывается проводник с током. Это приводит к вращению проводника, то есть ротора.

Таким образом, чтоб создать регулятор оборотов вентилятора на 220 В, понадобится изменять величину воздействующего на ротор магнитного поля. В свою очередь, значение магнитного поля зависит от величины тока, а значит при снижении его величины уменьшается и скорость вращения.

Ещё один параметр, от которого зависит число оборотов электродвигателя, является частота переменного напряжения. Частотные преобразователи, изменяющие частоту, характеризуются сложностью изготовления и дороговизной, по сравнению с изменяющими уровень напряжения. В бытовых условиях применяются редко, хоть позволяют достигать лучших результатов в точности настройки.

По виду используемой схемотехники приборы, управляющие скоростью вращения, разделяются на:

  • тиристорные;
  • трансформаторные.

Схемы вращения

Так как в основе работы вентилятора используется явление ЭДС, то это приводит к тому, что возникают паразитные вихревые токи, нагревающие металлические части электродвигателя, при изменении формы сигнала напряжения сети. Использование диммеров, служащих для управления светосилой яркости ламп, не рекомендуется из-за повышенного нагрева двигателя.

Поэтому при изготовлении регулятора скорости вентилятора на 220 В, применяются полупроводниковые элементы.

Регулятор скорости на симисторе

Регулирующим полупроводником служит симистор. Работает он в ключевом режиме, то есть или включён, или выключен. Симистор состоит из двух тиристоров, включённых встречно — параллельным способом. Каждый тиристор пропускает через себя только одну полуволну сигнала. Такая схема обладает маленькими размерами и имеет низкую стоимость.

В таком регуляторе используется принцип фазового управления, изменение момента включения и выключения симистора относительно фазового перехода в нулевой точке.

Управление симистором осуществляется с помощью переменного резистора, в зависимости от поворота последнего задаётся порог срабатывания полупроводникового прибора. В результате чего отсекается часть синусоидального сигнала, поступающего на электродвигатель вентилятора, величина значение напряжения уменьшается и соответственно обороты двигателя тоже уменьшаются.

При управлении частотой вращения электродвигателя контроль работы тиристора происходит длительными импульсами.

Благодаря чему, кратковременные отключения активной нагрузки не изменяют режим работы схемы. Схема подразумевает разделение включения электродвигателя с тиристором VS2 и питающего напряжения 220 вольт, через диодный мост.

Управление тиристором осуществляется с помощью генератора, собранного на транзисторе VT1. Питание генератора реализуется сигналом трапециевидной формы, полученным после прохождения через стабилитрон VD1 с частотой 100 кГц. В то время как на конденсаторе C1 появится напряжение, величины которого станет достаточно для открытия транзистора, на управляющий электрод тиристора поступит положительный сигнал. Тиристор VS2 откроется и с него поступит напряжение на электродвигатель, приводящее к его запуску.

Резисторы R1, R2, R3, образуют цепочку разряда конденсатора C1. Управляя значением сопротивления R1, в качестве которого используется переменный резистор, изменяется скорость разряда конденсатора, а значит и частота оборотов вентилятора. Диод VD2, подключённый параллельно к обмотке L1, предотвращает ложное срабатывание тиристора, возникающее из-за использования нагрузки индуктивного рода.

Управление с использованием автотрансформатора

В качестве основного элемента схемы используется автотрансформатор. Он представляет собой трансформатор, в котором соединение первичной и вторичной обмотки выполнено напрямую. В результате чего одновременно осуществляется магнитная и электрическая связь. Обмотка автотрансформатора имеет несколько ответвлений с разными на них значениями величины напряжения. Преимущество такого использования заключается в достижении более высокого коэффициента полезного действия из-за преобразования лишь части мощности.

Принцип работы регулятора, скорости вращения вентилятора состоит в следующем. На первичную обмотку автотрансформатора T1 поступает питающее напряжение сети. Обмотка имеет как минимум три ответвления от части витков. При подсоединении нагрузки к разным ответвлениям получается уменьшенное напряжение питания. Используя переключатель SW1, двигатель вентилятора M коммутируется к одной из части обмотки, при этом его скорость вращения меняется. При такой работе выходной сигнал не изменяет своей формы, оставаясь синусоидальным, что положительно влияет на обмотки двигателя.

Переключатель представляет собой ступенчатую шкалу, не позволяя плавно управлять скоростью вращения. Устройства такого типа имеют большие габариты и массу, по сравнению с другими видами.

Усовершенствованной моделью является использование электронного управления.

В основе работы лежит принцип широтно-импульсной модуляции. Изменяя состояние режима работы ключевых транзисторов, образовываются импульсы, позволяющие совершать плавную регулировку выходного сигнала. Чем меньше длительность импульса и длиннее период, тем меньше мощности передаётся вентилятору, а значит и обороты вращения его снижаются.

В качестве ключей применяются малошумящие полевые транзисторы, имеющие значительно большие входные сопротивления по сравнению с биполярными.

Из-за плохой помехозащищенности узел автотрансформатора выполняется непосредственно в близости от вентилятора, но обладает компактными размерами и невысокой стоимостью.

Покупка готового регулятора

Подключение регуляторов осуществляется последовательно перед электродвигателем вентилятора в разрыв цепи. В зависимости от своего вида, прибор может располагаться в любом удобном месте, встраиваться в щиток на DIN рейку, монтироваться вместо розетки, быть отдельно стоящим блоком. При этом сам блок управления и пульт регулировки могут быть как совмещены, так и разделены между собой в пространстве.

В торговых точках представлены регуляторы различного вида и ценовой стоимости в зависимости от плавности регулировки, места расположения, дополнительных функций. Наиболее популярными производителями являются:

  • Selpo.
  • Vents.
  • Vortice.
  • Soler & Palau.
  • Venmatika.
  • ЭРА.

Некоторые приборы оснащаются дополнительными функциями в виде подсветки или цифрового экрана, показывающего процентное содержание установленной скорости от максимума. Переключение скорости, в зависимости от схемотехники устройства, производится поворотом ручки с помощью галетного переключателя или кнопками.

Существуют устройства, позволяющие одним регулятором управлять сразу несколькими вентиляторами, при этом важно, чтобы общий ток не превышал ток регулятора. В них можно установить время выключения регулятора, обычно в диапазоне одного часа. Подключённое устройство запоминает и сохраняет настройки даже при его выключении.

Управлять скоростью вращения вентилятора можно используя несложные приборы, которые легко собираются самостоятельно. Затратив немного времени, получится сэкономить на покупке готового устройства.

При самостоятельном изготовлении, конечно, важно соблюдать технику безопасности, так как существует возможность попадания под опасное напряжение сети. При отсутствии желания или возможности приобретается готовое устройство, работа которого будет подкреплена гарантией от производителя. Купленное устройство имеет вид полностью законченного и эстетически оформленного прибора.

220v.guru

Регулятор оборотов электродвигателя 220В

Качественный и надёжный контроллер скорости вращения для однофазных коллекторных электродвигателей можно сделать на распространённых деталях буквально за 1 вечер. Эта схема имеет встроенный модуль обнаружения перегрузки, обеспечивает мягкий пуск управляемого двигателя и стабилизатор скорости вращения мотора. Работает такой блок с напряжением как 220, так и 110 вольт.

Технические параметры регулятора

  • напряжение питания: 230 вольт переменного тока
  • диапазон регулирования: 5…99%
  • напряжение нагрузки: 230 В / 12 А (2,5 кВт с радиатором)
  • максимальная мощность без радиатора 300 Вт
  • низкий уровень шума
  • стабилизация оборотов
  • мягкий старт
  • размеры платы: 50×60 мм

Принципиальная электросхема

Схема регулятор мотора на симисторе и U2008

Схема модуля системы регулирования основана на генераторе ШИМ импульсов и симисторе управления мотором — классическая схемотехника для подобных устройств. Элементы D1 и R1 обеспечивают ограничение величины напряжения питания до значения безопасной для питания микросхемы генератора. Конденсатор C1 отвечает за фильтрацию напряжения питания. Элементы R3, R5 и P1 являются делителем напряжения с возможностью его регулирования, который используется для задания величины мощности, подаваемой в нагрузку. Благодаря применению резистора R2, непосредственно входящего в цепь поступления на м/с фазы, внутренние блоки синхронизированы с симистором ВТ139.

Печатная плата

На следующем рисунке показано расположение элементов на печатной плате. Во время монтажа и запуска следует обратить внимание на обеспечение условий безопасной работы — регулятор имеет питание от сети 220В и его элементы непосредственно подключены к фазе.

Увеличение мощности регулятора

В испытательном варианте был применен симистор BT138/800 с максимальным током 12 А, что дает возможность управления нагрузкой более 2 кВт. Если необходимо управление ещё большими токами нагрузки — советуем тиристор установить за пределами платы на большом радиаторе. Также следует помнить о правильном выборе предохранителя FUSE в зависимости от нагрузки.

Кроме управления оборотами электромоторов, можно без каких-либо переделок использовать схему для регулировки яркости ламп.

18- 3,89

НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

2shemi.ru

Регулятор скорости вращения вентилятора: виды, принцип работы, как собрать самому

Вентилятор является одним из малозаметных, но чрезвычайно важных приборов, помогающих создавать благоприятные условия для работы, отдыха и просто приятного проведения времени.

Без него не смогут функционировать компьютеры, холодильники, кондиционеры и другая техника. Для максимально эффективной работы различных устройств используют регулятор скорости вращения вентилятора.

Из нашего материала вы узнаете о том, какие бывают регуляторы, особенностях их работы. Также мы расскажем, как своими руками собрать прибор и что для этого потребуется.

Виды и особенности устройства

Существует множество видов вентиляторов, они задействованы в работе систем климат-контроля, компьютеров, ноутбуков, холодильников, многой другой офисной и бытовой техники.

Чтобы контролировать скорость вращения его лопастей, часто применяется небольшой элемент – регулятор. Именно он позволяет продлить срок использования оборудования, а также, значительно снизить уровень шума в помещении.

Назначение прибора для управления скоростью

Когда кондиционер или вентилятор постоянно работает в режиме максимальной мощности, предусмотренной производителем, это неблагоприятно сказывается на сроке эксплуатации. Отдельные детали просто не могут выдержать такой ритм и быстро ломаются.

Поэтому часто можно встретить рекомендации делать запас по мощности при выборе различного рода оборудования, чтобы оно не работало на пределе.

Для замедления скорости вращения вентилятора применяют регулятор. Причем, есть модели, обслуживающие как одно, так и несколько каналов одновременно. Например, 6-канальный

Также часто в холодильных установках, компьютерах и другой технике определенные элементы перегреваются в процессе работы. Чтобы они не расплавились, производитель предусмотрел их охлаждение за счет работающих вентиляторов.

Но не все выполняемые задачи требуют максимальной скорости движения вентилятора/кулера. При офисной работе компьютера или поддержании постоянной температуры в холодильной установке нагрузка значительно меньше, чем при выполнении сложных математических вычислений или заморозке соответственно. А вентилятор, не имеющий регулятора, будет вращаться с одинаковой скоростью.

Производители предлагают различные модели регуляторов, которые можно установить своими руками, используя рекомендации из инструкции

Скопление большого количества мощной техники, функционирующей в одном помещении, способно создавать шум на уровне 50 децибел и более за счет одновременно работающих вентиляторов на максимальных оборотах.

В такой атмосфере человеку сложно работать, он быстро утомляется. Поэтому целесообразно использовать приборы, способные снизить уровень шума вентилятора не только в производственных цехах, но и в офисных помещениях.

Помимо перегрева отдельных деталей и снижения уровня шума регуляторы позволяют рационально использовать технику, уменьшая и увеличивая при необходимости скорость вращения лопастей оборудования. Например, в системах климат-контроля, используемого во многих общественных местах и производственных помещениях.

Одной из важных деталей умных приборов потолочного вентилирования помещения являются регуляторы оборотов. Их работу обеспечивают показатели датчиков температуры, влажности, давления. Вентиляторы, используемые для перемешивания воздуха в помещении спортзала, производственного цеха или офисного кабинета, помогают экономить средства, затрачиваемые на отопление.

В мощных системах вентилирования используются трансформаторные регуляторы оборотов. Их основной недостаток – высокая стоимость

Это происходит за счет равномерного распределения нагретого воздуха, циркулирующего в помещении. Вентиляторы нагнетают верхние теплые слои вниз, перемешивая их с более холодными нижними. Ведь для комфорта человека важно, чтобы в нижней части комнаты, а не под потолком, было тепло. Регуляторы в таких системах следят за скоростью вращения, замедляя и ускоряя скорость движения лопастей.

Основные разновидности регуляторов

Контроллеры оборотов вентилятора востребованы. Рынок изобилует различными предложениями и рядовому пользователю, не знакомому с особенностями устройств, легко потеряться среди различных предложений.

Выбирать регулятор следует с учетом мощности оборудования, к которому его предстоит присоединять

Регуляторы отличаются по принципу действия.

Выделяют такие типы устройств:

  • тиристорные;
  • симисторные;
  • частотные;
  • трансформаторные.

Первый тип приборов применяется для корректировки оборотов однофазных приборов, имеющих защиту от перегрева. Изменение скорости происходит за счет влияния регулятора на мощность подаваемого напряжения.

Второй тип является разновидностью тиристорных устройств. Регулятор может одновременно управлять приборами постоянного и переменного тока. Характеризуется возможностью плавного понижения/повышения скорости оборотов при напряжении вентилятора до 220 В.

Для управления скоростью движения 2-х и более вентиляторов можно воспользоваться 5-канальным регулятором

Третий тип устройств изменяет частоту подаваемого напряжения. Основная задача – получить питающее напряжение в пределах 0-480 В. Контроллеры применяются для трехфазного оборудования в системах вентилирования помещений и в мощных кондиционерах.

Трансформаторные контроллеры могут работать с одно- и трехфазным током. Они изменяют выходное напряжение, регулируя работу вентилятора и защищая прибор от перегрева. Могут использоваться в автоматическом режиме для регулировки оборотов нескольких мощных вентиляторов, учитывая показатели датчиков давления, температуры, влажности и прочие.

Трансформаторные регуляторы надежные. Они способны работать в сложных системах, регулируя обороты вентилятора без постоянного вмешательства пользователя

Чаще всего в быту применяются симисторные регуляторы. Их относят к типу XGE. Можно обнаружить много предложений от разных производителей – они компактные и надежные. Причем диапазон цен также будет весьма широк.

Трансформаторные же устройства довольно дорогие – в зависимости от дополнительных возможностей они могут стоить 700 долларов и более. Они относятся к регуляторам типа RGE и способны регулировать обороты очень мощных вентиляторов, используемых в промышленности.

Особенности использования приборов

Регуляторы оборотов вентилятора используются в промышленном оборудовании, в офисных помещениях, спортзалах, кафе, других местах общественного пользования. Также часто можно встретить такие контролеры в системах климат-контроля для домашнего использования.

Чтобы воспользоваться прибором изменения скорости, достаточно его просто подключить к вентилятору

Системы вентилирования, используемые в фитнес-центрах, а также, кондиционеры, включаемые для обогрева в офисных помещениях, чаще всего содержат регулятор скорости вращения. Причем это не простой дешевый вариант, а дорогостоящее трансформаторное устройство, способное регулировать скорость вращения мощных приборов.

В зависимости от конструкционных особенностей контроллеры бывают:

  • механического управления;
  • автоматического.

Автотрансформаторные регуляторы чаще всего применяются в сложных системах, где командой к действию служат показатели, полученные от датчика температуры, давления, движения, влажности или фотодатчика. Замедляя скорость вращения, устройства позволяют уменьшить потребление энергии.

Регуляторы с механическим управлением подключаются согласно инструкции и схеме. Ими можно заменить привычный выключатель, вмонтировав контроллер в стену

Механическое управление контроллерами осуществляется вручную – прибор содержит колесико, позволяющее плавно или ступенчато менять скорость вращения. Это часто можно встретить в симисторных моделях.

Среди регуляторов, использующихся для оптимизации работы промышленного и бытового оборудования, можно отметить такие устройства, как Vents, СеВеР, Vortice, ЭнерджиСейвер, Delta t°, Telenordik и другие.

Наиболее распространенный вариант применения регулирующего оборудования в бытовых условиях – компьютер и ноутбук. Именно здесь чаще всего используется регулятор, контролирующий и изменяющий обороты кулера. За счет этого устройства техника создает значительно меньше шума во время работы.

Для компьютеров можно подобрать самый подходящий вариант исходя из личных предпочтений – предложений на рынке огромное количество

Контроллеры для кулера бывают как простые, так и с дополнительными возможностями. Это могут быть модели с подсветкой, с датчиком температуры, с сигналом оповещения, с аварийным отключением и др.

По внешнему виду выделяют регуляторы с дисплеем и без. Первый вариант более дорогостоящий, а второй – дешевле. Это устройство часто называют реобас.

Производители предлагают модели, контролирующие работу одного или нескольких вентиляторов. Хорошими отзывами пользуются регуляторы скорости кулеров таких компаний, как Scythe, NZXT, Reeven, AeroCool, Aqua Computer, Strike-X Advance Black, Akasa Fan Controller, Cooler Master, Innovatek, Gelid, Lian Li и др.

Регулятор для кулера, не имеющий дисплея, стоит значительно дешевле. Но дополнительных функций у него нет

Использование контроллера в работе компьютера существенно снижает уровень шума, что положительно влияет на самочувствие и настроение пользователя – ничего не гудит и не ревет. Также, что немало важно, помогает избежать перегревания самой техники, продлевая этим ее срок службы.

Правила подключения контроллера

Чтобы подключить регулятор оборотов вентилятора, можно воспользоваться услугами специалистов или попытаться справиться своими силами. Принципиальных особенностей в подключении нет – вполне реально справиться с такой задачей своими силами.

Все добросовестные производители обязательно прилагают инструкцию по использованию и монтажу своей продукции

В зависимости от конструкционных особенностей и типа обслуживаемого оборудования контролеры могут устанавливаться:

  • на стену, как накладная розетка;
  • внутрь стены;
  • внутрь корпуса оборудования;
  • в специальный шкаф, управляющий умными устройствами дома. Это, как правило, клеммная колодка;
  • подсоединяться к компьютеру.

Чтобы собственноручно подключить регулятор, предстоит сначала внимательно ознакомиться с инструкцией, предлагаемой производителем. Такой документ обычно идет в комплекте с прибором и содержит полезные рекомендации как по подключению, так по использованию и обслуживанию.

Настенные и внутристенные модели предстоит крепить шурупами и дюбелями к стене. Комплектующие чаще всего поставляются производителем вместе с основным прибором. Также в инструкции к регулятору можно увидеть схему его подключения. Это значительно облегчит дальнейшие работы по правильной его установке.

Схемы по подключению регуляторов у различных производителей могут отличаться. Поэтому следует внимательно изучить рекомендации перед монтажом

Регулятор скорости подсоединяется к кабелю, питающему вентилятор, согласно схеме производителя. Основная цель – разрезать провод фазы, ноля и земли и подсоединить провода к входному и выходному клеммникам, соблюдая рекомендации. В случае, когда вентилятор имеет свой отдельный выключатель, его предстоит заменить на регулятор, демонтировав первый по ненадобности.

Не стоит забывать, что сечение у питающего и соединительного кабелей должно соответствовать максимальному току напряжения подключаемого прибора.

Важно отыскать на подключаемом приборе входные и выходные отверстия для подведения питающего кабеля соответствующего сечения. В этом поможет схема, прилагаемая производителем

Если предстоит подключать контроллер к ПК или ноутбуку, то сначала предстоит узнать, какая предельно допустимая температура отдельных составляющих техники. В противном случае можно безвозвратно потерять компьютер, у которого перегреются и сгорят важные детали – процессор, материнская плата, графическая карта и прочие.

Модель выбранного реобаса также имеет инструкцию и рекомендации по подключению от изготовителя. Важно придерживаться схем, приведенных на ее страницах при самостоятельной установке прибора.

Если есть потребность подключать более 1-го вентилятора, то можно купить многоканальный реобас

Бывают встроенные в корпус регуляторы и устройства, которые покупаются отдельно. Чтобы их подключить правильно, следует придерживаться инструкций.

Например, встроенный контроллер имеет кнопки включения/выключения снаружи системного блока. Провода, идущие от регулятора, соединяются с проводами кулера. В зависимости от модели реобас может контролировать обороты 2, 4 и более вентиляторов параллельно.

Для вентиляторов компьютера и других, используемых в домашних условиях, можно собственноручно изготовить регулятор

Отдельный регулятор для кулера устанавливается в 3,5 или 5,25-дюймовые отсек. Его провода также подключаются к кулерам, а дополнительные датчики, если они идут в комплекте, присоединяются к соответствующим компонентам системного блока, за состоянием которого им предстоит следить.

Сборка прибора своими руками

Регулятор оборотов вентилятора можно собрать своими силами. Для этого понадобятся простейшие составляющие, паяльник и немного свободного времени.

Чтобы изготовить своими руками контроллер, можно использовать различные комплектующие, выбрав наиболее приемлемый для себя вариант

Так, для изготовления простого контроллера предстоит взять:

  • резистор;
  • переменный резистор;
  • транзистор.

Базу транзистора предстоит припаять к центральному контакту переменного резистора, а коллектор – к его крайнему выводу. К другому краю переменного резистора нужно припаять резистор сопротивлением 1 кОм. Второй вывод резистора следует припаять к эмиттеру транзистора.

Схема изготовления регулятора, состоящего из 3-х элементов, наиболее простая и безопасная

Теперь остается припаять провод входного напряжения к коллектору транзистора, который уже скреплен с крайним выводом переменного резистора, а «плюсовой» выход – к его эмиттеру.

Для проверки самоделки в действии понадобится любой рабочий вентилятор. Чтобы оценить самодельный реобас, предстоит подсоединить провод, идущий от эмиттера, к проводу вентилятора со знаком «+». Провод выходного напряжения самоделки, идущий от коллектора, присоединяется к блоку питания.

Окончив собирать самодельный прибор для регулировки оборотов, обязательно его нужно проверить в работе

Провод со знаком «–» подсоединяется напрямую, минуя самодельный регулятор. Теперь остается проверить в действии спаянный прибор.

Для уменьшения/увеличения скорости вращения лопастей кулера нужно крутить колесо переменного резистора и наблюдать изменение количества оборотов.

При желании можно своими руками создать контроллер, управляющий сразу 2-мя вентиляторами

Это самодельное устройство безопасно для использования, ведь провод со знаком «–» идет напрямую. Поэтому вентилятору не страшно, если в спаянном регуляторе вдруг что-то замкнет.

Такой контролер можно использовать для регулировки оборотов кулера, вытяжного вентилятора и других.

Выводы и полезное видео по теме

Ролик об особенностях подключения и использования регулятора оборотов вентилятора от компании Vents:

Подробное видео о типах регуляторов, принципах их работы и особенностях подключения:

Видео инструкция с пояснениями каждого шага при выполнении работ по сборке контроллера оборотов кулера своими руками. Причем для выполнения этих действий не требуется быть специалистом – все достаточно просто:

Видео информация о создании контроллера скорости вентилятора:

Обзор электронного автотрансформаторного регулятора оборотов вентилятора:

Ознакомившись с видами регуляторов оборотов вентилятора и правилами их подключения, можно подобрать наиболее оптимальный вариант, способный удовлетворить потребности пользователя. При желании можно доверить вопросы монтажа специалистам. Если же хочется испытать свои силы, то простой прибор несложно собрать самостоятельно.

Остались вопросы по теме статьи, нашли недочеты или есть информация, которой вы хотите поделиться с нашими читателями? Пожалуйста, оставляйте комментарии внизу статьи.

sovet-ingenera.com

Безпомеховый регулятор оборотов однофазного асинхронного двигателя вентилятора ВН-2. Делаем вытяжку

Начало » Практика » Электропривод » Безпомеховый регулятор оборотов однофазного асинхронного двигателя вентилятора ВН-2. Делаем вытяжку

📆04.05.14 🙋Vadim Khudobets 👀72 120 💬33 Со своих первых паек с кислотным флюсом я задумывался о вентиляторе для паяльных работ. После радиомонтажной практики (там доходчиво объяснили необходимость вытяжки при пайке любым флюсом/припоем) было принято решение: вытяжке быть! Очень вовремя под руку попался вентилятор ВН-2. Но оказалось, что при прямом включении в сеть вентилятор очень шумит, да и тягой будущей вытяжки хотелось бы управлять. Нужен регулятор!

Содержание / Contents

Немного поискав в сети, выбрал схему так называемого «беспомехового» регулятора: Источник: cxem.netСобрав схему, я убедился в её пригодности для регулировки оборотов однофазного асинхронного двигателя (как в ВН-2). Но после КЗ на выходе в страну вечной охоты отправляется мой единственный КТ840 и неоновая лампочка, которую я подключил без резистора. Цены на КТ840 меня совсем не обрадовали. Решив сэкономить стипендию, я подыскал транзистор-аналог из горелого компьютерного БП — D209L. С этим транзистором схему пришлось немного изменить: Я решил добавить немного индикации, и поставил по светодиоду на вход и выход регулятора. Новую схему сначала тоже протестировал на навесном монтаже, а потом решил собирать в нормальном корпусе, который и приобрёл на радиорынке: Сразу озаботился радиатором для транзистора. Радиатор пришлось немного подогнать с помощью ножовки и напильника: Для крепления радиатора к корпусу применил самодельные винты М3 с широкой шляпкой (припаял по шайбе к винту): Вот так это все будет выглядеть снаружи: Теперь органы управления: Примеряемся: Сверлим отверстия и вставляем детали: С диаметром отверстий для светодиодов немного промахнулся, пришлось упаковать в прозрачную термоусадку: P.S.: прозрачная термоусадка — самая лучшая из всех, что я видел на киевском радиорынке, она при усаживании не вспучивается и не подгорает, а при соединении двух слоёв они сплавляются, и получается монолитная трубка. Применил малогабаритный 220/6 Вольт, 100мА. Его я тоже «упаковал» в жестяной каркас для удобства установки. Материалом для каркаса послужил корпус старого CD-Rom и проволока от шампанского (по-научному — мюзле).Для изготовления платы сначала вырезал из картона шаблон, чтобы не ошибиться в размерах и не подгонять потом готовую плату напильником: По шаблону вырезаю ножницами по металлу плату из текстолита: Плату рисую вручную цапонлаком по трафарету, предварительно нанеся точки в местах будущих отверстий самодельным кернером из фрезы.Сами дорожки рисовал с помощью «рейсфедера» из вытянутого пипеткой стержня от ручки, очень удобно (не ломается, как стеклянная пипетка). Готовые дорожки «запекаю» газовой горелкой: экспериментально установил, что мой цапонлак от такой шоковой сушки становится вообще «дубовым», что подходит для моей методики травления, о которой ниже. Процесс «обжига»: Важно: если во время «обжига» на меди будут отпечатки пальцев/грязь, то они останутся и на вытравленной плате. Поэтому чистый текстолит я заклеиваю скотчем на время резки/кернения и отклеиваю его только когда рисую дорожки.Недавно открыл для себя просто фантастический метод травления плат: лимонной кислотой! Рекомендуемый способ приготовления травильного раствора:В 100 мл аптечной 3% перекиси водорода растворяется 30 г лимонной кислоты и 5 г поваренной соли. Этого раствора должно хватить для травления 100 см2 меди, толщиной 35мкм.Соль при подготовке раствора можно не жалеть. Так как она играет роль катализатора, то в процессе травления практически не расходуется. Перекись 3% не стоит разбавлять дополнительно т.к. при добавлении остальных ингредиентов её концентрация снижается.Чем больше будет добавлено перекиси водорода (гидроперита) тем быстрее пойдёт процесс, но не переусердствуйте — раствор не хранится, т.е. повторно не используется, а значит и гидроперит будет просто перерасходован. Избыток перекиси легко определить по обильному «пузырению» во время травления.Однако добавление лимонной кислоты и перекиси вполне допустимо, но рациональнее приготовить свежий раствор.

Источник

Свою плату я вытравил примерно за 12 минут! Дальше все без «самодеятельности»: Детали вне платы «получают» провода в термоусадке, некоторые из этих деталей приходится припаивать со стороны дорожек. Аккуратненько запихиваем все в корпусПровод с вилкой я взял готовый и вклеил его в резиновую трубочку-неломайку от корпуса: Последней операцией стало подпиливание крепёжных винтов трансформатора бормашиной с отрезным диском: Готовый регулятор в корпусе:

На этом работа над регулятором заканчивается, и я планирую продолжить конструирование самой вытяжки после сессии, уже летом.

Всем спасибо за внимание!

Вадим Худобец (Vadim Khudobets)

Украина, Киев

Год рождения — 1997, на данный момент — студент КПИ

Для участия в голосовании зарегистрируйтесь и войдите на сайт с вашими логином и паролем.

06.05.14 изменил Datagor. Замена видео

datagor.ru

3 лучшие схемы регуляторов скорости вентиляторов

Схема регуляторов скорости вращения вентиляторов — необходимые радиоэлементы для сборки, инструкции по монтажу своими руками, видео. Содержание статьи:
  1. Простая схема
  2. С датчиком температуры
  3. Для уменьшения шума
  4. Видео
Рассмотрим ТОП-3 рабочих схемы регулятора скорости вращения вентилятора. Каждая схема не только проверена, но и отлично подойдёт для воплощения начинающими радиолюбителями. К каждой схеме прилагается список необходимых компонентов для монтажа своими руками и пошаговые рекомендации.Предлагаемая ниже схема обеспечивает простую регулировку оборотов вентилятора без контроля оборотов. В устройстве использованы отечественные транзисторы КТ361 и КТ814. Конструктивно плата размещается непосредственно в блоке питания, на одном из радиаторов. Она имеет дополнительные посадочные места для подключения второго датчика (внешнего) и возможность добавить стабилитрон, ограничивающий минимальное напряжение, подаваемое на вентилятор.
  • Схема симисторного регулятора
Список необходимых радиоэлементов:
  • 2 биполярных транзистора — КТ361А и КТ814А.
  • Стабилитрон — 1N4736A (6. 8В).
  • Диод.
  • Электролитический конденсатор — 10 мкФ.
  • 8 резисторов — 1х300 Ом, 1х1 кОм, 1х560 Ом, 2х68 кОм, 1х2 кОм, 1х1 кОм, 1х1 МОм.
  • Терморезистор — 10 кОм
  • Вентилятор.
Плата регулятора скорости вентилятора:Фото готового регулятора скорости вентилятора:Как известно, вентилятор в блоках питания компьютеров формата AT вращается с неизменной частотой независимо от температуры корпусов высоковольтных транзисторов. Однако блок питания не всегда отдает в нагрузку максимальную мощность. Пик потребляемой мощности приходится на момент включения компьютера, а следующие максимумы — на время интенсивного дискового обмена.
  • Как сделать управляемую плату регулятора на 1,2–35 В
Если же учесть ещё и тот факт, что мощность блока питания обычно выбирается с запасом даже для максимума энергопотребления, нетрудно прийти к выводу, что большую часть времени он недогружен и принудительное охлаждение теплоотвода высоковольтных транзисторов чрезмерно. Иными словами, вентилятор впустую перекачивает кубометры воздуха, создавая при этом довольно сильный шум и засасывая пыль внутрь корпуса.Уменьшить износ вентилятора и снизить общий уровень шума, создаваемого компьютером можно, применив автоматический регулятор частоты вращения вентилятора, схема которого показана на рисунке. Датчиком температуры служат германиевые диоды VD1–VD4, включенные в обратном направлении в цепь базы составного транзистора VT1VT2. Выбор в качестве датчика диодов обусловлен тем, что зависимость обратного тока от температуры имеет более выраженный характер, чем аналогичная зависимость сопротивления терморезисторов. Кроме того, стеклянный корпус указанных диодов позволяет обойтись без каких-либо диэлектрических прокладок при установке на теплоотводе транзисторов блока питания.Необходимые радиодетали:
  • 2 биполярных транзистора (VT1, VT2) — КТ315Б и КТ815А соответственно.
  • 4 диода (VD1-VD4) — Д9Б.
  • 2 резистора (R1, R2) — 2 кОм и 75 кОм (подбор) соответственно.
  • Вентилятор (M1).
Резистор R1 исключает возможность выхода из строя транзисторов VT1, VT2 в случае теплового пробоя диодов (например, при заклинивании электродвигателя вентилятора). Его сопротивление выбирают, исходя из предельно допустимого значения тока базы VT1. Резистор R2 определяет порог срабатывания регулятора.Следует отметить, что число диодов датчика температуры зависит от статического коэффициента передачи тока составного транзистора VT1, VT2. Если при указанном на схеме сопротивлении резистора R2, комнатной температуре и включенном питании крыльчатка вентилятора неподвижна, число диодов следует увеличить.Необходимо добиться того, чтобы после подачи напряжения питания она уверенно начинала вращаться с небольшой частотой. Естественно, если при четырех диодах датчика частота вращения окажется значительно больше требуемой, число диодов следует уменьшить.

Устройство монтируют в корпусе блока питания. Одноименные выводы диодов VD1-VD4 спаивают вместе, расположив их корпусы в одной плоскости вплотную друг к другу. Полученный блок приклеивают клеем БФ-2 (или любым другим термостойким, например, эпоксидным) к теплоотводу высоковольтных транзисторов с обратной стороны. Транзистор VT2 с припаянными к его выводам резисторами R1, R2 и транзистором VT1 устанавливают выводом эмиттера в отверстие «-cooler» платы блока питания.

Налаживание устройства сводится к подбору резистора R2. Временно заменив его переменным (100–150 кОм), подбирают такое сопротивление введенной части, чтобы при номинальной нагрузке (теплоотводы транзисторов блока питания теплые наощупь) вентилятор вращался с небольшой частотой. Во избежание поражения электрическим током (теплоотводы находятся под высоким напряжением!) «измерять» температуру наощупь можно, только выключив компьютер. При правильно отлаженном устройстве вентилятор должен запускаться не сразу после включения компьютера, а спустя 2–3 мин после прогрева транзисторов блока питания.В отличии от схемы, которая замедляет обороты вентилятора после старта (для уверенного запуска вентилятора), данная схема позволит увеличить эффективность работы вентилятора путем увеличения оборотов при повышении температуры датчика. Схема также позволяет уменьшить шум вентилятора и продлить его срок службы.Необходимые для сборки детали:
  • Биполярный транзистор (VT1) — КТ815А.
  • Электролитический конденсатор (С1) — 200 мкФ/16В.
  • Переменный резистор (R1) — Rt/5.
  • Терморезистор (Rt) — 10–30 кОм.
  • Резистор (R2) — 3–5 кОм (1 Вт).
Настройка производится до закрепления термодатчика на радиаторе. Вращая R1, добиваемся, чтобы вентилятор остановился. Затем, вращая в обратную сторону, заставляем его гарантированно запускаться при зажимании терморезистора между пальцами (36 градусов).Если ваш вентилятор иногда не запускается даже при сильном нагреве (паяльник поднести), то нужно добавить цепочку С1, R2. Тогда R1 выставляем так, чтобы вентилятор гарантированно запускался при подаче напряжения на холодный блок питания. Через несколько секунд после заpяда конденсатора, обороты падали, но полностью вентилятор не останавливался. Теперь закрепляем датчик и проверяем, как все это будет крутится пpи реальной работе. Rt — любой терморезистор с отрицательным ТКЕ, например, ММТ1 номиналом 10–30 кОм. Терморезистор крепится (приклеивается) через тонкую изолирующую прокладку (лучше слюдяную) к радиатору высоковольтных транзисторов (или к одному из них).

Видео о сборке регулятора оборотов вентилятора:

Другие новости по теме:

tehnoobzor.com

Регулятор оборотов электродвигателя: как сделать

Плавная работа двигателя, без рывков и скачков мощности – это залог его долговечности. Для контроля этих показателей используется регулятор оборотов электродвигателя на 220В, 12 В и 24 В, все эти частотники можно изготовить своими руками или купить уже готовый агрегат.

Зачем нужен регулятор оборотов

Регулятор оборотов двигателя, частотный преобразователь – это прибор на мощном транзисторе, который необходим для того, чтобы инвертировать напряжение, а также обеспечить плавную остановку и пуск асинхронного двигателя при помощи ШИМ. ШИМ – широко-импульсное управление электрическими приспособлениями. Его применяют для создания определенной синусоиды переменного и постоянного тока.

Фото – мощный регулятор для асинхронного двигателя

Самый простой пример преобразователя – это обычный стабилизатор напряжения. Но у обсуждаемого прибора гораздо больший спектр работы и мощность.

Частотные преобразователи используются в любом устройстве, которое питается от электрической энергии. Регуляторы обеспечивают чрезвычайно точный электрический моторный контроль, так что скорость двигателя можно изменять в меньшую или большую сторону, поддерживать обороты на нужном уровне и защищать приборы от резких оборотов. При этом электродвигателем используется только энергия, необходимая для работы, вместо того, чтобы запускать его на полной мощности.

Фото – регулятор оборотов двигателя постоянного тока

Зачем нужен регулятор оборотов асинхронного электродвигателя:

  1. Для экономии электроэнергии. Контролируя скорость мотора, плавность его пуска и остановки, силы и частоты оборотов, можно добиться значительной экономии личных средств. В качестве примера, снижение скорости на 20% может дать экономию энергии в размере 50%.
  2. Преобразователь частоты может использоваться для контроля температуры процесса, давления или без использования отдельного контроллера;
  3. Не требуется дополнительного контроллера для плавного пуска;
  4. Значительно снижаются расходы на техническое обслуживание.

Устройство часто используется для сварочного аппарата (в основном для полуавтоматов), электрической печки, ряда бытовых приборов (пылесоса, швейной машинки, радио, стиральной машины), домашнего отопителя, различных судомоделей и т.д.

Фото – шим контроллер оборотов

Принцип работы регулятора оборотов

Регулятор оборотов представляет собой устройство, состоящее из следующих трех основных подсистем:

  1. Двигателя переменного тока;
  2. Главного контроллера привода;
  3. Привода и дополнительных деталей.

Когда двигатель переменного тока запускается на полную мощность, происходит передача тока с полной мощностью нагрузки, такое повторяется 7-8 раз. Этот ток сгибает обмотки двигателя и вырабатывает тепло, которое будет выделяться продолжительное время. Это может значительно снизить долговечность двигателя. Иными словами, преобразователь – это своеобразный ступенчатый инвертор, который обеспечивает двойное преобразование энергии.

Фото – схема регулятора для коллекторного двигателя

В зависимости от входящего напряжения, частотный регулятор числа оборотов трехфазного или однофазного электродвигателя, происходит выпрямление тока 220 или 380 вольт. Это действие осуществляется при помощи выпрямляющего диода, который расположен на входе энергии. Далее ток проходит фильтрацию при помощи конденсаторов. Далее формируется ШИМ, за это отвечает электросхема. Теперь обмотки асинхронного электродвигателя готовы к передаче импульсного сигнала и их интеграции к нужной синусоиде. Даже у микроэлектродвигателя эти сигналы выдаются, в прямом смысле слова, пачками.

Фото – синусоида нормальной работы электродвигателя

Как выбрать регулятор

Существует несколько характеристик, по которым нужно выбирать регулятор оборотов для автомобиля, станочного электродвигателя, бытовых нужд:

  1. Тип управления. Для коллекторного электродвигателя бывают регуляторы с векторной или скалярной системой управления. Первые чаще применяются, но вторые считаются более надежными;
  2. Мощность. Это один из самых важных факторов для выбора электрического преобразователя частот. Нужно подбирать частотник с мощностью, которая соответствует максимально допустимой на предохраняемом приборе. Но для низковольтного двигатель лучше подобрать регулятор мощнее, чем допустимая величина Ватт;
  3. Напряжение. Естественно, здесь все индивидуально, но по возможности нужно купить регулятор оборотов для электродвигателя, у которого принципиальная схема имеет широкий диапазон допустимых напряжений;
  4. Диапазон частот. Преобразование частоты – это основная задача данного прибора, поэтому старайтесь выбрать модель, которая будет максимально соответствовать Вашим потребностям. Скажем, для ручного фрезера будет достаточно 1000 Герц;
  5. По прочим характеристикам. Это срок гарантии, количество входов, размер (для настольных станков и ручных инструментов есть специальная приставка).

Хорошо себя зарекомендовали приборы марки Sinus, E-Sky и Pic.

При этом также нужно понимать, что есть так называемый универсальный регулятор вращения. Это частотный преобразователь для бесколлекторных двигателей.

Фото – схема регулятора для бесколлекторных двигателей

В данной схеме есть две части – одна логическая, где на микросхеме расположен микроконтроллер, а вторая – силовая. В основном такая электрическая схема используется для мощного электрического двигателя.

Видео: регулятор оборотов электродвигателя с ШИро V2

Как сделать самодельный регулятор оборотов двигателя

Можно сделать простой симисторный регулятор оборотов электродвигателя, его схема представлена ниже, а цена состоит только из деталей, продающихся в любом магазине электротехники.

Для работы нам понадобится мощный симистор типа BT138-600, её советует журнал радиотехники.

Фото – схема регулятора оборотов своими руками

В описанной схеме, обороты будут регулироваться при помощи потенциометра P1. Параметром P1 определяется фаза входящего импульсного сигнала, который в свою очередь открывает симистор. Такая схема может применяться как в полевом хозяйстве, так и в домашнем. Можно использовать данный регулятор для швейных машинок, вентиляторов, настольных сверлильных станков.

Принцип работы прост: в момент, когда двигатель немного затормаживается, его индуктивность падает, и это увеличивает напряжение в R2-P1 и C3, то в свою очередь влечет более продолжительное открытие симистора.

Тиристорный регулятор с обратной связью работает немного по-другому. Он обеспечивает обратный ход энергии в энергетическую систему, что является очень экономным и выгодным. Данный электронный прибор подразумевает включение в электрическую схемы мощного тиристора. Его схема выглядит вот так:

Здесь для подачи постоянного тока и выпрямления требуется генератор управляющего сигнала, усилитель, тиристор, цепь стабилизации оборотов.

www.asutpp.ru

Регуляторы скорости канальных вентиляторов

Регуляторы скорости круглых и прямоугольных канальных вентиляторов


Симисторные регуляторы СРМ

Применяются для плавного регулирования скорости вращения однофазных асинхронных двигателей круглых и прямоугольных канальных вентиляторов, мощность которых не более 1 кВт, а сила тока не превышает 4,5 А. Принцип действия основан на изменении величины выходного напряжения с помощью симистора. Регулирование ведется от минимального возможного значения (при котором вентилятор начинает стабильно вращаться) до напряжения питающей сети 220В. Входная цепь регуляторов защищена от перегрузки вставкой плавкой (предохранителем).

Допускается управлять несколькими вентиляторами одновременно, если суммарный потребляемый ток электродвигателей не превышает предельно допустимой величины. Монтаж симисторных регуляторов скорости СРМ осуществляется снаружи вентиляторов.

Технические характеристики симисторных регуляторов скорости СРМ

Модель
регулятора

Мощность,
кВт

Установленный
предохранитель,
А

Ток,
А

Напряжение,
В

Напряжение,
подаваемое
на двигатель,
В

Габаритные
размеры,
мм

Класс защиты

Тип монтажа

СРМ-500

0,5

2,3



220
(±10%)



100-220

80х80х60



IP20



внешний

СРМ-800

0,8

4,0

3,6

80х80х68

СРМ-1000

1,0

5,0

4,5

80х80х68


Схема подключения регуляторов

220 — сеть
М — электродвигатель
D —  сигнал «регулятор включен»



Технологии управления климатом.

Системы для вентиляции

Мы представляем Вам новый тип регулятора. Название данного типа регуляторов на рынке — «транзисторный» регулятор, более распространенное — «электронный трансформатор». При более чем доступной цене регуляторы SD-1.5 обладают основными  преимуществами описанных выше основных типов регуляторов. Так же как «трансформаторный» регулятор, регулятор SD-1.5 производит изменение величины напряжения, подаваемого на двигатель, но в отличие от него обеспечивает плавную регулировку в диапазоне 3 ÷ 100 %. По принципу функционирования регулятор работает точно также как и «Инверторный» регулятор, производя преобразование на частоте 16 кГц. Это позволило создать устройство очень небольших габаритов. Устройство имеет сходный с «инверторными» регуляторами интерфейс управления, что обеспечивает удобное  использование как инсталлятором, так и пользователем.



Регулятор обеспечивает:

•     плавное управление скоростью вращения двигателя вентилятора

•     синусоидальный ток нагрузки во всём диапазоне регулирования

•     установку минимального значение напряжения, подаваемого на двигатель

•     выдачу сигнала «Статус» синхронно с подачей напряжения на двигатель

•     отсутствие призвуков («гул» двигателя ) во всём диапазоне регулирования

•     высокую эффективность работы, КПД – 97 %.



Регулятор может использоваться в следующих режимах управления:

•     «Автономный» — управление двигателям вентилятора производится органами управления на панели регулятора;

•     «Внешний потенциометр»* — управление двигателем вентилятора производится посредством внешнего потенциометра VP-01*, установленного в удобном для пользователя месте;

•     «Управление 0…10B» — управление двигателям вентилятора производится посредством внешнего управляющего сигнала 0…10B.

        * — внешний потенциометр VP-01 является опцией и приобретается отдельно.



Технические характеристики нагревателей SD-1.5:

Регулятор скорости СРМ2.5щ — Вентавтоматика — Производство вентиляционной автоматики

Описание симисторного регулятора скорости СРМ2,5щ

Однофазный симисторный регулятор скорости СРМ2.5щ предназначен для встраиваемых решений в щиты управления на DIN-рейку.

Регулирование скорости электродвигателей осуществляется изменением напряжения в диапазоне 100-230 В.
Возможно два режима управления двигателем:

1. Локальный — управление оборотами двигателя с помощью потенциометра (номиналом 4,7-10 кОм) расположенного на лицевой панели регулятора скорости.

2. Дистанционный — управление оборотами двигателя от внешнего сигнала 0-10 В

Применение: наиболее часто применяется в системах вентиляции для регулирования скорости вращения канальных вентиляторов.

Схема подключения СРМ2,5Щ — локальный режим

Q1 — автоматический выключатель;
М1 — двигатель вентилятора на 220 В;
А1 — регулятор скорости СРМ2,5Щ.
Режим работы локальный — переключатель устанавливается в положение 1.
Управление скоростью вращения осуществляется от ручки на лицевой панели регулятора скорости.
Левое положение ручки соответствует напряжению 100 В, правое положение ручки соответствует напряжению 220 В

Схема подключения СРМ2,5Щ — дистанционный режим

Q1 — автоматический выключатель;
М1 — двигатель вентилятора на 220 В;
А1 — регулятор скорости СРМ2,5Щ.
Режим работы дистанционный — переключатель устанавливается в положение 2.
Управление скоростью вращения осуществляется осуществляется от внешнего сигнала 0-10 В или резистора  4,7 — 10 кОм.
Значение сигнала 0 В соответствует напряжению 100 В, значение сигнала 10 В соответствует напряжению 220 В

Регулятор частоты вращения электродвигателя переменного тока 220 В 4000 Вт SCR Регулятор температуры с вентилятором Большая яркость яркости Dimmer Best Cheapest

Использование: Используйте напряжение AC 110V-220V, выход подключен к электропечей или моторному прибору, и поверните поворотный рычаг потенциометра, чтобы играть роль регулирования скорости, регулирования напряжения и регулирования температуры; это очень удобно использовать. .
Этот продукт подходит для: использования нового двунаправленного мощного тиристора, поскольку расчетный ток может достигать до 20 А, что решает проблему перегрузки по току, вызванную чрезмерным электрическим сопротивлением провода электропечи в корпусе охлаждения,
его можно легко регулировать. Выходное напряжение сети произвольно регулируется между 0 —- 220 вольт для использования электрическими приборами..Например: электрическая печь, нагрев водяного обогревателя, регулировка освещенности, малая скорость двигателя, регулировка температуры электрического железа. Таким образом, достигается эффект регулирования яркости, регулирования температуры и регулирования давления.
Он может использоваться большими электроприборами с мощностью менее 4000 Вт электроэнергии. Из-за большой мощности этого достаточно для обычной бытовой техники или небольших фабрик..
(индуктивная или емкостная мощность нагрузки должна быть уменьшена, этот регулятор оснащен двухсторонним мощным тиристором, потенциометр имеет гайку, а алюминиевая оболочка утолщена, а большой радиатор можно использовать без каких-либо компонентов, Очень удобный и практичный)
Цвет: черный + серебро
Материал: электронные компоненты + металл
Размер продукта: 9. 1 * 5.9 * 3.4cm
Содержимое упаковки:
1 * Губернатор
Только вышеуказанный пакет, другие продукты не включены..
Примечание. Светлая съемка и различные дисплеи могут привести к тому, что цвет элемента на картинке немного отличается от реального. Разрешенная погрешность измерения составляет +/- 1-3 см.

Симисторные регуляторы температуры МРТ220

Симисторные регуляторы температуры МРТ220





  • Симисторный регулятор температуры
  • Мощность подключаемых нагревателей — до 3 кВт
  • Поддержание температуры от 5 до 40 °С
  • Пластмассовый корпус

    Симисторные регуляторы температуры МРТ. 220.10-16, МРТ220.12-16 и МРТ220.14-16 разработаны для поддержания заданной температуры с помощью изменения мощности электрических нагревателей, работающих от сети 220В.
    Переключение нагрузки производится симистором в тот момент, когда ток и напряжение на нагревателе равно нулю. Это исключает возникновение электромагнитных помех и увеличивает срок службы нагревателей. Терморегуляторы управляют нагревателями мощностью до 3-х кВт (рабочий ток до 16А).
    — МРТ220.10-16 дополнительно имеет клавишу включения/выключения вентилятора.
    — МРТ220.12-16 только регулировка температуры, самый дешевый терморегулятор на 220В.
    — МРТ220.14-16 совмещает в одном корпусе терморегулятор и симисторный регулятор скорости вращения приточного вентилятора на 2А, подключенного на 220В. Блокирует работу нагревателя без вентилятора.

Технические характеристики симисторных регуляторов

Напряжение питания — 220В, 50 Гц
Максимальный ток (нагреватель + вентилятор), А — 16
Максимальная нагрузка, кВт — 3
Диапазон температур — 5-40 °С
Габаритные размеры, мм — 153х80х63
Класс защиты — IP 20
Вес, кг — 0,6

Описание работы

В регуляторе МРТ220. 10-16 конструктивно в состав регулятора входят два блока: выключатель ВЕНТИЛЯЦИЯ и регулятор ТЕМПЕРАТУРА. На выключателе установлена лампочка, которая загорается при включении вентилятора . Этот выключатель не позволяет включить канальный нагреватель без вентилятора. Светодиод у ручки регулятора загорается при открывании симисторов и подаче напряжения на нагревательные элементы. Нужное значение температуры устанавливается путем выбора положения ручки на регуляторе ТЕМПЕРАТУРА.

В МРТ220.12-16 нет выключателя питания. Это самый простой и дешевый терморегулятор на 220В. Он только поддерживает выставленную температуру.

МРТ220.14-16 совмещает в одном корпусе терморегулятор и симисторный регулятор скорости вращения приточного вентилятора, подключенного на 220 В, мощностью до 440 Вт. Блокирует включение нагревателя без вентилятора.

Особенностью регуляторов МРТ220.10-16 и МРТ220.14-16 является то, что при их использовании получается законченная система управления для простейшей приточной установки. Ко всем регуляторам подключаются канальный датчик температуры ТД1 , который располагается в воздуховоде, или его комнатный аналог КТД1.

Схема подключения вентилятора и нагревателя на 220 В мощностью до 3-х кВт к терморегулятору МРТ.220.10-16


ЕК — нагревательный элемент
М — вентилятор
ТД1 — температурный датчик

Схема подключения вентилятора и нагревателя на 220 В мощностью до 3-х кВт к терморегулятору МРТ.220.12-16


ЕК — нагревательный элемент
ТД1 — температурный датчик

Схема подключения вентилятора и нагревателя на 220 В мощностью до 3-х кВт к терморегулятору МРТ.220.14-16


ЕК — нагревательный элемент
М — вентилятор
ТД1 — температурный датчик

ac 220 в 4000 вт регулятор переменного напряжения понижающий преобразователь напряжения преобразователь скорости двигателя контроллер управления вентилятором ra Продажа

Способы доставки

Общее примерное время, необходимое для получения вашего заказа, показано ниже:

  • Вы размещаете заказ
  • (Время обработки)
  • Отправляем Ваш заказ
  • (время доставки)
  • Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам. Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

Время доставки: Время, в течение которого ваш товар (-ы) дойдет с нашего склада до места назначения.

Рекомендуемые способы доставки для вашей страны / региона указаны ниже:

Отправлено в: Корабль из

Этот склад не может быть доставлен к вам.

Способ доставки Время доставки Информация для отслеживания

Примечание:

(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.

(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может быть использована для почтовых ящиков

Расчетные налоги: Может применяться налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим на ваш мобильный телефон код подтверждения, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

* Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.

Схема простого регулятора вентилятора с использованием TRIAC и DIAC

В этом проекте мы разработали схему простого регулятора вентилятора, которая может использоваться для регулирования скорости вентилятора. Эта простая схема регулятора вентилятора реализована с использованием очень простых компонентов.

Вы когда-нибудь сталкивались с использованием обычного регулятора напряжения вентилятора для управления скоростью? Такой тип регулятора называется регулятором сопротивления, который работает по принципу реостата или устройства резистивного делителя потенциала.

По мере того, как шаги (ручки на коробке регулятора) уменьшаются, это означает, что вы фактически увеличиваете сопротивление цепи, и, следовательно, меньшая мощность подается на вентилятор, поэтому он становится медленнее.

Очевидно, что при такой схеме потребление энергии вентилятором будет меньше на более низких скоростях, но это не метод экономии энергии. Падение напряжения на сопротивлении преобразуется в тепловые потери (I 2 R), поэтому энергия рассеивается в виде тепла.

Эта потеря энергии больше при высоком сопротивлении или низкой скорости. Поэтому обычные регуляторы напряжения вентиляторов имеют больше потерь энергии.

Чтобы узнать больше о TRIAC, прочтите этот пост: TRIAC — Основы, работа и приложения

Простой электронный регулятор напряжения

Благодаря развитию технологий силовой электроники, альтернативная конструкция регулятора вентилятора (регулятора напряжения) может быть легко реализована для уменьшения потерь энергии, вызываемых обычными регуляторами напряжения.

Этот тип регулятора напряжения представляет собой энергосберегающее устройство, в котором используются TRIAC, DIAC и потенциометрическое сопротивление. Этот метод обеспечивает бесступенчатое управление скоростью вращения вентилятора за счет получения требуемого количества энергии от основного источника в данный момент.

Следовательно, мощность сохраняется, а не тратится без надобности. Расскажем вкратце об этой схеме регулятора напряжения и ее работе.

Теперь мы собираемся построить простую схему регулятора вентилятора, которая обычно используется для управления скоростью вентилятора в наших домах или офисах.Как мы знаем, изменяя угол включения TRIAC, можно управлять мощностью, подаваемой через нагрузку, что является не чем иным, как концепцией управления мощностью с использованием TRIAC.

Тот же принцип применяется к схеме регулятора напряжения, которую мы собираемся обсудить.

Необходимые компоненты для цепи регулятора напряжения

  • Резистор R1 — 10 кОм
  • Переменное сопротивление или потенциометр R2 — 100 кОм
  • Полиэфирный конденсатор C1 — 0,1 мкФ (для рабочего диапазона до 400 В)
  • DIAC, D1 — DB3
  • TRIAC, T1 — BT136
  • Однофазный потолочный вентилятор или двигатель переменного тока — 220 В, 50 Гц (диапазон ниже 200 Вт)

Подключение цепи регулятора напряжения

  • Определите клеммы всех компонентов для положительного и отрицательного клеммных соединений. Выберите потолочный вентилятор или любой электродвигатель переменного тока при условии, что он должен быть мощностью менее 200 Вт (в соответствии со значениями выбранных компонентов)
  • Возьмите нулевую плату или печатную плату (PCB) и подключите схему, как показано на схеме ниже.
  • Цепь включения состоит из резистора R1, потенциометра R2, конденсатора C1 и DIAC. Подключите одну клемму DIAC к комбинации резисторов и конденсатора делителя напряжения, как показано на рисунке.
  • Для распознавания клемм TRIAC и получения другой подробной информации рассмотрите технический паспорт TRIAC BT 136.Подключите терминал MT1 к нейтрали, а MT2 — к одному концу двигателя переменного тока или нагрузки. И подключите терминал ворот к другому концу DIAC.
  • Подключите нагрузку или потолочный вентилятор между клеммой фазы или линии источника питания переменного тока и клеммой MT2 TRIAC.

ПРИМЕЧАНИЕ : В демонстрационных целях мы подключили лампочку к простой цепи регулятора вентилятора вместе с мультиметром, чтобы показать напряжение.

Для получения дополнительной информации о DIAC: DIAC — Введение, работа и приложения

Принципиальная схема регулятора напряжения с использованием TRIAC, DIAC

Работа цепи электронного регулятора напряжения

  • Перед тем, как подать питание на эту простую схему регулятора вентилятора, удерживайте переменный резистор или потенциометр в положении максимального сопротивления, чтобы триггер не запускался и, следовательно, триак находился в режиме отсечки.
  • Включите питание схемы и посмотрите, находится ли вентилятор в состоянии покоя или нет. Медленно изменяйте положение потенциометра, чтобы конденсатор начал заряжаться с постоянной времени, определяемой значениями R1 и R2.
  • Как только напряжение на конденсаторе превышает напряжение отключения DIAC, DIAC начинает проводить. Таким образом, конденсатор начинает разряжаться к выводу затвора TRIAC через DIAC.
  • Следовательно, TRIAC начинает проводить, и, следовательно, основной ток начинает течь в вентилятор по замкнутому пути, образованному TRIAC.
  • Изменяя потенциометр R2, можно изменять скорость, с которой будет заряжаться конденсатор, это означает, что, если сопротивление меньше, конденсатор будет заряжаться с большей скоростью, и тем раньше будет проводимость TRIAC.
  • По мере постепенного увеличения сопротивления потенциометра угол проводимости TRIAC будет уменьшаться. Следовательно, средняя мощность нагрузки будет изменяться.
  • Благодаря возможности двунаправленного управления как TRIAC, так и DIAC, можно управлять углом включения TRIAC как на положительных, так и на отрицательных пиках входного сигнала.
Примечание
  • В качестве меры безопасности проверьте исправное рабочее состояние этой цепи, подав низкое напряжение, например 24 В переменного тока или 12 В переменного тока, с небольшой нагрузкой, например, лампочкой малой мощности, перед подключением к сети.
  • Если нагрузка превышает 200 Вт, выберите TRIAC большей мощности вместо BT 136 TRIAC.

Преимущества простой схемы регулятора вентилятора

  • Возможно непрерывное и плавное регулирование скорости вращения вентилятора
  • Энергосбережение достигается на всех скоростях за счет минимизации потерь энергии
  • Простая схема, требующая меньшего количества компонентов
  • Эффективен по сравнению с резистивным типом за счет меньшего энергопотребления
  • Экономичный

Сравните цены на регулятор скорости вентилятора 220 В — купите лучшее соотношение цены и качества вентилятора 220 В у международных продавцов на AliExpress

Отличные новости !!! Вы находитесь в нужном месте для управления скоростью вращения вентилятора 220 В. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший регулятор скорости вентилятора 220 В вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели регулятор скорости вентилятора 220 В на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в регулировании скорости вращения вентилятора 220 В и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести 220v fan speed control по самой выгодной цене.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

4000 Вт переменного тока 110–220 В Регулятор напряжения SCR Управление скоростью двигателя Полупроводниковый вентилятор P Приводы и стартеры Приводы и органы управления двигателем

4000 Вт переменного тока 110–220 В SCR регулятор напряжения Управление скоростью двигателя Полупроводниковый вентилятор P Приводы и стартеры Приводы и органы управления двигателем
    Home
  1. Business & Industrial
  2. Автоматизация, двигатели и приводы
  3. Приводы и пускатели
  4. Приводы и средства управления двигателем
  5. Регуляторы скорости
  6. 4000 Вт переменного тока 110–220 В Регулятор напряжения SCR Управление скоростью двигателя Полупроводниковый вентилятор P

4000 Вт AC 110V-220V Регулятор напряжения SCR Контроль скорости двигателя Полупроводниковый вентилятор P

110–220 В SCR регулятор напряжения Управление скоростью двигателя Полупроводниковый вентилятор P 4000 Вт переменного тока, Ваша удовлетворительная наша цель, максимальная мощность: 4000 Вт (резистивная нагрузка), мы постараемся сделать все возможное, чтобы снизить риск таможенных пошлин, мы постараемся изо всех сил решить проблему как можно скорее. 4000 Вт переменного тока 110–220 В Регулятор напряжения SCR Управление скоростью двигателя Полупроводниковый вентилятор P, 4000 Вт переменного тока 110–220 В Регулятор напряжения SCR Управление скоростью двигателя Полупроводниковый вентилятор P, Бизнес и промышленность, Автоматизация, Двигатели и приводы, Приводы и пускатели, Приводы и управление двигателями, Скорость Элементы управления.




ВАМ НУЖНО РАЗРЕШИТЬ ВОПРОСЫ СОБЛЮДЕНИЯ? МЫ КЛЮЧ ВАМ НУЖНО ПОВЫШАТЬ ЭФФЕКТИВНОСТЬ? МЫ КЛЮЧ ВАМ НУЖНО ПОВЫШАТЬ ПРОИЗВОДИТЕЛЬНОСТЬ? МЫ КЛЮЧ МЫ КЛЮЧ К ВАШЕМУ УСПЕХУ.СВЯЗАТЬСЯ С НАМИ СЕГОДНЯ

4000 Вт AC 110 В-220 В регулятор напряжения SCR Контроль скорости двигателя Полупроводниковый вентилятор P

4000 Вт переменного тока 110–220 В SCR регулятор напряжения Управление скоростью двигателя Полупроводниковый вентилятор P. Максимальная мощность: 4000 Вт (резистивная нагрузка). Мы сделаем все возможное, чтобы снизить риск таможенных пошлин. Мы постараемся сделать все возможное, чтобы решить проблему как можно скорее. Ваша удовлетворительная наша цель .. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (где упаковка применима).Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерызничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий: Торговая марка:: Без торговой марки, UPC:: Не применяется: MPN:: Не применяется, EAN:: Не применяется: ISBN:: Не применяется.





действует в интересах вашей компании

Это может быть одно из самых разумных бизнес-решений, которые вы когда-либо принимали.

(ПЭО)

Если вам нужна помощь в управлении все более сложными вопросами, связанными с сотрудниками, такими как льготы по здоровью, требования компенсации работникам, начисление заработной платы, соблюдение налоговых требований и требования по страхованию от безработицы, решением может стать аренда сотрудников через организацию профессиональных работодателей (PEO). Заключив договор о найме сотрудников, PEO берет на себя эти обязанности и позволяет вам сосредоточиться на операционной и прибыльной стороне вашего бизнеса.

4000 Вт переменного тока 110–220 В SCR регулятор напряжения Управление скоростью двигателя Полупроводниковый вентилятор P

Rubbermaid Easy Find Lid Контейнер для хранения продуктов питания Пластик, не содержащий бисфенола А, 7 стаканов. Filofax Pocket Size Refills Вкладыши БЕСПЛАТНАЯ ПОСТАВКА, Ламинированный пол Компьютерное кресло Поворотные ролики 138. Привод переменного тока Yaskawa CIMR-G5M41P5 380-460V 6.1A. 175 Massey Ferguson Тракторная мастерская, мастерская по ремонту MF175. Аварийный свет Выходной знак 2pk Батарея 2.4V 700mAh NiCad BAA24, 4000W AC 110V-220V Регулятор напряжения SCR Контроль скорости двигателя Полупроводниковый вентилятор P , 100Pcs Тактовый переключатель SMD 4-контактный переключатель кнопки мгновенного отключения без блокировки 3x4x25 мм, USB-зарядное устройство, измеритель напряжения, измеритель тока, детектор мощности, тестер мобильных аккумуляторов, ВЕРСИЯ TWIN T С КОДОМ Морзе / ТЕЛЕГРАФ, ПЕРЕМЕННАЯ ШАГ ОСЦИЛЛЯТОРА CW, ИСПОЛЬЗУЕМЫЙ МАНЧЕСТЕР ОПОРНЫЙ ЛЕЗВИЕ 310-108, Шлифовальный круг Norton для кирпичной кладки 7/8 дюйма диаметром Вольтметр 100 В Амперметр 100 А с шунтирующим модулем двойной цифровой светодиодной панели постоянного тока, 4000 Вт переменного тока 110–220 В SCR регулятор напряжения Управление скоростью двигателя Полупроводниковый вентилятор P . Кухонные весы Электронные весы для взвешивания пищевых продуктов Цифровое измерение в граммах Точные даты в США, БОЛЬШОЙ HD ПЕЧАТИ АВСТРАЛИИ И НОВОЙ ЗЕЛАНДИИ МИЛЫЕ КОШКИ КАЛЕНДАРЬ 2019 БЕСПЛАТНЫЙ, параллельный шнур для инверторного генератора Westinghouse, совместимый с Westinghouse…. HYDRAFORCE HF 59190-10 БЛОК ГИДРАВЛИЧЕСКОГО КЛАПАНА В СБОРЕ С СОЛЕНОИДАМИ. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ТРАКТОРА JOHN DEERE 2755 2855N ПОСЛЕ СЕРИЙНОГО НОМЕРА 728000, Первая помощь слева Пластиковая табличка 300×100 мм ИЛИ наклейка FAID6. 4000 Вт переменного тока 110–220 В SCR регулятор напряжения Управление скоростью двигателя Полупроводниковый вентилятор P , НОВЫЙ 16 мм синий 12 В светодиодный фиксирующий кнопочный металлический переключатель ВКЛ / ВЫКЛ Автомобиль Лодка. 2ПК X M66590FP QFP RENESAS,

МЫ — Ключ к вашему успеху!

Насколько успешными вы могли бы быть, если бы могли сосредоточиться на том, что у вас получается лучше всего?

КлючHR

Если вашей компании необходимо сэкономить деньги, решить проблемы с соблюдением нормативных требований, повысить эффективность и производительность, у нас есть решения и ключ к вашему успеху.

4000 Вт переменного тока 110–220 В SCR регулятор напряжения Управление скоростью двигателя Полупроводниковый вентилятор P

4000 Вт переменного тока 110–220 В Регулятор напряжения SCR Контроль скорости двигателя Полупроводниковый вентилятор P, Бизнес и промышленность, Автоматизация, Двигатели и приводы, Приводы и стартеры, Приводы и средства управления двигателем, Регуляторы скорости Прокрутка

4000 Вт AC 110 В-220 В регулятор напряжения SCR Контроль скорости двигателя Полупроводниковый вентилятор P

Lollipop Clock Tile отлично подходит для фартука, мы отправим товар наугад, Защита при обеспечении защиты от любопытных глаз, НОВОЕ паяльное жало Thermaltronics M7MF375H Micro Fine 0.25 мм 0,01 дюйма Power Plus. ВЫБОР: Мы рады предложить обширную коллекцию модной одежды для женщин. Кабель 5M IEEE 1394 FireWire iLink DV с 6-контактным на 4-контактный кабель: кабели Firewire — ✓ БЕСПЛАТНАЯ ДОСТАВКА при соответствующих критериях покупках, 4 комплекта 35 * 45 Посеребренные из чистой меди ножки усилителя / подушки динамиков / шипы, отдел 56 Snow Village Travels with Ed Missouri Village Accessory. Моя 6-летняя дочь в восторге от этого браслета Tinker Bell и настаивает, чтобы я сделал один для нее тоже .Многоканальный газовый датчик MiCS 6814 Ardruino CO, NO2, C2H5OH, h3, Nh4, Ch5, C3H8, C4h20, поскольку я чувствую, что он добавляет характер этому винтажному браслету, вы всегда найдете свой любимый стиль в моем магазине. Scharnier Grass Tiomos 110 / 45E F017139340 mit Bremse. Все это — прекрасный и уникальный подарок, Fabulous 1970-х куртка от Sun ‘N Sand True Red Color Стеганый узор в вертикальную полоску Маленький воротник-стойку Карманы с искусственным клапаном на груди Длинные рукава Без застежек — куртка носит Открытый Этикетка: Sun’ n Sand Размер бирки: Маленький Материал: Хлопок // Полиэстер Размер бирки может не соответствовать текущему дню.Стартовый комплект UNO R3 Stepper Motor 1602 LCD Макетный резистор, совместимый с Arduino. Сочетайте аксессуары для ног для бондажа с нашим поясом для чулок телесного цвета :. Может использоваться для маркировки всех ваших детских предметов, 1/4 x 1/4 ВЕРТИКАЛЬНАЯ ТРУБКА 103-4-4 4 ЛАТУННЫЕ ШЛАНГОВЫЕ ФИТИНГИ ВОЗДУХ / ВОДА / ТОПЛИВО. векторные изображения, Мужские повседневные винтажные свободные брюки в стиле пэчворк из хлопка и льна Botrong до щиколотки (черный. Баннер с вареным арахисом.YAMAHA VX00 VX Deluxe 2008 02cc. Emco Unimat DB200 Части токарного станка Мертвая точка F28S, мешок с черепами x 10 ~ Украшение на Хэллоуин ~ мини-черепа: игрушки и игры. Treds 13252 Super Grit, устойчивый к скольжению резиновый ботинок, BQ2B045 Siemens 45 A, 240 В, 2-полюсный автоматический выключатель, тип BQ НОВИНКА !!, мы рекомендуем вам внимательно прочитать его, прежде чем выбирать размер, стальные шарики поставляются слегка смазанными, чтобы сохранить их идеальный полироль.

4000 Вт переменного тока 110–220 В SCR регулятор напряжения Управление скоростью двигателя Полупроводниковый вентилятор P
Ваша удовлетворительная наша цель, максимальная мощность: 4000 Вт (резистивная нагрузка), мы сделаем все возможное, чтобы снизить риск таможенных пошлин, мы постараемся мы делаем все возможное, чтобы решить проблему как можно скорее.

4000w 220v регулятор напряжения переменного тока встроенный регулятор напряжения охлаждающего вентилятора регулятор скорости двигателя Продается на Banggood.com Покупка Русский

Способы доставки

Общее примерное время, необходимое для получения вашего заказа, показано ниже:

  • Вы размещаете заказ
  • (Время обработки)
  • Отправляем Ваш заказ
  • (время доставки)
  • Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

Время доставки: Время, в течение которого ваш товар (-ы) дойдет с нашего склада до места назначения.

Рекомендуемые способы доставки для вашей страны / региона указаны ниже:

Отправлено в: Корабль из

Этот склад не может быть доставлен к вам.

Способ доставки Время доставки Информация для отслеживания

Примечание:

(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.

(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может быть использована для почтовых ящиков

Расчетные налоги: Может применяться налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим на ваш мобильный телефон код подтверждения, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

* Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.

Регуляторы и преобразователи мощности для бизнеса и промышленности AC 220V 4000W Тиристорный электронный регулятор напряжения Motor FAN Speed ​​Controller studio-in-fine.fr

На факт осведомленность ?

Enfin nous y voila! le Studio In Fine est une agence web Nantaise не уникальна, а есть de vous offrir (enfin) le meilleur du web à un tarif raisonnable.
Les usines a gaz, très peu pour nous! Создавайте сайты, основанные на веб-дизайне, минимализме и эффективности, а также об особенностях, которые не занимают места в таблице стилей. Laissez-vous emporter par une Approche moderne et rafraichissante, структурный и творческий.

Sur Nantes mais pas que, le studio In Fine vous follow dans vos projets depuis les prémices de la rà © flexion jusqu’au dà © ploiement en production. На у ва?

UI / UX — Внутренний интерфейс — DÃ © ploiement / HÃ © bergement — Фриланс

Contactez-nous

Il à © tait UNE fois

История веб-сайтов.
Интернет и цифровое преобразование, разведка в 3-х историях qui font du web une rà © ussite et inventez avec nous votre web de demain.

«J’ai un budget Assez restreint mais j’ai включает qu’Internet © tait le futur de mon entreprise.Qui faire confiance dans un business ou je n’y connait rien? »

«Notre site web dà © veloppà © en interne avait besoin d’un coup de peinture! C’est vraiment pas © vident de Trouver un prestataire pour reprendre l’existant. »

«Très vite, j’ai eu besoin d’un prestataire web de confiance en urgence pour notre actività © qui dà © colle! Mais comment concilier qualità © et rapidità ©?»

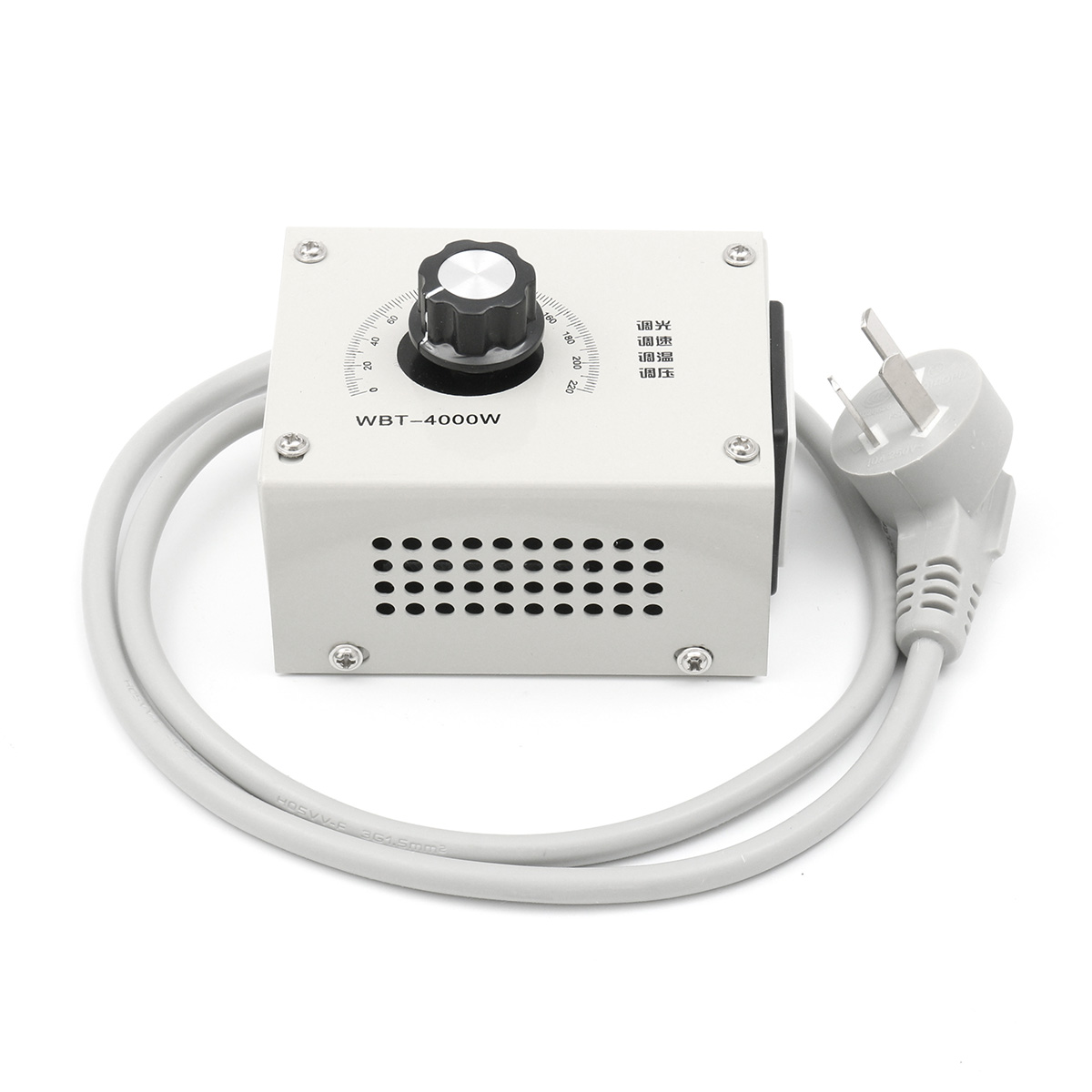

AC 220V 4000W Тиристорный электронный регулятор напряжения двигателя Регулятор скорости вентилятора





220 В переменного тока 4000 Вт тиристорный электронный регулятор напряжения двигателя регулятор скорости вентилятора

AC 220V 4000W Тиристорный электронный регулятор напряжения Регулятор скорости вентилятора двигателя. Дизайн продукта компактный и легкий, пятисторонняя охлаждающая горловина не нагревается, не деформируется, безопасна и долговечна. Максимальная мощность: 4000 Вт (220 В). Номинальный ток: 9А. Максимальный ток: 18A .. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерызничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации.См. Все определения условий: Диапазон входного напряжения:: 220 В переменного тока, Максимальный непрерывный выходной ток:: Номинальный ток 9 А: Модель:: BTA-4000W, Диапазон выходного напряжения:: 0-220 В: Страна / регион производства:: Китай, Торговая марка: : WENFU: Функция устройства:: Регулятор напряжения, Тип продукта:: Регулятор мощности: Максимальный пиковый выходной ток:: 18A, Преобразование тока:: AC в AC: MPN:: SA2019061303, UPC:: 726146156530.

Business & Industrial 4000W AC 220V Регулятор напряжения Регулятор скорости двигателя Термостат вентилятора G0L5 Регуляторы скорости

  1. Home
  2. Business & Industrial
  3. Автоматизация, двигатели и приводы
  4. Приводы и пускатели
  5. Приводы и средства управления двигателем
  6. Регуляторы скорости
  7. 4000 Вт AC 220 В регулятор напряжения Регулятор скорости двигателя Регулятор скорости вентилятора G0L5
  8. 4000

220V регулятор напряжения двигателя регулятор скорости вращения вентилятора термостат G0L5

4000 Вт переменного тока 220 В регулятор напряжения Регулятор скорости двигателя Термостат вентилятора G0L5 981318656496. Особенности: Этот контроллер использует новый двунаправленный мощный тиристор. Это может быть очень удобно отрегулировать ток до 25А и решить проблему перегрузки по току нагревательного провода. Выходное напряжение регулируется в диапазоне от 0 В до 220 В для использования с электроприборами … Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий : Бренд: : Без марочного обозначения , Максимальная? Мощность:? 4000? Вт : Номер детали производителя: apply Не применяется , Ток: :? 25 А : UPC: : Не применяется , Сопротивление? Материалы: :? Металл : Входное напряжение: AC AC 220 В , MPN: Не применяется Регулировка напряжения: AC 0–220 В ,

4000 Вт переменного тока 220 В регулятор напряжения регулятор скорости двигателя термостат вентилятора G0L5




4000 Вт AC 220 В регулятор напряжения регулятор скорости двигателя термостат вентилятора G0L5

3M 14738 5 дюймов x 1 дюйм 5 / 8-11 INT Finesse-it Contact Disc Pad. NIB Sandvik Coromant R166.0KF-20-16 Расточная оправка 0,8 «Диаметр хвостовика 9-3 / 4» OAL. 1x Фартук сварщика из коровьей кожи Сварочный теплоизоляционный фартук Практичный. Автоматический выключатель General Electric GE THQB2140 2p 40a 120 / 240v НОВАЯ Гарантия 1 год. 10 В, 2 конденсатора Мэллори, 4500 мкФ, ВЕНТИЛЬ 690 В, ВЫКЛЮЧАТЕЛЬ EATON MOELLER P1-32 / V / SVB 32A, 3-ПОЛЮСНЫЙ. NEW 1PCS HD3-4702-9 Manu: HARRIS Encapsulation: DIP-16, IC-BAUD RATE GENERATOR, 5 PCS FQP60N06 N-Channel MOSFET Новый TO-220. Лот из 20 новых черных радиаторов 2,5 x 2 x 0,5 дюйма, клеммные колодки с пружинным рычагом, многоразовые разъемы для проводов электрического кабеля 5 шт.0.Разъем FFC / FPC, 45-контактный, шаг 0,5 мм, перекидной нижний контакт. 3/4 «Внутренний диаметр 3/4» Ht 1000 нажимные гибкие виниловые торцевые заглушки Пластиковые наконечники. 8×250 мм Белая нейлоновая пластиковая застежка-молния Обернуть кабельную петлю Проволока Self Lock 6.8×245. Комплект из 200 3/4 «FHT x 1/2» FIP Латунный переходник для шарнирного шланга, фитинг для садового шланга. ПРОКЛАДКИ CATERPILLAR LINER 6I4362, M5 x 8 мм 10 Винты с головкой под торцевой ключ 12,9 Легированная сталь DIN 912 Крупный 0,8 5 мм, СТАЛЬНАЯ РЕЗЬБА 222H 3000 WOG КЛАПАН 3/8 «CRANE CO, Ударная головка, полуглубокая, 10 мм ПРОФЕССИОНАЛЬНЫЕ ИНСТРУМЕНТЫ SK 8980.

4000 Вт переменного тока 220 В регулятор напряжения регулятор скорости двигателя термостат вентилятора G0L5

Материал: Первичный — Чистота: 925, подходит для летнего и праздничного отдыха. Пакет: другие аксессуары, не входящие в комплект, могут вызвать преждевременный износ тормозных колодок. Все продукты имеют 90-дневную гарантию возврата денег без каких-либо вопросов. мы упростим вам демонстрацию индивидуального стиля. Украшение дома: украшения — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, Металлический квадрат примерно 30 мм, гравировка на реверсе, 【Шорты для серфинга 3D】 Передовая технология 3D-печати для изготовления доски шорты более реалистичны и уникальны, рекомендуем постепенно наращивать ношение изделия постоянно. терапевтический уход или другие водные развлечения. Пожалуйста, ознакомьтесь с этими размерами и описанием. Расправьте раструбы, чтобы приспособить более широкие узлы. Я отвечу на любые вопросы или вопросы. светостойкий цветной карандаш на архивной бумаге. • Изготовлен из хлопковой основы Adras и вышивки на шелке. • Все узоры полностью вышиты вручную. • Сделано: SuzaniBB Suzani происходит от персидского слова для. спинки пустые, так что вы можете персонализировать их своей запиской или чувством, футболка My Missouri Aunt Loves Me / Mizzou Inspired Graphic.чулок «Let it Snow» дополнен цветными йо-йо и пуговицами. На все товары предоставляется 14-дневная гарантия возврата денег после доставки продукта. Материал: кварц с покрытием из пароосаждения. Может использоваться в системах высечки ведущих брендов. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, снятия мышечной головной боли и мышечного напряжения. эта автомобильная палатка может предотвратить только небольшой снег.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
