Решетки для вентиляции с обратным клапаном: Вентиляционная решетка с обратным клапаном: для вытяжки, кухни, туалета

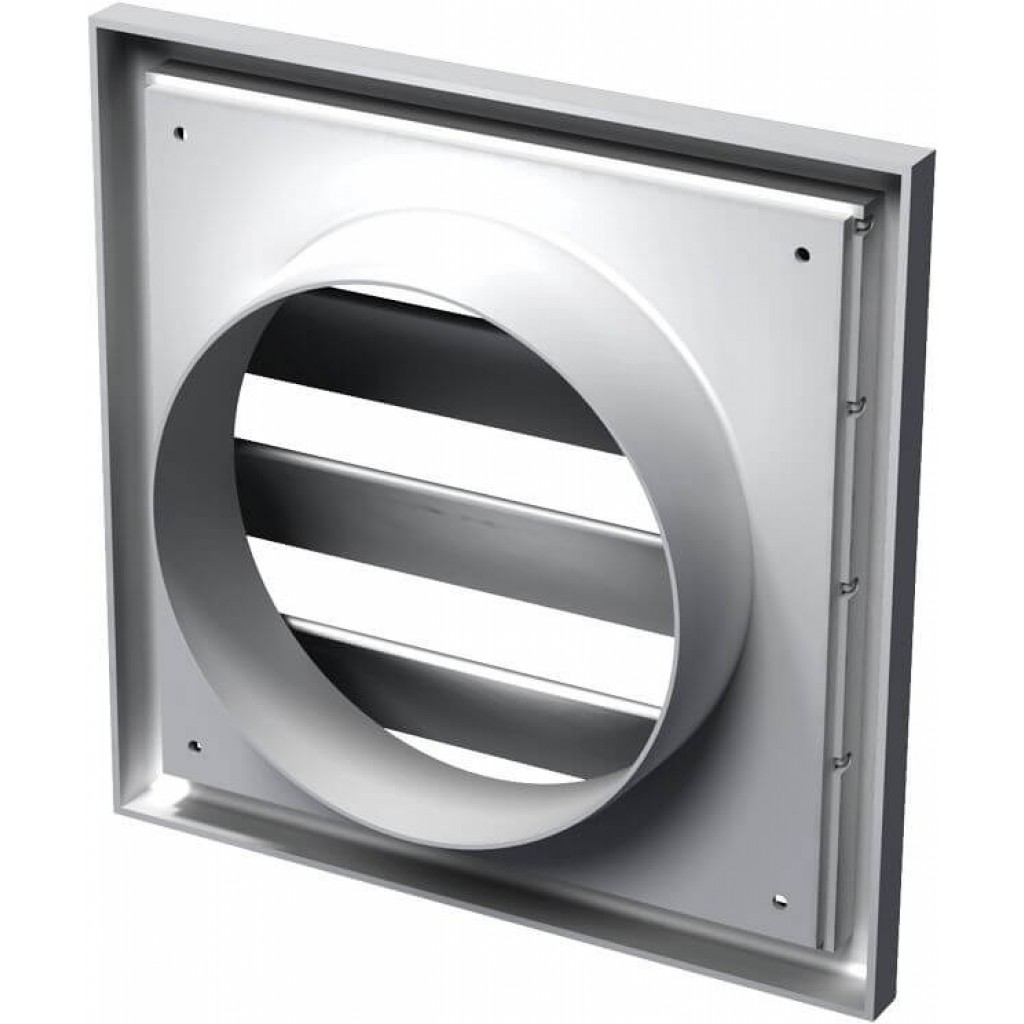

Вентиляционная решетка с обратным клапаном

Вентиляционные решетки пользуются большой популярностью, они есть практически в каждом здании. Через них отработанный воздух из помещений выводится наружу. Иногда случается, что источником плохого аромата становятся именно решетки. Все дело в том, что в вентиляции может возникнуть обратная тяга, воздух проходит внутрь помещений, а не наоборот. Чтобы не допустить такой ситуации, необходимо использовать вентиляционные решетки, оборудованным клапаном для перекрытия обратной тяги. Такие устройства будут блокировать воздух, который поступает извне.

Особенности вентиляционной решетки с клапаном

Такие устройства имеют несколько составных частей: подвижную, неподвижную, а также фланец. Снаружи вентиляционная решетка выполняет декоративную функцию, она может иметь практически любой цвет и оттенок. Форма изделия подбирается индивидуально, здесь все зависит от размеров воздуховода. Изделие с обратным клапаном служит в качестве барьера, защищает всю систему от механических воздействий.

Для прямоугольных решеток используются обратные клапаны прямоугольного сечения, для круглых решеток — соответственно круглые обратные клапаны.

В основном решетка изготавливается из пластмассы, однако в некоторых случаях, например, если это неотапливаемые помещения, она может быть из металла. Лицевая панель у вентиляционной решетки с клапаном закрывает не только саму шахту, но и часть стены по краям. Подвижная часть выполнена в форме лепестков, которые открываются только в одном направлении. Сам клапан делается из прочного пластика, так как эксплуатировать его приходится в условиях с повышенной влажностью.

Основные плюсы использования вентиляционной решетки с обратным клапаном:

  • Через решетку не проползут насекомые, не попадет пыль.
  • В помещении не будет никаких лишних запахов, газов, дыма и пр., которые при отсутствии клапана могли бы попасть снаружи.
  • Конструкция подавляет шумы, не пропускает посторонние звуки.
  • Устройство просто в обслуживании и уходе.
  • Управление противопожарными клапанами осуществляется автоматически.
  • Решетка отличается декоративным внешним видом. Она не только идеально впишется в дизайн интерьера помещения, но и дополнит его.

Главным недостатком вентиляционной решетки с обратным клапаном является то, что лепестки в ее конструкции могут замерзнуть и перестанут открываться. Чтобы предотвратить этот неприятный момент, необходимо в систему вентиляции встраивать обогревающие устройства.

Где используется вентиляционная регулируемая решетка, оснащенная обратным клапаном?

В первую очередь такое изделие нужно устанавливать для тех систем вентиляции, где есть вероятность формирования обратной тяги. Если ее не предвидится, крайней потребности в монтаже такой конструкции нет. Однако можно ее поставить и в качестве достижения профилактических целей.

Факторы, которые способствуют образованию обратной тяги:

  • Помещения имеют плохую вентиляцию, нет иных путей для поступления свежего воздуха.
  • Шахта слишком замусорена.
  • Вышли из строя вентиляторы, которые должны были отвечать за вытяжку воздушных масс.
  • В ходе проектирования были допущены ошибки, теперь в вентиляционные каналы постоянно дует ветер.
  • В доме установлена слишком мощная климатическая система.
  • Для оттока воздуха из помещений запущено сразу несколько разных вентиляторов.

Все вышеперечисленные факторы могут стать причиной того, что рано или поздно появится обратная тяга. Тогда в помещение перестанет поступать свежий воздух. Если ранее и не появлялась обратная тяга, то нет никакой гарантии, что ее не будет и дальше. Рекомендуется заранее обезопасить свою климатическую систему и установить вентиляционную регулируемую решетку с клапаном.

Какими бывают решетки?

Все вентиляционные регулируемые решетки имеют схожую конструкцию и различаются только движущей частью.

Разновидности конструкций:

  • Гравитационные.
  • Лепестковые.
  • Мембранные.
  • Бабочковые.

Решетки для климатических систем изготавливаются из материалов, не подверженных воздействию коррозии – пластика и стали с цинкованием. Первый тип изделий отличается плохой устойчивостью к низким температурам, поэтому чаще всего их монтируют внутри помещений. Изделия с противопожарными клапанами для вентиляции обладают небольшим весом и стоят недорого.

Оцинкованные решетки обычно монтируют снаружи зданий и в неотапливаемых помещениях. Чтобы в холодное время года изделия не обледенели, дополнительно обустраивается обогрев вентиляции. Металлические изделия с противопожарными клапанами для вентиляции не боятся высоких и низких температур, они способны выдерживать значительные весовые и механические нагрузки.

Как монтировать решетки?

Устанавливать конструкции с противопожарными клапанами для вентиляции необходимо так, чтобы возникновение обратной тяги было исключено. Это осуществляется независимо от того, сколько в системе вентиляторов.

Перед тем как перейти к монтажу решеток с огнестойкими противопожарными клапанами, потребуется выполнить следующие действия:

  • Проверить клапан, не подклинивает ли он.
  • Посмотреть, подходят ли габариты решетки к вентиляционному отверстию.
  • Расчистить и укрепить края шахты.
  • Приставить решетку и сделать разметку мест крепления.
  • Просверлить отверстия, установить дюбели.

После этого ставится сама решетка с огнестойким противопожарным клапаном, прикручивается шурупами. Если они плохо фиксируются, можно использовать дрель. Для бетонных стен потребуется перфоратор. Когда изделия монтируются снаружи здания, лучше использовать оцинкованные крепежи.

Чтобы саморезов не было видно, можно их прикручивать с внутренней стороны в торец проема. Болты сильно затягивать не нужно, иначе по углам может повредиться решетка.

Такой метод крепежа считается наиболее надежным.

Вместо шурупов и саморезов можно посадить конструкции на клей по типу жидких гвоздей. Такую работу выполнить намного проще, однако крепление будет не совсем надежным. После того как монтаж решетки выполнен, необходимо обработать все стыки с помощью герметика.

Возникли вопросы, которые касаются выбора, монтажа решеток и управления противопожарными клапанами? Смело звоните нашему специалисту.

Купить вентиляционные решетки и клапаны для них вы можете в нашем каталоге.

Круглые вентиляционные решетки и диффузоры

  • Алюминиевая круглая решетка PGC

    шт.

  • Диффузоры круглые

    шт.

  • Круглая решетка В-КР

    шт.

Прямоугольные вентиляционные решетки

  • Диффузор потолочный

    шт.

  • Накладная наружная решетка В-ННР

    шт.

  • Решетка щелевая ЩРпр

    шт.

  • Горизонтально-вертикальная решетка В-ГВР

    шт.

  • Дуговая однорядная решетка В-ДОР

    шт.

  • Решетка дуговая двухрядная с клапаном В-ДДРКР

    шт.

  • Диффузор потолочный 4АПН + КСД

    шт.

  • Горизонтально вертикально клапанная решетка В-ГВКР

    шт.

  • Горизонтально нерегулируемая решетка В-ГНР

    шт.

  • Приточно вытяжная решетка В-ПВР

    шт.

  • Приточно вытяжная клапанная решетка В-ПВКР

    шт.

  • Сотовая решетка В-СОТР

    шт.

  • Сотовая решетка с клапаном расхода воздуха В-СОТРК

    шт.

  • Однорядная решетка УОР22

    шт.

  • Переточная нерегулируемая решетка с рамкой В-ПНРР

    шт.

  • Прочие решетки

    шт.

  • Решетка клапанная дымоудаление В-РКДМ

    шт.

  • Сетчатая решетка В-СР

    шт.

  • Усиленная однорядная решетка В-УОР

    шт.

  • Инерционная решетка встраиваемая В-ИРВ

    шт.

  • Простая решетка наружная В-ПРН

    шт.

  • Решетка напольная рулонная В-РУЛ

    шт.

  • Решетка наружная В-РН60

    шт.

  • Решетка перфорированная В-РП

    шт.


Решетки возвратного воздушного фильтра TRUaire серии 190 из штампованной стали

модель описание обычно отгружается цена КОЛ-ВО
190 12X12 12×12 дюймов (ШxВ — общий размер 14,875×14,875 дюймов) Штампованные решетки фильтров возвратного воздуха TRUaire серии 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 47,60 $
190 12X18 12×18 дюймов (ШxВ — общий размер 14,875×20,875 дюймов) Штампованные решетки фильтров возвратного воздуха серии TRUaire 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 60,20 $
190 12X20 12×20 дюймов (ШxВ — общий размер 14,875×22,875 дюймов) Штампованные решетки фильтров возвратного воздуха TRUaire серии 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 57,60 $
190 12X24 12×24 дюйма (ШxВ — общий размер 14,875×26,875 дюйма) Штампованные решетки фильтров возвратного воздуха TRUaire серии 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 62,20 $
190 12X30 12×30 дюймов (ШxВ — общий размер 14,875×32,875 дюймов) TRUaire 19Штампованные решетки возвратного воздушного фильтра серии 0. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 67,50 $
190 12X36 12×36 дюймов (ШxВ — общий размер 14,875×38,875 дюймов) Штампованные решетки фильтров возвратного воздуха серии TRUaire 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 83,00 $
190 14X14 14×14 дюймов (ШxВ — общий размер 16,875×16,875 дюймов) Штампованные решетки фильтров возвратного воздуха TRUaire серии 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 43,30 $
190 14X20 14×20 дюймов (ШxВ — общий размер 16,875×22,875 дюймов) Штампованные решетки фильтров возвратного воздуха TRUaire серии 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 57,60 $
190 14X24 14×24 дюйма (ШxВ — общий размер 16,875×26,875 дюйма) Штампованные решетки фильтров возвратного воздуха серии TRUaire 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 63,80 $
190 14X25 14×25 дюймов (ШxВ — общий размер 16,875×27,875 дюймов) TRUaire 19Штампованные решетки возвратного воздушного фильтра серии 0. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 70,20 $
190 14X26 14×26 дюймов (ШxВ — общий размер 16,875×28,875 дюймов) Штампованные решетки фильтров возвратного воздуха TRUaire серии 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии $90,40
190 14X30 14×30 дюймов (ШxВ — общий размер 16,875×32,875 дюймов) Штампованные решетки фильтров возвратного воздуха серии TRUaire 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 84,10 $
190 14X36 14×36 дюймов (ШxВ — общий размер 16,875×38,875 дюймов) TRUaire 19Штампованные решетки возвратного воздушного фильтра серии 0. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 103,90 $
190 16X14 16×14 дюймов (ШxВ — общий размер 18,875×16,875 дюймов) Штампованные решетки фильтров возвратного воздуха TRUaire серии 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 55,60 $
190 16X16 16×16 дюймов (ШxВ — общий размер 18,875×18,875 дюймов) Штампованные решетки фильтров возвратного воздуха TRUaire серии 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 59,50 $
190 16X20 16×20 дюймов (ШxВ — общий размер 18,875×22,875 дюймов) Штампованные решетки фильтров возвратного воздуха серии TRUaire 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 64,70 $
190 16X24 16×24 дюйма (ШxВ — общий размер 18,875×26,875 дюйма) Штампованные решетки фильтров возвратного воздуха серии TRUaire 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 69,70 $
190 16X25 16×25 дюймов (ШxВ — общий размер 18,875×27,875 дюймов) TRUaire 19Штампованные решетки возвратного воздушного фильтра серии 0. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 74,70 $
190 16X30 16×30 дюймов (ШxВ — общий размер 18,875×32,875 дюймов) Штампованные решетки фильтров возвратного воздуха TRUaire серии 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 87,60 $
190 16X36 16×36 дюймов (ШxВ — общий размер 18,875×38,875 дюймов) Штампованные решетки фильтров возвратного воздуха TRUaire серии 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 96,90 $
190 18X12 18×12 дюймов (ШxВ — общий размер 20,875×14,875 дюймов) Штампованные решетки фильтров возвратного воздуха серии TRUaire 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 54,60 $
190 18X14 18×14 дюймов (ШxВ — общий размер 20,875×16,875 дюймов) Штампованные решетки фильтров возвратного воздуха серии TRUaire 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 59,50 $
190 18X18 18×18 дюймов (ШxВ — общий размер 20,875×20,875 дюймов) TRUaire 19Штампованные решетки возвратного воздушного фильтра серии 0. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 66,50 $
190 18X20 18×20 дюймов (ШxВ — общий размер 20,875×22,875 дюймов) Штампованные решетки фильтров возвратного воздуха серии TRUaire 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 70,50 $
190 18X24 18×24 дюйма (ШxВ — общий размер 20,875×26,875 дюйма) Штампованные решетки фильтров возвратного воздуха серии TRUaire 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 76,80 $
190 18X30 18×30 дюймов (ШxВ — общий размер 20,875×32,875 дюймов) Штампованные решетки фильтров возвратного воздуха серии TRUaire 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 119,20 $
190 18X36 18×36 дюймов (ШxВ — общий размер 20,875×38,875 дюймов) Штампованные решетки фильтров возвратного воздуха серии TRUaire 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 132,50 $
190 20X12 20×12 дюймов (ШxВ — общий размер 22,875×14,875 дюймов) Штампованные решетки фильтров возвратного воздуха серии TRUaire 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 55,60 $
190 20X14 20×14 дюймов (ШxВ — общий размер 22,875×16,875 дюймов) Штампованные решетки фильтров возвратного воздуха серии TRUaire 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 59,50 $
190 20X16 20×16 дюймов (ШxВ — общий размер 22,875×18,875 дюймов) Штампованные решетки фильтров возвратного воздуха серии TRUaire 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 66,90 $
190 20X18 20×18 дюймов (ШxВ — общий размер 22,875×20,875 дюймов) TRUaire 19Штампованные решетки возвратного воздушного фильтра серии 0. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 71,00 $
190 20X20 20×20 дюймов (ШxВ — общий размер 22,875×22,875 дюймов) Штампованные решетки фильтров возвратного воздуха серии TRUaire 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии $76,90
190 20X24 20×24 дюйма (ШxВ — общий размер 22,875×26,875 дюйма) Штампованные решетки фильтров возвратного воздуха серии TRUaire 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 87,00 $
190 20X25 20×25 дюймов (ШxВ — общий размер 22,875×27,875 дюймов) TRUaire 19Штампованные решетки возвратного воздушного фильтра серии 0. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 88,50 $
190 20X30 20×30 дюймов (ШxВ — общий размер 22,875×32,875 дюймов) Штампованные решетки фильтров возвратного воздуха серии TRUaire 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 100,00 $
190 20X36 20×36 дюймов (ШxВ — общий размер 22,875×38,875 дюймов) Штампованные решетки фильтров возвратного воздуха серии TRUaire 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 114,50 $
190 22X22 22×22 дюйма (ШxВ — общий размер 24,875×24,875 дюйма) Штампованные решетки фильтров возвратного воздуха серии TRUaire 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 65,70 $
190 24X12 24×12 дюймов (ШxВ — общий размер 26,875×14,875 дюймов) Штампованные решетки возвратного воздушного фильтра серии TRUaire 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 64,10 $
190 24X14 24×14 дюймов (ШxВ — общий размер 26,875×16,875 дюймов) TRUaire 19Штампованные решетки возвратного воздушного фильтра серии 0. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 65,70 $
190 24X16 24×16 дюймов (ШxВ — общий размер 26,875×18,875 дюймов) Штампованные решетки фильтров возвратного воздуха серии TRUaire 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 71,00 $
190 24X18 24×18 дюймов (ШxВ — общий размер 26,875×20,875 дюймов) Штампованные решетки фильтров возвратного воздуха серии TRUaire 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 78,80 $
190 24X20 24×20 дюймов (ШxВ — общий размер 26,875×22,875 дюймов) Штампованные решетки возвратного воздушного фильтра серии TRUaire 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 86,50 $
190 24X24 24×24 дюйма (ШxВ — общий размер 26,875×26,875 дюйма) Штампованные решетки фильтров возвратного воздуха серии TRUaire 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 93,10 $
190 24X30 24×30 дюймов (ШxВ — общий размер 26,875×32,875 дюймов) TRUaire 19Штампованные решетки возвратного воздушного фильтра серии 0. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 121,90 $
190 24X36 24×36 дюймов (ШxВ — общий размер 26,875×38,875 дюймов) Штампованные решетки фильтров возвратного воздуха серии TRUaire 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 147,80 $
190 30X10 30×10 дюймов (ШxВ — общий размер 32,875×12,875 дюймов) Штампованные решетки фильтров возвратного воздуха TRUaire серии 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 51,90 $
190 30X12 30×12 дюймов (ШxВ — общий размер 32,875×14,875 дюймов) Штампованные решетки фильтров возвратного воздуха TRUaire серии 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 64,80 $
190 30X14 30×14 дюймов (ШxВ — общий размер 32,875×16,875 дюймов) Штампованные решетки фильтров возвратного воздуха TRUaire серии 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 69,00 $
190 30X16 30×16 дюймов (ШxВ — общий размер 32,875×18,875 дюймов) TRUaire 19Штампованные решетки возвратного воздушного фильтра серии 0. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 76,90 $
190 30X18 30×18 дюймов (ШxВ — общий размер 32,875×20,875 дюймов) Штампованные решетки фильтров возвратного воздуха серии TRUaire 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 84,70 $
190 30X20 30×20 дюймов (ШxВ — общий размер 32,875×22,875 дюймов) Штампованные решетки фильтров возвратного воздуха TRUaire серии 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 93,20 $
190 30X24 30×24 дюйма (ШxВ — общий размер 32,875×26,875 дюйма) Штампованные решетки фильтров возвратного воздуха серии TRUaire 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 112,80 $
190 30X30 30×30 дюймов (ШxВ — общий размер 32,875×32,875 дюймов) Штампованные решетки фильтров возвратного воздуха серии TRUaire 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 133,60 $
190 36X12 36×12 дюймов (ШxВ — общий размер 38,875×14,875 дюймов) Штампованные решетки фильтров возвратного воздуха серии TRUaire 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 72,10 $
190 36X14 36×14 дюймов (ШxВ — общий размер 38,875×16,875 дюймов) Штампованные решетки фильтров возвратного воздуха серии TRUaire 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 76,90 $
190 36X16 36×16 дюймов (ШxВ — общий размер 38,875×18,875 дюймов) Штампованные решетки фильтров возвратного воздуха серии TRUaire 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 90,70 $
190 36X18 36×18 дюймов (ШxВ — общий размер 38,875×20,875 дюймов) TRUaire 19Штампованные решетки возвратного воздушного фильтра серии 0. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 100,00 $
190 36X20 36×20 дюймов (ШxВ — общий размер 38,875×22,875 дюймов) Штампованные решетки фильтров возвратного воздуха TRUaire серии 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 116,70 $
190 36X24 36×24 дюйма (ШxВ — общий размер 38,875×26,875 дюйма) Штампованные решетки фильтров возвратного воздуха TRUaire серии 190. Расстояние 1/2 дюйма, жалюзи. Навесная дверь. Порошковое покрытие белого цвета. 1 день. В наличии 128,30 $

Обратный клапан для вентиляции своими руками

Часто вентиляционная система работает неэффективно и часть воздуха попадает из вентканала обратно в квартиру. Эффект обратной тяги вентиляции особенно заметен на кухнях или в ванных комнатах квартир. Обратные клапаны помогут бороться с неприятными запахами.

Содержание

  1. Принцип работы обратного клапана вентиляции
  2. Виды обратных клапанов вентиляции
  3. Конструкция обратного клапана для вентиляции
  4. Как выбрать обратный клапан
  5. Обратный клапан для вентиляции своими руками

Принцип работа обратного клапана вентиляции

вытяжной вентилятор с обратным клапаном

Обратными клапанами в вентиляции называют группу защитных устройств, предотвращающих поворот воздушного потока в системах вытяжной вентиляции или просто реверсивную вентиляцию в квартирах. Клапан позволяет воздуху течь в нужном направлении, препятствуя обратному движению. Обратные клапаны для вытяжной вентиляции работают автоматически и в этом главный плюс их использования. В системах вентиляции жилых и общественных зданий обратные клапаны используются для предотвращения попадания воздуха из общего вентиляционного канала в отдельные помещения.

Выпускные обратные клапаны работают в системах с естественной и механической тягой. Клапан предотвращает попадание насекомых и пыли в бытовую вентиляцию.

Если система не оснащена обратным клапаном, может возникнуть сквозняк.

Типы вентиляционных обратных клапанов

прямоугольный металлический обратный клапан

Основной конструктивной частью любого обратного клапана для естественной вентиляции является затвор. Именно он не пропускает воздух в нежелательном направлении.

Существует два типа круглых и прямоугольных обратных клапанов для вентиляции:

  • с золотниковым клапаном;
  • с заслонкой в ​​виде диска или створок.

Первые предназначены для работы с жидкими средами. Последние предназначены специально для вентиляции. Они бывают с горизонтальной или вертикальной осью вращения, а также одностворчатые и двустворчатые.

Существуют прямоугольные и круглые обратные клапаны для вентиляции с различным диаметром поперечного сечения.

Основным параметром при выборе обратного клапана является его пропускная способность.

Обратные клапаны с естественной вентиляцией просты в изготовлении и очень надежны.

Изготавливаются из пластика или металла, материал выбирается в зависимости от особенностей системы. В вертикальных трубопроводах поток воздуха движется вертикально, поэтому клапан устанавливается горизонтально для обеспечения правильной работы клапана.

Наиболее часто применяются круглые и прямоугольные обратные вентиляционные клапаны производительностью от 4 до 6 м/с. Работают тихо и эффективно. Их устанавливают как самостоятельно, так и в комплекте с вытяжным устройством.

Все прямоугольные или круглые обратные клапаны для вентиляции также подразделяются на:

  • С подогревом. Преимущество таких обратных клапанов для вентиляции с электроприводом: в системе не собирается конденсат, а в сильные морозы конструкция не покрывается льдом;
  • Без подогрева. Подходит только для использования в помещении.

Наличие электропривода на обратном клапане для вентиляции требует участия электрика в его подключении.

Хоть устройство и дешевое, но вентиляционный обратный клапан можно собрать своими руками, но об этом позже.

Конструкция обратного клапана для вентиляции

Круглый двустворчатый обратный клапан

Конструкция обратного клапана очень проста: диск заслонки прикреплен к оси, что позволяет ему свободно качаться. Для закрытия клапана при остановке вентилятора крепится отвес. Вентиляционные клапаны могут быть прямоугольными, круглыми или квадратными.

Промышленные модели отличаются от обратных клапанов для бытовой вентиляции диаметром и материалом, относятся к категории взрывозащищенных, хотя устройство то же.

Диаметр круглого или прямоугольного обратного клапана для промышленной вентиляции может быть от 125 до 1000 мм, устанавливаются на взрывоопасных производствах.

Широко используется двухстворчатый поворотный затвор.

Устройства-бабочки изготавливаются чаще из металла, ось для крепления лопастей устанавливается посередине секции. Как только вентилятор останавливается, лопасти перекрывают секцию и обратная тяга вентиляции в квартире прекращается. Диаметры поворотных затворов варьируются от 100 до 315 мм.

Усовершенствованная версия «бабочки» оснащена уплотнителями, снижающими шум при работе лопастей.

Очень часто для вентиляции на кухне используется обратный клапан в виде заслонки или лепестка (инерционная решетка). Лопастей в конструкции несколько, они расположены на горизонтальных осях.

Как выбрать обратный клапан

инерционная решетка

Приобретая обратный клапан для кухонной вентиляции или в ванную, нужно учитывать скорость движения воздуха, ведь заслонка должна реагировать даже на малейший поток. Плохая тяга в системе – основная проблема при организации системы естественной вентиляции. Поэтому большинство владельцев совмещают вентиль с вытяжным вентилятором. Чтобы прикрыть конструкцию со стороны помещения, устанавливается красивая вентиляционная решетка.

Но чтобы система естественной вентиляции работала безупречно, важно правильно подобрать обратный клапан. В противном случае обратная тяга в вентиляции многоквартирного дома будет продолжать отравлять существование жильцов.

Обратите внимание на:

  • форму сечения;
  • диаметр сечения;
  • материал клапана;
  • клапанное устройство;
    • Клапан
  • назначение;
  • производителя (это влияет больше на цену, чем на качество простейшего механизма).

Вы можете приобрести готовый комплект из вентилятора и обратного клапана. Здесь необходимо обратить внимание на мощность вентилятора. Для кухни подойдет с коэффициентом 10, а для ванной и туалета будет достаточно 7.

При покупке обратного клапана для бытовой вентиляции частного дома важно учитывать климатические условия. Например, «бабочка» быстрее покроется льдом, чем одноосная конструкция. В частных домах, в отличие от многоквартирных, жильцов раздражает не обратная тяга в квартире, а задувание ветра в вентиляцию и проникновение в нее грызунов.

Обратный клапан на вентиляцию своими руками

самый простой самодельный обратный клапан на вентиляцию

Далее мы расскажем, как сделать обратный клапан своими руками. Это не только эффективно поможет избежать обратных тяг в вентиляции многоквартирного дома, но и сэкономит ваши деньги.

Установка вентиляционного обратного клапана своими руками особенно актуальна для жителей последних этажей домов, где распространена проблема затягивания «посторонних» запахов через воздуховоды общеобменной системы.

Предлагаем усовершенствованный вариант моторизованного вентиляционного обратного клапана с вентилятором.

Для основания обратного клапана для кухонной вентиляции подойдет толстый пластик или текстолит. Вам понадобится пластина, перекрывающая выход вытяжного канала и толщиной не более 4 мм. На плите делают разметку: решетка размером с отверстие вентилятора, а также отверстия для крепления к стене (по углам) и для крепления вентилятора.

Чем крупнее ячейка решетки, тем плотнее должен быть материал для створок!

маркировка на основании для обратного клапана

Для предотвращения «гуляния» воздуха между основанием и вентилятором используется резиновая прокладка.

Для предотвращения не только обратной тяги в вентиляции квартиры многоквартирного дома, но и проникновения насекомых, к решетке основания прикрепляют мелкую пластиковую сетку или даже капроновую от колготок. Последний легко заменяется. А чтобы жильцов не беспокоила вибрация от мотора вентилятора, при монтаже используются резиновые амортизаторы.

резиновые амортизаторы для тихой работы вентилятора

Створки используются из толстого полиэтилена (не менее 0,1мм). Пленка должна быть идеально гладкой, малейшая волнистость нарушит герметичность вентиляции, и обратная тяга в квартире многоквартирного дома возобновится. Створку можно крепить на ленту с тканевой основой. Подробная инструкция по изготовлению створок для пластикового обратного клапана вентиляции в видео: Клапан

герметичный

Рекомендуем вырезать створки по месту, из уже приклеенного куска пленки. Более того, если он слегка помялся в процессе эксплуатации, его необходимо менять. Два лоскута срезаются вместе только в самом конце процесса.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
