Турбодефлекторы вентиляционные (турбины ротационные) в Минске
Турбины вентиляционные (турбодефлекторы) ротационные работают без потребления электроэнергии, используя природный источник энергии — ветер. Благодаря вращению турбина создает разрежение и вытягивает теплый и влажный воздух из внутреннего пространства дома и кровли, продлевая срок их службы и обеспечивая эффективную защиту от образования конденсата.
Мы изготавливаем турбодефлекторы в Минске из высококачественной стали или алюминиевых сплавов на высокотехнологичном оборудовании с применением только высококачественных подшипников.

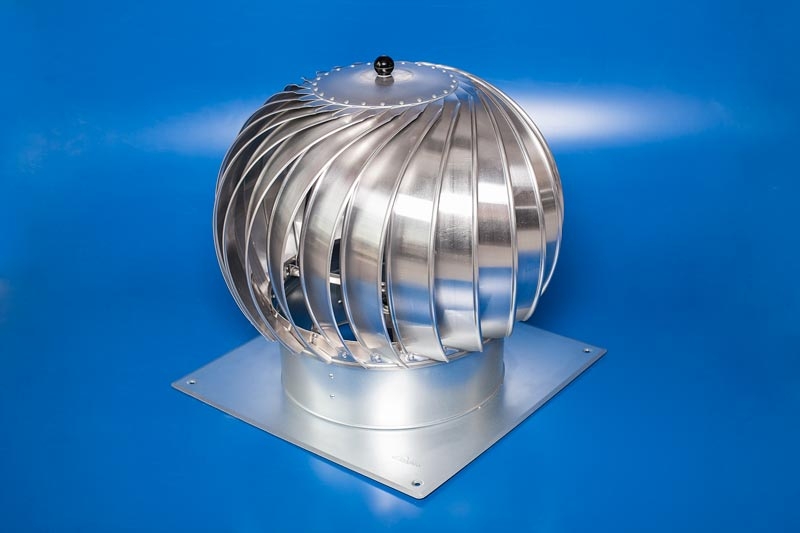

Турбодефлектор — это турбина вентиляционная, которая под воздействием ветра крутится и создает поток завихрителя воздуха, выгоняя использованный воздух из помещения наружу.
Независимо от направления и силы ветра, турбинная головка всегда вращается в одном направлении, благодаря чему создает разряжение воздуха (частичный вакуум) в вентиляционном канале, тем самым ускоряя движение воздушного потока в трубе и предотвращая обратную тягу.
Вентиляционные турбины также предотвращают попадание дождя и снега в дымовой канал. Ротационная турбина, сверх того, представляет собой элегантный элемент окончания трубы.
Производство турбодефлекторов довольно емкий процесс, но весьма интересный. После изготовления на производстве вентиляционная турбина проходит контроль ОТК. И проверка на работоспособность и выносливость ветра проверяется по всем нормам ТУ РБ.
Сочетание таких характеристик, как высокая производительность, низкая стоимость, высокая надежность и простота монтажа делают ротационные турбины наиболее приемлемым решением организации системы вентиляции практически для любого объекта. Отсутствие затрат на электроэнергию окупает установку турбин уже в первый год эксплуатации.
Турбодефлекторы (турбины вентиляционные) диаметром 110 мм — одни из самых распространённых и востребованных — производятся на предприятии «Макс Аэро-Техно» на выгодных условиях в любом количестве.
Характеристики вентиляционных турбин
| Типоразмер | Посадочный размер, мм |
| ТД-100 | 100 мм |
| ТД-110 | 110 мм |
| ТД-115 | 115 мм |
| ТД-120 | 120 мм |
| ТД-125 | 125 мм |
| ТД-130 | 130 мм |
| ТД-135 | 135 мм |
| ТД-140 | 140 мм |
| ТД-145 | 145 мм |
| ТД-150 | 150 мм |
| ТД-155 | 155 мм |
| ТД-160 | 160 мм |
| ТД-165 | 165 мм |
| ТД-170 | 170 мм |
| ТД-175 | 175 мм |
| ТД-180 | 180 мм |
| ТД-185 | 185 мм |
| ТД-190 | 190 мм |
| ТД-195 | 195 мм |
| ТД-200 | 200 мм |
| ТД-250 | 250 мм |
| ТД-300 | 300 мм |
| ТД-315 | 315 мм |
| ТД-355 | 355 мм |
| ТД-400 | 400 мм |
| ТД-500 | 500 мм |
| ТД-600 | 600 мм |
| ТД-680 | 680 мм |
Габаритные и присоединительные размеры турбодефлектора вентиляционного
| Модель | d | D | HM | hA | C | HC | hC | B | HB | hB | h3 |
| ТА-160 | 160 | 270 | 260 | 70 | 295 | 280 | 90 | — | — | — | — |
| ТА-200 | 200 | 290 | 290 | 70 | 295 | 310 | 90 | — | — | — | — |
| ТА-300 | 280 | 400 | 365 | 110 | 390 | 385 | 130 | 422 | 490 | 235 | 60 |
| ТА-400 | 400 | 495 | 465 | 140 | 390 | 485 | 160 | — | — | — | — |
| ТА-500 | 480 | 480 | 635 | 225 | 615 | 635 | 225 | — | — | — | — |
Аэродинамические характеристики турбодефлектора вентиляционного
Пример использования турбодефлектора вентиляционного
Стандартно турбодефлектор ТД «окрашенный металл» изготавливается из оцинкованной стали и окрашивается в коричневый цвет (RAL 8017).
Окраска в другие цвета производится согласно каталога RAL, цвет окраски необходимо сообщать дополнительно.
Техническая документация на турбины вентиляционные
Ротационные вентиляционные турбины GERVENT
27 Марта 2023 Просмотров: 88
Содержание
Основные причины появления конденсата в кровле
Что меняется при установке ротационных турбин
Ротационная турбина РВТ-160. Принцип работ.
Конструкция РВТ-160
Преимущества ротационных турбин
При монтаже любого вида кровли зданий крайне важно продумать систему аэрации, так как правильный воздухообмен в кровельном пироге и подкровельном пространстве отвечает в первую очередь за срок службы кровли. Учитывая очень дорогую совокупную цену всех составляющих деталей кровли и стоимость ее монтажа как в частном, так и промышленном строительстве срок службы кровли имеет огромное значение.
Использование ротационных турбин в аэрации позволяет существенно продлить срок службы кровли благодаря принципиальным отличиям в совершенно новой, запатентованной конструкции изделия.
В-первую очередь, это защита от влаги в виде дождей, конденсата от разницы температур внутри помещения и на улице, а также пары от жизнедеятельности человека. Причины появления влаги может быть много. Она наносит основной урон кровле ¾ года. Во-вторую очередь, это очень жаркая погода, при которой температура внутри кровельного пирога или подкровельного пространства может подниматься до 120С изнашивая комплектующие кровли такой экстремальной температурой.
Основные причины появления конденсата в кровле
➡ 1. Часть паров, образующихся в процессе жизнедеятельности человека, а именно в процессе приготовления пищи, стирки, принятия ванны, и даже дыхания человека, попадает в подкровельный пирог и скапливается там.
➡ 2. Из-за разницы температур внутри помещения и на улице происходит конденсация влаги в кровельном пироге. В результате мельчайшие капельки воды начинают пропитывать любые конструкции и материалы внутри кровельного пирога или подкровельного пространства. В первую очередь, это стропила, обрешетка, утеплитель.
➡ 3. Еще один путь проникновения влаги – с внешней стороны кровли. На крышу здания попадают осадки, а также лежащий на крыше снег, который начинает подтаивать при оттепелях. Вода проникает в стык покрытия крыша начинает протекать.
➡4. Кроме того, влага попадает снаружи и через само покрытие, которое в любом случае имеет микротрещины. Эта влага при понижении температуры разрывает материал. Трещины становятся видимыми, иногда – сквозными. Покрытие приходит в негодность.
Установка ротационных турбин при монтаже кровли позволяет существенно продлить срок службы кровли благодаря принципиальным отличиям в работе, в первую очередь за счет увеличенной производительности турбины по сравнению с аналогами, позволяющей эффективно удалять влагу круглый год, особенно зимой, когда стационарные аэратору перестают вентилировать кровлю практически полностью.
Что меняется при установке ротационных турбин
➡ 1. Ротационная турбина выводит влагу из кровельного пирога в несколько раз эффективнее, что подтверждено испытаниями на производительность как самой турбины, так и замерами влажности в кровельном пироге в сравнении с обычным аэратором.
Ротационные турбины работают с такой производительностью всю зиму, стабильно выводя влагу в любую погоду , в то время как статические аэраторы накрывает снегом и они фактически не вентилируют кровлю, что доказано испытаниями в КАИ им. Туполева г. Казанью. Отсутствие вентиляции приводит к постоянной сырости в кровельном пироге и его быстрому разрушению;
➡ 2. Ротационные турбины предотвращают формирование льда зимой внутри кровельного пирога, появляющегося от образующегося конденсата в силу разницы температур на улице и в помещении и не испаряющегося из-за закупоренной снегом шапки аэратора. Этот лед разрывает кровельный пирог изнутри и представляет главную опасность для кровельного пирога в регионах с холодным климатом. Особенно это актуально для скатных кровель, где влага стекает вниз ската и лед образуется по всей толщине, нанося огромный урон кровле и выходя за ее пределы в виде свисающих сосулек, угрожающих жизни и здоровью людей;
➡ 3. Турбины летом в жару спасают от экстремальных температур, которые губительны для большинства используемых материалов в кровельном пироге или подкровельном пространстве.
Особенно это актуально для регионов с жарким климатом. Так, при температуре на улице 33С в кровельном пироге с обычным аэратором зафиксирована температура свыше 104С, в кровле с ротационной турбиной всего 62С.
➡4. Таким образом, ротационные турбины, работая круглогодично в несколько раз эффективнее аналогов, спасают кровлю от экстремальных перепадов температур, препятствуют образованию сырости, люда и сосулек, что существенно увеличивает срок службы кровли.
Ротационная турбина РВТ-160. Принцип работ.
Используя энергию ветра устройство при вращении создает разрежение воздуха в трубе аэратора, тем самым кратно увеличивая тягу и вытягивая влажный воздух из кровли или подкровельного пространства. Так как ветер на улице всегда дует с разной скоростью, часто порывами, то и работа стационарной аэрации работает только во время порывов ветра.
Графически это можно изобразить так:
Из графика видно. Что когда порыв ветра заканчивается, с ним производительность аэрации резко падает до следующего порыва ветра.
Учитывая, что в аэраторах нет ни разницы давлений, ни разницы температур, стационарные аэраторы по факту являются лишь декоративными отверстиями для вывода конденсата в жаркую погоду. Они изначально сделаны для устранения обратной тяги, поэтому воздух не может свободно заходить через один аэратор и выходить через другой, как утверждают производители. Ротационная турбина же во время порыва ветра раскручивается до максимума и после этого несколько миинут крутиться, постепенно снижая скорость и все это время выдавая повышенную производительность аэрации, этим кардинально отличая турбину от статического аэратора.
Учитывая, что наша турбина изначально в аэротрубе показала себя на 50% лучше, чем обычный аэратор, график турбины на рисунке пропорционально выше, чем график стационарного аэратора. Работу дефлектора в вентиляции поддерживает разница давлений и температур, которых в аэрации не существует. Так как ветра всегда дуют с разной скоростью, аэратор не способен захватывать энергию ветра, более-менее работая лишь во время постоянных сильных ветров, в итоге являясь лишь технологическим продувом для вывода конденсата.
Ситуация усугубляется тем, что зимой эти продухи засыпает снегом и кровля становится закупоренной, подвергаясь в этот период усиленному износу.
Турбина же, постоянно подхватывая порывы ветра, раскручиваясь и вращаясь каждый раз после этого, создает в трубе аэратора вакуум, который вытаскивает влагу и воздух из пирога, при этом качественно вентилируя его. Например, на представленном графике средняя производительность дефлектора типа Вилпе в вентиляции за 90 секунд составила бы 33.9 м3/ч, производительность турбины – 103,5 м3/ч. Разница в 3 раза. Зимой с закупоренным колпаком – в 15 раз. Таким образом, одна турбина может заменять несколько аэраторов, зимой же 15 аэраторов! Именно поэтому кровли с турбинами GERVENT «живут» намного дольше, что уже проверено практикой.
Конструкция РВТ-160
Ротационная вентиляционная турбина сконструирована по новейшим разработкам командой профессиональных инженеров из разных сфер вентиляции, аэродинамике и изготовлении пластикатов, запатентована и не имеет аналогов в мире!
В отличие от металлических турбин, которые делаются вручную и получают множество рекламаций, РВТ-160 отливается на поточных линиях, имеет совершенное качество и надежную конструкцию, позволяющую работать со стабильно высокой производительностью в любых условиях до 20 лет, что доказано испытаниями в лаборатории.
Верхняя часть турбины является подвижной и имеет уровень по центру для правильной установки. Нижняя часть (основание) крепиться кровельными саморезами к самому воздуховоду или к проходному элементу.
Турбина изготовлена из УФ-стабильного АБС-пластика, устойчивого к любым погодным условиям.
Преимущества ротационных турбин
✅ Производительность
РВТ -160 имеет производительность, кратно превышающую статические дефлекторы и открытый канал, что позволяет создавать повышенный воздухообмен в помещении, способствующий увеличению притока кислорода, уменьшению количества вредных веществ, пыли и микробов.
✅ Не потребляет электрическую электрическую энергию
В отличие от механических электровентиляторов работает исключительно за счёт силы ветра, что быстро отбивает затраты на его установку и в дальнейшем позволяет получать чистую экономию на электричестве.
✅ Средний срок службы до 20 лет
В 4 раза дольше, чем время работы электромеханических вентилятора.
Изготовлен из долговечных материалов. Срок службы подтвержден испытаниями.
✅ Гарантия 10 лет
Без учета подшипников, так как они являются расходным материалом.
✅ Защиты от внешних факторов
Препятствует образованию обратной тяги, попаданию в вентиляционные каналы осадков, листьев и птиц. Может использоваться в регионах с сильными и частыми ветрами, дождями, морозами, жарой. Не боится любых погодных условий.
✅ Компактная и лёгкая конструкция
Модель весит всего лишь 1 кг, что значительной меньше любых аналогов.
✅ Лёгкий монтаж
Не требует подключения к электросети.
