Розетка за телевизором на стене: 10 правил для розеток под телевизор

10 правил для розеток под телевизор

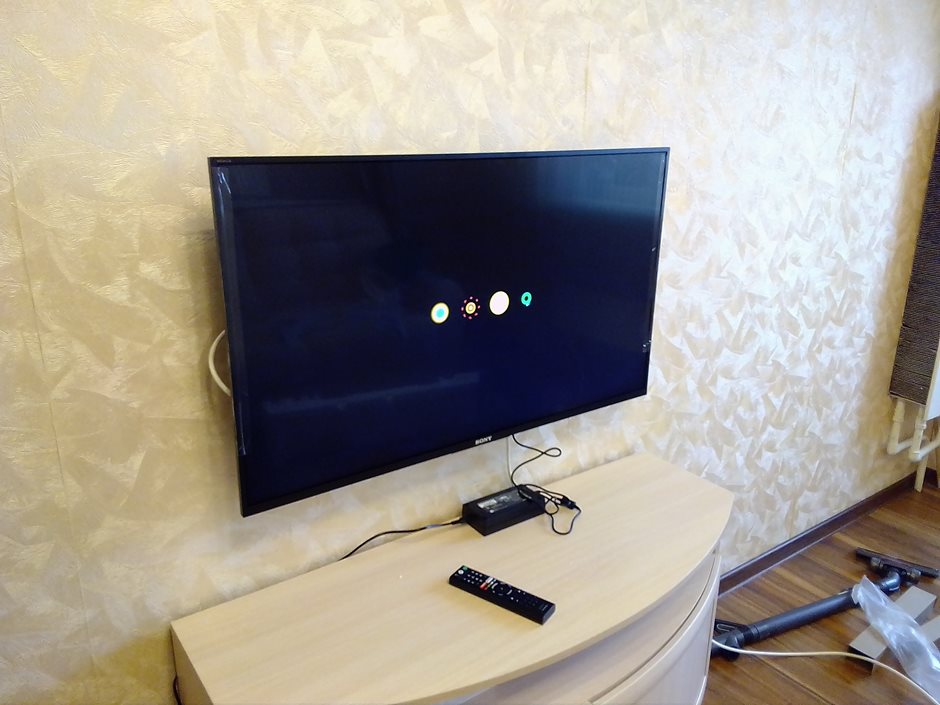

Каждый кто хоть раз самостоятельно устанавливал телевизор на стену сталкивался с рядом однотипных проблем.

Сколько всего розеток нужно в телевизионной зоне, на какой высоте, где и с какими отступами их расположить, на какую высоту вешать сам телевизор?

Хотите адекватных и понятных ответов на эти вопросы? Их есть у меня.

Грамотное, стандартизированное расположение идеально подходит не только для типичных квартир в многоэтажках, но также применимо и в дизайнерских проектах.

Сделаете один раз все по канону и будете пользоваться до конца дней.

Количество розеток для ТВ в гостиной и зале

Сколько вообще нужно розеток в телевизионной зоне? Кое-кто считает, что достаточно всего одной (у меня же Smart TV 😉).

В гостиной телевизионная зона делится на две группы:

• верхняя (за TV)

• нижняя (за тумбой)

Нельзя все розетки располагать только за черным ящиком, собирая вот такую сборную “солянку”.

Правило №1

В верхней зоне за телевизором нужны всего 4 розетки.

• фальш-розетка

Последняя представляет из себя пустотелую конструкцию для вывода напрямую любого кабеля. В магазине она так и называется “механизм вывода кабеля”.

Чаще всего через него выводят HDMI разъем.

Если у вас нет ни кабельного, ни спутникового телевидения (во многих регионах это уже стало анахронизмом), тогда смело вычеркивайте один из постов (TV под коаксиал).

Фальш розетка всегда соединяется с нижней группой кабель-каналом (40*40 или 60*40), либо гофрой d=40-50мм.

Если взять размеры меньше указанных, то разъемы HDMI или One Connect могут попросту не пролезть. Они достаточно большие сами по себе, даже без учета остальных кабелей.

Кабель-канал заштукатуривается в стене, а все провода внутри него при необходимости можно вытянуть и заменить на другие, не нарушая чистовую отделку.

Кстати, с технологией One Connect можно вообще обойтись без розеток в верхней части стены.

Применяют ее в том случае, когда хотят чтобы телевизор вплотную примыкал к стенке и там не оставалось никаких зазоров.

Естественно, что сам TV должен поддерживать данную технологию.

Телевизор на кухне

Когда и где фальш-розетка не нужна? Там, где вы не собираетесь подключать к ТВ никакого доп.оборудования (игровая консоль, домашний кинотеатр).

Речь прежде всего идет о кухне. Соответственно в этой зоне можно обойтись всего тремя постами:

• интернет

За исключением одного НО — если на кухне есть еще и спутниковое телевидение, которое подключается через отдельную приставку.

В этом случае розеток опять нужно 4шт. Добавляется ещё одна 220В.

Сама приставка при этом прячется за телевизор и спокойно ловит сигнал с пульта ДУ.

При наличии приставки от интернет-провайдера вместо одинарного поста Ethernet, монтируется двойной, вот такого типа.

Соответственно схемка для варианта Кухня + TV + Интернет приставка это:

А можно для телевизора на кухне обойтись вообще одной розеткой 220V без всех остальных? Да, конечно, современные реалии иногда это позволяют.

Покупаете Smart TV box в виде стика или флэшки. Он в свою очередь использует Wi-Fi и подключается через USB разъем.

Отдельного питания для него не требуется.

Такая штука способна существенно сэкономить на разводке проводов и вдохнет вторую жизнь в любой телевизор, который не имеет встроенного Smart TV. Подробнее

Зона возле тумбы

Здесь розетки можно разместить двумя способами. Первый вариант – это когда два отдельных блока монтируются на разных высотах.

Один видимый, сверху тумбы:

• розетки 220V

Другой чуть ниже – за тумбой.

Второй вариант – абсолютно все розетки прячутся за тумбой. Сверху в видимой части стены ничего нет.

Какой из них лучше? Если вы параноик и боитесь оставлять технику включенной на ночь, постоянно выдергивая вилки из розеток перед сном, то вам подойдет способ с видимым блоком поверх тумбы. Только не забывайте, что такое исполнение полностью портит интерьер.

Пустые розетки, подобранные в цвет, смотрятся на стене еще терпимо. Именно так их и изображают на картинках дизайнеры.

В реалиях это будут торчащие из стены вилки черного или белого цвета + провода, уходящие от них вниз, которые полностью перечеркивают всю эстетику телевизионной зоны.

Правило №2

Поэтому группа постов, спрятанная за тумбой, без видимого блока сверху – это более элегантный и наиболее используемый в современном ремонте вариант.

Количество и состав

Правило №3

МИНИМАЛЬНОЕ количество розеток за тумбой — 5шт.

Сюда входят:

• фальш розетка – 1шт

• интернет RJ45 – (лучше двойная Lan/Lan)

Никогда не надейтесь только на Wi-Fi подключение, стараясь тем самым сэкономить на слаботочных розеточных группах. Всегда закладывайте под это дело провода.

Вот тут есть подробное объяснение почему нужно делать именно так.

• 220V – 3шт

Под ТВ приставку + игровая консоль (Play Station, Xbox) + домашний кинотеатр или аудиосистема.

Правило №4

ОПТИМАЛЬНОЕ количество розеток за тумбой — 6шт.

• фальш – 1шт

• RJ45 – 1шт

• розетка 220V – 4шт (3шт+1резерв)

Но тут всплывает один неприятный момент. В магазинах очень редко продается рамка под 6 постов.

Придется ее изготавливать либо самостоятельно из двух рамок 4+3.

Либо соблюдая небольшой отступ, монтировать рядышком два блока 4+2.

Данная комплектация представляет собой универсальный набор для тумбы небольшого размера. Итоговый блок из шести постов как раз незаметно спрячется за ней.

Но как вы сами понимаете, с развитием технологий и многолетним обжитием квартиры мы постепенно обрастаем все большим и большим количеством техники и электроники.

Еще лет десять назад никто бы и не подумал планировать отдельную розетку под робот-пылесос. А сегодня это уже реалии жизни.

С перспективой на несколько лет четырех розеточных постов 220V может и не хватить.

Поэтому для полноценной комплектации телевизионной зоны в гостиной, за большой тумбой делают два блока, немного разнесенных друг от друга.

Один из них сборный: фальшрозетка + 220V + слаботочка. Другой – чисто под 220В.

Все провода и вилки, которые могут просматриваться с лицевой стороны тумбы

можно элегантно спрятать, руководствуясь этим методом (фальшстенка на магнитиках):

Такой схемы (4+4) уже точно достаточно для подавляющего большинства современных квартир и частных домов. Даже с перспективой на годы вперед.

На какой высоте вешать телевизор?

С количеством разобрались, переходим к конкретным точкам расположения.

Для определения всех отступов первоначально необходимо узнать высоту подвеса телевизора. Удивительно, но некоторые мастера иногда так задирают розетки, что они по итогу оказывают выше самого телика.

Поэтому определение высоты установки TV это задача, которую нужно решать еще до монтажа всей розеточной группы.

Правильная последовательность здесь следующая:

Правило №5

Выбор диагонали – подбор кронштейна – высота подвеса – розеточные группы.

Формула для расчета высоты очень простая и наглядная. Она учитывает как рекомендации производителей TV, так и рекомендации врачей.

Правило №6

Телевизор нужно вешать так, чтобы расстояние от пола до уровня глаз приходилось ровно на 1/3 высоты телевизора.

Почему 1/3, а не 1/2 экрана, как рекомендуют многие?

Если бы вы сидели перед черным ящиком на табуретке с ровной спиной, то взгляд как раз и попадал бы в середину.

Однако на диване или кресле мы облокачиваемся на спинку и наша голова автоматически уходит чуть назад, приподнимая взгляд. Поэтому и телевизор должен быть именно на этой высоте.

Как применить формулу на практике? Сначала узнаём высоту экрана.

Для этого определяетесь с диагональю и по характеристикам в интернет-магазинах находите эти данные (высота — ширина).

Марка и производитель здесь не важны. Отталкиваясь от диагонали этот параметр будет у всех практически одинаков.

Далее садитесь на диван и измеряете расстояние от пола до уровня глаз. Для этого на диване нужно расположиться слева или справа, а второй человек сбоку рулеткой сделает замеры.

Если в семье очень много любителей зомбоящика и все они разного роста, то проделываете операцию с каждым членом семьи и выводите среднее значение 😉.

А что делать на стадии чернового ремонта, когда дивана еще нет в наличии? По крайней мере определитесь с мебелью и узнайте высоту посадочного места (обычно 45-50см).

Соорудите в комнате сиденье аналогичной высоты и замерьте примерное расстояние до глаз. В дальнейшем подкорректировать погрешность можно будет при помощи кронштейна.

Телевизор в спальне – на какой высоте?

Все вышесказанное идеально подходит для гостиной или зала. А что делать со спальной комнатой?

Тут все зависит от того, как вы будете смотреть ТВ – сидя или лежа? Напомним, что врачи рекомендуют просмотр именно в сидячем положении!

Правило №7

В этом случае телевизор должен подвешиваться на такой высоте, чтобы уровень ваших глаз приходился на центр экрана.

Если у вас еще полным ходом идет ремонт, и кровати на которую можно сесть нет в наличии, то воспользуйтесь такой формулой:

Она рассчитана исходя из стандартной высоты кровати в 45см.

Вот табличка оптимальных расстояний от пола до нижнего края TV в зависимости от его диагонали. Это данные получены основываясь на универсальной высоте установки ТВ в 130см (подходит не для всех!).

Это для особо ленивых, которые не хотят ничего считать и подстраиваться под индивидуальные особенности организма.

Однако возникает один закономерный вопрос — кто смотрит телик в спальне сидя? Хоть это и вредно для здоровья, все же большинство людей делают это в лежачем положении.

В спальне мы как правило лежим, а не сидим (удивительно, правда 😉). Поэтому разместив телевизор по совету выше, стоит вам перейти из сидячего положения в лежачее, вместо яркой картинки на экране вы начнете любоваться носками своих ног.

Высота ТВ для просмотра лежа

Второй метод называется перпендикуляр. Принимаете удобную лежачую позу и строите относительно оси вашего тела перпендикулярную линию от глаз.

Правило №8

Та точка, где она упрется в стену и будет наиболее удачным центром расположения ТВ.

Главная проблема — как это все виртуально спроецировать на стенку?

Самый простой вариант — если вы видите отражение своего лица по центру телевизора, то экран как раз и находится на идеальной линии вашего взгляда. В этом суть комфортного просмотра.

Однако такой картинки можно добиться при любой высоте с помощью элементарной регулировки угла наклона кронштейна.

Поэтому, чтобы вычислить конкретную точку воспользуйтесь другими лайфхаками.

Примите на кровати удобную позу, вытяните перед собой руки со смартфоном так, чтобы его было комфортно смотреть.

Второй человек в это время подходит к стене, а вы направляя его, указываете нужные точки. Отметки должны приходиться на горизонтальную середину корпуса смартфона.

Это и будет центр подвеса телевизора. В этом же прямоугольнике нужно размещать и розетки.

Будет довольно высоко, но в этом есть и свои плюсы.

• дети не повредят экран при играх

• да и вы случайно не зацепите его при переноске мебели

Отступы от телевизора

Переходим к привязке и высоте установки розеток. Все высоты и отступы берутся по центру, а не по краям рамок!

Правило №9

Блок за TV размещается в 10-15см от верхнего края телевизора.

Не нужно его прятать глубже. В противном случае вам будет неудобно каждый раз засовывать туда руку, чтобы что-то выдернуть или подключить.

Если наоборот, поставить розетки чуть выше, то они будут заметны, когда вы перемещаетесь по комнате.

Расстояния для розеток за тумбой

Что касается других блоков, то изначально вам нужно определиться с размерами самой тумбы. Высота стандартной модели от IKEA – 45-55см.

Исходя из этого – розетки НАД тумбочкой (если они у вас есть) это 10см отступа вверх.

Правило №10

Розетки ЗА тумбой – те же самые 10см, но уже вниз от верхнего края.

Практический пример расчета высот

Имеем телевизор диагональю 55 дюймов со следующими габаритными размерами:

Отсюда берем высоту – 70.5см Садимся на диван и замеряем расстояние до глаз – получаем 110см.

1/3 часть экрана – это 70,5см/3 =23,5см ~ 24см

Значит нижняя точка TV от пола будет равняться:

110см (до глаз) — 24см (1/3 TV) = 86см

а верхняя:

110см (до глаз) + 47см (2/3 TV) = 157см

Соответственно все расстояния от пола до верхнего и нижнего блоков розеток, с учетом рекомендуемых отступов и габаритов тумбы, будут следующими:

Высота розеток для телевизора в спальне

Как установить розетки для телевизора на стене в разных комнатах

Если хозяин решил повесить телевизор на стену, то высота блока розеток определяется автоматически. Он будет скрыт за устройством. Такое расположение помогает спрятать разъемы, шнуры. Висящие на стене провода смотрятся не красиво и портят интерьер комнаты. К тому же открытое положение повышает риск повреждений – могут дети перерезать или прогрызет собака.

За и против

Телевизор – популярный электроприбор. Современная техника оборудована множеством инструментов, функций и расширенных возможностей. Плоская телеаппаратура монтируется на стене, поскольку такое расположение экономит место и выглядит современно. Чтобы техника работала, нужно подключение к сети, поэтому так важно знать, как правильно и грамотно расположить розетки для телевизора.

У правильного монтирования оборудования ряд преимуществ:

1. Возможность спрятать провода, шнуры, идущие от аппаратуры. Убрав их за экран, улучшается внешний вид гостиной или спальни.
2. Сокращение расстояния между розеткой и ТВ-приемником до минимального. Современная техника имеет тонкий экран, не занимает много места, в отличие от коробок, поэтому смотрится утонченнее и изысканнее.
3. Найдя подходящее место для разъема, устанавливают крепления и размещают шнуры таким образом, чтобы гнездо не создавало препятствий.
4. Включение необходимой техники в один блок.
5. Создание безопасности для детей. Они не дотянутся до разъемов.

Если разъем смонтировать далеко от крепления телевизора, то его потребуется переносить, а это немалый объем работы. Можно воспользоваться удлинителем, но он будет некрасиво проходить через комнату, портя внешний облик помещения.

На какой высоте делать розетку для телевизора

Чтобы правильно выбрать место для розетки под телевизор, следует определиться с местом, где будет висеть сам телевизор. Дело в том, что розетка должна быть полностью закрыта телевизором. Это делает интерьер квартиры или дома более приятным, чем хаотично болтающиеся провода. Поэтому делаем следующий вывод: для правильного местоположения розетки следует разобраться с расположением телевизора.

Теперь поговорим о некоторых тонкостях размещения и монтажа телевизора на стене. Первое правило монтажника:

• — телевизор должен быть прижат к стене по максимуму. Он не должен занимать много места, висеть в пространстве, он должен плотно прилегать, например как картина. Тем более современные телевизоры позволяют это сделать.
• — второе, что нужно учесть – вы должны без труда иметь доступ к выходным и входным разъемам ТВ. Нужно ли подключить обычную антенну, USB-приставку, компьютер через VGA, HDM,I DVI – неважно, доступ к этим портам должен быть удобным.
• — и самое главное, вы должны заранее продумать и наметить место крепления держащих кронштейнов. При неправильном расположении розетки, монтаж может быть затруднен, например, на том месте, где нужно просверлить отверстие, проходит электрический провод к розетке.

Чтобы сделать все по уму, нелишним будет вспомнить пословицу: семь раз отмерь – один раз отрежь. Чтобы не попасть в неловкую ситуацию при установке телевизора, требуется тщательно спроектировать весь процесс работы. Как правило, сначала покупается оборудование （сам телевизор, кронштейны и т. д.）, а потом уже продумывается схема, согласно которой будет производиться монтаж. В таком случае вам будет гораздо проще, зная все нюансы приобретенной техники, правильно подобрать место для расположения розетки за ТВ.

Существуют стандарты по размещению электрических выключателей, розеток и прочих устройств распределения электроэнергии в квартире. Однако, эти стандарты к расположению розетки для телевизора не могут быть применены, поэтому следует применять другие методы расположения.

При изучении тыльной стороны корпуса телевизора, можно заметить углубления. Наличие таких углублений и телевизионных разъемов, а также особенности крепления кронштейнов помогут правильно подобрать местоположение розетки для конкретной модели, так как оптимальная высота розеток для телевизора напрямую зависит от его размеров.

Высота розеток для телевизора в гостиной

Если вы планируете установить телевизор в зале или гостиной, вам нужно будет учесть примерное количество человек, которые будут его смотреть.

Хорошо будет посовещаться со всеми членами семьи, потом ознакомиться с мнением специалиста, и уже тогда приступать к работе. А специалисты рекомендуют устанавливать такой телевизор на высоте около 70-120 сантиметров . Это при условии, что просмотр предполагается с дивана или кресел.

Чтобы размещение ТВ всех устроило, возьмите лист картона, посадите всю семью на диван и смоделируйте местоположение телевизора. Когда все будут довольны – смело приступайте к монтажу.

Помните о том, что высота размещения телевизора напрямую зависит от высоты мягкой мебели. Чем выше мебель, тем выше должен висеть телевизор. Если у вас есть дети, которые любят смотреть телевизор, сидя на полу, то он должен висеть невысоко.

Телевизор в спальне

Розетка для телевизора, находящегося в спальне, располагается гораздо выше, чем в гостиной.

Правильное размещение розеток под телевизор напрямую зависит оттого, на какой мебели вы предполагаете просмотр, сидя, стоя и т.д. Поэтому, также как и в предыдущем случае, находясь в спальне, мы ориентируемся на высоту кровати. Естественно предполагается что в спальне вы будете смотреть телевизор исключительно лежа.

Для этого лягте поудобней, представьте, что вы смотрите телевизор, потом закройте глаза. Когда откроете, запомните место, на которое упадет взгляд. Именно там должен располагаться экран вернее (центр экрана).

Средняя высота розеток для телевизора в спальне обычно составляет 120-130 см . Но опять же здесь в каждом случае индивидуальный подход. Так как в спальне телевизор располагается выше чем в гостиной, следует отрегулировать угол наклона, при котором плоский монитор не должен отклоняться от глаз на угол более 120-140 градусов.

Отрегулировать угол наклона можно с помощью специальных кронштейнов, в которых предусмотрено регулирование угла наклона телевизора. Лучшим решением являются кронштейны, позволяющие регулировать наклон в двух плоскостях, это позволит максимально эффективно настроить ваш телевизор для просмотра.

Телевизор на кухне

Самым сложным местом для расположения телевизора считается кухня. Обычно на кухне очень мало подходящих мест, а те, которые позволяют разместить телевизор, не всегда подходят для спокойного просмотра.

В этом случае практикуется, в основном, несколько видов установки телевизора. Во-первых, это тумбочка (если таковая имеется). Также часто телевизор вешают над холодильником, либо на стене. Высота размещения розеток для телевизора на стене 120-150 сантиметров от уровня пола.

Большую роль играет размер помещения: в большой столовой или кухне проблем с размещением не возникнет, в маленьких кухнях телевизор работает на фоне, его больше слушают чем смотрят, отвлекаясь лишь на действительно важные вещи.

Как правильно выбрать место

Электроисточники лучше расположить так, чтобы не нарушать работу телевизора. Следует знать, как их смонтировать в разных комнатах.

В гостиной

Выбирать место для установки телевизионной розетки нужно в зависимости от высоты расположения приемника. Формула исчисления расстояния выглядит так:

Высота разъема = расстояние от пола до телевизора + высота техники, разделенная на 2. Такой расчет подойдет для ТВ с обычной антенной, когда нет спутника. Разъемы размещают за устройством. Для современных моделей нужно дополнительно установить вторую розетку для приставки.

Рекомендуется оборудовать мультимедиа розетку с интерфейсом HDMI за приемником, кабель от которой приведет к месту, где расположено дополнительное оборудование.

Требуется максимально плотно прижать приемник к стенке. Он должен выглядеть как картина и органично вписаться в дизайн комнаты. Если розетка будет размещена неграмотно, то сложно поставить кронштейн.

Нормальная высота монтажа розеток в гостиной, где чаще смотрят каналы, сидя на диване или в кресле, равна 130-140 см.

В спальне

Для определения расположения высоты розеток для телевизора в спальне, нужно прилечь на кровать, расслабиться, закрыть глаза, потом открыть и взглянуть на предполагаемое место монтирования ТВ.
Тот участок, на который первым упал взгляд, станет центром монитора, где устанавливают кронштейн. Моменты, на которые обращают внимание при размещении панели:

• высота мягкой мебели – кровати, дивана;
• месторасположение, с которого планируется смотреть приемник;
• настройки электроаппаратуры.

Рекомендуется, чтобы в период просмотра угол отклонения от середины дисплея был не более чем 30°.

Чтобы просматривание ТВ в спальне было удобно, рекомендуется установить регулируемый кронштейн, позволяющий ставить телевизор в комфортное положение.

При размещении приемника в спальне, выбирают расстояние 1,5 метра от пола, а на высоте 25 см от него монтируют блок розеток.

На кухне

Хозяйкам нравится просматривать фильмы, передачи, находясь на кухне. Чаще при приготовлении блюд, поэтому стандартное размещение оборудования по принципу «середина экрана – на уровне глаз» здесь неприемлема.
Если телевизор снабжен ЖК-экраном, то в горизонтальной плоскости он имеет большой угол наклона при маленьком изменении контрастности. Вертикальная плоскость при небольшом наклоне затемняет монитор.

Если хозяева будут просматривать ТВ стоя, то его вешают на расстоянии 1,75 см от пола. Если сидя на стуле, то ниже.

Многие кухни имеют маленькую площадь, поэтому единственным местом будет расположение приемника на стене. Тогда покупают подвижный кронштейн для изменения угол наклона.

ФОРМУЛА РАСЧЕТА ВЫСОТЫ УСТАНОВКИ РОЗЕТОК ДЛЯ ТЕЛЕВИЗОРА

Итак, ключевым показателем, для расчета расположения розеток, является высота установки телевизора. ТВ принято располагать напротив смотрящих так, чтобы его центр был или на уровне их глаз или чуть выше.

В зале или гостиной, телевизор чаще всего смотрят, сидя на диване или в кресле. Для среднестатистического человека, ростом около 175см, удобнее всего расположить телевизор на высоте

120см от пола до центра экрана.

Розетки делаются за телевизором, по его вертикальной оси, ближе к его верхнему краю, как показано на изображении ниже. Получилась же именно такая высота установки, путем несложных рассчетов:

Была взята высота современных телевизоров с диагональю 32” (самая распространенная минимальная диагональ приобретаемых тв), которая равна в среднем 48 см, меньше редко покупают для установки в зале или гостиной, чаще больше. Кроме того, была учтена высота современной розетки в комплекте с рамкой

8 см. Далее произведены расчеты по следующей формуле:

Формула расчета высоты установки розеток за телевизором

H установки розетки для ТВ = H установки тв + H ТВ /2 — H рамки розетки ,

Для телевизора, установленного на 120см от пола, расчет получается следующий: 120+48/2 — 8 = 136см. Для наглядности, на схеме выше все размеры представлены округленно.

Если строго следовать формуле, то верхний край розетки будет ниже верхнего края телевизора диагональю 32″ на 4 см, поэтому даже смотря телевизор стоя, вы все равно не увидите проводов и штекеров.

Даже если вы не делая расчетов , разместите розетки на рекомендуемой высоте 140см, они будут скрыты корпусом, кроме того вы всегда сможете сыграть высотой установки, благо большинство креплений реулируемые.

Пользуясь этой нехитрой формулой, вы сможете довольно точно рассчитать высоту установки практически любой розетки для любого телевизора в квартире, а если не будете точно зать размер диагонали и высоту установки тв — делайте их на 140см от пола.

Если позволяют условия – толщина и материал стены, постарайтесь утопить розеточный блок вглубь стены, например как показано на изображении ниже, это будет лучшим вариантом для установки.

Кроме высоты установки, вам необходимо знать какие и сколько их должно быть розеток для телевизора в современных условиях, от этом вы можете прочитать ЗДЕСЬ.

Если же у вас есть какие-то дополнения, исправления, замечания или просто вопросы — обязательно пишите в комментариях к статье, отвечу всем!

Последовательность работ своими руками

Рассмотрим, как самостоятельно расположить розетку для телевизора.

Когда необходимо штробление

Штробы применяют на монолитных и кирпичных стенах с большими плоскостями. Это актуально для наружных несущих покрытий и перегородок без присутствия в них сетевых шнуров. Толщина сверления большая, такие стены не смогут повредиться. Чтобы штробить внутренние плоскости, понадобится разрешение департамента по строительству.

Варианты монтажа без штробы

Это открытая установка подразумевает монтаж розеток на внешнюю стенку без сверления каналов и отверстий для подрозетников. Провода будут идти снаружи по плоскости.
Также оптимальным решением является монтаж накладных электроустановок. Этот вариант отлично подходит, когда ремонт уже сделан, и портить отделку нет желания. Разъем устанавливают даже поверх кафеля.

Выбор сечения провода

Показатель измеряется в квадратных миллиметрах, он показывает пропускную способность. Чтобы обеспечить приемнику безопасную работу, приобретают кабель с запасом сечения, тогда изоляция не пострадает от нагрузки.

Сечение проводки не равно диаметру. Последний измеряется линейкой, ставится в формулу и высчитывается площадь сечения.

Кабель для проводки всегда идет с округлением в большую сторону. Например: при исчислении получилось 2,2 кв. мм. Это означает, что нужно брать кабель 2,5 квадрата.

Крепление и фиксация

Предусмотрено 2 варианта подключения разъема. Схема звездочка означает, что старая проводка удаляется, а новая кладется через сплиттер. Он предназначен для разветвления сигнала, разделения его на пакеты и усиления.
Электроисточники ставят на входе провода в жилое помещение из подъезда. Затем проводят разводку антенных проводников. Применяется часто. Достоинства:

• провода находятся в технически безопасном месте, что важно при монтаже и профилактическом осмотре;
• сигнал устойчив;
• разделенные пакеты постоянно поставляют ток на розетки для ТВ-приемников.

Второй способ установки – шлейфовый. Главный кабель тянется к любому телевизору, а затем разветвляется на 2 и более части на другие устройства прямо на разъеме. При такой схеме подключения происходит экономия на кабеле. Недостаток в том, что на первом ТВ качество будет выше, чем на последующих.

Сколько нужно провода

Сейчас существуют разные способы передачи данных, требующие собственного подсоединения к сети. Вместо 1 розетки монтируют блок, который содержит как минимум 4 разъема.

Особенности установки выключателей и розеток на кухне

Когда речь идет об установке розетки и выключателя на кухне, то в данной ситуации вопросу нужно уделить особое внимание. На кухне, как правило, находится очень большое количество разной бытовой техники. Кроме того, именно в этом помещении присутствует огромное количество зон, которые могут быть опасными: это и открытый огонь, плиты, которые нагреваются, большое количество воды

Нужно особенно много внимания в данной ситуации уделить безопасности

Кроме того, именно в этом помещении присутствует огромное количество зон, которые могут быть опасными: это и открытый огонь, плиты, которые нагреваются, большое количество воды. Нужно особенно много внимания в данной ситуации уделить безопасности.

Не стоит использовать на кухни удлинители или переходники, лишние провода, которые очень часто становятся причиной замыкания и очень сильного пожара, который сложно ликвидировать.

Как правильно разместить на кухне розетки и выключатели: советы дизайнера видео

В кухонном помещении высота розеток и выключателей должна быть с учетом того, какие особенности имеет помещение, какие там есть электрические и иные приборы, а также в зависимости от многих других нюансов.

Существует несколько общих правил, с которыми необходимо ознакомиться каждому:

1. Поверхность, где вы варите, а также раковина — это самые опасные зоны, вблизи них нельзя монтировать их, ведь это может закончиться серьезными проблемами.
2. Установку розетки, обеспечивающий нормальную и полноценную работу бытовой техники на кухне, необходимо производить рядом с этой техникой или же над ее поверхностью.
3. Очень часто люди могут допускать одну и ту же ошибку — они располагают розетки за приборами, куда очень трудно, а порой и вовсе не реально достать.
4. Когда вы выбираете место под розетку, то в обязательном порядке нужно учитывать высоту столешницы. Это нужно для того, чтобы можно было обеспечить максимальный доступ до розетки, во время которого не будет возникать неудобств.

Неудобное расположение розеток и выключателей видео

Какая высота расположение выключателей и розеток в квартире — это очень важный вопрос, который нужно изучить во всех подробностях. Если вы нарушите какое-то правила и стандарты, то это может обернуться в дальнейшем не только дискомфортом, но и серьезной проблемой. Неправильное расположение розетки может привести к короткому замыканию, а потом к пожару. Кроме того, это может провоцировать массу неудобств, поэтому нужно соблюдать правила и относиться к данному вопросу очень внимательно. Если же вы не можете самостоятельно спроектировать расположение устройств в том или ином помещении, то воспользуйтесь услугами специалистов, которые помогут решить этот достаточно важный и деликатный вопрос.

Советы

При использовании инструментов ручки должны быть изолированы. Розетки устанавливают только в обесточенном помещении. Важно не контактировать телом с оголенными проводами. Каждую проводку перед подсоединением проверяют указателем фазы.

Чтобы самостоятельно поставить розетку под телевизор, нужно обладать знаниями и соблюдать меры безопасности при работе. Расположение ТВ на стене очень удобно и современно. В зависимости от того места, где его будут смотреть, устанавливается высота розеток на оптимальном расстоянии в 120-140 см от пола.

Правильное расположение розеток для телевизора

Современные телевизоры очень удобны, гармонично смотрятся в любой квартире. Если их удобно подключать, это будет вдвойне комфортно пользователю. Правильный выбор места расположения электророзетки даст массу преимуществ:

• позволит скрыть кабели, разъемы, провода, стыки;
• поможет приблизить ТВ к стене по максимуму, чтобы смотреть было удобнее, внешний вид техники напоминал «картину»;
• поспособствует экономии времени — правильно установленная розетка поможет беспрепятственно провести монтаж кронштейнов, подключить антенны, приставки, прочие приспособления.

Лучше всего производить установку розеток для телевизора во время ремонта квартиры, чтобы после не пришлось портить обои. Но модель ТВ может поменяться, а электророзетку лучше устраивать так, чтобы она не мешала работать другому оборудованию, идеально подходила для включения техники.

Не стоит монтировать необходимые устройства далеко от края ТВ или мебели — периодически нужно будет выключать, перезагружать приборы, и такая манипуляция будет неудобной. Доступ к ТВ-розетке должен быть беспрепятственным, это важнейшее условие при установке.

Высота электророзеток

Модели телевизоров быстро обновляются. Многие периодически меняют такую технику. Диагональ нового ТВ, общая конфигурация может быть иной. Довольно сложно каждый раз переделывать розетки — намного проще установить их так, чтобы они подходили всегда.

Существует «универсальная высота» для розетки под телевизор на стене. Если это спальня, где смотреть фильмы, прочие передачи приходится лежа, лучше монтировать устройство на высоте 2 метров. В зале разместить его стоит на меньшем расстоянии от пола — примерно 120 см. Если идет монтаж новых электророзеток, надо ориентироваться на высоту нахождения телевизора — его центр должен располагаться на уровне глаз.

Решение для скрытия кабелей за настенным телевизором над камином

• Описание
• Спецификации
• Инструкция по установке
• История
• Бытовая безопасность
• Скрыть кабели
• Соответствие электрическим нормам
• Отзывы (0)
• Возврат и доставка

Описание



Серия Pro — модель ONE-PRO — комплект включает

• 1) Встраиваемая розетка — установка в стене за телевизором или в потолке рядом с проектором
• 1) Встраиваемая розетка — устанавливается в стене в пределах 5 футов от существующей розетки или устройства защиты от скачков напряжения — Обычно устанавливается за подставкой/стойкой для AV-оборудования
• 1) Кабель питания длиной 6 футов, сертифицированный UL — подключается к имеющейся розетке или устройству защиты от перенапряжения — подключается к розетке для подачи питания на розетку PowerBridge TV
• 1) Провод питания для скрытого монтажа, соответствующий требованиям UL, зачищенный — предварительно зачищенный — ( выберите длину выше )
• Подробные простые инструкции по установке
• Шаблон для вырезания отверстия в стене



Технические характеристики

Технические характеристики модели PowerBridge ONE-PRO

Инструкции по установке

Инструкции по установке PowerBridge модели ONE-PRO. Из-за множества вариантов конструкции PowerBridge не может предоставить инструкции по прокладке проводки через стены или препятствия. Ознакомьтесь с рекомендациями по изображениям для основных концепций маршрутизации или найдите на YouTube практические методы, соответствующие вашим конкретным требованиям к установке.



Загрузите руководство по эксплуатации — нажмите кнопку ниже

Руководство по установке модели ONE-PRO (PDF, 1,4 МБ)





История

PowerBridge, разработанный лицензированным специалистом по домашней автоматизации в 2006 году, разработан и усовершенствовался, чтобы стать самым простым и безопасным в установке самодельным комплектом для укладки кабеля питания.

Единственный продукт в этой категории, продаваемый по всей стране через Amazon, с сотнями отзывов покупателей и 5-звездочным рейтингом, просто лучший выбор, чтобы скрыть уродливые шнуры настенного телевизора с плоским экраном, проектора и звуковой панели.

PowerBridge был разработан в соответствии с Национальным электротехническим кодексом и строгими стандартами тестирования продукции UL. PowerBridge скрывает уродливые шнуры, которые подключаются к телевизору от таких устройств, как кабельная приставка, DVD-плеер или игровая система, и обеспечивает простое и безопасное подключение телевизора к электросети

Бытовая безопасность

Наличие телевизора с плоским экраном на подставке или мебельном ящике представлять опасность для детей и домашних животных, которые могут действовать в доме, что может привести к опрокидыванию и падению незакрепленного тяжелого телевизора.
Настенный монтаж телевизора с помощью настенного шнура позволяет значительно снизить риски, согласно веб-сайту TVSafety.org

Из-за своей высокой и тонкой конструкции плоские телевизоры очень подвержены опрокидыванию, что может привести к повреждению имущества, телесные повреждения или даже смерть. Как показывает приведенная ниже статистика, опрокидывание телевизора — большая проблема.
• Телевизор может упасть с силой в тысячи фунтов. Это в 10 раз сильнее, чем удар от лайнмена НФЛ.
• В среднем один ребенок умирает каждые две недели, когда на него падает телевизор или мебель.
• 2/3 смертельных случаев, связанных с опрокидыванием телевизора и мебели, происходят с детьми младшего возраста.

PowerBridge разработан в соответствии с Национальным электротехническим кодексом и строгими стандартами тестирования безопасности продукции UL.
PowerBridge скрывает уродливые шнуры, которые подключаются к телевизору от таких устройств, как кабельная приставка, DVD-плеер или игровая система, и обеспечивает безопасное и простое подключение телевизора к электросети в недоступном для маленьких детей и домашних животных месте.

Скрытые кабели

НАЧНИТЕ СВОЙ ПРОЕКТ СЕГОДНЯ.
Если у вас есть телевизор с плоским экраном, и вы хотите спрятать кабели, настенный телевизор над камином, возможно, вы подумали о каком-то элегантном решении для управления питанием и кабелями в стене.

PowerBridge разработан в соответствии с Национальным электротехническим кодексом и строгими стандартами тестирования безопасности продукции UL.
PowerBridge скрывает уродливые кабели, которые подключаются к телевизору от таких устройств, как кабельная приставка, DVD-плеер или игровая система, и обеспечивает безопасное подключение телевизора к электросети.

Соответствие нормам электробезопасности

Встраиваемые комплекты PowerBridge соответствуют Национальным нормам электротехники 400.7, в частности, разрешается установка в соответствии с нормами.

NEC 2014 Статья 400.7 Разрешенные виды использования (гибкие шнуры) — 400.7(A)(11)
«Между существующей розеткой розетки и вводом, где ввод обеспечивает питание дополнительной одиночной розетки розетки. Проводка, соединяющая вход с одиночной розеткой, должна соответствовать методу проводки Главы 3. Ввод, розетка и способ подключения согласно Главе 3, включая гибкий шнур и фитинги, должны быть указаны в списке для конкретного применения».

Кабель, проложенный за стеной, является проводкой типа NMB, разрешенной главой 3.
PowerBridge указан как сборка, предназначенная специально для этого приложения и соответствующая стандартам UL UL498, UL514C и UL817

Как переместить электрическую розетку за настенный телевизор

• О нас

Войти

Добро пожаловать! Войдите в свою учетную запись

ваше имя пользователя

ваш пароль

Забыли пароль?

Восстановление пароля

Восстановите пароль

ваш адрес электронной почты

Поиск

—

27 декабря 2020 г.

Провода, идущие из-за настенного телевизора в настенную розетку, могут немного раздражать глаза. К счастью, есть способы избавиться от этих торчащих проводов, чтобы ваши развлечения выглядели более эстетично! Мы сделали мастер-класс и руководство о том, как переместить электрическую розетку за настенный телевизор, поэтому продолжайте читать ниже, чтобы увидеть, как мы это сделали!

Поскольку в наши дни многие телевизоры плоские, гораздо чаще их крепят к стене. Проблема, чаще всего, заключается в том, что розетка расположена близко к полу, из-за чего ваши шнуры питания и другие провода свисают и находятся в постоянном поле зрения.

В спальнях нашего дома розетки расположены близко к полу, поэтому, когда мы устанавливали телевизоры в детских комнатах, провода оставались на виду! Если вы чем-то похожи на нас, то вы не поклонник этих проводов, не говоря уже о том, что это может быть проблемой безопасности, если у вас есть дети. Мы решили переместить (точнее, добавить) розетки за телевизором в наших детских спальнях.

Начнем!

Вот список инструментов и расходных материалов, которые вам понадобятся, а также некоторые из них, которые немного облегчат работу.

• Необходимые инструменты
• Ножовка для гипсокартона
• Инструмент для зачистки проводов
• Инструмент для поиска гвоздей
• Карандаш
• Электрический провод
• Изолента
9000 3 Стальная рыболовная лента
• Универсальный нож
• Небольшой уровень
• Дрель и биты
• Выходная коробка (старая работа в нашем случае)
• Настенная розетка
• Крышка розетки
• Фонарик (или другой источник света)

Определите местонахождение новой розетки

Первое, что вам нужно выяснить, это местонахождение вашей новой розетки. Мы решили разместить обе новые розетки непосредственно над розеткой, от которой мы брали питание, что упростило прокладку проводов без необходимости сверлить какие-либо отверстия в стенных стойках, что также можно было сделать при необходимости. Выбрав место, отметьте карандашом место, где вы будете устанавливать новую (старую) электрическую коробку.

Как только вы определитесь, где вы хотите установить новую розетку, используйте искатель шпилек рядом с тем местом, где будет установлена ​​розетка, и сделайте небольшую отметку, где находится шпилька. Прежде чем окончательно определить место для розетки, убедитесь, что вы находитесь на расстоянии одного-двух дюймов от шпильки (это гарантирует, что вы не прорежете отверстие в верхней части шпильки). Теперь вы можете сделать еще одну небольшую отметку, где будет приземляться край розетки.

План новой розетки

Используя последнюю сделанную отметку, прижмите новую коробку открытой стороной к стене. Используйте карандаш, чтобы обвести стороны и верхнюю часть коробки, чтобы у вас была контрольная метка для ее местоположения. Затем используйте небольшой уровень и убедитесь, что ваш контур действительно ровный. Если ваши линии неровные, вы можете легко перерисовать их, прижав уровень к стене и используя его как линейку.

Теперь вы можете еще раз убедиться, что ваше настенное крепление не будет мешать размещению коробки, которую вы нарисовали, конечно, это применимо только в том случае, если в настоящее время у вас есть телевизор, прикрепленный к стене. Прижмите крепление и телевизор к стене и убедитесь, что для новых заглушек достаточно места.

Вырезание отверстия

Перед тем, как вырезать отверстие для розетки, дважды проверьте наличие электрических проводов, которые могут находиться внутри стенной полости. Отойдя на несколько дюймов от шпильки, которая была расположена при разметке отверстия, вы сможете избежать их. Если есть КАКОЙ-ЛИБО риск перерезать провода в вашем доме, настоятельно рекомендуется переключить выключатель в зону, в которой вы будете работать.

Кроме того, при использовании пилы для гипсокартона или любого другого инструмента, который вы решите использовать для вырезания отверстия, соблюдайте особую осторожность, чтобы не проникнуть слишком глубоко в стену, иначе вы рискуете проткнуть или прорезать стену непосредственно за ней. .

Итак, вы должны отследить область на стене, и вы готовы приступить к ее вырезанию. Я бы порекомендовал использовать пилу для гипсокартона, так как она позволяет быстро вырезать отверстие. Когда я вырезал наш, я начал в верхнем левом углу и вырезал правую вертикальную линию, затем переместился в верхний правый угол и вырезал вторую вертикальную линию, и без особой причины я решил вырезать верхнюю, а затем нижнюю горизонтальные линии. Когда я закончил последнюю часть разреза, я позаботился о том, чтобы схватить удаляемую часть, чтобы она не упала в полость стены. Сейчас самое время протестировать используемую розетку.

Прокладка новых проводов

К этому моменту вы должны быть готовы провести провода в полость стены и выйти из обеих розеток. Первый шаг — ОТКЛЮЧИТЬ ПИТАНИЕ в розетке, к которой вы собираетесь подключаться. Не рискуйте ничем здесь, выключите выключатель и убедитесь, что в розетке нет питания. Вы можете использовать тестер электрической розетки, чтобы убедиться, что там, где вы работаете, нет электричества.

Снимите настенную панель и розетку, как только убедитесь, что питание отключено. Когда я прокладывал новые провода в полость стены, мне нужно было открыть одно из отверстий в задней части каждой розетки. Один в существующей выходной коробке и один в новой выходной коробке. Вам нужно будет отрезать кусок провода достаточной длины, чтобы охватить стенную полость от розетки до розетки, и, если возможно, оставить себе много лишнего провода. Я использовал стальную рыбную ленту и пропустил ее в существующую коробку, вверх через стену и через прорезанное верхнее отверстие.

Проложите провод в задней части новой коробки и выведите ее из передней части. Теперь можно установить новую коробку в стену. Вставьте коробку вдоль проводов в прорезанное отверстие и затяните винты, пока они не притянут коробку к гипсокартону.

Подключение розеток

Установив новую коробку и проложив новые провода, вы можете подключить розетки. Начните с имеющейся розетки, зачистите оболочку проводов, будьте осторожны, чтобы не перерезать какие-либо внутренние провода. Оторвите разделительную бумагу, чтобы она не мешала. Теперь вам нужно зачистить горячий провод (черный) и нейтральный провод (белый), чтобы вы могли подключить их к нужным клеммам. Прочтите заднюю часть розетки, чтобы убедиться, что вы правильно подключили провода. (Более подробную информацию о том, как правильно подключить дополнительную розетку, со схемой подключения вы можете получить ЗДЕСЬ!)

Теперь можно подключить новую розетку. Это будет сделано очень похоже на существующую емкость. Зацепив черный провод на горячую сторону, нулевой провод на нейтральную клемму и землю, естественно, на клемму заземления. Прежде чем подключать провода, убедитесь, что у вас не слишком много лишних проводов. Избыток провода от розетки затруднит укладку их обратно в коробку.

Когда все провода подключены, можно установить розетки в коробки. Затяните верхний и нижний винты, которые удерживают розетку на месте, установите настенные пластины, и работа сделана!

Проект завершен

Прежде всего, найдите минутку, чтобы полюбоваться своей работой, этот проект не только практичен, но и довольно прост, если у вас есть базовые знания в области строительства. При этом очень доступно!

Влияние, которое этот проект может оказать на комнату, бесценно. Это простой и эффективный способ скрыть нежелательные свисающие провода, а также более безопасный вариант, если у вас есть дети! Те же самые концепции, описанные в этом мастер-классе, можно использовать и для скрытия других проводов, от кабельных проводов до кабелей HDMI. Просто используйте любую розетку / розетку, которая вам нужна для прокладки кабелей, и добавьте новую коробку за телевизором и одну за вашими электронными устройствами. Мы постараемся рассказать об управлении кабелями в другом блоге.

Спасибо, что прочитали наш мастер-класс! Мы надеемся, что вы получили полезную информацию и ваш проект пойдет хорошо. Не стесняйтесь обращаться, если мы можем чем-то помочь, и мы надеемся увидеть вас снова! Удачи во всех ваших будущих Home-Edits!

Помните, что этот блог предназначен только для развлекательных целей.  Что касается ВСЕХ наших бесплатных проектов и учебных пособий, обязательно прочитайте полное руководство перед началом проекта. Стройте на свой страх и риск, будьте умны, будьте в безопасности. Мы не несем ответственности за какие-либо травмы или ущерб, понесенные при следовании инструкциям с нашего сайта. Ни один из наших постов не следует рассматривать как совет эксперта; при необходимости проконсультируйтесь со специалистом, прочтите все руководства по технике безопасности и инструкции и примите все меры предосторожности. Все проекты, выполненные в соответствии с инструкциями, найденными на этом сайте, выполняются на ваш страх и риск.
