Самодельный влагоотделитель для компрессора своими руками

для старого компрессора у меня был сделан фильтр-осушитель из пластикового фильтра для воды, заполненного силикагелем (кошачий туалет). Со своей задачей он справлялся хорошо, но компрессор я поменял на более мощный, и если старый давал максимум 8 атм, то новый уже 10, а это максимальное давление, которое выдерживают такие фильтры. Поэтому. чтобы не получить БАБАХ в мастерской, я решил сделать новый фильтр, который и представляю на суд общественности. 🙂

Основой его служит стальная труба 100мм. с толщиной стенок 3 мм. Верхнюю и нижнюю крышки сделал из 14 швеллера.

От трубы отрезал 80 см., от швеллера 2 квадрата 14х14 см. Все очистил от ржавчины.Для очистки трубы изнутри использовал круг проволочный 100 мм., с приваренной к нему шпилькой, зачистил не до блеска, но ржавчины и прочей дряни не осталось.

К трубе привариваю 8 проходных гаек М12, по 4 на сторону.

Ставлю на основание и размечаю места отверстий.

Получилась вот такая конструкция, крышки получились чуть-чуть не параллельны друг другу, надо было сделать какой-нибудь шаблон, а не размечать «на глаз», но в целом это не критично.

В нижней крышке просверливаю отверстие 12мм, и привариваю гайку М12, рассверливаю ее сверлом 12мм, и нарезаю трубную резьбу 1/4 дюйма, и вкручиваю пробку для слива конденсата.

Из бензо-маслостойкой резины делаю прокладки вверх и вниз, в нижней вырезаю отверстие для слива конденсата.

К корпусу фильтра привариваю две гайки М12, одну внизу (для подачи воздуха от компрессора), и вторую вверху для выхода готового воздуха. И все так же как и с гайкой для пробки, рассверливаю, нарезаю резьбу, вкручиваю штуцеры.

В нижней части фильтра привариваю 3 опорных планки, они ограничивают камеру сбора конденсата, и на них будет опускаться кассета фильтра.

В целом, фильтр готов, собираю и опрессовываю.

Давление держит, утечек нет.

Из 1 мм. стального листа вырезаю 5 кругов для внутренних перегородок. И обтачиваю их точно под размер трубы

вырезаю в них отверстия и крашу.

Корпус фильтра и другие детали также окрашиваю изнутри и снаружи.

После сушки, прикручиваю нижнюю крышку и начинаю сборку.
К нижней перегородке прикручиваю шпильку М5, на которой будет держаться вся внутренняя кассета. Опускаю ее на упоры и наполняю до середины фильтра хозяйственными губками из нержавейки (надеюсь, что они действительно из нержавейки, как написано на упаковке), всего уходит 20 мочалок.

Следующие перегородки собираю из 2 кругов, поместив между ними куски от салонного фильтра для автомобиля. Одну перегородку укладываю на мочалки.

И насыпав сверху силикагель, закрываю 2 перегородкой. Вверху остается небольшая камера очищенного воздуха.

Закрываю все это верхней крышкой через прокладку. К крышке прикручиваю пост фильтр с регулятором давления.

Делаю маленький шланг для соединения фильтра с пост фильтром. Еще раз провожу проверку давлением, и устанавливаю на место, где он будет стоять.

Надеюсь. что загрузки этого фильтра мне хватит минимум на год, а может даже и больше.

Более подробно в видео.
Часть 1 —


Recommendations

FakeHeader

Comments 31

Экий самогонный аппарат получился!
Внутри покрасил? Там конденсат будет.
Вообще, эти фильтры надо делать по принципу холодильника: компрессор — охладитель — сифон — конденсатор — далее уже кошачий фильтр.

Вот мне интересно если подключить манометр на выходе и включить пистолет. какое реальное давление пропустит этот фильтр и тоненькие шланги? Мне кажется не много. Городульку из быстросьемов меж фильтрами считаю вообще бредом который только производительность крадет. надо было все на прямую последовательно скручивать, или хотябы без быстросьемов.

Шланги не такие уж и тоненькие — 8мм. внутренний диаметр. Производительности в литрах/минуту под мои цели с избытком хватает. Да и делал я это под свои задачи. Если кому то хочется сделать входы и выходы из дюймовой трубы, и соединить их такими же шлангами, это его личное дело, а мне нравится так.

Выход из фильтра быстро забьёт пылью от силикагеля. Высота мочалок (20 штук) у тебя тоже большая. Они только занимают объём. Достаточно было бы 5 в низу и 5 в верху. После влагоуловителя ставишь колбу фильтра из полипропилена, а не из поликарбоната. Он держит 16 Атм.И в неё нитяной фильтр. Вот тебе пример.www.drive2.ru/c/471786696657077090/ Только для сушки придётся всю конструкцию снимать что бы силикагель из неё высыпать. Но это не проблема.

Почему такая уверенность, что селикагеля хватит на год, а то и более? Селикагель улавливает влагу до тех пор, пока не наступит насыщение, а потом из него надо выпаривать накопленную влагу.

Не думаю, что того объёма, который ты засыпал, хватит на такой срок. У промышленных осушительных установках, работающих на селикагеле, как правило, две батареи, которые резервируют друг друга: пока одна в работе, другая сушится (выпаривается) встроенным в неё ТЭНом.

У меня же не промышленное производство, исходя из этого и думаю о таких сроках. Для контроля и поставил пост фильтр, если у него на колбе начнет появляться влага, значит пора менять силикагель.

Почему такая уверенность, что селикагеля хватит на год, а то и более? Селикагель улавливает влагу до тех пор, пока не наступит насыщение, а потом из него надо выпаривать накопленную влагу. Не думаю, что того объёма, который ты засыпал, хватит на такой срок. У промышленных осушительных установках, работающих на селикагеле, как правило, две батареи, которые резервируют друг друга: пока одна в работе, другая сушится (выпаривается) встроенным в неё ТЭНом.

проще купить рифрежераторный осушитель до точка росы +3

Вот вся нужная инфа начинающему или со стажем компрессороводу)))

Начнём с переделки гавёного поролонового фильтра на нормальный бумажный
от автомобилей всех марок.

19) www.drive2.ru/b/3128953/
тоже фильтр:
А если зимой?
Конденсат возможно будет переть ну уж очень много!
i-a.d-cd.net/xcAAAgClyOA-1920.jpg

А теперь сказ про Итальянца.
Чистокровный Итальянец, который не воняет той самой
кЕтайской краской и хлористым пластиком.
Запчасти на него в продаже есть.
i-a.d-cd.net/F8AAAgKlyOA-1920.jpg
И его обзоринг.

На мой взгляд продуманная система воздушного охлаждения благодаря интересному кожуху! i-a.d-cd.net/E0AAAgKlyOA-1920.jpg

Хоть он и Итальянец а имеет 1 хрен обычный гавно поролон фильтр(((

И видос про него

Почему такая уверенность, что селикагеля хватит на год, а то и более? Селикагель улавливает влагу до тех пор, пока не наступит насыщение, а потом из него надо выпаривать накопленную влагу. Не думаю, что того объёма, который ты засыпал, хватит на такой срок. У промышленных осушительных установках, работающих на селикагеле, как правило, две батареи, которые резервируют друг друга: пока одна в работе, другая сушится (выпаривается) встроенным в неё ТЭНом.

В промышленных адсорбентных осушителях и не селикагель вовсе, там молекулярные сита))) И регенерация адсорбента там без ТЭНов. Но это не принципиально, суть ты правильно описал. Тоже согласен с тобой, что такого количества селикагеля хоть бы на один нормальный покрас хватило, дальше эффективность этого осушителя сведется к нулю.

На работе у нас осушитель бОльшего объема, плазма чпу шпарит во всю.
Разбирал осушитель (он у нас покупной, сделан из трубы, снизу заварена, крышка прикручена болтами, штук по 8 на каждой стороне). Слив сделан прям в дне, накручен шаровый кран, а осушитель на ножках стоит.
Подача в нижней части осушителя, выход — в верхней крышке.
Нижняя треть осушителя вообще пустая, потом стоит перфорированная перегородка. Сверху, во второй трети натрамбована стружка от фторопласта. Вообще, я неправильно описал. Эти две части занимают практически по половине объема, если представить, вдвоем они занимают процентов восемьдесят всего объема), а вот сверху стоит банка, сделанная из жести с круглой перфорацией.

У банки дно и крышку можно снять, они на загнутых усиках держатся, внутри натрамбован силикагель. Если силикагель темнеет, то его надо прям в этой кастрюле при 200 градусах пожарить минут 15 в печке, мы засовываем в полимерную печь. Если силикагель уже прокрашен, т.е. сырой, то дальше будут фильтра быстро умирать.
Ну это так, для обмена опытом и дальнейших улучшений:)

На грузовиках стоят сменные осушители. Не вариант такой приспособить?

Наверное можно, но я о них ничего не знаю, и не уверен, что он обойдется дешевле.

отличная работа . беру на заметку себе . построил летом компрессор 600 л / мин с двигателем Лифан (если интересно посмотри у меня в блоге ). теперь всё остальное делаю . удачи

Что-то не нашел в твоем блоге ничего с двигателем Лифан. Чем-то попахивает.

Задача влагоотделителя как важного устройства, помогающего в работе автомобильным малярам — выполнять роль осушителя для чрезмерно влажного воздуха, проходящего через краскопульт или компрессор. Зачем это нужно делать? Без масловлагоотделителя наносимая на элементы кузова машины краска быстро начнёт осыпаться, а сам кузов ржаветь. Использование этого аппарата — гарантия того, что лакокрасочное покрытие (ЛКП) вашего автомобиля прослужит достаточно долго.

Заводской или самодельный влагомаслоотделитель?

Если вы не занимаетесь профессионально покраской машин, вряд ли испытываете необходимость приобретать влагоотделитель, разработанный и собранный каким-либо крупным производителем. Мощность аппарата и количество краски, которое он способен пропускать через себя в промышленных масштабах, очень сильно влияют на цену, которую готов платить далеко не каждый автовладелец.

Что же тогда делать, если срочно нужно покрасить, например, крыло автомобиля или перекрасить его полностью, а денежных средств для того, чтобы обратиться в автомалярную мастерскую, сейчас нет? Можно попробовать сделать влагоотделитель своими руками, как предложено в видео.

Ниже мы расскажем, как собрать эффективный, работающий, надёжный влагоотделитель.

Есть три способа, с помощью которых избыточная влага убирается из воздуха

, попадающего в покрасочный компрессор:

  1. специальные фильтры;
  2. применение центробежной силы;
  3. воздействие низких температур.

Разновидности влагоотделителей, создаваемых своими руками

В связи со способами, указанными выше, которые применяются для удаления лишней влажности из пропускаемого через влагомаслоотделитель воздуха, квалифицированные маляры различают такие виды этих устройств:

  • с холодильным способом отделения влаги;
  • с силикагелем, поглощающим избыточную влажность;
  • с циклонным способом.

Ни один из описанных видов влагоотделителей не имеет неоспоримых преимуществ перед другими. У каждого есть определённые недостатки. Чтобы сделать правильный выбор, перед началом изготовления масловлагоотделителя своими руками следует внимательно рассмотреть и проанализировать схемы типов аппаратов и чётко знать свои цели, для выполнения которых нужен этот прибор.

Перед тем как начать собирать устройство, вам понадобится небольшой комплект инструментов, которые значительно облегчат вам процесс работы:

Самодельный аппарат с циклонным способом очистки

Принцип, по которому действуют такие влагоотделители: как только воздух попадает в камеру устройства, под действием центробежной силы он начинает стремительно вращаться. Тяжёлые частицы (масло, конденсат или песок), находящиеся в этот момент в воздухе, подвергаются влиянию центробежной силы, и их отбрасывает на стенки камеры. В это же самое время воздух, очищенный от примесей и избыточной влаги, проходит через отверстие, расположенное в нижней части камеры, и направляется в компрессор.

Чтобы изготовить такое устройство, нужно найти:

  • газовый баллон, который использовался ранее для хранения пропана;
  • сварочный аппарат;
  • штуцер;
  • 2 трубки из металла небольшого размера и длины.

Порядок проведения работ

Выполнять работы нужно в такой последовательности:

  1. баллон нужно установить краном вниз;
  2. один из штуцеров с помощью сварки прикрепляется к верху баллона, через него будет подаваться воздух на вход;
  3. отмеряем 2/3 высоты корпуса баллона и сварочным аппаратом крепим второй штуцер, который будет работать на выход;
  4. если вы хотите добиться от влагоотделителя, сделанного своими руками, лучшей эффективности, разрежьте корпус баллона пополам, насыпьте внутрь деревянные опилки или стружку, а в нижней части устройства поставьте сетку, которая будет выполнять роль фильтра. После этого аккуратно приварите друг к другу две половинки будущего аппарата и проверьте его на герметичность.

Теперь циклонный масловлагоотделитель готов к использованию.

Самодельный влагоотделитель с очисткой силикагелем

Для изготовления такого типа осушителя вам понадобится использованный водяной фильтр, а лучше масляный, и силикагель. Главная трудность при создании своими руками этого аппарата состоит в том, чтобы правильно разместить слой силикагеля.

Порядок работы:

  1. разберите на составные части использованный фильтр для автомобильного масла;
  2. рроверьте состояние патрубка, через который ранее подавалось масло в фильтр. Если он находится в удовлетворительном состоянии, его вполне можно сделать местом входа воздуха в камеру влагоотделителя;
  3. осмотрите фильтр на предмет дополнительных отверстий, которые могут нарушить герметичность изделия, и уберите их силиконовым герметиком или болтами с прокладками;
  4. повторите действия пункта 1 в обратном порядке;
  5. засыпьте силикагель в свободные места, чтобы полностью заполнить их;
  6. закрепите верхнюю крышку фильтра с помощью болта;
  7. если вам это необходимо, приварите кронштейны для крепления вашего влагоотделителя в удобном для вас месте.

Самодельное устройство с холодильным способом очистки

Принцип действия такого влагоотделителя основан на знании того, что влага обладает способностью конденсироваться из-за воздействия низкой температуры. Благодаря качественному удалению избыточной влажности воздуха, подаваемого в компрессор, такие аппараты очень популярны в среде профессиональных автомаляров. Подобный влагомаслоотделитель вы можете сделать своими руками: достаточно всего лишь пропускать воздушную смесь через холодильное оборудование или морозильную камеру.

Сложности при изготовлении агрегата такого типа таковы:

  1. нужно решить, как будет выводиться конденсат из влагоотделителя. Для этого к камере морозильника можно приварить специальный штуцер;
  2. необходимо позаботиться о полной герметизации вашего устройства.

Важные рекомендации, которые помогут сделать самодельный влагоотделитель для компрессора

На основе написанного выше вы можете предположить, что сделать надёжный масловлагоотделитель своими руками, — несложное дело, которое не займёт много времени и усилий. Это так. В то же время следует очень постараться, чтобы устройство получилось качественным и выполняло возложенные на него функции, иначе ЛКП вашей машины долго не проживёт. Для этого нужно придерживаться следующих рекомендаций:

  • проверьте ваш агрегат на соответствие техническим характеристикам компрессора. Может получиться так, что ваш самодельный аппарат не сможет выдержать мощности краскопульта;
  • используйте качественные материалы для сварки;
  • проверьте штуцеры и патрубки на предмет беспроблемного прохождения через них воздушной смеси;
  • применяйте качественные герметики и проведите тест на герметичность вашего изделия.

Чтобы улучшить качество покраски автомобиля с помощью компрессора, специалисты рекомендуют дополнительно использовать такое устройство, как влагоотделитель. Оно уменьшает влажность воздуха, который нужен для распыления краски. Если лишнюю влагу не убирать, то корпус подвергается коррозии, а само лакокрасочное покрытие прослужит недолго.

Что собой представляет устройство и для чего используется

Влагоотделители отличаются по своей конструкции и принципу работы. Стоимость заводской модели немалая, она зависит от мощности аппарата и его производительности. Существует также несколько самодельных схем, которые помогут в домашних условиях сделать надёжный и эффективный влагоотделитель.

Чтобы убрать влагу из компрессора, можно использовать низкую температуру, центробежную силу или специальные фильтры. Главная задача – убрать лишнюю влагу до того, как воздушная смесь попадёт в компрессор. Для создания подобного устройства необходимо чётко соблюдать инструкции опытных механиков и проводить сборку деталей в соответствии с указаниями.

Самые распространённые виды самодельных влагоотводителей

Специалисты рекомендуют использовать следующие виды влагоотводителей:

  • циклонного типа;
  • поглощающие влагу с помощью силикагеля;
  • холодильного типа.

Каждый тип имеет свои преимущества и недостатки. Чтобы выбрать оптимальный вариант для себя, необходимо ознакомиться со всеми схемами устройств. В конструкциях используются старые баллоны, масляные фильтры, элементы холодильного оборудования. Перед началом работы убедитесь, что в наличие есть сварочный аппарат, набор ключей и отвёрток, дрель, молоток, клей и изоляционный материал.

Самодельные устройства циклонного типа

Принцип действия циклонного влагоотделителя достаточно прост. При попадании потока сжатого воздуха в установку он начинает вращаться. Под действием центробежной силы конденсат, небольшие частицы мусора и масла направляются к стенкам. В это время очищенный воздух проходит в нижнее центральное отверстие и далее подаётся в компрессор.

Воздушная смесь подается через верхнее отверстие, под дейтсвием центробежной силы влага отделяется и выводится через выходной патрубок

Для создания самодельного центробежного аппарата нам понадобятся:

  • старый пропановый баллон;
  • штуцер;
  • сварочный аппарат;
  • две металлические трубки небольшой длины.

В качестве корпуса отлично подойдёт старый баллон, он имеет достаточную высоту и может выдерживать повышенное давление. Порядок работ следующий:

  1. Устанавливаем изделие вертикально, краником вниз.
  2. Входной штуцер привариваем к верхней части корпуса. Он должен быть смещён ближе к одной из стенок баллона.

Привариваем входной штуцер и выходной патрубок к баллону

Циклонный влагоотделитель устанавливаем вертикально, влага будет выводиться через нижнее отверстие с клапаном

Для улучшения эффективности работы влагоотводителя можно добавить внутрь деревянную стружку и поставить на выходе фильтрующую сетку. Но в этом случае потребуется разрезать корпус поперёк и после окончания работ скрепить его обратно при помощи специальной герметичной прокладки.

Влагоотделитель с использованием силикагеля

Силикагель позволяет отфильтровать воздушную смесь, достаточно лишь правильно разместить слой этого вещества в корпусе от масляного или водяного фильтра. Старое оборудование от Волги оптимально подойдёт для создания самодельного влагоотделителя.

  1. Разбираем старый масляный фильтр.

Разбираем старый масляный фильтр и подготавливаем его к дальнейшей работе

Для заглушки отверстий используем болты нужного диаметра и герметик

Заполняем все свободное пространство корпуса силкагелем

Плотно прижимаем верхнюю крышку к корпусу маляного фильтра

Конструкция фильтра имеет несколько кронштейнов, с помощью которых фильтр легко устанавливается на нужное место.

Чтобы максимально эффективно задействовать силикагель, входное и выходное отверстия должны располагаться на разных концах корпуса.

Устройство холодильного типа

Как известно, низкая температура позволяет конденсировать влагу, которая находится в воздушной смеси. Влагоотделители холодильного типа довольно популярны среди автомехаников. Устройства покрывают практически все требования для воздуха, что подаётся в компрессор. При создании влагоотделителя необходимо направить воздушный поток через морозильную камеру или другое холодильное оборудование.

Важно полностью загерметизировать морозильник в ресивере и сделать патрубок для отвода конденсата. Для жителей «холодных» регионов нашей страны специалисты рекомендуют сделать подвод воздуха в компрессор с улицы. В зимнее время вы будете напрямую получать воздушную смесь с низким содержанием влаги.

Практические рекомендации по созданию влагоотделителей разных видов

На первый взгляд кажется, что сделать влагоотделитель своими руками не составляет труда. Но если работа будет выполнена некачественно, то некоторая часть влаги попадёт в компрессор и окажет негативное влияние на качество покраски. Из самых важных практических советов можно назвать следующие:

  1. Корпус агрегата должен быть герметичен и выдерживать высокое давление.
  2. Для соединений патрубков нужно использовать качественную сварку или спайку.
  3. Диаметр входящих и выходящих отверстий должен быть достаточен для беспрепятственного прохода воздуха.
  4. Самодельный влагоотводитель должен соответствовать все требованиям компрессорной установки по давлению, мощности и эффективности.

Видео: изготовление влагоотделителя своими руками

Преимущества и важность применения устройства

Использование влагоотделителя во время покраски автомобиля компрессорной установкой существенно увеличивает срок службы покрытия и защищает кузов от коррозии. Воздух должен быть сухим – это достигается за счёт использования холодильного оборудования, центробежной силы или силикагеля. Собрать самодельное устройство можно из старого баллона, огнетушителя, масляного или водяного фильтра.

Некоторые компрессорные установки подают воздух под высоким давлением и требуют заводских фильтров и влагоотделителей. Перед подключением осушителя внимательно изучите инструкцию производителя и убедитесь, что все требования к воздушной смеси будут выполнены.

Чтобы компрессорная установка более качественно наносила слой краски, специалисты рекомендуют подавать в неё сухой воздух. Убрать лишнюю влагу можно с помощью самодельных влагоотделителей. Они обойдутся дешевле заводских и, при качественном изготовлении, будут надёжно и эффективно работать долгое время.

Самодельный фильтр-осушитель (влагоотделитель) для компрессора

Самодельный фильтр-осушитель (влагоотделитель) для компрессора


Для старого компрессора у меня был сделан фильтр-осушитель из пластикового фильтра для воды, заполненного силикагелем (кошачий туалет). Со своей задачей он справлялся хорошо, но компрессор я поменял на более мощный, и если старый давал максимум 8 атм, то новый уже 10, а это максимальное давление, которое выдерживают такие фильтры. Поэтому. чтобы не получить БАБАХ в мастерской, я решил сделать новый фильтр, который и представляю на суд общественности.

Основой его служит стальная труба 100мм. с толщиной стенок 3 мм. Верхнюю и нижнюю крышки сделал из 14 швеллера.

3 основных детали.

От трубы отрезал 80 см., от швеллера 2 квадрата 14х14 см. Все очистил от ржавчины. Для очистки трубы изнутри использовал круг проволочный 100 мм., с приваренной к нему шпилькой, зачистил не до блеска, но ржавчины и прочей дряни не осталось.

К трубе привариваю 8 проходных гаек М12, по 4 на сторону.

Размечаю.

И ставлю на прихватки, окончательно обварю, после примерки.

Ставлю на основание и размечаю места отверстий.

Получилась вот такая конструкция, крышки получились чуть-чуть не параллельны друг другу, надо было сделать какой-нибудь шаблон, а не размечать «на глаз», но в целом это не критично.

В нижней крышке просверливаю отверстие 12мм, и привариваю гайку М12, рассверливаю ее сверлом 12мм, и нарезаю трубную резьбу 1/4 дюйма, и вкручиваю пробку для слива конденсата.

Из бензо-маслостойкой резины делаю прокладки вверх и вниз, в нижней вырезаю отверстие для слива конденсата.

К корпусу фильтра привариваю две гайки М12, одну внизу (для подачи воздуха от компрессора), и вторую вверху для выхода готового воздуха. И все так же как и с гайкой для пробки, рассверливаю, нарезаю резьбу, вкручиваю штуцеры.

В нижней части фильтра привариваю 3 опорных планки, они ограничивают камеру сбора конденсата, и на них будет опускаться кассета фильтра.

В целом, фильтр готов, собираю и опрессовываю. Давление держит, утечек нет.

Из 1 мм. стального листа вырезаю 5 кругов для внутренних перегородок. И обтачиваю их точно под размер трубы

вырезаю в них отверстия и крашу.

Корпус фильтра и другие детали также окрашиваю изнутри и снаружи.

После сушки, прикручиваю нижнюю крышку и начинаю сборку.
К нижней перегородке прикручиваю шпильку М5, на которой будет держаться вся внутренняя кассета. Опускаю ее на упоры и наполняю до середины фильтра хозяйственными губками из нержавейки (надеюсь, что они действительно из нержавейки, как написано на упаковке), всего уходит 20 мочалок.

Следующие перегородки собираю из 2 кругов, поместив между ними куски от салонного фильтра для автомобиля. Одну перегородку укладываю на мочалки.

И насыпав сверху силикагель, закрываю 2 перегородкой. Вверху остается небольшая камера очищенного воздуха.

Закрываю все это верхней крышкой через прокладку. К крышке прикручиваю пост фильтр с регулятором давления.

Делаю маленький шланг для соединения фильтра с пост фильтром. Еще раз провожу проверку давлением, и устанавливаю на место, где он будет стоять.

Надеюсь. что загрузки этого фильтра мне хватит минимум на год, а может даже и больше.

Более подробно в видео.

Автор: Олег
Источник: www.drive2.ru/c/522915086860294068/

Самодельный фильтр для компрессора


Влагоотделитель для компрессора своими руками (20 фото + описание)

Самодельный фильтр-осушитель (влагоотделитель) для компрессора своими руками.

Установил себе в мастерскую компрессор на 10 атмосфер, также решил сделать самодельный фильтр влагоотделитель.

Процесс изготовления фильтра, показан на этих фото.

Основой фильтра служит стальная труба диаметром 100 мм. с толщиной стенок 3 мм. Верхнюю и нижнюю крышки сделал из 14 швеллера.  От трубы отрезал 80 см, от швеллера 2 квадрата 14 х 14 см. Все очистил от ржавчины.

Для очистки трубы изнутри использовал круг проволочный 100 мм, с приваренной к нему шпилькой, зачистил не до блеска, но ржавчины и прочей дряни не осталось.

К трубе привариваю 8 проходных гаек М12, по 4 на сторону.

Сверлим отверстия.

Делаю пробку для слива конденсата. В нижней крышке просверливаю отверстие 12 мм, и привариваю гайку М12, рассверливаю ее сверлом 12 мм, и нарезаю трубную резьбу ¼ дюйма, и вкручиваю пробку для слива конденсата.

Из бензо-маслостойкой резины, делаю прокладки вверх и вниз, в нижней вырезаю отверстие для слива конденсата.

К корпусу фильтра привариваю две гайки М12, одну внизу (для подачи воздуха от компрессора), и вторую вверху для выхода готового воздуха. И все так же как и с гайкой для пробки, рассверливаю, нарезаю резьбу, вкручиваю штуцеры.

В нижней части фильтра привариваю 3 опорных планки, они ограничивают камеру сбора конденсата, и на них будет опускаться кассета фильтра.

Корпус готов, собираю и опрессовываю. Давление держит, утечек нет.

Затем из 1 мм. стального листа вырезаю 5 кругов для внутренних перегородок. И обтачиваю их точно под размер трубы. Вырезаю в них отверстия и крашу.

Корпус фильтра и другие детали также окрашиваю изнутри и снаружи.

После сушки, прикручиваю нижнюю крышку и начинаю сборку. К нижней перегородке прикручиваю шпильку М5, на которой будет держаться вся внутренняя кассета. Опускаю ее на упоры и наполняю до середины фильтра хозяйственными губками из нержавейки, всего уходит 20 мочалок.

Следующие перегородки собираю из 2 кругов, поместив между ними куски от салонного фильтра для автомобиля. Одну перегородку укладываю на мочалки.

Насыпал сверху силикагель, закрываю 2 перегородкой. Вверху остается небольшая камера очищенного воздуха.

Закрываю все это верхней крышкой через прокладку. К крышке прикручиваю пост фильтр с регулятором давления.

Делаю маленький шланг для соединения фильтра с пост фильтром. Еще раз провожу проверку давлением.

Самодельный фильтр влагоотделитель готов.

Также прилагается видео, где показано, как сделать влагоотделитель для компрессора своими руками.

Автор самоделки: Олег.

(2 оценок, среднее: 3,00 из 5) Загрузка…

Влагоотделитель для компрессора: особенности, виды, советы и этапы изготовления своими руками

Компрессорное оборудование бывает разного типа. Одни подают чистый воздух, а другие — загрязнённый. Эта классификация разделяет оборудование по типу масляного снабжения. Принято считать, что агрегаты, работающие без заправки маслом, способны обеспечить минимальный уровень очищенного потока.

Это не является недостатком или недоработкой конструкции. Компрессор такого типа нашёл своё широкое применение в различных рабочих процессах, которые не требуют качественной предварительной подготовки воздушной массы. Модели без масляной ёмкости оснащаются фильтрационной системой. Для этого используют влагоотделитель для компресса, который способствует разделению масляных компонентов и поступающего воздушного потока.

Описание устройства

Под влагоотделителем подразумевают фильтрационное средство высокого качества. Оно обеспечивает оптимальные характеристики при работе оборудования, а также очищает состав воздушной среды, которая выпускается пневматической системой. Современные модели компрессоров нередко дополняют панельным или масляным фильтром, который выполняет тщательную подготовку рабочей смеси.

Это немаловажный этап фильтрации для пневматической системы, которая занимается обслуживанием негабаритного инструмента. Стандартные модели влагоотделителей для компрессоров чаще используют в автомобильных мастерских, а также на производственных линиях, где рабочие выполняют большой объем лакокрасочных операций.

В результате тщательной очистки и переработки пневматическая система выпускает воздух, в котором отсутствуют частицы влаги. Благодаря своим свойствам влагоотделители используют для правильной работы и эксплуатации пескоструйного строительного аппарата.

Принцип работы

Влагоотделитель начинает обрабатывать сжатый воздух перед подачей его в пневматическое оборудование. Важно помнить, что краскопульты нельзя использовать без этого устройства, чтобы оно не вышло из строя раньше времени, а также для обеспечения высокого качества нанесения краски на поверхность. В процессе фильтрации струя проходит этап очистки, поэтому из воздуха удаляются мелкодисперсные жидкие частицы, а также мелкие твердотельные элементы.

В зависимости от типа и конструкции устройства принцип действия влагоотделителя может немного изменяться. Сегодня среди большого и разнообразного выбора представлены следующие варианты:

  • вихревые;
  • силикагелевые;
  • циклонные.

Чаще всего используют вихревые и циклонные устройства влагоотделителей для оборудования компрессора. Устройство помогает эффективно задерживать частицы воды благодаря искусственно созданному завихрению воздушного потока.

Жидкость оседает на поверхности стенок, поэтому в пневматическую систему поступает чистый сжатый воздух. Чтобы обеспечить максимальную эффективность работы влагоотделителя, внутреннее пространство дополнено лопастями. Когда они приводятся в движение, то тщательно собирают водяные и масляные частицы. Они выводятся в специальный отводчик для конденсата. Жидкие фракции задерживаются и блокируются при помощи мембран.

Размер фракции влияет на качество очистки воздушной массы. Аппараты для промышленного применения используют для тонкой водной подготовки. Они отсекают мелкие частицы, размер которых составляет около 5 мкм. Чаще всего стандартные модели влагоотделителей оснащены фильтрами, фракция которых составляет около 15 мкм.

Во время выбора особое внимание нужно обращать на уровень поддерживаемого давления. В большинстве случаев фильтр для компрессора среднего звена функционирует в режиме 7 бар. Этот параметр не влияет на качество итоговой работы. Но пользователи должны учитывать план соответствия фильтра к компрессорам. Сопоставлять нужно уровень мощности и нагрузки, которые возникают во время циркуляции сжатого воздуха под давлением внутри системы.

Виды влагоотделителей

Существует несколько типов влагоотделителей, которые используют для бытовых и промышленных целей. Перед покупкой нужно определить задачи и сопоставить их с техническими характеристиками, чтобы подобрать оптимальный тип влагоотделителя. Среди большого и разнообразного выбора можно найти:

  • вихревые фильтры;
  • модульные системы для очистки сжатого воздуха;
  • влагомаслоотделитель для компрессора.

Особенности последнего типа устройства заключается в эффективной очистке от воды, твёрдых элементов и масла. Их устанавливают на масляные компрессоры, которые могут интенсивно обрабатывать детали при помощи смазочного состава. Крупные производственные предприятия с большим объёмом работы нередко используют и модульные системы фильтрации.

В такой конструкции влагоотделитель — это функциональный и важный компонент, но он не служит в качестве самостоятельного рабочего фильтра.

Управление модульной системой осуществляется контроллером, который подаёт разные команды не только фильтру, но и другим узлам в агрегате.

Критерии выбора

В зависимости от области применения, изменяются и требования к очистке. Если нужно покрасить поверхность при помощи пневматического пистолета, но необходимо обратить внимание на маленькую пропускную способность фильтра. Лучше отдавать предпочтение тонкой очистке.

Во время производственного процесса могут быть минимальные требования к качеству фильтрации. Но в таком случае особое внимание уделяется объёмам выпуска. Специалисты рекомендуют смотреть на перечень инородных частиц, которые собирает фильтр. Оптимальное решение — влагомаслоотделитель для компрессора, которые обрабатывает из воздушной струи частицы воды и масла.

Если для работы необходим фильтр для сбора излишков влаги, то можно приобрести и осушители. Но они не гарантируют высококачественное избавление от разных фракций, частиц и инородных тел.

Самодельный влагоотделитель состоит из старого или использованного пропанового баллона, штуцера и трубок. Заготовку для корпуса устанавливают в вертикальном положении. К верхней части необходимо приварить штуцер для входа воздуха. Специалисты рекомендуют смещать его ближе к краям баллона. Далее, необходимо сделать входной патрубок, для которого можно использовать трубу.

Для отвода влаги делают отверстие, оснащённое клапаном. Оно должно располагаться в нижней части конструкции. На этом этапе во время изготовления влагоотделителя необходимо продумать, выполнить расчёты и сделать наполнитель. В качестве сорбирующего материала используют древесную стружку, которое можно наполнить внутреннюю нишу баллона. Важно помнить, что нельзя плотно укладывать ёмкость. Внутри системы воздух должен циркулировать свободно.

Влагоотделители адсорбционного типа

Чтобы сделать такой влагоотделитель своими руками для использования в компрессорах, необходимо использовать масляные и водяные фильтры от автомобиля. Не нужно изменять первоначальное расположение корпуса, штуцеров и спускного устройства для сбора конденсата.

Вводное отверстие фильтра необходимо изменить. Для этого устанавливают трубку из прочной стали. Чтобы обеспечить стабильную работу устройства лучше всего использовать встроенный фильтр. Второе отверстия плотно закрывается резьбовой пробкой. Чтобы она лучше держалась, сажать её необходимо на герметик.

Между внутренней стенкой корпуса и наружным диаметром фильтра есть кольцевой пространство. Его необходимо заполнить адсорбентом. Человек, который самостоятельно делает влагоотделитель, должен помнить, что поглощение влаги должно происходить постепенно. Для этой цели используют резиновые уплотнительные кольца.

Они могут использоваться для разделения внутреннего пространства корпуса на три зоны. Если влагоотделитель будет использоваться нечасто, то внутреннее пространство и кольцевой зазор можно заполнить силикатным гелем. После этого можно собирать устройство и обрабатывать соединительные элементы. При соблюдении этих правил можно сделать влагоотделитель для компрессора своими руками с минимальными затратами.

Чтобы рассчитать требуемое количество силикатного геля, необходимо использовать следующую формулу: на 830 л/мин сжатого воздуха берут 1 кг адсорбирующего вещества. Силикатный гель является регенерируемым веществом. Чтобы возобновить его первоначальные свойства, необходимо поместить вещество в духовку на 2−3 часа. Специалисты рекомендуют использовать силикатный гель, который имеет цветовой индикатор. Когда поры будут наполнены влагой, то цвет изменится, и можно его подсушить.

Требования для установки

При эксплуатации влагоотделителя необходимо учитывать несколько основных правил и требований:

  1. Устанавливать устройство можно строго в вертикальном положении и надёжно фиксировать его внутри корпуса.
  2. Во время подключения нужно проверить направление движения воздуха.
  3. Если покупать готовую конструкцию, то на корпусе направление указано в виде стрелок.

При соблюдении этих правил влагоотделитель будет функционировать правильно и обеспечит высокое качество.

Преимущества фильтров циклонного типа

Влагоотделители значительно упрощают работу пневматического пистолета и компрессора. Они обеспечивают стабильную работу техники. Можно выделить следующие преимущества фильтров циклонного типа:

  • простая конструкция;
  • приемлемая стоимость;
  • максимально высокая эффективность;
  • удержание крупных частиц конденсата;
  • простое техническое обслуживание;
  • регенерация и полное восстановление первоначальных свойств;
  • обеспечение предварительной грубой очистки.

Влагоотделители для компрессоров и пневматических пистолетов являются эффективным инструментом, без которого невозможно представить работу этой техники. Они качественно подготавливают сжатый воздух к дальнейшему применению. Фильтры отделяют первичную влагу, частицы масла, а также загрязнения разной фракции и другие твёрдые частицы. Любая пневматическая сеть должна оборудоваться влагоотделителем, который очистит воздух для дальнейшего применения.

Самодельный фильтр для аквариума: как его сделать и для чего он нужен

Вряд ли найдется такой разводчик рыбок, который решится заниматься подобным увлечением без наличия специального оборудования. Среди разных устройств, необходимых для комфортного разведения рыб, особо стоит отметить фильтр. В данной статье описано, как сделать самодельный фильтр для аквариума. Это отличная возможность без лишних материальных трат получить именно такой прибор, что будет полностью отвечать поставленным целям.

Для чего нужен фильтр в аквариуме?

Основным назначением фильтра является постоянная механическая, качественная биологическая чистка воды и насыщение ее кислородом. На данный момент производители представляют достаточно широкий выбор подобных устройств. Найти их можно на полках зоомагазинов.

На выбор представлены компактные внутренние конструкции, предназначенные для небольших по размеру резервуаров. Есть более серьезные внешние установки, при помощи которых можно эффективно очищать достаточно большие объемы.

Стоимость внешних аппаратов достаточно высока. Потому многие любители рассматривают возможность его самостоятельного выполнения. Ниже как раз описан процесс, как самостоятельно выполнить бесшумный внешний фильтр для аквариума своими руками.

Конструкция фильтра

Чтобы понять, как изготовить внешнее очищающее устройство самостоятельно, стоит изучить один из типов его конструкции. В процессе самостоятельного выполнения приспособления, нужно опираться на представленную вниманию схему:

  • Фильтр имеет форму правильного цилиндра и находится строго вертикально;
  • За передвижение жидкости отвечает встроенная помпа. Она устанавливается в самом верху;
  • Жидкость идет снизу установленного аппарата через специальные наполнители. После этого проникает в аквариум;
  • Специальные фильтрующие современные материалы. Это могут быть самые разные наполнители.

Разобравшись с тем, из каких элементов состоит фильтр, можно приступать к его сборке. Если следовать несложной инструкции, можно получить нужную конструкцию достаточно быстро и использовать ее на протяжении длительного времени.

Внешний фильтр для аквариума своими руками

Чтобы изготовить наружный фильтр для аквариума своими руками, полностью отвечающий всем требованиям, стоит подготовить такие элементы и детали, как две пластиковые трубки, пара пластиковых заглушек, обычного штуцера, небольшой краник, работающая от электричества помпа, гайки и фум-лента. Для надежной фильтрации можно использовать доступные по стоимости поролоновые и более распространенные синтепоновые основы.

Многие приобретают фильтровую вату, специальные биошарики. Оптимальным вариантом будет применение цеолита и торфа. Первый представляет собой недорогой сорбент, который поглощает аммоний. Второй материал также недорого стоит и идеально справляется со снижением роста грибковых организмов. Кроме того, материал оказывает позитивное влияние на общее состояние жидкости, эффективно снижает в ее составе уровень pH.

Подготовив необходимые материалы и инструменты, можно приступать к выполнению наружного устройства. При этом должна соблюдаться следующая последовательность действий:

  1. В нижней части трубы потребуется выполнить отверстие, куда потом будет вкручен штуцер. Резьба обязательно обматывается фум-лентой. С внутренней части прикручивается гайка.
  2. На сетку укладываются выбранные наполнители, чередуя их между собой.
  3. Чтобы удержать помпу, можно использовать небольшой кусок шланга. Он прикрепит ее к штуцеру, отвечающему за вывод воды.
  4. Трубка для обеспечения поступления воды прочно крепится при помощи небольшой присоски, а один конец должен упираться в днище.

Основным преимуществом является то, что встроенные трубки не видны, а в емкости остается много свободного пространства для рыбок.

Внутренний фильтр для аквариума своими руками из компрессора

Внутренний, из компрессора выполненный фильтр имеет значительно упрощенную конструкцию, потому проблем с изготовлением не возникнет. Чтобы получить в результате надежное, выполненное по всем правилам устройство, потребуется подготовить следующие материалы:

  • Пластиковая бутылка объемом 0,5 л;
  • Небольшой отрезок синтепона, купленного в магазине;
  • Трубка из пластика, которая совпадает с горлышком по параметрам диаметра;
  • Немного гальки, которой будет наполнено дно;
  • Обычный компрессор и резиновый шланг.

Подготовив все необходимое для работы, можно приступать к решению вопроса, как сделать внутренний фильтр для аквариума своими руками. Здесь выполняется особая последовательность действий:

  1. Бутылку требуется разрезать на половины, но не равные, а так, чтобы одна немного меньше. При этом меньшая должна иметь горловое отверстие. Основная чаша направляется вверх узким краем и с определенным усилием. Это позволит конструкции оставаться плотной.
  2. По наружной стороне потребуется сделать небольшие по размеру отверстие, куда будет приходить вода. Параметры диаметра не более 3-4 мм. Оптимальным вариантом будет расположение двух рядов выполненных отверстий, примерно по 6 штук.
  3. В горлышко вставляется небольшая трубка. Важно проследить за тем, чтобы между верхней частью и трубой не образовалось никаких зазоров.
  4. Трубка обязательно должна на пару сантиметров выступать над поверхностью. Фильтр не должен быть уложен на дне, так как возможно столкнуться с препятствованием поступлению жидкости.
  5. На чашу засыпается немного гравия и укладывается слой качественного синтепона. Ставится трубка и подготовленный шланг циркуляционного насоса и все тщательно закрепляется.

Данная категория фильтра идеально подходит для поддержания оптимального состава воды и ее чистоты. Принцип действия установленного прибора простой. Он полностью основан на аэрофлите. Это идеально насыщает воду, где живут рыбки кислородом. Вот для чего нужен в аквариуме качественный насос.

Донный фильтр для аквариума своими руками

Донные типы приборов подходят для относительно небольших водоемов. Выполнить данное устройство можно быстро и без особых проблем, взяв за основу пластмассовый короб с обычной крышкой. Они должны быть прозрачными для отслеживания степени загрязнения.

В крышку требуется вставить и закрепить аквариумную трубку, а на боковой стороне потребуется выполнить несколько отверстий. Во внутренней части размещается ранее подготовленный фильтровый состав. Для распылителя стоит использовать специальное керамическое устройство.

Многие любители в виде основного корпуса подобного фильтра используют обычную литровую банку. Ее потребуется максимально плотно прикрыть крышкой из полиэтилена и проделать в ней небольшое отверстие. Оно требуется для предоставления возможности воде вливаться. Разрешается в качестве дополнения задействовать еще одну аквариумную крышку, используя ее в качестве перегородки, расположенной фильтрующими основами. Если банки из стекла нет под рукой, можно использовать керамический сосуд, наполненный капроновыми нитями и кварцевым песком.

Подводя итоги

Самостоятельное выполнение внешнего фильтра для аквариума своими руками из циркуляционного насоса при соблюдении представленных вниманию инструкций не займет много времени. Если постараться и грамотно подобрать материалы, можно получить не только идеальное функциональное, но привлекательное по своим внешним характеристикам устройство. Это идеальная возможность получить самому прибор, полностью удовлетворяющий персональным требованиям и сэкономить личные средства.

Влагоотделитель для компрессора: устройство и принцип работы, виды, как сделать своими руками

Воздух, сжимаемый компрессором, часто имеет частички влаги или масла, попадание которых в систему нежелательно. Для удаления примесей из сжатого воздуха устанавливают влагоотделитель для компрессора. В некоторых случаях без данного элемента выполнение работ с использованием пневмоинструмента становится невозможным.

Назначение влагоотделителя в компрессорах

Для организации правильной работы пневмоинструмента очень важным показателем является чистота сжатого воздуха, который на него подается. Прежде всего, он должен быть очищен от пыли. Для очистки от механических загрязнений используется воздушный фильтр, устанавливаемый на входе в агрегат. Также из воздушных масс нужно удалить влагу, которая при его сжатии конденсируется в ресивере и в самой системе. Для удаления влаги на выходе из компрессора устанавливают осушитель воздуха. Кроме влаги, сжатый воздух может иметь частицы масла, которое неизбежно попадают в него.

На заметку! Смешивание масла с воздухом при его сжатии характерно для воздушного поршневого и роторного (винтового) компрессора, поскольку работа данных агрегатов подразумевает обязательное наличие смазки.

Если воздух не очищать от влаги, то происходит следующее:

  • при смешивании влаги с маслом происходит образование эмульсии, которая способна засорять пневмоканалы;
  • при низких температурах влага в пневмоканалах замерзает, что может вызвать их закупорку или повреждение;
  • в воздуховодах накапливается ржавчина, которая со временем может полностью перекрыть подачу воздуха;
  • при попадании влаги в пневмоинструмент, его детали начинают ржаветь и быстро выходят из строя;
  • образовавшая воздушно-масляная смесь по своему составу не может соответствовать требованиям для применения ее в пищевой, электронной, фармацевтической и химической промышленности;
  • при наличии влаги становится невозможной качественная покраска, например, автомобилей, поскольку краска ляжет неплотно, с образованием пузырей, которые вызовут ее отслаивание.

Устройство и принцип работы детали

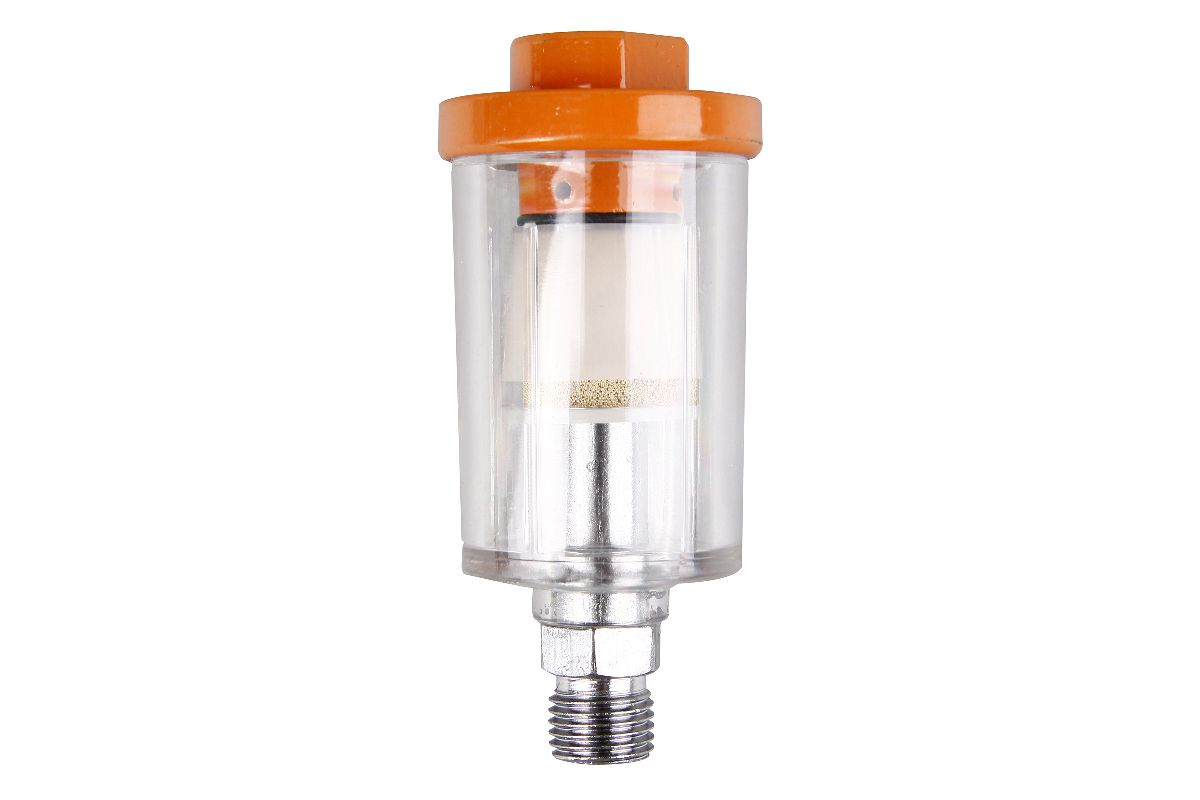

Устройство стандартного влагоотделителя вихревого типа для пневматических систем показано на рисунке ниже.

Состоит данный узел из следующих элементов.

  1. Корпус. Крепится к пневмопроводу и является основой для всего влагоотделителя.
  2. Стакан. Формирует внутреннюю полость, в которой размещаются дефлектор (3), фильтр (4), заслонка (5), пробка (7) и крыльчатка (8).

Принцип работы влагоотделителя достаточно прост. После попадания в корпус (1) сжатого воздуха, он перемещается в сторону крыльчатки (8). Попав на крыльчатку, имеющую направляющие лопасти, воздух закручивается. Под действием центробежной силы все находящиеся в воздухе частицы перемещаются к стенкам стакана (2), где конденсируются и скатываются вниз. Для отделения спокойной зоны, в которой находятся загрязнения (6), предусмотрена заслонка (5). Далее, воздушный поток попадает в дефлектор (3) с установленным фильтром (4), который задерживает мелкие твердые частицы загрязнений. Накопившиеся загрязнения удаляются через пробку (7), установленную на дне стакана.

Разновидности систем очистки воздуха

Для очистки сжатого воздуха, как для промышленных, так и для бытовых целей, применяется несколько типов влагоотделителей: вихревые, влагомаслоотделители адсорбционные и модульные системы очистки.

Вихревые фильтры

Влагомаслоотделитель вихревого типа имеет цилиндрическую форму (устройство было рассмотрено выше) и очищает воздух за счет его завихрения в камере (стакане). Вихревой маслоотделитель является самым распространенным приспособлением для очистки сжатого воздуха от влаги и частиц смазки.

Влагомаслоотделители адсорбционные

Для удаления из сжатого воздуха масла и влаги используют вещества, обладающие активными впитывающими свойствами, например, селикагель, алюмогель, хлористый кальций и др. На следующем рисунке показан масловлагоотделитель адсорбционного типа.

Модульные системы очистки

Наилучшие результаты по удалению из воздуха конденсата, частичек масла и пыли обеспечивает модульная система очистки. Состоит она из нескольких элементов: циклонного (вихревого) отделителя, фильтра тонкой очистки и угольного фильтра. На следующем рисунке показан масловодоотделитель модульного типа.

Важно! Модульные системы обеспечивают на последнем уровне очистки практически стопроцентную чистоту технического воздуха, который поступает на обдувочные пистолеты, пневматические инструменты, краскопульты и респираторы (не имеющие угольный фильтр).

Как сделать влагоотделитель своими руками

Поскольку в конструкцию влагоотделителя не входят высокотехнологичные элементы, то изготовить осушитель воздуха для компрессоров своими руками вполне возможно из подручных материалов.

Циклонный (вихревой) влагоотделитель

Валагоотделитель циклонного типа можно изготовить из баллона для сжиженного газа, ненужного огнетушителя или обрезка металлической трубы подходящего диаметра. Длина трубы может быть произвольной.

Изготавливается приспособление в следующем порядке.

  1. Просверлите в нижней части корпуса отверстие и приварите обычный кран. Он будет служить для слива накопившегося в емкости конденсата. Ниже приведен чертеж самодельного вихревого влагоотделителя, по которому можно изготовить данное приспособление из металлической трубы.
  2. В верхней части корпуса следует вварить выходной штуцер.
  3. В нижней части трубы (баллона) делается отверстие (не ниже 150 мм от дна) и приваривается входной штуцер таким образом, чтобы воздух входил в емкость по касательной. Благодаря этому в емкости будет возникать завихрение, способствующее очистке потока от загрязнений.
  4. Далее, к корпусу необходимо приварить 3 ножки, снабженные пятаками (для устойчивости).
  5. При желании, получившееся приспособление можно покрасить.

Совет! Для правильной работы устройства его необходимо установить вертикально.

Самодельный адсорбционный влагоотделитель

Самодельный осушитель воздуха легко изготовить из фильтра для воды и силикагелевого наполнителя для кошачьих туалетов.

Также потребуется небольшая трубка из металла или пластика и клеевой пистолет.

Фильтр очистки воздуха от конденсата изготавливается следующим образом.

  1. Отрежьте трубку такой длины, чтобы она входила в крышку и доставала до дна фильтра.
  2. В трубке необходимо насверлить несколько отверстий, через которые будет проходить сжатый воздух от компрессора.
  3. На одном конце трубки нужно вставить заглушку, чтобы при опускании в силикагель она не забивалась.
  4. Верхний конец трубки необходимо вставить в крышку фильтра и загерметизировать место соединения с помощью клеевого пистолета.
  5. В верхней части трубки или в крышке необходимо установить сетку, которая предотвратит попадание наполнителя в воздуховод.
  6. Далее, следует засыпать силикагелевый наполнитель в колбу, вставить в нее трубку с крышкой и хорошо закрутить.

Теперь можно подсоединить к входному штуцеру влагоотделителя шланг от компрессора, а к выходному – шланг, ведущий к какому-либо пневмоинструменту, например, к краскопульту.

О чистоте сжатого воздуха для окрасочных работ

Сказать, что появление масляной сыпи на свежеокрашенной поверхности вызывает у маляра глубокий эстетический шок (особенно, если он наделен ранимой натурой художника) — значит ничего не сказать. Этот и некоторые другие дефекты, в частности «водяные метки» и сорность, являются следствием наличия в сжатом воздухе влаги, следов компрессорного масла и частиц пыли.

Иногда, если «степень тяжести» дефекта оказалась незначительной, удается обойтись малой кровью — отшлифовать верхний слой и отполировать поверхность. Однако и в этом случае придется изрядно помучиться. Но чаще этого сделать не удается, и тогда остается только один, радикальный способ — повторная окраска поверхности. Вот почему подготовка воздуха для окрасочных работ настолько важна.

Впрочем, качество сжатого воздуха влияет не только на качество лакокрасочного покрытия. От него же напрямую зависит и срок службы пневмоинструмента. Как показывает мировая практика эксплуатации пневмосистем, 80% неисправностей инструментов, работающих на сжатом воздухе, возникает именно из-за его недостаточной очистки.

Подготовка воздуха — задача не такая простая, как может показаться на первый взгляд, но и особых сложностей в ней нет. Если подойти к вопросу с должной ответственностью, то у себя в гараже можно устроить пневмолинию не хуже, чем на автосервисах. И серия статей о подготовке воздуха призвана помочь вам в этом. Сегодня — первая, вступительная часть.

Сегодня вы узнаете

Откуда что берется. Источники и состав загрязнений сжатого воздуха

Начиная разговор о подготовке сжатого воздуха, будет нелишне вспомнить тот путь, по которому он проходит прежде чем выполнить поставленную задачу. Итак, cначала атмосферный воздух засасывается в компрессор, сжимается там, а затем по пневмомагистрали попадает к самому инструменту.

Воздух загрязняется на каждом из указанных этапов. И главными загрязнениями, с которыми нам предстоит бороться на этом пути, являются твердые частицы, вода и масло .

Твердые частицы

Атмосферный воздух сам по себе уже содержит загрязнения в виде твердых частиц. По данным компаний-производителей воздушных фильтров, воздух, всасываемый компрессором из атмосферы типичного производственного помещения, может содержать до 180 млн частиц пыли в одном кубическом метре. Большая часть этих частиц (80%) имеют размер менее 2 микрон, поэтому они спокойно проходят через входные фильтры компрессоров и просачиваются внутрь пневмостистемы.

При сжатии концентрация загрязняющих примесей в воздухе резко возрастает. Так, если воздух сжать, скажем, до 10 бар, концентрация загрязнений в нем увеличится в 11 раз. То есть на выходе из компрессора один кубометр сжатого воздуха будет содержать уже около 2 млрд (!) микрочастиц.

Однако атмосферной пылью дело не заканчивается. Помимо нее в сжатом воздухе могут содержаться и некоторые другие виды твердых загрязнений, а именно примеси металлического происхождения (стружка, окалина, ржавчина) и органические примеси (краски, лаки, смолы, нагар, сажа).

Металлические примеси в основном являются продуктами износа подвижных деталей пневмооборудования, а ржавчина — результатом воздействия влаги, кислот и щелочей на материалы пневматических устройств и линий. Органические примеси — это продукты износа уплотнений, истирания шлангов, материалов фильтрующих элементов.

Причиной легкомысленного отношения к очистке сжатого воздуха часто служит тот факт, что многие из загрязнений невидимы для невооруженного человеческого глаза. Чего, казалось бы, бояться? Ведь 3-5 микрон — это «неощутимая» величина. Да, но, во-первых, капельки краски в факеле имеют сопоставимые размеры — 10–40 микрон. Во-вторых, если 5-микронный кусочек окалины на большой скорости врежется в лакокрасочное покрытие, образуется кратер, который уже очень хорошо виден нашему глазу.

Что уж говорить о 50-микронных каплях водного конденсата, вылетающих прямиком из сопла краскопульта вместе с краской.

Всем известно, что атмосферный воздух практически на 100% состоит из кислорода и азота. Молекулы этих газов из-за постоянного колебания находятся на удалении друг от друга, поэтому в промежутках между ними могут содержаться молекулы других веществ в газообразном состоянии. И поскольку на нашей планете очень много открытых водных поверхностей – моря, океаны, реки и озера, то вследствие испарения из этих огромных площадей, в воздухе всегда содержится определенная масса воды в виде водяного пара. Иными словами, воздух всегда имеет определенную влажность.

Если говорить образно, то воздух можно сравнить со своеобразной губкой, впитывающей влагу. Но как и любая другая «губка», воздух может насыщаться влагой не бесконечно, а до определенной степени. Количество водяного пара, которое воздух способен в себя «вобрать», зависит от температуры.

Когда воздух нагревается, молекулы становятся более подвижными, интенсивность их колебания повышается и они начинают отдаляться друг от друга. Соответственно, в увеличенных промежутках теперь может поместиться больше молекул воды.

При охлаждении происходит обратный процесс. Если теплый воздух начинает охлаждаться, расстояние между молекулами уменьшается, как и место для свободного присутствия молекул воды в газообразном состоянии. По мере охлаждения воздуха молекулам воды становится все теснее и теснее, и когда их становится больше, чем места в промежутках, наступает полная насыщенность паром (влажность 100%). В этом состоянии воздух больше не может удерживать в себе такое большое количество воды в газоообразном состоянии — молекулам уже попросту некуда поместиться. Пытаясь сблизиться еще больше, они сливаются и переходят из состояния пара в состояние жидкости. Это явление называется конденсацией, а температура, при которой вода переходит из парообразной формы в жидкую — точкой росы (для сжатого воздуха используется термин «точка росы под давлением»).

В повседневной жизни полно примеров проявления этого процесса: туман, выпадение росы под утро, «запотевание» бутылки холодной воды, пар от кипящего чайника или при дыхании на улице в мороз, образование конденсата на стенах ванной комнаты при принятии душа и т.д. Что происходит во всех этих случаях? Насыщенный паром воздух охлаждается и становится неспособным удерживать влагу. А ей-то нужно куда-то деваться, вот она и начинает выпадать в виде капель конденсата.

Точно такие же процессы конденсации происходят и при сжатии воздуха компрессором. Причем этим агрегатом ситуация только усугубляется, поскольку, как мы знаем, на выходе из компрессора концентрация загрязняющих примесей возрастает пропорционально степени сжатия, и концентрация паров воды — не исключение.

Изначально компрессор, засасывая воздух, вместе с ним засасывает и определенное количество водяного пара. Затем, по мере сжатия, температура воздуха значительно возрастает, что приводит к полному насыщению воздуха водяным паром (на выходе из компрессора сжатый воздух всегда имеет влажность 100%). После сжатия воздух покидает компрессор, и по мере движения по пневмомагистрали его температура падает, в результате чего концентрированные водяные пары интенсивно конденсируются, превращаясь в капли влаги. И чем выше давление сжатия, тем больший объем конденсата образуется.

Количество воды, вырабатываемое компрессором, может поражать воображение. Например, компрессор с производительностью 250 м 3 /ч, создающий давление 8 бар при температуре окружающего воздуха +20°C и относительной влажности 70% за восьмичасовой рабочий день выдаст в линию сжатого воздуха более 70 литров воды.

Основное количество конденсата выпадает на пути из компрессора в ресивер и в самом ресивере. Если воздух не успеет достаточно охладиться, конденсат выпадет «где-то» в пневмомагистрали. Всем знакомая ситуация: при работе с продувочным пистолетом из его сопла вылетают частицы сконденсировавшейся влаги в виде «тумана». Объяснение все то же: cжатый воздух при расширении охлаждается и пар превращается в конденсат.

Таким образом компрессор, вырабатывая сжатый воздух, вместе с ним неизбежно будет вырабатывать и воду. И мы должны быть к этому готовы.

Вода составляет основную часть загрязнений сжатого воздуха жидкими фракциями, но помимо нее в сжатом воздухе может содержаться еще одна неприятная для малярных работ субстанция — масло.

Масло

Его источником выступает сам компрессорный блок (разумеется, у масляных моделей). Внутри блока масло полезно, там оно служит в качестве средства для уплотнения, охлаждения и смазки, однако определенная его часть в виде аэрозоли и пара неизбежно попадает в пневмосеть вместе с потоком воздуха. Аналогично воде, масло переходит из паровой фазы в жидкую по мере охлаждения воздуха.

Количество компрессорного масла в сжатом воздухе зависит в первую очередь от конструкции компрессора. Так, на выходе современного винтового компрессора концентрация масла в воздухе составляет 3

5 мг/м 3 , а в поршневых она может достигать 50 мг/м 3 .

Не менее важным является и техническое состояние компрессора, ведь каким бы новым и качественным ни был компрессор, он подвержен износу и повреждениям при некорректной эксплуатации. Поэтому по мере износа, особенно в случае износа маслосъемных поршневых колец, количество масла, поступающего вместе с воздухом в пневмосеть, будет расти.

Даже в безмасляных компрессорах может возникнуть загрязнение сжатого воздуха маслом, так как в атмосферном воздухе, всасываемом компрессором, помимо всего прочего содержится и масло — в форме не сгоревших углеводородов.

Таким образом у нас вырисовывается следующая картина. В составе атмосферного воздуха в компрессор засасываются различные примеси и включения, такие как пыль, водяные пары, продукты сгорания топлива и т.д.

Далее все эти примеси участвуют в процессе сжатия. При сжатии воздух нагревается, и при последующем расширении и охлаждении содержащиеся в нем пары воды и масла начинают конденсироваться. При смешивании водяного конденсата с каплями масла образуется водно-масляная эмульсия, которая по мере укрупнения капель частично оседает на стенках трубопровода, а частично, в виде мелких капель, продолжает двигаться вместе со сжатым воздухом к потребителю. В магистрали к этим загрязнениям могут добавляться продукты коррозии ресивера и трубопроводов, стружка из поршневого компрессора, частицы окалины и прочие примеси.

Все эти загрязнения смешиваются в пневмомагистрали, создавая чрезвычайно агрессивную абразивную эмульсию, которая несет реальную опасность как для пневматического оборудования, так и для контактирующих с воздухом ЛКМ. Страшно? Мне да…

Требования к качеству сжатого воздуха

Несмотря на то, что подготовка воздуха необходима практически всегда, требования к его качеству могут быть различными. Например, для работы шлифовального пневмоинструмента нам потребуется воздух с одними параметрами, а для качественной окраски — гораздо более чистый. И наоборот — для ряда задач нет никакого смысла использовать слишком чистый воздух — на ресурсе инструмента и качестве работ это практически не скажется, зато весьма ощутимо скажется на толщине кошелька.

Поэтому грамотный подход к подготовке воздуха заключается в соответствии качества воздуха конкретному применению.

За классификацию сжатого воздуха по степени загрязненности отвечают два стандарта: международный — ISO 8573-1 и российский — ГОСТ 17433-80. Эти стандарты регламентируют остаточное содержание в воздухе влаги, масла и твердых частиц, их максимальный размер, а также температуру точки росы сжатого воздуха, т.е. содержание воды в парообразном состоянии.

Стандарт ГОСТ 17433-80 предусматривает 15 классов загрязненности воздуха (от 0 до 14). В соответствии с этим стандартом, для проведения высококачественных окрасочных работ в автомастерских, а также в промышленной окраске требуется сжатый воздух 1-го класса чистоты. Это значит, что сжатый воздух не должен содержать твердых частиц размером более 5 мкм в концентрации более 1 мг / м 3 , капель водного конденсата и масла, точка росы должна быть не выше –10 °С.

Содержание паров масла данным ГОСТом не регламентируется, но этот параметр учитывается в стандарте DIN ISO 8573-1. Данный стандарт предусматривает раздельную классификацию по каждому из трех показателей: твердым частицам, влаге и маслу.

В соответствии с данным стандартом для высококачественной окраски требуется воздух класса 1.4.1 (1 класс по твердым частицам, 4 класс по влаге и 1 класс по маслу).

Так что при планировании подготовки сжатого воздуха и выборе необходимого оборудования можно и нужно руководствоваться указанными в этих стандартах допустимыми значениями содержания примесей.

Не стоит забывать и о рекомендациях производителя — в документации к тому или иному пневмоинструменту или оборудованию вы всегда сможете найти требуемый класс очистки. И, опять же, на одном и том же инструменте классы могут быть различными по разным параметрам: по твердым частицам — один, по влаге — другой, по маслу — третий.

Но поскольку оборудование для воздухоподготовки допускает сборку из отдельных модулей или блоков, каждый из которых отвечает за «свою» примесь, подобрать необходимые элементы не составит особого труда. Важнее, чтобы в каждом конкретном случае рекомендованные для инструмента классы очистки соответствовали возможностям оборудования для воздухоподготовки.

Также можно пользоваться специальными таблицами, которые часто предлагаются производителями для облегчения выбора необходимого набора оборудования. Вот пример одной из таких таблиц (оборудование компании Schneider airsystems).

С помощью такой таблицы можно соотнести желаемое качество воздуха одному из указанных в таблице и выбрать рекомендованный набор оборудования.

Впрочем, не будем забегать наперед, ведь это уже тема следующих публикаций.

Подготовка сжатого воздуха

Крайне нежелательно подключать пневмоинструмент к компрессору напрямую. В инструмент должен попадать воздух определенного давления. Слишком высокое давление опасно для механизма, а слишком низкое давление не дает пользоваться устройством по назначению.

Также для правильной работы инструмента важна чистота воздуха. Из компрессора воздух идет влажным и грязным. Такой воздух плохо влияет на работу инструмента, увеличивает риск поломки, ускоряет износ и загрязнение.

Чтобы избежать подобных проблем воздух после компрессора нужно подготовить перед попаданием в инструмент.

Очистка сжатого воздуха

Предварительную очистку воздуха производит сам компрессор, но этого недостаточно. В случае с масляными компрессорами воздух загрязняется конденсатом, отработанным маслом и ржавчиной в самом баке.

Воздух из безмаслянных компрессоров тоже нужно очищать. Хотя это проще.

Для удаления из сжатого воздуха конденсата, пыли, масла, ржавчины и других загрязнений используется фильтр. Фильтр ставится как можно ближе к инструменту и как можно дальше от компрессора. Так он удержит максимум мусора и влаги. Также рекомендуется охладить воздух перед попаданием в фильтр. Для этого длина шланга от компрессора до фильтра должна быть хотя бы в 5-10 метров. Желательно использовать спиральный шланг. Так воздух успеет охладиться и сконденсироваться до попадания в фильтр.

У разных инструментов отличаются требования к чистоте воздуха. В устройствах, где воздух используется для запуска привода, не обязательно добиваться максимальной очистки. Достаточно обезопасить механизм от вредоносных воздействий. У пневмоинструментов, где воздух нужен для распыления вещества, требования к чистоте более жесткие. Для этого существуют фильтры различных типов:

  • Фильтр грубой очистки – задерживает крупные частицы. В зависимости от модели минимальный размер удерживаемых частиц может быть 20 мкм, 10 мкм или 5 мкм. Воздух, прошедший через такой фильтр, безопасен для механизма пневмоинструмента. Подходит для степлеров, нейлеров, гайковертов, шлифмашинок и прочих подобных инструментов.
  • Фильтр тонкой очистки – удерживает частицы размером до 3 мкм, 1 мкм или 0,01 мкм в зависимости от модели. Получаемый воздух достаточно чистый для распыления краски, лаков и т.п.
  • Угольный фильтр – удаляет запахи, газы, а также пары масла и кислот. Устанавливается после фильтра тонкой очистки. Воздух достаточно чистый для использования в медицинском оборудовании, пищевой и химической промышленности.

Для получения более чистого воздуха последовательно подключается несколько фильтров. Воздух должен идти от фильтра для частиц большего размера к фильтру для частиц меньшего размера. Угольный фильтр устанавливается в самом конце.

Не используйте плотные фильтры, если в этом нет необходимости. Воздуху тяжелее пройти через плотный фильтр. Это увеличивает нагрузку на всю систему.

Со временем в системе очистки скапливается конденсат. Если конденсата слишком много, то его нужно удалить, иначе качество очистки ухудшится. Для очистки используется клапан слива конденсата. Клапан бывает ручным или автоматическим. Ручной дешевле, но для очистки приходится на время останавливать работу. Автоматический клапан очищается сам, когда скапливается определенное количество конденсата. Конденсат сливается в дренажную систему или в специальную емкость. Если условия производства требуют раздельной утилизации масла и конденсата, то для этого используется сепаратор. Грязную воду можно спустить в канализацию, а вот масло утилизируется отдельно.

В некоторых случаях невозможно достаточно осушить нужные объемы воздуха с помощью фильтра. Из компрессора воздух выходит горячим. Чем выше температура воздуха, тем сильнее он удерживает влагу. Для профессионального снижения уровня влажности воздуха вместе с фильтрами используется осушитель воздуха.

Осушитель воздуха предотвращает образование конденсата. Вместе с влагой из воздуха частично уходит грязь и масло. Также снижается риск коррозии оборудования и предотвращается рост микроорганизмов.

При описании работы осушителей используется понятие точка росы под давлением. Это температура, при которой уровень влаги в сжатом воздухе достигает 100%. Если температура упадет ниже этого значения, то влага начнет конденсироваться. Чем ниже влажность, тем ниже должна упасть температура для дальнейшей конденсации влаги. Поэтому эффективнее осушитель, работающий при более низких температурах.

Осушители воздуха бывают двух типов:

  • Рефрижераторные осушители – охлаждают сжатый воздух, благодаря чему влага конденсируется. Работают при температуре не ниже + 3 °C. Простая и надежная конструкция, не требующая особого обслуживания. Работает даже с грязным воздухом. Подходит для большинства типов производства.
  • Адсорбционные осушители – влагу поглощает адсорбент. Устройство защищено от обледенения и работает даже при отрицательных температурах, вплоть до – 70 °C. Позволяет удалить из воздуха максимум влаги. Необходим для электронной, медицинской и пищевой промышленности. Это дорогое и сложное оборудование, требующее особой эксплуатации. Крайне нежелательно попадание грязного воздуха. Примерно раз в три года нужно менять адсорбент.

Контроль давления

Для хорошей работы пневмоинструмента давление воздуха должно оставаться стабильным. Но на пути к инструменту давление воздуха неизбежно падает. Также возможны колебания давления, связанные с особенностью организации производства. Даже длинна и положение шлангов влияют на давление. Чем длиннее пневмомагистраль, тем сложнее отслеживать и регулировать давление.

Чтобы до инструмента гарантированно дошел воздух нужного давления, в компрессоре воздух сжимается «с запасом». Перед попаданием в инструмент давление воздуха должно упасть до необходимого значения. Иначе инструмент будет работать неправильно или даже сломается.

Регулятор давления (редуктор) позволяет отслеживать и регулировать давление сжатого воздуха. Снижает давление воздуха до установленного значения. У разных редукторов отличается диапазон регулирования. Чем шире диапазон регулирования, тем точнее устанавливается давление. Уровень давления отображается на манометре.

Воздух подается в инструмент равномерно, без перепадов давления. Нагрузка на всю систему снижается. Желательно, чтобы шланг от редуктора до пневмоинструмента был не более 5-10 метров в длину. Так проще точно регулировать давление воздуха, попадающего в инструмент. Если уровень давления в системе критический, то регулятор производит аварийный сброс давления.

Регулятор давления используется в системах с одним компрессором и несколькими разными инструментами. Можно одновременно подключить пневмоинструменты, работающие на сжатом воздухе с разным уровнем давления.

При выборе регулятора обратите внимание на его пропускную способность. Чем она выше, тем больше воздуха может проходить через устройство. Если пропускная способность недостаточна, то инструменты не будут получать нужное количество воздуха. Это снизит скорость и качество работы. Такое происходит даже при использовании мощного компрессора.

При работе с большими объемами воздуха используется ресивер. Используется для снижения нагрузки на компрессорный насос. Это особенно важно для поршневых компрессоров, которые сильно изнашиваются при работе без перерывов. Желательно, чтобы поршневой компрессор работал не более 36 минут в час. Ресивер накапливает сжатый воздух и охлаждает его. Когда в компрессоре заканчивается воздух, то он выключается, а система берет воздух из ресивера.

Ресивер подбирается под компрессорный насос. Если объем ресивера слишком большой, то для его заполнения насосу придется работать на износ.

Ресиверы могут подключаться последовательно или параллельно. Во втором случае увеличивается пропускная способность системы и сглаживаются перепады давления.

Смазка инструмента

Для работы пневмоинструментам нужна постоянная смазка. Для этого периодически приходится прерываться и закапывать масло прямо в сам инструмент. Это отнимает время и отвлекает от работы.

Для пневмоинструментов используется масло с вязкостью 32

Для автоматической смазки используется лубрикатор (маслораспылитель). Лубрикатор устанавливается после фильтра и редуктора. Он добавляет нужное количество масла для инструмента в поток очищенного воздуха. Воздух подсасывает и распыляет масло, после чего оно летит в сам инструмент. Пневмоинструмент смазывается прямо во время работы.

Не используйте лубрикатор в системах, где воздух используется для распыления. Часть масла будет попадать в струю воздуха.

Длина шланга от лубрикатора до инструмента не должна быть больше 10 метров. Иначе масло просто не долетит до инструмента. Лучше всего поместить лубрикатор выше инструмента, чтобы маслу было проще добраться до цели.

Все сразу

В некоторых случаях дешевле и удобнее использовать блок подготовки воздуха. Это упрощает и уменьшает схему. Устройство объединяет в себе сразу несколько функций. Выпускается в двух вариантах: фильтр-регулятор и фильтр-регулятор-лубрикатор. Во втором случае устройство имеет две колбы. В первой колбе собирается масло, конденсат, пыль и т.д., а в другой колбе залито масло для пневмоинструмента. После чего подготовленный воздух направляется в инструмент. Блок подготовки воздуха ставится как можно дальше от компрессора и как можно ближе к инструменту.

На схеме ниже показано как правильно подключать пневмоинструменты. Верхняя линяя показывает, как правильно подключить инструменты, где воздух используется для запуска привода. Для большинства пневмоинструментов рекомендуется именно такой тип подключения. Нижняя линия показывает, как подключать инструменты, где воздух используется для распыления.

Помогите определиться с фильрацией воздуха для покраски..

Компрессор куплен. Теперь определяюсь с фильтрацией-осушкой выходящего воздуха. Ваши мнения.

Надо посмотреть расход шлиф и полировальной машинки и умножить на 3-5.
Это будет паспортная (геометрическая) производительность требуемого компрессора. Для краскопульта надо от 800л/мин. Сам пистолет 200л/мин. Компрессор должен работать 1/3 времени. Паспортная производительность раза в полтора больше реальной. При проверке б/у компрессора надо замерить время, за которое он набивает свой ресивер с 0 до 10 атм и, зная объем ресивера, посчитать реальную.

а вообще можно купить любой китайский, главное что бы рессивер был не меньше 50л. ну и влагоотделитель не помешает для покраски
и лубрикатор для пневмоинструмента

quote: Originally posted by Dmitry68:

влагоотделитель не помешает для покраски

Ага. Холодильного типа!

подпишусь, сам в процессе поиска

quote: Originally posted by Petrucha:

Ага. Холодильного типа!

этого будет достаточно

Нет, не достаточно.
Самый лучший влагоотделитель — холодный ресивер. А таким он бывает, если компрессор работает редко. Когда ресивер становится теплым, вода начинает конденсироваться в шланге, и ее ничем не удержишь, пистолет будет плеваться все равно.
Интересный колхозный вариант — фильтр, набитый гелевыми прокладками, они не осушают, но химически связывают воду.
Не пробовал.

А еще я слышал про гаражную малярку, где красили сжатым азотом (или СО2, не помню)из баллонов. Говорят, в итоге дешевле.

quote: Originally posted by qwertyui:

Есть один б.у в хорошем состоянии

если только на 220 его переделать. quote: Originally posted by Petrucha:

красили сжатым азотом

лишь бы не кислородом.Рванет.

quote: Originally posted by qwertyui:

мС ЛНФМН ХМБЕПРНП ГЮЛСРХРЭ .

Ну можно инвертор замутить

quote: лишь бы не кислородом. Рванет.

Нормально,сосед малярит уже много лет.Сеть не вытягивает компрессор.Красит именно кислородом. А главное сухо(С)

а если сжатым воздухом из баллона от наших пцп? Редуктор выставить на нужное давление и в путь?

7л и 40л!
Расход считай. Современный HVLP пистолет жрет 200л/мин.

quote: Originally posted by qwertyui:

На самом деле есть всего два производителя

Спасибо, посмотрел их сайты. Интересно и познавательно. Это приблизительно так же, как если бы спросили совета по выбору первого авто для учебы и пробных выездов на дачу, а ему сразу же сказали,что есть два достойных производителя- Ролс-ройс и бэнтли.

Тема актуальна. Продолжаю поиск. Выбор сужается. Итого: производительность от 400до 500 литров на выходе, ременной-масляный, на 220В, ресивер 50-100литров. Осталось определиться с производителем- много Белорусских, есть Российские, чуть-чуть нормальных Европейцев и остальная часть Китайчата под видом Германо-Итальяно. итд. В раздумьях. Бюджет до 25тыщ. Ваше мнение?

quote: Originally posted by qwertyui:

забей.

до 300 атмосфер?

подумываю о приобретении баллона под азот, как вариант.

отнюдь. вот например Aircast СБ4/С-100.LВ30В (220в) на выходе 340 литров выдает. не всякое лесапедное колесо нуждается в таком компрессоре.

чем фиак лучше ремезы? У ремезы говорят головы чугунивые- надежнее люминивых итальянско-немецко-китайских

http://www.smsm.ru/product/7478 если про абак- то подскажите указанная производительность на входе или выходе? И на сколько честно?

quote: Originally posted by qwertyui:

Дом или забор с его помощью покрасить

если б только это, я б и электическим краскопультом обошелся. А в чем засада покраски авто таким компрессором. Добавить ресивер еще литров на 50-100 не проблема. Если 350 литров по честному выдает, то с пульвером как у меня http://kustomshop.ru/catalog/32/1401/6400/ должно хватить. Там 270-300 литров расход. Поставлю несколько фильтров от воды-масла и в путь. Да и мне не ламбо красить, так старенький автопарк свой обновить.

quote: Originally posted by qwertyui:

Ты представь его габариты

ну так правильно, основные габариты=это габариты ресивера. Компрессор и двигатель такой мощности и не могут быть большими. Естественно у огромного мотора и огромного компрессора на малых оборотах с производительностью в 500-1000 литров и ресурс огромен. Но мне 24 часа в сутки не крутить. У меня не автосервис, а так- баловство. Молодость вспомнить. Но помня пословицу о том, что скупой платит дважды, дурак-трижды, а лох- по жизни,то не хочется экономить. Посему Ваше замечание про ремезу и бизенес парюсски принято. Присматриваюсь к абакам и пр.

купил таки. http://www.abac.ru/catalog/main_89/section_544/item_29273/
Теперь выбираем фильтрацию-осушку-маслоотделение. У кого какие мнения будут по бюджетным системам? Может ноу-хау какие есть, типа гелевых прокладок и прочего нано.

quote: ыбираем фильтрацию-осушку-маслоотделение.
на фильтрацию подходят колбовые фильтры для воды со сменными картриджами.Картриджи от 5 микрон.Микрон 20 для воздуха под краскопульт достаточно будет.В прозрачной колбе видно насколько загажен фильтр.

quote: Originally posted by prostotak:

колбовые фильтры для воды со сменными картриджами

1.выдержат ли они давление в 10атм.
2. хватит ли их пропускной способности для нормальной работы компрессора. тоесть пропустят ли они 400литров воздуха в минуту.
3. есть полипропиленовые, ниточные, угольные и обратного осмоса фильтры. Для воздуха какие будут предпочтительнее?
Думаю сначала установить фильтр для воздуха улавливающий воду, потом масло, а потом водяной.

под воду 15 атм максимальное .
400лмин воздуха должен вполне прогонять.(что то расход какой то атомный).
Картридж только нитяной 15-20 микрон.Для механической очистки воды.Твёрдые частицы и масло держит хорошо.

PS пока не понял о каких объемах работ идет речь.

объемы любительские. жигули и частично тойота. потом друзьм чёнить намутим в помощь. итого- пять деталей в год.

Для таких объёмов не целесообразно держать компрессор и морочить фильтра с осушителями.Достаточно кислородного баллона взятого напрокат.

Мы не ищем простых путей. Вот взять некоторых форумчан- у них по десятку разных пекалей-винтовок-булок и пр.,а стреляют не так уж часто и не из всех. У некоторых дорогостоящие станки стоят дома и занимают дорогущую жилплощадь, а денег на этом не зарабатывают- хобби.Морочатся с расходом в пол кубика и миллимитром на полтосе. Чтоб ворону на даче завалить, можно тоже ижика в аренду взять. Тут иногда процесс дороже результата. А уж если взялся, то все должно быть, как у взрослых. У меня всякого инструмента полно, когда то покупал по профессии, затем по привычке. Теперь в основном доверяю профессионалам. А тут руки соскучились по работе и объем есть небольшой. Я по деньгам уже потратил больше, чем эти две машины вместе стоят, не то, что покрасить их полностью. Одни краскопульты в полтос обошлись. Просто решил хотелку свою удовлетворить. Благо финансы позволяют. Но и лишнего платить не охота. Красить китайским говнопультом, только нервы трепать, а не удовольствие от работы получать. Краскопульт потребляет 300 литров воздуха, отсюда компрессор. И уж воздух не подготовить- тоже глупо. Но покупать очистку воздуха с завышенными ТТХ нет смысла. Как то так.

красили волгу. компрессор бочка 5л, мембранный 200лмин
краскопульт маленький такой, хватала за глаза. потом поставили бочку на 50л и стал тянуть большой краскопульт с перекурами.

про осушителимаслоотделители лучше спросить на чипмейкере.

quote: Originally posted by prostotak:
Для таких объёмов не целесообразно держать компрессор и морочить фильтра с осушителями.Достаточно кислородного баллона взятого напрокат.
+100
Сам так делал два раза.Заправить пару таких баллонов — сущие копейки.
Красил кислородом, но можно говорят и азотом.

quote: Originally posted by mageric:
Я по деньгам уже потратил больше, чем эти две машины вместе стоят, не то, что покрасить их полностью. Одни краскопульты в полтос обошлись.
Камеру уже сделал покрасочную? Или будешь пыль в гараже гонять?
Полировальная машина пригодится в хозяйстве,только не эксцентриковая.

quote: Originally posted by DEN 54:

Камеру уже сделал покрасочную?

В гараже поставил четыре бытовых вытяжки-вентилятора и гофру. С пола будут чуть-чуть тянуть. В гараже буду красить подетально. Крышу-проемы на улице ранним утром с водичкой вокруг.

Должно быть чисто как в операционной.
А высоты гаража хватит чтоб крышу авто обливать с пулька?
Поверхность металла должна быть более менее одинаковой температуры чтоб краска одинаково ложилась.К примеру если с одной стороны галогеновый светильник стоит,а с другой нет — краска по разному ляжет,где-то ляжет ровно,а где-то шагренью.Нужен навык,который подкрепляется постоянной практикой — иначе ждёт наждача перерасход краски и абразивная полироль.
1000 зерном стачивать капли,или шагрень. а полироль G6 неплохая,но и недёшева,круги с овчины. Наждачку надо брать дорогую,влагостойкую.
Всё это поможет избавиться от лишнего веса.


И думается распиратор нужен нормальный во время покраски. вроде около 5тр стоит. с простым накушаешься.
Не забудь про кислый грунт,если металл обнажился при подготовке.
иначе весной всё зацветёт и можно будет опять красить.

quote: В гараже поставил четыре бытовых вытяжки-вентилятора и гофру. С пола будут чуть-чуть тянуть. В гараже буду красить подетально. Крышу-проемы на улице ранним утром с водичкой вокруг.

Это самая первая ошибка самодельных малярок.
Для покраски надо не вытягивать а наоборот:
Создать слегка повышенное от улицы давление с очисткой подводимого воздуха.
Кстати мелкую пыль «на не бентли» будет не видно вовсе.
Достаточно мелкой сетки(от тополиного пуха чтоб сметать удобно)и пары тройки слоев синтепона или чего то подобного.
Помещение моют пару раз и третий раз с сильно разведенным клеем пва(пва это для перфекционистов обычно никто не заморачивается

).
Он сразу не засохнет и будет долго собирать на себя пыль.
Для «небентли» за глаза.

Респиратор подойдет ру60м с угольными фильтрами.
Если вентиляция обеспечивает скорость потока в камере от 0,25м/с (меньше не катит — надо бы до 1 м/с разогнать) опыл и пары будет улетать и эффект как будто вы на легком ветру,а не в помещении наполненном туманом.

Фильтр для окрасочного пистолета:
HVLP жрет до 400л/мин при 2-3 атм.
Если не прет компрессор дешевле красить пистолетом «высокого давления».
Он и сам дешевле и компрессор требуется менее мощный.
HVLP дает выигрыш только в количестве краски переносимой на изделие.
При покраске 3-5 авто он нафиг не нужен.
Фильтр — взять большой бензиновый от инжекторных авто и врезать перед пульком .На 2машины хватит.Для мелких пульков хватает и простых прозрачных бензофильтров но: менять надо часто и лопнуть могут точнее лопнут обязательно(хотя при их цене побарабану).
А вот Ха Вэ эл Пэ они (фильтрики эти)задушат и придется городить паралельную батарею что не айс или купить настоящий.
Влагу кстати они нормально «вынимают» за счет падения скорости потока внутри фильтра и стояшей в месте этого падения мембраны.
В прозрачном корпусе хорошо видно капельки воды.
Как накопилось столько то (по опыту) все — менять.
Удачи в нелегком деле.

quote: Originally posted by dima-314:

надо бы до 1 м/с разогнать

приблизительные параметры подводимого воздуха при объеме помещения 72м3. 4х6х3 метра. отвод самотоком через отверстия?

А очень просто.
Сделайте вентиляцию с диагонально-падающим потоком.
(у меня в гараже так сделано)
Пусть воздух входит с торцевой стены или крыши напротив двери.
сечение 4х3 итого 12м2 ограничимся 0,25 м/с скорости потока
итого 3 м3/с или 180м3/мин или 10800м3/час
Вот такой производителности надо взять вентилятор или вентиляторы суммарной мощностью.
А выходить воздух может и через открытую дверь.Зачем какие то отверстия.
Важно что пыль с улицы через щели не сосет а наоборот потихоньку выдувает.
А щели найдутся не сомневайтесь.
И не красьте на улице — комары,мухи,ветер пыль,песок принес лист с дерева,пух прилетит.Обидно.

По опыту для такого помещения хватит и менее мощного вентилятора:
скажем 350 ватт будет едва хватать — нанес слой краски или лака — 10 минут выдуваешь — отдыхаешь.Но уже приемлемое качество.
Думаю будет хорошо 2 по 350 на подачу и один на отсос.
Поток регулировать приоткрытием двери.До параметров малярной камеры далеко но качество будет почти отличным при некоторой сноровке и отработке процесса покраска-чаепитие.

Света должно быть море.
2 квт дневного света — среднее значение.
У меня 1200 — 15двойных ламп по 40 вт. — маловато!

Осушитель воздуха для компрессора

Воздух, сжимаемый компрессором, часто имеет частички влаги или масла, попадание которых в систему нежелательно. Для удаления примесей из сжатого воздуха устанавливают влагоотделитель для компрессора. В некоторых случаях без данного элемента выполнение работ с использованием пневмоинструмента становится невозможным.

Назначение влагоотделителя в компрессорах

Для организации правильной работы пневмоинструмента очень важным показателем является чистота сжатого воздуха, который на него подается. Прежде всего, он должен быть очищен от пыли. Для очистки от механических загрязнений используется воздушный фильтр, устанавливаемый на входе в агрегат. Также из воздушных масс нужно удалить влагу, которая при его сжатии конденсируется в ресивере и в самой системе. Для удаления влаги на выходе из компрессора устанавливают осушитель воздуха. Кроме влаги, сжатый воздух может иметь частицы масла, которое неизбежно попадают в него.

На заметку! Смешивание масла с воздухом при его сжатии характерно для воздушного поршневого и роторного (винтового) компрессора, поскольку работа данных агрегатов подразумевает обязательное наличие смазки.

Если воздух не очищать от влаги, то происходит следующее:

  • при смешивании влаги с маслом происходит образование эмульсии, которая способна засорять пневмоканалы;
  • при низких температурах влага в пневмоканалах замерзает, что может вызвать их закупорку или повреждение;
  • в воздуховодах накапливается ржавчина, которая со временем может полностью перекрыть подачу воздуха;
  • при попадании влаги в пневмоинструмент, его детали начинают ржаветь и быстро выходят из строя;
  • образовавшая воздушно-масляная смесь по своему составу не может соответствовать требованиям для применения ее в пищевой, электронной, фармацевтической и химической промышленности;
  • при наличии влаги становится невозможной качественная покраска, например, автомобилей, поскольку краска ляжет неплотно, с образованием пузырей, которые вызовут ее отслаивание.

Устройство и принцип работы детали

Устройство стандартного влагоотделителя вихревого типа для пневматических систем показано на рисунке ниже.

Состоит данный узел из следующих элементов.

  1. Корпус. Крепится к пневмопроводу и является основой для всего влагоотделителя.
  2. Стакан. Формирует внутреннюю полость, в которой размещаются дефлектор (3), фильтр (4), заслонка (5), пробка (7) и крыльчатка (8).

Принцип работы влагоотделителя достаточно прост. После попадания в корпус (1) сжатого воздуха, он перемещается в сторону крыльчатки (8). Попав на крыльчатку, имеющую направляющие лопасти, воздух закручивается. Под действием центробежной силы все находящиеся в воздухе частицы перемещаются к стенкам стакана (2), где конденсируются и скатываются вниз. Для отделения спокойной зоны, в которой находятся загрязнения (6), предусмотрена заслонка (5). Далее, воздушный поток попадает в дефлектор (3) с установленным фильтром (4), который задерживает мелкие твердые частицы загрязнений. Накопившиеся загрязнения удаляются через пробку (7), установленную на дне стакана.

Разновидности систем очистки воздуха

Для очистки сжатого воздуха, как для промышленных, так и для бытовых целей, применяется несколько типов влагоотделителей: вихревые, влагомаслоотделители адсорбционные и модульные системы очистки.

Вихревые фильтры

Влагомаслоотделитель вихревого типа имеет цилиндрическую форму (устройство было рассмотрено выше) и очищает воздух за счет его завихрения в камере (стакане). Вихревой маслоотделитель является самым распространенным приспособлением для очистки сжатого воздуха от влаги и частиц смазки.

Влагомаслоотделители адсорбционные

Для удаления из сжатого воздуха масла и влаги используют вещества, обладающие активными впитывающими свойствами, например, селикагель, алюмогель, хлористый кальций и др. На следующем рисунке показан масловлагоотделитель адсорбционного типа.

Модульные системы очистки

Наилучшие результаты по удалению из воздуха конденсата, частичек масла и пыли обеспечивает модульная система очистки. Состоит она из нескольких элементов: циклонного (вихревого) отделителя, фильтра тонкой очистки и угольного фильтра. На следующем рисунке показан масловодоотделитель модульного типа.

Важно! Модульные системы обеспечивают на последнем уровне очистки практически стопроцентную чистоту технического воздуха, который поступает на обдувочные пистолеты, пневматические инструменты, краскопульты и респираторы (не имеющие угольный фильтр).

Как сделать влагоотделитель своими руками

Поскольку в конструкцию влагоотделителя не входят высокотехнологичные элементы, то изготовить осушитель воздуха для компрессоров своими руками вполне возможно из подручных материалов.

Циклонный (вихревой) влагоотделитель

Валагоотделитель циклонного типа можно изготовить из баллона для сжиженного газа, ненужного огнетушителя или обрезка металлической трубы подходящего диаметра. Длина трубы может быть произвольной.

Изготавливается приспособление в следующем порядке.

  1. Просверлите в нижней части корпуса отверстие и приварите обычный кран. Он будет служить для слива накопившегося в емкости конденсата. Ниже приведен чертеж самодельного вихревого влагоотделителя, по которому можно изготовить данное приспособление из металлической трубы.
  2. В верхней части корпуса следует вварить выходной штуцер.
  3. В нижней части трубы (баллона) делается отверстие (не ниже 150 мм от дна) и приваривается входной штуцер таким образом, чтобы воздух входил в емкость по касательной. Благодаря этому в емкости будет возникать завихрение, способствующее очистке потока от загрязнений.
  4. Далее, к корпусу необходимо приварить 3 ножки, снабженные пятаками (для устойчивости).
  5. При желании, получившееся приспособление можно покрасить.

Совет! Для правильной работы устройства его необходимо установить вертикально.

Самодельный адсорбционный влагоотделитель

Самодельный осушитель воздуха легко изготовить из фильтра для воды и силикагелевого наполнителя для кошачьих туалетов.

Также потребуется небольшая трубка из металла или пластика и клеевой пистолет.

Фильтр очистки воздуха от конденсата изготавливается следующим образом.

  1. Отрежьте трубку такой длины, чтобы она входила в крышку и доставала до дна фильтра.
  2. В трубке необходимо насверлить несколько отверстий, через которые будет проходить сжатый воздух от компрессора.
  3. На одном конце трубки нужно вставить заглушку, чтобы при опускании в силикагель она не забивалась.
  4. Верхний конец трубки необходимо вставить в крышку фильтра и загерметизировать место соединения с помощью клеевого пистолета.
  5. В верхней части трубки или в крышке необходимо установить сетку, которая предотвратит попадание наполнителя в воздуховод.
  6. Далее, следует засыпать силикагелевый наполнитель в колбу, вставить в нее трубку с крышкой и хорошо закрутить.

Теперь можно подсоединить к входному штуцеру влагоотделителя шланг от компрессора, а к выходному – шланг, ведущий к какому-либо пневмоинструменту, например, к краскопульту.
