Схема горячего водоснабжения многоэтажного дома: Схема Горячего Водоснабжения Многоквартирного Дома: Обзор

Содержание

Горячее водоснабжение

А также существует независимая система горячего водоснабжения. Вода нагревается в котельной или тепловом пункте, затем подается в дом. Она называется независимой, поскольку функционирует отдельно и не связана с системой теплоснабжения. Она используется в частных домах или коттеджах.

Что касается водонагревателей, то они подразделяются на два вида.

Их выбор зависит только от желания владельца, а также от бытовых условий помещения.

  • Проточные. Они не накапливают воду, а нагревают ее по мере необходимости пользования. Такой нагреватель приводится в действие моментально, как только включается вода. Они могут быть электрическими либо газовыми.
  • Накопительные. Такие водогрейные котлы собирают воду в специальном баке и нагревают ее. Горячей водой можно пользоваться в любое время. Электрокотлы имеют большие габариты.

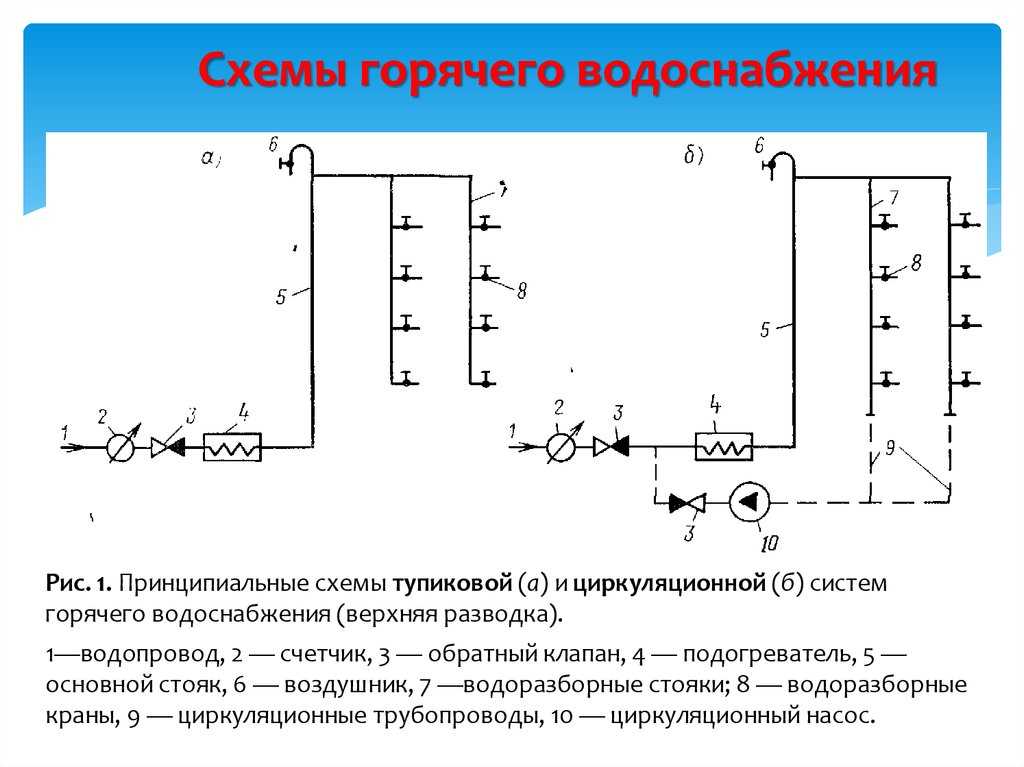

Циркуляционный способ

По такому методу горячая вода постоянно циркулирует по системе замкнутого типа: тепловая станция – центральная система – подстанция – водопровод – и возвращается обратно.

Это осуществляется в связи с некоторыми причинами:

  • большое количество потребителей;
  • охлаждение воды при простое системы;
  • другие возможные причины.

Практика показывает, что такой метод дает возможность быстро получить горячую воду из кухонного смесителя. Она всегда находится в горячем состоянии и готова к применению. При остановке системы вода будет остывать, что приведет к большим потерям тепла. В многоэтажных домах для этого применяется разветвление стояка на дополнительные насосы или блоки.

При таком способе возможны некоторые затруднения: всем известна проблема, состоящая в том, что в ванной комнате полотенцесушители греют в летнее время, и уменьшить их температуру нет возможности. Горячая вода в них находится постоянно в любое время. Можно сделать корректировку нагревания установкой регулирующего крана и добавлением трубы, по которой вода будет проходить при закрытом кране.

Тупиковый способ

При таком методе система ГВС действует с меньшей эффективностью, так как потребитель снабжен окончательной тупиковой водопроводной системой. В ней имеются только подающие трубы, не оснащенные обратным контуром. Горячая вода поступает при открытии смесителя. Когда он закрыт, вода в трубопроводах останавливается и медленно остывает.

Практически это выглядит так, что при долговременном, например, ночном бездействии крана, сначала будет поступать холодная вода, а через некоторое время горячая. Тупиковый метод подачи чаще вего применяется в собственных домах, которые подсоединены к водопроводу. Сегодня именно тупиковый способ стал наиболее распространенным ввиду популярности индивидуальных бойлерных электронагревателей.

Центральная и автономная ГВС

Каждый из видов имеет свои достоинства и отрицательные факторы. Центральная система для потребителя более удобна, если ее действие постоянно и удовлетворяет нормативам температуры и качества воды. Но такие условия в нашей стране не всегда соблюдаются, и больше похожи на исключение, чем на естественные условия.

Центральная система не всегда обеспечивает надежность комфорта в жилом помещении, а часто является «головной болью» для жильцов. В большей степени это зависит от исполнительности местных начальников, контролирующих и регулирующих органов.

Автономный метод требует больших расходов, так как необходимо устанавливать специальные сооружения, укладку труб водопровода. Но его эксплуатационные качества и степень комфорта значительно больше центральной системы. Потребитель может самостоятельно установить уровень температуры, и контролировать потребление теплоносителя.

Какие элементы включает схема водоснабжения многоквартирного жилого дома?

Водомерный узел, который организует подачу воды в дом, отвечает за работу нескольких функций:

  1. Учитывает расход воды холодного водоснабжения, то есть, выполняет функцию счетчика воды;
  2. Может перекрыть подачу холодной воды в дом при аварийных ситуациях или при необходимости ремонта узлов и деталей, а также для устранения протечек;
  3. Служит фильтром грубой очистки воды: подобный грязевой фильтр должна содержать любая схема горячего водоснабжения многоквартирного дома.

Само устройство состоит из следующих узлов:

  1. Набор запорной арматуры (кранов, задвижек и вентилей) на входе и выходе прибора. Стандартно это задвижки, шаровые вентили, клапана;
  2. Механический счетчик воды, который устанавливается на одном из стояков;
  3. Грязевой фильтр (фильтр грубой очистки воды от крупных твердых частиц). Это может быть металлическая сетка в корпусе, или емкость, в которой твердый мусор оседает на дно;
  4. Манометр или переходник для врезки манометра в схему водоснабжения;
  5. Байпас (обвод из отрезка трубы), который служит для отключения водомера при ремонте или сверки данных. Байпас снабжается запорной арматурой в виде шарового крана или вентиля.

Тепловой пункт

Он же — элеваторный узел, который выполняет следующие функции:

  1. Обеспечивает полноценную и непрерывную работу отопительной системы в многоквартирном доме, а также регулирует ее параметры;
  2. Доставляет в дом горячую воду, то есть, обеспечивает ГВС (работу горячего водоснабжения). Сам теплоноситель в системе отопления поступает в систему горячего водоснабжения многоквартирного дома прямиком из централизованной теплотрассы;
  3. Тепловой пункт может переключать подачу горячего водоснабжения между обраткой и подачей. Это бывает нужно при больших морозах, так как в это время температура теплоносителя на подающей трубе может подниматься до 130-1500С, и это при том, что нормативный показатель температуры на подаче не должен превышать 750С.

Основной элемент теплового пункта — водоструйный элеватор, где горячая вода из схемы трубопровода подачи рабочей жидкости в доме смешивается в камере смешения с теплоносителем обратки путем впрыска через специальное сопло. Такими образом, элеватор позволяет пропускать через схему отопления бо́льший объем теплоносителя с низкой температурой, а, так как впрыск производится через сопло, то объем подачи получается небольшим.

Врезать переходники для подключения ГВС можно между задвижками на входе трассы и теплопунктом – это самая распространенная схема подключения. Количество врезок – две или четыре (по одной или по две на подаче и обратке). Две врезки характерны для старых домов, в новостройках практикуется четыре переходника.

На трассе ХВС обычно применяется тупиковая схема врезки с двумя подключениями: водомерный узел подключается к розливу, а сам розлив — к стоякам, через которые осуществляется разводка труб по квартирам. Вода будет перемещаться в такой схеме ХВС только при разборе, то есть, при открывании каких-либо смесителей, кранов, клапанов или вентилей.

Недостатки этого подключения:

  1. При длительном отсутствии водоразбора по конкретному стояку вода при сливе долго будет холодной;
  2. Врезанные на подводах ГВС из бойлерных полотенцесушители, которые одновременно обогревают ванную комнату или санузел, будут горячими только при водоразборе ГВС именно с конкретного стояка квартиры. То есть, почти всегда будут холодными, что вызовет появление влаги на стенах, плесени или грибковых заболеваний стройматериалов помещения.

Теплопункт с четырьмя подключениями горячего водоснабжения в доме делает циркуляцию горячей воды непрерывной, и происходит это через два розлива и стояки, соединенные друг с другом перемычками.

Важно: если на врезках ГВС установлены механические счетчики воды, то расход водоснабжения будет учитываться без учета температуры воды, что неправильно, так как придется переплачивать за горячую воду, которой не было в пользовании.

Горячее водоснабжение может функционировать по трем вариантам:

  1. Из трубы подачи в трубу обратки в котельную. Такая система ГВС эффективна только в теплое время года при отключенной системе отопления;
  2. Из подающей трубы в подающую трубу. Такое подключение будет приносить максимальную отдачу в демисезонье — осенью и весной, когда температура теплоносителя невысока и далека от максимальной;
  3. Из трубы обратного хода в трубу обратки. Эта схема ГВС наиболее работоспособна в большие холода, при повышении температуры на трубе подачи ≥ 750С.

Для непрерывного движения воды необходим перепад давления между начальной и конечной точками врезки в один контур, и этот перепад обеспечивается ограничением потока. Таким ограничителем служит специальная подпорная шайба — стальной блин с отверстием посредине. Таким образом, вода, которая транспортируется от входной врезки до элеватора, встречает препятствие в виде тела шайбы, и это препятствие регулируется поворотом, который открывает или закрывает подпорное отверстие.

Но слишком большое ограничение движения воды в трассе трубопровода нарушит работу теплового пункта, поэтому у подпорной шайбы должен быть диаметр на 1 мм больше диаметра сопла теплопункта. Этот размер рассчитывается представителями поставщика тепла так, чтобы температура на обратной трубе отопления элеваторного узла лежала в нормативных пределах температурного графика.

Расчетные нормативы расхода горячей воды

Следует отметить что существует множество нормативов по расчетам расхода ресурсов, в сфере жилищного хозяйства нормативов использования воды на одного человека без применения прибора учета воды не существует. Это вызвано тем, что плотность населения по разным районам нашей страны сильно различается. Другими словами, в каждом регионе действуют свои нормативы. В соответствии с правилами на населенный пункт подается некое количество воды. При этом принимают в расчет размер объема воды, которую используют жильцы тех квартир в которых установлены приборы учета воды.

Из общего объема, поставленной воды вычитывают тот объем, который прошел через приборы учета. Полученную разность разделяют на количество людей зарегистрированы на данной жилой площади. Именно эти люди и несут расходы за использованную воду. Такая ситуация сложилась во многом потому, что существует множество мест несанкционированного потребления воды и далеко не везде установлены приборы учета воды, кстати, в отличие от стран с развитой экономикой. Нормы потребления рассчитывают с использованием повышающего коэффициента.

При проведении расчётов необходимо учитывать состояние сантехнических приборов и наличие установленных водяных нагревателей.

Коэффициент расхода потребления в разных районах воды различается потому, что в каждом районе воду потребляют в различных объёмах. При этом необходимо учитывать климат, цену на топливо, предназначенное для нагрева воды.

Выведена усредненная норма расхода воды на одного человека. В дневное время эта цифра составляет — 200 литров холодной воды и 100 литров горячей. Обыкновенная ванная вмещает в себя 250 литров воды и если жилец не принимает ванну каждый день, то ему имеет смысл задуматься об установке приборов учета воды.

Установленный счетчик позволит существенно сэкономить на оплате счетов за воду. Дело в том, что в счета на воду в той или иной форме вносят несанкционированный отбор воды, течи, расход воды на нужды МЧС и многое другое.

Как устроено водоснабжение в многоэтажке — Добродушный Сантехник

Как устроено водоснабжение в многоэтажке

Как устроено водоснабжение в многоэтажке

Представим обычное утро в одной из многоэтажек спального района нашего любимого города: унитаз, душ, побриться, чай, почистить зубы, воды коту (или в любом другом порядке) — и на работу… Все на автомате и не задумываясь. *¿>.<! Как так происходит, мы рассмотрим в следующий раз, а сейчас для того чтобы всё правильно понять, мы сперва узнаем как устроена система водоснабдения в многоэтажке.

Давайте разбираться.

Холодное водоснабжение или ХВС

Местная насосная станция подаёт воду в магистраль из сети водоканала. Большая подающая труба входит в дом и заканчивается задвижкой, после которой идёт водомерный узел.

Если говорить коротко, то водомерный узел состоит из двух задвижек, сетчатого фильтра и счётчика.

В некоторых есть дополнительно обратный клапан

и обвод водомера.

Обвод водомера представляет из себя дополнительный счётчик с задвижками, который может питать систему, если основной водомер обслуживается. После счётчиков вода подаётся в домовую магистраль

где распределяется по стоякам, которые ведут воду в квартиры по этажам.

Какое давление в системе?

9-ти этажки

Дома высотой до 9 этажей  имеют нижний розлив снизу вверх. Т.е. от водомера по большой трубе вода уходит по стоякам до 9-го этажа. Если у водоканала настроение хорошее, то на вводе нижней зоны должно быть примерно 4 кг/см2 . С учётом падения давления в один килограмм на каждые 10 метров водяного столба жители 9-го этажа получат  приблизительно 1 кг давления, что считается нормой. На практике же в старых домах давление на вводе составляет всего 3,6  кг. И жители 9го этажа довольствуются ещё меньшим давлением чем 1кг/см2

12-20 этажей

Если дом выше 9-ти этажей, например 16 этажей, то такая система делится 2 зоны. Верхняя и нижняя. Где для нижней зоны сохраняются те же условия, а для верхней  давление поднимают  примерно до 6  кг. Чтобы воду поднять на самый верх в подающую магистраль, а с ней вода стояками идёт до 10-го этажа. В домах выше 20-ти этажей подача воды может делится на 3 зоны.   При такой схеме подачи, вода в системе не циркулирует, стоит на подпоре. В квартире многоэтажки в среднем мы получаем  давление от 1 до 4 кг. Бывают и другие значения но сейчас мы их рассматривать не будем.

Горячее водоснабжение или ГВС

В некоторых малоэтажных домах горячая вода подключена по такой же схеме, стоит на подпоре без циркуляции, этим и объясняется то, что при открытии крана с горячей водой, какое-то время идёт холодная, остывшая вода. Если взять тот же дом в 16 этажей то в таком доме система ГВС устроена иначе. Горячая вода как и холодная  так же подаётся в дом по большой трубе, и после счётчика идёт в домовую магистраль

которая поднимает воду,  на чердак где она распределяется по стоякам и опускается в самый низ в обратную магистраль. Кстати, счётчики ГВС считают не только объём утерянной (потреблённой) воды в доме. Эти счётчикитак же считают потери температуры (гигоколории)

Температура теряется при проходе воды через квартирные полотенцесушители, которые и играют роль стояков.

При такой схеме, горячая вода всегда циркулирует. Стоит вам открыть кран, горячая вода уже здесь.  Давление в такой системе примерно 6-7 кг. на подаче и чуть ниже на обратке для обеспечения циркуляции.

За счтёт циркуляции мы получаем давление в стояке, в квартире 5-6 кг. и тут же видим разницу в давлении между холодной и горячей водой, от 2 кг. Именно в этом и кроется суть передавливания горячей воды в холодную при неисправности сантехприборов.   Если вы обратили внимание, что на горячей воде у вас давление всё же больше чем на холодной, то на вводе холодной обязательно установите обратный клапан, а на вводе горячей можно включить в систему регулирующую арматуру, которая поможет выровнять давление примерно в одну цифру с холодной. Пример установки регулятора давления можно посмотреть тут

Проектирование сантехнических систем для многоквартирных многоэтажных домов – Sobieski Services

Проектирование сантехнических систем для многоквартирных и многоэтажных жилых домов требует особого внимания к факторам, которые значительно сложнее, чем для одноэтажных домов. Следующий обзор некоторых из этих важных факторов может помочь вам понять, что необходимо учитывать при проектировании водопроводной системы для многоэтажных жилых домов.

Определения

Многоквартирные дома относятся к структурам, в которых проживает более одного человека или семьи в отдельных единицах. Эти типы жилья могут быть многоквартирными домами, гостиницами, зданиями военных казарм, многоквартирными домами, школами-интернатами, домами престарелых и другими местами, где несколько человек живут в относительно непосредственной близости друг от друга. Многоэтажные дома — это строения с более чем одним этажом, но в контексте сантехники многоэтажное здание — это здание, которое не может полностью и адекватно обслуживаться муниципальным водоснабжением, потому что давление слишком ограничено. В многоэтажных зданиях также требуются дренажные, канализационные и вентиляционные системы, которые могут вместить много людей, живущих в основном вертикально.

Повышение давления воды в многоэтажных зданиях

В многоэтажных зданиях часто необходимо увеличивать давление воды, чтобы вода достигла верхних этажей строения. Это может быть выполнено несколькими способами:

  • Установка бустерных насосов: Можно установить серию ступенчатых насосов или насосов с регулируемой скоростью для обеспечения повышенного давления воды, поступающей из муниципального водоснабжения или из самотечных накопительных резервуаров. Эти насосы дополняют давление от существующих источников водоснабжения.
  • Использование самотечного резервуара на крыше: Вода перекачивается из накопительного резервуара на уровне земли или подвала в резервуар на крыше, в котором достигается достаточное давление воды за счет силы тяжести.
  • Использование гидропневматических накопительных баков: Вода перекачивается из муниципальных водопроводных сетей или самотечных накопительных баков в гидропневматические накопительные баки, которые используют внутреннее давление воздуха для повышения давления в водопроводной линии.

Предотвращение перекрестного загрязнения

Многоквартирные, многоэтажные здания должны иметь такие конструкции водопроводной системы, которые предотвращают возможность перекрестного загрязнения питьевой воды из одного жилища в другое.

Небрежность или антисанитарное поведение одного жителя или арендатора не должно влиять на качество воды любого другого арендатора. Это также актуально, если в здании расположены коммерческие объекты, а также жилые помещения.

Установка регулирующих клапанов

В многоквартирных домах должны быть установлены регулирующие клапаны для управления подачей воды в каждую отдельную квартиру. Это поможет предотвратить перекрестное заражение. Также будет обеспечено перекрытие подачи воды в отдельные жилые помещения на время технического обслуживания или ремонта без ущерба для подачи воды в другие жилые помещения. Регулирующие клапаны также дают управляющим и владельцам зданий возможность остановить подачу воды в незанятые помещения. Например, в холодную погоду это может снизить вероятность замерзания труб в незанятых помещениях.

Канализационные и канализационные системы

Удаление отходов, канализационные и дренажные системы должны быть спроектированы таким образом, чтобы выдерживать больший и более постоянный поток бытовых сточных вод и отходов жизнедеятельности человека. Эти системы могут быть спроектированы и реализованы с использованием нескольких принципов, в том числе:

Однотрубные системы, в которых все твердые отходы и сточные воды от всех установок направляются в единую общую трубу, по которой материалы поступают в систему бытовых отходов или другие подземные сооружения. стоки. Все филиалы вентилируются для поддержания надлежащего давления воздуха. Однотрубные системы обычно используются, если существует риск замерзания или повреждения труб из-за замерзания, или если водопроводная система здания особенно велика и сложна.

Двухтрубные системы, в которых твердые отходы и сточные воды обрабатываются отдельными трубными установками. Двухтрубные системы обычно сбрасываются в овраги или другие географические объекты.

Наша цель — помочь нашим клиентам узнать о сантехнике, ОВКВ, противопожарной защите и системах сигнализации в механических, коммерческих и жилых помещениях. Для получения дополнительной информации о проектировании сантехнических систем для многоместных и многоэтажных домов, а также для просмотра проектов, над которыми мы работали, посетите наш веб-сайт!

СИСТЕМА ВОДОСНАБЖЕНИЯ В ВЫСОТНОМ ЗДАНИИ ⋆ Archi-Monarch

СИСТЕМА ВОДОСНАБЖЕНИЯ В ВЫСОТНОМ ЗДАНИИ

Если вы хотите узнать о требованиях к водоснабжению здания или системы сбора дождевой воды или о принципах водоснабжения, пожалуйста, нажмите на ссылку.


В системе водоснабжения высотного здания обычно используются насосы для подачи воды на верхние этажи. Система предназначена для обеспечения достаточного давления и расхода воды по всему зданию, даже на больших высотах.

Система обычно состоит из резервуара для хранения воды, расположенного в верхней части здания или на крыше. Этот бак заполняется водой из городского водопровода или из колодца или другого источника воды. Резервуар обычно имеет емкость, достаточную для подачи воды в здание в течение определенного периода времени, даже если муниципальное водоснабжение прервано.

1) Введение

Общие сведения
  • В небоскребах (многоэтажных зданиях или высотных зданиях) Водоснабжение является одной из наиболее сложных проблем, требующих решения из-за потери давления при движении воды по вертикальной трубе.
  • По мере того, как здание становится выше, возникает другая проблема, поскольку давление воды в нижней части вертикальной трубы становится слишком большим для безопасной эксплуатации и строительных норм.
Решение
  • Ранним решением этой проблемы был резервуар для воды, установленный на крыше здания с насосами для заполнения в нижней части здания, простая система подачи самотеком вниз.
  • Сегодня , система редукционных клапанов и вспомогательных стояков используется для управления непостоянным давлением воды в небоскребе (высотном здании).
  • Редукционные клапаны снижают давление в нижней части здания, а подстояки повышают давление на верхних этажах небоскребов.

2) Система подачи

i) Система прямого водоснабжения
  • Подача воды отданная напрямую на различные этажи зданий от водопроводной сети имеющей достаточного 0

    9 напора 10 9090 9 0109 из часов давление на арматуре больше требуемого. Рекомендуется только при этажности не более от 2 до 5.

ii) Система непрямой подачи
  • Когда давление воды в водопроводе недостаточно для прямой подачи, воду из водопровода можно закачать вверх в над накопительным резервуаром , обычно расположенным на 9 крыша здания откуда вода подается на разные этажи самотеком или хранится в подземном хранилище резервуаре откуда вода насос в OHT. и чем поставляются под действием силы тяжести.

В очень высоких зданиях целесообразно использовать отдельные цистерны для питья и воды наземные, промежуточные и на уровне крыши .

Отдельные цистерны для питьевой и холодной воды распределяют нагрузку по хранению воды вверх по зданию и ограничивают давление в разводке как к питьевым выводам, так и к санитарно-техническим приборам.

3) Распределительные системы

Существуют следующие четыре основных метода подачи воды в многоэтажное здание (Высокие здания).

  1. Система прямого питания от сети – общественная или частная .
  2. Гравитационная система распределения.
  3. Распределительная система под давлением (гидропневматическая насосная система).
  4. Комбинированная распределительная система.
i) Система прямого питания от сети –
общественная или частная
  • Эта система применяется, когда в водопроводе имеется достаточное давление для подачи воды под соответствующим давлением на самый верхний этаж.
  • При ограниченном напоре в большинстве городских водопроводов вода из прямого водопровода обычно недоступна выше двух или трех этажей .
  • Полезно, когда давление доступно круглосуточно на самом верхнем этаже.
  • Давление может отсутствовать, поэтому обычно этажи выше 2-го или 3-го этажа сталкиваются с недостаточным падением давления воды.
ii) Самотечная система распределения
  • Это самая распространенная система распределения воды .
  • Система включает перекачку воды в один или несколько верхних резервуаров для воды.
  • Вода, поступающая в верхний(е) резервуар(ы), самотеком распределяется по различным частям здания по системе трубопроводной сети.
iii) Распределительная система под давлением (гидропневматическая насосная система)
  • Вариант прямой насосной системы.
  • Герметичный давление сосуд установлен на линии регулировать работу насосов .
  • Реле давления, установленное в сосуде/баке под давлением, отключается после достижения заданного давления, и работающий насос останавливается.
  • Воздушный компрессор необходим для подачи воздуха в воду для поддержания соотношения воздух-вода.
  • Эта система устраняет необходимость в OHT и подает  воду с гораздо более высоким давлением в результате даже распределение воды по всем этажам
  • Распределительная система под давлением представляет собой систему прямого перекачивания, включающую мембранный резервуар для подпитки.
  • Система может включать несколько насосов с всасывающим и нагнетательным коллекторами и панелью управления для обеспечения автоматической работы.
  • Общая требуемая пропускная способность может быть разделена между несколькими насосами, которые работают в режиме работы, поддержки и резерва.
  • Система также должна включать автоматическую последовательность насосов для обеспечения равномерного износа, а также отсечку при низком уровне для предотвращения работы насосов всухую.
  • Система должна быть обеспечена постоянным электроснабжением с обеспечением аварийного резервного питания.

  • Современные гидропневматические системы доступны с частотно-регулируемым приводом, где насос эффективно используется для подачи воды со скоростью потока, требуемой системой, путем изменения его скорости с помощью электронного устройства, тем самым удовлетворение потока потребности за счет изменения скорости двигателя от 9от 60 об/мин до 3 000 об/мин. При таком расположении один и тот же насос может подавать воду с требуемым давлением и расходом в разное время суток.
  • Система потребляет энергию пропорционально выполненной работе, а также помогает контролировать скачки воды в распределительной линии.
  • Гидропневматическая система обычно устраняет необходимость в верхнем баке.

В соответствии с передовой инженерной практикой и на случай чрезвычайных ситуаций следует предусмотреть накладные расходы меньшей мощности, которые подаются в систему под действием силы тяжести, как показано на рисунке ниже.

Примечание
  1. Горячее водоснабжение планировать согласно потребности путем обеспечения гейзера и трубопровода горячей воды.
  2. Подача смывной воды из туалета планируется при наличии оборотных сточных вод.
  3. Для крупных и коммерческих зданий водоснабжение должно быть основано на зональном распределении для хозяйственно-бытового и промывочного водоснабжения.
  4. Представление компоновки и расположения светильников/приборов является типичным.

iv) Комбинированная распределительная система
  • В этой системе применяется комбинация гравитационного и напорного распределения. Несколько верхних этажей снабжены насосной системой повышения давления для достижения желаемого остаточного давления, в то время как нижние этажи питаются самотеком.
  • Вода, собранная в верхнем резервуаре, распределяется по различным частям здания. Для достижения требуемого остаточного давления на верхних 2-4 этажах для правильного функционирования арматуры 9Насосная система повышения давления 0005 установлена ​​на специальном выходе из верхнего резервуара с собственным распределительным трубопроводом, обслуживающим верхние 2–4 этажи. Для нижних этажей вода распределяется самотечной системой.

  • Распределение воды осуществляется за счет установки в шахте водозаборных труб от кольцевой магистрали террасы. См. рисунок ниже
Примечание
  1. Управление насосом осуществляется с помощью контроллера уровня или воздушного резервуара/реле давления на клапане с электроприводом на OHT.
  2. Горячее водоснабжение должно быть запланировано в соответствии с потребностью путем установки гейзера и трубопровода горячей воды.
  3. Подача смывной воды из санузла в плановую при наличии оборотных сточных вод.
  4. Для крупных и коммерческих зданий водоснабжение должно быть основано на зональном распределении для хозяйственно-бытового и промывочного водоснабжения.
  5. Представление компоновки и расположения светильников/приборов является типичным.

4) Зонирование распределительных систем

  • Зонирование водопроводной сети может быть принято для от 7 до 9 этажей , при соблюдении требований адекватного давления и ограничений избыточного давления в гидравлическом проекте. См. рисунок ниже для зонирования самотечной распределительной системы и напорной распределительной системы (гидропневматическая насосная система) соответственно.
  • Рекомендуемая максимально допустимая скорость для водораспределения составляет 2,4 м/с. В случае распределения горячей воды по медным трубам скорость ограничена до 1,5 м/с из-за опасности эрозии материала труб.
i)
Система гравитационного распределения для высотных зданий

Примечание
  1. Приспособления, такие как предохранительный клапан, должны планироваться в сети магистральных трубопроводов или ответвлениях, по мере необходимости, для ограничения давления до верхних пределов.
  2. Требования к хранению и использованию противопожарной воды должны соответствовать Правилам пожарной безопасности.

Станция снижения давления для обеих систем

ii)
Напорная распределительная система (гидропневматическая насосная система) для высотного здания
Примечание
  1. Данный пример относится к 16-этажному зданию с концепцией кольцевых сетей подачи вверх и вниз. Выбор кольцевой магистрали по предложению дизайнера. Для более высоких зданий зоны и кольцевые магистрали должны быть спланированы таким образом, чтобы соответствовать требованиям по максимальному и минимальному давлению. Принадлежности, такие как предохранительный клапан, следует планировать в сети магистральных трубопроводов или ответвлениях по мере необходимости, чтобы ограничить давление до верхних пределов.
  2. Требования к хранению и использованию воды для пожаротушения должны соответствовать Правилам пожарной безопасности.

5) Количество воды

Количество воды, подлежащее хранению, рассчитывается с учетом следующих факторов:
  1. Часы подачи при достаточно высоком давлении для заполнения верхних накопительных резервуаров.
  2. Частота пополнения верхних баков в течение 24 часов.
  3. Скорость и регулярность поставок.
Последствия истощения запасов, особенно в случае коммерческих зданий.
  1. Клапаны редукционные вводятся на нижних этажах более 30 до 35мц . Напор воды для снижения давления воды.
  2. Отдельные линии используются для через каждые 4 или 5 этажей . Если одна и та же линия используется для всего здания, то верхний этаж обитателям будет трудно получить достаточное количество воды, когда обитатели нижнего этажа откроют краны.

6) Хранение воды

Причина хранения воды
  • Для обеспечения водой на случай перебоев подачи, вызванных ремонтом сети и т.п.
  • Для снижения максимального уровня нагрузки на сеть.
  • Для содержания склада для нужд пожаротушения корп.
Используемый материал
  • Резервуары и резервуары должны быть изготовлены из железобетонных, чугунных, кованых или оцинкованных плит или листов из мягкой стали.
  • Если необходимая емкость для хранения составляет более 5000 литров, целесообразно расположить ее в виде ряда резервуаров, соединенных между собой таким образом, чтобы каждый резервуар можно было изолировать для очистки и осмотра, не препятствуя подаче воды.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
