Что такое трехходовой кран?

Трехходовой шаровой кран — самый известный многоходовой шаровидный кран. Кран имеет 3 порта (отверстия), которые подключены к трубопроводу, либо трубке для прохождения потока газа, жидкости. Данные отверстия могут позиционироваться как одно входное и два выходных, и наоборот, два входных и одно выходное. Все зависит от того, в каком направлении проходит поток.

Ранее мы писали, что такое трехходовой шаровой кран, здесь же подробнее остановимся на принципах установки

Достоинства при использовании 3х ходового крана

• Данное устройство позволяет перекрыть поток одной среды, открывая выход для потока второй среды. При том, что 2 поток течет в том же самом направлении.
• Опция разделения потока на два разных направления.
• Возможность смешать две среды.

Классификация трехходового клапана

Трехходовые краны делятся на два типа — L- конфигурация, где есть отверстие посередине, помимо двух отверстий на концах. Т-конфигурация имеет кран, поворачивающийся на 180 градусов.

Работают клапана одинаково, но все-таки есть различия в конфигурации.

У клапана с L–профилем параллельно открываются два клапана. Благодаря этому клапан имеет два закрытых положения с тремя вариантами расхода.

Клапан с Т–профилем внутри совмещает поток из двух входных отверстий. Затем поток выходит в другой патрубок. То есть три клапана могут быть открыты единовременно.

Рабочий механизм трехходового шарового крана

Рассмотрим каждый из механизмов в соответствии с типом трехходового шарового крана.Переключающий клапан ( L-тип) — с помощью поворота ручки или электропривода на 90 градусов меняет поток от одного отверстия к другому. Предположим, что в первой позиции нижний порт и левый порт открыты.

Четверть оборота против часовой стрелки заставляет клапан отклонять поток среды к правому отверстию.

Еще одна четверть оборота в противоположном направлении, что в сумме делает полный поворот на 180 градусов, блокирует поток. Поворот на 270 все равно блокирует поток газа (жидкости). Однако совершение полного оборота на 360 позволяет клапану вернуться в исходное положение.

Смесительный клапан (Т-образный тип) — может также действовать как дивертер, поэтому он может работать так же, как и L-образный. Всего лишь нужно повернуть ручку на четверть оборота. Т-образный профиль не обеспечивает герметичное перекрытие, но ограничивает поток двумя портами или позволяет проход ко всем трем портам.

В качестве смесителя шаровой кран с Т-образным типом может разделять среду для выхода из 2 противоположных направлений. Механизм позволяет данной схеме разделять поток или даже допускать прямую схему потока.

Для шарового крана, который расположен вертикально общий порт всегда открыт. Единственно как можно отклонить поток — это повернуть его на четверть оборота. Поворот на 180 не изменит поток рабочей среды.

При повороте фиксирующих ручек клапан перемещается; однако эти блокировки находятся с интервалами до 360 градусов для 3-ходового клапана. Это нужно для компенсации количества портов. Кроме того в нижней части клапана расположен порт. Он действует как общая точка входа.

Установка и монтаж трехходового клапана

Какие же основные правила необходимо соблюдать?

• Манометры устанавливаем до и после клапана;
• обязательно устанавливаем сетчатый фильтр непосредственно перед трехходовым клапаном
• корпус не должен чувствовать нагрузки от кручения, растяжения, изгиба или сжатия;
• на месте установки направление потока среды совпадает с направлением стрелки на корпусе;
• дросселируем избыточный напор для обеспечения наилучшего регулирования;
• установку трёхходового клапана следует выполнять на горизонтальном или вертикальном трубопроводе, таким образом, чтобы клапан не находился над электроприводом, если иное не оговорено инструкцией по монтажу.

Клапан трехходовой с электроприводом

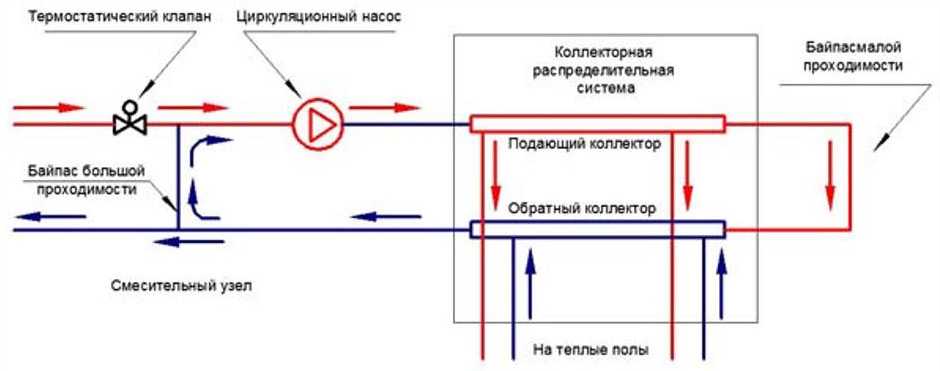

Схема установки трехходового клапана

Схемы с трёхходовыми клапанами применяют в узлах управления:

• подключенных к безнапорному коллектору;
• с низким перепадом давлений на вводе от источника тепла;
• температурным режимом источника тепла идентичным температурному режиму потребителя;
• с необходимостью поддержания постоянной циркуляции в одном из контуров;
• с необходимостью качественного регулирования за счёт смешения двух потоков теплоносителя;
• с необходимостью количественного регулирования за счет разделения потока теплоносителя.

Трехходовой шаровой клапан прекрасно выполняет функцию регулирования у потребителя. При этом расход теплоносителя у потребителя постоянный, а расход через источник может быть полностью перекрыт. Применяется в котельных для управления системой отопления присоединённой к безнапорному коллектору или гидравлическому разделителю.

В случае прямого присоединения трёхходового клапана к источнику тепла на байпасном трубопроводе, устанавливаем балансировочный клапан с гидравлическим сопротивлением, равным сопротивлению источника тепла. Это делается для того, чтобы весь теплоноситель не проходил через котел и не нагревался. Также следует иметь ввиду, что данная схема не исключает полного прекращения циркуляции теплоносителя через источник тепла, при подключении без гидравлического разделителя и собственного циркуляционного насоса в контуре источника.

Шаровые краны — одно из самых многофункциональных устройств на промышленном рынке.

Если у Вас остались вопросы, мы будем рады Вам помочь. С нами можно связаться любым удобным способом:

По почте: [email protected]

По телефону: +7 (343) 288-35-54 или WhatsApp

Подписывайтесь на наш Телеграм канал, там всегда много полезного и интересного.

Схема и подключение трехходового регулирующего клапана

Трехходовой клапан – сантехнический фитинг из линейки продвинутых составляющих трубопровода, предназначенный не для простого соединения труб, а для регуляции состояния носителя, его смешения или разделения.

Трехходовой клапан из латуни

Трехходовой клапан отличается от обычного, поэтому и задачи для него ставят несколько иные. О них сейчас и поговорим.

Cодержание статьи

• 1 Особенности и назначение
  • 1.1 Основные разновидности
  • 1.2 Автоматика или ручной контроль?
  • 1.3 Электромагнитные клапаны
  • 1.4 Подсоединение электромагнитного клапана (видео)
• 2 Способы соединения
  • 2.1 Похожие статьи

Особенности и назначение

Обычный муфтовый клапан – это устройство для соединения труб с возможностью контроля потока носителя. В клапане, как правило, есть запорный элемент или регулирующий механизм.

Запорный элемент может быть шаровыми или золотниковыми. Помимо клапанов в сантехнике присутствует такая разновидность как вентиль, со схожими свойствами, но большими возможностями в плане регулировки.

Стандартные клапаны называют двухходовыми, потому что у них есть два входа. Это привычные нам муфтовые краны с улучшенной системой контроля за состоянием потока.

Трехходовой клапан несколько иной. У него есть три входа (из них два принимают жидкость и один выпускает, или наоборот), поэтому он во многом напоминает тройник с установленным на нем краном.

Стандартный муфтовы резьбовой клапан трехходового типа

Тройник этот, не просто соединяет трубы, он становится своего рода переходником, регулятором потока. Его возможности куда шире, но они зависят от того, как и где осуществляется его подключение. Важна и схема трехходового вентиля, она влияет на его возможности. Одни фитинги способны выполнять распределительные функции, другие – смесительные. Третьи вообще сочетают свои функции с реализацией запорных механизмов.

Применяется трехходовой клапан в сантехнике. Преимущественно подключение трехходового клапана осуществляется в системах отопления, где нужно следить с качеством и температурой потока, регулировать его состояние и т.д.

Также трехходовой клапан удобен при распределении потоков в сантехнических трубопроводах водоснабжения. Простейший такой образец – смеситель Esbe. Без смесителей нам пришлось бы очень туго, ведь именно они смешивают воду, давая нам возможность пользоваться благами цивилизации без каких-либо усилий.

А между тем стандартный смеситель на водопроводном кране – суть тот же трехходовой клапан, только с немного измененной схемой.

Основные разновидности

Рассматривая трехходовой клапан или вентиль как рабочую деталь, нужно учесть множество его подвидов, с разными предназначениями.

Один и тот же вентиль в разных исполнениях будет выполнять разные задачи. Подвидов такой продукции хватает, но мы рассмотрим здесь только несколько самых популярных. Схема и у каждого из них своя.

Встречаются трехходовые фитинги:

• запорные;
• регулирующие;
• разделительные;
• смесительные.

Схема, которой оборудован запорный фитинг, очень проста. Запорный элемент устанавливается в сердцевине. Он может находиться в нескольких положениях.

Простейшие модели переправляют поток в один из выходов. Продвинутым моделям схема сборки позволяет полностью перекрыть поток, а также осуществлять некоторые регулировочные операции.

Схема базового запорного элемента работает за счет установки внутри шарового механизма.

Конструкция простого трехходового клапана

Регулирующие образцы, как уже понятно из названия, регулируют поток, позволяют распределить его так, чтобы на разных выходах количество носителя отличалось. Всю регулировку осуществляет автоматика или ручной вентиль.

Разделительные клапана работают по схожей процедуре, только они разделяют поток, в зависимости от конкретных направлений.

Схема смесительных клапанов отличается еще сильнее. Они принимают на вход две трубы, как правило, с носителями разной температуры и смешивают их в один. Смешивание может быть неравномерным. Вспомните тот же смеситель на водопроводном кране. Вкручивая вентиль, вы вольны усилить или ослабить подачу воды из той или иной ветки.

Результатом является вода комфортной температуры. Со смесительными трехходовыми клапанами схема почти та же. Только здесь вентиль будет один, либо он отсутствует вовсе, полностью заменяясь электроникой.

Автоматика или ручной контроль?

Трехходовые образцы клапанов преимущественно прячут в глубинах трубопроводных коммуникаций. Они стоят на разных трубах и выполняют разные задачи.

Одна из самых распространенных – регулировка и смешение потока в отопительных трубопроводах частного назначения. Клапана ставят на пересечениях труб подачи и обратки, дабы избежать лишних действий в процессе поддержки температуры теплового носителя.

Сантехники и инженеры давно уяснили, что делать всю свою продукцию полностью ручной – значит добавлять себе лишних проблем.

Взять для примера тот же смеситель на трубах отопления. Если поставить электромагнитный клапан с датчиками, то все что от вас потребуется в дальнейшем – просто настроить его и обслуживать время от времени.

С ручными образцами мороки гораздо больше. Не будете же вы каждый раз бегать к переключателю, чтобы выбрать одно из положений. Это как минимум, непрактично.

Электромагнитные клапаны

Для решения подобных задач были придуманы автоматические клапаны. Самый популярный образец – электромагнитный. Электромагнитный клапан называется так, потому что на нем смонтирован электромагнитный соленоидный привод.

Автоматический трехходовой клапан

За счет действия магнитных сил в сочетании с работой приводов и датчиков электромагнитный образец превращает контроль за состоянием системы в несколько базовых операций, повторяющихся с интервалом в несколько месяцев.

Электромагнитный клапан – не единственный в своем роде. Есть и другие решения. Почти все они работают благодаря современной электронике и оборудованы датчиками. Эти устройства подсоединяют к единому узлу автоматического контроля, настраивают рабочие параметры и оставляют работать.

Что касается промышленных трубопроводов, то с ними ситуация несколько иная. При всей той простоте и удобстве что дают нам автоматические трехходовые фитинги, оставлять их без присмотра на крупных предприятиях нельзя. Поэтому для контроля над стабильностью назначают оператора.

Подсоединение электромагнитного клапана (видео)

Способы соединения

Подключение рассматриваемого оборудования напрямую зависит от того, какой тип клапана мы выбрали. Если рассматривается фланцевый образец, то у него будет один алгоритм, если резьбовой – то другой.

По типу подключения или соединения клапан делят на:

1. Фланцевый.
2. Приварной.
3. Резьбовой.

Фланцевый клапан закупается для промышленных или центральных гражданских трубопроводов. Фланцевый тип соединения функционирует благодаря работе фланцев. Фланцевый фитинг оборудован фланцевыми пластинами на каждом из выходов.

Трехходовые клапана с автоматическим приводом и фланцами

При этом трубам, на которые кран следует монтировать, тоже нужно оборудовать фланцевый выход. Самое подключение происходит в процессе привинчивания болтов в ответных фланцах. Повозиться с ними придется порядочно, особенно если торцы труб к фланцам не готовы, зато позже фитинг можно быстро снять, заменить на другой, отремонтировать и т.д.

Приварной тип подключения знаком всем. Приварные детали оборудованы гладкими торцами. Сейчас используются редко, в виду невозможности сделать что-то с клапаном после установки.

Резьбовые считаются популярнее, особенно если они оборудованы качественными компрессионными зажимами.

В бытовых условиях, предпочтение отдают резьбовым образцам, их подключение осуществляется по простой и достаточно быстрой процедуре. В промышленности отдают предпочтение фланцевым моделям.

3/2-ходовой пневматический клапан — Принцип работы

Рисунок 1: 3/2-ходовой пневматический клапан

3/2-ходовой клапан имеет три порта и два положения, которые могут управляться пневматически, механически, вручную или электрически через электромагнитный клапан. Они используются, например, для управления цилиндром простого действия, приводом пневматических приводов, продувкой, сбросом давления и вакуумными приложениями. Клапан используется для наполнения цилиндра, а также для его последующего выпуска, чтобы можно было реализовать новый рабочий ход. Следовательно, клапан с двумя портами не подходит. Для вентиляции требуется третий порт. Существует два типа клапанов 3/2: моностабильные и бистабильные. Моностабильные 3/2-ходовые клапаны также могут быть нормально закрытыми или нормально открытыми, как и 2/2-ходовые клапаны.

Содержание

• Функция контура трехходовых воздушных клапанов
• Дизайн
• Типичные области применения
• Часто задаваемые вопросы

• 3/2-ходовые пневматические электромагнитные клапаны

• пневматические распределители

• обработка сжатым воздухом

• пневмоцилиндры

• управление конденсатом

• пневматические шланги

Функция контура 3-ходовых воздушных клапанов

3/2-ходовой пневматический клапан имеет три соединительных порта и два состояния. Три порта:

• вход (P, 1),
• розетка (А, 2)
• выхлоп (R, 3)

Два состояния клапана: открыто и закрыто. Когда клапан открыт, воздух проходит от входа (P, 1) к выходу (A, 2). Когда клапан закрыт, воздух поступает из выпускного отверстия (A, 2) в выпускное отверстие (R, 3). Клапан, который закрыт в неактивированном состоянии, называется нормально закрытым (Н.З.), противоположное ему состояние называется нормально открытым (Н.О.).

Рисунок 2: Функция контура моностабильного, нормально закрытого, 3/2-ходового клапана

Большинство клапанов являются моностабильными и возвращаются в исходное положение, когда они не приводятся в действие, это достигается с помощью пружинного механизма. Бистабильные 3/2-ходовые клапаны сохраняют свое положение при потере питания и требуют отдельного действия для переключения состояния клапана. Следовательно, они не могут быть обозначены как нормально закрытые или нормально открытые. Бистабильные пневматические электромагнитные клапаны обычно имеют катушку в каждом положении и работают в импульсном режиме. Подводя итог, различные функции 3/2-ходового клапана:

• 3/2-ходовой моностабильный НЗ
• 3/2-ходовой моностабильный NO
• 3/2-ходовой бистабильный

Функции контура могут быть показаны с помощью символов клапана. Для трех вышеупомянутых функций ниже показан символ электромагнитного клапана непрямого действия. Вы можете найти подробную информацию о других символах пневматических клапанов и их пояснения в нашей статье о символах клапанов.

Рисунок 3: Обозначения 3/2-ходовых пневматических электромагнитных клапанов слева направо: нормально открытый, моностабильный (слева), нормально закрытый, моностабильный (в центре), бистабильный (справа).

3/2-ходовые клапаны могут приводиться в действие различными способами, например:

• пневматически
• вручную
• механически
• электрически (электромагнитный клапан)

Кроме того, клапаны могут иметь прямое или непрямое управление. При непрямом управлении клапан использует входное давление для переключения состояния клапана.

3/2-ходовые клапаны доступны в нескольких исполнениях. Уплотнительный механизм клапанов может быть тарельчатым или золотниковым. Основными частями клапана являются: корпус, уплотнения, тарелка (или золотник) и привод 9.

0003

В клапанах прямого действия золотник или тарелка перемещаются непосредственно приводом. Возможны несколько типов приводов:

• Соленоид (катушка)
• Кнопка
• Рычаг
• Ножная педаль и т. д.

Клапан закрывается или открывается при перемещении золотника или тарелки. Моностабильные клапаны возвращаются в исходное положение за счет усилия пружины. В случае непрямого управления золотник не приводится в действие непосредственно соленоидом. Клапан использует давление в системе для перемещения золотника. Для этого используется дополнительный пилотный клапан. Этот пилотный клапан представляет собой небольшой 3/2-ходовой клапан прямого действия. Пилотный клапан подает сжатый воздух в небольшой воздушный цилиндр внутри клапана. Сжатый воздух в этом цилиндре давит на поршень и приводит в действие соленоид для переключения клапана. Таким образом, для переключения клапана можно использовать относительно небольшой соленоид. Моностабильные клапаны имеют одну катушку, бистабильные клапаны — две катушки.

В корпусе NAMUR (корпус со стандартной площадью основания) клапан может быть закреплен непосредственно на приводе, который также соответствует стандарту NAMUR. Коллекторы можно использовать для экономии места и для группировки клапанов. Мало того, что несколько 3/2-ходовых клапанов могут быть встроены в один коллектор, есть возможность комбинировать клапаны. Например, вы можете установить 5/2-ходовой клапан рядом с 3/2-ходовым клапаном. Возможные комбинации зависят от типа и конструкции коллектора.

Вы всегда должны помнить об окружающей среде пневматической системы. При наличии в окружающей среде агрессивных веществ корпус клапана и уплотнения должны быть устойчивы к коррозии. В чистых помещениях, в средах ATEX и в пищевой промышленности применяются специальные клапаны.

5/2-ходовой клапан можно использовать как 3/2-ходовой клапан, используя только один впускной и соответствующий выпускной порт. Два 2/2-ходовых клапана могут имитировать работу 3/2-ходового клапана.

Типичные области применения

3/2-ходовые клапаны подходят для нескольких задач: привод пневматических приводов, продувка, сброс давления и создание вакуума.

Управление цилиндром одностороннего действия

Управление цилиндром одностороннего действия является типичным применением 3/2-ходовых клапанов. Цилиндр одностороннего действия имеет один пневматический порт для заполнения и опорожнения воздушной камеры. Цилиндр движется в одном направлении, заполняя воздушную камеру, и возвращается под действием силы пружины. 3/2-ходовой клапан либо заполняет воздушную камеру, либо выпускает ее в атмосферу. Базовую пневматическую схему для цилиндра одностороннего действия можно найти на рисунке ниже.

Рис. 4: Схема привода цилиндра одностороннего действия с 3/2-ходовым клапаном

Управление цилиндром двустороннего действия

Цилиндр двустороннего действия имеет две воздушные камеры. Цилиндр перемещается, заполняя одну воздушную камеру и вентилируя другую. Каждая камера имеет свой соединительный порт, поэтому в большинстве случаев для работы цилиндра двойного действия используется 5/2-ходовой клапан. Однако это также можно сделать с помощью двух 3/2-ходовых клапанов, каждый из которых соединяется с портом цилиндра. Один клапан переводит шток поршня в выдвинутое положение ( ₁ ), другой клапан возвращает поршень в исходное положение (a ₀ ) (см. рисунок ниже). Одно из преимуществ этих схем заключается в том, что на порты цилиндра можно подавать два разных давления без установки регулятора давления между клапаном и цилиндром. Еще одним преимуществом является то, что две воздушные камеры могут вентилироваться одновременно, что обеспечивает свободное перемещение штока поршня. с 5/2-ходовым клапаном это невозможно.

Для привода поршня с двумя НЗ клапанами из положения а ₀ до ₁ , один клапан должен быть под напряжением (включен, 1), а другой должен быть обесточен (выключен, 0). Выключенный клапан позволяет выпускать сжатый воздух через порт (R,3). Поэтому поршень движется в нужном направлении. Дополнительные состояния приведены в таблицах ниже.

По крайней мере, один из двух клапанов должен находиться в положении «выпуск», чтобы одновременно не создавать давление в обоих портах цилиндра. Когда оба порта цилиндра находятся под давлением, движение поршня зависит от предыдущего состояния поршня, величины давления, типа цилиндра и т. д.

Один НЗ и один НО пневматический электромагнитный клапан, управляющий цилиндром двойного действия

НЗ клапан «левый»	НО Клапан «правый»	Положение поршня
0	0	а 0
1	0	Нет стабильного состояния
0	1	Свободное перемещение между 0 — 1
1	1	а 1

Рис. 5: привод цилиндра двойного действия с 1 НЗ и одним НО клапаном

Два НЗ пневматических электромагнитных клапана, управляющих цилиндром двойного действия

НЗ клапан «левый»	Клапан НЗ «правый»	Положение поршня
0	0	Свободное перемещение между 0 — 1
1	0	а 1
0	1	а 0
1	1	Нет стабильного состояния

В приведенных выше таблицах цифры означают следующее:

• 0 = клапан не активирован
• 1 = клапан активирован

Рисунок 6: Пневматический цилиндр двойного действия с двумя НЗ клапанами

Продувка, сброс давления и вакуум.

3/2-ходовые клапаны подходят для продувки, сброса давления и создания вакуума. В большинстве случаев необходимы клапаны с внешним или прямым управлением, поскольку они не требуют минимального перепада давления. Взгляните на схемы ниже для продувочных, выпускных и вакуумных клапанов. В вакуумном контуре вакуумный насос подключен к порту (P,1), атмосферное давление подключено к порту (R,3). Вакуум будет нарушен, когда порт (A,2) соединится с портом (R,3). Вакуумная подушка захватывает объект, когда включен вакуумный насос (порт P (1)).



Рис. 7. Продувочный 3/2-ходовой клапан с внешним управлением (слева), предохранительный клапан с внешним управлением (справа)

Обозначение клапана 3/2-ходового клапана, используемого для вакуумной системы: Вакуумный фильтр (A), вакуумная прокладка (B), фильтр с сепаратором, ручной слив (C), вакуумный насос

Часто задаваемые вопросы

Что такое 3/2-ходовой клапан?

3/2-ходовой клапан имеет три соединительных порта и два положения, которыми можно управлять через электромагнитный клапан. Они используются для управления цилиндром простого действия, для привода пневматических приводов, используются в качестве продувочного клапана, клапана сброса давления и в вакуумных приложениях.

Как работает 3-ходовой 2-позиционный клапан?

3-ходовой 2-позиционный клапан имеет 3 входа и два положения и может быть как нормально закрытым, так и нормально открытым. Нормально закрытый клапан открывается при подаче питания и закрывается за счет натяжения пружины. Нормально открытый клапан закроется при подаче питания и снова откроется за счет натяжения пружины. Третий порт обычно используется для вентиляции.

В чем разница между 2-ходовым и 3-ходовым клапаном?

Двухходовой клапан — это клапан любого типа с двумя портами: впускным и выпускным. Трехходовой клапан имеет три порта внутри корпуса клапана, которые используются как впускной, выпускной и выпускной.

• 3/2-ходовые пневматические электромагнитные клапаны

• пневматические распределители

• обработка сжатым воздухом

• пневмоцилиндры

• управление конденсатом

• пневматические шланги

Как подключить клапан с электроприводом?

Как подключить электрический приводной клапан COVNA?

Правильная проводка помогает клапану с электроприводом работать правильно и плавно, что снижает затраты на техническое обслуживание.
