Однофазный двигатель с конденсатором – совет электрика

В наше время трудно найти человека, который не знает, что такое однофазный электродвигатель. Однофазные двигатели 220 В серийно выпускаются уже много лет. Они пользуются большим спросом в сельском хозяйстве, домашних хозяйствах, промышленности, частных и государственных мастерских. Однофазные двигатели 220 В очень популярны.

Основные термины

Асинхронный двигатель 220 В, однофазный, требует питания переменным током; сеть для подключения такой машины должна быть однофазной. Однофазные двигатели 220 В работают при напряжении сети 220 В и частоте 50 Гц.

Эти электрические величины поддерживаются во всех бытовых электрических сетях, в домах, квартирах, коттеджах, дачах, по всей России, а в США напряжение в бытовой электрической сети составляет 110 В.

В нашей стране напряжение в производственных условиях бывает однофазным, трехфазным и другими типами сетей.

Применение однофазных двигателей

Этот тип двигателей используется для питания маломощного оборудования.

1. Бытовая техника.
2. Однофазные двигатели используются в приборах малой мощности.
3. Электрические насосы.
4. Станки для обработки сырья.

Заводы выпускают однофазные электродвигатели 220В малой мощности различных моделей, с разной скоростью и мощностью. Стоит отметить, что однофазные двигатели уступают трехфазным по многим параметрам.

1. КПД таких двигателей ниже.
2. Пусковой момент.
3. Мощность.
4. Перегрузочная способность трехфазных двигателей выше, чем у однофазных.

Эти параметры меньше, если трехфазные двигатели одинакового размера.

Конструкция электродвигателя

Однофазные двигатели 220 В имеют две фазы, но основную работу выполняет одна из них, поэтому такие двигатели называются однофазными. Двигатель состоит из следующих частей.

1. Статор, который является неподвижной частью двигателя.
2. Ротор, который является подвижной (вращающейся) частью двигателя.

Однофазный электродвигатель можно описать как асинхронный электродвигатель, имеющий рабочую обмотку на своей неподвижной части, которая подключена к однофазной сети переменного тока.

Пусковая катушка

Для того чтобы однофазный двигатель мог самостоятельно запускаться и вращаться, устанавливается вторая катушка. Он предназначен для запуска двигателя.

Пусковая катушка устанавливается под углом 90° к рабочей катушке. Чтобы добиться сдвига тока, в цепи необходимо установить переключатель для сдвига фаз.

Несколько мер могут действовать как переключатель фазы.

1. Активный резистор.
2. Конденсатор.
3. Индукционная катушка.

Ротор и статор двигателя металлические. Для ротора или статора требуется специальная электротехническая сталь класса 2212.

Двухфазные и трехфазные двигатели

Возможно подключение 2-фазного или 3-фазного двигателя к однофазному питанию. Такие двигатели иногда ошибочно называют однофазными. Это неправильное название – правильным термином является “двухфазный (или трехфазный) двигатель, подключенный к однофазной сети переменного тока”. Простое подключение двух- или трехфазного двигателя к однофазному источнику питания не даст результата. Необходима согласующая цепь.

Существует несколько таких схем, а согласование может быть выполнено с помощью конденсаторов. Когда конденсаторы подключены к двигателю, как показано на схеме, двигатель будет работать, и все фазы двигателя будут постоянно находиться под напряжением и совершать работу по вращению ротора.

Принцип работы

Переменный ток создает магнитное поле в статоре, которое имеет два поля, они равны по амплитуде и частоте, но противоположны по направлению.

Неподвижный ротор возбуждается этими полями, и поскольку поля меняются местами, ротор начинает вращаться. Если в двигателе нет пускового механизма, ротор будет стоять на месте.

Ротор, начав вращаться в одном направлении, будет продолжать вращаться в том же направлении.

Запуск двигателя

Двигатель запускается магнитным полем, магнитное поле, действующее на ротор, заставляет его вращаться. Основная и вспомогательная катушки создают магнитное поле, причем пусковая катушка меньше и соединена со вспомогательной катушкой через конденсатор, индуктор или активный резистор.

Если двигатель имеет низкую мощность, пусковая фаза замыкается накоротко. Для запуска такого двигателя электрический ток может быть подключен к соленоиду стартера только временно, максимум на три секунды. Для этого используется кнопка пуска. Кнопка вставляется в стартер.

При нажатии кнопки пуска ток подается одновременно на рабочую катушку и соленоид пускателя, двигатель работает как двухфазная система в течение этих первых секунд запуска, но через три секунды ротор уже набрал скорость, двигатель запустился, и кнопка отпускается. Питание соленоида стартера прекращается, но питание рабочего соленоида не прекращается, так устроен стартер, и тогда устройство работает как однофазная система.

Важно помнить, что не следует удерживать кнопку стартера слишком долго, так как соленоид стартера может перегреться и выйти из строя, он рассчитан на работу в течение нескольких секунд. Для обеспечения безопасности в корпус однофазного генератора может быть встроено тепловое реле или центробежный выключатель.

Конструкция центробежного выключателя такова, что когда ротор набирает скорость, центробежный выключатель отключается без вмешательства человека. Пусковой ток однофазного двигателя выше рабочего тока; после пуска ток уменьшается до значения рабочего тока.

Схему подключения однофазного двигателя можно найти здесь.

Тепловое реле

Тепловое реле работает следующим образом: когда обмотка нагревается до предельного значения, установленного на реле, реле отключает подачу питания на обе фазы, тем самым предотвращая перегрузку или другую причину повреждения и предотвращая возникновение пожара.

Преимущества

Из плюсов: двигатель прост, ротор компактен, а обмотка статора не очень сложная.

Недостатки

Наряду с преимуществами, этот двигатель имеет и некоторые недостатки.

1. Низкий пусковой момент двигателя.
2. Низкий КПД двигателя.
3. Двигатель не способен создать магнитное поле, которое совершает вращательное движение.

По этой причине такой двигатель не может вращаться сам по себе. Дело в том, что для того, чтобы двигатель начал вращаться, он должен иметь как минимум две обмотки и, следовательно, две фазы, но двигатель с самого начала имеет одну фазу, такова его конструкция. Помимо наличия двух фаз, также необходимо, чтобы одна обмотка была смещена под определенным углом относительно другой.

Подключение двигателя

Двигатель должен быть подключен к однофазной сети переменного тока 220 В, частота 50 Гц. Эти значения мощности имеются во всех домах в нашей стране, поэтому однофазные двигатели очень популярны. Они установлены во всех бытовых приборах, таких как.

1. Холодильник.
2. Гувер.
3. Соковыжималка.
4. Триммер.
5. Электрический кусторез.
6. Швейная машина.
7. Электрическая дрель.
8. Кухонный смеситель.
9. Вентилятор.
10. Водяной насос.

Типы соединений

1. Подключение к соленоиду стартера.
2. Соединение с рабочим конденсатором.

Небольшие однофазные двигатели 220 В с соленоидом стартера имеют конденсатор в цепи во время запуска. Когда ротор ускоряется, катушка отключается. Если двигатель выполнен с рабочим конденсатором, то пусковая цепь не прерывается и пусковая катушка работает непрерывно через конденсатор.

Один электродвигатель можно использовать для разных целей. Один и тот же двигатель может быть снят с одного устройства и установлен в другое. Однофазный двигатель может быть переключен тремя способами.

1. Электрический ток временно подается на обмотку стартера через конденсатор.
2. Напряжение временно подается на стартер через резистор, без конденсатора.
3. Электричество постоянно подается на пусковую обмотку через конденсатор, одновременно с работой рабочей обмотки.

Если в пусковой цепи используется резистор, обмотка будет иметь более высокое активное сопротивление. Для начала вращения будет достаточно сдвига фаз. Можно использовать пусковую обмотку с большим сопротивлением и меньшей индуктивностью. Обмотка должна иметь меньшее количество витков, более тонкий провод, чтобы соответствовать своим характеристикам.

Конденсаторный запуск подразумевает подключение конденсатора к обмотке стартера и временную подачу электричества.

Для достижения максимального пускового момента необходимо круговое магнитное поле, которое должно совершать вращательное движение. Для этого обмотки должны быть расположены под углом 90 градусов. Этого смещения невозможно достичь с помощью резистора.

Если емкость конденсатора рассчитана правильно, можно сместить обмотки на 90 градусов.

Расчет принадлежности проводника

Омметр или тестер необходим для расчета выводов, соединяющих пусковую обмотку с рабочей обмоткой. Необходимо измерить сопротивление обмоток.

Сопротивление рабочей обмотки должно быть меньше сопротивления пусковой обмотки. Например, если одна обмотка измерена при 12 Ом, а другая – при 30 Ом, то первая является рабочей, а вторая – пусковой.

Рабочая обмотка будет иметь большее поперечное сечение, чем пусковая обмотка.

Выбор емкости конденсатора

Чтобы выбрать емкость конденсатора, необходимо знать потребляемый электродвигателем ток. Если он потребляет 1,4 ампера, необходим конденсатор на 6 микрофарад.

Проверка работоспособности

Первым шагом к проверке функциональности является визуальный осмотр.

1. Если у устройства поврежден кронштейн, это также может стать причиной его неисправности.
2. Если корпус потемнел посередине, это означает, что произошел чрезмерный перегрев.
3. Возможно попадание различных инородных тел в пазы корпуса, это замедляет работу и способствует перегреву.
4. Если подшипники загрязнены, происходит перегрев.
5. Износ подшипников вызывает перегрев.
6. Если к пусковой обмотке 220 В подключен конденсатор, это приведет к перегреву. Если есть подозрение на конденсатор, отсоедините конденсатор от обмотки стартера, подключите двигатель, вручную надавите на вал, запустите двигатель, и он начнет вращаться. Запустите двигатель примерно на пятнадцать минут, а затем проверьте, не горячий ли он. Если двигатель не нагревается, значит, емкость конденсатора была слишком большой. Следует установить конденсатор с меньшей емкостью.

Однофазные малогабаритные двигатели 220 В выпускаются во множестве различных моделей и для различных целей, и перед покупкой изделия необходимо четко понимать требуемую мощность, тип крепления, число оборотов в минуту и другие характеристики.

Если двигатель имеет пусковую обмотку, она может иметь 3 или 4 провода. Измерив их сопротивление, можно определить, какая клемма или какие 2 клеммы связаны с обмоткой стартера.

Как определить тип двигателя

Если двигатель новый, это не будет представлять особой проблемы, поскольку тип двигателя и другие данные указаны на заводской табличке двигателя. Если двигатель был отремонтирован, трудно определить его тип: заводская табличка могла быть утеряна или механически повреждена. Поэтому в таких случаях лучше знать, как самостоятельно определить тип двигателя.

Коллекторные двигатели

Коллекторный двигатель

Определить, является ли двигатель коммутаторным или асинхронным, несложно, поскольку они устроены по-разному. Отличительной особенностью коммутаторного двигателя является наличие щеток, которые неподвижны, от коллекторного двигателя, который вращается и состоит из набора медных пластин. Щетки прижимаются к этим пластинам, которые передают электрический ток на обмотку якоря двигателя.

Преимущество таких двигателей в том, что они быстро разгоняются и позволяют развивать высокую скорость. Кроме того, направление вращения может быть изменено на противоположное путем изменения полярности. Не менее важным фактором можно считать возможность легкой организации регулирования скорости вращения двигателя с ее регулировкой в широких пределах.

Существенным недостатком коллекторных двигателей является их высокий уровень шума, особенно на высоких оборотах. Что касается низких скоростей, то работу этих двигателей можно считать вполне приемлемой. Следует также отметить, что трение между щетками и коллектором приводит к износу как щеток, так и коллектора. В результате возникает необходимость замены щеток или переточки коллектора. Если щетки и коммутатор не проверяются постоянно, велика вероятность того, что устройство придется ремонтировать.

Асинхронные двигатели

Конструкция асинхронных двигателей

Конструкция асинхронного двигателя несколько отличается от конструкции коллекторного двигателя, хотя этот двигатель также имеет статор и ротор (якорь). Бытовые электроприборы обычно оснащаются однофазными асинхронными двигателями.

Преимуществом асинхронных двигателей является их более тихая работа, поэтому они устанавливаются в бытовых приборах, где при длительной работе возникают критические уровни шума.

Существует два типа асинхронных двигателей – конденсаторные и двигатели с пусковой обмоткой (бифилярные). Пусковая обмотка нужна только для запуска двигателя, после чего она отключается и не участвует в работе двигателя.

Конденсаторные двигатели характеризуются тем, что дополнительная обмотка конденсатора постоянно находится в режиме ожидания. Эта обмотка смещена на 90 градусов относительно рабочей обмотки. Благодаря такой конструкции можно изменить направление вращения двигателя на противоположное. Наличие конденсатора на двигателе указывает на то, что это конденсаторный двигатель.

Измерив сопротивление пусковой и рабочей обмоток, легко определить тип асинхронного двигателя. Как правило, пусковая обмотка изготавливается из более тонкого провода, и ее сопротивление в несколько раз выше, чем у рабочей обмотки. Нормальная работа таких двигателей обеспечивается специальным переключающим устройством. Двигатели конденсаторов запускаются простым выключателем, тумблером или кнопкой.

Основная обмотка, которая подключена к сетевому напряжению без конденсатора, имеет меньшее сопротивление.

Подключение

Ротор обычно представляет собой короткозамкнутую обмотку, которую также называют “беличьей клеткой” из-за ее сходства. Такие агрегаты описаны в литературе с середины прошлого века.

Недостатками этого решения являются низкий пусковой момент и низкий КПД. Это несложно исправить. Поскольку вращающий момент в трехфазном двигателе определяется расположением обмоток и смещением фаз трехфазной системы, однофазный двигатель запускается с дополнительной пусковой обмоткой, которая индуцирует диагональный вращающий момент в роторе.

Тепловое реле отключает обе фазы обмотки, если они перегреваются. Внутри концы катушек соединены звездой.

Рабочее напряжение для них должно быть в 1,5 раза больше напряжения сети, в нашем случае В. Чтобы схема работала, необходимо выбрать элемент с определенной емкостью, рассчитанной с учетом тока нагрузки.

Основным недостатком однофазного тока является невозможность создания магнитного поля, совершающего вращательное движение. Что касается двух других проводников, то сопротивление двух последовательно соединенных обмоток будет наибольшим. Обе фазы таких устройств работают и включены постоянно. Длительная работа под нагрузкой может привести к перегреву, возгоранию изоляции и повреждению механизма.

Конструкция и принцип работы

Вал со шпоночными пазами спереди и вентилятором сзади; герметичные крышки подшипников; клеммная коробка. Например, если ток равен 1.

Не имеет значения, какая у вас рабочая и какая пусковая обмотка. Его дальнейшее вращение происходит под действием силы инерции. После этого две обмотки остаются соединенными, а вспомогательная обмотка – через конденсатор. Именно по этой причине данный двигатель пользуется популярностью у населения.

Даже если вы не видите его снаружи, скрытые под крышкой, вы можете увидеть незаменимые графитовые щетки, прижатые пружинами. Следующие неисправности сигнализируют о возможных проблемах с двигателем, которые могли быть вызваны неправильной эксплуатацией или перегрузкой: Поврежденные кронштейны или монтажные пазы. Схема подключения коллекторного двигателя на В Схема подключения звездообразного однофазного асинхронного двигателя Как это работает Запуск двигателя с двумя обмотками, расположенными таким образом, приведет к появлению токов в закороченном роторе и кругового магнитного поля в пространстве двигателя. Схемы подключения Варианты подключения двигателя с конденсатором: Схема подключения однофазного двигателя с пусковым конденсатором; подключение двигателя с рабочим конденсатором; подключение однофазного двигателя с пусковым и рабочим конденсатором.
Подключение однофазного двигателя// как определить рабочую и пусковую обмотки

Двигатели, установленные на лапах и фланцах, стоят примерно на 5% дороже, чем аналогичные двигатели, установленные на лапах.

История происхождения

Прошло более 60 лет, прежде чем однофазный асинхронный двигатель начал завоевывать мир. Все началось в 1820-х годах, когда Джозеф Генри и Майкл Фарадей открыли явление индукции и начали первые эксперименты.

Принцип работы асинхронного двигателя (однофазного) основан на этих основных физических законах. В 1800-х годах многие умы разрабатывали трансформаторы и генераторы для переменного тока. В 1885 году Галилео Феррарис предложил идею первого многофазного двигателя с генератором переменного тока, а вскоре после этого Никола Тесла представил свой многофазный двигатель (1888).

В 1889-1891 годах русский электротехник польского происхождения Михал Осипович Доливо-Добровольский выдвинул идею ротора с “беличьей клеткой”. Толчком к его изобретению послужила работа Феррариса “О вращающемся магнитном поле”. С началом двадцатого века электромеханические устройства получили широкое распространение.

Поскольку для короткого замыкания однофазного двигателя конденсатором требуется подпружиненная кнопка, которая при отпускании размыкает контакты, это позволяет сэкономить средства за счет более тонких проводов обмотки пускателя. Для предотвращения межобмоточного короткого замыкания используется тепловое реле, которое отключает дополнительную обмотку при достижении критической температуры. Некоторые конструкции оснащены центробежным выключателем, который размыкает контакты при достижении определенной скорости.

Схема подключения трехфазного двигателя с конденсатором

В этом случае 220 В распределяется на 2 обмотки, соединенные последовательно, причем каждая обмотка адаптирована к этому напряжению. В результате теряется почти вдвое больше энергии, но такой двигатель можно использовать во многих приложениях с низким энергопотреблением.

Максимальная мощность двигателя 380 В в сети 220 В может быть достигнута при соединении треугольником. Помимо минимальных потерь мощности, скорость вращения двигателя остается неизменной. Здесь каждая обмотка используется для своего рабочего напряжения, отсюда и мощность.

Обратите внимание: трехфазные двигатели более эффективны, чем однофазные двигатели 220 В. . Поэтому, если есть вход 380 В – подключайтесь к нему – это обеспечит более стабильную и экономичную работу оборудования. Для запуска двигателя не требуется никаких других пускателей или обмоток, так как вращающееся магнитное поле создается в статоре сразу после подключения к сети 380 В.

Этот однофазный двигатель изготовлен с характерными полюсами на асимметричном ламинированном сердечнике.Ротор – тип с короткозамкнутым ротором.

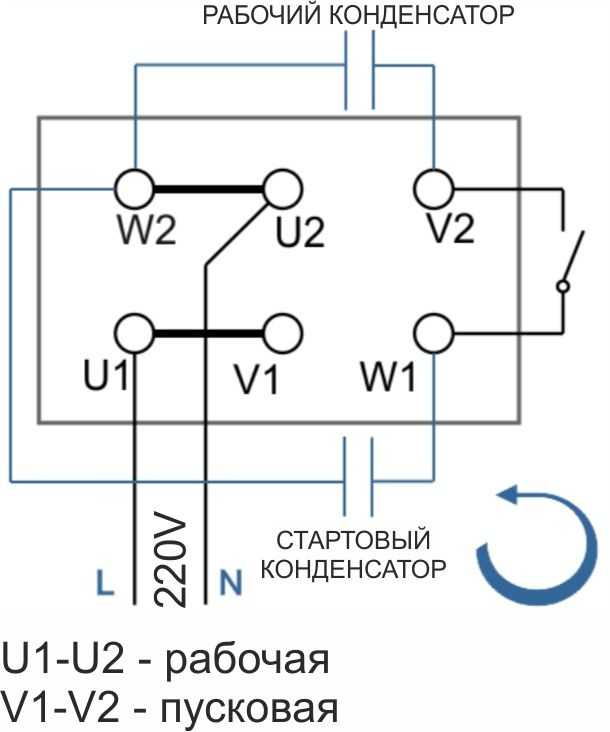

Схема подключения однофазных двигателей с конденсатором

Во втором случае, для двигателей с рабочим конденсатором, дополнительная обмотка постоянно подключена через конденсатор.

По информации на заводской табличке двигателя можно определить, какая система была использована в двигателе. Сложность схемы заключается в том, что емкость выравнивающего магнитное поле конденсатора согласована с токовыми нагрузками.

Здесь каждая обмотка используется для своего рабочего напряжения, отсюда и мощность. Емкость рассчитывается исходя из рабочего напряжения и тока или номинала двигателя. При подключении пускового конденсатора на короткий промежуток времени на вал двигателя подается высокий пусковой момент, что значительно сокращает время запуска.

Ввиду сложности формул, обычно выбор конденсаторов осуществляется на основе вышеупомянутых соотношений. Расчет емкости конденсатора двигателя Существует сложная формула, которая используется для расчета точной емкости, необходимой для конденсатора. В этих двигателях рабочая и пусковая обмотки идентичны, что обусловлено конструкцией трехфазной обмотки. После утилизации устройства в большинстве случаев электродвигатели остаются в хорошем состоянии и могут служить довольно долго в виде самодельных электронасосов, токарных станков, машин, вентиляторов и газонокосилок.

Статья по теме: Виды электромонтажных работ

Заключение

Это приводит к образованию двух разнонаправленных токов, скорость которых отличается от скорости основного поля. Это схема обмотки звезды Красные стрелки показывают распределение напряжения по обмоткам двигателя, указывая на то, что на одной обмотке имеется однофазное напряжение В, а на двух других – линейное напряжение В.

При запуске двигателя конденсаторы содержат определенный заряд, поэтому к выводам нельзя прикасаться. В этой обмотке, которая также называется рабочей, магнитный поток изменяется с частотой, с которой ток протекает через обмотку. Вы можете определить, какие проводники относятся к той или иной обмотке, измерив сопротивление. Обмотка, имеющая меньшее сопротивление, является рабочей обмоткой. Однофазный двигатель имеет однофазную обмотку в статоре, что отличает его от трехфазного двигателя.

Двигатели с высотой вращения более 90 мм изготавливаются из чугуна. Такая схема исключает электронный блок, а следовательно, двигатель будет работать на полную мощность с самого начала – на максимальной скорости, буквально разрываясь от мощности пускового тока, что вызывает искрение в коллекторе; существуют электродвигатели с двумя скоростями. Это запас, необходимый для компенсации потери мощности при запуске – создания вращающего момента в магнитном поле. Затем он отключается специальным устройством – центробежным выключателем или пусковым реле в холодильниках.

Генератор может работать как двигатель, который, в свою очередь, работает как генератор переменного тока. Однофазный асинхронный электродвигатель должен иметь на корпусе электрическую схему с указанием выводов основной и вспомогательной обмоток и емкости конденсатора. В этом случае двигатель гудит, ротор остается на месте.
Подключение однофазного электродвигателя

Читайте далее:

• Шаговые двигатели: свойства и практические схемы управления. Часть 2.
• Рабочие характеристики асинхронного двигателя; Школа для электриков: электротехника и электроника.
• Асинхронный электродвигатель – конструкция, принцип работы, типы асинхронных двигателей.
• Как найти начало и конец обмотки электродвигателя – ООО «СЗЭМО Электродвигатель».
• Векторное и скалярное управление преобразователями частоты – принцип работы, система управления.
• Как запустить однофазный двигатель в обратном направлении – несколько примеров.
• Соленоид – это электромагнитная катушка. Что такое соленоид?.

Однофазный электродвигатель: схема правильного подключения

Электродвигатели однофазные 220В широко используются в разнообразном промышленном и бытовом оборудовании: насосах, стиральных машинах, холодильниках, дрелях и обрабатывающих станках.

Разновидности

Существуют две наиболее востребованных разновидности этих устройств:

• Коллекторные.
• Асинхронные.

Последние по своей конструкции более просты, однако обладают рядом недостатков, среди которых можно отметить трудности с изменением частоты и направления вращения ротора.

Устройство асинхронного двигателя

Мощность данного двигателя зависит от конструктивных особенностей и может варьироваться от 5 до 10 кВт. Его ротор представляет короткозамкнутую обмотку – алюминиевые или медные стержни, которые замкнуты с торцов.

Взрывозащищенные электродвигатели: типы и описание

Взрывозащищенные электродвигатели используются в средах, где имеются легковоспламеняемые газо- и. ..

Как правило, электродвигатель асинхронный однофазный оборудован двумя смещенными на 90° относительно друг друга обмотками. При этом главная (рабочая) занимает существенную часть пазов, а вспомогательная (пусковая) – оставшуюся. Свое название электродвигатель асинхронный однофазный получил лишь потому, что он имеет только одну рабочую обмотку.

Принцип работы

Протекающий по главной обмотке переменный ток создает магнитное периодически меняющееся поле. Оно состоит из двух кругов одинаковой амплитуды, вращение которых происходит навстречу друг другу.

В соответствии с законом электромагнитной индукции, меняющийся в замкнутых витках ротора магнитный поток образует индукционный ток, который взаимодействует с полем, порождающим его. Если ротор находится в неподвижном положении, моменты сил, действующих на него, одинаковы, в результате он остается неподвижным.

Синхронные электродвигатели: устройство, схема

Особенностью синхронных электродвигателей является то, что у магнитного потока и ротора скорости. ..

При вращении ротора, нарушится равенство моментов сил, так как скольжение его витков по отношению к вращающимся магнитным полям станет разным. Таким образом, действующая на роторные витки от прямого магнитного поля сила Ампера будет существенно больше, чем со стороны обратного поля.

В витках ротора индукционный ток может возникать только в результате пересечения ими силовых линий магнитного поля. Их вращение должно осуществляться со скоростью, чуть меньше частоты вращения поля. Собственно отсюда и пошло название асинхронный однофазный электродвигатель.

Вследствие увеличения механической нагрузки уменьшается скорость вращения, возрастает индукционный ток в роторных витках. А также повышается механическая мощность двигателя и переменного тока, который он потребляет.

Схема подключения и запуска

Естественно, что вручную раскручивать при каждом запуске электродвигателя ротор неудобно. Поэтому для обеспечения первоначального пускового момента применяется пусковая обмотка. Так как она составляет прямой угол с рабочей обмоткой, для образования вращающегося магнитного поля на ней должен быть сдвинут по фазе ток относительно тока в рабочей обмотке на 90°.

Этого добиться можно посредством включения в цепь фазосмещающего элемента. Дроссель или резистор не могут обеспечить сдвиг фазы на 90°, поэтому целесообразней в качестве фазосмещающего элемента использовать конденсатор. Такая схема однофазного электродвигателя обладает отличными пусковыми свойствами.

Вентильные электродвигатели: принцип действия….

Вентильные двигатели имеют массу преимуществ. Модели данного типа отличаются высоким коэффициентом…

Если в качестве фазовращающего элемента выступает конденсатор, электродвигатель конструктивно может быть представлен:

• С рабочим конденсатором.
• С пусковым конденсатором.
• С рабочим и пусковым конденсатором.

Наиболее распространенным является второй вариант. В таком случае предусмотрено недолгое подключение пусковой обмотки с конденсатором. Это происходит только на время пуска, затем они отключаются. Реализовать такой вариант можно при помощи реле времени или посредством замыкания цепи при нажатии пусковой кнопки.

Подобная схема подключения однофазного электродвигателя характеризуется довольно невысоким пусковым током. Однако в номинальном режиме параметры низкие по причине того, что поле статора – эллиптическое (оно сильнее в направлении полюсов).

Схема с постоянно включенным рабочим конденсатором в номинальном режиме работает лучше, при этом пусковые характеристики имеет посредственные. Вариант с рабочим и пусковым конденсатором, по сравнению с двумя предыдущими, является промежуточным.

Коллекторный двигатель

Рассмотрим однофазный электродвигатель коллекторного типа. Это универсальное оборудование может питаться от источников постоянного или переменного тока. Его часто используют в электрических инструментах, стиральных и швейных машинах, мясорубках – там, где требуется реверс, его вращение с частотой свыше 3000 оборотов в минуту или регулировка частоты.

Обмотки ротора и статора электродвигателя соединяются последовательно. Ток подводится посредством щеток, соприкасающихся с пластинами коллектора, к которым подходят концы обмоток ротора.

Осуществление реверса происходит за счет изменения полярности подключения ротора или статора в электрическую сеть, а скорость вращения регулируется посредством изменения в обмотках величины тока.

Недостатки

Коллекторный однофазный электродвигатель имеет следующие недостатки:

• Создание радиопомех, трудное управление, значительный уровень шума.
• Сложность оборудования, практически невозможно произвести его ремонт самостоятельно.
• Высокая стоимость.

Подключение

Чтобы электродвигатель в однофазной сети был подключен должным образом, необходимо соблюдать определенные требования. Как уже было сказано, существует целый ряд двигателей, способных функционировать от однофазной сети.

Перед подключением важно убедиться в том, что частота и напряжение сети, указанные на корпусе, соответствуют главным параметрам электрической сети. Все работы по подключению необходимо производить только при обесточенной схеме. Также следует избегать заряженных конденсаторов.

Как подключить однофазный электродвигатель

Для подключения двигателя необходимо соединить последовательно статор и якорь (ротор). Клеммы 2 и 3 соединяются, а две другие нужно подключить в цепь 220B.

По причине того, что электродвигатели однофазные 220В функционируют в цепи переменного тока, в магнитных системах возникает магнитный переменный поток, что провоцирует образование вихревых токов. Именно поэтому магнитную систему статора и ротора выполняют из электротехнических стальных листов.

Подключение без регулирующего блока с электроникой может привести к тому, что в момент запуска образуется значительный пусковой ток, и в коллекторе произойдет искрение. Изменение направления вращения якоря выполняется посредством нарушения последовательности подключения, когда меняются местами выводы якоря или ротора. Главным недостатком этих двигателей считается присутствие щеток, которые следует заменять после каждой длительной эксплуатации оборудования.

Таких проблем в асинхронных электродвигателях не существует, так как в них отсутствует коллектор. Магнитное поле ротора образуется без электрических связей за счет внешнего магнитного поля статора.

Подключение через магнитный пускатель

Рассмотрим, как можно подключить однофазный электродвигатель через магнитный пускатель.

1. Итак, в первую очередь необходимо выбрать магнитный пускатель по току таким образом, чтобы его контактная система выдерживала нагрузку электрического двигателя.

2. Пускатели, к примеру, делятся на величину от 1 до 7, и чем больше данный показатель, тем больший ток выдерживает контактная система этих устройств.

• 10A – 1.
• 25A – 2.
• 40A – 3.
• 63A – 4.
• 80A – 5.
• 125A – 6.
• 200A – 7.

3. После того как была определена величина пускателя, необходимо обратить внимание на катушку управления. Она может быть на 36B, 380B и 220B. Желательно остановиться на последнем варианте.

4. Далее, собирается схема магнитного пускателя, и подключается силовая часть. На разомкнутые контакты выполняется ввод 220B, на выход силовых контактов пускателя подключается электродвигатель.

5. Подключаются кнопки «Стоп – Пуск». Их питание осуществляется от ввода силовых контактов пускателя. К примеру, фаза соединяется с кнопкой «Стоп» замкнутого контакта, затем с нее переходит на пусковую кнопку разомкнутого контакта, а с контакта кнопки «Пуск» – на один из контактов катушки магнитного пускателя.

6. На второй вывод пускателя подключается «ноль». Чтобы зафиксировать включенное положение магнитного пускателя, необходимо шунтировать пусковую кнопку замкнутого контакта к блоку контактов пускателя, подающего питание с кнопки «Стоп» на катушку.

Схема подключения однофазного двигателя

и процедура подключения

В этой статье мы рассмотрим схему подключения однофазного двигателя и процедуру подключения. Электродвигатель — это машина, которая преобразует электрическую энергию в механическую энергию или вращательное движение. В зависимости от фаз питания различают три типа электродвигателей — 1. Однофазный двигатель 2. Двухфазный двигатель 3. Трехфазный двигатель. Однофазные двигатели в основном используются в бытовых целях, таких как потолочные вентиляторы, настольные вентиляторы, водяные насосы, стиральные машины, миксеры и т. д. Таким образом, эта статья поможет вам подключить проводку для любого однофазного двигателя, предназначенного для работы на 230 В. питание от однофазного переменного тока.

Идентификация клемм однофазного двигателя

Однофазный двигатель не запускается самостоятельно. Поэтому для работы используются две обмотки — пусковая и рабочая обмотки. Пусковая обмотка используется для запуска или обеспечения начального крутящего момента двигателя, тогда как рабочая обмотка используется для непрерывного вращения двигателя. Обе обмотки имеют по две клеммы, поэтому всего клемм четыре (4).

Здесь вы можете видеть, что однофазный двигатель имеет четыре клеммы — две красные клеммы и две зеленые клеммы. Теперь вопрос в том, как определить выводы пусковой обмотки и выводы рабочей обмотки. Это очень легко определить. Как правило, пусковая обмотка имеет большее сопротивление, чем рабочая обмотка.

Итак, берем мультиметр и измеряем сопротивление обеих пар клемм. Клеммы с большим сопротивлением — это пусковая обмотка, а обмотка с меньшим сопротивлением — рабочая обмотка. На приведенном выше рисунке красные клеммы являются клеммами пусковой обмотки, а зеленые клеммы — клеммами рабочей обмотки.

Читайте также:

Схема подключения однофазного двигателя

Здесь показано подключение однофазного двигателя с конденсатором и блоком питания. Обратите внимание, что это схема подключения однофазного асинхронного двигателя.

Вы можете видеть, что рабочая обмотка двигателя напрямую подключена к источнику питания, а пусковая обмотка подключена последовательно через конденсатор или конденсатор.

Процедура подключения однофазного двигателя

1. Сначала определите клеммы пусковой и рабочей обмотки путем измерения сопротивления.

2. Соедините любую клемму каждой обмотки вместе, и она должна быть подключена к нейтральной клемме источника питания.

3. Подключите остальную клемму рабочей обмотки непосредственно к фазной клемме источника питания.

4. Остальную клемму пусковой обмотки соединить с фазной клеммой источника питания через последовательно включенный конденсатор.

Осторожно:

• В цепи не должно быть ослабленных соединений.
• Рабочая обмотка должна быть подсоединена непосредственно к источнику питания, не подсоединяйте пусковую обмотку по ошибке.
• Подсоедините конденсатор соответствующего номинала, номинал не должен быть очень низким или очень высоким.
• Подключить рабочий выключатель только к фазе.
• Всегда используйте автоматический выключатель или любое защитное устройство, если ваш двигатель тяжелый и дорогой.

Как изменить направление вращения двигателя?

Чтобы изменить направление вращения двигателя, просто поменяйте местами клеммы любой обмотки, будь то пусковая или рабочая обмотка. Если выводы обеих обмоток поменять местами, двигатель будет вращаться в одном направлении. Не нарушайте и не меняйте другие соединения при замене клемм обмотки.

Читайте также:

Благодарим за посещение сайта. продолжайте посещать для получения дополнительных обновлений.

Как запустить трехфазный двигатель от однофазного источника питания?

В зависимости от типа источника питания переменного тока асинхронные двигатели делятся на два типа; трехфазный асинхронный двигатель и однофазный асинхронный двигатель. В большинстве промышленных и сельскохозяйственных приложений трехфазный асинхронный двигатель широко используется по сравнению с однофазным асинхронным двигателем.

Из-за дефицита мощности трехфазное питание не всегда доступно для сельскохозяйственных приложений. При этом одна фаза отключается от группового оперативного выключателя (ГОС). Таким образом, в большинстве случаев доступны две из трех фаз. Но при любом особом расположении невозможна работа трехфазного двигателя от однофазного источника питания.

Как известно, трехфазный асинхронный двигатель является двигателем с самозапуском. Так как обмотка статора трехфазного асинхронного двигателя создает вращающееся магнитное поле. Это создаст фазовый сдвиг на 120˚. Но в случае однофазного асинхронного двигателя индуцируется пульсирующее магнитное поле. Следовательно, однофазный асинхронный двигатель не является самозапускающимся двигателем. Для старта требуется дополнительное вспомогательное оборудование.

• Связанный пост: Что произойдет, если вы подключите 3-Φ асинхронный двигатель к однофазной сети?

То же самое здесь, нам нужно сделать некоторые дополнительные меры, чтобы привести в действие трехфазный асинхронный двигатель от однофазного питания. Есть три метода;

• Использование статического конденсатора (метод фазового сдвига)
• Использование VFD (преобразователь частоты)
• Использование поворотного преобразователя

В этой статье мы кратко обсудим каждый метод.

Использование статического конденсатора

При подаче трехфазного переменного тока на статор трехфазного асинхронного двигателя создается сбалансированное вращающееся магнитное поле, изменяющееся во времени на 120˚ друг от друга. Но в случае однофазного асинхронного двигателя индуцируется пульсирующее магнитное поле. И в этом случае начальный крутящий момент (пусковой момент) не создается. В однофазном асинхронном двигателе дополнительная обмотка используется для создания фазового сдвига. Вместо пусковой обмотки также используется конденсатор или дроссель для создания смещения фаз.

Аналогично этому принципу можно использовать трехфазную обмотку трехфазного асинхронного двигателя и сдвинуть одну обмотку с помощью конденсатора или индуктора. После запуска трехфазного асинхронного двигателя от однофазной сети он постоянно работает с пониженной мощностью. Полезная мощность или КПД двигателя снижается на 2/3 ^rd от его номинальной мощности.

Этот метод также известен как метод статического преобразователя фазы

или метод фазового сдвига или метод перемотки .

В некоторых схемах используются два конденсатора; один для запуска, второй для работы. Емкость пускового конденсатора в 4-5 раз выше по сравнению с рабочим конденсатором. Принципиальная схема такого устройства показана на рисунке ниже.

Пусковой конденсатор используется только для запуска. Он отключится от цепи после запуска. Рабочий конденсатор всегда остается в цепи. Здесь, как показано на рисунке, двигатель соединен звездой. И оба конденсатора подключены между двумя фазами обмотки.

Однофазное питание имеет две клеммы. Одна клемма соединена с последовательной комбинацией обмотки, а вторая клемма соединена с оставшейся клеммой трехфазной обмотки. Иногда используется только один конденсатор. Такой тип расположения показан на рисунке ниже.

В большинстве случаев небольшие асинхронные двигатели подключаются по схеме «звезда».

Здесь мы взяли трехфазный асинхронный двигатель, соединенный звездой. Для повышения уровня напряжения используется автотрансформатор. Потому что уровень напряжения трехфазного питания составляет 400-440 В, а уровень напряжения однофазного питания составляет 200-230 В для 50 Гц питания.

Мы можем использовать эту схему без использования автотрансформатора. В этом случае уровень напряжения остается на уровне однофазного питания (200-230 В). В этом состоянии двигатель также будет работать. Но поскольку напряжение низкое, крутящий момент, создаваемый двигателем, низкий. Эту проблему можно решить, подключив дополнительный пусковой конденсатор (рис. 1). Этот конденсатор известен как пусковой конденсатор или конденсатор фазовой синхронизации.

Если вам нужно изменить направление вращения двигателя, измените схему подключения, как показано на рисунке ниже.

Ограничения:

Ограничения метода статического конденсатора перечислены ниже.

• Выходная мощность трехфазного асинхронного двигателя уменьшена на 2/3 ^rd от полной мощности нагрузки.
• Этот метод можно использовать для временных целей. Он не подходит для непрерывно работающих приложений.
• В этом методе эффект загрузки постоянно состоит из двух фаз. Это сократит срок службы двигателя.

Похожие сообщения:

• Что происходит с трехфазным двигателем, когда 1 из 3 фаз теряется?
• Что происходит с трехфазным двигателем при потере двух из трех фаз?

Использование ЧРП

ЧРП означает частотно-регулируемый привод

. Это устройство, которое используется для управления двигателем (регулируемая скорость при работе). ЧРП регулирует входной ток двигателя в соответствии с потребностью (нагрузкой). Это устройство позволяет двигателю эффективно работать при различных условиях нагрузки.

Этот метод лучше всего подходит для работы трехфазного асинхронного двигателя с однофазным питанием. В этом случае доступное однофазное питание подается на вход частотно-регулируемого привода. VFD преобразует однофазное питание в постоянный ток путем выпрямления. Опять же, он преобразует источник постоянного тока в трехфазный источник переменного тока. А частота трехфазного выхода регулируется частотно-регулируемым приводом.

Таким образом, доступная мощность (однофазная) подается на ЧРП, а выходная мощность (трехфазная) ЧРП используется в качестве входа трехфазного двигателя. Это также устраняет бросок тока во время запуска двигателя. Он также обеспечивает плавный пуск двигателя от состояния покоя до полной скорости. Существуют различные типы и характеристики ЧРП для различных применений и двигателей. Вам нужно всего лишь выбрать подходящий частотно-регулируемый привод для ваших приложений.

Стоимость частотно-регулируемого привода превышает стоимость статического конденсатора. Но это дает лучшую производительность двигателя. Стоимость частотно-регулируемого привода меньше, чем у преобразователя с вращающейся фазой. Таким образом, в большинстве приложений частотно-регулируемый привод используется вместо вращающихся преобразователей фазы.

Преимущества ЧРП:

Преимущества использования ЧРП для работы трехфазного асинхронного двигателя от однофазного источника питания.

• Регулируя параметр частотно-регулируемого привода, мы можем добиться плавного пуска двигателя.
• Легко работать с максимальной производительностью и большей эффективностью.
• Имеет функцию самодиагностики, которая используется для защиты двигателя от перенапряжения, перегрузки, перегрева и т.д.
• Запрограммирован на автоматическое управление двигателем.

Использование вращающегося преобразователя фаз

Другой используемый метод заключается в работе трехфазного асинхронного двигателя от однофазного источника питания с использованием вращательного преобразователя фаз (RPC). Этот процесс очень дорогой. Это даст наилучшую производительность по сравнению со всеми другими методами. Потому что поворотный фазоинвертор выдает на выходе идеальный трехфазный сигнал.
