Схема соединения радиаторов отопления в частном доме: Схемы подключения радиаторов отопления в частном доме. Как правильно подключить радиатор отопления.

Способы подключения радиаторов отопления: tvin270584 — LiveJournal

Эффективность работы отопительной системы — это главный аспект, который влияет на комфортность проживания внутри частного дома. Хорошо, если эта система подключена к центральным отопительным сетям. Если же таковых нет, то приходится организовывать автономное отопление, которое придется подгонять под те самые комфортные условия проживания. И один из самых важных моментов в таком случае — это выбор схемы подключения батарей отопления в частном доме. В этой статье мастерсантехник расскажет о способах подключения радиаторов отопления. Это один из важнейших моментов при устройстве отопительной системы, который может быть реализован несколькими способами.

Какие виды отопительных систем бывают

Для того чтобы понимать как подключить радиатор отопления, нужно четко осознавать в какую систему она будет интегрироваться. Даже если все работы будут выполнять мастера из специализированной фирмы, все равно хозяину дома нужно знать какая схема отопления у него в жилище будет реализовываться.

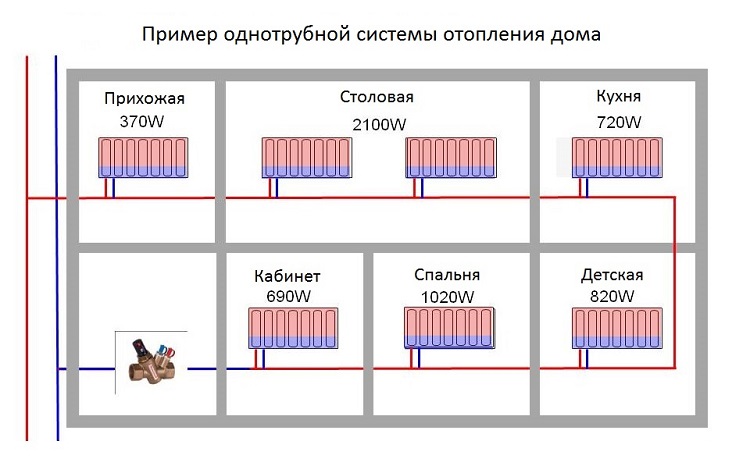

Однотрубное отопление

Основывается на подаче воды в радиаторы, установленные в многоэтажном строении (как правило, в многоэтажках). Такое подключение радиатора отопления является самым простым.

Однако при доступности монтажа такая схема имеет один серьезный недостаток – невозможно регулировать подачу тепла. Никаких специальных устройств такая система не предусматривает. Поэтому теплоотдача соответствует заложенной проектом расчетной норме.

Двухтрубное отопление

Рассматривая варианты подключения радиаторов отопления, естественно стоит уделить внимание и двухтрубной отопительной системе. Ее функционирование базируется на подаче горячего теплоносителя по одной трубе, а отводу охлажденной воды в обратном направлении по второй трубе. Здесь реализуется параллельное подключение отопительных устройств. Достоинством такого подключения является равномерность нагрева всех батарей. Кроме того интенсивность теплоотдачи можно регулировать вентилем, который монтируется перед радиатором.

Обратие внимание! Правильное подключение радиаторов отопления подразумевает соблюдение требований главного нормативного документа – СНиП 3.05.01-85

Выбор места установки радиатора

Независимо от того реализовано последовательное подключение радиаторов отопления или параллельное функциональным предназначением этих приборов является не только обогрев помещения. Посредством батарей создается определенная защита (экран) от проникновения холода извне. Как раз этим и объясняется расположение батарей под подоконниками. При таком распределении радиаторов в местах наибольших потерь тепла, то есть в районе оконных проемов создается эффективная тепловая завеса.

Прежде чем рассматривать способы подключения радиаторов отопления необходимо составить схему расположения радиаторов. При этом важно определить правильные монтажные расстояния радиаторов, что обеспечит их максимальную теплоотдачу. Итак, абсолютно правильно расположены отопительные батареи если:

• Опущены от низа подоконника на 100 мм;


• От пола находятся на расстоянии 120 мм;


• Отстоят от стены на расстоянии 20 мм.

Нарушать эти нормативы строго не рекомендуется.

Способы циркуляции теплоносителя

Как известно, вода, а обычно именно она заливается в отопительную систему, может циркулировать принудительно или естественно. Первый вариант подразумевает задействование специального водяного насоса, который проталкивает воду по системе. Естественно это элемент включается в общую отопительную схему. А устанавливается он в большинстве случаев или возле нагревательного котла, или уже является его конструкционным элементом.

Система с естественной циркуляцией очень актуальна в тех местах, где случаются частые перебои с электроэнергией. В схеме не предусмотрен насос, а сам нагревательный котел является энергонезависимым. Вода по системе движется за счет того, что нагретым столбом воды вытесняется холодный теплоноситель. Каким образом будет реализовано подключение радиаторов при таких обстоятельствах, зависит от многих факторов, в том числе нужно учитывать особенности прохождения теплотрассы и ее протяженность.

Итак, разберем эти варианты более подробно:

Одностороннее подключение

Такое подключение батареи предполагает монтаж подводящей трубы (подачи) и отводящей (обратки) к одной и той же секции радиатора:

• Подача вверху;


• Обратка внизу.

Таким образом, обеспечивается равномерный нагрев всех секция каждой отдельно взятой батареи. Односторонняя система отопления является рациональным решением в одноэтажных домах, если предполагается монтаж радиаторов с большим количеством секций (порядка 15). Однако, если гармошка имеет больше включение секций, то будут иметь место значительный теплопотери, а значит стоит рассмотреть другой вариант подключения.

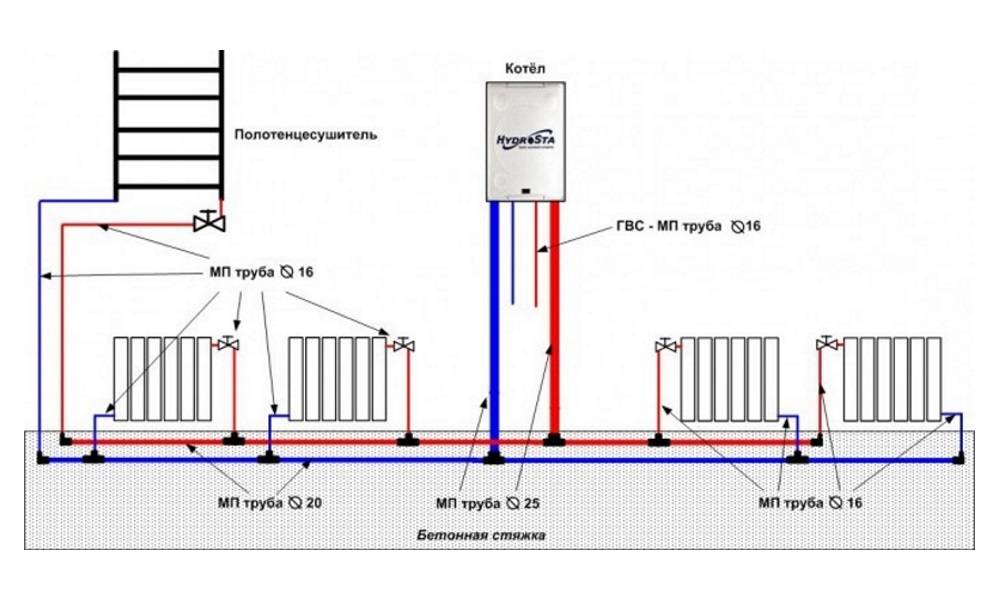

Нижнее и седельное подключение

Актуально в тех системах, где трубопровод отопления спрятан под пол. В этом случае и подводящая теплоноситель труба, и отводящая монтируются к нижним патрубкам противолежащих секций. У такого подключения батарей «слабым» местом является низкая эффективность, поскольку в процентном измерении теплопотери могут достигать 15%. По логике вещей в верхней части радиаторы нагреваются неравномерно.

Видео

В сюжете — Способы подключения радиаторов из пола

Перекрестное (диагональное) подключение

Этот вариант рассчитан на подключение к отопительной системе батарей с большим количеством секций. Благодаря специальной конструкции теплоноситель равномерно распределяется внутри радиатора, что обеспечивает максимальную теплоотдачу.

Ответ на вопрос о том, как правильно подключить батарею отопления в такой ситуации, предельно прост: подвод – сверху, обратка – снизу, но с разных сторон. При диагональном подключении радиаторов теплопотери не превышают 2%.

Мы постарались раскрыть тему возможных схем подключения отопительных радиаторов максимально подробно. Надеемся, вы сможете оценить все плюсы и минусы каждого из описанных вариантов, и выберете наиболее актуальный в вашем конкретном случае.

Видео

В сюжете — Инструктаж с советами от специалиста

В продолжение темы посмотрите также наш обзор Виды радиаторов и способы их монтажа

Источник
http://santekhnik-moskva. blogspot.com/2019/05/Sposoby-podklyucheniya-radiatorov-otopleniya.html

Тепловые насосы или электрическое отопление: что лучше?

• Опубликовано: 31 января 2023 г.

На пути к Net Zero вопрос о том, как лучше обогреть наши дома, стал самой горячей темой. Поскольку возобновляемые источники энергии становятся все более распространенными, альтернативы с низким уровнем выбросов углерода, такие как тепловые насосы и электрическое отопление, стали очевидным выбором для устойчивого будущего. Хотя их эффективность нельзя недооценивать, оба они сильно различаются по тому, как они на самом деле работают, влияя на такие вещи, как установка, обслуживание и возможность использования в стандартном британском домашнем хозяйстве. Итак, что лучше? Читайте дальше, пока мы рассказываем, как они работают, их плюсы и минусы, и смотрите, какая низкоуглеродная система отопления выходит на первое место.

Содержание

Тепловые насосы: Какие есть варианты?

Воздушные тепловые насосы

Наземные тепловые насосы

Электрическое отопление: Какие есть варианты?

Электрические радиаторы

Инфракрасные панели

Каков вердикт?

Тепловые насосы: какие есть варианты?

Воздушные тепловые насосы

Поглощают тепло из воздуха

Геотермальные тепловые насосы

Поглощает тепло земли

Тепловые насосы собирают тепло снаружи и передают его по дому. Количество электроэнергии, необходимой для работы, невелико по сравнению с выделяемым ими теплом, что делает их очень эффективными. Однако то, как они на самом деле получают тепло, положительно и отрицательно влияет на множество факторов.

Тепловые насосы: что это такое, как они работают и, что особенно важно, хороши ли они? Мы здесь, чтобы рассказать о плюсах и минусах этого относительно нового решения для безуглеродного отопления.

Воздушные тепловые насосы

Напоминающие внешний вид кондиционеры, воздушные тепловые насосы устанавливаются снаружи здания рядом с внешней стеной. Они различаются по размеру в зависимости от потребностей вашего дома в отоплении и могут использоваться как для обогрева, так и для охлаждения, что делает их универсальным вариантом для многих типов недвижимости.

Как они работают?

Воздушные тепловые насосы работают аналогично холодильникам в том смысле, что они поглощают тепло в одном месте и выделяют его в другом. Используя воздух снаружи, тепло извлекается через компрессор и передается по всему дому. Хотя они эффективны, они обеспечивают меньшую подачу тепла, чем другие системы. По этой причине во многих домах с воздушными тепловыми насосами также устанавливаются полы с подогревом или радиаторы большего размера для повышения производительности.

Два основных типа воздушных тепловых насосов:

• Воздух-воздух – Воздух подается в ваш дом через вентиляционную систему, которую можно использовать для обогрева или охлаждения в зависимости от сезона.
• Воздух-вода – Переносит воздух в вашу систему центрального отопления для обеспечения горячей водой или обогревом помещений.

Плюсы	Минусы
Работает как нагреватель и охладитель	Высокие сборы за установку – до 18 000 фунтов стерлингов
Универсальность – подходит для многих типов зданий	Высокая потребность в обслуживании – требуется ежегодное обслуживание, а также регулярная очистка
Долгий срок службы – до 20 лет	Менее эффективен в холодную погоду – может обледенеть
Может быть сопряжен с интеллектуальным термостатом и управляться со смартфона	Меньшая подача тепла, чем в других системах
Доступно со схемой модернизации котла	Не подходит для объектов с плохой изоляцией
Может использоваться для нагрева воды	Шумит во время работы

Геотермальные тепловые насосы

Геотермальные тепловые насосы используют сеть труб, проложенных в вашем саду, для извлечения тепла из земли и передачи его в систему центрального отопления вашего дома. Поскольку земля остается при постоянной температуре в течение всего года, зимой им не приходится работать с перегрузкой, что дает им преимущество перед тепловыми насосами с воздушным источником в этом отношении.

Как они работают?

Трубы устанавливаются горизонтально или вертикально – в зависимости от размера вашего сада – с тепловым насосом (примерно такого же размера, как холодильник с морозильной камерой), установленным в помещении. Извлекая тепло из земли, эта энергия превращается в жидкость, которая циркулирует по подземным трубам и превращается в хладагент. Тепло сжимается, повышая температуру, и теплообменник передает его на радиаторы или теплые полы.

Два основных типа геотермальных тепловых насосов:

• Горизонтальный замкнутый контур – Трубы закапываются в горизонтальные траншеи на глубине 1-2 метра под землей. Поскольку для работы требуется большое пространство, эти тепловые насосы чаще используются в сельской местности.
• Вертикальный замкнутый контур – Узкие стволы (скважины) закапываются вертикально на глубину около 50-150 метров. Это дороже, но лучше работает в пригородных районах, где садовое пространство ограничено.

могут потребоваться дополнительные компоненты.

Плюсы	Минусы
Увеличивает стоимость имущества	Очень высокая плата за установку – может стоить до 45 000 фунтов стерлингов
Бесшумный во время работы	Может потребоваться разрешение на планирование
Долгий срок службы – до 30 лет	Сложный в установке. Потребуется значительная работа по дому и в саду, на выполнение которой может уйти несколько недель
Возможность сопряжения с интеллектуальным термостатом и управление им со смартфона	Требуется ежегодное обслуживание (70–150 фунтов стерлингов)
Доступно со схемой модернизации котла	Эффективность зависит от типа почвы — для борьбы с этим
Может использоваться для нагрева воды	Может потребоваться дополнительная модернизация для улучшения теплоизоляции вашего дома

Электрическое отопление: какие есть варианты?

Электрические радиаторы

Универсальные, стильные и легко управляемые

Инфракрасные панели

Незаметное и длительное тепло

Накопительные обогреватели

Воспользуйтесь преимуществами более дешевых ночных тарифов 90 030

Электрические полотенцесушители

Автономное отопление ванной комнаты

Электрические панельные обогреватели

Быстродействующие, дополнительный обогрев

Электрические обогреватели для патио

Надежный наружный обогрев

Несмотря на то, что каждая электрическая система отопления на 100 % эффективна в точке использования, если вы хотите максимально повысить эффективность, мы всегда рекомендуем основную систему, которая использует эти три основные функции:

• Использует лучистое тепло
• Содержит функции энергосбережения
• Поставляется с интеллектуальным программированием

Электрорадиаторы и Инфракрасные панели всегда выходят на первое место, когда речь заходит об эффективности, что делает их достойными конкурентами при рассмотрении альтернативы низкоуглеродного отопления. Если вы заинтересованы в снижении углеродного следа вашего дома, соедините свои электрические обогреватели с экологически чистым поставщиком или источником возобновляемой энергии для 100% безуглеродного отопления.

Электрические радиаторы

Электрические радиаторы представляют собой сверхэффективный и хорошо управляемый эквивалент типичной системы центрального отопления. Удобные для самостоятельной сборки и не требующие технического обслуживания, они представляют собой идеальную систему основного отопления для дома. Широкий диапазон мощностей, стилей, цветовых решений и ориентаций позволяет легко интегрировать их независимо от размера, схемы дизайна или требований к отоплению помещения.

Как они работают?

Электрические радиаторы нагреваются за счет комбинации конвекции и излучения, что приводит к быстрому нагреву и длительному сохранению тепла, поэтому уровень комфорта сохраняется даже после того, как радиатор перестал потреблять энергию.

Три основных типа электрических радиаторов:

• Сухие тепловые радиаторы – Оснащенные легким алюминиевым элементом, сухие тепловые радиаторы отличаются быстрым нагревом и идеально подходят для портативного использования.
• Керамика – Отдавая половину своего тепла за счет излучения, керамические блоки, встроенные в корпус радиатора, излучают длительное тепло, что особенно эффективно в трудно обогреваемых помещениях.
• Маслонаполненный – Теплоноситель нагревается нагревательным элементом, равномерно распределяясь по всему радиатору и в помещение. Благодаря превосходным тепловым свойствам температура поддерживается дольше при меньшем потреблении энергии.

.

Плюсы	Минусы
Удобные для себя варианты и профессиональная установка — быстрая и простая работа	Некоторым типам радиаторов может потребоваться больше времени для достижения максимальной температуры
Не требует ежегодного обслуживания	Для установки нескольких обогревателей и установки в ванных комнатах требуется профессиональная проводка
Энергосберегающие функции способствуют более дешевому отоплению	Нельзя использовать для нагрева воды
Долгий срок службы – до 15 лет. Haverland RC Wave имеет пожизненную гарантию даже на корпус радиатора
Нагрев за счет конвекции и излучения для чувствительного, но длительного тепла
Подходит для модернизации и расширения. Может использоваться вместе с существующей системой отопления
Предлагается с приложением WiFi и голосовым управлением для повышения управляемости и управления температурой

Что такое электрические радиаторы? Посмотрите наше короткое видео.

Инфракрасные панели

Незаметные и тонкие инфракрасные панели представляют собой идеальную систему, которую можно использовать где угодно: закрепите их на стене или потолке или выберите отдельно стоящий блок, чтобы направлять тепло в самые загруженные зоны. Несмотря на то, что инфракрасные панели медленнее достигают максимальной температуры, им не нужно работать на полную мощность для поддержания уровня комфорта, что делает их особенно эффективными в высоких интерьерах. Поскольку производимое ими тепло не нарушается движением воздуха, вам не нужно беспокоиться о потерях тепла из-за воздушных потоков или высоких потолков.

Как они работают?

Инфракрасные панели оснащены нагревательным элементом, распределенным по всему алюминиевому или стеклянному корпусу. Используя 100% лучистое тепло, инфракрасное излучение распространяется волной, нагревая людей, предметы и поверхности напрямую, согревая на более глубоком уровне. Поскольку лучистое тепло легко поглощается тканями вашего дома, инфракрасные панели естественным образом борются с сыростью и образованием плесени, что делает их особенно эффективными в ванных комнатах и ​​кухнях, подверженных избыточной влажности.

Плюсы	Минусы
Удобные для себя варианты и профессиональная установка — быстрая и простая работа	Для достижения максимальной температуры требуется больше времени, чем для электрических радиаторов
Нагревает за счет 100% излучения – напрямую нагревает людей и поверхности	Для установки нескольких обогревателей и установки в ванных комнатах требуется профессиональная проводка
Универсальная установка – настенная, потолочная и отдельностоящая	Для эффективной работы требуется прямая видимость
Тонкий и незаметный	Нельзя использовать для нагрева воды
Не требует ежегодного обслуживания
Доступен с приложением WiFi и голосовым управлением для повышения управляемости и управления температурой
Нежный при аллергии; борется с сыростью и плесенью

Что такое инфракрасные панели? Посмотрите наше короткое видео.

Каков вердикт?

	Воздушные тепловые насосы	Геотермальные тепловые насосы	Электрическое отопление
Предварительная стоимость	★★☆☆☆	★☆☆☆☆	★★★★☆
Простая установка	★★☆☆☆	★☆☆☆☆	★★★★☆
Низкие эксплуатационные расходы	★☆☆☆☆	★★☆☆☆	★★★★★
Стильный дизайн и цветовая гамма	★☆☆☆☆	★☆☆☆☆	★★★★★
Экономия эксплуатационных расходов	★★★☆☆	★★★☆☆	★★★☆☆
Эффективность в холодную погоду	★★☆☆☆	★★★★☆	★★★★☆
Эффективность в плохо изолированных домах	★☆☆☆☆	★★☆☆☆	★★★☆☆
Расширенные возможности управления	★★★☆☆	★★★☆☆	★★★★★
Время нагрева	★★☆☆☆	★★★☆☆	★★★★☆
Общий рейтинг	★★☆☆☆	★★☆☆☆	★★★★☆

В то время как правительство приветствовало тепловые насосы как отопление будущего , затраты на установку и существующая жилищная инфраструктура Великобритании ограничивают их пригодность для подавляющего большинства домохозяйств.

• Ограничения по площади – При таком большом населении и сравнительно небольшом количестве земли для размещения существующие дома и новостройки имеют тенденцию строиться близко друг к другу с ограниченным открытым пространством. Так что, если вы не живете в сельской местности или у вас уже есть большой сад, тепловые насосы вам не подходят. Воздушные тепловые насосы более универсальны в этом отношении, однако из-за высоких требований к техническому обслуживанию и меньшего количества тепла многие домохозяйства могут не увидеть больших преимуществ.
• Высокие первоначальные затраты – Даже при наличии государственных стимулов, таких как Схема модернизации котлов, тепловые насосы по-прежнему доступны только тем, у кого есть средства для их установки. Поскольку вклад в первоначальные затраты составляет всего 35-50%, неудивительно, что только 9 888 домохозяйств из предполагаемых 30 000 воспользовались предложением с момента запуска.
• Дополнительная модернизация – Тип вашего дома также влияет на пригодность тепловых насосов. Если у вас есть старое имущество, его конструкция может не вместить изоляцию, необходимую для оптимальной работы, что потребует обширной замены водопровода — еще одна стоимость, которую домовладельцы должны будут покрыть.

Поскольку в домах Великобритании установлено всего 37 000 тепловых насосов по сравнению с 2,2 миллионами с электрическим отоплением, цифры говорят сами за себя. Благодаря доступным первоначальным затратам, быстрой и ненавязчивой установке, отсутствию обслуживания и превосходной управляемости в стандартной комплектации неудивительно, что электрическое отопление занимает первое место в списке фаворитов с низким уровнем выбросов углерода.

Модернизация вашего отопления с помощью электрического

Электрическое отопление дает вам полный контроль над переходом на низкоуглеродную альтернативу. Эффективные и экономичные, домовладельцы имеют возможность делать это постепенно, вместо того, чтобы находить время и деньги для модернизации своего дома и сада тепловыми насосами. Купите наши электрические радиаторы и инфракрасные панели сегодня или ознакомьтесь с полным спектром решений премиум-класса. Электрическое отопление комбинируете и сопоставляете и обогреваете комнаты, которые хотите, и когда хотите. Для получения дополнительных советов по всем вопросам, связанным с электричеством, не стесняйтесь обращаться к нашей команде экспертов.

Основные выводы

• Воздушные тепловые насосы универсальны, когда речь идет о возможности установки, но при меньшем теплоснабжении (особенно в холодную погоду) они, скорее всего, должны работать вместе с другой системой отопления.
• Геотермальные тепловые насосы чрезвычайно эффективны, но с такими высокими первоначальными затратами и сложной установкой они не подходят для среднего домашнего хозяйства в Великобритании.
• Электрические системы отопления, такие как электрические радиаторы и инфракрасные панели, могут быть установлены рядом с существующей системой отопления, поэтому переход на низкоуглеродную альтернативу не должен быть немедленным процессом.
• Электрические радиаторы и инфракрасные панели используют лучистое тепло, содержат множество функций энергосбережения и могут управляться с помощью интеллектуального управления приложением для лучшего управления теплом. С более низкими первоначальными затратами и отсутствием необходимости технического обслуживания они являются доступной низкоуглеродной альтернативой для средних домохозяйств.
