Реле напряжения на однолинейной схеме

Реле напряжения, это пример модульных аппаратов защиты, которые еще 5-7 лет назад устанавливалась лишь в электрощитах промышленных предприятий, а сейчас всё чаще встречаются в бытовых электроустановках квартир и частных домов.

О том, как правильно они обозначаются на однолинейных схемах говорится в ГОСТ 2.767-89 «Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Реле защиты».

Это специализированный государственный стандарт по модульным аппаратам защиты, работа которых основана на действии реле, в котором для реле напряжения принято следующее схематическое обозначение:

Оно складывается из нескольких символов:

— Общий графический знак всех реле — прямоугольник

— Измеряемой величины – «U» Напряжения

— Знаков больше «>» и меньше «», которые показывают диапазон работы

Для более полных, детальных электрических схем, стандартом допускается добавлять численные единицы диапазона регулировки при превышении/понижении которого устройство сработает.

В качестве примера, на изображении ниже, показан модульный аппарат, который срабатывает при превышении напряжения в сети выше 250 Вольт или понижении уровня меньше 180 Вольт.

Обозначение трехфазной модификации устройства , внешне немногим отличается от однофазного, а вот в принципе работы и подключения у них есть существенные различия.

В однофазной сети

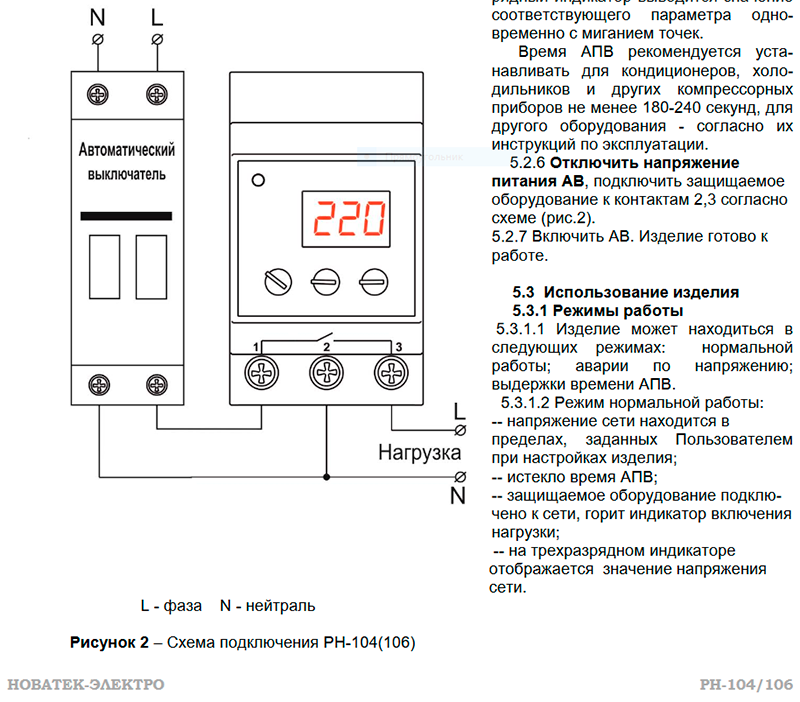

Реле напряжения для однофазной сети само коммутирует фазный проводник. Пока параметры напряжения в сети находятся в допустимом диапазоне, контакты замкнуты и ток поступает к потребителям — электрическим розеткам, освещению и т.д. В случае, когда оно становится выше или ниже установленных величин, внутренним механизмом автоматически разрывается фазный проводник и потребители обесточиваются.

Однолинейная схема электрического щита с однофазным реле напряжения выглядит следующим образом:

В трехфазной сети

Трехфазное реле напряжения, чаще не разрывает фазы, которые контролирует, а лишь даёт сухой контакт – нормально замкнутый или разомкнутый и изменяет его состояние.

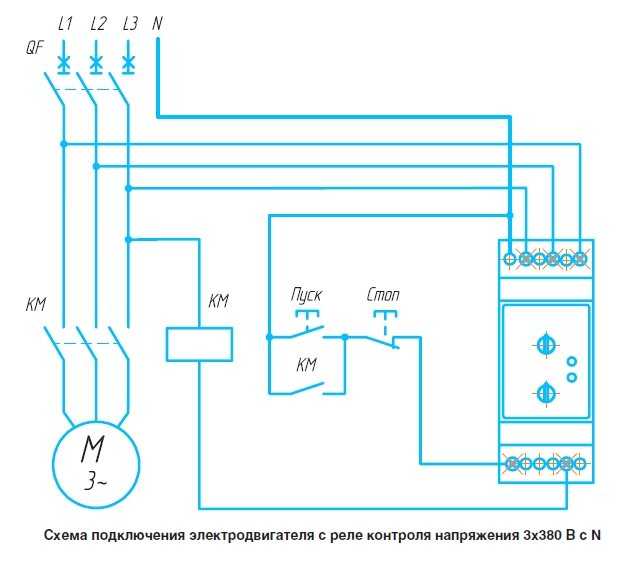

К этому сухому контакту подключаются управляющие проводники контактора (или пускателя), функция которого коммутировать или разъединять фазные провода, защищая систему от опасных перепадов напряжения.

Однолинейная схема электрощита с трехфазным реле контроля напряжения и управляемым ей контактором показана ниже:

Буквенное обозначение реле напряжения



Правильное буквенное обозначение, которыми маркируются реле напряжения – KV.

Об этом сказано в действующем ГОСТ 2.710-81 «Единая система конструкторской документации (ЕСКД). Обозначения буквенно-цифровые в электрических схемах» (ЧИТАТЬ В PDF) , где выделен персональный двухзначный код для них.

Зачем ставить реле напряжения на 3 фазы

Содержание

Применение трехфазных реле контроля

Основной функцией реле напряжения является контроль над разностью потенциалов или напряжением в трехфазных электрических сетях, рассчитанных на 380 В. Обычные колебания напряжения, происходящие в небольших пределах, не наносят вреда проводке, подключенным приборам и оборудованию. Однако в случае скачков в сторону увеличения или уменьшения, могут возникнуть большие проблемы.

Под действием слишком высокого напряжения изоляция проводов и кабелей перегревается и в конце концов расплавляется. Наступает и перегорание бытовой техники, включенной в трехфазную цепь. Если же напряжение слишком маленькое, это приводит к снижению мощности и последующим сбоям в работе электронной аппаратуры. В некоторых случаях приборы перестают работать и самостоятельно выключаются.

Особенно тяжелые последствия наступают для электродвигателей, которые в результате падения напряжения очень часто сгорают. В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети.

Принцип работы

Схема реле оборудована специальным микроконтроллером, непосредственно выполняющим функцию слежения и дающим возможность контролировать разность потенциалов на каждой фазе. В случае каких-либо изменений на одном из проводников этот микроконтроллер включает в работу реле электромагнитного действия. Данная операция выполняется в автоматическом режиме. В результате происходит размыкание контактов прибора и течение электрического тока прекращается. Когда показатели напряжения вновь станут нормальными, контакты замыкаются и питание начинает поступать в цепь.

Работоспособность прибора проверяется с помощью тестера. Щупами нужно коснуться контактов 1 и 3, после чего на дисплее мультиметра появится цифра 1, свидетельствующая об исправности прибора. Для контроля нужно замкнуть контакты 2 и 3. Экран покажет цифру 0, что также указывает на нормальное рабочее состояние реле напряжения.

Порядок установки

Монтаж контрольных реле, как правило, производится на ДИН-рейку. Устройства могут отличаться друг от друга по схеме подключения, но, поскольку она нанесена на корпусную часть прибора, проблем с подсоединением РКН обычно не бывает. Подключение вводных контактов к линии следует производить через пускатель. Схема подключения реле показана ниже.

Важно обеспечить хороший контакт на всех соединениях. Скрутки, особенно при подключении кабелей к контактору, делать не следует. Лучше всего для этой цели приобрести специальные наконечники – стоят они совсем недорого.

РКН подключается к трехфазной электросети через провода. Медные кабели диаметром 1,5-2,5 кв. мм вполне подойдут для этой цели.

Наглядно про подключение на видео:

Как настроить реле напряжения

Рассмотрим порядок настройки устройства на примере прибора VP-380V. Когда аппарат уже подключен к цепи, нужно подать питание. Затем смотрим на показания дисплея:

• Пока на прибор не подано напряжение, цифры, высветившиеся на нем, мигают.
• Появление на дисплее прочерков может свидетельствовать об изменившемся чередовании фаз, или об отсутствии одной из них.
• Если подключение произведено правильно, а сетевые параметры соответствует норме, по истечении 15 сек происходит замыкание релейного контакта 1-3, и питание начнет поступать на катушку контактора, а затем – в линию.
• Если экран устройства мигает в течение длительного времени, включения контактора не произойдет. Проверьте подключение – скорее всего, где-то была допущена ошибка.

Убедившись в правильности подключения, можно переходить к настройкам. Рядом с экраном реле имеется 2 настроечных кнопки, на которых нанесены треугольные обозначения.

На одной кнопке вершина треугольника направлена вверх, на другой – вниз. Для установки максимального предела отключения нажмите верхнюю кнопку. В таком положении ее нужно держать 2-3 секунды. В центральной части монитора высветится цифра, соответствующая заводскому уровню. После этого, нажимая кнопки, следует установить нужный верхний предел отключения контрольного устройства.

Нижний предел устанавливается аналогичным образом. Программирование прибора произойдет автоматически, через 10 секунд после окончания настройки. При этом все установленные параметры сохранятся в памяти реле.

Как выставить время повторного отключения

На корпусной части прибора, рядом с дисплеем, имеется кнопка настройки времени повторного включения. Она находится между кнопками ▲ и ▼, обозначена значком часов. После нажатия на нее и удержания на дисплее появится настроечное число, выставленное на заводе. Чаще всего это 15 секунд.

Что дает эта функция? Если, например, на одной фазе произойдет перепад разности потенциалов, превышающий предельные значения, реле отключит питание сети.

После того, как напряжение нормализуется, контрольный прибор включит подачу электричества через тот период, который установлен при заводской настройке (15 секунд). Для изменения значения удерживайте кнопку настройки до появления этой цифры на экране. После этого установите нужную цифру, манипулируя верхней или нижней кнопкой. Шаг изменения, предусмотренный устройством – 5 секунд.

Как произвести настройку перекоса фаз

Для установки интервала между показателями напряжения на различных фазных проводниках следует одновременно нажать верхнюю и нижнюю кнопки. При этом на экране появится значение заводской настройки; как правило, оно составляет 50В. Это говорит о том, что реле прекратит подачу питания при разнице напряжений на фазах в 50В.

Изменить это значение можно, нажав одновременно обе кнопки, а затем верхней или нижней выставив нужную цифру.

Подробнее о настройках на примере одной из моделей на видео:

Решать проблему скачков напряжения в сетях помогают специальные устройства – реле контроля напряжения. Принцип действия таких реле достаточно прост, есть “электронный блок”, который следит, чтобы напряжение находилось в заданных уставками пределах и при отклонениях сигнализирует расцепителю (силовой части), который отключает сеть. Все бытовые реле контроля напряжения включаются автоматически через определенное время. Для обычных потребителей достаточно задержки в несколько секунд, но для холодильников и кондиционеров с компрессорами нужна задержка в несколько минут.

Реле контроля напряжения бывают однофазные и трехфазные. Однофазные реле напряжения отключают одну фазу, а трехфазные – одновременно все три фазы. При трехфазном подключении в быту, следует применять однофазные реле напряжение, чтобы колебания напряжения на одной фазе, не привели к отключению других фаз. Трехфазные используют для защиты двигателей и других трехфазных потребителей.

Пример видео, где показана работа реле напряжения

Я разделяю приборы защиты от перенапряжений на три типа: УЗМ-51М от “Меандра”, Zubr от “Электроникс” и все остальные. Никому ничего не навязываю – это мое личное мнение.

Реле напряжения Zubr (Rbuz)

Данное устройство предназначено для защиты от перепадов напряжения (отгорания нуля). Производят ЗУБР в Донецке. Отмечу особенности этого реле напряжения.

Индикация напряжения на устройстве – показывает значение напряжения в реальном времени. Это достаточно удобно и необходимо для оценки ситуации с напряжением в сети. Погрешность показаний низкая, разница относительно высокоточного мультиметра Fluke 87 всего 1-2 Вольта.

Реле напряжения Zubr выпускают на различные номинальные токи: 25, 32, 40, 50 и 63А. Устройство при номинальном токе на 63А выдерживает в течение 10 минут ток 80А.

Верхнее значение по напряжению выставляется от 220 до 280 В с шагом 1 Вольт, нижнее – от 120 до 210 В. Время повторного включения от 3 до 600 сек., с шагом 3 секунды.

Я выставляю на реле Zubr, максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение – 190 Вольт.

У приборов с индексом t в названии, например Zubr D63t, есть термозащита от внутреннего перегрева.  Т.е. при увеличении температуры самого прибора до 80 градусов (например из-за нагрева контактов) – он отключается.

Реле Zubr занимает 3 модуля или 53 мм  на дин-рейке и бывают только однофазными.

В паспорте и приведенных схемах подключения Зубр, не сказано про ограничения по току, но в старой документации, ранее указывалось, что не более 0,75 от номинального.

Реле контроля фаз ЕЛ-11Е (380 В, 50 Гц), РКФ, ИЭК

Эти модели реле контроля фаз выпускает компания «Меандр», которая работает на рынке с 1992 года. Расположена компания в городе Санкт-Петербург.

В основе деятельности компании лежит разработка и изготовление устройств промышленной автоматики. За время существования компании удалось занять лидирующие позиции по изготовлению электронных устройств на российском рынке. Число производимых товаров превышает 500 единиц.

Клиентам предприятия являются такие гиганты, как Газпром, РЖД, Концерн Аврора, Ленэнерго и другие. Товары компании пользуются высоким спросом, благодаря качеству и широкому модельному ряду.

В распоряжение клиентов поступают электронные реле времени, приборы контроля напряжения, реле максимального тока, устройства управления освещением и многое другое.

Описание и технические характеристики реле ЕЛ-11Е (380 Вольт, 50 Гц)

Реле ЕЛ-11Е имеет по одному нормально замкнутому, нормально-разомкнутому и перекидному контакту. Устройство предназначено для контроля фаз в 3-фазной сети, работает на переменном напряжении 380 Вольт. На практике применяется для контроля наличия U и правильности симметрии.

Кроме того, реле могут применяться для проверки правильности чередования фазировки в системах 3-фазного напряжения и в других случаях. Технические характеристики ЕЛ-11Е и других модификаций серии.

К дополнительным плюсам стоит отнести контроль минимального и максимального U, функцию гистерезиса для 3-фазного тока.

Принципиальная схема показана ниже.

Описание и технические характеристики РКФ-М05-1-15/РКФ-М05-2-15

Реле РКФ-М05-1-15/РКФ-М05-2-15 применяются для контроля 3-фазного U в 3-проводных сетях (там, где не предусмотрено «нейтрали»).

С помощью устройства можно контролировать обрыв, правильность чередования и факт «слипания» фаз. Порог срабатывания по напряжению находится в диапазоне от 105 до 130% от номинального U.

Нижний порог U можно регулировать в диапазоне от 70 до 95%. Уставку по времени также удается менять от 0,1 до 10 с в зависимости от поставленной задачи.

Реле выпускается в пластмассовом корпусе и крепится на ДИН-рейку, имеющую ширину 35 мм. Максимальное напряжение составляет 400 В.

Описание и технические характеристики ИЭК ЕЛ-11М-15

Реле ЕЛ-11М-15 — устройство, предназначенное для применения в схемах автоматического управления. Применяется для контроля U в 3-фазных сетях без 0-го проводника. С помощью прибора можно контролировать и вовремя определять порядок чередования, факт обрыва и «слипания» разных фаз. Датчики движения для включения света, схема и принцип работы, как подключить с выключателем в квартире, на лестнице, на улице, видео

Кроме того, ЕЛ-11М-15 реагирует на факт повышения или снижения U выше (ниже) установленного параметра. Применяется для защиты преобразователей электроэнергии и других источников питания. Эту модель нельзя применять в схемах АВР, где имеется нейтраль. Это связано с тем, что в случае обрыва «0-го» провода возникает перекос напряжений и возможна поломка потребителей, работающих на одной фазе.



Модель потребляет меньше 2 ВА. Отключение происходит при превышении номинального U больше, чем на 30 процентов от уставки. Отключение происходит при уменьшении U ниже отметки 0,8 U ном. При появлении асимметрии между фазами больше 30% происходит отключение.

Преимущества устройства

Если вы решили купить трехфазное реле напряжения, следует заблаговременно изучить преимущества данного устройства:

• Компактность. 3-фазное реле контроля фаз имеет незначительные габариты. Это устройство занимает гораздо меньше места, чем любой другой стабилизатор.
• Стабильность работы подключенных электроприборов. Трехфазное реле сглаживает скачки и колебания электросети, обеспечивая на выходе стабильное напряжение. Оборудование остается работоспособным. Подключенное реле никак не влияет на его работу.
• Простота монтажа. Устройство можно установить внутри щитка на ДИН-рейку. При этом долго возиться с кабелем не придется.
• Быстродействие. Трехфазное реле напряжения и контроля фаз гарантирует мгновенную реакцию при резком скачке разности подачи тока.

• Экономичность. По сравнению со стабилизаторами, трехфазные реле потребляют ничтожно маленькое количество электроэнергии. Это весомый аргумент в пользу того, чтобы купить 3-фазное реле контроля фаз.

В целом использование трехфазного реле позволяет мгновенно устранить разность потенциалов в сети, избежав частотного отключения оборудования. С их помощью можно защитить как один, так и целую группу электроприборов, не меняя конфигурацию электропроводки.

Что такое Астрономический режим

Астрономический режим — автоматически вычисляется время восхода и заката солнца на основе введенных координат и текущего времени, позволяя управлять освещением без использования внешних датчиков. ( включение / отключение нагрузки с возможностью установки задержки включения / отключения до восхода, после восхода, до заката, после заката).

Разница между реле времени и таймером

Реле времени — предназначено для создания временной задержки в процессе включения или выключения сигнальных и других устройств. Простыми словами, если необходимо выполнить какое-либо автоматическое действие, но не сразу, а через определенный, установленный пользователем, интервал времени. Реле работает после подачи питания на него, или при подаче управляющего сигнала (некоторые устройства).

Электронный программируемый таймер — предназначен для включения/отключения одной или двух нагрузок в предварительно установленные пользователем моменты времени ( в РН-16 ТМ-  с учетом сетевого напряжения и РЭВ-302 — освещенности внешнего фотодатчика). С привязкой к реальному времени.

Что такое система SMART OFF в реле напряжения

Интеллектуальная система Smart Off обеспечивает отключение устройств при недопустимых перепадах напряжения и блокирует срабатывание реле при незначительных его колебаниях. Исключение ошибочных срабатываний реле при кратковременном снижении напряжения (пусковые просадки). При таких кратковременных снижениях напряжения ниже уставки техники вред не наносится.

Ошибки при подключении

1. Самая распространенная ошибка — это установка УЗИП в электрощитовую с плохим контуром заземления. Толку от такой защиты не будет никакого. И первое же “удачное” попадание молнии, сожгет вам как все приборы, так и саму защиту.
2. Не правильное подключение исходя из системы заземления. Проверяйте техдокументацию УЗИП и проконсультируйтесь с опытным электриком ответственным за электрохозяйство, который должен быть в курсе какая система заземления используется в вашем доме.
3. Использование УЗИП не соответствующего класса.

Как уже говорилось выше, есть 3 класса импульсных защитных устройств и все они должны применяться и устанавливаться в своих щитовых.

Заключение

В этой статье мы подробно разобрались, для чего нужно трехфазное реле напряжения и как произвести его настройку. Подключить и настроить прибор совсем несложно, эта процедура займет не более 30 минут. Если установка выполнена без ошибок, реле обеспечит надежную защиту домашней линии от перепадов напряжения в питающей сети.

Видеоинструкция

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Реле контроля фаз: принцип работы, конструкция, схемы подключения

Реверсивный пускатель: подключение и запуск, настройка реверса

Коробки уравнивания потенциалов — Назначение и монтаж КУП

Чем отличается фазное напряжение или ток, от линейного

Магнитный пускатель: назначение, устройство, схемы подключения
