Сколько розеток должно быть в ванной фото: Высота розеток в ванной комнате

Содержание

Высота розеток в ванной комнате

Подключение электрических приборов в ванной комнате – процесс, который требует максимум внимания, определенных знаний и навыков. Слишком большая влажность, брызги воды – все это усложняет условия в ванной комнате. В такой комнате ни в коем случае не разрешается прямой контакт приборов с водой. Розетку в ванной надо монтировать, придерживаясь конкретного порядка и инструкции. И, как правило, розеток не должно быть много. Пары штук хватит, так как в основном одну из них используют для стиральной машины, а вторую можно использовать для мелких бытовых приборов.

Можно ли монтировать розетки в ванной?

В прошлые годы розетки в ванной комнате не разрешались при проектировании, это считалось слишком опасным. Со временем розетка стала просто необходимостью. Появилось множество электроприборов, которые используются в ванной комнате – бойлеры, стиральная машина, душевые кабины, которые требуют подключения к сети. Чтобы обеспечить полную безопасность, необходимо придерживаться следующих правил:

правильно выбрать вид электропроводки
делать монтаж розеток с защитой от влажности
обеспечить наличие систем автоматического отключения напряжения
следовать правилам по размещению и установке розеток, делать все согласно инструкции
обязательно обеспечить заземление

Всем известно, что ток очень опасен и несет угрозу здоровью и жизни всех проживающих. При проведении ремонта в квартире стоит проверить состояние электропроводки. Если дом, в котором вы живете, был построен много лет назад, и проводка ни разу не менялась, наверняка ее надо срочно заменить. Старые кабели из алюминия не предназначены для повышенных нагрузок.

Профессионалы рекомендуют монтировать во внутриквартирном щитке систему защитного отключения для линии, которая ведет в ванную. Такое устройство будет надежно защищать от замыкания, сбоя работы электрических приборов и образования пожара. Все коммуникации ванной комнаты должны прокладываться скрытым методом. Места соединения проводов должны быть хорошо изолированы. Если же скрытый метод никак нельзя применить, то надо делать прокладывание проводки открытым способом. В данном случае все надо хорошо изолировать и не использовать рукава из металла.

Для установки надо использовать розетку, которая защищена от влажности. Данный вид имеет плотные резиновые кольца внутри, что уменьшает риск замыкания. Влага не попадает внутрь устройства и не попадает на контактные разъемы и остальные части из металла.

Где монтировать розетку?

Расположение электрических приборов в ванной комнате должно быть выполнено в соответствии c определенной инструкцией, нарушать которую не стоит, иначе вы будете подвергнуты опасности. Розетка устанавливается следующим образом:

комната разделяется на зоны, что указывается в схеме
высота от пола должна равняться 60 см
расположение от самого близкого источника воды – не меньше 60 см

Чистая вода без различных примесей – не очень хороший проводник электричества. Но вода, которая есть в водопроводе, содержит всевозможные соли, химические вещества, хлор, что изменяет особенности воды и увеличивает проводимость тока. Поэтому прямого контакта воды с электричеством ни в коем случае нельзя допускать.

Чтобы узнать, в каких местах надо устанавливать розетки от пола, надо учитывать в расчете такие нюансы:

монтаж сантехники
наличие перегородки между зоной купания и другими участками
места установки стиральной машины и различных электрических приборов

Ванная комната разделяется на четыре зоны – 0, 1, 2, 3. К предметам нулевой зоны относятся те, которые создают множество брызг. Здесь можно монтировать приборы мощностью до 12 Вт. В первой зоне можно монтировать предметы, которые нагревают воду. В вторую зону можно смело помещать бойлеры, светильники, вентиляции. И, наконец, в третью зону устанавливают розетки на высоте 60 см от пола, соблюдая все правила техники безопасности.

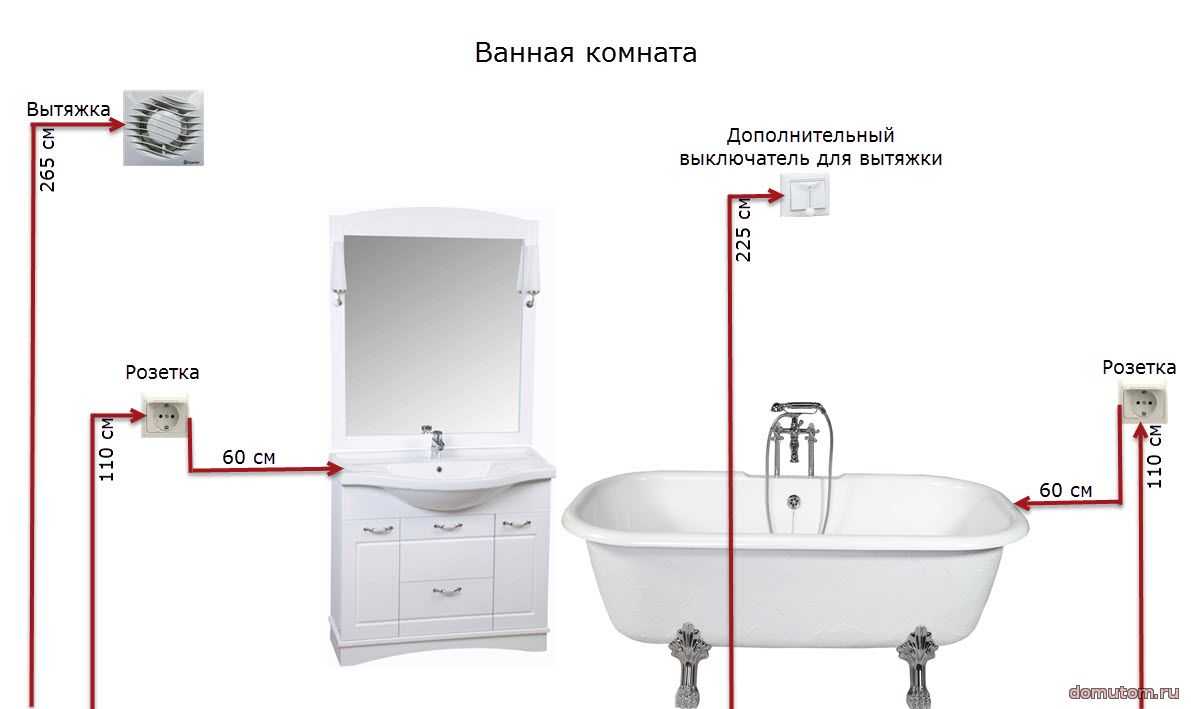

Точной высоты от пола, на которой устанавливают розетки, не существует. Некоторые профессионалы придерживаются мнения – чем выше, тем безопаснее, поэтому советуют устанавливать розетку на высоте 180 см от пола. Но если длина провода электрического прибора, который используется, не слишком большая, то ее может не хватить до розетки. Оптимальная высота розетки от пола –

60 см. Если вдруг ванную затопит, до розетки вода не достанет.

Какое количество розеток в ванной комнате оптимально?

Размещение розеток и их количество каждый хозяин определяет сам. Все зависит от того, какой электрический прибор будет использоваться в том или ином месте. Как правило, розетки устанавливаются для мелких бытовых приборов – фен, электрическая бритва, и, конечно же, стиральная машина. Если ванная или душевая кабина требуют подключения к сети, то для них устанавливается отдельная розетка. Двойную розетку с общей рамой стоит устанавливать только для мелких бытовых приборов.

Как правило, розетки монтируют компактно, все размещают рядышком. Уместно будет образование блока по подключению приборов в ванной комнате. К этому блоку можно провести датчики и систему управления теплым полом, если таковая имеется. Также можно монтировать дополнительную защитную систему – выключатель для розетки. Он обесточивает систему.

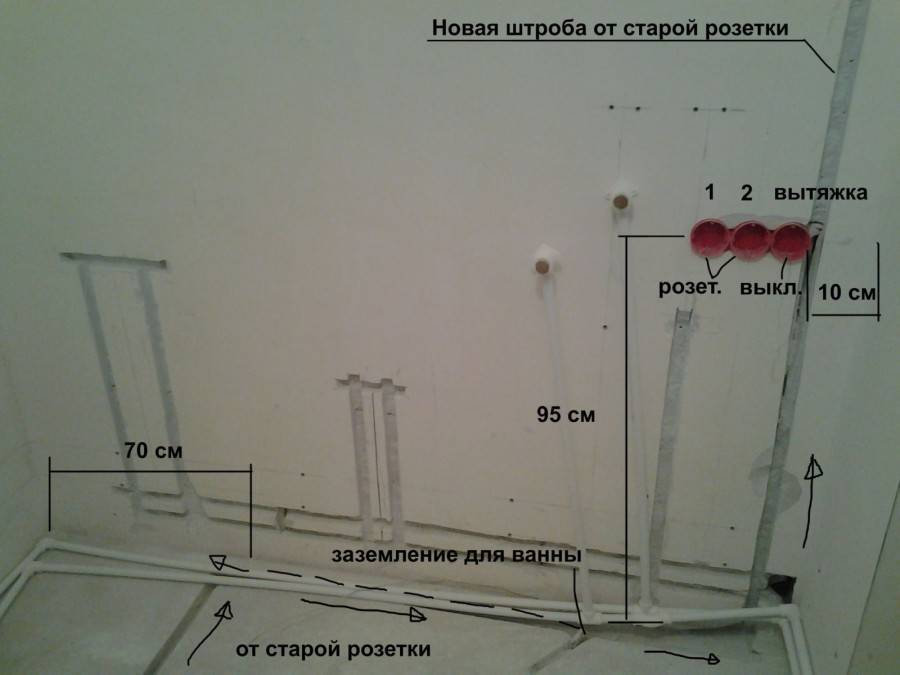

Монтировать розетку для стиральной машины и других приборов на определенном расстоянии от пола можно и самому, но только в том случае, если у вас есть знания и навыки в данной сфере. Незнание законов физики и основных нюансов установки розетки может привести к плохим последствиям, которые могут нести угрозу жизни проживающих в квартире. Что делать, если специальных знаний и инструментов нет? В таком случае стоит обращаться к специалистам, которые профессионально и быстро выполнят всю работу.

Установка розеток

Есть два способа монтажа розеток:

установка новой, где надо первым делом заменить старую проводку на новую
установка дополнительной розетки, когда проводка новая, и заменять ее нет смысла

Для установки розетки для стиральной машины и других электрических приборов, надо иметь соответствующие инструменты – крестовая отвертка, отвертка-индикатор, круглогубцы, дрель, строительный уровень.

Основное правило – перед монтажом розетки надо обесточить провод. Первым делом надо подготовить отверстие для розетки. После этого приступаем к установке самой розетки, монтируем изоляционную трубу, подготавливаем провода, их надо хорошо зачистить. После того, как провода подсоединены, розетку надо поместить в подрозетник. Провода укладываются таким образом, чтобы они не являлись помехой.

Чтобы розетка имела длительный срок эксплуатации, ею надо правильно пользоваться. Чтобы она не расшатывалась, при отключении электрического прибора розетку надо придерживать рукой.

Задание Анастасии «Помочь по электрике»

1 500 ₽

Сейчас очень сложно найти хорошего электрика. Нам повезло встретить Андрея, который отлично разбирается в электроработах, имеет свой инструмент, работает быстро и качественно. А стоимость услуг устроит любого. Мы решили, что оплатим его работу не по оговоренной цене, а чуть выше — нас очень понравилось, как он сделал работу.

Исполнитель задания:

Андрей
5,0 1029 отзывов

Создать такое же задание

Схемы размещения розеток в ванной + подробное руководство от профи — INMYROOM

Давайте попробуем перечислить основные электроприборы, которыми вы обычно пользуетесь в ванной? Стиральная машина, водонагреватель, полотенцесушитель, фен, электробритва, электрическая зубная щетка — это лишь среднестатистический набор.

Мир не стоит на месте, и появляется все больше удобной техники, которая прочно входит в нашу жизнь. Об этом важно подумать заранее и предусмотреть дополнительные розетки в санузле. Дизайнер Марина Подъячева рассказывает, как разместить их грамотно.

Марина Подъячева

Дизайнер

Дизайнер-архитектор, руководитель студии NewArchForm

При размещении электроприборов, в том числе и розеток, в ванной в первую очередь нужно учитывать повышенную влажность и возможный контакт с водой.

Определяемся с количеством розеток

Какие приборы будут использоваться постоянно, а каким нужна только подзарядка? Например, для подключения стиральной машины, электрического полотенцесушителя — нужны две или три специальные розетки с крышкой и степенью защиты не ниже IP44, подключенные к устройству защитного отключения (УЗО) в щите.

Для подключения такого мощного электроприбора, как водонагреватель, обычной розетки может не хватить. Его подключают напрямую, используя специальный механизм — кабельный вывод.

Дизайн Юлия Власова

Розетки для дополнительных приборов можно разместить внутри ящиков тумбы под раковиной или зеркального шкафчика. Так вас не будут смущать свисающие провода.

Вычисляем безопасное расположение

Розетки размещаются на высоте не ниже 25 см от пола. Безопасная высота розетки определяется по принципу «чем выше, тем лучше», но так нам может не хватить длины провода. Вполне приемлемое расстояние от пола и смесителей — 60 см. В случае затопления вода не должна достичь уровня электрооборудования. Розетки и выключатели должны быть специальные — со степенью защиты не ниже IP44.

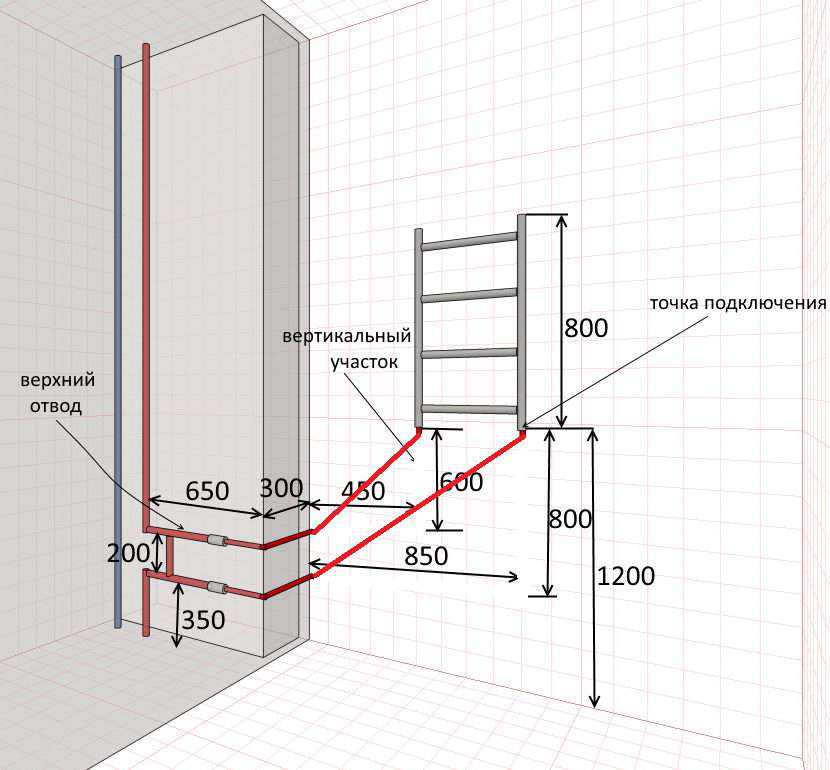

Розетка для полотенцесушителя

Розетку для полотенцесушителя желательно разместить рядом с ним, а не под ним. Чтобы вода с мокрой одежды не стекала к розетке.

Розетка для стиральной машины

Для удобства розетку для стиральной машины располагают на высоте 100 см от пола. Но в некоторых случаях, например, когда в семье есть маленькие дети, розетку лучше спрятать за стиральную машину на высоту не менее 60 см. Розетка должна быть специальная — со степенью защиты не ниже IP44.

Дизайн Анна Суворова

Кабельный вывод для водонагревателя

Кабельный вывод для водонагревателя располагают после выбора самого водонагревателя, когда известны его размер и способ подключения воды — снизу или сзади.

Дополнительные розетки

Розетки в зеркальных шкафчиках лучше располагать после того, как определитесь с выбором самого шкафчика.

Дизайн Ирина Примак

Не забываем о выключателях

Лучше, если выключатель для ванной комнаты будет двухклавишный — отдельно для включения общего света и отдельно для вытяжки. Это удобно: если вы захотите в тишине полежать в ванной, шум вытяжки не будет мешать.

Еще один выключатель нужен для подсветки зеркала, его можно поместить в одну рамку с розетками. А электрический вывод сделать уже после покупки зеркала или зеркального шкафчика.

И на всякий случай о термостате

Располагать термостаты внутри ванных или душевых не рекомендуется. Причина — возможность попадания внутрь прибора влаги, брызг и даже струй воды. Его лучше установить при входе в помещение.

На какой высоте его устанавливать, зависит от пожеланий хозяев и частоты его использования. Чаще всего — это или 200 мм, или 900 мм от чистого пола. В некоторых случаях его устанавливают на уровне глаз.

Если все же вы хотите установить термостат внутри помещения, то можно привязать его к выключателям, но обязательно выбрать такую модель, которая имеет влагозащиту.

Дизайн Элина Мусина

Розетка для ванной комнаты GFCI | Где он должен быть расположен? — Тренажер строительных норм

Розетка GFCI, установленная в вашей ванной комнате, является средством защиты от поражения электрическим током. Согласно кодексу, в каждой ванной комнате должна быть установлена хотя бы одна розетка GFCI.

Чтобы лучше понять это требование и точно знать, где его установить, мы рассмотрим электрические положения Международного жилищного кодекса, которые охватывают установку электрических систем и их компонентов в рамках IRC.

В IRC есть целая часть, посвященная электрическим системам и проверкам жилых единиц, подпадающих под действие Международного жилищного кодекса.

Поскольку IRC был создан как полный/всеобъемлющий код, он разделен на восемь основных частей. Один из них для электрических систем.

Забавный совет: Чтобы узнать разницу между Международным жилищным кодексом (IRC) и Международным строительным кодексом (IBC), обязательно ознакомьтесь с этим

ПОЧТОВЫЙ .

Тем не менее, важно всегда сверяться с местной юрисдикцией, прежде чем планировать выполнение каких-либо работ, поскольку коды и их требования могут различаться в зависимости от того, где вы живете.

Что такое розетка GFCI?

GFCI расшифровывается как «прерыватель цепи замыкания на землю». Чтобы лучше понять, что это такое, давайте посмотрим на определение, найденное в главе 2 кода.

Определение прерывателя цепи замыкания на землю

ПРЕРЫВАТЕЛЬ ЦЕПИ ЗАМЫКАНИЯ НА ЗЕМЛЮ. Устройство, предназначенное для защиты персонала, обесточивающее цепь или ее часть в течение установленного периода времени, когда ток на землю превышает значение для устройства класса А.

Розетки GFCI — это устройства, которые обнаруживают дисбаланс между горячим и нейтральным проводами в домашней электропроводке. Если есть проблема с проводкой, GFCI разорвет цепь, чтобы предотвратить любое потенциальное повреждение.

Требуется ли розетка GFCI в ванных комнатах?

В разделе E3902 CRC указано, когда и где необходимо устанавливать розетки GFCI. Вот кодовый раздел, касающийся розеток для ванных комнат:

E3902.1 Розетки для ванных комнат. Однофазные розетки на 125 В, 15 и 20 ампер, устанавливаемые в ванных комнатах, должны иметь защиту персонала от замыкания на землю.

Итак, однофазные розетки на 15 и 20 ампер и напряжение 125 вольт должны быть защищены GFCI при установке в ванных комнатах.

Теперь, когда вы знаете, что в ванных комнатах необходимы розетки GFCI, где именно они должны быть размещены?

Где должны быть расположены розетки для ванных комнат GFCI?

Раздел E3901 CRC требует, чтобы розетки были распределены по разным комнатам общего пользования. В частности, в разделе E3901.6 код говорит о расположении розетки в ванной комнате.

Вот что написано в разделе кода:

E3901.6 Ванная комната. В ванных комнатах должна быть установлена по крайней мере одна настенная розетка, и такая розетка должна быть расположена в пределах 36 дюймов от внешнего края каждого унитаза. Розетка должна располагаться на стене или перегородке, примыкающей к месту установки унитаза, располагаться на столешнице или устанавливаться сбоку или на лицевой стороне тумбы умывальника. Емкость должна располагаться не более чем на 12 дюймов ниже верхней части чаши.
Розетки не должны устанавливаться лицевой стороной вверх на рабочих поверхностях или столешницах в ванной комнате. Узлы розеток, установленные в столешницах, должны быть перечислены для применения.

Давайте пройдемся по этому разделу кода.

В ванной комнате должна быть установлена как минимум одна розетка. Выход должен быть расположен в пределах 36 дюймов от внешнего края раковины унитаза.

Может быть установлен на стене или перегородке рядом с унитазом, на столешнице, сбоку или на лицевой стороне тумбы под умывальник.

Ни в коем случае он не должен располагаться более чем на 12 дюймов ниже верха чаши.

Выпуск GFCI рядом с раковиной

Чтобы лучше это представить, давайте взглянем на изображение ниже:

Область, заштрихованная серым цветом, находится на расстоянии 36 дюймов от внешнего края раковины и не менее чем на 12 дюймов ниже верха. Выход, обслуживающий бассейн, может быть расположен в пределах этой области.

Конечно, всегда лучше руководствоваться здравым смыслом. Несмотря на то, что код допускает эту область, вы всегда хотите разместить розетку в наиболее удобном для использования месте, оставаясь в пределах области, предписываемой кодом.

Некоторые ванные комнаты большие, а остальные приборы не всегда расположены так близко друг к другу. Также иногда вокруг этой раковины может быть много предметов, расположенных на стене, поэтому такое большое пространство дает вам несколько вариантов размещения розетки.

Розетка GFCI рядом с двумя раковинами

Что произойдет, если в ванной комнате будет два унитаза?

В кодексе указано, что в радиусе 36 дюймов от каждого туалета должна быть хотя бы одна розетка. Поэтому вы можете разместить розетку посередине, чтобы соответствовать требованиям кодекса. Таким образом, оба унитаза обслуживаются этим выходом, если он находится в пределах 36 дюймов от обоих.

Чтобы лучше это представить, давайте взглянем на изображение ниже:

Опять же, всегда лучше руководствоваться здравым смыслом. Вам не нужно иметь только один. Вы можете иметь больше розеток, обслуживающих унитаз. Код просто требует, чтобы был предоставлен хотя бы один.

Еще один момент, на который следует обратить внимание, заключается в том, чтобы убедиться, что узел розеток, установленный на столешнице, должен быть указан для этого использования, то есть они рассчитаны на установку в столешнице.

Это важно, потому что попытка установить в столешницу розетку, не указанную в списке, может создать опасность возгорания. Поэтому имейте в виду, что электрическая сборка для этого применения должна быть указана.

Заключительные слова

Надеюсь, эта статья оказалась для вас полезной. Вы только что узнали, для чего предназначена розетка GFCI, требуется ли она в ванной и где она должна располагаться.

Для получения дополнительной информации о розетках для ванных комнат GFCI обязательно ознакомьтесь с разделами E3901 и E3902 Международного жилищного кодекса 2018 года.

* Источник ссылки – 2018 Международный код проживания – [Купить на Amazon]

Статьи по теме:

Что такое сертификация ICC и как ее получить

Отводные цепи для ванных комнат в NEC

Отводные цепи для ванных комнат в NEC 2020

Национальный электротехнический кодекс 2020

Автор: Jerry Durham | 06 января 2021 г.

Раздел 210.11(C)(3) и изменения, которые необходимо знать

Требования к ответвлению ванной комнаты изменились для цикла Кодекса 2020 года. Одна ответвленная цепь на 20 ампер, традиционно требуемая разделом 210.11 (C) (3) NEC для питания только розеток в ванной комнате жилой единицы, теперь ограничена питанием только розеток на столешнице в тех же ванных комнатах.

Розетки, разрешенные для этой новой ответвленной цепи, включают любые розетки на столешнице, которые должны находиться в пределах 3 футов от раковины ванной комнаты, и любые другие розетки, установленные для обслуживания столешниц или аналогичных рабочих поверхностей в этих ванных комнатах.

В соответствии с NEC 2020 года больше не разрешается размещать емкости для кормления, расположенные в другом месте в ванной комнате с ответвленной цепью, требуемой в Разделе 210.11 (C) (3).

Для ванных комнат в жилых домах требуется одна ответвленная цепь на 20 А.

NEC 2017 г. по сравнению с NEC 2020 г. — раздел 210.11(C)(3)

NEC 2017 г.

одна 20-амперная ответвленная цепь, требуемая в Разделе 210.11 (C)(3) для питания всех емкостей, расположенных во всех ванных комнатах дома. Если в доме есть одна ванная комната с розеткой на столешнице для обслуживания зоны раковины и еще две розетки, расположенные у пола на противоположной стене, то 20-амперная ответвленная цепь, указанная в 210.11(C)(3), может питать все три таких сосуда. Если бы у домовладельца было три таких ванных комнаты и все они были бы одинаковой конструкции, ответвленная цепь на 20 ампер могла бы питать все девять розеток.

Таким образом, независимо от количества ванных комнат в доме, одна ответвленная цепь на 20 ампер, требуемая в 210.11(C)(3), может питать все их комбинированные розетки.

2020 NEC

В новом цикле Кодекса 2020 года электрик может использовать одну 20-амперную ответвленную цепь, требуемую в Разделе 210. 11 (C) (3), только для питания столешницы и аналогичных розеток на рабочей поверхности. в ванных комнатах этих жилых единиц. Одна ответвленная цепь на 20 ампер по-прежнему может питать все ванные комнаты в доме, но она ограничивается питанием только розеток, которые обслуживают столешницы и рабочие поверхности в этих ванных комнатах. Все остальные ванные комнаты запрещены.

В NEC 2020 одна ответвленная цепь на 20 А, необходимая для ванных комнат, может питать только розетки, обслуживающие столешницы и аналогичные рабочие поверхности в этих ванных комнатах.

Исключение – Что изменилось Не Изменено для цикла Кодекса 2020 г.

Следующее остается неизменным для цикла Кодекса 2020 г.; эти требования были частью Кодекса в редакции NEC 2017 года:

Если электрик питает только одну ванную комнату с одной ответвленной цепью на 20 А, требуемой в 210.11 (C) (3), то электрик может питать нагрузки кроме емкостей для столешниц и рабочих поверхностей в этой ванной. NEC не предлагает никаких ограничений для типов дополнительных нагрузок, которые могут быть обслужены в этом случае. Предполагая, что электрик соблюдает все спецификации производителя для оборудования, установленного в ванной комнате, справедливо будет сказать, что все 120-вольтовые розетки и нагрузки, включая освещение, могут обслуживаться этой ответвленной цепью, если она предназначена для одной ванной комнаты.
Всегда допускается протягивать более одной ответвленной цепи 20 ампер для питания санузлов в жилом помещении. Одна ответвленная цепь — это просто минимум, разрешенный для жилого помещения независимо от количества санузлов.

Электрику по-прежнему требуется установить одну розетку на столешницу в пределах 3 футов от внешнего края каждой раковины в ванной комнате.

Заключение

Пересмотр, содержащийся в Разделе 210.11(C)(3) для цикла Кодекса 2020 года, имеет смысл. Если мы обратимся к предыдущему примеру с тремя ванными комнатами, каждая с тремя розетками, в соответствии с изданием этого Кодекса 2017 года, мы получим девять розеток на одной 20-амперной ответвленной цепи.
