Область и условия применения	Настоящие правила распространяются на изготовление, монтаж и приемку стальных конструкций промышленных и гражданских зданий и сооружений, доменных цехов и газоочисток, цилиндрических вертикальных резервуаров для нефти и нефтепродуктов, мокрых газгольдеров, мачтовых и башенных сооружений объектов связи, гидротехнических сооружений, опор линий электропередачи напряжением свыше 1000 в, а также на изготовление и приемку стальных конструкций мостов.
Оглавление	РАЗДЕЛ I ОБЩИЕ ПРАВИЛА ИЗГОТОВЛЕНИЯ, МОНТАЖА И ПРИЕМКИ СТАЛЬНЫХ КОНСТРУКЦИЙ 1. ОБЩИЕ ПОЛОЖЕНИЯ 2. ИЗГОТОВЛЕНИЕ СТАЛЬНЫХ КОНСТРУКЦИЙ ХРАНЕНИЕ СТАЛИ 3. МОНТАЖ СТАЛЬНЫХ КОНСТРУКЦИЙ 4. ПРИЕМКА РАБОТ РАЗДЕЛ II ПОПОЛНИТЕЛЬНЫЕ ПРАВИЛА ИЗГОТОВЛЕНИЯ, МОНТАЖА И ПРИЕМКИ СТАЛЬНЫХ КОНСТРУКЦИИ ПРОМЫШЛЕННЫХ И ГРАЖДАНСКИХ ЗДАНИИ И СООРУЖЕНИИ 1. ОБЩИЕ УКАЗАНИЯ 2. ИЗГОТОВЛЕНИЕ СТАЛЬНЫХ КОНСТРУКЦИЙ 3. МОНТАЖ СТАЛЬНЫХ КОНСТРУКЦИЙ 4. ПРИЕМКА РАБОТ РАЗДЕЛ III ДОПОЛНИТЕЛЬНЫЕ ПРАВИЛА ИЗГОТОВЛЕНИЯ, МОНТАЖА И ПРИЕМКИ СТАЛЬНЫХ КОНСТРУКЦИЙ ДОМЕННЫХ ЦЕХОВ И ГАЗООЧИСТОК 1. ОБЩИЕ УКАЗАНИЯ 2. ИЗГОТОВЛЕНИЕ СТАЛЬНЫХ КОНСТРУКЦИЙ 3. МОНТАЖ СТАЛЬНЫХ КОНСТРУКЦИЙ 4. ИСПЫТАНИЕ КОНСТРУКЦИЙ И ПРИЕМКА РАБОТ РАЗДЕЛ IV ДОПОЛНИТЕЛЬНЫЕ ПРАВИЛА ИЗГОТОВЛЕНИЯ, МОНТАЖА И ПРИЕМКИ СТАЛЬНЫХ КОНСТРУКЦИИ ЦИЛИНДРИЧЕСКИХ ВЕРТИКАЛЬНЫХ РЕЗЕРВУАРОВ 1. ОБЩИЕ УКАЗАНИЯ 2. ИЗГОТОВЛЕНИЕ СТАЛЬНЫХ КОНСТРУКЦИЙ 3. МОНТАЖ СТАЛЬНЫХ КОНСТРУКЦИЙ 4. ИСПЫТАНИЕ РЕЗЕРВУАРОВ И ПРИЕМКА РАБОТ РАЗДЕЛ V ДОПОЛНИТЕЛЬНЫЕ ПРАВИЛА ИЗГОТОВЛЕНИЯ, МОНТАЖА И ПРИЕМКИ СТАЛЬНЫХ КОНСТРУКЦИЙ МОКРЫХ ГАЗГОЛЬДЕРОВ 1. ОБЩИЕ УКАЗАНИЯ 2. ИЗГОТОВЛЕНИЕ СТАЛЬНЫХ КОНСТРУКЦИЙ 3. МОНТАЖ И СВАРКА СТАЛЬНЫХ КОНСТРУКЦИЙ 4. ИСПЫТАНИЕ КОНСТРУКЦИЙ И ПРИЕМКА РАБОТ РАЗДЕЛ VI ДОПОЛНИТЕЛЬНЫЕ ПРАВИЛА ИЗГОТОВЛЕНИЯ, МОНТАЖА И ПРИЕМКИ СТАЛЬНЫХ КОНСТРУКЦИЙ МАЧТОВЫХ И БАШЕННЫХ СООРУЖЕНИИ 1. ОБЩИЕ УКАЗАНИЯ 2. ИЗГОТОВЛЕНИЕ СТАЛЬНЫХ КОНСТРУКЦИЙ 3. МОНТАЖ СТАЛЬНЫХ КОНСТРУКЦИЙ 4. ПРИЕМКА РАБОТ РА3ДЕЛ VII ДОПОЛНИТЕЛЬНЫЕ ПРАВИЛА ИЗГОТОВЛЕНИЯ, МОНТАЖА И ПРИЕМКИ СТАЛЬНЫХ КОНСТРУКЦИИ ГИДРОТЕХНИЧЕСКИХ СООРУЖЕНИИ 1. ОБЩИЕ УКАЗАНИЯ 2. ИЗГОТОВЛЕНИЕ СТАЛЬНЫХ КОНСТРУКЦИЙ 3. МОНТАЖ СТАЛЬНЫХ КОНСТРУКЦИЙ 4. ПРИЕМКА РАБОТ РАЗДЕЛ VIII ДОПОЛНИТЕЛЬНЫЕ ПРАВИЛА ИЗГОТОВЛЕНИЯ И ПРИЕМКИ СТАЛЬНЫХ КОНСТРУКЦИЙ МОСТОВ 1. ОБЩИЕ ПОЛОЖЕНИЯ 2. ИЗГОТОВЛЕНИЕ И ПРИЕМКА КОНСТРУКЦИЙ РАЗДЕЛ IX ДОПОЛНИТЕЛЬНЫЕ ПРАВИЛА ИЗГОТОВЛЕНИЯ, МОНТАЖА И ПРИЕМКИ СТАЛЬНЫХ КОНСТРУКЦИИ ОПОР ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ 1. ОБЩИЕ УКАЗАНИЯ 2. ИЗГОТОВЛЕНИЕ СТАЛЬНЫХ КОНСТРУКЦИЙ 3. МОНТАЖ СТАЛЬНЫХ КОНСТРУКЦИЙ 4. ПРИЕМКА РАБОТ ПРИЛОЖЕНИЕ 1 (Форма) ПРИЛОЖЕНИЕ 2 (Форма) ПРИЛОЖЕНИЕ 3 (Форма)
Разработан	ЦНИИС Минтрансстроя СССР 129829, г. Москва, Игарский проезд, 2 Оргэнергострой Минэнерго СССР Проектстальконструкция Госстроя СССР ВНИИСТ 105058, Москва, Окружной проезд, 19 Промстальконструкция Минстроя РСФСР трест Гидромонтаж Минэнерго СССР
Утвержден	Госстрой СССР (14. 12.1962)
Опубликован	Стройиздат 1969
Дата введения в действие	1963-07-01
Дата актуализации текста	2008-10-01
Дата окончания срока действия	1977-01-01
Статус	не действующий
	Показать текст СНиП III-В.5-62*

Правильный монтаж металлоконструкций согласно СНИП — Статья

Согласно действующим нормам и правилам, строения из металлоконструкций представляют собой одну или несколько пролетных рам, зафиксированных на фундаменте. Рама может иметь конструкцию колонны, балки или фермы. Готовый каркас скрепляется при помощи продольных и поперечных свай.

Детали конструкции производятся из заводских элементов, соединенных свариванием. Расстояние между рамами устанавливается проектом.

Рама может крепиться на бетонный фундамент при помощи сварки на закладные детали или с использованием анкерных болтов. В процессе возведения металлоконструкций применяют метизы: гайки, шайбы, болты класса прочности 5.8. Также может использоваться метод сварки.

Производство металлоконструкций, их монтаж и прием регулируются СНиП III – В,5 – 62 (Металлические конструкции правила изготовления монтаж и приемка).

Особенности проведения подготовительных работ

Комплекс подготовительных работ предшествует этапу монтажа. Начинать сборку металлоконструкций позволяется только после завершения подготовки площадки: прокладывания автомобильных и ЖД-путей, установки оснований для кранов, подводки энергосетей, монтажа временных сооружений, подготовки самой площадки и сдачи в эксплуатацию монтажных механизмов.

Все подготовительные работы должны выполняться в соответствии с пп.1.11 — 1.80 СНиП III – В,5 – 62.

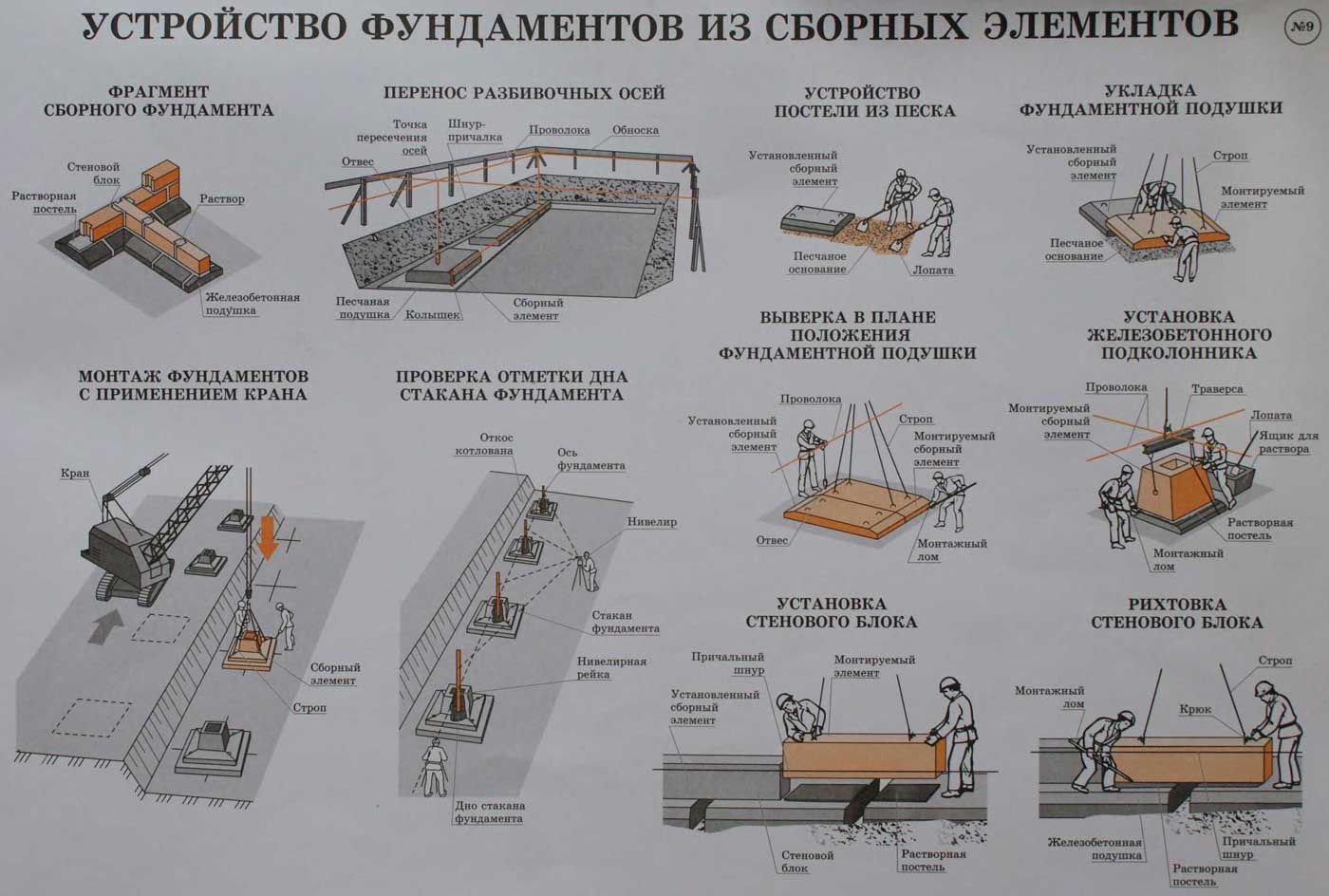

Требования к фундаментам

Монтажные работы могут быть начаты только после полной готовности фундаментов и других мест опирания металлического каркаса или его отдельных частей, перечисленных в проекте.

Разбивочные оси для установки металлоконструкций наносятся на металлические элементы, которые размещены на поверхности фундаментов вне контура опоры каркаса. Разбивочные оси и реперы требуется располагать в соответствии с требованиями СНиП по геодезическим работам в строительстве.

Анкерные болты и закладные детали для последующего монтажа металлоконструкций, как правило, устанавливаются и бетонируются на этапе возведения фундамента.

Есть 3 допустимых варианта опирания колонн на фундаменты:

• для колонн с фрезерованными опорными торцами — на заранее установленные, выверенные и подлитые цементным раствором стальные опорные плиты с верхней строганой поверхностью;
• для колонн с фрезерованными подошвами башмаков — непосредственно на поверхность фундаментов, возведенных до проектной отметки подошвы колонн, без последующей подливки цементным раствором;
• на заранее установленные и выверенные опорные детали, заделанные в фундаменты, с последующей подливкой колонн цементным раствором.

На заранее выверенные плиты с верхней строганной поверхностью	Непосредственно на фундамент, возведенный до проектной отметки	На заранее возведенные опорные детали
1 — железобетонный фундамент; 2 — бетон подливки; 3 — опорная плита; 4 — башмак; 5 — колонна; 6 — опорная плита башмака; 7 — рельсы

Подливка бетона может осуществляться только при наличии письменного разрешения монтажной организации.

Общие указания к монтажу

Монтаж металлических конструкций осуществляется в соответствии с утвержденным проектом проведения монтажных работ. Руководство такими работами может осуществляться только лицами, которые имеют право на их производство.

Основные и вспомогательные процессы при установке стальных конструкций должны быть механизированы. Данное условие распространяется как на монтаж элементов каркаса, так и на их транспортировку, складирование и укрупнительную сборку. Для осуществления установочных работ при низких температурах необходимо применять оборудование, предназначенное для использования в таких условиях.

Основной способ сборки, который должен применяться на стройплощадке, — монтаж крупными блоками (например, с использованием конвейерного метода).

Этапы процесса монтажа требуется фиксировать в журналах сварочных и монтажных работ, а также работ по постановке болтов повышенной прочности.

Последующие строительно-монтажные работы можно начинать выполнять только после полного завершения возведения металлического каркаса.

Допускаемые отклонения

Допустимые показатели отклонения положения разбивочных осей от проектных размеров приведены в таблице 10

СНиП III – В,5 – 62.

Максимальные допускаемые показатели отклонения поверхности фундаментов и других опорных поверхностей и анкерных болтов указаны в таблице 11 этого же документа.

Предварительно спроектированные металлические здания PEMB Руководство по строительству

Полное руководство по быстровозводимым металлическим зданиям (PEMB) https://www.alliedbuildings.com/wp-content/uploads/2021/12/the-ultimate-guide-to-pre-engineered-metal-buildings-pembs-1024×576.jpg 1024 576 Стальные здания | Стальные здания союзников Стальные здания | Стальные здания союзников //www.alliedbuildings.com/wp-content/uploads/2022/02/Logo.svg 15 декабря 2021 г. 7 февраля 2023 г.

Популярность быстровозводимых металлических зданий, или PEMB, растет по многим причинам. Они дешевле и быстрее возводятся, чем традиционные методы строительства, они более долговечны и требуют меньше обслуживания, и их можно использовать для различных целей.

Сборно-разборные металлические здания также могут упростить управление поставщиками и максимально сократить сроки строительства проекта. Прежде чем вы сможете воспользоваться всеми преимуществами PEMB, вам необходимо понять основы проектирования и строительства сборных металлических зданий.

В этом руководстве мы расскажем все, что вам нужно знать о сборных металлических зданиях, от их истории и преимуществ до различных доступных типов PEMB, а также о том, как выбрать правильный вариант для вашего проекта. К концу вы получите все необходимые знания для принятия взвешенного решения.



Что такое быстровозводимые (сборные) металлические здания (PEMB)?

Сборные металлические здания (БМЗ) представляют собой конструкции, состоящие из сборных деталей, которые собираются на месте. PEMB впервые стали популярны в 1930-х годов, когда они использовались для таких вещей, как ангары для самолетов и зернохранилища. Сегодня они широко используются для различных целей, включая офисные здания, склады, торговые площади и производственные предприятия.

PEMB состоят из трех основных частей: основного каркаса (который включает в себя панели крыши и стен), вторичного каркаса (который поддерживает основной каркас) и металлической облицовки (закрывающей внешнюю часть здания). . Первичный каркас обычно изготавливается из стали, а вторичный каркас и облицовка могут быть изготовлены из стали или алюминия.

По сравнению с традиционными методами строительства, PEMB дешевле, быстрее возводятся и долговечнее. Они также проще в обслуживании и могут использоваться для различных целей.

Преимущества сборных металлических зданий

Сборные металлические здания стали так популярны в последние годы по многим причинам. Вот лишь некоторые из них:

Экономичность

Из многих преимуществ сборных металлических зданий, возможно, наиболее заметным является то, что их строительство намного дешевле, чем традиционные здания. Это связано с тем, что компоненты изготавливаются за пределами площадки, что экономит трудозатраты.

Вот разбивка по различным факторам экономии, которые возможны при выборе стального здания:

• Экономия рабочей силы и строительной площадки — при использовании сборного металлического здания для проекта клиент привлекает производителя на начальном этапе. этап проектирования. Таким образом, производитель может разрабатывать подходящие стальные конструкции за пределами площадки, эффективно сокращая трудозатраты и затраты на строительную площадку в целом.
• Снижение затрат на обогрев и охлаждение — эти изделия имеют надлежащую изоляцию, позволяющую снизить затраты на обогрев и охлаждение.
• Низкие страховые взносы — большинство страховых взносов рассчитываются исходя из вероятности ущерба. Когда дело доходит до стальных зданий, они, как правило, устойчивы к ветру, воде, огню и другим элементам, которые угрожают их структурной целостности. Эти качества могут эффективно помочь снизить количество выплачиваемых премий по сравнению с другими обычными строительными материалами.
• Меньшие затраты на техническое обслуживание — со стальным зданием вам не нужно беспокоиться о том, чтобы платить слишком много с точки зрения затрат на техническое обслуживание. Эти здания требуют меньшего стандартного обслуживания по сравнению с другими материалами. Вам также не нужно беспокоиться о борьбе с вредителями, поскольку он не восприимчив к таким вредителям, как термиты и другие вредители, которые могут нанести ущерб конструкции здания.

Экономия времени

PEMB также строится быстрее. После того, как компоненты доставлены на строительную площадку, их можно довольно быстро собрать. Это отличается от традиционных методов строительства, на завершение которых часто уходят месяцы или даже годы.

Наличие всех материалов в одном месте помогает спланировать проект и распределить обязанности между рабочими. Покупая все предварительно спроектированные металлические строительные компоненты у одного поставщика, вы можете эффективно повысить скорость строительства и отделки установки. Это стало возможным благодаря:

• Понятная система управления поставщиками.
• Точность и совместимость материалов, разработанные одним и тем же производителем, обеспечивают правильные размеры.
• Соответствие нормам — все материалы изготовлены с учетом строительных норм и правил конкретной местности.
• Минимальное нарушение работы сайта.
• Своевременная доставка всех компонентов до начала проекта.
• Ранний доступ к сайту для настройки торгов после монтажа.

Надежность и долговечность

Еще одним важным преимуществом сборных металлических зданий является то, что они более долговечны, чем традиционные конструкции, поскольку они сделаны из стали, которая является одним из самых прочных доступных материалов. Стальные здания могут выдерживать сильные ветры и большие снеговые нагрузки, что делает их идеальными для мест, подверженных экстремальным погодным условиям.

Возможность индивидуальной настройки

Быстровозводимые металлические здания универсальны по своей природе. Это означает, что инженеры и производители могут экспериментировать с различными конструкциями, чтобы удовлетворить потребности клиентов. Эти конструкции могут быть адаптированы к промышленным, коммерческим, жилым, складским или сельскохозяйственным стальным зданиям. Компания Allied Steel специализируется на производстве сложных и простых металлических конструкций, обеспечивающих гибкость. Таким образом, у вас есть свобода действий при проектировании длины, высоты и ширины здания с добавлением аксессуаров для достижения наилучших результатов. Некоторые настраиваемые качества PEMB включают в себя:

• Они могут быть разработаны в соответствии с конкретными местными требованиями.
• Они могут быть спроектированы с более высокими потолками для размещения высоких стеллажей и полок.
• PEMB могут быть оснащены различными дверями, окнами, рулонами и другими функциями в соответствии с конкретными потребностями бизнеса.
• Вы можете настроить параметры каркаса, включая чистый пролет, модульную вспомогательную конструкцию и односкатную конструкцию.
• Кроме того, они могут быть разработаны с различными стилями крыш. Наиболее распространенным стилем крыши для PEMB является двускатная крыша, но другие варианты включают вальмовую крышу и вальмовую крышу.

Экологичность

Наконец, сборные металлические здания легче обслуживать, чем традиционные здания. Они не требуют особого ухода и часто могут служить десятилетиями практически без обслуживания.

Коммерческое применение предварительно спроектированных металлических зданий

PEMB обычно используются в коммерческих целях, таких как офисные здания, склады и торговые помещения. Они являются отличным выбором для таких приложений, потому что они строятся быстрее, чем традиционные здания, и могут быть спроектированы в соответствии с конкретными местными требованиями.

Стальные здания также становятся все более популярными для использования на производственных предприятиях. Они более долговечны, чем традиционные здания, и могут быть оснащены различными дверями, окнами и другими функциями в соответствии с конкретными потребностями бизнеса. PEMB по-прежнему используются в сельском хозяйстве, например, в зернохранилищах и животноводческих помещениях.
С увеличением добычи биткойнов многие производители обращаются к сборным металлическим зданиям для размещения своих компьютерных установок.

Типы зданий, которые могут быть предварительно спроектированы

Процесс предварительно спроектированного строительства имеет множество применений для коммерческого использования. Концепция быстровозводимых зданий быстро набирает популярность в самых разных отраслях. Некоторые из структур, которые могут быть предварительно спроектированы, включают:

• Общественные и развлекательные центры
• Склады
• Амбары и сельскохозяйственные жилища
• Промышленные и коммерческие здания
• Гаражи, мастерские и складские помещения для отдыха
• Складские помещения
• Средства интеллектуального анализа данных

Доступные размеры для сборных металлических зданий

Когда речь идет о сборных металлических зданиях, не существует универсального решения. Они бывают разных размеров, что делает их пригодными для различных применений.

Компоненты сборных металлических зданий

Ориентация

Ориентация вашей стальной конструкции может оказать значительное влияние на ее энергоэффективность. Это осуществимо, потому что вы можете работать с Солнцем, а не против него, правильно ориентируя свое оборудование. Другими словами, вы можете использовать солнечное тепло в зимние месяцы и избегать его использования летом. Вы можете значительно повысить свою энергоэффективность и сэкономить много денег, потратив совсем немного времени и усилий на правильное размещение металлоконструкции!

3 уникальных типа рам

Существует три типа сборных металлических зданий: с чистым пролетом, с одним наклоном и с несколькими пролетами.

1. Чистый пролет

Чистый пролет Быстровозводимые металлические здания не имеют опорных балок или колонн в середине конструкции. Это дает вам полностью открытую планировку, которую можно использовать для различных целей.

2. Односкатные

Односкатные сборные металлические здания имеют наклонную крышу, которая позволяет снегу и дождю легко стекать. Это идеально подходит для мест, где выпадает много осадков.

3. Многопролетные

Многопролетные сборные металлические здания имеют более одного пролета или опорной балки в середине конструкции. Это дает вам больше гибкости в дизайне и компоновке.

Металлические рамные проемы

Все оконные, дверные и эркерные проемы могут быть изготовлены по индивидуальному заказу в соответствии с вашими потребностями.

Панели

Существует несколько различных профилей панелей различных форм, цветов и текстур.

Изоляция

Для изоляции можно использовать обычные изоляционные плиты из стекловолокна или выбрать готовые теплоизоляционные панели для стен и крыши. Варианты включают: стеновую панель Mesa, гладкую стеновую панель и трапециевидную стандартную кровельную панель с 3 коронами.

Стоимость предварительно спроектированных металлических зданий: 5 соображений

Стальные здания могут быть настолько уникальными или простыми, насколько вам нравится, и цена будет отражать это. Стоимость квадратного метра вашей сборной стальной конструкции будет определяться многими факторами, включая размер, тип здания, сложность размещения конструкции и даже стоимость стали.

1. Проектирование здания

Когда дело доходит до создания металлической конструкции, первое, что вам нужно учитывать, это то, сколько места вам потребуется для вашего приложения. Вам нужно будет связаться с местными властями о том, сколько места потребуется вашему зданию в зависимости от его категории вместимости, сколько людей будет занимать площадь и какое оборудование вам нужно будет хранить. По мере роста размера вашего объекта оптовые цены снижают стоимость квадратного фута. Например, склад площадью 10 000 квадратных футов будет стоить меньше за квадратный фут, чем магазин площадью 300 квадратных футов из-за оптовых цен.

2. Цена на сталь

На цены на сталь влияют различные изменяющиеся переменные, в том числе:

• Сезонные колебания спроса и предложения: поскольку железная руда является важным компонентом стали, ее цена оказывает непосредственное влияние на себестоимость стали. . Цена на железную руду колеблется в зависимости от сезонных изменений в производстве и добыче полезных ископаемых.
• Спрос и предложение: Цены на сталь определяются основными принципами спроса и предложения. Когда требуется много стали, предложение уменьшается, что приводит к росту стоимости.

3. Затраты на топливо

Стоимость транспортировки материалов также является важным элементом, влияющим на цены на сталь. Стоимость доставки часто определяется ценой на топливо и транспортным маршрутом. Цены на нефть и сталь колеблются синхронно.

4. Покупательная способность

Покупка оптом всегда экономит деньги и напрямую влияет на окончательную стоимость стального здания. У крупных производителей есть явное преимущество, поскольку они могут совершать крупные закупки, когда рынок падает, что делает их здания более конкурентоспособными, чем мелкие производители.

5. Пользовательские функции

Сложность конструкции является важным фактором. Четырехстенное «коробочное здание» с остроконечной крышей стоит гораздо меньше, чем двухэтажное школьное здание, спроектированное по индивидуальному проекту. Чем сложнее архитектура и чем строже требования к приложению, тем выше стоимость.

Чего ожидать от производителя сборных металлических зданий

Производители сборных стальных зданий проектируют и производят конструкции, отвечающие эстетическим и дизайнерским требованиям клиентов, обеспечивая при этом соблюдение всех местных строительных норм и правил и требований к нагрузке . Большинство производителей не известны разгрузкой или участием в строительных проектах. Однако они могут ускорить процесс установки на месте, предлагая:

• Детальный цифровой чертеж здания инженеру-основателю проекта.
• Пронумерованные и предварительно вырезанные компоненты, соответствующие подробным цифровым чертежам.
• Они также предоставляют образцы анкерных болтов и руководство по процессу установки.
• Полевая сервисная поддержка для ваших сотрудников во время монтажа.

Сотрудничая с компаниями по сборке металлоконструкций, такими как Allied Steel Buildings, вы можете рассчитывать только на профессионализм мирового класса в сочетании с многолетним опытом проектирования стальных зданий по индивидуальному заказу, оценки и реализации проекта.

Найдите идеальное сборное металлическое здание для своего проекта с Allied Steel Buildings

Allied Steel Buildings — мировой лидер в области стальных конструкций, создающий решения для всех секторов. С 2003 года мы реализовали более 5000 проектов металлоконструкций в 64 странах мира. Свяжитесь с нами сегодня для получения дополнительной информации или предложения по вашему следующему проекту.



О нас:

Allied является мировым лидером в области металлоконструкций, разрабатывая решения для каждой отрасли. С 2003 года Allied Steel Buildings реализовала более 5000 проектов металлоконструкций. в 64 странах. Для получения дополнительной информации посетите сайт alliedbuildings.com/about-us.

Полное руководство по изоляции металлического здания

Металлическая строительная изоляция (MBI)

Современные строительные нормы и правила изменили способы изоляции металлических строительных конструкций. Изоляция больше не является запоздалой мыслью. Выбор правильной системы изоляции может оказать существенное влияние на снижение энергопотребления и создание благоприятных условий труда.

Владельцы зданий и архитекторы наконец-то обнаружили, что благодаря преимуществам системной конструкции, металлической кровли со стоячим фальцем и недорогой изоляции из стекловолокна металлические строительные системы могут создавать очень доступные, не требующие особого ухода и энергоэффективные конструкции. В этом руководстве мы обсудим самые популярные на сегодняшний день способы утепления металлического здания и то, как они могут изменить вашу строительную площадку.

ЗАЧЕМ ИЗОЛИРОВАТЬ МЕТАЛЛИЧЕСКОЕ ЗДАНИЕ?

Правильная система изоляции может обеспечить долговременную структурную целостность металлического здания и увеличить срок его службы на годы. Вот лишь некоторые из преимуществ подбора подходящей системы изоляции для вашего металлического здания:

• Добавленная стоимость изоляции
• Управляемый климат-контроль салона
• Уменьшение теплопотерь и притока тепла
• Повышенное звукопоглощение
• Снижение конденсации
• Улучшенный воздушный барьер с различными облицовками

ЦЕЛИ И ПРЕИМУЩЕСТВА ИЗОЛЯЦИИ МЕТАЛЛИЧЕСКОГО ЗДАНИЯ

Надлежащая изоляция металлического здания не только экономит энергию, но и способствует комфортному проживанию и выгодной экономии. Узнайте, как можно извлечь выгоду из металлической изоляции зданий.

СТАБИЛИЗИРУЕТ ТЕМПЕРАТУРУ ЗДАНИЯ

Уменьшая поток тепла внутрь и наружу металлической конструкции здания, металлическая строительная изоляция образует ограждающую оболочку здания, которая позволяет системе отопления и охлаждения надежно контролировать внутреннюю температуру здания.

ОГРАНИЧИВАЕТ ВЛАЖНОСТЬ ЗДАНИЯ

В течение многих лет основной задачей металлической изоляции зданий было уменьшение конденсации, которая образовывалась при разнице температур между внутренней и внешней температурами. Это все еще так, однако изоляция также помогает уменьшить тепловые мосты, которые могут привести к потерям тепла и конденсации.

Показатели перманентности: рейтинг перманентности измеряет способность облицовки уменьшать или устранять проникновение влаги, усиливая при этом более высокие характеристики стекловолокна.

ПОГЛОЩАЕТ ЗВУК

Благодаря дополнительной внутренней прокладке металлическая изоляция здания удерживает звук внутри, в результате чего соседи довольны, а качество звука внутри здания улучшается. Это особенно полезно, если вы работаете с громкой техникой.

ТИПЫ МЕТАЛЛИЧЕСКОЙ ИЗОЛЯЦИИ СТЕНЫ ЗДАНИЯ

Обеспечьте долговечность с помощью конструкционных решений, которые продлевают срок службы вашего здания. Чтобы найти лучшую систему изоляции металлических стен для вашего здания, рассмотрите широкий спектр системных решений и их явные преимущества.

FIBERGLASS SOLUTIONS

Стекловолокно является наиболее популярным изоляционным материалом для металлических строительных систем, потому что оно обеспечивает самую низкую стоимость установки в пересчете на значение R. Благодаря различным решениям облицовки изоляция из стекловолокна обеспечивает долговечную и привлекательную отделку.

Преимущества: прост в установке, экологически безопасен, вызывает меньшую нагрузку на оборудование

Недостатки: СИЗ необходимы для предотвращения воздействия канцерогенов

СТАНДАРТНАЯ МЕТАЛЛИЧЕСКАЯ СТРОИТЕЛЬНАЯ ИЗОЛЯЦИЯ

Традиционная теплоизоляция из стекловолокна устанавливается между наружной поверхностью ригелей и наружной металлической стеновой панелью. Стандартная изоляция металлического строительного покрытия легко модернизируется и очень удобна при установке. Для стандартных применений R-значение находится в диапазоне от R-7 до R-19.

Преимущества: прост в установке, низкая стоимость установки, обеспечивает одобренный воздушный барьер.

Недостатки: мостики холода в каждом месте пояса снижают эффективное R-значение.

СИСТЕМЫ С ЗАПОЛНЕННЫМИ ПОЛОстями

Существует два различных металлических продукта для изоляции стен зданий, которые заполняют полость между стенами. В обоих случаях перед монтажом стеновых панелей установщик сначала нанесет термоизолирующую ленту на внешнюю поверхность прогонов. Эти системы с заполненными полостями могут предотвратить утечки воздуха и проникновение насекомых на их пути, сохраняя качество воздуха в вашем металлическом здании.

• Преимущества: низкая стоимость установки, простота установки
• Недостатки:  может сломать прогоны

СИСТЕМА ТКАНЕВОЙ ПОДКЛАДКИ

После установки стеновых панелей между ригелями устанавливается необлицованная изоляция, которая удерживается подвесками для изоляции. После того, как этот процесс завершен и изоляция установлена, система тканевой подкладки размещается поверх поясов и изоляции.

• Преимущества: хорошо работает в новых и модернизированных ситуациях, соответствует большинству норм энергопотребления, прост в установке, обеспечивает высококачественную паро-воздушную изоляцию, привлекательную белую отделку. Поскольку требуется координация между поставщиком изоляции и производителем здания, IDI может предоставить сервисные решения.
• Недостатки:  Сложный процесс установки, труднее получить доступ к прогонам для электроснабжения, технического обслуживания и ОВКВ

ЖЕСТКИЕ ПЛИТЫ

Полиизоциануратная изоляция представляет собой непрерывную изоляцию для металлических строительных систем. Если оставить его открытым (или покрыть панелью-вкладышем тоньше 22 калибра), требуется, чтобы продукт имел класс огнестойкости А.

• Преимущества: непрерывная изоляция , уменьшает тепловые мосты, доступна прочная облицовка и соответствует большинству строительных норм и правил.
• Недостатки: дорогое решение, обычно требуются специальные длины, необходимо учитывать условия соединения, требуется согласование с производителями строительных конструкций в отношении отделки и строительных линий

ИЗОЛЯЦИОННЫЕ МЕТАЛЛИЧЕСКИЕ ПАНЕЛИ

Несмотря на то, что этот вид металлической изоляции стен здания недоступен через дистрибьюторов IDI, в последние годы он становится все более популярным среди металлических строительных систем.

• Преимущества: Привлекательная отделка внутри и снаружи, правильное оборудование, простота установки — решение для непрерывной изоляции. Поскольку требуется координация между поставщиком изоляции и производителем здания, IDI может предоставить сервисные решения.
• Недостатки: дорого, для установки требуется специальное оборудование

СТАНДАРТНОЕ СТЕКЛОСТЕКЛООБРАБОТАННОЕ

При таком решении облицовочная изоляция должна быть равна или немного превышать глубину стенового пояса. При изоляции металлического здания важно заполнить все лишние полости, чтобы снизить риск образования конденсата.

• Преимущества:  недорогой метод для соответствия более высоким энергетическим нормам, стеновые панели быстро устанавливаются, так как изоляция устанавливается после стеновых панелей. Поскольку требуется координация между поставщиком изоляции и производителем здания, IDI может предоставить сервисные решения.
• Недостатки: ширина изоляции должна быть такой же, как расстояние между поясами.

ИЗОЛЯЦИЯ ИЗ ПЕНЫ

За последние несколько лет напыляемая пена стала эффективным вариантом для изоляции стен металлических зданий. Мы видели распыляемую пену в основном в небольших зданиях. IDI рекомендует владельцам зданий проконсультироваться с поставщиком здания, чтобы понять, может ли распыляемая пена повлиять на какие-либо гарантии.

Системы напыляемой пены устанавливаются непосредственно на внутреннюю часть металлических стеновых панелей. Установщику необходимо подготовить металлическую панель и убедиться, что поверхность готова принять монтажную пену. Обычно используется напыляемая пена с закрытыми порами, однако в некоторых случаях можно использовать и открытые поры. На распыляемую пену необходимо нанести огнестойкое покрытие, если оно остается открытым.

• Преимущества: прост в установке, придает жесткость зданию (замкнутая ячейка).
• Недостатки: может привести к аннулированию гарантий производителей зданий, поскольку они дороже, чем стекловолокно.

ТИПЫ ИЗОЛЯЦИИ КРЫШИ МЕТАЛЛИЧЕСКИХ ЗДАНИЙ

Надлежащая изоляция крыши металлического здания может иметь важное значение для условий его жизни и работы. При неправильной установке конденсат и повреждение водой могут начать разрушать строительные материалы и потенциально могут привести к обрушению крыши.

Легко соблюдайте строительные нормы и правила и защитите конструкцию вашего здания, найдя наиболее подходящее решение для ваших потребностей в изоляции. Системы изоляции крыш металлических зданий могут иметь решающее значение, когда речь идет об экономии денег и продлении срока службы конструкции. Рассматривая, как утеплить потолок металлического здания, помните о следующих типах изоляции:

ОДНОСЛОЙНАЯ ИЗОЛЯЦИЯ ИЗ СТЕКЛОВОЛОКНА

Это традиционный метод изоляции металлических кровельных систем. Однако из-за ужесточения энергетических норм однослойная система не соответствует требованиям к кондиционируемому пространству в большей части США.

Однослойная система обычно представляет собой R-10, R-13, R-16 или R-19 (только до R-13 рекомендуется для системы с винтовой крышей). Однослойная теплоизоляция из стекловолокна устанавливается перпендикулярно и над прогонами крыши (стороной, обращенной внутрь здания), затем кровельная система устанавливается непосредственно поверх изоляции. В этой системе использовались либо 2-3-дюймовые язычки (скрепленные вместе), либо 1-6-дюймовые язычки (с перекрытием или закрепленные лентой).

Преимущества: низкая стоимость, простота установки, традиционный метод, хороший внешний вид.

Недостатки: не соответствует большинству норм энергопотребления, потеря R-значения из-за теплового моста.

ДВУХСЛОЙНАЯ СИСТЕМА SAG AND BAG:

Это недорогое решение для создания кровельной системы с высоким R. Предупреждение: эта система не соответствует большинству норм энергопотребления из-за непостоянного провисания и тепловых мостов, вызванных прогонами крыши.

Первый слой облицовочного утеплителя укладывается перпендикулярно и поверх прогонов крыши. Установщики должны обязательно добавить достаточный прогиб для второго слоя. Второй слой необлицованного материала затем устанавливается поверх первого слоя между каждым прогоном. Затем кровельная система устанавливается поверх металлического утеплителя крыши здания.

Преимущества: простота установки, низкая стоимость. Поскольку требуется координация между поставщиком изоляции и производителем здания, IDI может предоставить сервисные решения.

Недостатки:  низкие показатели изоляции из-за тепловых мостов на прогонах, не соответствует большинству энергетических норм для кондиционируемых помещений.

ДВУХСЛОЙНАЯ СИСТЕМА С ДЛИННЫМИ ЛЕНТАМИ И ЛЕНТОЙ

Для зданий, которым требуется решение с высоким значением R для крыши, эта металлическая система изоляции крыши идеально подходит. Первый слой облицовочной изоляции устанавливается между прогонами и поверх металлической опорной ленты (около 30 дюймов в диаметре). Второй слой необлицованной изоляции укладывается перпендикулярно и поверх первого слоя. После того, как изоляция установлена ​​должным образом, металлическая крыша устанавливается непосредственно поверх второго слоя изоляции.

Преимущества: недорогое решение для проектов с высоким значением R (от R-30 до R-38), доступны различные облицовки, установка с настила крыши, другие профессии по-прежнему имеют легкий доступ к нижнему фланцу прогонов крыши. Хорошо работает с фланцевым креплением. Поскольку требуется координация между поставщиком изоляции и производителем здания, IDI может предоставить сервисные решения.

Недостатки: пересечения раскосов (раскосы прогонного профиля и раскосы уголков провеса) трудно обработать

ТКАНЕВАЯ ОБЛИЦОВКА/МНОГОСЛОЙНЫЕ СИСТЕМЫ

Тканевые футеровочные системы стали очень популярным решением для удовлетворения требований энергетического кодекса и создания хорошо изолированных металлических ограждающих конструкций.

Система тканевой обшивки устанавливается под прогонами крыши и поддерживается металлической лентой. Большинство систем футеровки после установки обеспечивают передовую защиту рабочих от падения. После установки системы тканевой обшивки между прогонами и непосредственно над системой обшивки устанавливается первый слой необлицованной изоляции из стекловолокна. Второй слой необлицованной стекловолоконной изоляции укладывается перпендикулярно и поверх прогонов крыши и первого слоя изоляции. Металлическая крыша затем устанавливается поверх второго слоя изоляции.

Преимущества:  соответствует строительным энергетическим нормам или превосходит их, обеспечивает превосходный барьер для воздуха и пара, привлекательную отделку и уменьшает тепловые мосты за счет заполнения полости прогона, хорошо работает в ситуациях модернизации, хорошо работает с распорками канала прогона и провисом углы. Поскольку требуется координация между поставщиком изоляции и производителем здания, IDI может предоставить сервисные решения.

Недостатки: сложно установить в первый раз, других профессий нет

ИЗОЛЯЦИЯ ЖЕСТКОЙ ПЛИТЫ

Изоляция из жесткой плиты является хорошим решением для непрерывной изоляции металлических кровельных систем. Если оставить открытым, материал должен иметь класс огнестойкости А.

Преимущества: прост в установке, непрерывная изоляция, уменьшает тепловые мосты.

Недостатки:  более высокая стоимость, особые условия на стыках.

Жесткая панель обычно устанавливается поверх прогонов крыши, при этом панель крыши устанавливается непосредственно на жесткую панель. На что обратить внимание:

• Убедитесь, что торцы жесткой доски заканчиваются соединением с прогоном.
• Рекомендуется заклеить наружные стыки жесткой плиты лентой, чтобы закрепить плиту и обеспечить пароизоляцию.
• Уточните у изготовителя здания, потребуются ли опорные плиты для крепления зажимов для стоячей фальцевой крыши.

ОТРАЖАЮЩАЯ ИЗОЛЯЦИЯ

Наука, стоящая за отражающей изоляцией, может работать в правильной ситуации. Ситуация, связанная с притоком солнечного тепла или помещениями с большим количеством окон, световых люков и проникающего внутрь света. Если поглощение тепла является проблемой, изоляционный продукт Sol-R-Eclipse является правильным выбором металлических изоляционных материалов для зданий.

• Отражающая изоляция обеспечивает лучистый барьер, состоящий из высококачественного алюминия, который максимизирует отражение нежелательного тепла.
Системы Sol-R-Eclipse
• имеют усиленное виниловое покрытие для простоты установки и долговечности.
• Наш выбор доступен с белой и серебристой облицовкой.

ИЗОЛЯЦИЯ ИЗ ПЕНЫ

Изоляцию из пенопласта можно использовать с навинчиваемой кровельной системой, но не рекомендуется использовать напыляемую пену для кровли со стоячим фальцем. В большинстве случаев используется напыляемая пена с закрытыми порами, что повышает жесткость кровельной системы. Это проблема, поскольку системы крыш со стоячим фальцем предназначены для расширения и сжатия.

ИЗОЛЯЦИОННЫЕ МЕТАЛЛИЧЕСКИЕ ПАНЕЛИ

Изолированные металлические панели (не продаются IDI) более популярны для стен, но также доступны в виде кровельных панелей. Координация с производителем здания имеет решающее значение из-за нагрузки (веса) и условий отделки.

Преимущества: неизменное значение R, привлекательная внутренняя отделка

Недостатки: стоимость, для установки требуется специальное оборудование

УЗНАТЬ БОЛЬШЕ О ПРОДУКТАХ MBI И IDI ДИСТРИБЬЮТОРОВ

IDI является полным поставщиком всех металлических изоляционных материалов для зданий.

Вот список продуктов и услуг, которые мы предоставляем:

• Экспертиза энергетического кодекса. Ваш продавец IDI MBI может помочь вам и вашему клиенту сделать правильный выбор системы изоляции.
• Профессиональная съемка и резка листов. IDI гарантирует, что на вашу строительную площадку будет доставлено нужное количество материала.
• Координация систем High-R. IDI рассмотрит окончательные чертежи металлического здания, чтобы убедиться, что предоставлены правильные длина и ширина.
• Стандартная теплоизоляция. IDI предлагает стандартную плоскую изоляцию, которую мы ламинируем на наших предприятиях.

• 11 различных облицовок. Каждая облицовка имеет различные свойства, чтобы соответствовать окружающей среде здания.
• Три различных системы тканевых подкладок. Simple Saver, MB Safety Liner и Energy Craft
• Несколько вариантов жесткой изоляции плит. Thermax, OX Board, R-Max
• Аэрозольная пена. IDI не устанавливает монтажную пену, однако у нас есть контракты с тысячами подрядчиков по теплоизоляции, которые могут это сделать.
